Ушаков

Номер патента: 850351

Опубликовано: 30.07.1981

Авторы: Некрасов, Поплавский, Ушаков

МПК: B23Q 11/14

Метки: отвода, отшпиндельных, подшипников, тепла

...тем, что проходы для циркуляции охлаждающей жидкости выполнены в теле гильзы вокруг ее внутренней поверхности в виде осевых каналов, соединенных между собой последовательно посредством выполненных также в теле гильзы канавок, закрытых установленной на гильзе вновь введенной в устройство втулкой.На фиг, 1 изображено предлагаемое устройство, осевой разрез, на фиг.2 - сечение А-А на фиг. 1; на фиг. 3 - сс чение Б-Б на фиг. 1; на фиг. 4 - схема расположения накалов в гильзе,устройство содержит закрепленную в корпусе 1 гильзу 2, в которой в подшипниках 3 и 4 закреплен шпин" дель 5, В теле гильзы 2 ближе к ее внутренней поверхности выполнены по окружности осевые каналы б, которые соединены между собой последовательк канавками 7, образуя...

Номер патента: 850170

Опубликовано: 30.07.1981

Автор: Ушаков

МПК: B01D 47/00

Метки: высоко-температурных, газов, мокрой

...шламовой воды и первым теплообменником.На ч ертеже приведена схема установки рой очистки высокотемпературных85070 Формула изобретения ВНИИПИТираж 706филиал ППг. Ужгород Заказ 6 79/7 Подлисное сПатент,л ПроектнаяВ линии отвода печных газов установлены наклонный газоход 1, полый скруббер 2, конденсационная камера 3 и мокрый аппарат 4 тонкой очистки. На оси наклонного газохода 1 установлены две перфорирован-. ные трубы 5 и 6, напор воды в которых регулируется при помощи кранов 7 и 8. Наклонный газоход снабжен карманом 9 для отвода горячей шламовой воды от трубы 5 в теплообменник 10 по дополнительной линии отвода шламовой воды 11. На входе наклонного газохода встроен теплообменник 12. Подпитка установки чистой водой осуществляется из...

Номер патента: 849529

Опубликовано: 23.07.1981

Авторы: Третьяк, Туманович, Ушаков

МПК: H04M 1/24

Метки: имитации, канала, теле-фонного

...9 н 10 и пороговый блок 11.Устройство работает следующим образом.8495При испытаниях к первой искусственной .линии 1 подключается передатчик, а к второй искусственной линии 7 - приемник испытуемой аппаратуры (передатчик и приемник на чертеже не пока 5 заны). Информационный сигнал в первой искусственной линии 1 подвергается затуханию, в блоке 2 - преобразованию частот. В блоках 3 и 4 информационный сигнал подвергается соответ- О ствующим искажениям, а в смесителе 5 смешивается симпульсными помехами и шумами, которые имели место в реаль- ном канале. Это происходит путем выделения во втором фильтре 1 О помех 1 и шумов, поступаквцих вместе с испытательным сигналом от источника 8, С выхода смесителя 5 информационный сигнал поступает в...

Номер патента: 849451

Опубликовано: 23.07.1981

Авторы: Быкова, Ушаков

МПК: H03H 15/00

Метки: программируемый, трансверсальныйфильтр

...и пол ший электрод 1.Однако известное устрой сложной конструкцией.Цель изобретения - упро ерсальныйрегистр 1 н ью, запоминаюй суммируюше управляюш т ц иеПоставленная цель достигается тем, что в программируемом трансверсальном фильтре каждый взвешиваюше-запоминающий элемент выполнен в виде поверхностно-зарядного транзистора, образованного соответствующим электродом . сдвигового регистра, запоминающим конденсатором и частью полевого суммирую. и О П И С А Н И Е849451ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ384 цы. Заряд ловушек значительно изменяет пороговое напряжение МНОП-конденсатора, При корреляционной обработке аналоговый сигнал вводится в сцвиговой регистр 1, на запоминающие конденсаторы 2.в режиме взвешивания подается напряжение...

Номер патента: 848748

Опубликовано: 23.07.1981

Автор: Ушаков

МПК: F04B 41/00

Метки: высокого, газа, давле-ния

...нейчто приводиттельности ко ра- наобъем полости 4 - наиболыаим (фиг.3),кран 7 открывают (фиг.4), при этомдавление воздуха в полостях 3 и 4 ив ресивере 5 выравнивается и становится больше атмосферного, в результатечего обратный клапан 10 закрывается.Воздух, охлажденный в ресивере 5при объединении цилиндра 1 и ресивера 5 дросселируется в цилиндр 1, итемпература его понижается.При движении поршня 2 вниз(фиг.5) кран б закрывают, при этом вполость 3 через обратный клапан 9из атмосферы всасывается воздух, авоздух, находившийся в полости 4,вытесняется в ресивер 5 через открытый кран 7. Давление и температура 15воздуха в нем повышается, и начинается теплообмен с охлаждающей водой.Когда объем йолости 4 становится наименьшим, а объем полости 3 "...

Номер патента: 846808

Опубликовано: 15.07.1981

Авторы: Беккер, Мячин, Ушаков, Фирсов

МПК: F15C 3/02

Метки: многовходовойэлемент, пневмогидравлический

...потока переключающий элемент 6 прижимается к наружной поверхности 7 кольцевой камеры 1 в зоне действия сигнала, обеспечивая свободный проход сигнала из канала 4, через канал 9 к выходному каналу 5 и прижимает к поверхности 8 камеры, обеспечивая герметизацию входных каналов 4 в зонах отсутствия сигнала под действием сил упругости переключающего элемента 6 и разности давлений в кольцевой камере 1 и входных каналах 4, не передающих сигнал.По прекращении действия сигнала избыточное давление в камере 1 снимается по тому же каналу при сохранении герметизации остальных входных каналов. При подаче сигнала в какой-либо из других каналов 4 работа элемента аналогична.Использование предлагаемого устройства, например, в системах дистанционного или...

Номер патента: 847292

Опубликовано: 15.07.1981

Авторы: Ильин, Кастальский, Павлов, Ушаков

МПК: G05D 16/10

Метки: давления, жидкости, регулятор

...2, кони ческая поверхность которого с кромкой корпуса образует дросселирующее сечение для жидкости, поступающей со входа на выход. Пружина 3 одним торцом опирается на золотник 2, другим - на сед -25 ло 4 клапана 5, через который жидкость поступает на слив. Клапан 5 выполнен в виде золотника постоянного сечения, один торец которого опирается на пяту 6, а противоположный торец - на седло 4. На пяту 6 воздействует регулировочная пружина 7, с помощью которой регулятор настраивается на требуемое выходное давление, В золотнике 2 выполнен сквозной осевой канал 8,З 5 который через радиальный канал 9 и отверстие 1 О в боковой стенке золотника соединен соответственно с выходной 11 и входной 12 полостямц. Сквозной осевой канал соединяет...

Номер патента: 845112

Опубликовано: 07.07.1981

Авторы: Лукашенок, Ушаков

МПК: G01R 23/16

Метки: анализатор, полигармонический

...части 3 оптическидифференциально сопряжены с фоторе.зисторами соответствующих плеч перемножающих мостов синусного и косинусного трактов множительно-суммирующего блока 4.Чтобы обеспечить анализатору хорошие динамические свойства,в нем40 целесообразно использовать следуюциеэлементы: в качестве осветителя неизменной освещенности в оптико-механическом узле 2 - лампу накаливания; в качестве излучателей в преоб 4 разователе 3 - неоновые лампы,и в томи в другом - малоинерционйые фоторезисторы, а в качестве интеграторовфотокомпенсационные усилители.Работает полигармонический анализатор следукщим образом,Анализируемый сигнал в виде напряжения О), пропорциональный, например, исследуемым аэродинамическимнагрузкам, воздеиствующим на...

Номер патента: 844958

Опубликовано: 07.07.1981

Авторы: Гайдамакин, Галанин, Красавин, Лапаев, Ушаков, Чащин, Шапировский

МПК: F27B 7/00

Метки: вращающейся, печи, процессом, спеканияво

...Сущность способа заключается в комбинированном воздействии на выходной параметр (температуру материала на выходе иззоны спекания), двух управляющих воздействий с различными динамическими свойствами по отношению к нему и изменяющихтепловой режим только в горячей части печи.Эти каналы управления имеют различные динамические характеристики; времязапаздывания по технологической пыли около 8 мин,по длине факела около 2 мин; гостоянные времени около 10 и 6 мин соответственно. После нанесения возмущения (изменение длины факела) температура материала начинает изменяться, а затем приходит к установившемуся значению, близкомук первоначальному. Это происходит из-затого, что количество тепла, подаваемого впечь, остается почти тем же самым, а...

Номер патента: 844916

Опубликовано: 07.07.1981

Авторы: Парилов, Ушаков

МПК: F22B 33/00

Метки: агрегат, котельный

...3 на вертикальной стенке,4 и расположенной против горелок 3 экранированной прямоугольной шахтой 5 для забора газов к сулвшильным установкам 6. Шахта 5 сообщается с полостью топки 2 нижним и верхними дополнительными окнами 7 и 8. Против нижних окон 7 шахты 5 установлены вспомогательные горелки 9.Котельный агрегат работает. следующим образом.Пылеугольное топливо из сушильной установки 6 через основные и вспомогательные горелки 3 и 9 поступает в топку 2, где сгорает. Образующиеся топочные газы проходят через топку844916 2 в конвективный гаэоход 1, отдаваясвое тепло поверхностям нагрева ивырабатывая при этом пар, часть топочных газов из топки 1 поступаютчерез окна 7 и 8 в шахту 5 и далеена сушку топлива в сушильные установки...

Номер патента: 844802

Опубликовано: 07.07.1981

Авторы: Злотин, Козлов, Суворов, Трелин, Ушаков

МПК: F02M 7/00

Метки: внутрен-него, двигателя, карбюратор, сгорания

...Смесью, на режиме максимальной нагрузки орган 7 канала 3устанавливается задающим органом вположении закрытия (как показанопунктирной линией). При этом в канале 3 и в пространстве 10 камеры 8 устанавливается атмосферное давление. Так как орган б канала 2 установлен н положении открытия, в дифФузоре 4 создается разрежение вследствие прохождения воздушного потока,и в канал 2 через распылитель 9 иэ камеры 8 подводится жидкое топливо бензин. При этом расход топлива на этом режиме максимальный. Коэффициент наполнения цилиндров днигателя вследствие установки дросселирующего орагна б н положении открытияимеет значение, близкое к предельному, а коэффициент избытка воздуха в подаваемой топлиновоздушной смеси будет соответствовать требуемому для...

Номер патента: 844580

Опубликовано: 07.07.1981

Авторы: Бондарь, Егоричев, Жилин, Кравченко, Малкин, Манусов, Московцев, Недодатко, Отрепьев, Пушканчев, Ушаков

МПК: B03C 1/015, B03C 1/24, C02F 1/48 ...

Метки: включениями, иустройство, переработки, промстоков, сферромагнитными

...окалины, из которого накопленный обогащенный продукт периодически выдается на транспортное средство 14. Вначале участка 13 из трубопровода выведен газоотвод 15.В напорном транспортном трубопроводе основное усилие, воздействующее на окалину, осуществляют напорной жидкостью, например водой. На участок 9 трубопровода с большими положительными уклонами большой протяженности (15 м - 25 м) для снижения давления и расхода напорной жидкости на ферромагнитный компонент пульпы дополнительно воздействуют пульсирующим в пространстве магнитным полем, возбуждаемым катушками индуктивности 4. Катушки индуктивности 4 через тиристорный коммутатор соединены с источником постоянного тока, что позволяет по заданной программе подключать во времени...

Номер патента: 844329

Опубликовано: 07.07.1981

Авторы: Бейлинсон, Краснополов, Смирнов, Ушаков, Филимонов

МПК: B28B 7/24

Метки: железобе-тонных, форма

...1 с листом 2, закрепленным на поддоне, состоящем из продольных 3 и поперечных 4 бортов, В торцах поддона имеются гнезда 5, в которых размещены съемные траверсы 6, 5 верх которых установлен заподлицо с формующим листом 2. Траверсы 6 по концам снабжены захватными приспособлениями 7 в виде косынок 8 с отверстиями 9, Съемный формующий блок состоит из формующих о элементов 10, объединенных поперечными11 и продольными 12 бортами,Образуемый таким образом съемныйформующий блок фиксируется на поддоне с помощью стоек 13 и закрепляется с по мощью запорных планок 14. Забетонированные в форме железобетонные изделия немедленно распалубливаются, для чего извлекают запорные планки 14 из 20 стоек 13 поддона 1 и снимают с формыформующий блок. После набора...

Номер патента: 844163

Опубликовано: 07.07.1981

Авторы: Басовский, Коганов, Кузнецов, Помельников, Протасьев, Ушаков

МПК: B23C 3/32

Метки: валковпоперечно-винтовой, калибров, прокатки, фрезерования

...1 показано расположение инструмента и заготовки в процессе обработки; на фиг. 2 - сечение А - А фиг, 1.Инструмент 1 со сферической производящей поверхностью установлен относительно заготовки 2 с совмещением экваториаль ного сечения сферы с плоскостью прокатки 3, повернутой на угол скрещивания а по отношению к осевой плоскости 4.Обработка осуществляется следующим образом.Инструменту 1 со сферической произво. дящей поверхностью сообщают вращение вокруг собственной оси и винтовое перемещение относительно заготовки 2 с заданным законом изменения шага и глубины профиля обрабатываемой винтовой поверх. ности при поступательном перемещении в плоскости 3 прокатки, угол скрещивания и который с осевой плоскостью 4 заготовки выбирают равным углу...

Номер патента: 844080

Опубликовано: 07.07.1981

Авторы: Лукашенок, Ушаков

МПК: B06B 1/16

Метки: гармонических, генератор, колебаний

...на маховике постоянным магнитом, а свободный конец пальца ползуна снабжен элементом из магнитного материала.На чертеже представлен общий вид устройства.Генератор гармонических колебаний содержит основание 1 с направляющими 2 и установленный на нем привод Э, закрепленный на валу 4 маховик 5., установленные на нем кривошип б, ползун 7, шатун 8 и размещенный в направляющих 2 палец 9 ползуна 7, являющийся выходным элементом генератора. Генератор снабжен размещенным на махови" ке 5 постоянным магнитом 10, а свободный конец пальца 9 снабжен элемен" том 11 из магнитного материала.Генератор гармонических колебаний работает следующим образом.844080 Составитель Ю.Рождественскиор Н.Тимонина Техред А,Бабинец Корректор В, Бутяг е 780/31 ВНИИПИ Гос...

Номер патента: 841091

Опубликовано: 23.06.1981

Авторы: Барлабанов, Гончаров, Паламарчук, Ушаков, Хмелевский

МПК: H03K 3/84

Метки: многопозиционныхбиортогональных, формирования, шумоподобныхсигналов

...на ныходе устройства. Всего таких сигналов должно быть И=2.Так как устройство Формирует биортогональные коды, то й/2 сигналов является прямыми, а остальные - противоположные. Поэтому в генераторах14 и 15 М-последовательностей можно 60обойтись п=щ-разрядными регистрами2 и 3 сдвига для получения необходимого ансамбля сигналов.Для увеличения помехоустойчивостипрямым и противоположным сигналами 65 передаются соответственно те комбинации информационных импульсов, которые также являются противоположными.Например, если комбинации иэ пяти информационных импульсов 00000, 00001, 00010 передаются сигналами 5, 5, 5 з, то комбинации 11111 11110, 11101 передаются сигналами 5, 52, 5 . Так как кодовое расстояние между противоположными...

Номер патента: 841043

Опубликовано: 23.06.1981

Авторы: Акинфиев, Арсланов, Ушаков

МПК: G11C 11/14

Метки: вращающегося, доменах, запоминающего, источник, магнитногополя, магнитных, устройствана, цилиндрических

...второй 7 и третий 8 ключи.Третий ключ 8 состоит из п-р-п транзистора 9, р-и-р транзистора 10, первого 1 ивторого 12 диодов. Сигналы управленияподаются на соответствующие входы 13 - . 16управления.В исходном состоянии все ключи закрыты,конденсатор 4 разряжен или заряжен дономинального значения положительного напряжения, и в соленоиде 5 отсутствует ра. бочий ток, создающий магнитное поле.Работа устройства начинается включением первого ключа 2, что приводит к дозаряду конденсатора 4 до номинальногозначения положительного напряжения, одновременно открывается ключ 8, конденсатор 4 начинает разряжаться через соленоид 5, возникает колебательный режимконтура 3 с соответствующей резонанснойчастотой. Через половину периода ток...

Номер патента: 840410

Опубликовано: 23.06.1981

Автор: Ушаков

МПК: E21F 15/08

Метки: выработанногопространства, закладки

...ц10мальнои естественно оттаики, глинистогораствора.На чертеже црелстдвленя земная поверхность цяд здклдльвдемым пространством,вертикальный разрез.Нал промышлеццой залежью россыпи, впоролном массиве 1 производят оттайку определенногообъема, например, методом игловой гидрооттайки. Для этого в указанноммассивебурят ня заданную глубину скважины с гидроиглдми 2 ц в скважину погружают всяс, например, водоструйцого насоса 3, причем всас волоструйцого насоса опус кяот иже глубины 4 максимальной естественной оттайки земной поверхности,Путем подачи волы в гидроиглу 2 произволят оттяйку определенного объема 5 и д 5приготовления в цем гилросмеси из талогогрунта и волы. Г 1 ричем, оттацваемые объемы располагают непосредственно над закладывяемым...

Номер патента: 839052

Опубликовано: 15.06.1981

Авторы: Капишников, Муратов, Ушаков

МПК: H03K 17/00

Метки: коммутатор, формирующейлинии

...элемента и создание большего искажения поля вблизи управлякщего электрода, что позволяет значительно повысить стабильность срабатывания коммутатора.839052 Формула изобретения ВНИИПИ Заказ 4180 Тираж 988 Подписн На чертеже изображен наносекундный коммутатор для формирующей линии.Коммутатор состоит из основныхэлектродов 1 и 2, в одном из которых(1) установлен управлякщий электрод3, соединенный посредством коммутирующего элемента 4 с обкладкой 5,расположенной между внутренним б и,внешним 7 электродами Формирующейлинии, а между обкладкой 5 и внешнимэлектродом 7 формирующей линии установлена дополнительная обкладка 8,соединенная через управляемый разрядник 9 с внешним электродом 7 формирующей линии. В качестве изоляции вФормирующей линии и...

Номер патента: 836180

Опубликовано: 07.06.1981

Авторы: Абаскалов, Жуков, Ушаков, Фролов

МПК: C22C 35/00

Метки: модификатор, чугуна

...повышение технологичности и модиФицирующего эффекта.,13 0,12 0,0 а блиц К"во вводи мого модификатора, от веса металла тепень от елатупенчатойпробы Сквозной отбел1-ой ступенио" 005 Сквдйной отбел всей пробы Частичный отбе2-ой ступениФ= 8 ммСквозной отбелвсей пробы(Р = ".ммЧастичный отбе5-ой ступенид = 20 мм 0,005 Укаэанная цель достигается тем, что предлагаемый модификатор содер" жит компоненты в следующем соотно-, шении, вес,:Висмут 40-48Теллур Остальное Модификатор содержит висмут и теллур в виде сплава.В этих. сплавах образуются соединения 81 Те и 8 Те 5, существенно снижающие упругость (парциальное давление) паров теллура и висмута и тем самым повышающие их усвоение. Эффективность указанных сплавов повышается также в связи с...

Номер патента: 836174

Опубликовано: 07.06.1981

Авторы: Иманов, Пинаев, Ушаков

МПК: C22B 19/22

Метки: извлечения, отходов, цинка

...в воде.Реакция растворения окиси цинкаОпротекает следующим образом: 2 пО+НН 1 СНС 01 Н 2 п(НН ерации ра об выделе иде 2 п 5 с2 п(ЙН СН СС ) +Н, 5 Еп 5+2 НН СН, СО НОбразующийся сульфид цинка легкопереходит в осадок. Осветленный,65 8 0,9 0 9 35 100 рмула изобрете 0 Составитель А. Важинаактор Т. Клюкина Техред С Мигунова Корректор Н Ш я Заказ 2838 Тираж 681 ВНИИПИ ГосУдаРс по делам изо 13035, Москва, Ж Подписноенного комитета СССРтений и открытийРаушская наб., д, 4/5 филиал ППП "Патентф, г. Ужгород, ул. Проектная, 4 раствор сливается и может быть вновьнаправлен на растворение окиси цинка.П р и м е р 1. Пыль, содержащую)8 цинка; 21 железа; 11 двуокиси кремния; 8,5 окиси кальция; 0,2свинца; 22 углерода, подвергаютвыщелачиванию водным...

Номер патента: 836039

Опубликовано: 07.06.1981

Авторы: Безбородова, Бокова, Ватажина, Комлев, Нестругин, Поманская, Ровдо, Ушаков

МПК: C08L 23/22

Метки: бутилкаучука, герметик, основе

...средам. 10Цель изобретения состоит в снижении паропроницаемости и повышении стойкости к агрессивным средам при одновременном снижении вязкости герметика.Поставленная цель достигается тем, что герметик на основе бутилкаучука, включающий индустриальное масло и наполнитель, дополнительно содержит дивинилпипериленовый низкомолекулярный каучук и битум при следующем сьотношении компонентов, масЛ:Бутилкаучук 5 20Индустриальное масло 1 0-20.оставитель Ь ХолоденкоРедактор Н, Потапова Техред А.Бабинец Корректор А, Гриценко Заказ 2824/7 Тираж 530 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Как видно из табл. 2,...

Номер патента: 835766

Опубликовано: 07.06.1981

Автор: Ушаков

МПК: B29B 1/02

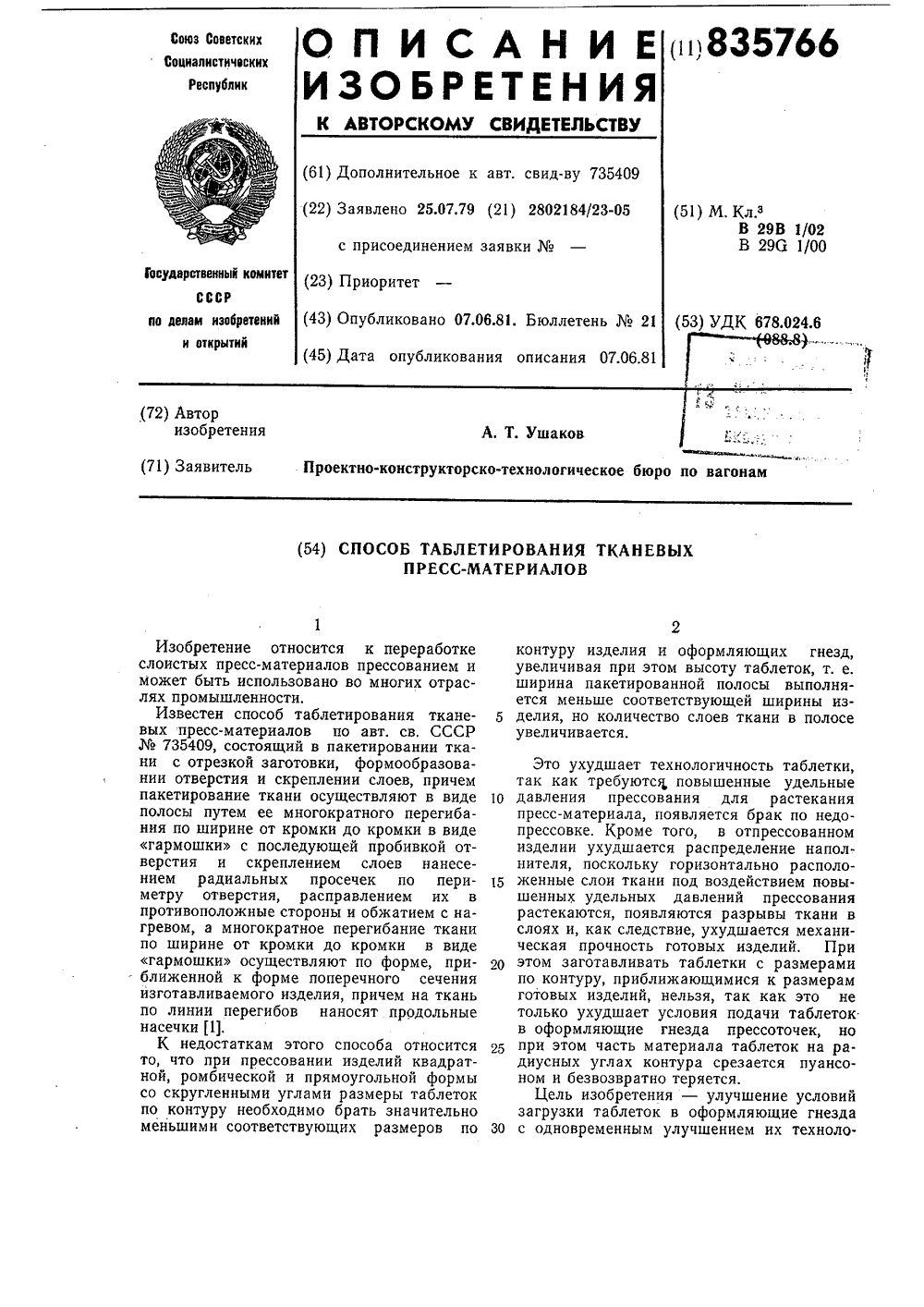

Метки: таблетирования, тканевыхпресс-материалов

...полосы, должна определяться соотношением Ь,(В - 2 Я, где Я - радиус скругления, В - ширина гнезда; на фиг, 7 - разрез по оформляющему гнезду с таблеткой, слои которой выполнены прямыми; на фиг, 8 - разрез по оформляющему гнезду с таблеткой, слои которой выполнены по ломаной (или кривой) линии; на фиг. 9 - обжатие полосы при получении ломаной или кривой линии в поперечном сечении по стержню; на фиг, 10 - разрез А - А фиг. 9; на фиг. 11 - разрез Б - Б фиг. 10 (по обжимным бру 1 О 1520 25зо 3540 скам); на фиг. 12 - пакетированная полоса, слои которой при обжатии выполняются по ломаной или кривой линии; на фиг. 13 - пакетированная полоса после обжатия (поперечное сечение), различные варианты выполнения, где Ь, - ширина полосы после...

Номер патента: 834572

Опубликовано: 30.05.1981

Авторы: Козлов, Ниженский, Певко, Таран, Ушаков

МПК: G01R 23/16

Метки: аналого-цифровойанализатор, параллельный, спектра

...оценка спектра в масштабе времени, близок к реальному. 35 формула изобретения 3 834572 4ния с выходом 11 внешнего управления,распределитель 12 с выходом 13 навнешнее считывающее устройство (не йороказано) и блок 14 индикации.Анализатор работает следующим образом.После включения анализатора блок 10управления формирует сигнал, поступающийна блок 6 пуска, по этому сигналу блок 6пуска производит первоначальйый запуск 10аналого-цифрового преобразователя 5.Одновременно блох 6 пуска формируетсчетный сигнал, поступающий на счет-чик 7 номера канала. По этому сигналусчетчик 7 номера канала формирует код 15первого канала, который поступает накоммутатор 4 и на буферное запоминающее устройство 8. При этом коммутатор4 пропускает сигнал первого...

Номер патента: 833740

Опубликовано: 30.05.1981

Авторы: Жадановский, Остромогольский, Португальский, Ушаков

МПК: C04B 15/00

Метки: бетоннойсмеси, транспортировки

...(3 ч от начала перевозки), ког да ее исходная подвижность понижается в 2 - 4 раза по.сравнению с исходным значением. После этого начинается второй цикл ее побуждающего перемешивания, который длится 11,52,5 = 5,625 мин, Затем бетон" ную смесь вновь перевозят без перемешивания до момента (4 ч от начала перевозки)1 когда ее исходная подвижность снижается в 2 = 8 раз по сравнению с исходным значением. Затем начинается третий цикл перемешивания, который длится 1 1,5 Э 2,5= = 8,4375 мин. Перемешивание готовой бе 55 тонной смеси в каждом из периодов производят со скоростью 24 об./мин или 2,512 рад/с. Сущность процесса, происходящего при доставке готовой бетонной смеси, заключается в эффективном механическом воздействии на нее в момент...

Номер патента: 833619

Опубликовано: 30.05.1981

Авторы: Кириленко, Лавут, Ушаков

МПК: C03C 7/04

Метки: фритта, эмали

...5,0Р,О, 15,0в,оз 19,5мго, 10,0СаО 8,0йагО 15,0Эмалевый шликер готовят традици,онным для эмалиронания способом мокрого помола. В его состав входятследующие компоненты, нес,ч,:Фритта 100Глина часовьярскаяВода 45В качестне электролита для доведения шликера эмали до рабочей консистенции применяют 20-ный растворхлористого калия. Шликер наносят пообычной технологии силикатного эмалирования на стальные загрунтованные изделия методом окунания. Интервал обжига эмали 820-860 С. Коэффициент диффузного отражения покрытия81. Химическая устойчивость покрытия при испытании "пробой пятном"4-ой уксусной кислотой соответствует требованиям Ту 14-11-100-74,Потеря веса покрь:тия, нанесенного наплатиновую проволоку, при кипячениив 4-о 4 растворе...

Номер патента: 833618

Опубликовано: 30.05.1981

Авторы: Евстишенкова, Лавут, Малинин, Ушаков

МПК: C03C 7/04

Метки: шликер, эмалевый

...компонентов,вес,ч.: Фритта 100, двуокись титана25-70; бутиловый спирт 125-150,Компоненты эмалевого шликера заг ружают в шаровую мельницу с шарамиразличного диаметра. Вес шаров в 3раза б льше, чем вес загружаемойтвердой фазы. Скорость вращения шарозой мельницы 60-100 об/мин, Размолведут в течение 16-18 ч. Полученныйшликер после размола выгружают,Фильтруют через счто от постороннихвключений и наносят покрытие настальные специально подготовленныепластины методом пульверизации, Послучекные покрытия сушат и обжигают додо получения гладкой хорошо оплавленкой поверхности, Температура обжига обычно составляет 650-700 С,время обжига - 1-1,5 мин.833618 Минимальная толщна бездефектногпокрытия, мкмКрэффициент диффузного отражения...

Номер патента: 832672

Опубликовано: 23.05.1981

Авторы: Милейковский, Орлов, Ушаков

МПК: H02M 1/00

Метки: защиты, источника, питания

...А. Бо"Тираж 730Государственного келам изобретений исква, Ж - 35, РаушсПатент, г. Ужгоро тор В. Бутнное икас Корр Подл омитета СССР открытий кая наб., д, 4/ д, ул. Проектнадактор Г. Кацалапк аз 3427/47ВНИИПпо113035, МФилиал ППП 4 источника питания и базой дополнительного транзистора.Устройство работает следующим образом.При заряженной аккумуляторной батарее 1 транзистор 3 открыт, реле 4 находится под током и контактами 5 подключает схему 6 защиты по току, Дополнительный транзистор 10 закрыт.При уменьшении сопротивления нагрузки срабатывает схема 6 защиты по току за счет увеличения падения напряжения на измерительном резисторе 9, выход источника питания оказывается зашунтированным через ограничительный резистор 8 и тиристор...

Номер патента: 832510

Опубликовано: 23.05.1981

Авторы: Алексеев, Казаков, Нежметдинов, Травин, Ушаков, Филиппов

МПК: G01S 13/95

Метки: атмосферы, информации, мете-орологических, параметрах, передачи

...сигнал поступает на вход второгопреобразователя 3 и на вход первогосчетчика 15, подсчитывающего количество наблюдаемых частиц. Кодовыйсигнал, характеризующий размер частицы, с выхода второго преобразователя3 поступает на вхбддешифратора 5,каждый выход которого .соответствуетопределенному размеру частиц. На соотверствующем выходе дешифратора 5появляется единичный сигнал, поступающий на вход соответствующего счетчика б, в котором происходит прибавление единицы к накопленному числу.Таким образом в счетчиках 6 накапливаются данные о количестве частиц данного размера. В течение процесса накопления этих данных производится пе редача информации от остальных датчиков 7. Импульсы генератора 20 через второй элемент И 19, открытый единичным...

Номер патента: 831138

Опубликовано: 23.05.1981

Авторы: Драхлин, Кандаурина, Карелин, Котов, Ушаков

МПК: B01D 61/02, C02F 1/44

Метки: вод, сточных

...растворенным воздухом под рабочим давлением 25-100 кгс/см .Для осуществй.ления процесса осветления воды мето дом напорной флотации количество растворенного воздуха, выделяющегося из нее, должносоставлять не менее 1 об объема осветляемой воды, Для обеспечения этого соотношения, в случае использования в качестве водовоздушного раствора сбросного концентрата, насышенного воздухом под давлением Р, количество концентрата, возвращаемого, на стадию напорной флотации, долж но составлять не менее О %от количества осветляемой воды. Это соотноРшение получается, исходя из растворимости воздуха в воде при нормальном давлении 20 л/мэ.П р и м е р.Проводится очистка предлагаемым способом природной соленой воды, Воду подвергают коагулированию путем...
