Номер патента: 1693531

Опубликовано: 23.11.1991

Автор: Ушаков

МПК: G01N 29/00, G01N 29/20

Метки: затухания, звука, коэффициента, образцах

...сфокусированное звуковое поле на торце Изобретщему контрдля определпространентериала.Целью изобретения является повышение точности за счет учета степени расхождения фронта отраженных волн,Способ определения коэффициента затухания звука в образцах материала заключается в следующем,В сфокусированное звуковое поле акустического волновода, например, выполненного из меди, помещают акустически 1693531 А акустически жесткого волновода акустически жесткой нагрузки иэ материала волновода и образца с акустически жесткой нагрузкой, имеющей полость радиусом более четырех длин волн с последующим измерением амплитуды отраженных волн на границах раздела волновод - акустически жесткая нагрузка, волновод - образец и образец - акустически жесткая...

Номер патента: 1691337

Опубликовано: 15.11.1991

Авторы: Попов, Соломатов, Ушаков, Янчиков

МПК: C04B 7/14

Метки: вяжущее

...сульфата кальция 3 - ; красный бокситовый шлам 20 - 40; гранулированный домен н ый шлак остальное. П рочн ость образцов после 28 сут твердения при сжатии 27,3 - 30,4 МПа, при изгибе 4,48 - 4,94 МПа, после пропаривания соответственно 24,1 и 3,83 МПа, 1 табл. размером менее 5 мкм от 50 до 75;4, Перед использованием красный шлам высушивают при 105 - 110 С.Химический состав шлама, мас.0 ь: %02 9,4; А 20 з 13,8; Ре 20 э 40,4; Т 02 4,15; СаО 14,54; Иа 20 3,5; М 90 1,26; п.п.п. 12,75.Составы смесей и результаты испытаний представлены в таблице.Определение прочности вяжущего проводили по ГОСТ 3104 - 81 в возрасте 28 сут нормального твердения и после пропаривания по режиму 3+5+3 при 80 С.Результаты испытаний показывают, что прочность вяжущего...

Номер патента: 1690893

Опубликовано: 15.11.1991

Авторы: Антипанов, Лаврухин, Пахомов, Ушаков

МПК: B21D 5/06

Метки: профилегибочный, стан

...геометрии профилей и согра:. =ние отходов, Профилегибочный С 1,: Ч г 1 ЛЯ ПРОИЗВОДСтоа ГОфРИРОВаННЫХ ПРОФ:"лей с кромками двойной толщины содерк.г две группы последоьательно расположенных клетей, первая из которых вклю чает клети с валками, установленными один над другим с зазором и выполненными с полукруглыми калибрами, а вторая группа клетей содержит валки с формующими элементами для загиба кромок профилей. Межклетье все раг.стоя ние между уп ам я нутыми группами определяешься по расчетной зависимости, 2 ил,с зазором Я, высота калибрзакругления - Й. Величина960 Я к ВЪ)где п - число калиб спедней клети бгруппы,При прохождении полосы промежуткеобразуется прод с тремя радиусами изгиба Я,Пример конкретного выпол Профилегибочный стан...

Номер патента: 1690890

Опубликовано: 15.11.1991

Авторы: Антипанов, Гридневский, Кириллов, Ушаков

МПК: B21D 5/06

Метки: поштучного, профилирования, уголков

...является повышение качества за счет исключения трещинообразования при пошту нам профилировании уголков, При профилировании уголков в валках полосу перед промежуточными пререходами опускают ниже уровня формовки на величину (0,75 -- 1,0)Я, где Я - толщина металла полосовой заготовки. Подгибку осуществляют валками с одинаковыми радиусами во всех переходах равными В =1,465-1,0 для заготовки из стали с пределом прочности оЬ 47 кгс/мм и В = 1,71+ 1,5 для ов47 кгс/мм .2 1 ил клетях определяют по за 1,465 - 1,0, Для заготовки с ности а-.47 кгс/мм 2 ве изгиба во всех клетях опред симости В = 1,15+ 1,5. Пример 1,Поштучноеп уголка 100 х 100 х 3 мм из ст 47 кгс/мм в б клетях. Вели 2 формуемой полосы передП и ными) проходами: А=1,0 Я Радиусы...

Номер патента: 1690826

Опубликовано: 15.11.1991

Авторы: Кобелев, Панина, Ушаков

МПК: B01D 53/26

Метки: адсорбционной, газов, осушки

...входу 6 вихревой трубы 7 воздух термодинамически расслаивается на холодный, очищенный от капельной влаги, и горячий потоки, Холодный поток с температурой около 280 К из канала 8 вихревой трубы 7 направляется влинию 10 осушаемого газа, предварительно очистившись в устройстве 9 от сконденсировавшейся в процессе охлаждения влаги, и через открытый клапан управления 17 (клапан 18 закрыт) поступает на осушку в адсорбер 2, где осушается до заданных параметров, после чего через клапан 16 управления клапан 23 закрыт) сухой сжатый воздух с давлением около 0,60 МПа направляется к потребителю. Горячий поток из канала 11 вихревой трубы 7 поступает в сепаратор 12, где очищается от капельной влаги, удаляемой через устройство 13, Очищенный от капельной...

Номер патента: 1690014

Опубликовано: 07.11.1991

Авторы: Мовсин, Ушаков

МПК: H01H 27/10

Метки: коммутатор

...шины выполнены в виде отрезков, которые электрически соедивены между собой через одну парураэмыкающих контактов 2. Вертикальныешины также выполнены в виде отрезков,которые электрически соединены между собой через другую пару размыкающих кон- ЗОтактов 4, неподвижные замыкающиеконтакты 5,6 каждого кнопочного переключателя соединены между собой.Кроме того, неподвижные замыкающие 35контакты 5,6 соединены между собой череззамыкающую пару контактов 10.Коммутатор работает следующим образом.Для коммутации двух каналов, например Вх.2 на Вых.2 и Вх.1 на Вых.З; необходимо нажать кнопочные переключатели 1, находящиеся на пересечении вторых горизонтальной и вертикальноц шин, а также на пересечении первой горизонтальной и третьей вертикальной шин. В...

Номер патента: 1689261

Опубликовано: 07.11.1991

Авторы: Корытько, Ушаков, Шледевиц

МПК: B65G 65/46

Метки: перегрузочное

...с воэможностью регулирования и перемещения в сторону смежного барабана 2.Устройство работает следующим образом. Открывается заслонка (не показано) бункера 4, включаются приводы разгрузочного конвейера 5 и зубчатого барабана 2. Вращаясь, зубчатый барабан 2 посредством зацепления приводит в, движение барабан 3, при этом толкатели 7, пропущенные в каналы и скользящие по верхней части кулачков 6, находятся внутри барабанов 2 и 3, Груз из бункера 4 поступает на барабаны 2 и 3 и заполняет впадины между зубьями, При вращении прижатых друг к другу баробанов 2 и 3 во встречном направлении зубья одного барабана 2 входят во впадины другого барабана 3 и наоборот и сжимают груз. Сила прижатия барабанов 2 и 3 зависит от того, что концы валов...

Номер патента: 1687851

Опубликовано: 30.10.1991

Авторы: Вербаховский, Гаркуша, Пржесмицкий, Ушаков

МПК: F04B 1/26

Метки: аксиально-поршневой, гидромашины, регулятор

...влево, так как площадь, на которую воздействует давление, в полости 45 больше, Вместе с корпусом гидроцилиндра 3 перемещается поворотная люлька 4 гидромашинц, изменяя производительность, Это движение продолжается до тех пор, пока золотник 6 не остановится в результате уравновешивания усилий, создаваемых Рупр. и возвратной пружиной 13.В случае достижения Рупр, максимальной величины гильза 11 входит в соприкосновение с поршнем 21 ограничителя 19 мощности. В этом положении гильзы 11 подача рабочей жидкости будет максимальной.Ограничение мощности в этом положении осуществляется следующим образом. Жидкость под давлением нагнетания Рнагн., подводимая к гидроцилиндру 9, воздействует на толкатель 27 и через шайбу 29 и кольцо 31 стремится...

Номер патента: 1687633

Опубликовано: 30.10.1991

Авторы: Антипов, Безкровный, Ефремов, Скрягин, Ушаков

МПК: C21D 1/62

Метки: охлаждения

...на глубину, равную 0 - 0,5 высоты горловины,Расстояние между закалочной камерой и осью вертикального участка подводящего патрубка Х составляет 0,5 - 4 корня квадратного из площади сечения нижней части подводящего патрубка Р.Отношение площади сечения узкой части патрубка 2 к площади сечения его широкой части выбрано равным 0,3-0,8.Средний диаметр закалочной камеры О определяется из соотношения 2,5 ТО16,5 ТДля более интенсивного движения воды по закалочной камере ее боковые стенки снабжены отверстиями 7. Суммарная площадь отверстий на каждой стенке должна быть не более 0,5 площади боковбй стенки.Устройство работает следующим образом,В исходном состоянии люк 4 закрыт, а через подводящий патрубок 2 в закалочную камеру 1 постоянно с большой...

Номер патента: 1684895

Опубликовано: 15.10.1991

Авторы: Иванов, Натаров, Сердюков, Ушаков

МПК: G01R 19/00, H02P 5/00, H02P 5/06 ...

Метки: датчик, компенсированный, эдс

...ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035. Москва, Ж, Рэушская наб 4/5 Производственно-издательский комбиндг "Патент", г Ужгород, ул,Гагаринд, 101 Изобретение относится к электротехнике и может быть применено о установках измерения ЭДС, в частности о вентильных электроприводах с обратной связью по ЭДС двигателя,Цель изобретения - повышение точности,Нэ чертеже приведена функциональная схема датчика ЭДС.Компенсированный датчик ЭДС содержит датчик 1 тока, датчик 2 напряжения, сумматор 3, один вход которого соединен с выходом датчика 2 напряжения,и управляемый делитель 4 напряжения, включенный между выходом датчика 1 тока и вторым входом сумматора 3. Управляющий входде. лителя 4 напряжения...

Номер патента: 1682934

Опубликовано: 07.10.1991

Автор: Ушаков

МПК: G01P 3/36, G01P 5/02

Метки: волоконно-оптический, датчик, однокомпонентный, потока, скорости

...для измерения средней скорости и пульсаций скорости в потоках прозрачной среды - жидкости или газа.,Цель изобретения - расширение диапазона измеряемых скоростей.На чертеже схематически изображен однокомпбнентный датчик скорости.Датчик, содержит корпус 1 в виде полого цилиндра расположенные на винтовой линии отверстия 2 упругие световоды 3, фоточувствительный слой 4, электроды 5, регистрирующий прибор 6, источник 7 света.Упругие световоды 3 закреплены таким образом, что взаимодействующие с потоком концы световодбв направлены к оси корпуса и ориентированы перпендикулярно к этой оси. Фоточувствительтный слой 4 нанесен на внутреннюю поверхность корпуса,Датчик работает следующим образом.Свет от источника 7 по световодам 3 попадает внутрь...

Номер патента: 1681025

Опубликовано: 30.09.1991

Авторы: Гуревич, Нагаев, Ушаков

МПК: E21F 9/00

Метки: барьер, искрозащитный

...и в помещениях, опасных по взрыву газа или пыли,Цель изобретения - повышение искробезопасности при резонансе напряжений,На чертеже изображена принципиальная схема устройства.Устройство содержит два резистора 1 и 2, два конденсатора 3 и 4, две пары встречно включенных стабилитронов 5 и 6, индуктивный элемент 7, линию 8 связи, источник 9 питания и нагрузку 10,Элементы соединены следующим образом. Резисторы 1 и 2 включены последовательно в один из проводов линии 8 связи, конденсаторы 3 и 4 включены последовательно в другой провод линии связи, индуктивный элемент 7 и две пары встречно включенных стабилитронов 5 и 6 включены параллельно между собой и между точками подсоединения конденсаторов 3 и 4 и резисторов 1 и 2.Устройство...

Номер патента: 1680714

Опубликовано: 30.09.1991

Авторы: Малахова, Притула, Радугина, Ушаков

МПК: C08G 77/60, G03G 5/07

Метки: 9-карбазолилсодержащий, качестве, полиорганосилтриметилен, фотопроводника, электрофотографического

...ч. Выход 70 - 85%.В, Аналогично пункту А, но используютинициатор полимеризации бутиллития (концентрация бутиллития 0,05 мол/л, концентрация мономерэ 1,0-2,0 мол/л). сухого.углеводородно 1680714Вычислено, о : С 81.1; Н 7,05; 1 ч 3,95; Я 7,9,ИК-спектр содержит полосы 930, 1125, Н 7,0 1190 см (силациклобутановое кольцо). Масс-спектр, т/г, : 355 М+(100), 327 5 М-С 2 Н 4 (57), 328 М-С 2 Н 5 (34), 312/МСЗН 7. (22), 180 С 12 Нв 1 чСН 2 (74).ПМР (д, м,д., в СС 4 от ТМС):0,91 - 1,44 м (4 Н, а-СН 2 цикла; 2 Н, СН 23), 1,73-2,38 м (2 Н, р-СН 2 цикла, 2 Н, ССН 2 С). 4,23 т (2 Н, 10 СН 2 й), 6,88-7,6 м (5 Н, фенил, 6 Н, протоны м- и и-положений карбазолила), 7,98 м (2 Н, о-протоны карбазолила). Получение полимера С 12 Н Н .СН 21315 1 - СН СН СН 2 СН...

Номер патента: 1680080

Опубликовано: 30.09.1991

Авторы: Кулиев, Ушаков

МПК: A61B 6/00

Метки: бедренной, длины, конечности, корригирующих, кости, межвертельных, остеотомиях

...оси шейкии контура головки после предполагаемойкоррекции;предполагаемый шеечно-диафизарныйугол;проекция точки 13 на ось ОХ,на расстояние между точками 12 и 14,Расчет производят следующим образом.Накладывают сетку на рентгенограммутак, чтобы совместились ось диафиза бедренной кости и ось ординат ОХ. Точку Осетки совмещают с точкой пересеченияосей шейки и диафиза бедренной кости. Получам отсчитывают исходный шеечно-диафизарный угол. По концентрическим окружностям определяют длину шейки всантиметрах и проекцию точки 9 на ось ОХ.Находят точку пересечения вершины головки на концентрической окружности с лучом, соответствующим предполагаемомууглу коррекции, и соответственно достигае 5 10 15 20 25 30 35 40 45 50 55 мый шеечно-диафизарный угол....

Номер патента: 1677368

Опубликовано: 15.09.1991

Авторы: Вербаховский, Коверкина, Ушаков

МПК: F04B 1/26

Метки: аксиально-поршневой, гидромашины, реверсивной, регулятор

...через отверстия 39 и5 41 в полость 37 управляющего гидроцилиндра 32 подвижная гильза 34 перемещаетсявверх (по чертежу) сжимая пружину 35, Перемещение гильзы 34 происходит до техпор, пока сила давления на гильзу 34 и уси 10 лие пружины 35 не уравновесятся, Вместе сгильзой 34 перемещается вверх рычаг 36,поворачивая при этом распределительнуювтулку 9 против часовой стрелки по чертежу).15 В результате поворота распределительной втулки 9 полость 28 исполнительногогидроцилиндра 26 соединяется с линией нагнетания через канал 20, карман 16. отверстие 14, карман 10, отверстие 12, карман 1720 и канал 21, а полость 29 гидроцилиндра 26- со сливномагистралью через канал 23,карман 19, отверстие 13, карман 11, отверстие 15, карман 18 и канал 22,Под...

Номер патента: 1677217

Опубликовано: 15.09.1991

Автор: Ушаков

МПК: E05B 65/20

Метки: двери, замка, привод, средства, транспортного

...с упором 15корпуса 1 с одной стороны и поводком 2замка с другой. Рычаг 9 внутреннего управления имеет выступ 16, контактирующий с,выступом 17 рычага 11 переключения, расположенного ниже оси 3 вращения рычагапереключения.Привод замка работает следующим образом.При отсутствии воздействия на привод при открытом или закрытом замке1,горизонтальный выступ 14 серьги 7 контактирует с упором 15 корпуса 1, так какпружина 4 воздействует на рычаг 5 и шарнирно установленную на нем серьгу 7, 35При, выключении привода посредствомрычага 11 изнутри или рычага 8 снаружигоризонтальный выступ 14, выполненныйпо кривой с радиусом В в точке вращенияоси 6, скользит по упору 15, находясь в 40поджатом состоянии, Длинагоризонтального выступа 14...

Номер патента: 1675909

Опубликовано: 07.09.1991

Авторы: Ишмухаметов, Лукашенок, Ушаков

МПК: G06E 3/00, G06G 7/16

Метки: бигармоничные, синусно-косинусные, умножения, фотоэлектрическое, функции

...к источнику 34, а другой вход модулятора 30 подключен к выходной диагонали второго перемножающего моста 26 и другой вход модулятора 31 подключен к выходной диагонали первого перемножающего моста,Однотипные элементы устройства имеют идентичные параметры, Оптоэлектронная часть устройства заключена в светонепроницаемый корпус (не показан),причем ее отдельные тракты светоизолированы друг от друга, 1675909Фотоэлектрическое устройство для умножения на бигармоничные синусно-косинусные функции работает следующим образом.Высокочастотное напряжение неизменного уровня от источника 29 подается на электроды 25 и 27 источника 22 постоянного излучения, что приводит к возбуждению его электролюминесцентного слоя 26, в результате чего формируется...

Номер патента: 1675744

Опубликовано: 07.09.1991

Авторы: Воронко, Омельченко, Сорокин, Ушаков

МПК: G01N 15/02

Метки: газожидкостном, капель, концентрации, массы, потоке, счетной

...например, из резины.Верхняя и нижняя поверхности электрически основного акустического датчика 2 Соединены с входом дифференциального усилителя 5, а вспомогательный датчик 3 - Электрический соединен с входом усилителя 6. Выходы усилителеи 5 и 6 соединены соответственно с вхоцами пороговых элементов 7 и 8, выход порогового элемента 7 соединен с первым входом цифровой схемы 9, выполняющей логическую функцию И - НЕ, и входом блока 10 счета концентрации капель, а выход порогового элемента 8 соединен с вторым входом цифровой схемы 9, выход которой соединен с первым входом аналогичной схемы И 11, второй вход которой соединен с выходом дифференциальноо усилителя 5. Выходной сигнал устройства снимается с выхода аналоговой схемы И 11,Усройсво...

Номер патента: 1675346

Опубликовано: 07.09.1991

Авторы: Вербицкий, Ефремов, Казаков, Колодяжный, Кулик, Секей, Ушаков, Шепеляковский

МПК: C21C 5/52

Метки: подшипниковой, производства, прокаливаемости, регламентированной, стали

...- содержание никеля в шихте, определяемое после ее расплавления;0,04 - поправочный коэффициент;0,75 - коэффициент корреляции;Сгмакс - максимально допустимое содержание хрома по ГОСТ 801-78,П р и м е р, Если в расплавленной шихте получено 0,120 И 1, то хрома необходимо ввести 0,36 - 0,44 , Полученный интервал содержания хрома обеспечивает прокаливаемость подшипниковой стали при данном содержании М в пределах 2,5 - 3,5 мм, Такая прокаливаемость подшипниковой стали необходима для достижения высокой конструктивной прочности подшипников, упрочняемых методом обьемно-поверхностной закалки.Задача стабилизации прокаливаемости подшипниковой стали типа ШХ 4 имеет большое значение, так как почти весь подвижный состав на железнодорожном...

Номер патента: 1673631

Опубликовано: 30.08.1991

Авторы: Давыдов, Лезов, Мессис, Раковский, Рапопорт, Ушаков, Шагалов

МПК: C22C 38/38

Метки: сталь

...производили на специальСа"с А 1Си тС л 82 Сг Ч 1 7В 8 Ва 1 Р ВГе2.А. Итвестнан сталь005 0020 005 05 12 100 05 03 015 О,А 0,003 0,085 0,022 Остальное Предласаенан сталь 0,0 0,0 0,1 0,00 О 020 О 06 О 3 0 ООЭ 0,06 0,0 0,5 0,01 0,05 0,05 О,Э 000 0 15 О 05 0 3 0 0 О, 1 О, 3 О,Э 0,1.0,5 0,30 О, 35 О, 12 О, Э О, 15 09 100 02 12 13,0 0,5 1,5 15,0 0,8 1)15 13,0 0,5 1,2 13,0 0,6 О, 01 0,05 о,0 0,05 0,06 О, 0010,0030,01О, 0010,01 н н 0,076 0,072 0,070 0,0800,071 0,020 0,018 0,07 0,019 0,017 ных пробах с различным сечением, При формовке колец болван выполняли с ослаблением путем выборки части формовочной смеси и беэ ослабления путем прочной жидкостекольной смеси. В первом случае литейная усадка охлаждающейся отливки проходила относительно свободно...

Номер патента: 1670553

Опубликовано: 15.08.1991

Авторы: Лесняк, Прилепин, Сафонов, Ушаков

МПК: G01N 25/06

Метки: состава, топлив, углеводородных, фракционного

...амплитуды колебаний резонатора.Посредством блока управления 7 совместно с датчиком температуры 6 осуществляют ртеже представлена схе трои ства.Устрлизируереэонатотермоэлераэмещенатора,блока 9реэонато оиство состоит из дозатмой пробы, камеры 2,ра 3, горизонтальной иментов 5, датчика темпнного в центре верхнейблока управления 7, генизмерения амплитудыра, блока питания 10. ора 1 анаварцевого дложки 4, ературы 6. ератора 8, колебаний ГОСУДАРСТВЕН 1 ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(56) ГОСТ 305-82, Дизельные топлива.Авторское свидетельство СССР1 Ф 1089484, кл. 6 01 й 5/02, 1982. Изобретение относится к контрольноизмерительной технике и может быть использовано для экспресс-оценки уровня качества углеводородных...

Номер патента: 1669830

Опубликовано: 15.08.1991

Авторы: Кобелев, Панина, Ушаков

МПК: B65G 53/00

Метки: пневматического, сыпучего, транспортирования

...сжатого воздуха в виде холодного потока с сконденсировавшейся влагой из канала 9 вихревой трубы 7 по газопроводу 16 поступает в масловлагоделитель 15 для отделения конденсата и далее в качестве осушенного иохлажденного транспортного агента направляется в трубопровод 3. Одновременно другая часть сжатого воздуха иэ канала горячего потока 8 вихревой трубы 7, насыщенная загрязнениями в виде твердых частиц (пыли, ржавчины и т.д) и капелькой влаги, поступает по газопроводу 10 через эжектор 5 в фильтр 11, где очищается, и далее через коммутацион 5 10 15 20 25 30 35 40 45 50 55 Формула изобретения Устройство для пневматического транспортирования сыпучего материала, содержащее расходный бункер с аэрирующим приспособлением, сообщенный своим...

Номер патента: 1669613

Опубликовано: 15.08.1991

Авторы: Антипанов, Гридневский, Пахарев, Ушаков

МПК: B21D 5/06

Метки: гнутых, производства, профилей

...) подгибки боковых стенок профиля является оптимальным как с точки зрения качества его геометрии, так и количества необходимых клетей (как показали опыты, их число воэрвстаег на части сортамента на одну). При этом эффективность, получаемая от реализации более качественного проката, превышает затраты, связанные с использованием большого числа рабочих клетей,П р и м в р 1. Корытный гнутый профиль 80 х 40 х 25 х 3 мм из Ст. 3 (ширина горизонтальной стенки - 80 мм, высота боковои стенки - 40 мм, ширина полки - 25 мм) формируется за 7 проходов.1669613 Составитель Л.СамохваловаТехред М,Моргентал Корректор А.Осауленко Редактор М.Бандура Заказ 2699 Тираж 469 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР...

Номер патента: 1669612

Опубликовано: 15.08.1991

Авторы: Антипанов, Гридневский, Пахарев, Ушаков

МПК: B21D 5/06

Метки: профилегибочный, стан

...6, а также нижний нный с двумя коническими и цилиндрическим элеменМалая полка 9 формуемого профиля контактирует по всей своей ширине Ь с коническим элементом 7 нижнего валка Участок изгиба между этой полкой и горизонтальной стенкой 10 профиля формируется закоуглением радиуса г верхнего валка. Углы наклона а образующих противостоящих конических элементов 5 и 7 валков, формирующих большую полку швеллера шириной В, равны между собой. Это позволяет настраивать калибр по горизонтальному и наклонному зазорам д между верхним и нижним валками.1669612 Нижние валки этих клетеи выполнены с двумя коническими элементами; величины углов: а - 80 и р =75 (/ клеть) и а = ф = -85 (И клеть). Верхние валки обеих клетей выполнены только с одним коническим...

Номер патента: 1666881

Опубликовано: 30.07.1991

Авторы: Галицейский, Ложкин, Рыбкин, Ушаков, Хатунцев

МПК: F24H 3/04

Метки: газа, нагреватель, электрический

...нагревательного элемента во внутренней трубе 2 установлен переходник б также в виде беличьего колеса. Концы труб 2 и 3 нагревательных элементов на входе в них газа закреплены на фланце 7, а на выходе газа проходят свободно через отверстия фланца 8 и не закреплены, что исключает деформацию труб 2 и 3 при их нагреве,Нагреватель газа работает следующим образом,Подводимый в корпус 1 газ вначале омывает нэружные трубы 3 с внешней стороны, а также поступает в полости внутренних труб 2 первого участка нагревательных элементов, Иэ внутренних труб 2 через перфорации газ в виде струй вытекает в кольцевой зазор и омывает наружные трубы 3 с внутренней стороны. ЗЪтем часть газа через отверстия перегородок 5, выполненных в 5 10 15 20 виде...

Номер патента: 1666730

Опубликовано: 30.07.1991

Авторы: Комаров, Ушаков

МПК: E21C 49/00

Метки: орган, погрузчика, рабочий, торфа

...лены на валу 7 при помощи стержней 8 и. соединены между собой посредством режущих колец 9, например, зубчатых, которыеустановлены с шагом, уменьшающимся в 25направлении от торцов корпуса 1 к центральному загрузочному окну 4,Для обеспечения направленной подачи, материала к загрузочному окну 4 напротивпоследнего установлен диск 10, снабженный режущими элементамиПеред рабочими поверхностями 11 лопастей 3 каждое кольцо 9 имеет дугообраз ные вырезы 12, задние кромки которыхсоединены с нерабочими поверхностями 13 35лопастей 3 (фиг.4),Лопасти 3 винтового питателя 2 могутбь 1 ть выполнены с гладкой поверхностьюили иметь выступающие режущие элемен 40Рабочий орган погрузчика торфа работает следующим образом,При погрузке слежавшегося или...

Номер патента: 1663778

Опубликовано: 15.07.1991

Авторы: Бурцев, Кирсанов, Лебедев, Ушаков

МПК: H04N 7/18

Метки: графических, двухградационного, изображений, сигнала, телевизионное, формирования

...уровней при формировании бинарного изображения. Найденные с учетомвышесказанного значения 1 О позволяютскомпенсировать неравномерность освещения объекта и повысить точность формирования двухградационного изображения,Рассмотрен один иэ методов вычисления значений ПУ в формирователе 5, Телевизионный кадр (поле изображения)10 15 20 25 40 50 нием 1 о и полученным выше значением интенсивности в центральном фрагменте,Полученная разница вычитается иэ значений интенсивности во всех фрагментах. Врезультате для каждого фрагмента находит 55 ся значение ПУ, соответствующеео, чтогарантирует формирование бинарного изображения с размерами, соответствующимиразмерам самого объекта,Таким образом, вычисление ПУ производится в два этапа, На первом этапе...

Номер патента: 1662860

Опубликовано: 15.07.1991

Авторы: Гринберг, Островский, Стелин, Ушаков, Ширяев

МПК: B28B 5/00, B65G 47/52

Метки: железобетонных, конвейерная, линия

...перемещение форм-вагонеток 22 с поста на пост,Конвейер работает следующим образом,Формы-вагонетки 22, размеры которых соответствуют размерам формуемых изделий, перемещаются на колесах по направляющим вертикально-замкнутого пути конвейера, Режим движения форм на разных участках конвейера различен, На посту 8 формования формы перемещаются сплошным потоком с постоянной скоростью, Это позволяет вести непрерывное формование, включая укладку бетонной смеси и заглаживание поверхности, На постах 1 - 7 подготовки форм операдии производится при неподвижных формах, перемещаемых с, поста нэ пост дискретно, с циклом, соответствующим скорости непрерывного потока форм, Нижний ярус конвейера занимает термокамера 10, в которой формы идут сплошным...

Номер патента: 1661976

Опубликовано: 07.07.1991

Авторы: Ушаков, Фимин

МПК: H03K 5/01

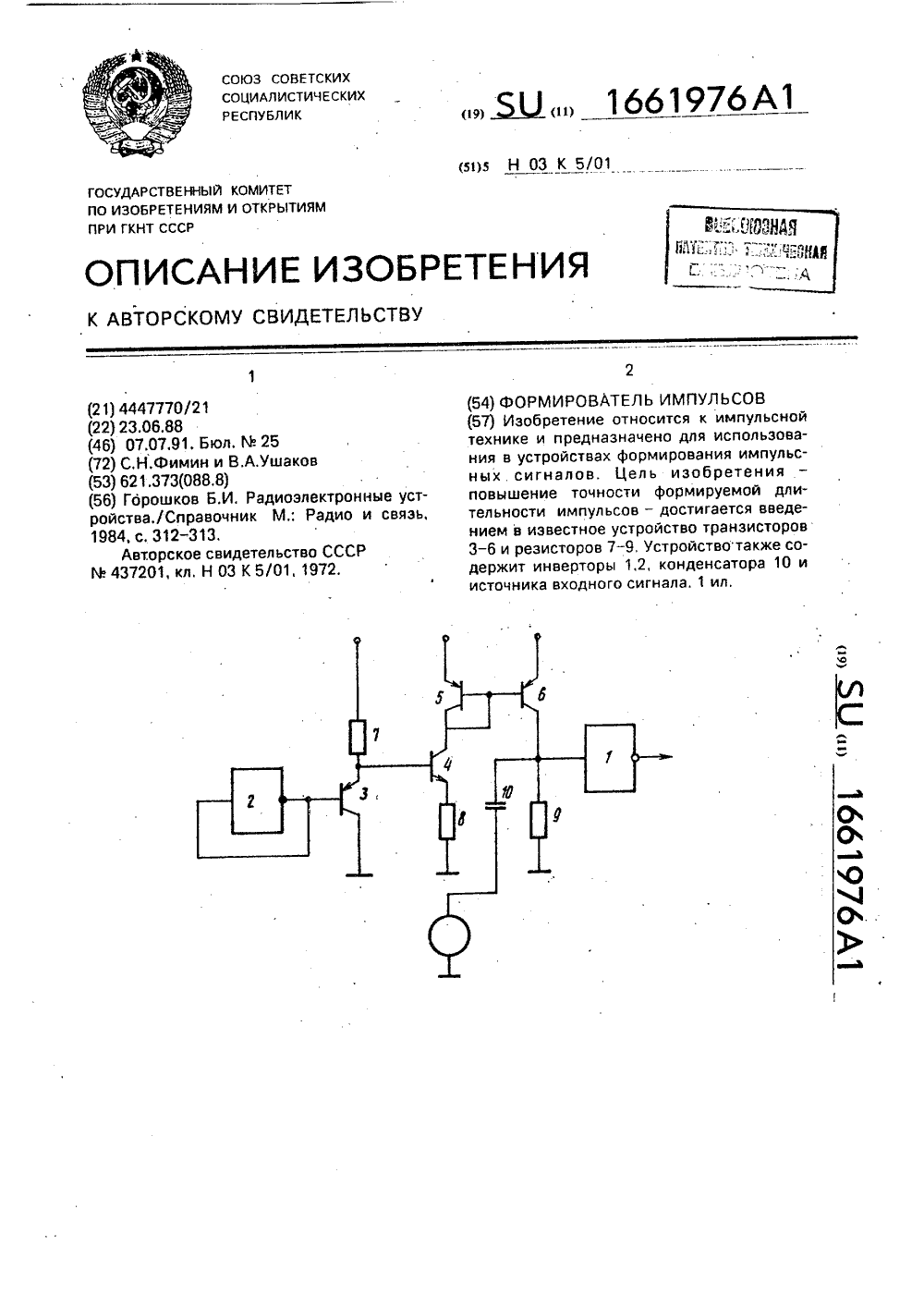

Метки: импульсов, формирователь

...с эмиттером транзистора 3, эмиттер через резистор 8 - с общей шиной, а коллектор с коллектором и базами транзисторов 5 и 6. Эмиттеры транзисторов 5 и 6 соединены с шиной питания, коллектор транзистора 6 через резистор 9 - с общей шиной, а также с входом инвертора 1 и с конденсатором 10, который соединен с источником входного сигнала,Формирователь импульсов работает следующим образом,Напряжение на выходе второго инвертора 2 устанавливается равным порогу срабатывания данного типа логических элементов. Это напряжение управляет температурно-независимым генератором тока, выполненным на транзисторах 3-6 и резисторах 7 и 8, которые выполнены на одной подложке и в одном корпусе микросхемы.Ток; создаваемый генератором тока, отражается...

Номер патента: 1659463

Опубликовано: 30.06.1991

Авторы: Могилевский, Осятинская, Ушаков

МПК: A23L 1/325, C11B 13/00

Метки: жира, извлечения, мелкой, рыбы

...высокотемпературной обработки омагниченного рыбного сырья. Кроме того, отказ от вцсокотемпературной обработки рцбы при извлечении жира (более 50 С), позволяет 45 исключить денатурирование жировой и белковой составляющих рыбного сырья, сохранить натуральный внешний вид последнего. Кроме того, отсутствие высоких температур, влекущих эа собой изменение белковых ве ществ и, как следствие, их гидрофобизацию, позволяет повысить выход жира, Омагниченное рыбное сырье (Фиг. 3) сетчатым транспортером 8 подается в камеру 9 термической обработки, Попадая в. камеру 9, 55 омагниченное сырье проходит по трем сет" чатцм транспортерам 10. При этом через форсунки 11, подают подогретый до 3540 С воздух, который поднимается вверх камеры 9, где отсасывается...
