Ушаков

Номер патента: 827658

Опубликовано: 07.05.1981

Авторы: Колобов, Ушаков, Хэ

МПК: D21C 3/02

Метки: сульфатной, целлюлозы

...ШР. П р и м е р. Варка целлюлозы проводилась в кислотоупорных стаканах объемом 500 мл,Лиственничную щепу заливали водой (гидромодуль 4: 1) и помещали стаканы в глицериновую баню, нагретую до 140 С и выдерживали 20 - 40 минут, после чего экстракт сливали, при этом щепа впитывала жидкость в соотношении 1: 1, Затем в стаканы загружали лиственную щепу в количестве 20 - 40% и заливали варочным щелоком с содержанием активной ще 1. Количество лиственных породв смеси2. Количество водорастворимыхвеществ в древесине лиственницы3. Продолжительность водно.тепловой обработки 4. Температура 11 агрева воднотепловой обработки 5. Гидромодуль водно-тепловойобработки6. Гндромодуль варки 7. Сульфидность варочного щелока8. Расход активней щелочи.вед....

Номер патента: 827212

Опубликовано: 07.05.1981

Авторы: Иванов, Мещеряков, Ушаков

МПК: B21D 3/10

Метки: базирования, заготовкик, механизм, правильному, прессу

...9, Захваты 5 и 6 соединены посредством шарниров 16 н и 7 жив 17 с подвижными Опо)замп 7 и 8. Заготовка 8 установлена в захватах 5 и 6..Чсханизм работает следующим образом, Заготовка 18 зажимается захватами 5 и 6 по заданной команде, проворачивается, и в задаиых участках заготовки 18 измеряется сс кривизна щупом с датчиком (привод заготовки п щуп с датчиком не показаны).11 ослс определения кривизны заготовка 18 останавливается выпуклой стороной в верхнем положеши. Пружина 17 постоянно поддерживает при измерении кривизны заготовку 18 через захваты 5 и 6 на определенном расстоянии от поверхности подвижных призм 15. Подается комацда на привод 12; вращаясь, винт 10 посредством гайки 11 1 сремещаст планку 14 и жестко связанную с неи...

Номер патента: 826416

Опубликовано: 30.04.1981

Авторы: Акинфиев, Миронцев, Ушаков

МПК: G11C 29/00, G11C 7/00

Метки: блоки, вычислительной, записи, инфор1ации, информации, использоваться, может, относится, памяти1изобретение, полу, полупроводниковые, постоянной, проводниковые, программировании, технике

...12 и на входы задания информации амплитудного дискриминатора 19, где срав нивается с информацией микросхемы ППЗУ,хранящейся в ней по данному адресу.С выхода амплитудного дискриминатора19 информация через мультиплексор 10 поступает на информационные входы мультиплексора 13. Мультиплексоры 12 и 13, управляемые регистром 11, выдают псючередно информацию соответствующих разрядов мультиплексоров 9 и 10 на входы блока сравнения 14. Если амплитудные значения сигналов с выходов проверяемой микросхе 2 ф мы ППЗУ отличаются от значений предусмотренных ТУ на незапрограммированную микросхему; то блок сравнения 14 выдает управляющий сигнал в блок синхронизации 3, по которому управляемый генератор 15 останавливается и индицируется адрес, информация...

Номер патента: 826127

Опубликовано: 30.04.1981

Авторы: Беликов, Бурачевский, Карпенко, Ушаков

МПК: F21L 4/00

Метки: 826127

...10, после достижения нвпряжелця на обкладках конденсатора 9 равного порогу срабатывания прерывателя 5, вызывает отпирание составного транзистора 7 и 8, выполненного натранзисторах прямой и обратной гдроводимости (фиг. 5). После отпиранич транзистора 7 лампа 6 оказывается включеннойпараллельно элементам 4 питания, а конденсатор О - на переменный резистор 11,который в данном с;тучае играет роль раз- Орядного сопротд 1 вления,Снижение напряжения на обкладках конденсатора 9 ниже порога срабатыввнияпрерыввтеля 5 вызывает запирание составного транзистора 7 и 8 и выключениелампы 6, после чего предлагаемый процесс импульсных световых сигналов повторяется с частотой, определяемой положением движка переменного резистора 11и величиной емкости...

Номер патента: 826014

Опубликовано: 30.04.1981

Авторы: Белый, Ларионов, Полторацков, Ушаков, Янченко

МПК: E21D 23/16

Метки: 826014

...гидрарзспределителя выполнены;-1 де пакета плоских золотников, полости управления которых соединены 1:.1:злами с ьыходами пилотных элементов,. в цепь управления которых Вкл 1 оеи шгерата при этом число распре- Д-гительных элементов выбирает"я па О":4 УЛЕПульт 1 управления с кнопками 2-8 и шифратором 9 позволяет включить как отдельно каждый из пилотных элементов 10, 11 и 12, так и их комбинации. Наличке шифратора в пульте управления позволяет сократить число элек 5 трических каналов управления и свести управление секцией крепи к нажатию кнопки. Каждая кнопка соответствует выполнению определенной операции, что упрощает управление крепыш.Выполнение гидрораспределителя в виде дешифратора, в котором полости управления его распределительных...

Номер патента: 825785

Опубликовано: 30.04.1981

Авторы: Иванков, Иржак, Кишко, Кузнецов, Ушаков

МПК: E02F 3/48

Метки: грун, драглайна, драглайнаiизобретение, драглайнам, иаполнения, ковша, копания, копаюпщми, механизмами, относится, предназначено, процессе, процессом, экскаватоjрам, экскаватора

...нулю. Напряжение, снимаемое с задатчика 7, пропорциональное требуемой величине минимального натяжения подъемного каната, смещаНапряжение с выхода второго усилителя 9 поступает в систему управления привода подъема. Величина насьпцения второго усилителя 9 выбирается равной двойному значению напряжения на выходе командоаппарата 9 в крайнем положении на Опускание" ковша.Вследствие этого алгебраическая сумма сигналов с выходов командоаппарата 4 и второго. усилителя 9 не превышает максимального напряжения задания на "Подъем" ковша. Таким образом, при уменьшении натяжения подъемного каната меньше заданного появляется напряжение на выходе первого усилителя 8. Если командоаппарат 4 находится в положении, отличном от крайнего на Подъем" ковша,...

Номер патента: 824302

Опубликовано: 23.04.1981

Авторы: Гутин, Соловьев, Ушаков

МПК: G11C 7/02

Метки: импульсов, селектор

...поакпючены ко вхоаамселектора, кпючевые транзисторы, эмит 15 теры которых соеаинены с оаним из вывоаов вторичных обмоток транформеторов,цругие вывоцы вторичных обмоток трансформаторов поцсоеаинены к выкоцам сепектора, и шины стробирования, о т и и 20 ч а ю ш и й с я тем, что, с цепью повышения нацежности сепектора, в неговвеаен оптрон, вхоаы которого поакпючены к шинам стробирования, первый выкоц оптрона соецинен с базами транзи 25 сторов, коппехторы которых соеаиненысо вторым выкоцом оптрона,Источники информации,принятые во внимание при экспертизе1, Кушнер Ю.К. и ар. Проектирова 3 Ю ние пинейнык усипитепей напряжения втонкоппеночном испопнении. - Интеграпьная эпектроника и вычиспитепьная техника, Сборник, Миза-во ИТМ и ВТАИСССР, 1968,...

Номер патента: 824096

Опубликовано: 23.04.1981

Автор: Ушаков

МПК: G01V 1/48

Метки: акустического, каротажа, скважин

...и ближнему каналам приемо-передачи вырезают часть продольного типа волн и определяют их частоты колебанийи Цсоответственно, Затем определяют разность часХоч 6 х ".1 Ууко-, торую преобразуют в напряженйе 0 Этим напряжением, пропорциональным ра разности частот Ор: Я,автоматически подстраивают фильтр низких частот в канале ближнего приема. Нодстройку фильтра производят до тех пор, пока разность частот. Ьф не будет близка к.нулю. При этом чувствительность и ииерцонность следящей системы под 25 стройки 4 щльтра для выравнивания частот выбирают но критерию минимизации ошибок измерений интервального времени. Ошибка в измерениях интервального времени за счет разности частот сигиалов иа приемном конце в ближнем и дальнем каналах...

Номер патента: 823556

Опубликовано: 23.04.1981

Авторы: Галиопа, Пономарев, Ушаков, Шахобалов

МПК: E21B 19/00

Метки: бурильной, колонны, подъемник

...звездочка 9, С мачтой 2 жестко связан кронштейн 12 с отверстием 13. Ось 14 поворота мачты 2 выполнена в виде закрепленного на опорном кронштейне 4 трубчатого элемента, в котором размещены подшипники 15, через которые проходит выводной 20 вал 11 приводного двигателя 10. Опорныйкронштейн 4 имеет окно 16.Устройство работает следующим образом.823556 Формула изобретения ф ставитель О. Константиехред А. Бойкасираж 627 Редактор Н. Л Заказ 2035/39 рректор Н. Стдписное ВНИИПИ Госудпо делам113035, Москва,иал ППП Патен арственного комитета. СССР , зобретений, и открытий Ж - 35, Раушская наб., д. 4/5 т, г. Ужгород, ул. Проектная Крутящий момент, развиваемый приводным двигателем 10 через звездочку 9 и цепь 6 вызывает перемещение трубозахватного...

Номер патента: 822125

Опубликовано: 15.04.1981

Авторы: Русинов, Ушаков

МПК: G02B 11/00

Метки: входным, зеркально-линзовый, зрачком, объектив, свынесенным

...положительного меи несенным входным зрачком, которыя при- совладает с поверхностью эплипсоида,На чертеже представлена принципиальная оптическая схема прдлагаемого обьектива.Обьектив содержит плоско-эллиптическую положительную линзу (не показана), ограйиченную плоской поверхностью 1, имеющей отверстие (входной зрачок) для прохождения лучей, и эллипсоидом 2, один из геометрических фокусов которого совмещен с центром входного зрачка, С плоско-эллиптической положительной линзой склеен комцеисатор аберраций, образованный двухлинзовой склейкой, сферические поверхности 3 которой концентричны изображениювторого геометрического фокуса эллипсоида фронтальной плоской поверхности первого компонента, Эллиптическая поверхность 2 служит для развития...

Номер патента: 819847

Опубликовано: 07.04.1981

Авторы: Забежинский, Ушаков

МПК: H01H 51/28

Метки: реле, электромагнитное

...к предложенному релеявляется электромагнитное реле преимущественно для коммутации высокочастотных иимпульсных цепей, содержащее заключенные в экран два переключающих геркона,переключающие контакты которых соединены между собой, а замыкающие контактыподключены к входу и выходу реле 12 .Такое устройство характеризуется недостаточной развязкой между входом и выходом реле.Целью изобретения является улучшениеразвязки между входом и выходом реле.Для достижения . этого реле снабженокомпенсирующими элементами, причем ком 1 изображено электромагнитное з; на фиг, 2 - схема электро- реле; на фиг. 3 - то же, вариЭлектромагнитное реле содержит тановленные в экране 1, являющемся корпусом два переключающих геркона 2 и 3, катушку управления 4,...

Номер патента: 819627

Опубликовано: 07.04.1981

Авторы: Зорин, Некрасов, Поляков, Сапрыкин, Ушаков

МПК: G01N 11/16

Метки: вискозиметр, колебательный

...устройство 5, представляющее собой электронный ключ. Коммутирующее устройство 5 управляется триггером управления 6, входы которого соединены с регистрирующими преобразователями 7. Преобразователи 7 находятся в том или ином состоянии в зависимости от взаимного расположения магнита 8, укреплен.ного на гибкой мембране 9, и магнитов 10 чувствительного элемента 11, параллельно которым расположены магниты 12, Один иэ выходов триггера управления связан с преобразователем периоц-амплитуда 13, который, в свою очерець, нагружен на вторичный самопишущий прибор 14.Вискозиметр работает следующим образом.При положении чувствительного элемента 11, показанном на фиг. З,а, срабатывает первый регистрирующий преобразователь 7, триггер 6 перебрасывается в...

Номер патента: 818911

Опубликовано: 07.04.1981

Авторы: Иванов, Мещеряков, Ушаков

МПК: B30B 15/00

Метки: дыропробивной, пресс, револьверный

...1 схематически изображен пресс,вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.Пресс включает в себя станину 1, тумбу 5 2, С-образную скобу 3 с направляющими 4,на которых размещен координатный стол 5.В С-образной скобе с помощью осей 6 закреплены револьверные диски 7, 8 с инструментом и фиксаторы 9, а в средней ее ча- О сти в пазу установлена на станине подштамповая плита 10, В верхней части станины 1 установлен привод 11 пресса с ползуном 12. На координатном столе установлены листодержатели 13, удерживающие 5 при обработке лист 14.Работает пресс следующим образом.Лист 14, захваченный листодержателями 13 координатного стола 5, подается этим столом на рабочую позицию между верхним О 7 и нижним 8 дисками револьверной головки. После...

Номер патента: 818876

Опубликовано: 07.04.1981

Автор: Ушаков

МПК: B29B 1/02

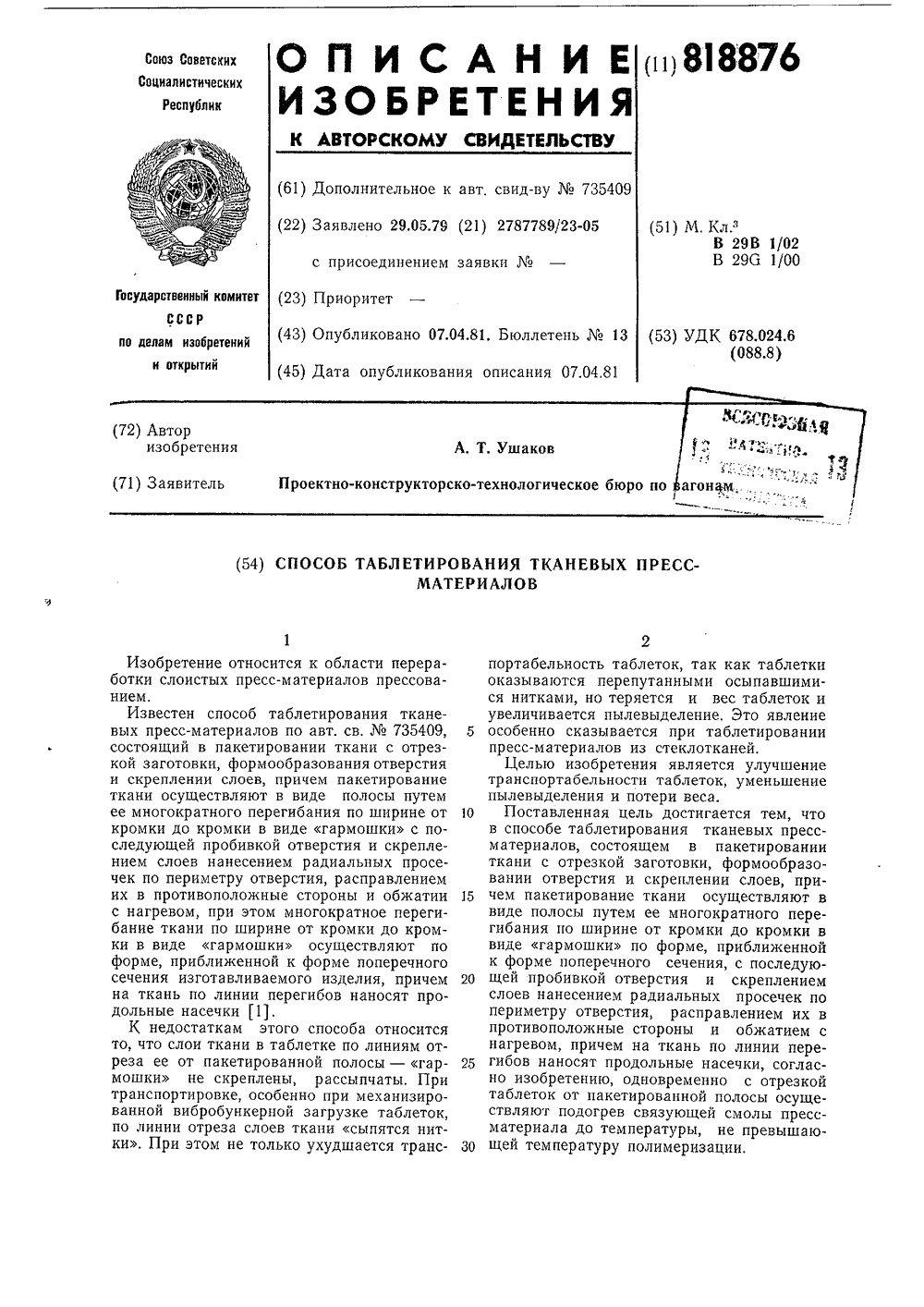

Метки: таблетирования, тканевыхпрессматериалов

...полоса со схемой расположения пробиваемого отверстия, радиальных просечек, оформленного 15 скрепляющего отверстия в пакете и отрезаемой таблеткой по позициям штампа;на фиг. 5 показаны варианты набора складок в поперечном сечении полосы;на фиг. 6. изображена примерная конфи гурация изделия, для которого предпочтителен набор слоев в полосе по форме, приближающейся к трапеции;на фиг, 7 изображена схема нанесения насечек на полотнище ткани по линиям 25 изгиба.Способ таблетирования осуществляется следующим образом.Полотнище тканевого материала 1 (одно или несколько) от кромки 2 до кромки 3 30 (фиг. 1) пакетируют складками в многослойную полосу (фиг. 2) в виде гармошки.Для того, чтобы обеспечить упорядоченное распределение складок и облегчить...

Номер патента: 818842

Опубликовано: 07.04.1981

Авторы: Буровский, Ушаков

МПК: B24C 1/00

Метки: аппарата, дробеметного, защиты

...6, распределительной камеры 7,10 15 20 25 30 ротор с лопастями 8, установленный на вал шпиндельного узла 4. Внутри корпус 1 покрыт защитной облицовкой, состоящей из переднего листа 9, заднего листа 10, верхнего элемента 11 и боковых элементов 12, удерживаемых в рабочем положении с помощью прижимных болтов 13 и упоров 14.Верхний элемент 11 на плоскости, обращенной к ротору 8, может быть снабжен выступом 15, проходящим вдоль всего ериметра стыка с элементами 12 и листами 9 и 10, Выступ 15 выполнен радиусом К, величина которого больше зазора стыка в 3 - 5 раз, На приведенных чертежах поз. 16 обозначены места налипания металлической пыли и абразива на намагниченные элементы защитной облицовки корпуса аппарата.В процессе работы...

Номер патента: 817624

Опубликовано: 30.03.1981

Авторы: Волобуев, Гречишкин, Ковалевский, Пыхтеев, Ушаков

МПК: G01R 33/12

Метки: вибрационный, магнитометр

...которого подключены возбуждающие преобразователи 4, регистрирующее устройство 10.Для использования низкочастотногоавтоколебательного вискозиметра в 30 качестве вибрационного магнитометраИсточники информации,принятые во внимание при экспертизе 1. Патент США Р 3622673,кл. 324-43, 1970,2. Авторское свидетельство СССРна конце вибратора 3 закрепляют исследуемый ферромагнитный образец 11, которыю помещают в зазор магнитопровода 12 и катушки 13, на которую подается постоянное или переменное напряжение О-. При взаимодействииполя образца 11 с полем катушки 13 происходит демпфирование колебаний вибратора 3 аналогично тому, как если бы он был погружен в жидкостьс определенной вязкостью. Степень демпфирования определяется магнитными свойствами...

Номер патента: 817447

Опубликовано: 30.03.1981

Авторы: Гусев, Иванов, Тюрин, Ушаков

МПК: F27B 7/20

Метки: вращающаяся, печь

...содержащей футерованный цилиндрический корпус с размещенным на внутренней поверх" ности футеровки подпорным порогом, 817447выполненным в виде многозаходного винта с наклоном витков к образующей корпуса печи 50 - 80 , подпорный порог выполнен шириной, равной 0,8 1,2 величины отношения шага винта его заходности.На фиг. 1 схематически изобраке на развертка корпуса вращающейся печи на участке установки подпорного порога, на Фиг. 2 - сечение А-А на фиг. 1.Корпус вращающейся печи на участке установки подпорного порога включает основную Футеровку 1 печи и порог 2 в виде многозаходного винта с углом витков А = 50 - 80 , ширинойЬ = 0,8-1,2 в " , где Н - шаг вин та и ь - число витков - эаходность.Вращающаяся печь работает следующим...

Номер патента: 817309

Опубликовано: 30.03.1981

Автор: Ушаков

МПК: F04B 43/00

Метки: насос, объемный

...и 4 распределительными органами обратными клапанами 10 и 11. ВсасыВающнй 3 и нагнетательный 4 патрубки с распределительными органами клапанами 10 и 11 расположены с противоположных, сторон корпуса 1 на линии, соединяющей оси пластин 5 и 6. В крышках между осями пластин выполнены дополнительные всасывающие 12 и нагнетательный 13 патрубки, снабженные дополнительными распределительнымиорганами (на чертеже ие показаны), например обратными клапанами, Патрубки 12 и 13 сообщены с полостью 14, образованной внутренней поверхностью ленты 7 и крышками. Пластины 5 и 6 посажены на валах 15 и 1 б (показаны пунктиром), установленных в подшипниках крышек (на чертеже не показаны). Размеры рабочей полости 2 обеспечивают зазор между стенками корпуса 1 и...

Номер патента: 817304

Опубликовано: 30.03.1981

Авторы: Дербишер, Приходько, Ушаков

МПК: F04B 1/00, F04B 25/00

Метки: поршневая

...а отношение объема межступенчатой емкости к о уцилиндра равно 0,2-0,5.На чертеже схематически изображена поршневая машина.Машина содержит цилиндры 1 и 2 с размещенными в них поршнями 3 и.4,расположенные в головке 5 цилиндровнагнетательные клапаны б и 7 и межступенчатую емкость 8 с размещенным в ней холодильником 9. Цилиндры 1 и 2 сообщены каналами 10 и 11 с межступенчатой емкостью 8, а нагнетательные клапаны б и 7 выполнены в виде вытеснительных поршией, образующих с головкой 5 цилиндров полости12 и 13, подключенные посредством обратных клапанов 14 и 15 к емкости 8. Емкость 8 сообщена через клапан 16 с ресивером 17. Отношение объема межступенчатой емкости 8 к объему цилиндра 1 равно 0,2-0,5.При работе поршневой машины газ из цилиндра 1...

Номер патента: 815289

Опубликовано: 23.03.1981

Авторы: Евлашин, Еремин, Лазуткин, Синько, Ушаков, Цел

МПК: E21C 27/32

Метки: гидравлический, привод, ударногоструга

...регуляторе перемещается, сжимая регулируемым винтом 18 упругий элемент 17, например, пружину и соединяет напорную магистраль с полостью О. Шток 3 перемещается по рисунку влево, а жидкость из полости С гидроцилиндра 2 вытесняется через кран 10 в полость А гидроцилиндра 1 подачи. Тем самым производится подготовка н это время цилиндра 1 подачи к работе по перемещению штока 3. Жидкость из полости В вытесняется через кран 10 и основной распределитель 9 на слив.В конце хода гидроцилиндром 1 переключается концевой выключатель 14, При этом основной распределитель 9 переключается на позицию а, а золотник в регуляторе 11 под действием упругого элемента возвращается в исходное положение, вытесняя жидкость из его торцовой полости через...

Номер патента: 814439

Опубликовано: 23.03.1981

Авторы: Баконин, Доманская, Малютина, Ушаков, Шишкин

МПК: B01J 19/00

Метки: полимеризатор

...плоскими кольцами.Аппарат содержит корпус 1 с рубашкой, вал 2, на котором установлены разделительные диски 3, между которыми на валу навиты геликоидальные винтовые мешалки 4, пустотелые ста- С каны 5 расположены с зазором относительно наружной говерхности геликоидальных винтовых мешалок 4, а на наружной поверхности стаканов установлена винтовая мешалка 6 ленточно го типа, причем стаканы посредством стоек 7 соединены с разделительными плоскими перегородками 8, расположенными в одной плоскости с разделительными дисками 3. Зазоры для пере- р тока смеси из секции в секцию образованы поочередно по оси полимеризатора между разделительными перегородками 8 и внутренней поверхностью корпуса 1, и между разделительными перегородками 8 и...

Номер патента: 814403

Опубликовано: 23.03.1981

Авторы: Безбородов, Мизонов, Муромкин, Тупицын, Ушаков

МПК: B01D 45/12

Метки: взрывоопасных, пыле-видных, сепаратор

...откоса разделяемого пылевидного материала,На фиг.1 изображен сепаратор, общий вид; на фиг,2 - разрез А-А на Фиг.1. Сепаратор содержит цилиндро-кони.ческий корпус 1 с вогнутой крышкой 2, коаксиально установленную в нем цилиндро-коническую вставку 3, закручиватель потока с поворотными лопатками 4, радиальные наклонные лопатки 5, установленные в верхней части вставки 3, входной патрубок 6, патру 814403бок 7 отвода газа с мелкой пылью и патрубки 8,9 отвода крупной пыли.Сепаратор работает следующим образом.Через входной патрубок б пыле- газовая смесь поступает в пространство между корпусом и вставкой, где ,происходит отделение крупных частиц иэ потока под действуем силы тяжести. Отделенные частицы выводятся через патрубок 8. Оставшаяся...

Номер патента: 814327

Опубликовано: 23.03.1981

Авторы: Заремская, Литвина, Луценко, Сахоненко, Ушаков

МПК: A47J 27/00

Метки: варки, пищи

...и нагреватель, выполненный в виде множильной ленты, навитой .на боковуюнаружную стенку варочной емкости (13"Недостаток известного устройства - ненадежная фиксация нагревательного элемента.Цель изобретения - обеспечениенадежной фиксации на стенках емкостинагревательного элемента,С этой целью нагревательный элемент укреплен посредством тиоколовоймастики.На чертеже представлено предлагаемое устройство.Устройство состоит из алюминиевогососуда 1 для пищи, на боковой поверхности которого размещен тканный элек-:тронагреватель 2,прикрепленный к сосу-"ду тиоколовой мастикой 3 марки АМ,5являющейся также наружной теплоизоляцией, облицовочного кожуха 4 изстали, окрашенного эмалью, ручки 5для переноски, двухстенной крышки 6 с уплотнительной...

Номер патента: 813828

Опубликовано: 15.03.1981

Авторы: Гуттерман, Ильинский, Карапетьян, Лазарев, Ушаков

МПК: H05B 7/12

Метки: ввода, дуговой, отверстиесвода, узел, электрода, электропечи

...через уголок 3 на своде 4, а меньшее основание 5,соединено с подвижным электрододержателем 6 через нажимное кольцо 7 с помощью разъемного кольца 8, размещенного вокруг электрода 9, и жестких тяг 10.Уплотнение электрода в своде дуговой печи осуществляется следующим образом.Выделяющиеся при работе печи пыль и газы через околоэлектродные зазоры свода 4 попадают в замкнутую полость, ограниченную тканевым гофрированным уплотнителем 1, который препятствует выходу печных газов в атмосферу цеха. Высота уплотнителя 1 определяется с учетом величины максимального вертикального перемещения электрода 9. При перемещении электрододержателя 6 вместе с кольцом 8813828 Формула изобретения Составитель 1; РабиновичТехред А. Бойкас Корректор г....

Номер патента: 813488

Опубликовано: 15.03.1981

Авторы: Романов, Ушаков, Харитонов

МПК: G08C 19/16

Метки: передачи, приемасигналов

...чертеже приведена схема устройства.Устройство состоит из группового устройства для приема к передачи ГПП) и нескольких абонентских при-. емопередатчиков (АПП), соединенных общей линией связи. ГПН содержит управляемый стабилизатор 1 тока, блок 2 управления, коммутатор ("прием-передачаф) Зстабклктрон 4, оптрон 5 к усилитель б, АПП содержит стабилктрон 4, оптрон 5,. усилитель б и транзистор 7.Устройство работает следующим образом. 35В режиме передачи информации от ГПП и АПП с выхода блока 2 управления осуществляется включение коьюутатора 3 в положение 1, а со входа ГПП обеспечивается управление ста- , 3) билизатора 1 тока с помощью передаваемого кода.В режиме передачи информации от АПП к ГПП с выхода блока 2 Управления...

Номер патента: 812538

Опубликовано: 15.03.1981

Авторы: Мазальский, Ушаков

МПК: B24B 35/00

Метки: суперфиниширования

...цель достигается тем, что устройство снабжено гильзойт установленной на валу с возможностью установочного поворота относительно его оси и находящейся в контакте с эксцентричными втулками.На фиг. 1 схематически изображено предлагаемое устройство, продоль- ный разрез на фиг. 2 - разрез А-А. на фиг. 1.Предлагаемое устройство включает приводной шкив 1, поворотную гильзу 2, посредством пальцев 3 и 4 связанную с эксцентричными втулками 5 и б, расположеннцми на валу 7, Поворотнаяза 2 на одном торце имеет зубки 15. Каретки установлены в корпусе16 на направляющих 17 качения.На каретках могут быть расположены известные инструментальные голов-ки с абразивными брусками (Йе показаны). Устройство включает также гайки 18, пружину 19, лимб...

Номер патента: 808810

Опубликовано: 28.02.1981

Автор: Ушаков

МПК: F27B 7/18

Метки: вращающейсяпечи, теплообменник, цепной

...тем,что в цепном теплообменнике вращающейся печи, содержащем укрепленные15 одним концом на внутренней поверхности корпуса печи свободновисящиецепи и подвешенные к их свободнымконцам грузы, последние выполнены ввиде подвешенных эа вершину конусо 20 образных тел с конусностью в пределах от 5 до 90На чертеже изображен цепной теплообменник.К внутренней поверхности корпуса2 1 печи, с налипшим на него шламом2, прикреплены цепи 3 с грузом 4 твыполненным в виде конусообразноготела с плоским основанием.Устройство работает следующим30 образом.808810 Формула изобретения Составитель Л.Петроваь Техред А.Савка Корректор Н.Стец Редактор А Заказ 3677 0 Тираж ВНИИПИ Госуда по делам и 113035, МосквПодкомитета СССРи,открытийушская наб.,сно рственно обретен...

Номер патента: 808807

Опубликовано: 28.02.1981

Авторы: Галанин, Екимов, Илинич, Лапаев, Островлянчик, Ушаков, Чащин

МПК: F27B 7/00

Метки: дляего, зонойвращающейся, печи, сушильной

...предлагаемого способа содержит; колосниковый холодильник 1, вращающуюсяпечь 2, сушильную зону 3 печи, исполнительный механизм 4 шибера, ре.гулятор 5, дифференциатор 6, датчик7 температуры в конце зоны сушки,808807 Формула изобретения Составитель В,АлекпРедактор В.Матюхина Техред М,ФедорнакЗак Рректор Н.Степ аэ 387740 ВНИИП по 11303одписное Тираж И 5Государственного комитета СССелам изобретений и открытийМосква, Ж, Раушская наб.,Патент , г, Ужгород ул. Проектйая, 4 Филиал датчик 8 температуры в начале зоны сушки и измеритель 9 влаги шихты,Предлагаемый способ с помощью устройства осуществляют следующим образом Сигналы от датчиков 7 и 8 температуры в конце зоны сушки и в начале зоны сушки поступают на дифференциатор б, куда подают...

Номер патента: 808403

Опубликовано: 28.02.1981

Авторы: Евстишенкова, Лавут, Марковская, Ушаков

МПК: C03C 7/04

Метки: стеклокристаллическое, эмалевоепокрытие

...вес.Ъ:, Б 10 о 65,9-70, СаО 4,6-5; НаО 06-1; 2 пО 3,6-4,6; КО 2,8- 3,6; РОб 1,8-2,2, Сг 03 0,3-1; 01 О 20 1,3-1,5; М 90 2,7-3,7; Ь 1 О 8,1-9,3 СаР д. 3, 1-3, 4,В табл. 1 приведены примеры эмалевого покрытия.Т а б л и ц а 1 Р О 5 1,8 2,0 2,2 Б 10 2, 65,9 67,9 70,0808403 Продолжение табл. 1 Компоненты 1,0 0,33,7 0,5 Сг 0М 90СаО 2,7 3,2 4,8 10 4,6 5,0 4,6 3,6 4,1 1,3 1,5 И 10 Иа 20 СаГ 2 9,3 8,6 8,1 0,8 1,0 06 3,6 3,2 2,8 3,3 3,4 3,1 20 25 Таблица 2 Свойства вестны редлагаемый 120-130 КТЛР 950 в840 жиг 0 Потер пящей в теч мг/см веса в0-нойие 24 ч Потеря веса пкрытия в кипя40-ной ННОЕчение 24 ч,мг 0)05 0,0 см 0 Электрическо противление, е р о 5,ретения эффициен и темпер льно сод оотношен 65,9-70 2 пО 3,6 тов ату снижения...

Номер патента: 804911

Опубликовано: 15.02.1981

Авторы: Астафьев, Бобров, Ушаков

МПК: F16D 3/18

Метки: зубчатая, муфта

...фиг. 1 представлена зубча 25 тая муфта, продольный разрез; нвФиг, 2 - разрез А-А на фиг. 1; наФиг. 3 - зубчатая муфта с выступамии упругими элементами под углом коси вращения обоймы, продольный раз 30 рез, на фиг, 4 - вид Б на Аиг. 3.Зубчатая муФта состоит из ведущей полумуфты, выполненной в виде втулки 1 с наружными зубьями и ведомой полумуфты, выполненной в виде обоймы с внутренними зубьями и состояц 1 ей из двух колец 2 и 3. Последние установлены соосно и прилегают друг к другу по торцам, расположенным в плоскости, перпендикулярной оси вращения обоймы. Кольца соединены между собой болтом 4 с возможностью взаимного углового смещения. Каждое кольцо имеет выступ, выполненный в данном случае съемным. Между выступами 5 и 6 разноименных...
