Ушаков

Номер патента: 1306858

Опубликовано: 30.04.1987

Авторы: Коробинцев, Маркин, Муханин, Ушаков

МПК: B65G 51/32

Метки: контейнерного, пневмотранспорта, приемная, станция, трубопроводного, установок

...для приема состава контейнеров 6, а именно втулка 2 выставлс на толкателем 7 в цоложсцие приема. Толкатсль 8 с захватом 9 убран в крайнее заднее положение.В процессе торможения состава контейнеров воздушное давление, создаваемое уплотнением 18 контейнера 6, одинаково, как перед втулкой 2, так и в камере 1, что це позволяет втулке 2 с манжетой 3 смещаться.В момент стыковки (показацо ца фиг. пунктиром) контейнер 6 через кольцо 5 закрывает отверстие втулки 2 и приводит ее в движение. При движсггии втулки 2 совместно с контейнером 6 в приемной камересоздастся воздушное давление, воздействующее на уплотцительцую манжету 3 и через отверстие во втулке 2 на контейнер 6, приводящее к торможению и остановке состава контейнеров. После...

Номер патента: 1306695

Опубликовано: 30.04.1987

Авторы: Кузьмин, Медведев, Николаев, Орлов, Ушаков

МПК: B24B 11/00

Метки: поверхностей, сферических, финишной

...элемента за счет исправления перекоса сферы.На чертеже представлена схема реализации предлагаемого способа.На рабочей поверхности сферического притира 1 размещены ограничительное кольцо 2 и цилиндрическая колодка 3, имеющая на торцах с одной стороны гнездо с ножевой опорой по периферии, а с другой стороны - эксцентрично расположенное центровое гнездо, предназначенное для контакта с поводком 4 нагружающего элемента 5. Обрабатываемая заготовка 6 устанавливается в ограничительное кольцо 2 и прижимается к сферической поверхности притира ножевой опорой колодки 3.Предлагаемый способ реализуется следуюш,им образом.Притир 1 получает вращение от привода и передает его посредством фрикционной связи заготовке 6 и ограничительному кольцу 2...

Номер патента: 1306660

Опубликовано: 30.04.1987

Авторы: Кицюк, Рева, Сидун, Ушаков

МПК: B23G 1/00

Метки: станка, токарного

...21, являющиеся опорами вала 19. Ведущая шестерня 9 взаимодействует с 45 зубчатым колесом 10, а ведомая шестерня 17 - с зубчатым колесом 11, причем за счет того, что рычаг 13 подпружинен, зубчатое колесо 10 всегда находится в зацеплении с ведущей 50 шестерней 9. Резец 22 устанавливается в резцедержателе 5, который крепится к ползуну 23, перемещающемуся в основании 1. Ход ползуна обеспечивается регулировочными винтами 24, 55 расположенными на торце основаниясо стороны резца 22. Принод приспособления закрывается кожухом 25 во избежание несчастных случаев. Приспособление работает следующимобразом.В шпиндель 7 станка устанавливается цанговый патрон 6 с жестко установленной на нем ведущей шестерней9, а вместо резцедержателя...

Номер патента: 1305842

Опубликовано: 23.04.1987

Авторы: Пакидов, Ушаков, Хабузов, Худяков, Широков

МПК: H03K 7/08

Метки: модулятор, преобразователя, стабилизированного, широтно-импульсный

...Ср, На инверсном выходе второго триггера 7формируется импульсная последовательность со сдвигом на Ср относительнонапряжения на инверсном выходе первого триггера 6,10Пусть только что проследовал тактовый импульс от задающего генератора 2 и на конденсаторе 18 напряжениеравно нулю, В зависимости от величиныуправляющего напряжения изменяется 15величина базового тока управляющеготранзистора 15, коллекторным токомкоторого заряжается конденсатор 18Причем ток заряда (ток коллектора)практически постоянен и напряжение 20на конденсаторе 18 нарастает линейнодо пробоя стабилитрона 8 (фиг, 2,поз. 21). В момент достижения порогового значения напряжения У срабатывает пороговый элемент 3 и на его 25выходе напряжение становится нулевым. В результате,...

Номер патента: 1305725

Опубликовано: 23.04.1987

Авторы: Лукашенок, Тотиашвили, Ушаков

МПК: G06G 7/22

Метки: генератор, сигналов, синусоидальных, электромеханический

...корпуса, первое направляющее отверс 50Путем вращения винта 23 перемещения производится перемещение каретки 21 вместе со штоком 19 и диаметральной плоскости планшайбы 13 в зоне их взаимного контакта и устанавливается требуемое значение фазового угла с учетом определенного положения перекянчателя 6, переключающего полярность. Изобретение относится к устройствам формирования гармонических сигналов и может быть использовано в аналоговых вычислительных машинах,Целью изобретения является повышение точности. К=К,+ ЬКГх3,На фиг, 1 дана функциональная электрическая схема генератора; на Фиг. 2 -эскиз конструкции; на фиг. 3 - планшайба, поперечный разрез; на фиг, 4 -условная поперечная развертка контактной боковой поверхности планшайбы;на...

Номер патента: 1305504

Опубликовано: 23.04.1987

Авторы: Баландина, Гримитлин, Живов, Колкота, Осадчий, Потехин, Ушаков, Шикаленко, Яшкуль

МПК: F24F 13/06

Метки: воздухораспределитель

...работает следующим образом,Приточный воздух поступает вовходной патрубок 1 и, проходя по каналам, образованным лопатками 4 закручивателя, приобретает вращательное движение и за счет центробежной силысмещается к стенкам корпуса 2. Приэтом в центральной части корпуса 2 после закручивателя образуется зонаразрежения, засчет чего воздух изперемещения (не показано) эжектируется через центральное отверстие в отражателе 3 и перемешивается с приточным воздухом, поступающим из впускно"го патрубка 1.При расположении отражателя на расстоянии от края корпуса 2 закру 5504 2 5 10 15 20 25 35 40 При этом воздухораспределитель позволяет в широком диапазоне изменять форму струи и температурные и скоростные характеристики, что крайне необходимо для систем...

Номер патента: 1305196

Опубликовано: 23.04.1987

Авторы: Климова, Кулемин, Ляшенко, Пудинов, Ушаков

МПК: C23F 1/00

Метки: металлов, травления, ультразвукового

...коррозии (перетрав металла), а также снижение потерь основного металла.Кроме того, демпфирующая пленкаингибитора на поверхности металлапринимает на себя ударное воздействиезвуковой волны, тем самым предотвращает возникновение изменений в структуре металла (а именно, дислокаций,вакансий, упругих напряжений ит.д,).Это позводяет исключить разрушениеосновного металла за счет приникновения кислоты вдоль дефектов, границзерен, что также значительно снижаетпотери металла.Пленка ингибитора проявляет демпфирующее свойство в том случае, когдаамплитуда колебательной скоростиультразвуковой волны больше порогакавитации кислотного раствора, номеньше порога кавитации ингибитора.При наложении ультразвука с амплитудой колебательной...

Номер патента: 1304955

Опубликовано: 23.04.1987

Авторы: Анищенко, Дрозденко, Ермаков, Ирха, Мажукин, Налча, Новиков, Остроух, Смирнов, Ушаков, Шебаниц

МПК: B21C 37/12

Метки: винтовыми, гофрами, линия, спиральношовных, труб

...11, которЫй своим заданным перемещением поддерживает постоянный зазор между кромками трубы 25, По прохождении люнета 11 трубу 25 режут отрезным станком 12 на мерные длины и отправ1304 ляют на участок калибровки концовтруб 25,Основной причиной низкого качества спиральношовных труб 25 с винтовыми гофрами, изготовляемых по традиционной технологии, является неустойчивая деформация гофра 3 вовтулке 9, приводящая к появлениювдоль спирального гофра плоских площадок, Площадки обусловливают граненность трубы 25 и, как следствие,закупорку втулки 9, несовпадение кромок полосы 4 во втулке 9 перед сваркой и коробление полосы 4, Крометого, при свертке полосы 4 в трубу25 без ее поджима к втулке 9 изменяются радиусы кривизны гофра 3, уменьшается...

Номер патента: 1302038

Опубликовано: 07.04.1987

Авторы: Алексеенко, Белов, Ушаков

МПК: F16B 13/06

Метки: анкерного, болта, распорная, цанга

...удерживаются на немвследствие взаимного зацепления ихпротивоположно расположенных выступов 5 и б. Полуцанги 1 и 2 расположены на анкерном болте 11 с зазорами 12,Анкерный болт 11 совместно с надетой на него распорнай цангой вставляется в отверстие, диаметр которого 55равен диаметру анкерного болта. Коническая наружная поверхность полуцанг,взаимодействуя со стенками отверстия,упруго деформируется, их внутренняяповерхность абжимается вокруг анкерного болта и контактирует с ним большей своей частью, Так как полуцангина анкерном болте установлены с некоторым зазором 12, боковая сторона10 полуцанги, упруго деформируясь,занимает положение, исключающее перехрест с соседней полуцангай, Боковая сторона 10, стремящаяся отойтиот анкерного болта,...

Номер патента: 1301932

Опубликовано: 07.04.1987

Авторы: Иванов, Лисин, Ушаков

МПК: E02F 3/08

Метки: оборудование, рабочее, траншейного, цепного, экскаватора

...положения режуще-транспортирующих элементов при входе в забой. На фиг. 1 показано рабочее оборудование цепного траншейного экскаватора, общий вид; на фиг. 2 - узел взаимодействия упора с роликами с последующим режуще-транспортирующим элементом; на фиг. 3 - ориентация ролика в направляющей. Рабочее оборудование цепного траншейного экскаватора содержит раму 1 с ведущей и ведомой звездочками 2, опорными роликами 3, тяговую цепь 4 с режущетранспортирующими элементами, с режущей частью 5 и транспортирующей 6, оборудованными упорами 7 с роликами 8 на конце, зачистное приспособление 9, на котором в нижней части установлена направляющая 10.Упоры 7 смонтированы так, что при работе на прямом участке опираются роликами 8 на переднюю часть...

Номер патента: 1301488

Опубликовано: 07.04.1987

Авторы: Егоров, Мизонов, Ушаков

МПК: B02C 15/04

Метки: мельница, среднеходная

...так для мельницы с тремя валками это есть правильный шестиугольник (фиг. 5), а для мельницы с четырьмя валками - правильный восьмиугольник (фиг. 4).Соответственно углы многоугольников2,- 3 равны - 1 е и - о .3 4Мельница работает следующим образом. Размалываемый материал подаетсячерез корпус 1 на вращающийся валом 3 размольный стол 2, который перека тывает валки 4, расположенные на рычагах 5 и нагруженные упругими элементами 20,расположенными между рамой и нажимным кольцом 13. Величина 40усилия на валке 4 зависит от его положения относительно нажимного кольца 13 и положения дополнительного нажим- ного кольца 22 относительно корпуса, 1301488Что В сВОю Очередь регулируется положением тяг 24 относительно скоб26. При попадании под...

Номер патента: 1299622

Опубликовано: 30.03.1987

Авторы: Егоров, Мизонов, Михеев, Ушаков

МПК: B02C 15/06

Метки: размольная

...остаются в коничес"кой части и измельчаются валками 2 до тех пор, пока их крупность, определяемая кратностью измельчения, недостигнет величины, допускающей уносчастиц потоком газа со скоростью,имеющейся в зазоре между цилиндрической частью 8 и вращающейся цилиндрической чашей 1,Размольная установка, содержащаявращающуюся цилиндрическую чашу,валки, течку сырья и устройство дляподачи вентилирующего газа, о т -л и ч а ю щ а я с я тем, что, сцелью повышейия качества измельченного материала за счет снижения разброса его Фракционного состава и повышения экономичности процесса измельчения, устройство для подачивентилируюшего .газа выполнено в виде размещенного внутри вращающейсяцилиндрической чаши с зазором к еевнутренней поверхности...

Номер патента: 1298426

Опубликовано: 23.03.1987

Авторы: Проскурин, Стручков, Ушаков, Хоженец

МПК: F04D 29/28

Метки: колеса, лопаточного, рабочего

...п изготовлени виде стакан та. В дне ст куда после ку 6. Такой уменьшить изводительн товления. 11298426 формула изобретения Составитель А. КулигинРедактор О. Головач Техред И. Верее Корректор И. ЭрдейиЗаказ 747/35 Тираж 575 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к вентиляторостроению и касается лопаточных рабочих колес. Цель изобретения - уменьшение трудоемкости,На чертеже представлено поэтапное изготовление рабочего колеса.Способ изготовления лопаточного рабочего колеса включает получение цилиндрической заготовки путем вытяжки листа в виде стакана 1 с формовкой...

Номер патента: 1296928

Опубликовано: 15.03.1987

Авторы: Ушаков, Щербинский

МПК: G01N 29/04

Метки: сварных, соединений, ультразвукового

...эхо-импульсов для волн сгоризонтальной и вертикальной поляризацией определяют тип дефекта. Составитель Н.Слюсаренко Техред П.Олейник Корректор С.Черни Редактор Н.Киштулинец Заказ 771/46 Тираж 777 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5 ФПодписное Производственно-полиграФическое предприятие, г,ужгород, ул,Проектная,4 Изобретение относится к неразрушающим средствам и методам контроля и может быть использовано при ультр звуковом контроле сварных соединени сферических и цилиндрических изделиЦель изобретения - повышение надежности контроля за счет определения формы дефекта.На чертеже показана схема реализации способа ультразвукового контр ля сварных...

Номер патента: 1296258

Опубликовано: 15.03.1987

Авторы: Антипанов, Гридневский, Кочубеев, Масленников, Ушаков

МПК: B21D 5/06

Метки: поштучного, производства, швеллеров

...радиуса гиба К по ходу прокатки, а численные значения К находятся в интервале между величинами К и К , т.е.В этйх проходах все радиусы гиба К лежат на одной вертикали уу40В чистовых (двух последних) проходах радиусы гиба К одинаковы и каждый из них исходит из одной точки, т,е, ширина участка В стенки 1 профиля остается постоянной, как и в про межуточных проходах, а размер полки 2 несколько уменьшается.Так как черновые калибры при поштучном профилировании швеллеров выполняют, как правило, закрытыми, полоса, формуемая по предлагаемому способу, не теряет продольной устойчивости в этих калибрах, Из-за большой разницы в величинах К и Кэ необходимо постепенное уменьшение вели чин К, что и делается в промежуточ ных проходах. Очевидно,...

Номер патента: 1294956

Опубликовано: 07.03.1987

Авторы: Зеегофер, Крашенинников, Ушаков

МПК: E05B 37/22

Метки: бесключевой, замок, кодовый

...и какое бы то ни было перемещениеригеля 7 в корпусе 1 оказывается невозможным,Для запирания замка по фиг.2 запирающий выступ 14 на ригеле 7 заглубляют в цилиндрическую поверхностьпоследнего и вводят в полость 10 кор пусав любом положении и без предварительного набора нулевого кода,при этом совпадение оси запирающеговыступа 14 с осью сквозной аксиальной канавки 12 в поверхности полости1 О корпуса недопустимо, так как эапирания замка не произойдет. При попадании запирающего выступа 4 в однуиз аксиальных глухих канавок 13 за-.пирающий выступ 14 выдвигается пружиной 19 в рабочее положение и происходит запираиие замка.В случае наличия на стороне запирания запирающего выступа 14 скоса,заглубление его в поверхность ригеля7 происходит...

Номер патента: 1293638

Опубликовано: 28.02.1987

Авторы: Белый, Вопилкин, Ушаков

МПК: G01N 29/04

Метки: ультразвукового

...1 эти волны и определяют наличие дефекта 4 и глубину его залегания в изделии 3. Затем устанавливают прием. ный преобразователь 2 на изделие 3 в положение 1 и принимают поочередно импульсы поперечных (А ) волн, отраженных от донной поверхности изделия и дефекта 4 или от дефекта и донной поверхности изделия. Передвинув преобразователь 2 в положение 11, принимают импульсы продольных волн (А ), трансформированные и отраженные от дефекта 4 или трансформированные и зеркально отраженные от донной поверхности изделия 3. Определяют разность максимальных значений амплитуд А -А в децибел-о,ыВ (ь-н) лах, Вычисляют поправку егде 8 - коэффициент затухания поперечных волн, 1 - толщина изделияВычитают эту поправку из разности (А-,А,) и по...

Номер патента: 1293602

Опубликовано: 28.02.1987

Авторы: Арестова, Сотников, Ушаков

МПК: G01N 25/02

Метки: возникновения, заготовках, механических, напряжений, температуры, термопластов

...осуществляют следующим образом.Проводилось определение температуры возникновения механических напряжений в образце иэ ПЭНП марки 10803- 20, Размер образца в рабочей части:20 дпина 0,78 м, сечение 0,022 м х х 0,006 м. На образец наносились метки в виде линий с интервалом 0,076 м вдоль образца. Образец помещался в термокамеру (сушильный шкаф ВШ,035 А). Исходное расстояние 2 между метками измерялось катетометром КМ, Температура термокамеры изменялась со скоростью 60 Кч за счет изменения электрического напряжения, подводимого к нагревателю термокамеры. Соответственно изменялась температура образца, при этом перепад по толщине образца не превышало1 С. При приращении температуры образца на 1 С каждый раз катетометром регистрировалось новое...

Номер патента: 1292830

Опубликовано: 28.02.1987

Авторы: Мизонов, Михеев, Песнохорова, Ушаков, Шувалов

МПК: B02C 15/04

Метки: валковая, мельница

...патрубок, вращающийсястол с размольной дорожкой, установленные на ней вращающиеся на осяхразмольные валки, а также смонтированные над ней с зазором подпорныеэлементы, выполненные в виде вертикальных изогнутых перегородок, начинающихся у внутреннего и оканчивающихся у внешнего края размольнойдорожки в месте расположения раэмольных валков, о т л и ч а ю щ а я с ятем, что, с целью повышения производительности при высокой кратности.35 измельчения, вертикальные изогнутыеперегородки выполнены в виде спиралей, прерывающихся у линии контактавалков с размольной дорожкой,Составитель Л. ЧубуковаТехред В.Кадар ректор М. 111 ароши Редак Т, Парфено з 3118В 73комитета Си открытий одписн шская наб., д Производственно-полиграфическое...

Номер патента: 1291377

Опубликовано: 23.02.1987

Авторы: Мазальский, Нирман, Ушаков

МПК: B24B 35/00

Метки: суперфиниширования

...головок 13, Каретки 5 и 6 устанавливаются в корпусе 7 в направляющих 14. Каретки 5 и 6, находящиеся в среднем положении хода 1/2, где 3 - ход кареток, соединены между собой дополнительно пружинами 15 и 16, находящимися в свободном состоянии. Пружины размещены между каретками в плоскости, перпендикулярной их перемещению и жестко закреплены с помощью кронштейнов 17 и 18 на корпусах кареток и соединены между собой на концах проставками 19 и 20, причем оси симметрии пружин 15 и 16 расположены на линии, соединяющей центры 21 и 22 тяжести масс обеих кареток.Суперфинишное устройство работает следующим образом.Приводной механизм приводит во вращение вал 2, который через шатуны 3 и 4 сообщает возвратно-поступательное движение двум...

Номер патента: 1286377

Опубликовано: 30.01.1987

Авторы: Ковальская, Надеинский, Сергеев, Тимофеев, Ушаков

МПК: B23K 31/06

Метки: бесфлюсовой, пайки, полых, профилей

...в замкнутом об ьеме получается избыточное давление газов, кислород не поступает в зону стыка. Поэтому паяемые кромки окисляются незначительно. При дальнейшем нагревании припоя до температуры пайки происходит его затекание в зазор между торцами втулок. При этом флюсующие компоненты припоя связывают то небольшое количество окислов, . которое получилось в первоначальный момент нагрева стыка, а остатки газов и об- ЗО разовавшиеся шлаки вытесняются жидким припоем через зазор между вставкой и паяемыми деталями, при этом гарантированный зазор между ними должен быть 0,02 - 0,05 мм либо вставка может выполняться по плотной посадке и иметь лыску, рас положенную перпендикулярно плоскости стыка с той же величиной зазора. Полная герметичность...

Номер патента: 1285037

Опубликовано: 23.01.1987

Авторы: Казаков, Пекарский, Петров, Ушаков

МПК: C22B 15/08, C22B 15/12

Метки: меди, порошка

...92 80 94 94,5 90-95 82 120-150 75 93 98 82 80 П р и м е ч а н и е. Содержание меди в растворе0,45-0,50 г/л, рН раствора 3,3,без перемешивания.1Зависимость величины выхода ларош. на, об,/мыле, с алюминиевой стружкой ка меди, Х, и интенсификация процес" приведена,в табл.4.са. ч от скорости вращения барабг.15-18.25-30 35-40 Количествокатализатора,г/м 0,5 1 2 4) Зависимость выхода порошка меди, Е, и интенсификации процесса, ч, от соотношения меди в растворе и метаиТаблица 5 Величина выхода медиЕ, через время,ч Соотношение меди враствореи метал 0,5 лического алюминия 95 95 99,5 100 94 95 97 93 98 1:3 98 1:4 92 П р и м е ч а н и е. Перемешивание со скоростью3-5 об/мин, содержание медив растворе 0,45-0,50 г/л,рН раствора 3,3. Зависимость...

Номер патента: 1284961

Опубликовано: 23.01.1987

Авторы: Антонова, Иоффе, Ковнер, Мирова, Светлаков, Ушаков

МПК: C03C 8/08

Метки: стали, эмаль

...до полногоопровара с последующей грануляциейна воду. 1 2 3 4 Р,О,810 12,0 11,5 0,7 0,5 13,5 11,7 1,0 0,6 Тд 02 2 3 А 12 Оэ1,5 1,5 0,8 1,5 2,0. 1,0 М 80 0,5 15,0 14,0 Яа ОЯа 20+1 Л 2 О Эмалевый шликер наносят на загрун- ЗО тованные изделия и обжигают 5-6 минпри 710-820 С.Свойства эмали предлагаещах составов даны в табл. 2,Т 10+Ег 021 л.ОЕгО Таблица 2 Состав эмали Свойства эмали 2 3 4 Температура обжига, С 720 710 680 700 КоэфФициент диффузионного отражения, Е 83 83 0,23 0,13 0,17 470 465 460 465 45 46 Потеря веса после 4-часового кипячения в едком натре, мг/смг 0,15 0113 014 Ов 15 Изобретение относится к составам эмалей для стали и может быть использовано при эмалировании изделий хозяйственно-бытового назначения: посуды, внутренних...

Номер патента: 1284707

Опубликовано: 23.01.1987

Автор: Ушаков

МПК: B23B 15/00, B23B 31/20

Метки: автоматах, заготовок, отрезки, стороны, съема, токарных

...деталь 32, выталкиватель 16, коснувшись ее торца, останавливается, а остальные элементы устройства продолжают двигаться влево, сжимая упругий элемент 31 до тех пор, пока регулировочная гайка 19 не коснется торца зубчатого колеса 11. В этот момент шток 9 вместе с цангой 12 останавливаются. Далее, поскольку цилиндрическая поверхность 28 выталкивателя 16 освободила тела 22 качения, происходит движение стойки 2 и шпинделя 5 влево, вызывающее обжатие цанги 12, при этом кольцевая проточка 24 отжимает тела 22 качения внутрь штока 9. Обжатие цанги 12 происходит до тех пор, пока кольцевая проточка 25 не совпадает с телами 23 качения. В этот момент за счет центробежных сил, а также под действием подпружиненного ползуна 30 тела 23...

Номер патента: 1283986

Опубликовано: 15.01.1987

Авторы: Подберезин, Рабинович, Ушаков

МПК: H04B 3/46

Метки: линии, регенераторов, связи, телеконтроля

...отсутствием сигнала на выходе второй ступени переключателя 11, подаваемого на блок ключей 9.Выбор контролируемого регенератора 8 внутри группы определяется подачей соответствующей команды от формирователя 2 команд телеуправления по каналу 7 на вход регистра 10 сдвига. Таким образом, контрольный выход нужного контролируемого регенератора 8 подключается к входам пикового детектора 12 и обнаружителя 13 кода, При нормальной работе контролируемого регенератора 8 (наличие на его выходе импульсов и отсутствие нарушений кода) на все входы элемента ИЛИ 16 подаются сигналы, которые, проходя через него, открывают ключ 17, и сигнал генератора 18 через ключ 17 подается в канал 6 телеконтроля и фиксируется на оконечной станции 1 приемником 3, При...

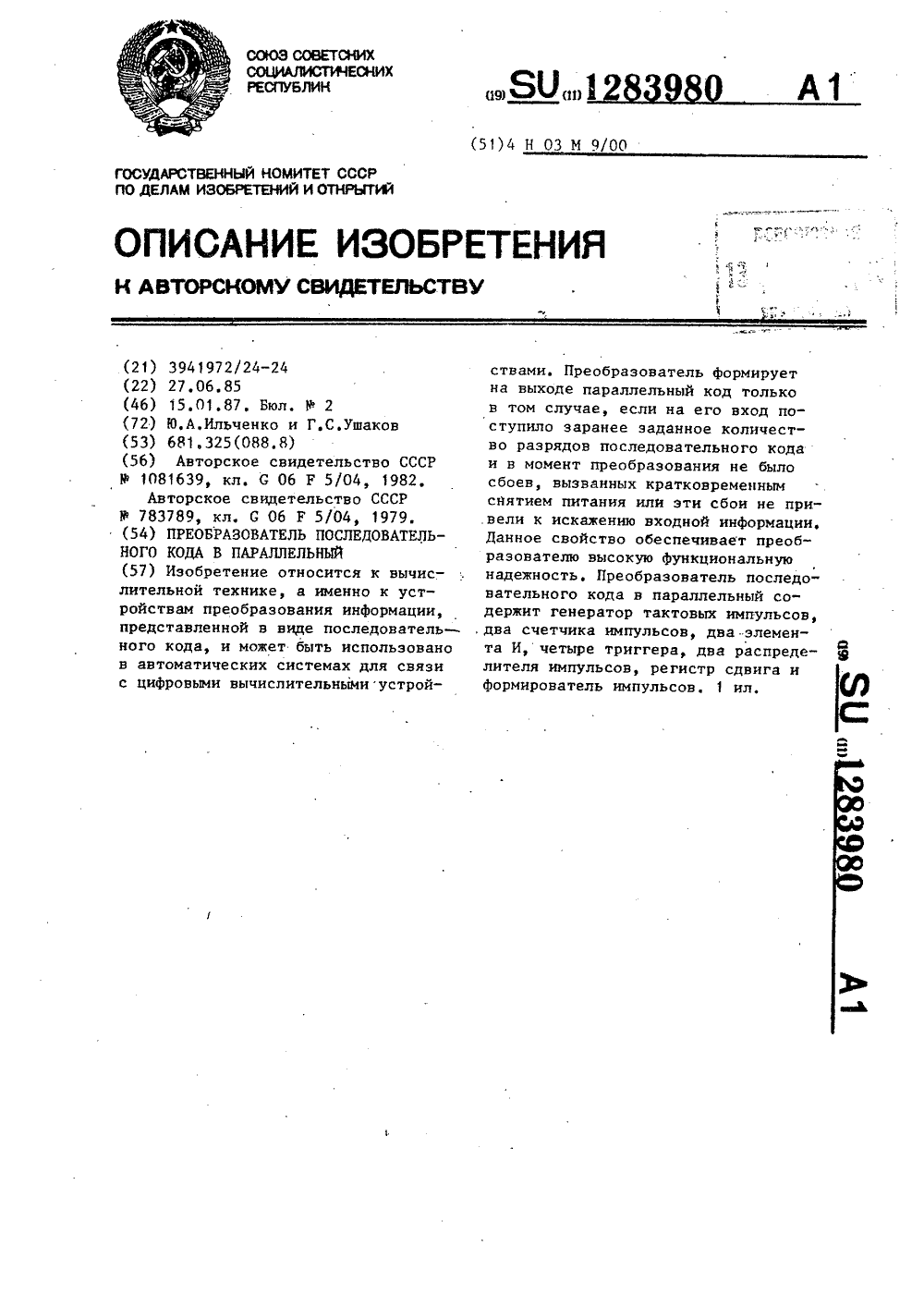

Номер патента: 1283980

Опубликовано: 15.01.1987

Авторы: Ильченко, Ушаков

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...импульсы поступают на вход регистра 7 сдвига в ко 1 О тором под воздействием тактовых импульсов с выхода первого распределителя 8 импульсов происходит продвижение информации, и одновременно информационные импульсы, соответству 15 ющие коду "1"через второй элементИ 5 поступают на счетный вход второготриггера 6, В 32-рязрядном коде,поступающем по входу 14, содержитсяразряд четности, дополняющий инфорОО мацию до нечетного состояния, Такимобразом, при поступлении всех 32-хразрядов кода на выходе второго триггера 6 Формируется разрешающий сигнал если количество единиц" в ко 25 де было нечетное. После прохождения32-х импульсов следует пауза, В этотмомент времени на вход установки в"0" второго счетчика 10 сигналы неоступают, а на счетный вход...

Номер патента: 1283922

Опубликовано: 15.01.1987

Авторы: Иванов, Михайлов, Ушаков

МПК: H02H 7/093, H02P 5/06

Метки: регулируемый, электропривод

...напряжение преобразователя 2 и заданную величинускорости электродвигателя 1. В нормальном (не аварийном) режиме навыходах блоков 19 и 9 защиты имеем 3922 2 логические сигналы "1". При этом сигнал на выходе компаратора 11 равен так как / 13 / / Б /. На выходе компаратора 12 сйгнал может быть ",1" или "О": при нарастании сигнала / Б/имеем "1", а при его снижении - (. При неисправности в цепи тахо- генератора в блоке 9 защиты нарушается соответствие сигналов Б, и П и на вход блока 3 защиты из блока 9 защиты поступает сигнал несоответствия (нуль) и преобразователь 2 отключается, а электродвигатель 1 тормозится,При неисправности в блоке 4 управления (содержащем в общем случае систему Фазоимпульсного управления, регуляторы скорости и тока,...

Номер патента: 1283595

Опубликовано: 15.01.1987

Авторы: Пиунов, Пищалко, Сейланов, Ушаков, Шевченко

МПК: G01N 3/08

Метки: испытания, прочность, хрупких

...упругая рама, выполненная из двух концентрично установ-ленных колец 2 и 3. На контактирующихповерхностях последних выполнены пазы 4 и 5, расположенные по окружности колец 2 и 3, причем соответствующие пазы при установке кольца 3 вкольце 2 образуют отверстия 6. Осипоследних лежат на контактирующих поверхностях колец 2 и 3 и параллельныобразующим последних. Кольца 2 и 3зафиксированы одно относительно другого при помощи штифтов 7, устанавливаемых в отверстиях 6.Внутри рамы на кольце 3 жестко закреплен пуансон 8, взаимодействующийс нагружающим элементом 9 пресса (непоказан), а напротив пуансона 8 накольце 3 жестко закреплена опора 10,предназначенная для размещения на нейиспытуемого образца 11.Устройство работает следующим образом. Образец...

Номер патента: 1283416

Опубликовано: 15.01.1987

Авторы: Безуглый, Ушаков

МПК: E21F 1/10

Метки: воздушных, потоков, регулятор, шахтных

...из направляющей рамы 1,установленной на подошве выработ.ки, и подвижного регулирующего орга -на, содержащего несущий каркас 2 сзакрепленными в нижней его части 20опорными катками 3, вогнутые боковыестенки 4, закрепленные на боковыхсторонах каркаса, прикрепленный кбоковым стенкам насадок для подачи25сжатого воздуха, полый клиновый элемент с вогнутыми стенками 5, образующими сужающееся сопла 6 с вертикальной щелью 7 для выпуска сжатого воз"духа, а также крышку 8 с патрубком9 для .подвода сжатого воздуха, Приэтом вогнутые стенки 5 и 4 насадкаи регулирующего органа установленыс возможностью сопряжения, Для устранения зазоров между стенкой, подошвой и кровлей выработки и регулирующим органом по его краям закрепленыэластичные...

Номер патента: 1283314

Опубликовано: 15.01.1987

Авторы: Иванков, Кишко, Мороз, Толстоган, Ушаков

МПК: E02F 9/20, H02P 5/06

Метки: механизма, одноковшового, поворота, экскаватора, электроприводом

...один выход которого подключен к среднему выводу токоограничиваюшего резистора 8,а другой соединен с первым входом регулятора тока.Устройство работает следующим образом.В режимах торможения привода,когда он работает во ЕЕ или ЕЧ квадрантах механических характеристик в соответствии с принятыми настройками, выходные напряжения датчика 6 тока и датчика 7 напряжения совпадают по знаку. Одинаковую полярность имеют тогда и выходные напряжения компараторов 12 и 13, а так как в рассматриваемом случае они равным по модулю, то напряжение на входе выпрямитель- ного моста 11 равно нулю,Чувствительный элемент управляемого ключа 9 при+ М,)/1,25 этом обесточен, его переключающий орган находится в открытом состоянии, не шунтируя часть резистора 8,...
