Формирователь импульсов

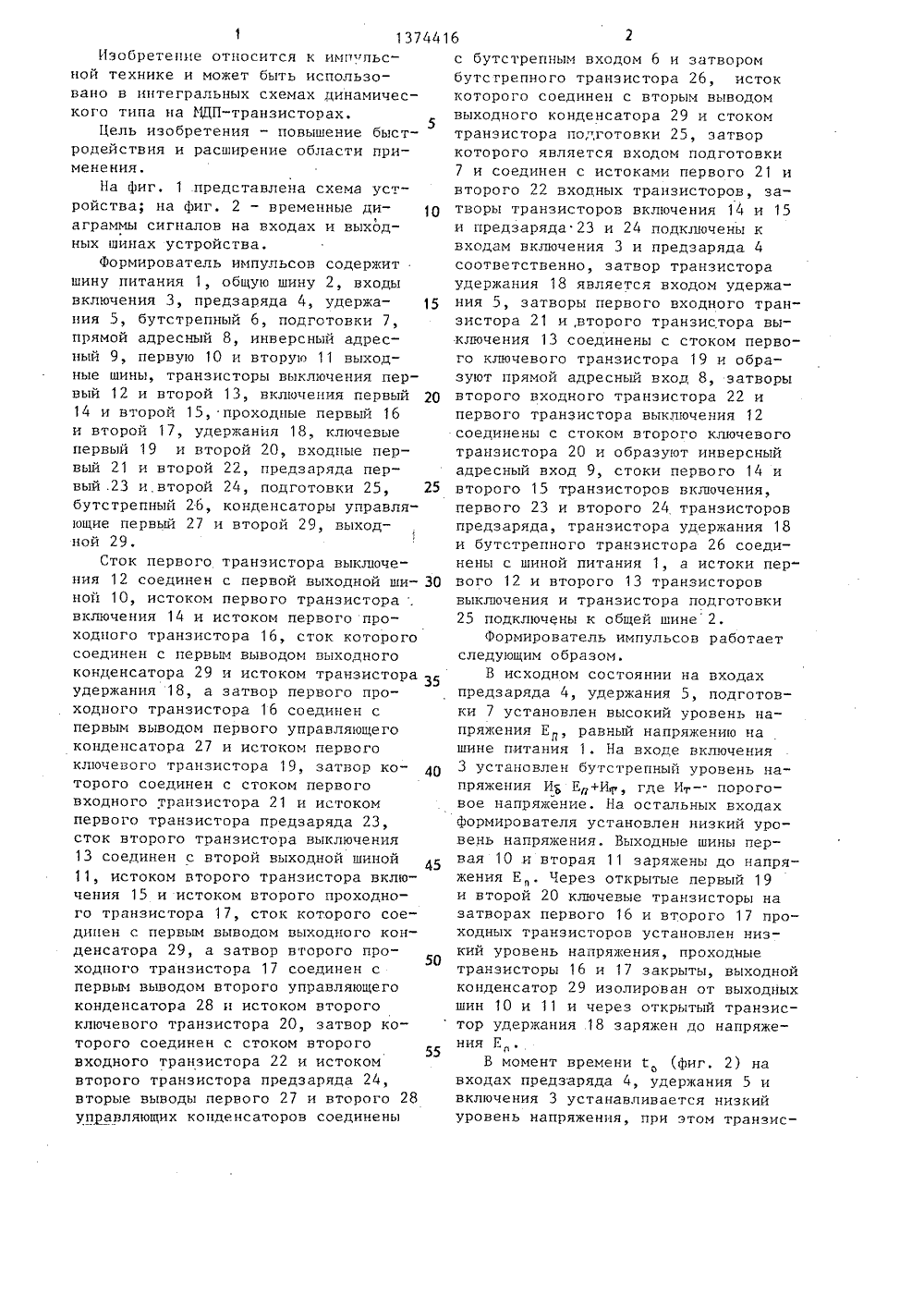

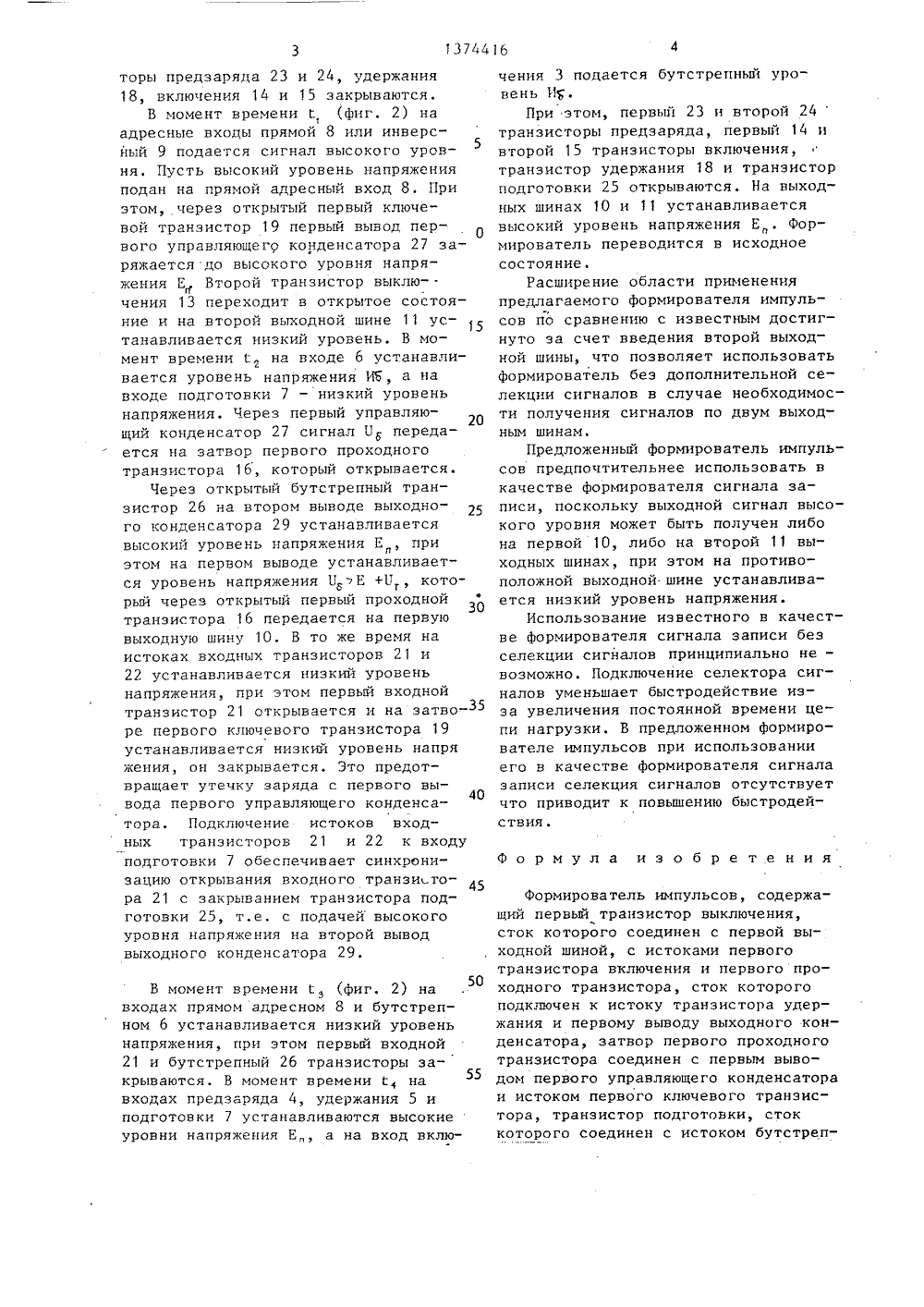

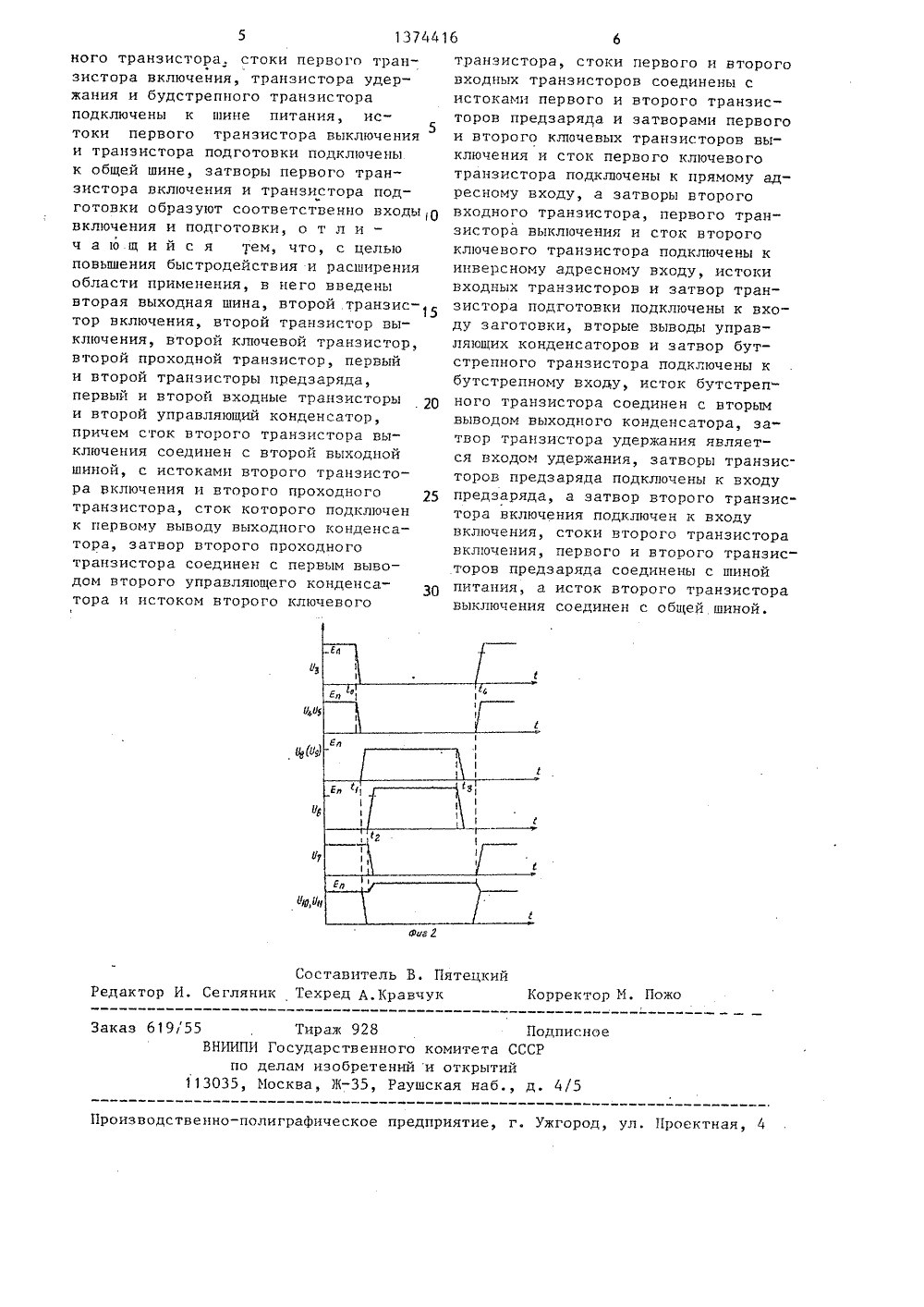

%СОСОфИ,: ПИСАНИЕ ИЗОБРЕТЕНИ ЬМЬЯ" СВИДЕТЕЛЬСТВУ К ДВТОРС ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР110 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(57) Изобретение может быть исполь-.зовано .в интегральных схемах динамического типа на ГЩП в транзистор.Целью изобретения является повышение быстродействия и расширение области применения. Устройство содержитшину 1 питания, общую шину 2; входы:включения 3, перезаряда 4, удержания 5, бутстрепный 6, подготовки 7,прямой адресный 8, инверсный адресный 9; выходные шины 10 и 11; транзисторы: выключения 12 и 13, включения 14 и 15, проходные 16 и 17,удержания 18, ключевые 19 и 20,входные 21 и 22, перезаряда 23 и 24,подготовки 25, бутстрепный 26;конденсаторы: управляющие 27 и 28,выходной 29. Расширение области применения достигнуто за счет введениявторой выходной шины 11. Это позволяет использовать формирователь бездополнительной селекции сигналов принеобходимости получения сигналов подвум выходным шинам, что приводиттакже к повышению быстродействия.1 137441Изобретение относится к импульсной технике и может быть использовано в интегральных схемах динамического типа на ЩП-транзисторах.5Цель изобретения - повышение быстродействия и расширение области применения,На фиг. 1 представлена схема устройства; на фиг. 2 - временные диаграммы сигналов на входах и выходных шинах устройства.Формирователь импульсов содержитшину питания 1, общую шину 2, входывключения 3, предзаряда 4, удержания 5, бутстрепный 6, подготовки 7,прямой адресный 8, инверсный адресный 9, первую 10 и вторую 11 выходные шины, транзисторы выключения первый 12 и второй 13, включения первый 2014 и второй 15, проходные первый 16и второй 17, удержания 18, ключевыепервый 19 и второй 20, входные первый 21 и второй 22, предзаряда первый .23 и.второй 24, подготовки 25, 25бутстрепный 26, конденсаторы управляющие первый 27 и второй 29, выходной 29,Сток первого транзистора выключения 12 соединен с первой выходной шиной 10, истоком первого транзисторавключения 14 и истоком первого проходного транзистора 16, сток которогосоединен с первым выводом выходногоконденсатора 29 ч истоком транзистора 35удержания 18, а затвор первого проходного транзистора 16 соединен спервым выводом первого управляющегоконденсатора 27 и истоком первогоключевого транзистора 19, затвор которого соединен с стоком первоговходного транзистора 21 и истокомпервого транзистора предзаряда 23,сток второго транзистора выключения13 соединен с второй выходной шиной11, истоком второго транзистора включения 15 и истоком второго проходного транзистора 17, сток которого соединен с первым выводом выходного конденсатора 29, а затвор второго проходного транзистора 17 соединен спервым выводом второго управляющегоконденсатора 28 и истоком второгоключевого транзистора 20, затвор которого соединен с стоком второговходного транзистора 22 и истокомвторого транзистора предзаряда 24,вторые выводы первого 27 и второго 28управляющих конденсаторов соединены 6 гс бутстрепным входом 6 и затворомбутстрепного транзистора 26, истоккоторого соединен с вторым выводомвыходного конденсатора 29 и стокомтранзистора подготовки 25, затворкоторого является входом подготовкии соединен с истоками первого 21 ивторого 22 входных транзисторов, затворы транзисторов включения 14 и 15и предзаряда 23 и 24 подключены квходам включения 3 и предзаряда 4соответственно, затвор транзистораудержания 18 является входом удержания 5, затворы первого входного транзистора 21 и,второго транзистора выключения 13 соединены с стоком первого ключевого транзистора 19 и образуют прямой адресный вход 8, затворывторого входного транзистора 22 ипервого транзистора выключения 12соединены с стоком второго ключевоготранзистора 20 и образуют инверсныйадресный вход 9, стоки первого 14 ивторого 15 транзисторов включения,первого 23 и второго 24 транзисторовпредзаряда, транзистора удержания 18и бутстрепного транзистора 26 соединены с шиной питания 1, а истоки первого 12 и второго 13 транзистороввыключения и транзистора подготовки25 подключены к общей шине 2.Формирователь импульсов работаетследующим образом.В исходном состоянии на входахпредзаряда 4, удержания 5, подготовки 7 установлен высокий уровень напряжения Еп, равный напряжению нашине питания 1. На входе включения3 установлен бутстрепный уровень напряжения И Ец+И, где Ит-. пороговое напряжение, На остальных входахформирователя установлен низкий уровень напряжения. Выходные шины первая 10 и вторая 11 заряжены до напряжения Е, Через открытые первый 19и второй 20 ключевые транзисторы назатворах первого 16 и второго 17 проходных транзисторов установлен низкий уровень напряжения, проходныетранзисторы 16 и 17 закрыты, выходнойконденсатор 29 изолирован от выходныхшин 10 и 11 и через открытый транзистор удержания 18 заряжен до напряжения Е,В момент времени , (фиг. 2) навходах предзаряда 4, удержания 5 ивключения 3 устанавливается низкийуровень напряжения, при этом транзис 1374416торы предзаряда 23 и 24, удержания 18, включения 14 и 15 закрываются.В момент времени Т, (фиг. 2) на адресные входы прямой 8 или инверсный 9 подается сигнал высокого уровня. Пусть высокий уровень напряжения подан на прямой адресный вход 8. При этом, через открытый первый ключевой транзистор 19 первый вывод пер 0 вого управляющего конденсатора 27 заряжается до высокого уровня напряжения Е Второй транзистор выклю- .)чения 13 переходит в открытое состояние и на второй выходной шине 11 устанавливается низкий уровень. В момент времени г. на входе 6 устанавливается уровень напряжения Иб, а на входе подготовки 7 - низкий уровень напряжения. Через первый управляющий конденсатор 27 сигнал У передается на затвор первого проходного транзистора 16, который открывается.Через открытый бутстрепный транзистор 26 на втором выводе выходного конденсатора 29 устанавливается высокий уровень напряжения Е, при этом на первом выводе устанавливается уровень напряжения БЕ +Б который через открытый первый проходной транзистора 16 передается на первую выходную шину 10. В то же время на истоках входных транзисторов 21 и 22 устанавливается низкий уровень напряжения, при этом первый входной транзистор 21 открывается и на затворе первого ключевого транзистора 19 устанавливается низкий уровень напря жения, он закрывается, Это предотвращает утечку заряда с первого вы 40 вода первого управляющего конденсатора, Подключение истоков входных транзисторов 21 и 22 к входу подготовки 7 обеспечивает синхронизацию открывания входного транзито ра 21 с закрыванием транзистора подготовки 25, т.е. с подачей высокого уровня напряжения на второй вывод выходного конденсатора 29.В момент времени э (фиг. 2) на50 входах прямом адресном 8 и бутстрепном 6 устанавливается низкий уровень напряжения, при этом первый входной 21 и бутстрепный 26 транзисторы закрываются. В момент времени С на входах предзаряда 4, удержания 5 и подготовки 7 устанавливаются высокие уровни напряжения Е, а на вход включения 3 подается бутстрепньд уровень И.При этом, первый 23 и второй 24транзисторы предзаряда, первый 14 и второй 15 транзисторы включения, транзистор удержания 18 и транзистор подготовки 25 открываются. На выходных шинах 10 и 11 устанавливается высокий уровень напряжения Е. Формирователь переводится в исходное состояние.Расширение области применения предлагаемого формирователя импульсов по сравнению с известным достигнуто за счет введения второй выходной шины, что позволяет использовать формирователь беэ дополнительной селекции сигналов в случае необходимости получения сигналов по двум выходным шинам.Предложенный формирователь импульсов предпочтительнее испольэовать в качестве формирователя сигнала записи, поскольку выходной сигнал высокого уровня может быть получен либо на первой 10, либо на второй 11 выходных шинах, при этом на противоположной выходной шине устанавливается низкий уровень напряжения.Использование известного в качестве формирователя сигнала записи без селекции сигналов принципиально не - возможно. Подключение селектора сигналов уменьшает быстродействие иэза увеличения постоянной времени цепи нагрузки, В предложенном формирователе импульсов при использовании его в качестве формирователя сигнала записи селекция сигналов отсутствует что приводит к повышению быстродействияФормула изобретенияФормирователь импульсов, содержащий первый транзистор выключения, сток которого соединен с первой выходной шиной, с истоками первого транзистора включения и первого проходного транзистора, сток которого подключен к истоку транзистора удержания и первому выводу выходного конденсатора, затвор первого проходного транзистора соединен с первым выводом первого управляющего конденсатора и истоком первого ключевого транзистора, транзистор подготовки, сток которого соединен с истоком бутстреп137441 б игЯ Составитель В. ПятецкийРедактор И, Сегляник Техред Л,Кравчук Коррект Пожо 61955 Тираж 928 ВНИИПИ Государственного ком по делам изобретений и о 113035, Москва, Ж, Раушскаак Подпитета СССРрытийнаб., д. 4/ но 1 роизводственно-полиграфическое предприятие, г. Ужгород,Проектная, 4 ного транзистора, стоки первого транзистора включения, транзистора удержания и будстрепного транзистора подключены к шине питания, истоки первого транзистора выключения5 и транзистора подготовки подключены к общей шине, затворы первого транзистора включения и транзистора подь готовки образуют соответственно входы 0 включения и подготовки, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и расширения области применения, в него введены вторая выходная шина, второй транзис 15 тор включения, второй транзистор выключения, второй ключевой транзистор, второй проходной транзистор, первый и второй транзисторы предзаряда, первый и второй входные транзисторы 2 О и второй управляющий конденсатор, причем сток второго транзистора выключения соединен с второй выходной шиной, с истоками второго транзистора включения и второго проходного транзистора, сток которого подключен к первому выводу выходного конденсатора, затвор второго проходного транзистора соединен с первым выводом второго управляющего конденсатора и истоком второго ключевого транзистора, стоки первого и второговходных транзисторов соединены систоками первого и второго транзисторов предзаряца и затворами первогои второго ключевых транзисторов выключения и сток первого ключевоготранзистора подключены к прямому адресному входу, а затворы второговходного транзистора, первого транзистора выключения и сток второгоключевого транзистора подключены кинверсному адресному входу, истокивходных транзисторов и затвор транзистора подготовки подключены к входу заготовки, вторые выводы управляющих конденсаторов и затвор бутстрепного транзистора подключены кбутстрепному входу, исток бутстрепного транзистора соединен с вторымвыводом выходного конденсатора, затвор транзистора удержания является входом удержания, затворы транзисторов предзаряда подключены к входупредзаряда, а затвор второго транзистора включения подключен к входувключения, стоки второго транзисторавключения, первого и второго транзисторов предзаряда соединены с шинойпитания, а исток второго транзисторавыключения соединен с общей шиной.
