Сушков

Номер патента: 1416358

Опубликовано: 15.08.1988

Авторы: Абрамов, Гора, Исаев, Кукин, Сушков, Утенков

МПК: B61G 7/04

Метки: вагонов, движущихся, расцепления

...каретка 3 начинает двигаться вдоль эстакады 1, а упорный элемент 7 вследствие подачи в .его телескопический рычаг рабочего веществавводится в межвагонное пространстворасцепляемых вагонов и упругие пальцы 9 заходят в межреберные пространства головки автосцепки отцепляемоговагона до упора в вертикальную перемычку автосцепки. По следующей команде в телескопический рычаг 5 рабочегооргана 6 из устройства 11 подаетсярабочее вещество. Рычаг,5 вводится вмежвагонное пространствопод надвигаемую автосцепку и далее поднимаетсяцо, соприкосновения кронштейна 12 снижним контуром надвигаемой автосцепки. При этом цепь валика подъемникапопадает в вилку двуплечего рычага13 и натягивается подпружиненным роликом 14. После упора кронштейна 12 внижний...

Номер патента: 1415078

Опубликовано: 07.08.1988

Авторы: Кокурин, Корнеев, Куликов, Полунин, Сушков

МПК: G01K 7/04

Метки: прогрева, теплозащитного, уноса

...на кольцевых ступенях, а также выполнение уступов с боковой гранью, перпендикулярной их торцам, для обеспечения минимально допустимой длины изотермического участка,56 (где й - диаметр термозлектродов) с учетом электроиэоляции и расстояния между отверстиями под термоэлектроды позволяет соответственно в пределах одной ступени по ее высоте, а также на каждой ступени разместить большее количество термопар.Например, при семи ступенях диаметр устройства для й0,2 мм составит 32 мм, при этом в корпусе размещаются 28 термопар на разных уровнях, В общем случае увеличение диа" метра устройства с увеличением количества ступеней составляет 4 мм, а рост количества термопар с изотерми" ческими участками, начиная с четвертой ступени, превышает 4 шт...

Номер патента: 1409990

Опубликовано: 15.07.1988

Авторы: Асеев, Верхоланцев, Сушков, Хобин, Царегородцев, Шкилев

МПК: G05D 23/19

Метки: отопления, системы, температуры, теплоносителя

...окружающей среды поступает на вход формирователя 10 закона изменения моиности нагревателя, где в соответствии с вторым отопительным графиком (Фиг, 4) преобразуется в сигнал-задание, пропорциональный мощцости нагревателя 8, необходимой для компенсации потерь энергии н с;истеме отопления при данном значении температуры окружающей среды. Сумматор 5 производит алгебраическое суммирование сигналов-заданий нычитятеля 4 и формирователя 10 закона.Если сигнал в эядац с с.уммдторя 5 больше или ранец величине зоны нечувствительности регулятора 6 то последний вырабатывает управляющее воздействие и через исполнительный элемент 7 изменяет мощность цагренателя 8 до тех пор, пака сигнал дат чика 9 потребляемой моиности нагревателя 8 це станет...

Номер патента: 1404442

Опубликовано: 23.06.1988

Авторы: Миненкова, Сушков

МПК: B66C 11/00, B66C 5/00

Метки: грузоподъемного, крана, рама, тележки

...4. Изобретение относится к подъемнотранспортному машиностроению и можетбыть использовано в мостовых и козловых кранах, преимущественно большойгрузоподъемности.Цель изобретения " снижение металлоемкости.На фиг.1 изображена предлагаемаярама тележки, вид в плане; на фиг,2 -вид А на фиг,1,Рама тележки груэоподъемного крана содержит две продольные балки 1коробчатого сечения. Продольные балки 1 соединены между собой по краямпоперечными балками 2 открытого про"филя, а в средней части - балкой 3коробчатого сечения, расположенноймеящу балками 2,Рама тележки грузоподъемного крана работает следующим образом.Поперечная балка 3 коробчатого сечения воспринимает основные нагрузки от веса поднимаемого груза, передаваемые через систему верхних...

Номер патента: 1392413

Опубликовано: 30.04.1988

Авторы: Жун, Сушков

МПК: G01M 1/22

Метки: дисбаланса, роторов

...умножителя 15 частотыпоступают на Р-триггер 23 (делительна два) и далее нз счетный вход шразрядного счетчика 24 импульсов, 15на вход установки н ц 0" которого при.ходят импульсы длительностьюПри этом число У в счетчике 24 импульсов в каждый момент времени будет в два раза меньше (Фиг.2 в), чем 20число Х в счетчике 16 импульсов. 11 оспаду первого импульса, пришедшего на вход записи регистра 25, кодчисла У = Х/2 из счетчика 24 переписывается в регистр 25 памяти(Фиг,2 г) и поступает нз перные входысхемы 26 сравнения, Нри поступлениивторого и последующих импульсов Гна вторые входы схемы 26 сравнецияпоступает нарастающий код с выхода 30счетчика 16 импульсов. На выходесхемы 26 соаннения появляется импульсв середине импульса с (Фиг,2 д),...

Номер патента: 1392394

Опубликовано: 30.04.1988

Авторы: Кокурин, Корнеев, Полунин, Сушков, Уварова

МПК: G01K 7/02, G01K 7/04

Метки: датчик, теплозащитного, уноса

...мере дальнейшего продвиженияфронта прогрева ТЗМ наступает момент,когда изотерма с определенной температурой, равной температуре плавлениядополнительного термоэлектрода 8,достигает его П-образного участка 10.Термоэлектрод 8 плавится и, посколькурасстояние между П-образным участком10 и прямым термоэлектродом 3 мало(0,025-0,050 мм), через ванну расплава замыкает электрическую цепь с термоэлектродом 3, В этот момент с токовыводов 12 и 13 снимается термоЭДС,пропорциональная температуре прогреваТЗМ,Если прямой термоэлектрод 3 термопары выполнен из хромела, второй термоэлектрод 4 - из алюмеля, а дополнительный термоэлектрод 8 - из копеля,то в момент замыкания цепи через Побразный участок 10 дополнительноготермоэлектрода, максимальная...

Номер патента: 1390678

Опубликовано: 23.04.1988

Авторы: Дюрик, Иваницкий, Крюков, Лабанич, Сушков

МПК: H02G 1/04

Метки: гирлянде, изоляторов, расцепления

...4, между подвижными губками 14 захвата находитсяклин 15, который устанавливается наконце винта 16 для сжатия губок 14, 45которые соединяются пружиной 17,Устройство работает следующим об";разом.Винт 16 захвата З,цля ушка крепит:я к концу изолирующей штанги, по.сле чего корпус 1 крепятся к гирляндетак, что ушко гирлянды входит в вырез 4 корпуса 1 и упирается в упор 5губок. После надежной фиксации корпу:а 1 на гирлянде изолирующую штангувводят в сцепление с валом 11 для:черемещения зубчатой планки 9. Привращении вала 15 с закрепленной начем шестерней 10 происходит перемещение зубчатой планки 9 в обойме 8,Вращая изолирующей штангой вал 11,перемещают зубчатую планку 9 в направлении ушка подвесной гирлянды, Приэтом захват 2 входит в гнездо и...

Номер патента: 1379701

Опубликовано: 07.03.1988

Авторы: Гаврилычев, Денисенко, Дудка, Дынько, Кривошеина, Мамон, Пистунов, Сушков

МПК: G01N 3/56

Метки: испытания, шарниров, шаровых

...2, штока 1 О, один конец которого соединен с осью 9, упругого элемента 11, связанного с другим концом штока 1 О, нагружающего винта 12, установленного с возможностью перемещения по резьбовому отверстию, которое выполнено в поперечной планке 5.Устройство снабжено дополнительными упругими элементами 13, предна наченными для поджима элемента 2 к сферической опоре 3, гайками 14, установленными на резьбовой части стоек 4. Система измерения момента сил трения состоит из тензометрического датчика (не показан), размещенного на элементе 15. На сферических поверхностях станины 1 и нажимного элемента 2 нанесен испытуемый антифрикционный материал в виде прокладок 16.Устройство работает следующим образом.На сферические поверхности станины 1 и...

Номер патента: 1377672

Опубликовано: 28.02.1988

Авторы: Бреус, Ефремкин, Казимиров, Лымарь, Пистунов, Сушков

МПК: G01N 3/56

Метки: износ, испытания, трение

...14 прижима образца 10 к дисковому контр- образцу и системы 15 для записи температуры.Устройство работает следующим об разом.Устанавливают образец 10 исследуемого материала, закрепленный в держателе 9, в центре дискового контробразца, расположенного в держателе 6, 45 Создают необходимую нагрузку на контакте с помощью механизма 14,приводят держатель 6 во. вращение. Затем после достижения заданных оборотовс помощью электромагнитной муфты 11 приводят во вращение барабан 12, на который наматывается трос 13, в результате чего держатель 9 приводится в движение по направляющим 7.Для обеспечения заданного закона изменения относительной скорости скольжения образца по контробраэцу профиль барабана выбирается согласно формуле( шее ) К (ее) и,...

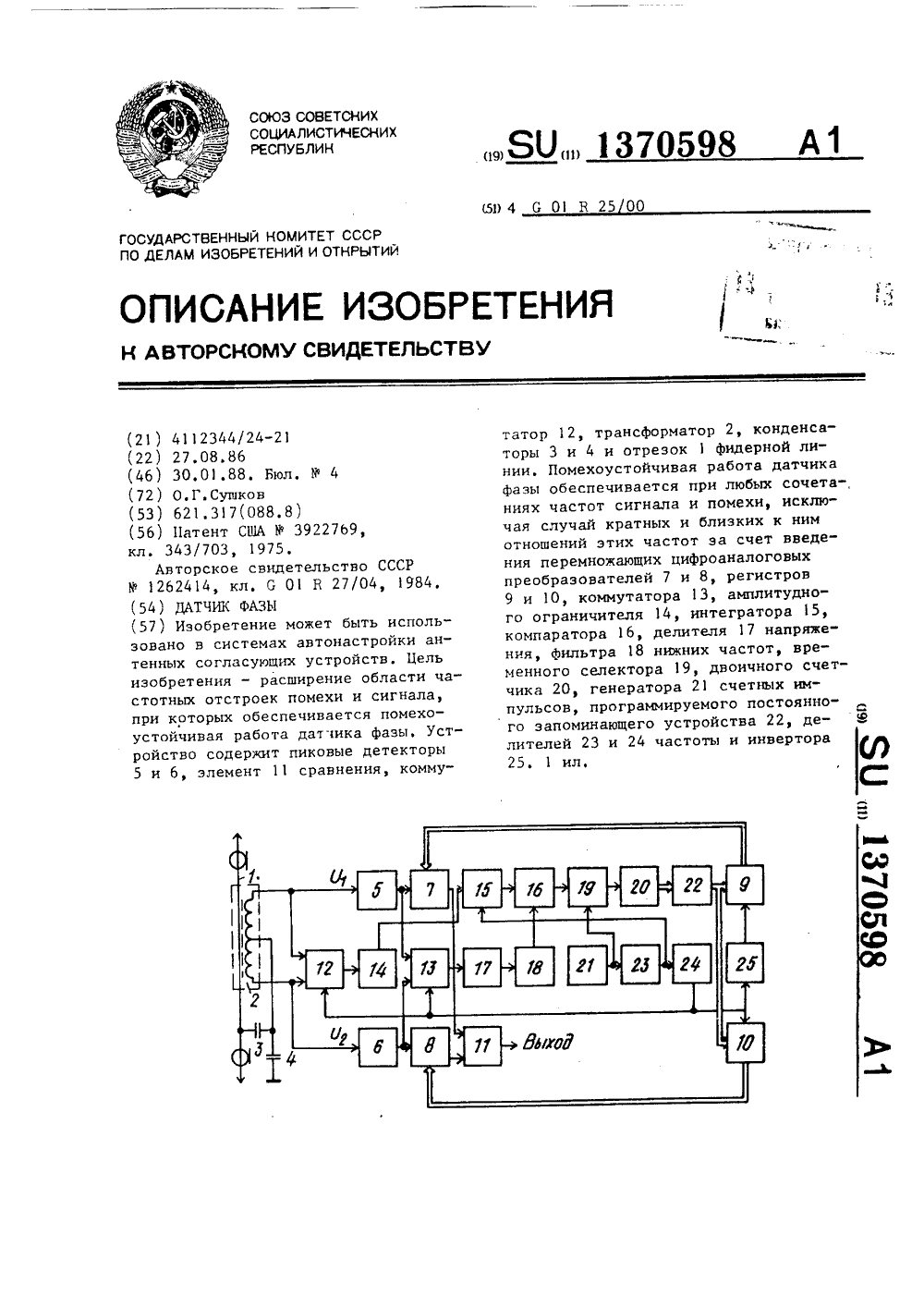

Номер патента: 1370598

Опубликовано: 30.01.1988

Автор: Сушков

МПК: G01R 25/00

Метки: датчик, фазы

...датчика отсутствует при значениях 1; , коЧпп 22 и торые определяются из уравнения( 4С помощью (1) и (4) можно показать, чтогде п 1, =Ч 2,(142 п)Ч 1 (42)Для устранения погрешности датчика, возникающей при определенном зна 1370598+О 7)=в (и 1) соз еО 1+ р) (6) где з, (и) ь)=6+и+ 2 псоз(до)С+у)огибающая амплитуд; ь, 7), у - фаэовые углы,Пусть функция 0(х) описывает характеристику амплитудного ограничителя 14: 30 ОХ)эп10)х сО Можно показать, что среднее значение положительных полуволн колебанияз(1) определяется выражением:=з (1+и) изменяется от 1/ООп Оуипр.1 отсутствии помехи (п=О) до 2/ 77 при равных амплитудах сигнала и помехи (и=1), На выходе интегратора (со сбросом) 15 формируется напряжение следующего вида; 50г1 )(ы,)з, (1-е...

Номер патента: 1368517

Опубликовано: 23.01.1988

Авторы: Бреус, Ефремкин, Казимиров, Пистунов, Санин, Сушков

МПК: F16C 17/08, F16C 23/04

Метки: опора, сферическая

...равно йР = Р, 2 Т Б: з 1 п(р 61 где Р - удельное давление на данномЧуровне, определяемое по косинусоидальному законуЯзхп 2 Ю9 п В зЫ"с,ширина сферического элемента на уровне, определяемомуглом (;общая площадь антифрикцион-ного вкладыша;радиус сферической части пя:- 55тьколичества сферических эле"ментов, из которых состоитвкладыш; где Р , - максимальное удельноедавление, возникающее в контакте двухсферических поверхностей,Для приработанных поверхностей идля случая, когда антифрикционныевкладыши формуются непосредственнов сферической опоре, т,е, когда обеспечивается полное (беззазарнае) при-легание трущихся поверхностей, РсОпредьляетоя по следующей формуле: Бмокс Нг, з г(2)2яхп уЙ 1; з 3685 где Б - общая нагрузка на сферическую опору;В...

Номер патента: 1355905

Опубликовано: 30.11.1987

Авторы: Балев, Бреус, Дынько, Ефремкин, Казимиров, Пистунов, Семеринов, Сушков

МПК: G01N 3/56

Метки: износ, испытания, трение

...2 которой смонтирован привод вращения, состоящий иэ .двигателя 3, клиноременной передачи 4 и редуктора 5, дисковый контробразец 6, заднюю бабку 7, механизм 8 20 нагружения, направляющие 9 и держатель 10 образца. Держатель 10 образца установлен на основании 1 с помощью оси 12 и шариков 13, находящихся в сепараторе 14. На держателе раз мещен цанговый зажим 15. На основании 11 установлены тенэобалка 16, пружина 17 и стопор 18, а само основание смонтировано на внутреннем коль. це подшипника 19 качения, который 30 крепится к тележке 20, установленной в направляющих 9.Устройство работает следующим образом.С помощью двигателя 3 обеспечивается необходимая скорость вращения дискового контробразца 6, Иеханизмом 8 нагружения создается заданная...

Номер патента: 1354368

Опубликовано: 23.11.1987

Авторы: Аникеева, Гапчинский, Никулин, Панасенко, Сердюков, Скоробогатов, Сушков, Шипилло

МПК: H02M 7/515

Метки: инвертор, мостовой, фазный

...подсоединенок общей точке первичной обмотки 12импульсного трансформатора 18 иуправляемого ключа 10. Второй введенный диод 28 включен анодом к катодупервого тиристора б, а катодом - кточке 27 узла коммутации 9 второготиристора 7 той же фазы,Инвертор работает следующим образом.При подаче напряжения источникапитания У на выходные зажимы инвертора, накопительные конденсаторы заряжаются по цепи: плюс источникапитания - накопительный конденсатор18 узла 8 коммутации тиристора 6дополнительно введенный диод 26разделительный диод 16 узла 9 коммутации второго тиристора- накопительный конденсатор 18 узла 9 коммутации тиристора 7 - минус источникапитания до напряжения 11 = 1/2,так как образуется конденсаторныйделитель из двух конденсаторов...

Номер патента: 1352650

Опубликовано: 15.11.1987

Авторы: Жун, Сушков

МПК: H03M 1/46

Метки: аналого-цифрового, преобразования

..."1" по входу триггер 5, который блокирует поступлениеочередных тактовых импульсов от генератора 1 тактовых импульсов на входрегистра сдвига 4 через элемент запрета 3. К этому моменту определяется состояние триггера 16, причем,если входное напряжение находитсяв диапазоне (2" +1) /2 "3 Ч,Ч всЧшк 35на выходе элемента И 14, по крайнеймере один раз появлялся уровень "1",который через элемент ИСКЛЮЧАЮЩЕЕИЛИ 15 (на второй вход которого поступает уровень "Ол с выхода тригге - 4 О ра 8 старшего разряда) установилтриггер 16 по Я-входу в состояние"1", Уровень "1" с выхода триггера16 разрешает группе элементов 17инвертировать код с выходов триггеров, 45 8. Если же И находится в диапазо не значений 0 сЧ с (2" - 1) /2" 3 Что на выходе элемента И...

Номер патента: 1351669

Опубликовано: 15.11.1987

Авторы: Зейвальд, Овчаров, Сушков

МПК: B02C 19/18

Метки: измельчения, пористых, трещиноватых

...5 с помощью штока прижимает крышку 4 к корпусу 1 и тем самым отключает пробоизмельчительную камеру 2 от окружающей среды. Затем подают жидкость от гидронасоса 18 через напорные магистрали 16 и 13 и золотник 15 в штоковую полость рабочего гидроцилицдра 12. Поршень 11 со штоком и жестко закрепленным с цим поршнем 10 перемещаются вправо и обеспечивают получение в вакуум-компрессионной 3 и проооизмельчительной 2 камерах вакуума.Вследствие наличия пор и трещин в измельчаемом материале воздух выходит из40 45 50 55 сферой в материале гроисходит резкое падение дав;)ения воздуха. Ввиду того, гго воздух мгиовеццо це может вырваться из трещин и пор оц разрушает измельчаемый материал за счет внутреннего давления и образует дополцительцые трещины....

Номер патента: 1350218

Опубликовано: 07.11.1987

Авторы: Белорусов, Виногоров, Сушков, Штомпель

МПК: E01B 29/17

Метки: бесстыкового, напряжений, плетях, пути, разрядки, рельсовых

...болтовскреплений со снятием последних,После оформления закрытия перегона заменяют уравнительные рельсы иснимают оставшиеся клеммные болты 20скреплений, оставляя закрепленнымитолько концы рельсовых плетей, на которых производят установку роликовыхклещей подъемного устройства. Рельсовые плети изгибают в вертикальнойплоскости, затем перемещают образовавшуюся волну,В процессе разрядки необходимоизменять стрелу изгиба, так как приместном изгибе рельса его изогнутая 30часть становится несколько длиннееи усилие сжатия в ней падает на ве.личину, пропорциональную величинестрелы изгиба, т,е., изгибая рельсовую плеть в вертикальной плоскос 35ти, можно уменьшить существующие вней сжимающие температурные напряжения до нужного уровня, Однако...

Номер патента: 1337600

Опубликовано: 15.09.1987

Авторы: Кряжевских, Олейник, Сушков, Шишкин

МПК: F16L 1/028

Метки: агрегат, строительства, трубопровода

...трубопронода 2,при работе которого центробежный регулятор 7 включает нагреватель 4 исистему нанесения эластичного рукава 5 на внутреннюю поверхность трубопровода, Предварительно вводят рукав 5 в трубопровод 2, концы которого выворачивают и закрепляют по периметру трубопровода, В полость, образованную отогнутыми краями рукава,. подают под давлением сжатый воздухат источника 6, под действием которого рукав начинает перемещаться иподжиматься к стенке трубопровода,Одновременно нагреватель 4, перемещаясь по трубопроводу, нагревает его25 стенку, а изоляционный механизм 3изолирует ее, В зависимости от скорости перемещения изолирующего механизма по трубопроводу 2 нагреватель4 уменьшает или увеличивает темпеЗО ратуру нагрева н зависимости от...

Номер патента: 1323798

Опубликовано: 15.07.1987

Авторы: Бреус, Воронов, Казимиров, Отченашев, Пистунов, Ряполов, Семеринов, Сушков

МПК: F16H 21/08

Метки: возвратно, движения, дистанционной, передачи, поступательного

...возвратно-поступательного движения, общий вид; на фиг. 2 - участок трубопровода со сферическими элементами,Устройство состоит из командного органа 1, которь 1 й является источником возвратно-поступательного движения, исполнительного органа 2 и соединяющих их трубопроводов 3 и 4. Органы 1 и 2 сов. местно с трубопроводами 3 и 4 образуют замкнутый контур. Трубопроводы 3 и 4 заполнены элементами 5, выполненными в виде полусфер, наружный диаметр которых равен меньшему внутреннему диаметру трубопровода. В каждом элементе 5 выполнена выемка радиусом, равным половине наружного диаметра элементов, предназначенная для взаимодействия с наружной сферической поверхностью каждого последующего элемента 5, Оптимальная толщина элементов, т.е....

Номер патента: 1323299

Опубликовано: 15.07.1987

Авторы: Вакар, Дерлугьян, Клименко, Логинов, Семеринов, Сушков, Чеботарев

МПК: B23K 20/04

Метки: антифрикционных, вытяжке, двухслойных, поддающейся, подложкой

...вытяжке.Расплав антифрикционного материала 5 из экструдера 1 подают на подложку 2. Движение подложки осуществляется посредством подвижной опоры (в данном случае вращающегося валка) 3. Прока - тывание расплава осуществляется посв 20 редством вращающегося валка 4, получая готовое изделие 5.Сущность способа состоит в том, чтобы расплав в процессе прокатывания подвергался более активному деформи рованию в направлении прокатывания.Это достигается тем, что прокатывание осуществляют при скорости перемещения подложки с опорой, в 1,2-1,4 раза превышающей окружную скорость прокатыва ющего валка. При этом в процессе формирования изделия подложка с расплавом перемещается относительно прокатывающего валка с некоторым проскальП р и м е р. Расплав...

Номер патента: 1317650

Опубликовано: 15.06.1987

Авторы: Завадовский, Корнев, Лавлинский, Остапенко, Сушков

МПК: H03H 17/04

Метки: звено, универсальное, фильтра, цифрового

...коэфФициента передачи для режекторногофильтра, а следовательно, уменьшается и глубина обратной отрицательнойсвязи - коэффициенты передачи ветви:пятый сумматор 5 - первый сумматор 1.Это приводит к увеличению коэффициента передачи для полосового фильтра.Крутизна АЧХ фильтров определяется степенью компенсации отсчетовсигнала на выходе пятого сумматора 5с помощью изменения величины коэффициента умножения второго умножителя9, который определяет полосу пропускания полосового фильтра и полосу затухания режекторного фильтра,Резонансная частота и частота режекции при этом определяется частотно зависимыми обратными связями, образованными третьиь. умножителем 8,Уровень сигнала в полосах прозрачности определяется коэффициентом умножения...

Номер патента: 1317336

Опубликовано: 15.06.1987

Авторы: Кокурин, Куликов, Марченко, Полунин, Смирнов, Сушков

МПК: G01N 21/88

Метки: датчик, процессе, разрушения, теплозащитного, толщины

...прозрачного световода, распространяется по нему (благодаря полным внутренним отражениям) и выходит из противоположного торца, Для уменьшения потерьсвета при внутренних отражениях световоды изготовляют иэ световедущейжилы с высоким показателем п преломления, окруженной изоляционной оболочкой с меньшим показателем по преломления, В таких световодах потерисвета на поверхности раздела стержня(жилы) и оболочки малы даже для лучей, претерпевающих тысячи отражений.С фотодиода снимается электрическийсигнал, время регистрации которогосоответствует уносу ТЗМ 8 на величи-,ну, равную разности между исходнойтолщиной ТЗМ 8 и координатой торцастержня, Стержень затем начинает разрушаться заподлицо с исследуемым ТЗМ8. Процессу разрушения ТЗМ 8 и датчика...

Номер патента: 1278616

Опубликовано: 23.12.1986

Авторы: Кокурин, Сушков

МПК: G01K 7/00, G01K 7/02

Метки: датчик, прогрева, теплозащитного, уноса

...С и высоким значением электропроваднасти вэтом диапазоне температур, на основедвухфазной композиции полупроводникдиэлектрик или в виде двух металлических проводников, расстояние междукоторыми 0,05 0,1 мм, крышку 5 корпуса датчика, образующую с основанием цилиндр без пустот и зазоров,выступ б в продольном сечении основания, прямые ступени 7, расположенные по обе стороны от выступа, фланец8 датчика, термоэлектроды 9 термопа 1 2ры, плоскость 10 прямых ступенек, на которых размещены вставки и перемычки, плоскость 11 ссединения основания и крышки датчика, поверхность 12 датчика, установленная заподлицо с поверхностью исследуемого материала,Датчик рабстает следующим образом.Под действием высокотемпературного газа исследуемый термозащитный...

Номер патента: 1278016

Опубликовано: 23.12.1986

Авторы: Бочаров, Каблов, Коваленко, Курочкин, Сушков, Тропин, Эунапу

МПК: B02C 4/08

Метки: измельчитель

...пробками 27.На цилиндрической поверхности 28 (фиг. 5) валков 3 с помощью пластин 29 установлены зубья 12. Пластины 29 имеют отверстия 30 (фиг. 6) для крепления их болтами на цилиндрической поверхности 28 валков 3. ;Зубья 12 установлены на пластине 29.таким образом, что их наклонные грани 31 сориентированы к продольной оси измельчителя. Это обеспечивает сдвиг измельчаемого материала к центру окна 15 для выгрузки, очистку рабочих поверхностей измельчителя и компенсирует возникающие осевые усилия. Пластины 29 имеют также отверстия 32 (фиг. 7) для установки зубьев 12, которые крепятся сваркой.Зуб 12 в основании имеет цилиндрическую ножку 33 (фиг. 8, 10 и 11) и головку 34, выполненную в форме параллелепипеда. Грани параллелепипеда скошены...

Номер патента: 1275084

Опубликовано: 07.12.1986

Авторы: Иванов, Луцкий, Сторожинский, Сушков

МПК: E05B 65/00

Метки: переплетов, спаривания

...полудисков 1 и 2. На полудиске 1 выполнено от верстие 3 для оси 4 замкового элемента 5. Последний имеет два параллельных паза 6 и 7. Закрытым пазом 6 замковый элемент 5 крепится на полудиске 1 с помощью оси 4. Открытый паз 7 имеет скос 8 для облегчения стягивания полудискови 2. На последних в центральной сопрягаемой части каждой пластины имеются прямоугольные отгибы 9 с углом 86 - 88. На сопрягаемых поверхностях имеются треугольные выступы 10 и впадины 11 для улучшения фиксации створок между собой. 1 ля установки и крепления полудисков 1 и 2 на створках рамы на них имеется по одному отверстию 12 для шурупов и по два треугольных отгиба 13.Устройство работает следующим образом, После закрывания створок переплета полудиски 1 и 2...

Номер патента: 1268971

Опубликовано: 07.11.1986

Авторы: Борисова, Игумнова, Кокурин, Куликов, Полунин, Сушков

МПК: G01K 7/02

Метки: датчик, прогрева, теплозащитного, уноса

...между платами. Корпус датчика выполнен в виде усеченноо конуса и плотно устанавливается в теплозашитном материале 4 и закрепляется крышкой 5, снабженной изоляционной втулкой 6. Выводы 7 термопар проходят через отверстия 8 в платах 1 и полости 9 втулки 6 собрзны в жгут 10. Отверстия 8 могут быть выполнены наклонно или перпендикулярно к плоскости плат 1. Материал плат 1 и теплоззпгитный материал 4 могут быть одной марки. Горячие спаи 3 термопар 2 развернуты в плоскостях плат 1 относительно друг друга, цто обеспечивает дополнительную изоляцию вьводов термопар 1.Датчик работает следующим образом.1 о хчере прогрева корпуса дзт икз изменяетя термо-ЭДГ термопар, цто соответствует температуре волнового фронта, проходящего через поверхность...

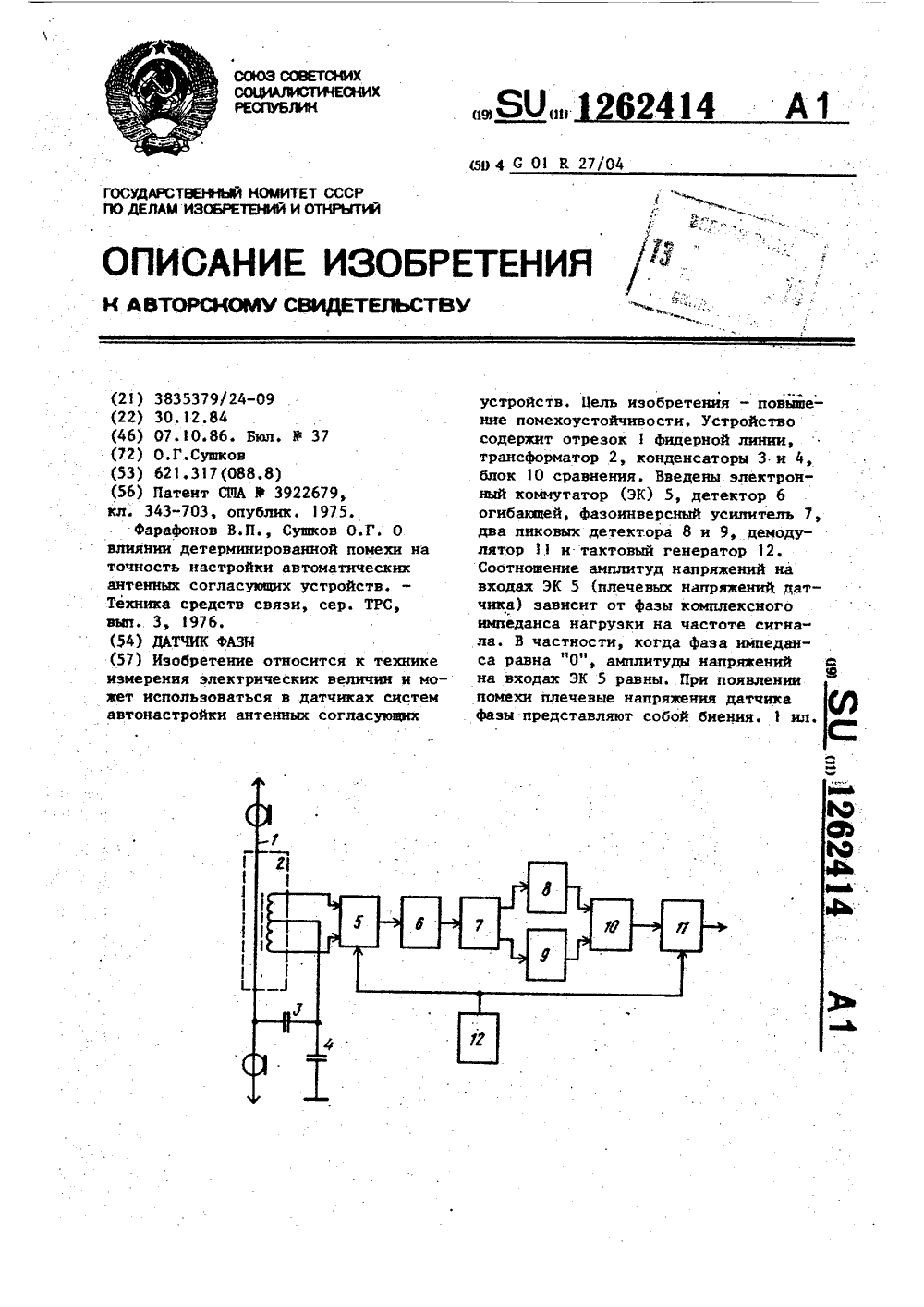

Номер патента: 1262414

Опубликовано: 07.10.1986

Автор: Сушков

МПК: G01R 27/04

Метки: датчик, фазы

...трансформатора 2.Напряжения, снимаемые с разных половин вторичной обмотки, равны по амп- ЗО литуде, протйвоположны по фазе и находятся в квадратурном отношении с током, протекающим через отрезок 1 фидерной линии, а напряжение на нижнем плече делителя, образованного З 5 конденсаторами 3 и 4, синфазно с напряжением на отрезке 1 фидерной линии, Следовательно, соотношение амплитуд напряжений на входах электронного коммутатора 5(плечевых напряжений 0 датчика) зависит от фазы комплексного импеданса нагрузки на частоте сигнала. В частном случае, когда фаза этого импедаиса равна нулю, амплитуды напряжений на входах электронного коммутатора 5 равны. При появлении помехи плечевые напряжения датчика фазы представляют собой биения.Электронный...

Номер патента: 1257103

Опубликовано: 15.09.1986

Авторы: Морозов, Сушков

МПК: C21D 1/74

Метки: горячекатаных, заготовок, стальных, термической

...медленному охлаждению докомнатной температуры, Поверхностный слой заготовок, находящийсяпод слоем окалины, в результате воздействия агрессивного компонентаподвергается межкристаллитной корро-,зии и насыщению элементами образующимив структуре металла хрупкие соединения,вследствие чего облегчается последующая механическая обработка.Обрабатываемость резанием оценивают средним числом снятых слоев собразца фрезой марки Р 18 до износафрезы. Толщина снимаемого слоя каждый раз одинаковая и составляет0,2 мм. Скорость вращения фрезы иподача постоянные и составляют соот"ветственно 75 и 40 мм/мин. За износфрезы принимают износ режущих кромок на 0,2 мм,Результаты испытаний приведеныв таблице.Механические свойства и микроструктура ст. 45 не зависят...

Номер патента: 1249358

Опубликовано: 07.08.1986

Авторы: Жун, Зайцев, Пантюхов, Платонов, Сушков

МПК: G01N 1/12

Метки: дисбаланса, роторов, угла

...реал)Зукуп с помощью прсдла.гасмого устрйства слелукцпим обр:(О).Прц врац;сции ротора 1 прцволом 2 г пос Н(цо)1 скоростью, меньшей рабочей скорс(и вр)Н(сц)151. Импупьсы с генератора 3 импу,)ьсВ чсрсз блок 4 уцраВлсцця Г 10 сту 30 цаю) ца зэцись 1 В 310)110 Голвк)Г 5 и РавцомссО;Яи)(сыв(ютс 5 по окружцости ротораПсрцый ичцульс с генератора 3 импульсов формируется с помо(цью блока 4 уцряцлснцц и цмсст с)трццательцу(0 цоляр.НОСТЬ, 3 1 ТСЛСДУЮЦ 1 ИС - ЦОЛОБИТУЗ)ЦЦХУО ПО 35 Л 51 Р)ОСТЬ.Прц поступлении импульса отрицательной плярцости цс)сцроизвод 51 цсй головки 6 и б;Ок 4 т)цр)Влени) Зцись импульсВкра)цается ц включав Гся регистрируОц)ий у)О (чстч).к 8, кОтОрый начинает считать им- ЦУ)Л)СЫ ПОЛОжИТСЛЬЦОИ ПОЛЯРНОСТИ, ЦРИХОЛяшис с...

Номер патента: 1248005

Опубликовано: 30.07.1986

Авторы: Никулин, Панасенко, Сердюков, Скоробогатов, Сушков, Шипилло

МПК: H02M 3/135

Метки: импульсный, постоянного, тиристорный

...полюс источника питания до напряжения источника питания Б,1, плюс на левой обкладке конденсатора. При подаче управляющего импульса тиристор 1 включается и по цепи: положительный полюс источника питания, тиристор 1, нагрузка 5, отрицательный полюс источника питания протекает ток нагрузки. Для выключения тиристора 1 включается ключевой элемент 6 и напряжение конденсатора 12 прикладывается к первичной обмотке 9 импульсного трансформатора 8 по цепи: положительно заряженная обкладка конденсатора 12, ключевой элемент 6, первичная обмотка 9 трансформатора 8, отрицательно заряженная обкладка конденсатора 12, Во вторичной обмотке 7 импульсного трансформатора 8 наводится ЭДС, которая через диод 2 прикладывается к тиристору 1 в запирающем...

Номер патента: 1234495

Опубликовано: 30.05.1986

Авторы: Белорусов, Виногоров, Сушков, Штомпель

МПК: E01B 9/68

Метки: подрельсовая, прокладка, скрепления

...т л и -ч а ю щ а я с я тем, что рифленияна верхней опорной поверхности выполнены по периметру вкладышей,Составитель В, КупцовПетрова Техред Л.Сердюкова Корректор Е. Сирохма Редакто Заказ 2960/ Тираж 514 ВНИИПИ Государствен по делам изобретен 3035 Москва, Ж, Подписноеого комитета СССРий и открытийаушская наб., д, 4/5 Производственно-полиграфическое предприятие г Ужгород, ул. Проектная,Изобретение относится к верхнемустроению пути, в частности к элементам рельсового скрепления.Пель изобретения - сокращениезатрат труда при производстве разрядки напряжений бесстыкового пути.На фиг. 1 изображена прокладка,вид в плане; на фиг. 2 - сечение А-Ана фиг. 1; на фиг, 3 - сечение Б-Бна фиг. 1,Подрельсовая прокладка иэ резиныв виде прямоугольной...
