Скоков

Номер патента: 1321880

Опубликовано: 07.07.1987

Авторы: Акатьев, Гулин, Кривов, Орлов, Синатов, Скоков

МПК: F02G 5/02

Метки: силовая

...ветвей 10 и 11, каждая из которых снабжена органом перекрытия 12 и 13,Магистраль подачи питательной воды в котел-утилизатор снабжена питательным насосом 14 и также выполнена в виде двух параллельных ветвей 15 и 16, каждая из которых снабжена органами перекрытия 17, 18 и 19, Водовоздушный теплообменник 20 включен своей водяной полостью в ветвь 16 магистрали подачи воды, а воздушной - в ветвь 10 магистрали впуска воздуха. На выходе из котла-утилизатора установлена дымовая труба 21.Во время работы установки по магистрали впуска в него поступает воздух; если двигатель выполнен с турбонаддувом, воздух в него поступает через турбонагнетатель. Выхлопные газы дизеля поступают из его выхлопного коллектора 3 в трубопровод 8 и далее через...

Номер патента: 1314438

Опубликовано: 30.05.1987

Авторы: Попов, Скоков

МПК: H03F 3/217

Метки: мощности, усилитель

...входного сигнала на интегрирующий сумматор 2 обеспечивается 5 10 15 20 25 30 35 только половину периода тактовойчастоты (е 1) (фиг,2 г),Тактируемый генератор 10 пилообразного напряжения выдает напряжениепилообразной йормы (Фиг,2 в, кривая 2), которое поступает на одинвход компаратора 8, на другой входкоторого поступает сигнал с выходадвухполупериодного выпрямителя 7(йиг, 2 в, кривая 1), Моменты пересечения кривых 1 и 2 Фиксируются компаратором 8 (Фиг,2 д), на его выходах появляются положительные импульсы, передний йронт которых (С) определяет положение переднего Фронташиротно-модулированного импульса усилителя мощности,В момент времени С начинаетсянакопление интеграла входного сигнала на интегрирующем сумматоре 2, Начиная с...

Номер патента: 1295356

Опубликовано: 07.03.1987

Авторы: Галушко, Дахов, Калантарян, Медведева, Муратов, Пономарев, Скоков

МПК: G02B 27/30

Метки: лазерное, осветительное

...из одинаковых положительных линз, за которыми установлен растр 2. Один из растров, например 1, жестко закреп 15 лен. Оба растра состоят из равного количества линз, главные плоскости которых совпадают с главными плоскостями растров, которые параллельны, Линзы растров соосны и имеют одинаковые апертуры, равные 2 а На выходе устройства расположен Фокусирующий элемент, состоящий из двух линз 3 и 4, главные плоскости которых параллельны главным плоскостям растров, Одна иэ линз, например 4, жестко закреплена, Линза 3 кинематически связана с растром 2 (например, посредством винтовых пар 5,6 и 6,7) с воз 30 можно стью параллельного перемещения вдоль оптической оси. Растр 2 установлен с возможностью дополнительного параллельного перемещения...

Номер патента: 1245413

Опубликовано: 23.07.1986

Авторы: Горюшкин, Клименков, Огризко, Скоков, Хорошев

МПК: B22F 5/12, B22F 7/02

Метки: двухслойных, порошка, прессования, труб

...часть играет роль приемнойворонки, Внутренняя и внешняя цилинд"рические части полого шнека 8 выпол-нены винтовыми. В верхней частишнека 8 имеется шестерня 10, которая1получает вращение через шестерни11 от валов 12. В нижней части шнека 8 установлена насадка 13, служащая для формирования поверхностираздела слоев трубыНасадка. 13 может быть выполнена конической илииной формы, обеспечивающей процессформования.Внутри шнека 8 расположен неподвижный ступенчатый стержень 14,закрепленный в верхнем основании 5.Стержень 4 в нижней части имеетсменную коническую и цилиндрическуюступени,Устройство работает следующимобразом. Порошок из бункера б подается вприемную воронку, которой являетсяконическая часть внутренней полости .шнека 8 При вращении...

Номер патента: 1241414

Опубликовано: 30.06.1986

Авторы: Попов, Скоков

МПК: H03F 3/217

Метки: мощности, усилитель

...РВБ-триггера 49 и отрицательныйна Р вход синхронного РВБ-триггера ,4 В . Поэтому при подаче на синхровходы обоих синхронных РВЯ-триггеров 4 Н, 4 ъ тактового импульса свое состояние с "0" на 1" изменит только синхронный РВЯ-триггер 4. При этом выходной каскад 5 выполнен таким образом, что включение синхронного РВБ-триггера 4 приводит к формированию отрицатель 9ного импульса на его выходе. При этом начинается сравнение интеграла отрицательного выходного импульса (любой Формы) с интегралом положительного входного сигнала.Процесс сравнения идет аналогично, как и для отрицательного входного сигнала, При переходе напряжения на выходе сумматора-интегратора 2 через "0" (конец сравнения интегралов входного и выходного сигналов)...

Номер патента: 1146219

Опубликовано: 23.03.1985

Авторы: Беликов, Гируцкий, Раскин, Скоков, Фисенко

МПК: B60K 17/10

Метки: гидравлическая, гидромеханической, коробки, передач, средства, транспортного

...и через клапанное устройство и ре дукционный клапан фрикционные элементы коробки передач, снабжена электромагнитным клапаном связи всасывающей магистрали насоса через отверстие с атмосферой, расположенное выше уровня жидкости в резервуаре и закрытое запорным элементом элект ромагнитного клапана, соленоид которого подключен к электрической цепи ре.ле включения стартера. На чертеже схематично изображена гидравлическая система гидромеханической коробки передач. транспортного средства.Г идравличес ка я система гидро меха н ической коробки 1 передач содержит насос 2 с приводом от двигателя 3 транспортного средства, оборудованного электрическим стартером 4 для его запуска. Всасывающая магистраль 5 насоса 2 через маслозаборник 6...

Номер патента: 1134294

Опубликовано: 15.01.1985

Авторы: Горюшкин, Дорошкевич, Роман, Скоков, Хорощев

МПК: B22F 3/12

Метки: линия, порошковых, поточная, производства

...основному нормальному ряду линейных размеров 11 д 20. Высота Н (фиг.2) стопки пластинчатых элементов 8 матрицы зависит от максимальной высоты гладкой ступени изготавливаемой детали, При необходимости форма рабочего отверстия пластинчатого элемента 8 матрицы может иметь выступы и впадины, соответствующие, например, шпоночным пазам, шлицам и т.д. Конкретное значение числа ячеек банка элемен тов матрицы может быть установлено после изучения номенклатуры продукции, предполагаемой для изготовления. Банк пуансонов также представляет собой ячеистую конструкцию, расположенную на подвижном столе. В ячейкахразмещены пуансоны 9, рабочий диаметр которых соответствует диаметрам Г рабочих отверстий пластинчатых элементов 8 матрицы. Диаметр...

Номер патента: 1064194

Опубликовано: 30.12.1983

Авторы: Иванов, Мороз, Сапрыгин, Скоков

МПК: G01N 33/04

Метки: белка, молоке, молочных, продуктах

...какого-либо молочного продукта и наносят это количество на полоску хроматографической бумаги марки фМ, Через 1 мин после того, как исследуемый раствор впитается хроматографической бумагой, полоску этой бумаги помещают в термостат при 100- 105 С на 5 мин, В результате высоковтемпературного воздействия белки, содержащиеся в исследуемой пробе, коагулируют на волокнах хроматографической бумаги, образуя с ними прочное соединение. После этого полоску бумаги с нанесенными пробами помещают в один из известных белковых красителей на 5 мин при 20 С.оДля анализа молока и молочных продуктов, содержащих значительное количество белка (0,5 и выше), применяют краситель амидочерный 10 Б, который готовят следующим образом: в 1 л воды вносят 2,08 г...

Номер патента: 1050061

Опубликовано: 23.10.1983

Авторы: Мытник, Пацевич, Попов, Скоков

МПК: H02M 3/335

Метки: стабилизированный

...21 на входе, первый вход 22 которого подключен к выходу опорного источника 23, второй вход 24 - к выходу выходного фильтра, третий вход 25 - к выходу. выпрямителя и входу пикового детектора 26, четвертый вход 27 - к выходу последнего и выходу управляемого ключа 28, управляющий вход которого подключен к выходу К-Я триггера 18,Преобразователь работает следующим образом.Когда на суммирующий вход 22 интеграгора 20 (фиг, 1) поступает эталонное отрицательное постоянное напряжение с источника 23 опорного напряжения, конденсаторинтегратора заряжается по пилообразному закону и на выходе интегратора 20 появляется линейно возрастающее положительное напряжение (фиг. 36),. которое поступает на неинвертирующий.вход компаратора 19, а с, его...

Номер патента: 1020974

Опубликовано: 30.05.1983

Авторы: Пацевич, Попов, Скоков

МПК: H03F 3/217

Метки: мощности, усилитель

...или отрицательного).потенцидда на выходе выходного каскада 4. На вхоа 5 сумматора-интеграто"ра 5 поступает нулевой сигнал.Сумматор-интегратор 5 является мновным элементом устройства, в которомосуществляется сравнение площади выходного усиленного импульса со значением, занесенным в сумматор-интегратор 5 по входу 5.Ври отрицательном выхоцном еигналена выходе сумматора интегратора поФ,аиду 5. Накопится некоторый положительный потенциал, соответствующий интегралу входного сигнала за часть тактовогопромежутка цо тактового импульса.На выходе цискриминатора 6 при атомустанавливается положительный потенциал,на выходе инвертора 7 - нулевой потенциал,который по.входу й удерживает триггер 9 в состоянии О. С приходом перво-го положительного...

Номер патента: 1015878

Опубликовано: 07.05.1983

Авторы: Иванов, Нояксова, Скоков, Фарманов

МПК: A23C 19/00

Метки: качества, оценки, последующей, сыров, сычужных

...с 8 мл дистиллироваНной воды температурой 40-45 С,полученную смесь центрифугируют йри3000 об/мин в течение 10 мин иудаляют отделившиеся жир и осадок.П р и и е р. . Из 5 партий голландского сыра, выработанного наМоскаленском, тюменском и РусскоПолянском заводах Омской областиотбирают ь средних проб массой по2 г каждая. Затем каждую из нихрастрирают с 8 мл дистиллирован-ной воды температурой от 40 до 45 фС.Полученные смеси подвергают обезжириванию, и отделению казеина методом центрифугирования на лабораторной медицинской центрифуге, вращающейся со скоростью 3000 об/мин втечение 10 м. Отделившийся жир иосадок казеина удаляют, а полученные центрифугаты используют дляэлектрофоретической разгонки,Электрофореэ ведут по известнойметодике...

Номер патента: 1011098

Опубликовано: 15.04.1983

Авторы: Иванов, Скоков

МПК: A23C 21/00

Метки: белков, выбора, коагулянта, молочного, молочной, осаждения, производстве, сахара, сыворотки

...сывороточных белков в пробах осветленной сыворотки.и вобразце молочного сахара прецсгавленв табл, 1.40П р и м е р 2 . Осуществление способа на Ленинградском, Тихорецком иАлтайском сырзаводах.На Ленинградском и Тихорешом сырзаводах применяется в качестве коагу- щлянтов НСВ, а на Алтайском сырзавоцекислая сыворотка. Проведенный электрофорез образцов молочного сахара показал,что на Тихорецком сырзавоце в лактозеостается Ь дактоглобулин в количестве 3%от общего количества сывороточных белков 3 1011098 фисходной сыворотки и 3% стартовых белков.На Ленинграцском сырзавоце в молочном сахаре обнаружено 2% у -казеинаи 3% стартовых белков. На Алтайском: сырзавоце в лактозе после провецениявсех технологических операций осталось4% +у-казеина и...

Номер патента: 1002095

Опубликовано: 07.03.1983

Авторы: Витязь, Дробашевский, Клименков, Ковалевский, Скоков

МПК: B22F 7/04

Метки: внутреннюю, детали, нанесения, поверхность, покрытий

...5 с помощьюконтактов 10 подается напряжение отисточника 11 тока. Для припеканияпорошка к поверхности ролика 6 последний изготавливают из материалас большей, чем у детали, теплопроводностью,Нанесение покрытия осуществляютследующим образом.В исходном положении ролик 6находится над деталью 2 так, чтокольцевая щель располагается науровне верхнего торца детали 2. Патрону 1 с зажатой в нем деталью 2сообщают вращательное движение. Затем вращательное движение с той жеугловой скоростью и поступательноедвижение вниз сообщают ролику 6. Под 60действием центробежной силы происходит истечение порошка из внутреннейрабочей полости ролика б через кольцевую щель между торцом ролика б икрышкой 7 на внутреннюю поверхность детали 2. Слой порошка на...

Номер патента: 974595

Опубликовано: 15.11.1982

Автор: Скоков

МПК: H03K 23/00

Метки: реверсивное, счетное

...входами элементов 7 и 6ИЛИ-НЕ, вторые входы .которых соединены соответственно с выходами элемента 5 ИЛИ-НЕ и элемента 8 И, пер.вые и вторые входы элементов 5 ИЛИ-НЕ8: И соединены соответственно с первым и, вторым входами .узла Я контроля.Устройство работает следующим образом.,Если входные сигналы, имеющие,например, вид фотрицательных" импуль.сов, т. е. импульсов, имеющих .величину логического .нуля при постоянномуровне нв входе равном логической единице, не перекрываются во времени, реверсивный счетчик работаеткак обычно. Если импульсы перекрываются во времениэто фиксируется узлом1 контроля, выходной сигнал которогопереводит счетчик 2 в режим загрузкии его переключенйе блокируется до момента окончания обоих входных импульсов....

Номер патента: 966915

Опубликовано: 15.10.1982

Автор: Скоков

МПК: H03K 21/36

Метки: импульсов, предварительной, счетчик, установкой

...соответственно с выходом генератора 4 импульсов записи, с выходами одновибраторов 5-2 и 5-1, выходы генератора 4импульсов записи и одновибратора 5-2 4соединены соответственно с входамиодновибраторов 5-2 и 5-1.Одновибраторы 5-1 и 5-2 распреде".лителя 5 запускаются задним фронтомимпульса, если запись производитсяположительными импульсами. 8 качестве мультивибраторов естетвенннодолжны использоваться заторможенныещультивибраторц - одновибраторы 5-1 10 и 5-2, причем выход последнего можетиспользоваться для формирования сигнала разрешающего задание следующего числа (связь с выхода одновибратора 5- 1 на дополнительный вход ге% нератора 4 показана на чертеже пунк"тиром).Счетчик импульсов с предварительной установкой работает в...

Номер патента: 966503

Опубликовано: 15.10.1982

Авторы: Богоцкая, Гончар, Клинов, Скоков

МПК: G01G 15/02

Метки: веса, груза, закрытую, помещенного, тару

...1, вескоторого требуется определить, тару 2 и чувствительный весовой элемент 3, Кроме того, на чертеже приняты следующиеобозначения: д - возможное перемещение груза относительно тары;- вектор ускорения силы тяжести; а - вектор создаваемого ус корения,Способ определения веса грузанетто осуществляется следующим образом.Тару с грузом закрепляют на чув ствительном весовом элементе и определяют вес груза брутто. После этого всей системе сообщают ускорение а, направленное также, как и вектор силы тяжести д. Ускорение а приложе но к таре, а на груз действует толь966503 Гт и-Т Составитель В. Иидактор Т, Интрович Техред И.Гергель орректор А. Ферен аказ 7829/57 Тираж 673 Под ВНИИПИ Государственногс комитета СССР по делам изобретений и открытий...

Номер патента: 959262

Опубликовано: 15.09.1982

Авторы: Попов, Скоков

МПК: H03F 3/217

Метки: класса, мощности, усилитель

...20 и 21, нагрузку 22, 5Усилитель мощности работает следующим образом,В процессе усиления сигналов привозвращении энергии из нагрузки 22в источник питания положительное напряжение на неинвертируемом входе порогового элемента 14 возрастает и снекоторого момента достигает величи,ны срабатывания. В течение времени Т(пока напряжение на этом входе не вос-р 5становится до номинального) с выходапорогового элемента 14 на вход блока13 управления подается положительныйпотенциал. При этом с выхода компаратора 15 на второй вход блока 13 уп- З 0равления подается импульс, сформированный в результате сравнения напряжения со вторичной обмотки 10 трансформатора 12 питания и порогового напряжения компаратора 15. Импульс с .выхода блока 13 управления,...

Номер патента: 950849

Опубликовано: 15.08.1982

Авторы: Скоков, Фомин, Шишов

МПК: E02B 3/16

Метки: гидротехнических, обогрева, сооружений, строительных, швов

...улучшение качества прогрева.Указанная цель достигается тем, что электродами-нагревателями одного из полюсов являются закладные детали цементационнной системы, причем строительный шов заполнен электролитом. На чертеже показана схема устройствадля обогрева строительных швов гидротехнических сооружений,Устройство. включает электроды-нагреватели 1, монтируемые в плоскости шва 2,5 и закладные детали цементационной системы 3, соединенные кабелем 4 с клеммами 5.Устройство работает следующим образом.В строительный шов через цементационную систему подают электролит. К клеммам5, соединенным кабелем 4 с электродаминагревателями 1 и закладными деталями цементационной системы 3, подают разностьпотенциалов. Ток, проходя по электролиту,нагревает его, а...

Номер патента: 935213

Опубликовано: 15.06.1982

Авторы: Витязь, Казакевич, Клименков, Скоков

МПК: B22F 5/12

Метки: двухслойных, порошка, прессования, труб

...соосно шнекам 2 и 8 разделительный элемент 11 в виде втулки, который проходит внутри шне- З 5 ка 2 по всей его длине. Верхняя часть разделительного элемента 11 выполнена конусообразной и служит приемной воронкой, а нижняя часть выполнена в виде насадки конической 40 или иной формы для обеспечения процесса формования поверхностей раздела слоев трубы. Конические части втулки 5, ступенчатого стержня 9 и разделительного элемента 11 нахо дятся на одном уровне. Шестерня 4 входит в зацепление с шестерней 12, закрепленной на валу 13. Для обеспечения зацепления шестерней 4 и 12 в корпусе 1 имеется отверстие. На валу 13 закреплены также шестерня 14, входящая в зацепление с шестерней 15 которая н свою очередь входит в зацепление с шестерней...

Номер патента: 929329

Опубликовано: 23.05.1982

Авторы: Клименков, Лысов, Петров, Скоков

МПК: B22F 3/18

Метки: порошка, прокатки

...15, соединенные с высокочастотными генераторами электрического тока (условно не показаны),Электрические индукторы устанавливаются над каждым насыпаемым слоемпорошка, с возможностью вертикального перемещения в процессе регулировки. Устройство работает следующим образом.От привода через червяк 12 вращательное движение сообщается опорному диску 11, который через конические колеса 13 передает вращение формующему 1 и уплотняющему 2 валкам. Из каждого бункера-дозатора на плоскую торцовую поверхность опорного диска насыпается соответствующий компонент шихты. Одновременно через индукторы 15 пропускается переменный высокочастотный ток. Магнитный поток, создаваемый переменным током, индуктирует в порошке вихревые токи, которые и производят...

Номер патента: 922047

Опубликовано: 23.04.1982

Авторы: Бахмендо, Ершов, Любизер, Скоков

МПК: B66C 17/00

Метки: грузовой, крана, монтажа, мостового, тележки

...направляющие 6 с возможностью выдвижения посредством лебедки 7, закрепленной на направляющих 6.Тяговый канат 8 лебедки 7 прикрепленк поднимаемой грузовой тележке 9. В хомутах 4 и направляющих 6 имеются отверстия для установки стопорных пальцев 10.Направляющие 6 установлены так, чтобы 10 их концы не выходили за габариты мостовой балки. Уложеннуюлежку 9 мостовстороной на монтна полиспаст грузмощью полиспасподнимается выш20 Работая тяговой6 выдвигаютсяи фиксируютсястопорными пальчего тележка опу исходное положение теого крана стропят одной жный кран 1, а другой оподъемной стрелы 2. С пота и крана 1 тележка 9 е уровня направляющих 6 лебедкой 7, направляющие под подтянутую тележку 9 в выдвинутом положении цами 1 О хомутов 4, после...

Номер патента: 919808

Опубликовано: 15.04.1982

Авторы: Витязь, Дробашевский, Клименков, Скоков

МПК: B22F 3/035, B22F 3/06

Метки: порошка, формования

...цангового патрона 3. Корпус узла уплотнения, 2 э состоящий из передней стенки 10, сред. ней стенки 11, боковой стенки 12 и задней стенки 13, закреплен на планке 8 и хвостовике 14. Уплотняющий ролик 15, имеющий конусообразную заход-а ную часть, также закреплен на хвостовике 14. Опорами хвостовика 14 являются втулки 16 и 17, закрепленные соответственно в задней и передней стенках корпуса узла уплотнения. Оси35 внутренних отверстий втулок 16 и 17 расположены эксцентрично (эксцентриситет равен 1,0 мм) по отношению к наружной цилиндрической поверхности втулок, что позволяет регулировать угол между осью уплотняющего ролика 15 закрепленного на хвостовике 14, и осью вращения матрицы 4. Хвостовик с помощью шлицевой муфты 18 соединен со шлицеаым...

Номер патента: 910269

Опубликовано: 07.03.1982

Авторы: Воронцов, Гарькавый, Дегтяренко, Друзин, Кабанов, Коломников, Коробейник, Линник, Молчанов, Нетесов, Пивоваров, Попов, Рудюк, Салтавец, Скоков, Стариков, Тихоновский, Ярешко

МПК: B21B 45/08

Метки: форсунка, щелевая

...на металл и валки, не обеспечивает струи без пульсации, тем более существен-. ной, цем меньше давление. Пульсация потока жидкости вызывается повышенным гидравлическим сопротивлением,так как у этого сопла отсутствует заборная воронка, вследствие чего перед входом в сопло регулярно создается зач:"1В, В. Гарькавый, С. И. Рудюк,Молчанов, С.А.Кабанов,Г. ф, Коломни ков,." Ю;А. Попов,М. Г,Тихоновский, А. И. Стариков,ивоваровКрасного Знаме 4 ыдцйонститут металловФормула изобретения ФжРтавитель М. Коровинаред С. Мигунова Корректор Сю Б. дакт тов ма тираж 84 Государ ст в о делам изоб Москва, Ж2 Подписннного комитета СССРретений и открытий35, Раушсквя наб., д, ч филиал ППП "Патент", г. Ужгород, ул, Проектная,3 91026чивает получение необходимогп...

Номер патента: 908522

Опубликовано: 28.02.1982

Авторы: Витязь, Клименков, Огризко, Райхельсон, Скоков

МПК: B22F 3/20

Метки: непрерывного, пластифицированных, порошков, прессования

...межа, а также в связи с ием воздуха иэ порош900522 Формула изобретения На фиг. 1 схематично показано предлагаемое устройство; на фиг. 2 сечение А-А на фиг. 1; на фигвид В на фиг. 1; на фиг. 4 - шип с системой отверстий, разрез, 5Устройство содержит корпус внутри которого установлен выдавливающий шнек 2. В корпусе 1 закреплены шипы 3 с системой отверстий 4. Яипы расположены в нескольких диамет ральных плоскостях симметрично отно- Рсительно оси корпуса в зоне последних щитков шнека и соединены трубопроводом с вакуумной системой (не показан), 15На витках шнека выполнены пазы 5 для прохода шипов 3. Устройство снабжено загрузочным бункером 6 и насадкой 7.Устройство работает следующим 10 образом,При вращении выдавливающего шнека 2...

Номер патента: 905992

Опубликовано: 15.02.1982

Автор: Скоков

МПК: H03K 4/50

Метки: генератор, пилообразного

...транзистора, коллектор которого соединен с базой десятого транзистора, а вторая обкладка конденсатора подключена к общей шине устройства.На чертеже приведена принципиальная электрическая схема устройства.Устройство содержит первый транзистор 1, первый резистор 2, второй транзистор 3, третий транзистор 4,4четвертый транзистор 5, второй резистор 6, конденсатор 7, третий резистор 8, пятый 9, шестой 1 О, седьмой 11, восьмой 12, девятый 13,десятый 14, одиннадцатый 15, двенадцатый 16, тринадцатый 17 транзисторы,диоды 18 и 19.Устройство работает следующим образом,Транзисторы 4, 9, 1 О и 13 образуют токозадающую стабилизирующую схему, в которую входят также резистор8 и диод 18. Величина тока, протекающего через зту схему, практически не...

Номер патента: 900986

Опубликовано: 30.01.1982

Авторы: Клименков, Лысов, Райхельсон, Скоков

МПК: B22F 3/18

Метки: металлического, порошка, прокатки

...движения Формующих элементов включает коническиезубчатые передачи и гидромуфты.На Фиг.1 показано устройство, общий вид 1 на фиг.2 - то же, гидрокинематическая схема. 10Устройство состоит из внешнегоформующего элемента 1, выполненногов виде кольца, и внутреннего эллипсоидного валка 2. Внешний Формующийэлемент 1 установлен в подшипникахскольжения 3, закрепленных в .корпусе катерки 4, которая передвигаетсяпо направляющим станины 5. Формующий элемент 1 конструктивно выполненкак зубчатое колесо и находится впостоянном зацеплении с шестерней б.Внутри формующега элемента 1 размещенбункер 7.Внутренний формующий валок 2 консально установлен в корпусе подшипника 8. 25Привод устройства состоит из механической и гидравлической частей.В состав...

Номер патента: 900931

Опубликовано: 30.01.1982

Авторы: Бородин, Ворошилова, Мельников, Мошошина, Скоков, Типикин

МПК: B22C 1/24

Метки: литейных, отверждаемых, связующее, стержней, сушкой, тепловой, форм

...масложирового гудрона черно- хлопкового масла, сиккатива и уайт- спирита в течение 20-40 мин при темпе.ратуре окружающей среды. 10Масложировой гудрон чернохлопкового масла - отход дистилляции жирных кислот черных хлопковых масел с иодным числом не менее 101 и кислотным числом не более 90 мг КОН/г. 15 В качестве сиккатива предпочтительно использовать технические продукты Нф(ГОСТ-73) или 64 б (ТУ 6-10-1351-78). При содержании 20 масложирового гидрона чернохлопкового масла в составе связующего ниже нижнего предела снижается прочность в сухом состоянии, возрастает выше верхнего предела в нежелательной степени, повышаются вязкость и температура застывания связующего. Содержание ингредиентов в связующих, вес.% Известное Ингредиенты 1 2...

Номер патента: 899278

Опубликовано: 23.01.1982

Авторы: Витязь, Горюшкин, Клименков, Коробов, Огризко, Скоков

МПК: B22F 3/20

Метки: непрерывного, порошков, формования

...в отверстии шнека.На фиг, 1 показана схема устройства; на фиг. 2 - поперечное сечениеармированной заготовки,Устройство состоит из корпуса 1,бункера 2 загрузки порошка, матрицы3, шнека ч, выполненного со сквознымцентральным отверстием не обозначено)и буртиком 5,упирающимся в подшипник 6,установленный в,корпусе 1. ВнутриФормула изобретения ВНИИПИ каз 12061/16 Тираж 852 Подписное лиал ППП "Патент",г.Ужгород, ул. Проектная, 4 шнека установлен неподвижный стержень7, выполненный с продольными отверстиями 8 для размещения армирующихволокон, например стальной проволоки.Выходная часть стержня выполнена ввиде прошивки 9, Армирующие волокнав исходном положении размещены набарабанах 10,Устройство работает следующимобразом,В отверстия...

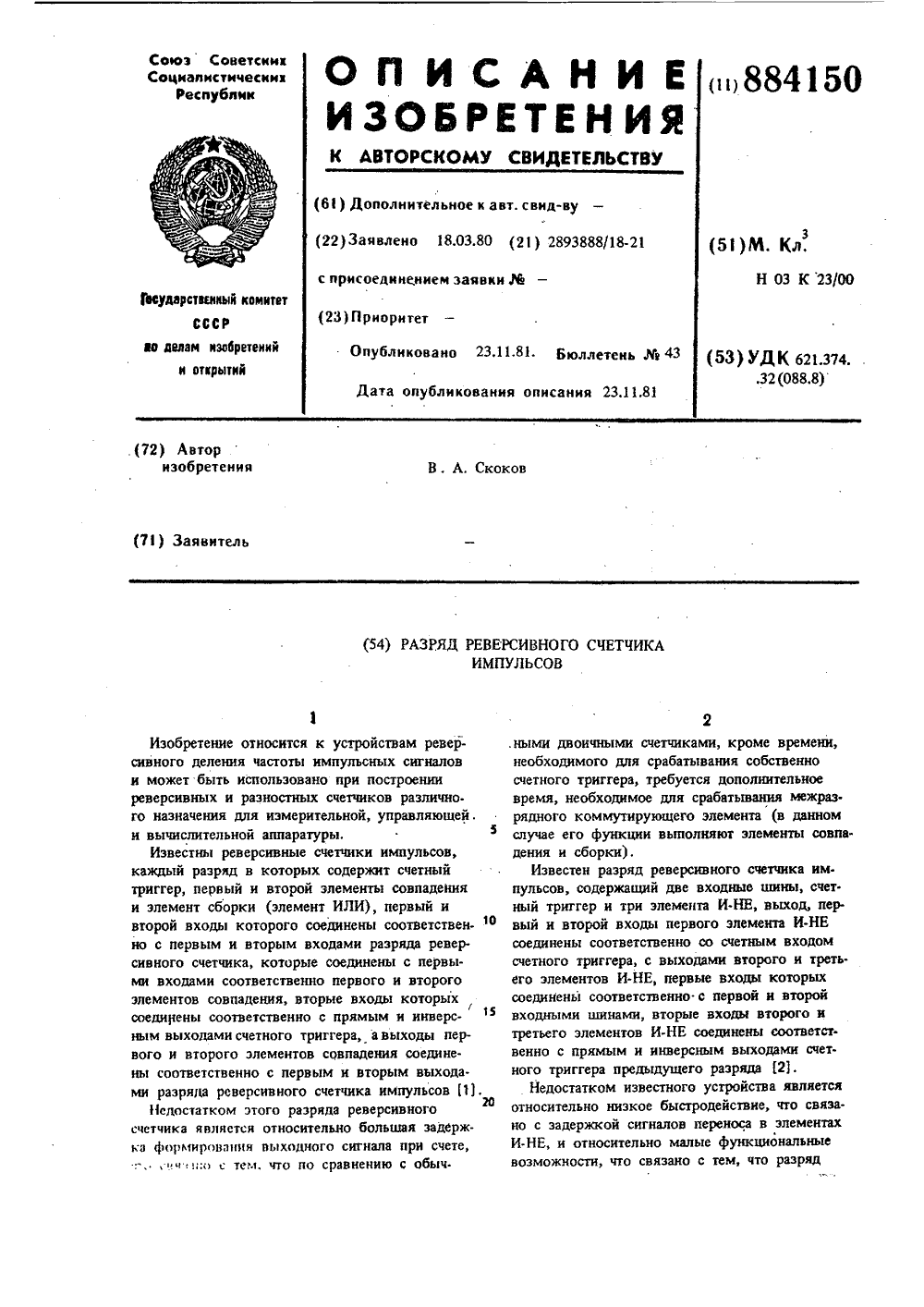

Номер патента: 884150

Опубликовано: 23.11.1981

Автор: Скоков

МПК: H03K 23/00

Метки: импульсов, разряд, реверсивного, счетчика

...вход 14 установки счетного триггера соединен с первым входом первой структуры И элемента 8 И.ИЛИ-НЕ и со входом элемента 11 НЕ, выход которого соединен с первым входом первой структуры И элемента 7 И-ИЛИНЕ, второй вход первой структуры которого соединен со входами вторых структур И эле. ментов 9 и 10 И-ИЛИ-НЕ, со входом 15 управления счетного триггера и со вторым входом. первой структуры И элемента 8 И-ИЛИ-НЕ, выход которого соединен сс входом второй структуры И элемента 7 И-ИЛИ-НЕ и со втсрым входом первой структуры И элемента 9 И-ИЛИ-НЕ, выход которого соединен со входом третьей структуры И элемента 10 И-ИЛИ-НЕ и с первым входом третьей структуры И элемента 7 И.ИЛИ-КЕ, выход которого соединен со входом второй структурыэлемента...

Номер патента: 852446

Опубликовано: 07.08.1981

Авторы: Дробашевский, Клименков, Огризко, Скоков

МПК: B22F 5/12

Метки: двух-слойных, порошка, прессования, труб

...коническую и цилиндрическую ступени.В основании 4 расположены два бункера 15, для подачи порошка во внутреннюю полость матрицы 12.В основании 4 расположены также два бункера 16, нижние створы которых входят в коническую часть внутренней полости шнека 2.Верхнее основание 4 закреплено на цилиндрической опоре 17, которая при помощи ребер 18 скреплена также с матрицей 12.Устройство работает следующим образом.Порошок из бункера 16 подается в приемную воронку, которой является внутренняя коническая часть внутренней полости шнека 2. При вращении вкладыша 1 порошок перемещается к зоне прессования. В области между конической частью стержня 3 и цилиндрической частью насадки 11 происходит формование внутреннего слоя изготавливаемой трубы.Порошок...
