Семашко

Номер патента: 1144092

Опубликовано: 07.03.1985

Авторы: Гусаров, Котляр, Кузнецов, Семашко

МПК: G05D 13/04

Метки: вращения, датчик, частоты

...изобретения - повышение чув-. ствительности датчика, 35Поставленная Цель достигается тем, что в датчике частоты вращения содержащем установленный на валу корпус, вконуснай расточке которого расположены центробежные грузы в 40 ниде шариков и чувствительный элемент, связанный с подпружиненным исполнительным элементам, чувствительный элемент выполнен в виде штока с конусной частью эквидистантнай , 45 конусной расточке корпуса, в которой выполненпоперечный паз, в котором установлены центробежные грузы.На чертеже изображен датчик частоты вращении. 50Датчик содержит корпус 1 с центральной направляющей 2, в которой установлен чувствительный элемент, выполненный в виде штока 3 с конусной частью и подпятником. В конусной 55 части штока 3...

Номер патента: 1136146

Опубликовано: 23.01.1985

Авторы: Аксенов, Безмен, Вашкевич, Семашко

МПК: G06F 7/00

Метки: логический, модуль

...второй вход, которого соединен с третьим входом модуля, выход первого элемента ИЛИ соединен с первым входом второго элемента И, второй и третин входы которого соединены с четвертым и пятьж входами модуля соответственно, выход второго элемента И соединен с первым входом второго элемента ИЛИ, первый вход третьего элемента И соединен с шестым входом модуля, выход третьего элемента И соединен с первым входом третьего элемента ИЛИ, второй вход третьего элемента И соединен с седьмым входом модуля, второй вход третьего элемента ИЛИ соединен с восьмым входом модуля, выход третьего элемента ИЛИ соединен с вторым входом второго элемента ИЛИ, выход которого соединен с первым вхолом четвертого элемента И, второй вход которого соединен с...

Номер патента: 1129737

Опубликовано: 15.12.1984

Авторы: Безмен, Ментюк, Святкин, Семашко

МПК: H03K 19/00

Метки: логический, многофункциональный, элемент

...каждый из которых содержит первый и второй дополнительные МОП-транзисторы, вход 40 в каждом из инверторов соединен с затвором первого дополнительного МОП-транзистора, исток которого соединен с второй шиной питания, а сток соединен с выходом инвертора 45 и истоком второго дополнительного МОП-транзистора, затвор и сток которого соединены с первой шиной питания, первый вход многофункционального логического элемента соединен с вторым входом первого дополнительного элемента И и выходом второго дополнительного элемента И, первый вход первого дополнительного элемента И соединен с первым входом третьего до полнительного элемента И, вторыми входами четвертого и пятого дополнительных элементов И и входом пер 4вого инвертора, который...

Номер патента: 1108130

Опубликовано: 15.08.1984

Авторы: Викторов, Петров, Семашко, Шаболдо

МПК: C25D 21/12

Метки: растворов, способности, травильной

...цель достигается тем, что устройство для контроля травильной способности раствора, содержащее зажимы для крепления образца и фиксатор окончания процесса травления, снабжено поворотным валом, а зажимы выполнены в виде спаренных подпружиненных пластин, шарнирно закрепленных на валу с воэможностью перемещения в 5 плоскости, перпендикулярной оси вращения вала, и снабжены упорами.Фиксатор окончания процесса травления выполнен в виде электроиэмерительного прибора.Образец выполнен в виде проволоки.На фиг. 1 изображено устройство для контроля травильной способности растворов, общий вид; на фиг. 2 - то же, вид сверху.устройство состоит из зажимов 1, выполненных в виде спаренных подпружиненных пластин, Которые имеют груз 2. Подпружиненные...

Номер патента: 1103921

Опубликовано: 23.07.1984

Авторы: Жилкин, Кирпичев, Малахов, Семашко

МПК: B21C 3/08

Метки: головка, роликовая

...сложность и громоздкость.Наиболее близкой к изобретению 35 по технической сущности и достигаемо. му результату является роликовая головка для волочения профилей, содержащая корпус, в пазах которого расположены полэушки с роликами, сред ство перемещения ползушек в виде размещенных в корпусе упорных винтов 3.Недостаток известной конструкцииниэкая жесткость.Цель изобретения - повышение точ ности обработки путем повышения жесткости устройства.Поставленная цель достигается тем, что в роликовой головке для волочения профилей, содержащей корпус, в пазах которого расположены полэушки с роликами, средство перемещения ползушек в виде размещенных в корпусе упорных винтов, на ползушках выполнены упоры предназначенные для Зэа имодействия с...

Номер патента: 1100618

Опубликовано: 30.06.1984

Авторы: Безмен, Казимирский, Святкин, Семашко

МПК: G06F 7/38

Метки: многофункциональное

...выходом второго коммутатора, дополни тельно содержит элементы И, НЕ, ИЛИНЕ и третий коммутатор, причем первый коммутатор содержит дополнитель но шесть элементов И, второй коммутатор содержит дополнительно шесть элементов И, третий коммутатор содержит семнадцать элементов И и один элемент ИЛИ, третийи четвертый ин- З 0 формационные входы устройства подключены к входам третьего и четвертого элементов НЕ устройства соответственно, первый настроечный вход уст. ройства подключен к первым входам элемента ИЛИ-НЕ, первого и второго элементов И и к входу пятого элемен та НЕ, второй настроечный вход устройства подключен к вторым входам элемента ИЛИ-НЕ и первого элемен та И, к первому входу третьего элемента И и к входу шестого элемента НЕ, выход...

Номер патента: 1097996

Опубликовано: 15.06.1984

Авторы: Безмен, Ментюк, Святкин, Семашко

МПК: G06F 7/00

Метки: многофункциональный, модуль

...к входам первого элемента равнозначности соответственно, выход второго элемента сложения по модулю два является выходом модуля, выход первого 35 элемента равнозначности подключен ко второму входу элемента И и к первому входу второго элемента равнозначности, второй вход которого подключен ко второму входу модуля Ю 40 45 50 55 Изобретение относится к вычислительной технике и микроэлектронике и предназначено для реализации всех бесповоротных функций пятипеременных, включая скобочные виды 5 этих функций, может быть использовано при построении специализированных устройств вычислительной техники.Известен логический модуль для реализации бесповоротных функций пятипеременных, содержащий логические элементы И, ИЛИ, НЕ 13.Однако...

Номер патента: 1093457

Опубликовано: 23.05.1984

Авторы: Лозбенев, Новиков, Семашко

МПК: B23P 1/04

Метки: подвода

...на щеткодержателе, 5 ,.и щетки .1 3.Недостатком известного устройства является то, что ток, протекающий через электрическую емкость между изолированным шпинделем и корпусом 20 станка, замыкается через подшипники, что. вызывает электроэрозионный износ последних. Особенно значительным он становится при высокочастотной обработке импульсами малой длительности. 25Целью изобретения является повышение срока службы станка путем уст. ранения электроэрозионного износа подшипников шпинделя.Поставленная цель достигается тем, ЭО что в устройство для подвода тока введена дополнительная щетка, установленная в щеткодержателе и электрически соединенная с наружным кольцом подшипника шпинделя. 35На чертеже изображено устройство для токоподвода,...

Номер патента: 1083180

Опубликовано: 30.03.1984

Авторы: Безмен, Казимирский, Святкин, Семашко

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...первый,второй и третий входы модуля подключены соответственно к входу первогоэлемента НЕ и к первому и второму 40входам первого элемента равнознач-"ности, третий вход которого подключен к выходу первого элемента НЕ, вход и выход второго элемента НЕ подключены к первому и второму выходам модуля соответственно, дополнительно содержит второй элемент рав нозначности, элементы неравнозначности, И и ИЛИ, причем четвертый и пятый входы модуля подключены к входам второго элемента равнозначности соответственно, выходы первого и второго элементов равнозначности подключены к входам элемента не- равнозначности и первого элемента И соответственно, выход которого подключен к первому входу элемента ИЛИ,1выход которого подключен к входу 180 2второго...

Номер патента: 1081800

Опубликовано: 23.03.1984

Авторы: Безмен, Пантелеев, Семашко, Трофимов

МПК: H03K 19/08

Метки: сравнения, цифровой, элемент

...и через третий резистор - кколлектору третьего транзистора, а первый вхоа элемента соединен с вторымвходом элемента. На чертеже приведена принпипиальнаясхема цифрового элемента сравнения.0 О 1 0 1 О 1 0 01 1 1 а=в=Оав ава= в=1 Таким образом, с первого входа-выхода 10 снимается выхоаной сигнал в сдотввтствии с таблицей, При подаче управляющего сигнала высокого уровня происходит перекоммутация первого 10 и второго 12 входа-выхода с помощью двух клю 4 чей, реализованных на третьем 7 и четвертом 8 транзисторах и резисторах 6 и 11.Рассмотрим работу устройства на примере. Пусть на первый вход 5 и второй в вход-выход 1 2 подается сигнал в соотввг ствии с таблицей, т,е. а0; в = 1. А науправляющий вход 9 поаается сигнал, равный логическому нулю,...

Номер патента: 1073888

Опубликовано: 15.02.1984

Авторы: Безмен, Вашкевич, Куденков, Семашко

МПК: H03K 19/20

Метки: сравнения, цифровой, элемент

...с управляющим входом, база и коллектор четвертого транзистора через соответствующие резисторы соединены с шиной питания.На чертеже представлена принципиальная схема цифрового элемента сравнения.Цифровой элемент сравнения содержит транзисторы 1-7, резисторы 8-13, нагрузочные информационные входы 14-15, выходы 16 и 17, шину %8 питания, общую шину 19, управляющий вход 20. Цифровой элемент сравнения работает следующим образом. 60На информационные входы 14 и 15 подаются сигналы сравнения.При этом на управляющий вход 20 подается уп-, равляющий сигнал. С.информационных входов сигнал поступает на устройст во сравнения, реализованное на тран зисторах 3-5 и резисторах 10 и 11, Предлагаемый цифровой элемент сравнения производит сравнение двух...

Номер патента: 1050657

Опубликовано: 30.10.1983

Авторы: Иванов, Ринкевич, Семашко

МПК: A47K 5/00

Метки: пылесос

...0,15-0,25 соответствует наиболее благоприятным условиям, дри которых одновременно с существенным понижением скорости протекания воздуха в зазоре 6 получается и уменьшение вихреобразования, что способствует лучшему попаданию пьщи в пылеулови тель,Пылесос работает следующим образом.При включении воздуховсасывающего агрегата 5 частицы пьщи, увлекаемые воздушным потоком по шлангу, поступают в диффузор 6, затем через зону раэряже ния 8 в конфузор 9 и собираются в пьщеуловителе 7, Поток воздуха далее проходит через фильтр 2, практически не засоряя его, так как большая часть пыли ос тается в пьщеуловителе 7, Режим работы воэдуховсасывающего агрегата остается неизменным вплоть до момента полного заполнения пьщеуловителя 7. 20 1 1050Изобретение...

Номер патента: 1045396

Опубликовано: 30.09.1983

Авторы: Дьяконов, Пантелеев, Семашко, Трофимов

МПК: H03K 19/08

Метки: сравнения, цифровой, элемент

...транзисторов и черезпервый и второй резисторы - с шиной питания соответственно, эмиттеры третьего ипятого трайзисторов и четвертого и шестого транзис.торов объединены и соединены с общейшиной, базы пятого и шестого тран-.зисторов соединены с коллекторомвторого и первого транзисторов соответственно и через третий резисторс шиной источника. питания.На чертеже представлена принципиальная схема цифрового элементасравнения.Схема содержит входы 1 и 2 элемента, транзисторы 3-8, резисторы9 - 11, энергетические выводы 12,выходы 13 - 15 элемента, энергетический вывод 16.Цифровой элемент сравнения функционирует следующим образом.10 15 20 50 55 25 30 35 40 45 В статическом положении сигналына нходах элемента отсутствуют и,следовательно, с выхода...

Номер патента: 1043630

Опубликовано: 23.09.1983

Авторы: Безмен, Вашкевич, Куденков, Семашко

МПК: G06F 7/00

Метки: бесповторных, модуль, реализации, функций

...НЕ, выход четвертого элемента ИЛИ подключен к первому входу седьмого элемента И, второй вход которого подключен к первому управ ляющему входу модуля и входу второго элемента НЕ, выход перного элемента ИЛИ подключен к перному входу восьмого элемента И, выходы четвертого, пятого, шестого, седьмого и восьмо го элементов И подключены к входампятого элемента ИЛИ соответственно,прямой и инверсный выходы пятогоэлемейта ИЛИ подключены к выхОдаммодуля соответственно, второй управляющий вход которого подключенк входу первого элемента НЕ и третьим входам седьмого и пятого элементов И, четвертый вход которого под"ключен к третьему входу шестогоэлемента И и выходу второго элемента НЕ, выход первого элемента НЕподключен к третьему входу...

Номер патента: 1037255

Опубликовано: 23.08.1983

Авторы: Аспидов, Гурьянов, Мищенко, Семашко, Терешко

МПК: G06F 11/07

Метки: логический, многофункциональный, модуль, отказоустойчивый

...с первыми входами десятрго иодиинадцатого элементов равнознач 5 10 15 20 25 30 Э 545 50 55 В исправном состоянии модуля на его первый, второй и третий информационные входы 21-23 поступают сигналы Х,Х, УЗ соответственно. Одновременно указанные сигналы соответственно поступают и на информаности, вторые, третьи и четвертыевходы которых соединены соответственно с выходами первого, второгои третьего элементов равнозначности,выход девятого элемента равнозначности соединен с первыми входами двенадцатого и тринадцатого элементовравнозначности, вторые, третьи ичетвертые входы которых соединенысоответственно с выходами четвертого, пятого и шестого элементов равнозначности, выход десятого элементаравнозначности соединен с первымивходами первого и...

Номер патента: 988150

Опубликовано: 15.06.1983

Авторы: Гендель, Журавлев, Семашко

МПК: H02H 7/12

Метки: блока, включения, включенными, защитой, импульсными, лазера, лампами, накачки, параллельно, последовательно, соединенных, цепей

...), каждый из которыхподключен к выходу соответствующего порогового элемента 10 и с третьими входами 15 (информационныевходы ), каждый из которых соединенс выходом соответствующего третьего порогового элемента 11, с выходами 16 по числу входов 14, каждый иэ которых подключен к соответствующему управляющему нходу 7 блока поджига б и,с клеммой аварийнойсигнализации 17, и две группы разделительных конденсаторов 18, общее количество которых соответствует числу параллельных цепей ИЛНблбка 5.Блок контроля (см. фиг. 2), вырабатывающий команды на запуск блока поджига до включения всех цепейна предупреждение аварийных ситуаций, содержит группу первых элементов И 19, выход каждого из которых является соответствующимвыходом 16 блока контроля,...

Номер патента: 1018067

Опубликовано: 15.05.1983

Авторы: Коренблит, Попенко, Семашко

МПК: G01R 33/02

Метки: аэромагнитометр

...состоит из датчика 1, преобразовате,- ля 2, многоканального усилителя 3 записи, лентопротяжного механизма 4, магнитной головки 5 записи, магнитной головки 6 считывания, многоканального усилителя 7 считывания, блока задержки 8 сигнала, блока 9 согласования, блока 10 управления, регистрирующего прибора 11, первого регистра 12, блока управляемых ключей 13, второго регистра 14, третьего регистра 15, четвертого регистра 16, блока сравнения 17, формирователей импульсов 18 и 19, одновибратора 20, счетчика 21, одновибратора 22, счетчика 23, одновибраторов 24-29 и дешифратора 30.функциональная схема блока 9 сог" ласования включает первый триггер 31,10180 Ь 7 4 который выделяется счетчиком 21 и по- % Датчик 1 преобразует модуль полнополя в...

Номер патента: 1009388

Опубликовано: 07.04.1983

Авторы: Овчарова, Панкова, Семашко, Федорович, Фильчакова, Шаззо

МПК: A23C 3/05

Метки: охлаждения, расфасованного, творога

...контакта его с охлаждаемой поверхностью до 5)1 о С или охлаждаемым до этой 60 температуры воздухом. Охлаждение . прекращают как толь ко средняя конечная температура каждой упаковки достйгнет 2-4 фС, а на поверхности последней от -1 до +2"С. 65 П р и м е р 1, После прессования творог температурой ЗООС расфасонынаюти охлаждают на контактной поверхности при -5 ОС до средней конечной температуры творога 2 ОС, при этом температура на поверхности упаковки равна 2 фС, а продолжительность охлаждения составляет 70 мин.П р и м е р 2. Охлаждение расфасовай.ного творога ведут при температуреконтактной поверхности -15 ОС до среднеи конечной температуры упаковки2 С. Процесс длится 35 мин, при этомтемпература на поверхности продукта равна -1 С.П р и...

Номер патента: 1007890

Опубликовано: 30.03.1983

Авторы: Безруков, Семашко

МПК: B23P 1/04

Метки: датчик, касания, электродов

...соединен через резистор защиты с деталью и через диод защиты с ЭИ, а неинвертирующий вход соединен с делителем напряжения, введены датчик минимального расстояния между электродами, одновибратор, две схемы И и триггер, причем вход одновибратора соединен с выходом операционного усилителя, прямой выход одновибратора соединен с первым входом первой схемы И, инверсный выход одно вибратора соединен с первым входом второй схемы И, выход датчика максимального сближения электродов соединен со вторыми входами схем И,выходы схем И соединены со входами тригге ра, выход триггера является выходомдатчика касания.Подача напряжения на межэлектродный промежуток осуществляется от основного источника в режиме пониженного напряжения. Основной...

Номер патента: 1005029

Опубликовано: 15.03.1983

Авторы: Мищенко, Панчиков, Семашко, Терешко, Шатыро

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...Т а б л и ц а 1 Значения управляющих сигналов на входах 5 7 13 8 Х 1 Х 2 Х 1 Х 2 Х 1 Х 2 Х 1 Х 2 Х 1 Х 2 Х 2 хгх 2 ЧХ 1 Х 2Х 1 Ч Х 2 0 Я 1 Х 2 ХХХ 2 ЧХ 1 Х 2 Х 2 Х 1 ЧХ 2 Х 1 Х 2 Х 1 ЧХ 2 Х 1 ЧХ 2 Х 1 вертого элемента равнозначности, выход которого соединен с вторым входом третьего элемента равнозначности.На,чертеже представлена функциональная схема многофункционального логического модуля.Многофункциональный логический модуль содержит первый 1, второй 2, третий 3 элементы равнозначности, первый 4, второй 5, третий б, четвертый 7 и пятый 8 входы логического модуля, выход 9 логического модуля, четвертый 10 элемент равнозначности, выходы 11 первого и,12 второго элементов равнозначности, шестой вход 13 логического модуля, выход 14...

Номер патента: 1004059

Опубликовано: 15.03.1983

Авторы: Лозбенев, Розанов, Семашко

МПК: B23P 1/00

Метки: машин, приработки, сопряженных, электроэрозионной, элементов

...обрабаты-.ваемых деталей. Поставленная цель достигается тем, Что все валы с сопрягаемымн эле.ментами охвачены сердечником, а противорасположенные опоры соседних валов выполнены из токонепроводящего материала.На чертеже представлено устройство для одновременной приработки зубчатых колес многоступенчатого ре" .духтора.Устройство содержит электропригенератор импульсов 2, сер;к 3 с обмоткой, корпус 4 изроводящего материала, токопроеоповы 5, токонепроводб, валы 7 с сопрягаемымми. Все валы с элементам1004059 Формула изобретения ВНИ ИП Тираж Заказ 1751/104 Подписнг подлежащими обработке, охвачены сердечником 3.Все валы имеют по одной токонепроводящей опоре 6.Устройство работает следующим образом.5При включении электропривода и...

Номер патента: 969605

Опубликовано: 30.10.1982

Авторы: Куделев, Семашко, Толстая

МПК: B65B 35/36

Метки: группирования, ориентирования, поверхностью, предметов, сферической, штучных

...вшахматном порядке отражатели 4,выполненныЕ в виде вертикальных штырей. В нижнем сечении желобов 3 также выполнен поперечный зазор, причем в верхней и нижней часТях желоба снабжены лотками 5 для отводакрошек в емкости 6. Желоба 3 в нижней части сопрягаются с отводящимтранспортером 7, над которым установлены неподвижные направляющие 8,образующие по числу ориентирующихжелобов соосные с ними продольные каналы 9. Над отводящим транспортером 7 установлен периодически вращающийся вокруг горизонтальной осивалик 10 с гибкими радиальными лапками, число и расположение которых 5 соответствует продольным каналам 9.Радиальные лапки валика 10 одновременно являются заслонками накопителя иэделий и отсекателями ряда ориентированных изделий на...

Номер патента: 966689

Опубликовано: 15.10.1982

Авторы: Козюминский, Семашко, Терешко, Трофимов

МПК: G06F 7/00

Метки: многофункциональный, модуль

...ИЛИ 16, И 17, И 15. А с элемента ИЛИ 11 сигнал подается на элемент И 18. Сигнал Х 1 подается на вход 2 и эле-мент И 15. Управляющий сигнал И 1 подается на-входы элементов НЕ 12 и И 25. Сигнал И 2 подается на вход элементов НЕ 13, И 23, И 24. А управляющий сигнал И 3 поступает на элементы НЕ 14, И 22 и И 24, Сигнал И 4 подается на вход элемента рав 4нозначности 27. С элементов НЕ 12,НЕ 13 и НЕ 14 сигнал поступает навходы элементов И 21 И 25. С элементов Н 21 - И 25 сигнал подаетсяна входы элемента ИЛИ 26, а с негона вход элемента равнозначности 27.С выхода элемента равнозначности вырабатывается выходной сигнал,П р и м е р . Пусть на входы 1-4модуля подаются сигналы Х 1, У 2, ХЗ,Х 4. Тогда на выходах элементов 16-20имеем логические...

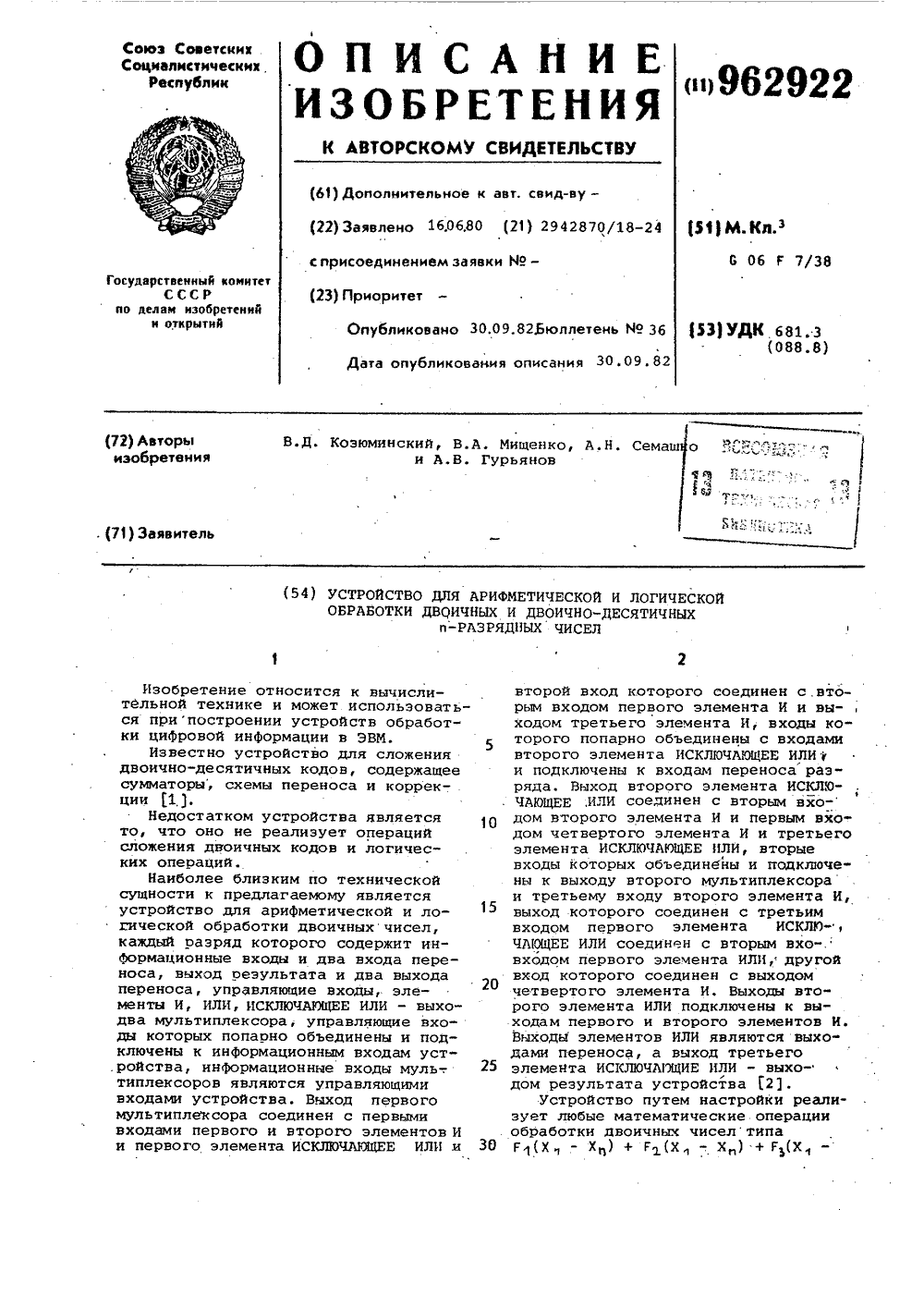

Номер патента: 962922

Опубликовано: 30.09.1982

Авторы: Гурьянов, Козюминский, Мищенко, Семашко

МПК: G06F 7/38

Метки: арифметической, двоично-десятичных, двоичных, логической, разрядных, чисел

...О 1 - Ое иО 9 - О 16 . подаваемых на группы управляющих входов 47 и 48 мультиплексоров 29 и 30 соответственно.Рассмотрим работу устройства на ф .примере выполнения операции 5(АчВ) + (А В) + К, таблица истинности для которой приведена в962922 1 О О 0 О О О О О О О О О а О О О О 0 О Для выполнения .устройством данной математической. операции мультиплексор 29 настраивается на реализа. цию в нем логической функции Р, иэ таблицы истинности при значениях входных сигналов переноса, Р.РО, а мультиплексор 30 - на реализацию логической функции сиг.- нала таблицы истинности при этих же Продолжение табл. 1г значениях входных сигналов переноса Ри РКак следует из схемы мультиплек- Ж сора (фиг.41, для его настройки насоответствуваую логическую...

Номер патента: 962918

Опубликовано: 30.09.1982

Авторы: Гурьянов, Козюминский, Мищенко, Семашко

МПК: G06F 7/00

Метки: выражений, вычисления, логических, переменных

...к группе п в тинформационных входов 4 устройства, а управляющие входы мультиплексора 1 подключены к управляющим входам б устройства. Выход модуля 1 подключен к входу записи блока 2 памяти, 2 выходов которого подключены к информационниа входам мультиплексора 3, управляющие входы которого подключенык группе т информационных входов 5устройства. Выход мультиплексора 3является выходом 8 устройства.Устройство работает следующимобразом.На информационные входы 4 устройства подаются входные сигналых 1 х 2 х которые поступаютна информационные входы мультиплексора, который с помощью сигналовуправления О., О 2 О, подаваемых на управляющие входы устройства, манжет быть настроен на выполйение любой логической функцииГ(х, х ,) входных информацион ных...

Номер патента: 955029

Опубликовано: 30.08.1982

Авторы: Аспидов, Витер, Мищенко, Семашко, Терешко

МПК: G06F 7/00

Метки: логический, модуль

...Х 5 1 Х 1 Х 2 ХЗ Х 4+Х 5 1 1 Х 1 1 Х 2 ХЗ Х 4 Х 5 Х 5 Х 1 Х 2 ХЗ+Х 4.Х 5. Х 1 Х 2 ХЗ Х 4 Х 5 1 1 3+2,Х 1 Х 2 ХЗ+Х 4+Х 5 Х 1 Х 2 ХЗ Х 4 1 Х 5 1 1 0 3+1+1 Х 1 Х 2+ХЗ Х 4+Х 5 Х 1 Х 21 ХЗ Х 4 1 1 Х 5 0 2+2+1 Х 1 Х 2+ХЗ+Х 4+Х 5 Х 1 Х 2 1 ХЗ 1 Х 4 Х 5 1 О 2+1+1+1 Х 2 1 ХЗ Х 4 Х 5 О Х 1+Х 2+ХЗ+Х 4+Х 5 Х 1 1 1 1+1+1+1+1 Формула изобретения Работает логический модуль следующим образом. На входы модуля подаются переменные и/или их инверсии (при необходимости), и значения логических "О" и "1", а с выхода модуля 14 снимаются нсе бесповторные функции пяти переменных. Используя какую-либо из этих ком 40 бинаций и соответствующий ей тип фун. кций, легко получить комбинации нход ных сигналов для любого другого типа бесповторной функции данного нида....

Номер патента: 930678

Опубликовано: 23.05.1982

Авторы: Гурьянов, Козюминский, Мищенко, Семашко

МПК: H03K 19/00

Метки: логический, многофункциональный, модуль

...а его выход - к входу дополнительного элемента, второй вход которого подключен к выходу второго элемента равнозначности модуля, а выход - к входу второго.дополнитель 45 ного элемента равнозначности, у которого второй вход подключен к дополнительной шине управляющего сигнала, а выход является вторым дополнительным выходом модуля.На чертеже представлена принципиальная электрическая схема устройства.Иногофункциональный логический модуль содержит пять элементов 1-5 равнозначности между шинами 6 и 7 питания которых последовательно включены нагрузочный транзистор 8 и две параллельные ветви из последовательно включенных переключающего и второго нагрузочного транзисторов (соответственно 9-10 для одной ветви и11-12 для другой). Затвор...

Номер патента: 828534

Опубликовано: 23.04.1982

Авторы: Безруков, Гимаев, Рабинович, Семашко

МПК: B23P 1/14

Метки: зазора, межэлектродного, обработке, размерной, электрохимической

...с дпфференцирующим усилителем 5 первого порядка, а датчик напряжения - с днфференцирующим усилителем 6 второго порядка. Диффере)нцирующие усилители 5 и 6 через масштабирующие операционные усилители 7 н 8 связаны со схемой выделения максимального сигнала 9, от которой сигнал через пороговое устройство (ПУ) 10 поступает к блоку управления приводом (БУП) 11, с помощью которого производится автоматическая подача одного из электродов.Принцип работь предлагаемого устройства.Искажение формы импульса напряжения в межэлектродном зазоре (при использовании источника питания с нежесткой характеристикой) обычно выражается в появлении рога в правой части импульса в момент отвода колеблющегося электрода тем большей остроты, чем меньшее значение...

Номер патента: 920708

Опубликовано: 15.04.1982

Авторы: Козюминский, Мищенко, Семашко

МПК: G06F 7/50

Метки: накапливающий, сумматор

...5, второй вход которогосоединен с выходом триггера 6, а выход элемента И 5 соединен со входомэлемента ИЛИ 4, выход которого является выходом переноса сумматора, авторой вход этого элемента соединенс выходом мультиплексора 2.Перед началом выполнения любойматематической операции из наборареализуемых :од одного из двух операндов А и В, участвующих в операции, например код А, заносится втриггер 6, для чего этот код подается на информационный вход 9, а мультиплексор 1 настраивается с помощьюсигналов управления И-И, подава -емых на группу управляющих входов7, на реализацию логической функции возбуждения триггера А 1 Ац,где а - сигнал снимаемый с выходатриггера 6. Под действием импульсного сигнала С, подаваемого на вход11 разрешения выполнения...

Номер патента: 920700

Опубликовано: 15.04.1982

Авторы: Козюминский, Мищенко, Семашко

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...4 - к входам 11 и 12, Входы элементов НЕ 7 и 8 подключены ко входам модуля 11 и 12, Входы элемента И 5 соединены с выходом элемента НЕ 9 и выходом триггера 10, информационный вход которого соединен с выходом 18 устройства, а его управляющий вход объединен со входом элемента НЕ 9 и подключен к стробирующему входу 17 модуля,Нногофункциональный логический модуль работает следующим образом.На информационные входы 11 и 12устройства подаются информационныедвоичные сигналы х и х 2, а на входы 13-16 - управляющие сигналы ИИ , Соединение элементов И 1-4, ИЛИ6 и НЕ 7 и 8 такое, что на выходе .18модуля с помощью указанных элементов 16 реализуется логическая зависимость Ц-С(К,Х,О ХХ,и, Х,Х,.Ц,Х,оц Таким образом, в зависимости от 15 значений...
