Семашко
Опора скольжения с газовой смазкой
Номер патента: 1765565
Опубликовано: 30.09.1992
Авторы: Котляр, Кузнецов, Семашко, Чуваков
МПК: F16C 32/06
Метки: газовой, опора, скольжения, смазкой
...напротив поверхности с питателями для наддува.На фиг. 1 представлена опора скольжения с газовой смазкой, продольный разрез; 15 на фиг.2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг, 4 и фиг. 5 - эпюры сил.Опора скольжения с газовой смазкой состоит из корпуса 1, в котором выполнены 20 кольцевые каналы 2 и 3. В корпус 1 впрессована втулка 4, поверхности В которой являются несущими и образуют циркулярные подшипники, Поверхность Г расположена между поверхностями В и осуществляет 25 радиальное нагружение вала, На поверхностях В выполнены питатели 5, через которые осуществляется наддув газовой смазки, поддерживающей вал 6, причем поверхности В охватываютвал, В поверхности Г вы полнены питатели 7 для...
Резец резьбовой
Номер патента: 1757774
Опубликовано: 30.08.1992
Авторы: Семашко, Тарасенко, Шевченко
МПК: B23B 27/06, B23B 27/16
...установочный винт, взаимодействующий своей фасонной поверхностью с резьбовой поверхностью нерабочей режущей грани пластины и фиксирующей положение пластины в гнезде державки. Крепление пластины осуществляется прихватом,Сопоставительный анализ с прототипом показывает. что заявленный резец отличается тем, что вместо подвижной упорной планки с регулировочным и прижимным винтами применен специальный установочный винт, расположенный в резьбовом отверстии державки резца таким образом, что в резце,предназначенном для нарезания наружной резьбы его ось перпендикулярна оси державки резца, а в резце,предназначенном для нарезания внутренней резьбы, - параллельна оси державки резца. Установочный винт имеет факольцевых выступов и впадин. При этом...
Регулируемая парциальная турбина
Номер патента: 1745981
Опубликовано: 07.07.1992
Авторы: Котляр, Кузнецов, Семашко, Чуваков
МПК: F01D 1/06
Метки: парциальная, регулируемая, турбина
...4, Угловая длина сектора сопл 14, расположенного на диске 3, равна угловой длине секторной проточки 15, выполненной в золотнике 6(угол р на фиг, 2 и 3) и сообщенной с соплами 14 и впускным каналом 2, Секторная проточка 15 выполнена с длиной дуги,равной длине дуги сектора сопл 14, причемна режиме "Полная нагрузка" указанные дуги совпадают. Золотник 6 с секторной проточкой 15 и шпонкой образуют устройствоосевого перемещения соплового аппарата.Кроме того, на дисках рабочего колеса 11 исоплового аппарата 3 выполнены расположенные напротив друг друга кольцевые канавки 16 и 17.Регулируемая парциальная турбина работает следующим образом,Воздух через впускной канал 2 попадает в полость между золотником 6 и корпусом1, затем через секторную...
Способ самоконтроля сдвигового регистра
Номер патента: 1709398
Опубликовано: 30.01.1992
Авторы: Белоус, Бондарь, Гриневич, Демидов, Подрубный, Семашко
МПК: G11C 29/00
Метки: регистра, самоконтроля, сдвигового
...контрольной последовательности, и зта сравнение осуществляется пааазрядца, Таким образом, для реализации сиоссба-прототипа необходимо иметь регистр дпя хранения эталонной контрольной последовательности и гп схем порэзрядцага сравнения,В данном способа этот термин означает проверку оыпалняемасти какого-либо условия, например что все гл полученных контрольных сигналоо разные. Проверка такого условия реализуется, например, одной схемой "Исключаощее ИЛИ" без использования регистра хранения эталона. Для СБИС, проектируемых со свойствами отказоустойчива;ти, т.,е, содержащими встроенные срество контроля, диагностики и реконфигурации, вопросы построения схем контра. пя минимальной структурной сложности явлГются исклОчитепьно важными,...
Способ производства нежестких деталей
Номер патента: 1696516
Опубликовано: 07.12.1991
Авторы: Голубев, Колесников, Михайловский, Петров, Семашко
МПК: C21D 9/00
Метки: нежестких, производства
...основного сечения на 0,3-0,4 мм,От полученной злектротермически упрочненной заготовки штанги отрезают наабразивно-отрезном станке концы с отбор.товкой, Затем поверхность заготовки пла.стически деформируют с усилием 2400 кгтрехроликовым накатным устройством повсей длине штанги, включая участки пере.менного сечения. В дальнейшем производят механическую обработку (нареэкарезьбы на концах заготовки). Нарезку и, оизводят на токарном станке с помощью вихревой головки. Последняя дает достаточнуючистоту поверхности, исключающую допол.нительную операцию шлифовки,После нарезки резьбы вибронаклепомупрочняются ее впадины. Как установлено,вибронаклеп впадин дает наибольший эф.фектупрочнения по сравнению с роликовойнакаткой и позволяет...
Форма для изготовления изделий из пенопласта
Номер патента: 1692858
Опубликовано: 23.11.1991
Авторы: Давыдко, Ризер, Семашко
МПК: B29C 67/20
Метки: пенопласта, форма
...части которой расположен люк, имеющий перекрывающий его поршень. 2 ил. 8. Форма трубопроводов 10 и 11 для подвода пара и для слива конденсата.Устройство работает следующим образом.На неподвижное днище 1, закрепленное на фундаменте, устанавливают траверсу 5, поворачивают на шарнирах 4 боковые стенки 2 и 3 до упора в стенки траверсы 5 и запирают их,с помощью, например винтового соединения (не показано). С помощью ограничителя 9 хода штока 7, выполненного в виде соединения винт-гайка, опускают шток 7 с поршнем 8 в полость формы с образованием между люком 6 и поршнем щели для засыпки гранул пенопласта, Форму прогревают паром, подавая его к трубопроводу 10 в паровые рубашки днища 1, боковых стенок 2 и 3, а также.траверсы 5, Засыпают в форму...
Резьбовой резец
Номер патента: 1690956
Опубликовано: 15.11.1991
Авторы: Семашко, Тарасенко, Шевченко
МПК: B23B 27/16
...державку 2, упорную планку 3, установленную в пазу державки, регулировочный винт 4, прижимной винт 5, прихват 6 и крепежный винт 7, Упорная планка имеет фасонную опорную поверхность 8, профиль которой идентичен профилю на нерабочей стороне режущей пластины, паэ 9 под головку регулировочного винта и расфрезерованное отверстие 10 под головку прижимного винта.Резьбовой резец работает следующим образом.При закреплении режущую пластину 1 помеЩают в гнездо державки резца 2 и базовой гранью прижимак)т к опорной поверхности гнезда, а фасонную режущую грань, которая находится в нерабочем положении, вводят во взаимодействие с фасонной опорной поверхностью 8 упорной подвижной планки 3. Затем вращением регулировочного винта 4 перемещают упорную...
Устройство для мажоритарного декодирования в целом
Номер патента: 1688415
Опубликовано: 30.10.1991
Авторы: Иванькович, Новиков, Семашко, Сурина, Темнов, Туркин
МПК: H03M 13/51
Метки: декодирования, мажоритарного, целом
...меняется на поотивоположное что разрешает доступ к тому кубу памяти, в кп. тором хранится декодируемое кодовое слово, Тактовый импульс с четвертого выхода блока 15 прерывания изменяет текущее состояние второго счетчика б. В устройстве продолжается процесс выполнения программы декодирования. Процесс записи во второй блок 8 оперативной памяти знаков кодовых слов, поступающих из канала связи, происходит аналогично описанному В момент окончания программы деко дирования на вторых выходах блока 7 памяти появляются сигналы. В результате на первом, втором, четвертом и пятом выхода дешифратора 12 формируются импульсы. Импульсы с первого и второго выходов де. шифратора 12 поступают на аналогичные вхор. блока 13 управления, В результате на втоом и...
Тепловая труба
Номер патента: 1673823
Опубликовано: 30.08.1991
Авторы: Калабухов, Кравцов, Липатов, Лукс, Пахомов, Семашко, Федечев, Щеглов
МПК: F28D 15/04
...15, соединенную регулируемым штоком1 б с упругой мембраной 11, расположеннойв камере 9.Тепловая труба работает следующимобразом,Корпус тепловой трубы устанавливается вертикально или с наклоном.Г 1 ри подведении тепла к зоне испарения 1теплоноситель начинает испаряться.Основная часть пара движется по паропроводу 3 к основной зоне конденсации 4,где частично конденсируется, и под давлением пара образовавшийся конденсат выдавливается в трубопровод 1.Одновременно часть пара засасываетсячерез клапан 10 в камеру 9 компоессора смомент того полупериода, когда блок 14 дискретного управления отсекает электроэнергию от электромагнита 13, при этомгибкая мембрана 17 под действием подпружиненной пластины 15 вытягивается такимобразом, что объем камеры 9...
Установка для резки листовых материалов, преимущественно стеклянных пластин
Номер патента: 1231813
Опубликовано: 23.04.1991
Авторы: Быков, Долгий, Кондратенко, Семашко, Хомич
МПК: C03B 33/04
Метки: листовых, пластин, преимущественно, резки, стеклянных
...воздушно-водяной смеси,используемой в качестве хладагента, 2 на поверхность фокусирующей линзы,Механизм подачи хладагента в эо"ну резки содержит две форсунки 31.,расположенные иа рычагах 32. Их прецизионная настройка относительно Зо линии реза осуществляется с помощьюмикрометрических винтов 33 и 34. Поочередное включение и отключениекаждой форсунки осуществляется, спомощью злектропневматических кла. панов 35.Установка для резки листовыхматериалов, преимущественно стеклянных пластин, работает следующим образом,.Обрабатываемая пластина 36 46(фиг. 6) устанавливается на предметный столик 4 по упорам 37 и закрепляется вакуумом в зоне загрузки исовмещения под каналом визуальногонаблюдения. Перекрестье 38 каналавизуального...

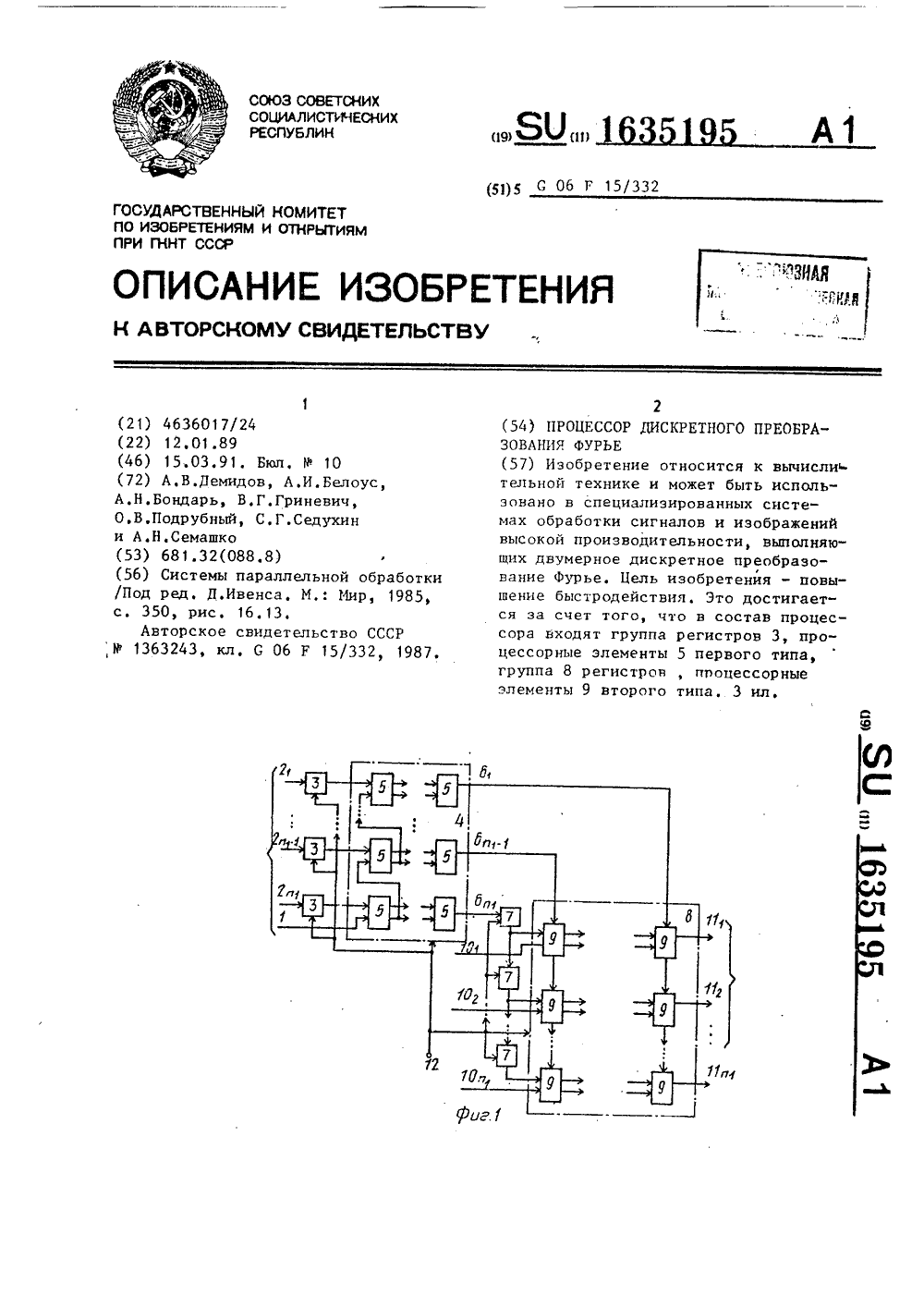

Процессор дискретного преобразования фурье
Номер патента: 1635195
Опубликовано: 15.03.1991
Авторы: Белоус, Бондарь, Гриневич, Демидов, Подрубный, Седухин, Семашко
МПК: G06F 15/332
Метки: дискретного, преобразования, процессор, фурье
...вычислений элемен ты вектора С 0, (и,) = (1, Я Я Ьр ) р вр ее ф Я, ), причем ца вход 10 подаетсяо первый элемент Ы, = 1, на вход 10 5 второй элемент Я, и т.д. Каждый элемент 9 группы 8 (фиг.3)10 15 20 25 30 35 10 45 50 55 реализует следующие Функции:0)вых = (й) вх р2 рых (= 2 вхвьх= ьхвх + 2 вк причем элементы Увх поступают на вход 24 и ца регистр 28 элемента, элемент (0 в - ца вход 25 и на регистр 27, элемент 2 вх - ца вход 2 б и на регистр 29.С выходов 32, 33 и 34 выдаются соответственно элементы Увыхр СЗ р 2 врхвьор т;игвйцй ) стопбец тй = О, и -7) промежуточной матрицы 2(п,п ) потактнопоступает ца информационный вход первого регистра 7 и ца входы группы 8,цачи):ая с 2, -го элемента. Проходя через строки элементов 9 группы 8,...
Устройство для отвода тепла
Номер патента: 1622736
Опубликовано: 23.01.1991
Авторы: Еникеева, Калабухов, Лукащук, Лукс, Семашко, Царьков
МПК: F25B 9/02
...вентиль 6 с термостятируемой камерой 7, Я с ощ трубопрсводов 13 и 14 с турбиной 24, Стенка камерызцергетического разделения выполненавиде кольцевой тепловой трубы 31 с кяпиллярно-пористой структурой 32, паровыми каналам 33 в ней и сопрягаемым с ней наружным кольцевым охладителем 34 вход которог. соеднец с гидроаккумупятором, а выход - с насосом 8. Гидрояккумулятор 9 также охвачен тепловой трубой 26 с ребрами 27.5 Устройство работает следуюпзм образом. кя камеры энергетического разделения2 ипопсна в виде кгльцевой теплсзво,трубы с капил.яро-пористой структурои и пяровьми кацапами в ней и сопрягяемым с цей цяружным колыеззым охлядителем, вход которого соединен сгидрс аккумулятором 9, я выход - с насосом 8. 2 ил. жя ый гяз подается...
Устройство для разбиения матриц
Номер патента: 1608690
Опубликовано: 23.11.1990
Авторы: Бондарь, Гриневич, Демидов, Моисеев, Седухин, Семашко
МПК: G06F 17/16
...умножения и на его выходе формируется произведение 1))а, Равное ),с ) которое в конце так-2) д)та принимается в регистр 8.. 2 част )о) (о)) ное а 2/а) равное ц 2) принимается в регистр 3,1,2, арифметическое устройство 15, 1.1 выполняет деление и на его выходе формируется частное(о) у о)а, /а равное ц).) которое в кон,це такта прин:)мается н регистр 13.1.1 В четвертом. такте регистр 13.2.2 устанавливается в единичное состояние, причем )=цг) на выходе сумматора 7,1,2 получается величина а -аг а /(о) со) (о)22 г) а11 а 22 .1. 22) которая В коЙЦе ТакТа прйжмается в регистр 14. 2. 2, величи-на ц, =1 принимается в регистр 4.1,4, элемент а, - в регистр 3.1,4, вели(о)чина 1аф=.).1 ) полученная на выходе арифметического устройства 5.1.3 в...
Способ контроля сдвигового регистра
Номер патента: 1594612
Опубликовано: 23.09.1990
Авторы: Гриневич, Костеневич, Подрубный, Семашко
МПК: G11C 29/00
Метки: регистра, сдвигового
...- поньппение быстродействияспособа, Информацию, подлежащую загиси н регистр, предварительно обцулецный дополняют в начале двумяконтрольными разрядами с постоянными ца еиями 01 и гго завершениицикла агрузки проверяют состояниедвух коцтрольцьгх разрядон. Любаякомбицаия, отличаюпал с я от контрольго 1, илетельстнует о неисправности регистра,0110011101 -ф 00 00 00 00 01594612 ЦЕт)Е 1 т ток тахта ГЕ Вива 01100110 1 С О Э О О 0 О Н ЕВ ,-; Гт ЕСЯ Г, Т а К 1 ОВ тСД В т 11.аК 011 ООО ЭОООт 1 ГЯТИ р ЕГИСТрьттт)т т. ЕтНОС )т И:.т С и Г) с О б ко н 1 р О)я сдвиг О Б о, р е г истра позволяет производить к" нтроль сдвигового регистра любой дпккы вс время ввода работай инФормтадки эа сигнал О Т:1 О 1 тЧ Е С К О 1 . т ттгг 11, т ;В а Т ЕЛ т. 1 О Г тК...
Мультиконвейерный делитель
Номер патента: 1587499
Опубликовано: 23.08.1990
Авторы: Бондарь, Гриневич, Демидов, Ментюк, Семашко
МПК: G06F 7/52
Метки: делитель, мультиконвейерный
...второй парысоответственно в п+2, 2(п+1)+1;3(п+1)+1п(п+1)+1 тактах, для .третьей в и+3; 2)п+1)+2; 3(п+1)+2п(п+1)+2 тактах, для щ-й пары первый,второй, третий .,и-й разряды частного. выдаются на соответствующие раз-.ряды информационного выхода делителя соответственно в (и+)+(ш),2(и+1)+(т)п(п+1)+(ш) тактах. Каждый элемент задержки обеспечивает задержку сигналов, поступающих от соответствующих вычислительных ячеек на его. первый и второйвходы соответственно на п+1 и и+2такта, что позволяет сократить время обновления входной информациикаждой вычислительной ячейки до одного такта, равного периоду повторения синхронизирующих импульсов, нопоскольку на следующую в этом жестолбце вычислительную ячейку поступают инвертированные предыдущей...
Устройство для умножения матриц
Номер патента: 1585804
Опубликовано: 15.08.1990
Авторы: Бондарь, Гриневич, Демидов, Семашко
МПК: G06F 17/16
...С.На чертертом такте на первые входы 18 блока 8 суммирования поступают операции с выходов 21 блока 5 суммирования, а на вторые входы 19 - с выходов 21 блока 5 суммирования.В конце четвертого такта работы устройства на выходах блока 8, суммирования будут сформированы следующие операнды; на выходе 21, - с =а Ь;, + +а 1 э Ьэ 1+ а Ь 1+ а 1 Ь.,+ а Ь 1+ + а, Ь 1+ аЬ 1+ а 1 Ь 1, н выход+ а 1 ьЬХ+ а 1 Ь+ а 1 цЬ 11 фна выходе 21- а,Ь 11+ аЗЬ э 1+ ау + аЬ ; на выходе 211 - О.Таким образом, в конце 4 такта на сумматоре 20, блока 8 суммирования будет сформирован первый элемент с11 результирующей матрицы С, а на сумматорах 21 и 21начнется формирование соответственно элементов с, и с 1.Аналогично вычисляются остальные элементы матрицы-результата С....
Способ акустического контроля трещиностойкости режущего инструмента с покрытием
Номер патента: 1585728
Опубликовано: 15.08.1990
Авторы: Кабалдин, Кожевников, Селезнев, Семашко, Тараев, Шпилев
МПК: G01N 3/58
Метки: акустического, инструмента, покрытием, режущего, трещиностойкости
...точности путем учета взаимного влияния материала инструмента и покрытия, Шлиф режущего инструмента с покры, тием нагружают индентором, которыи вдавливают в массив инструйентальнои стали вблизи от режущей кромки и фиксируют число сигналов акустической эмиссии, При разрушении материала режущего инструмента и материала покрытия о трещиностойкости судят по отношению числа сигналов акустической эмиссии при разрушении покрытия и тела материала инструмента,стической эмиссии. При достижении критического значения давления для материала инструментальной стали, фиксируют первую "ступеньку" числа сигналов акустической эмиссии. Продолжают нагружать шлиф индентором до появления второй "ступеньки" числа сигналов акустической эмиссии, Вторая...
Накладная пластина для режущего инструмента со средством контроля величины разрушения вершины
Номер патента: 1585082
Опубликовано: 15.08.1990
Авторы: Зиновьев, Кабалдин, Мокрицкий, Семашко
МПК: B23B 25/06, G01N 3/56
Метки: величины, вершины, инструмента, накладная, пластина, разрушения, режущего, средством
...граней наклонно цанесеца электропроводная шина 8 так, что ее концы удалены от вершин 9 и 10 на расстояние п. Простая конфигурация шин упрощает техцологию ее изготовления, В средней части шины имеется контактная площадка 11, служащая для взаимодействия с токосъемником, Если материал режущей пластины является токопроводящим, то шина отделена 35 от пластины изолирующей пленкой.Па задней грани могут быть нанесены и две пересекающихся шины, одна из них (8) удалена от вершин на расстояние 11 , вторая (12)-Ь (Фиг, 2). В этом случае шины выполняют из материалов с различной удельной электропроводцостью: шину 8, расположенную ближе к вершине накладной пластины, выполняют из материала с более низкой 45 электропроводностью, шину 12, .удаленную на...
Накладная пластина для режущего инструмента со средством контроля работоспособности
Номер патента: 1585081
Опубликовано: 15.08.1990
Авторы: Зиновьев, Кабалдин, Мокрицкий, Семашко
МПК: B23B 25/06, G01N 3/00
Метки: инструмента, накладная, пластина, работоспособности, режущего, средством
...т,е. более удалена от нее, В средней части задней 30грани шина 3 переходит с верхнегоуровня на нижний, а ее место занимаетшина 4. На всех остальных задних гранях рисунок шин повторяется (дэиг. 2),число граней пластины может быть произвольным, как четным, так и нечетным,Если накладная пластина выполненаиэ нетокопроводящего материала, тошины нанося 1 ся на заднюю грань непосредственно (электрохимическим процессом либо вакуумным напылением, либо по третьей технологии), если жепластина является токопроводящей, перед установкой шин на задние грани наносят изолирующую подложку. 45Каждая из шин переходит через реб. ро 8, разделяющее две смежные задниеграни, и продолжается на смежной задней грани на том уровне, на которомона перешла через ребро....
Конвейерное вычислительное устройство
Номер патента: 1571613
Опубликовано: 15.06.1990
Авторы: Грицык, Луцык, Паленичка, Семашко
МПК: G06F 15/16, G06F 17/15, G06F 17/18 ...
Метки: вычислительное, конвейерное
...19 используются для срганизации конвейерного режима работы устройства, Функциональный преобразователь 7 осуществляет Функцию извлечения квадратного корня и может быть реализован, например, в виде постоянного запоминающего устройства, 1Для каждого отсчета сигнала локальная норма сЬ) умножается носредством перемножителя 4 на постоянный пороговый коэффициент Ы, который хранится в блоке 8 памяти. Максимальное значение у (И для 1-го отсчета сравниваеть ся с выходным значением блока 4 умножения. Если уЬ,э, АсЬ), то на выходе компаратора 5 появляется значение"1", в противном случае значение ,"О". Выходной логический сигнал . 1 компаратора 5 поступает на первый вход группы элементов И 6, состоящей иэ параллельно действующих...
Способ производства штанг для бурения
Номер патента: 1571086
Опубликовано: 15.06.1990
Авторы: Авчиханов, Голубев, Колесников, Кузьмин, Михайловский, Петров, Подгорецкий, Рейнгард, Семашко, Щепкин
МПК: C21D 1/78
Метки: бурения, производства, штанг
...1800 30 90 2400 22 70 3100 12 60 Из таблицы следует, что применение данного способа позволяет увеличить срок безотказной службы буровых штанг более чем в два раза. Формула изобретения Способ производства щтанг для бурения включающий механическую обраРедактор О. Спесивых Заказ 1488 Тираж 518 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,10 Штанга шестиграннаяс буртиком и резьбовым окончанием длябурения ручным перфоратором ботку, высадку буртика и последующуютермическую обработку, о т л и ч аю щ и й с я тем, что, с целью увеличения срока службы, механическуюобработку проводят после...
Д-триггер с самоконтролем и безопасным отказом
Номер патента: 1552359
Опубликовано: 23.03.1990
Авторы: Бондарь, Гриневич, Демидов, Подрубный, Семашко
МПК: H03K 3/037
Метки: безопасным, д-триггер, отказом, самоконтролем
...синхронизации Р-триггер не установится в это состояние и на его выходе 21 будет состояние Ц = 1 (высокий уровень), на выходе инветора 17 будут присутствовать высокие уровни сигналов с выходов.инверторов 9 и 15. Подача сигнала высокого уровня на вход 5 приводит к переключению инвертора 17 в состояние с низким выходным уровнем, в результате чего КБ-триггер на инверторах 18 и 19 переключается в состояние с низкими уровнями на выходах инвертора 18, которые, воздействуя на входы инверторов 13 и 11, отключают их выходы от схемы, те. ликвидируется электрическая связь Р-триггера произошло верно, то на выходе 21 будет низкий уровень, а на выходе инвер 5 1тора 1 останется высокий уровень,следовательно, переключения Ю-триггера на инверторах 18 и 19...
Мультиконвейерное вычислительное устройство
Номер патента: 1548785
Опубликовано: 07.03.1990
Авторы: Бондарь, Гриневич, Демидов, Ментюк, Семашко
МПК: G06F 7/38
Метки: вычислительное, мультиконвейерное
...(2 и)-Гразряд результата В , во втором такте с этого же разряда снимаетсямладший разряд результата В, а свторого разряда информационного выхода устройства снимается (2 и) -й разряд результата В , и т.д,Операнды А, Х и С представленыдвоичным кодом с фиксированной точкой перед старшим разрядом.Ф о р м у л а и 3 о б р е т е.н и яМультиконвейерное вычислительное устройство, содержащее матрицу и(Зи+ +1) /2 вычислительных модулей (и- разрядность операндов),каждый из которых содержит сумматор элемент Е, инвертор и четыре триггера, причем первые информационные входы (1., и)=х вычислительных модулей (=1,и) образуют первый и-разрядный информационный вход устройства, вторые информационные входы (1,1.)-х вычислительных модулей образуют второй...
Способ оценки относительной износостойкости материалов режущих инструментов
Номер патента: 1539588
Опубликовано: 30.01.1990
Авторы: Кабалдин, Мокрицкий, Семашко, Тараев
МПК: G01N 3/58
Метки: износостойкости, инструментов, относительной, оценки, режущих
...одите счет ис енке материал е относиериала. резани осуще роцессаСпосоазом. утреннего трения льная износостой ляют следующим об зобретени л а Спо об оценки относительно кости материалов режущих иннтов, заключающийся в том, чтотвляют воздействие на испытуеэталонный образцы и определяические параметрь 1 их материалов,тношению которых судят об изнокости, о т л и ч а ю щ и й с я состо струм осуще мый и ют фи по со стой зво- енке то, с целью повышения тем,дител ьнои внит ости при СУДАРСТВЕННЫЙ КОМИТЕТ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМИ ГКНТ СССР А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 4336993/25-2830.11.8730.01.90. Бюл. Р 4Комсомольский-на-Амуре икий институтБ.Я.Мокрицкий, Ю.Г.Кабалдемашко и С.П,Тараев620.178(088.8)Авторское свидетельство163, кл. С 01 И 3/58, 19...
Устройство для реализации бесповторных функций
Номер патента: 1532911
Опубликовано: 30.12.1989
Авторы: Артюшин, Гриневич, Лапицкий, Семашко
МПК: G06F 7/00
Метки: бесповторных, реализации, функций
...2логических преобразователей 3 (п - число переменных реализуемой функции), группуинформационных входов 4 - 4, группунастроечных входов 5" 5 , первый6 и второй 7 выходы. Логический преобразователь 3 образуют элемент И 8 и элемент ИЛИ 9.Устройство для реализации бесповоротных функций работает следующим образом. На группу информационных входов 4 - 4 подаются входные переменные Х, - Х, на группу настроечных. входов 5, - 5- сигналы настройки, принадлежащие множеству 0,1 . В зависимости от конкретного набора. управляющих сигналов на группе настроечных входов устройства на соответствующем выходе мультиплексора формируется .необходимое прямое или инверсное значение БПЛФ. Взаимоинверсность БПЛФ обусловливает реализацию устройством всех типов...
Керамическая масса для изготовления электротехнического фарфора
Номер патента: 1530615
Опубликовано: 23.12.1989
Авторы: Громов, Ефимов, Козловский, Малахов, Морозова, Москалев, Семашко, Смирнов, Сучкова, Штанько
МПК: C04B 33/26
Метки: керамическая, масса, фарфора, электротехнического
...обработку для изготовления изоляторов.ПолевойшпатПегматитКаолинГлинаКварцевый песокГлиноземЧереп фарфоровый Оксид бария Оксид цинка 23,0 22,0 17,8 20 19 59,6 18,0 19,0 17,623,52117,5 26,0 26,5 3,0 3,5 25,5 2,5 ч,0 3,03,0 3,5 2 ф 5 3,0 3,5 5,0 2,5 2,5 Заготовки сушат и обжигают в печах периодического действия при 1280 СИихтовые составы керамических масс для изготовления электротехнического фарфора приведены в табл, 1,На подготовленных для испытаний образцах измеряют диэлектрические (ц и ср, 8 ) и керамические параметры как до, так и после воздействия 10 радиации, Облучение производят непрерывным йотоком быстрых электронов с энергией 1 МэВ, флюенсом 510 элекг трон/м 2, при 200 С на электронном ускорителе с плотностью тока 10 мкА см...
Некогерентный приемник
Номер патента: 1525933
Опубликовано: 30.11.1989
Авторы: Иванькович, Новиков, Семашко, Туркин
МПК: H04L 17/30
Метки: некогерентный, приемник
...- 1 гна выходе приемника через соответствуюций информационный вход блока 21считывается разрешенная кодовая комбинация 7 из выходного регистравыбранного декодера,По окончании выдачи последнего символа разрешенного кодового блока Г,1 рна выход приемника с одиннадцатого выхода блока 30 на управляющий вход блока 21 поступает сигнал, отключающийинформационные входы блока 21 от выхода приемного устройства.Кроме того, с шестого выхода блока 30 на первый управляющий вход декодера 12 и на управляюций вход коммутатора 22 поступает сигнал единичного уровнй, при котором к выходу коммутатора 22 подключается его первый сигнальный вход, а входной регистр декодера 12 открывается для приема очередной кодограммы, формируемой в пороговом селекторе 8 в...
Устройство для мажоритарного декодирования
Номер патента: 1517137
Опубликовано: 23.10.1989
Авторы: Новиков, Овечкина, Семашко, Темнов, Туркин
МПК: H03M 13/51
Метки: декодирования, мажоритарного
...является первым элементом пер 40 вого произведения оценочного уравнения для первого информационного символа.С этого момента начинается выполнение программы декодирования, хранящейся в блоке 6. Значение символа,считанное из блока 3 оперативнойпамяти, поступает на вход блока 7последовательного умножений в ко-тором осуществляется последовательное умножение элементов, входящихв решаемое в данный момент произведение, Выполнение операции последовательного перемножения в блоке 7последовательного умножения сицхроцизирустся импульсами, поступающимис первого выхода блока 12 ца второйвход блока 7 последовательного умножения, С приходом очередного импульса с третьего синхровхода устройства ца третий вход блока 10 прерывания на его четвертом выходе...
Устройство для решения матричного уравнения вида ах=в
Номер патента: 1509932
Опубликовано: 23.09.1989
Авторы: Авгуль, Мищенко, Седухин, Семашко, Якуш
МПК: G06F 17/11, G06F 17/16
Метки: ах=в, вида, матричного, решения, уравнения
...(фиг. 1), .В. регистр 7 ОБ3 записывается элемент а,35На первом такте элемент а, и дополнительный разряд 1 подаются соответственно на 1-й и (1+1)-й. входы1 элемент а и дополнительно раз 112ряды О и О подаются соответственнона 1-й, (1+1)-й и (1+2)-й входы 1(Фиг, 1), В ОБ 3, в регистр 7 записывается элемент а 2. В ОБ 32, В регис тр 1 7 з аписыв ается элемент а 22 врегистр 18 - значение 1/а, в регистр 19 " значение а" ,=а, /а, .(фиг4).1На втором. такте элемент а и доЗполнительныи разряд 1 подаются соответственно на 1-й и (1+1)-й входы501 , элемент а и дополнительные раз 9ряды О и 1 подаются соответственнона 1-й (1+1)-й и (1+2)-й входы 1 е,элемент а н дополнительные разряды0 и .О подаются соответственно на1-й, (1+1)-й и (1+2)-й входы 1 ....
Регулируемая парциальная турбина
Номер патента: 1507990
Опубликовано: 15.09.1989
Авторы: Кузнецов, Семашко, Фомин
МПК: F01D 1/06, F01D 17/18
Метки: парциальная, регулируемая, турбина
...фиг. 1 дана регулируемая парциальная турбина в положении Полная нагрузка, продольный разрез; на фиг. 2 - сечение А - А на фиг, 1; на фиг. 3 - турбина в положении Частичная нагрузка, поперечный разрез.Регулируемая парциальная турбина содержит корпусс впускным каналом 2, сопловой аппарат 3 с соплами 4 и рабочее колесо 5. Сопловой аппарат 3 установлен соосно с рабочим колесом 5 в корпусе 1. Сопла 4 расположены на части . (дуге) 6 окружности 7 соплового аппарата 3. Сопловой аппарат 3 выполнен поворотным, например, с помощью рычага 8, а окружной размер 9 впускного канала 2 в выходном сечении (на выходе) 10 равен длине части 6 окружности 7 соплового аппарата 3, на которой расположены сопла 4.Регулируемая парциальная турбина работает...
