Сасов

Номер патента: 1006310

Опубликовано: 23.03.1983

Авторы: Богданов, Дулина, Сасов

МПК: B65B 5/10

Метки: тару, укладки, цилиндрических

...стенок секций накопителя, при этом секции накопителя расположены так, что их торцы смещены один относительно другого с образованием поочередных выступов и впадин, а в стенке отсекателя по его длине также выполнены выступы и впадины, соответствующие выступам и впадинам в торцах секций накопителя.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг, 3 - сечение А - А на фиг. 1; на фиг. 4 - сечение Б - Б на фиг. 1; на фиг. 5 - схема загрузки тары.Устройство содержит подающий транспортер 1, накопитель, состоящий из ряда параллельных секций 3, отсекатель 2 и подъемно-опускной стол 4, ниже уровня которого установлен толкатель 5 с закрепленной на нем верхней площадкой 6 для формирования крайнего ряда...

Номер патента: 996697

Опубликовано: 15.02.1983

Авторы: Гильман, Орлов, Ошеров, Сасов, Эйдельштейн

МПК: E04H 1/12

Метки: киоск, торговли

...игибкой лентой с пряжкой, причем скобы установлены с воэможностью перемещения вдоль оси обода, и в плос"кости перпендикулярной ей, а тентсоединен с контейнерами посредствомгибкой ленты, закрепленной на Г-об"разных фиксаторах и на каркасах кон"тейнеров.Выступ Г-образного фиксатора отстоит от обода на расстояниис(.Ъ 21-6-ОК 59 Егде 1 - длина пряжкий - диаметр поперечного сечения 15 ободаО - диаметр поперечного сечениякаркаса контейнера.Скобы могут быть выполнены С-образными или Я-образнвэщ.На фиг. 1 - изображен киоск, видспереди на Фиг, 2- то же, вид сбоку 1 на Фиг. 3 - разрез А-А на фиг.1на Фиг. 4 - узел 1 на Фиг1; нафиг, 5 - узел 11 на фиг, 1 вна фиг.бразрез Б-В на фиг. 5 на Фиг. 7 =разрез В-В на фиг. 2, в случае С-об"разных скоб; на...

Номер патента: 981605

Опубликовано: 15.12.1982

Авторы: Погорелов, Самохвалов, Сасов

МПК: E21C 39/00

Метки: боковых, забоях, очистных, пород, смещений

...установку в выработке телескопических датчиков, измерение величины смещения боковыхпород и перемещение датчиков помере подвигания очистного забоя,в качестве телескопических датчиков используют гидростойки механизированной крепи, предохранительные кла паны которых настраивают на давление, меньшее или равное давлению начального распора стоек, при этом измеряют величину просадки гидро- стоек при каждом цикле работы крепи, Такая настройка предохранительных клапанов гидростоек крепи предотвращает вдавливание ее в боковые породы, и при этом податливость крепи равна смещению боковых пород,Для обеспечения непрерывности записи смещения боковых пород в каждом производственном цикле секция крепи может оснащаться самопишущим прибором, Данный способ...

Номер патента: 911651

Опубликовано: 07.03.1982

Авторы: Рау, Сасов, Спивак

МПК: H01J 37/28

Метки: изображений, микроскопе, растровом, электронном

...расфокусировкой электронного зойда путем наложения на ток фокусирующей системыдополнительного тока гармонической )5формы.Сущность способа заключается втом, что коррекция контрастно-частотной характеристики осуществляется во всех направлениях. Это дости" 20гается путей введения в сигнал прОизводных по полярной координате готображаемой, точки.Периодическая расфокусировка электрон;:ого зонда по гармоническому закону.оэначает, что площадь облучае-мого пятна на образце 7 ьгизменяется также по гармоническому закону счастотой Ш. Видеосигнал 1(г ) вслучае ь.злой модуляции можно разло"жить в ряд около среднего значенияразмера зонда110)=%Иго,1)1 р ДЯВИ, (4 - ЯВЙ 94а.1, атт.епри синхронном детектированиина частоте Ю будет вцделяться...

Номер патента: 911650

Опубликовано: 07.03.1982

Авторы: Рау, Сасов, Спивак

МПК: H01J 37/26

Метки: зонда, стробирования, электронного

...чертеже представлена схема (устройства.911650 Формула изобретения ВНИИПИ Заказ 1141/47 Тираж 758 Подписи Филиал ППП "Патент", г,ужгород, ул.Проектная Электронный затвор образован аксиально-симметричными электродами для создания неоднородного радиального поля. Электрод 1-полуцилиндрическай Формы, ось внутреннего канала которого совпадает с оптической 5 осью микроскопа, Электрод выполнен в виде острия 2 пластины (лезвия), линия которого совпадает с образующей электронного зонада. Электрон" ный зонд 3 взаимодействует с диафраг )О мой 4. При подаче, постоянного или импульсного напряжения на электроды у отрия 2 создается большая напряженность электрического поля, под действием которого электронный зонд 3 сме 15 щается и...

Номер патента: 909606

Опубликовано: 28.02.1982

Авторы: Лебедовский, Погорелов, Самохвалов, Сасов

МПК: G01L 19/08

Метки: давления, индикатор

...ля, причем внутри канала расположенстопор, закрепленный на втулке,На фиг. 1 изображен предлагаемыйиндикатор, общий вид 1 на фиг. 2разрез А-А на фиг, 1. Индикатор состоит из плунжерной пары 1 н 2, компенсирующей пружины 3, указателя 4 текущего дав; ения и указателя 5 максимального давления, которые заключены в корпусе, состоящем нз направляющей втулки 6 и стакана 7. Указатель 4 текущего давления выполнен в виде стакана с продольными проточками (пазами) 8, внутри которого размещен указатель 5 максимального давления, выполненный в виде штока со сквозным продольным каналом 9, через который пропущен симметричный упругий элемент 10. Упругий элемент проходит также через продольные проточки (пазы) 8 указателя текущего давления и жестко...

Номер патента: 863880

Опубликовано: 15.09.1981

Авторы: Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: гидравлических, давления, индикатор, крепей, шахтных

...пружинь 5, наььравляьощей втулки 6 с упругим тормозным кольцом 7. Перечисленные детали заключены в корпус 8.Указатели давления выполнены из двух полуцилиндров, причем указатель 3 текущего давления имеет уступ и взаимодействует с компенсирующей пружиной 5, а указатель 4 максимального давления своим торцом контактирует с уступом указателя текущего давления и фиксируется тормозным кольцом 7, выполненным из упругого материала. Тормозная поверхность 9 указателя максимального давления выполнена с поперечными или винтовыми канавками 10.Принцип работы индикатора давления состоит в следующем,1 од действием рабочей среды указатель 3 выдвигается из направляющей втулки 6 кьрьус 8 в соответствии с величиной давлешя. Грь этом указатель 4 под...

Номер патента: 848677

Опубликовано: 23.07.1981

Авторы: Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: давления, индикатор, крепей, шахтныхгидравлических

...паз корытообразного профиля, а торец - открытый паэ.Такое конструктивное решение сводит до минимума вероятность заштыбов-ки и расклинивая указателей давления, что повышает точность измерения и надежность работы индикатора.На фиг. 1 представлена конструкция индикатора давления; на фиг. 2 - сечение по А-Ана фиг. 1.Индикатор состоит из плунжерной пары 1 и 2, указателя 3 текущего и указателя 4 максимального давления, компенсирующей пружины 5, направляю8486 3щей втулки 6 с упругим ор о ,м лцом 7. Перечисленные детали заключеныв корпус 8.Указатели давления выполнены издвух полуцилиндров, причем указатель 35текущего давления имеет уступ и взаимодействует с компенсирующей пружиной 5, а указатель 4 максимальногодавления своим торцом...

Номер патента: 845173

Опубликовано: 07.07.1981

Авторы: Коноплянко, Сасов

МПК: G11B 15/43

Метки: демпфирования, колебаниймагнитной, ленты, периоде, пусковом

...ленты от текущего времени: Х = р(1); Ч = р(т); 6 Та = 9(1)при идеальных условиях ее разгона веду 845173щим двигателем; на фиг. 2 и 3 - аналогичные зависимости для случая, когда за время разгона ленты (т ) система совершает . одно или два целых колебания; на фиг. 4, 5 и 6- графики для различных случаев невыполнения кратности периода собственных колебаний системы за время 1.При включении системы привода магнитной ленты разгон ее до номинальной скорости происходит, за время 1. При этом (фиг. 1,а) в идеальном случае перемещение ленты подчиняется интегральному закону Х = Кч, где К =. Скорость определяется, какУо 1= С,2.первая производная от перемещения (фиг. 1, Ч = 2 К 1. Динамическая составляющая натяжения ленты (фиг. 1,в) пропорциональна...

Номер патента: 839879

Опубликовано: 23.06.1981

Авторы: Значенок, Сасов, Сугоняко, Циберев

МПК: B65D 88/52

Метки: контейнер, складной

...и снизу скобами 7,посаженными шарнирно на втулки 8,установленные на стойках 3, удлиненных на величину и как сверху, так иснизу. Стойки 3 у своих торцов имеютрезьбу для нанорачивания крепежныхгаек 9. Скобы 7 снабжены пазамишириной, равной диаметру й стойки 3в месте установки втулки 8,Сборка контейнера осуществляетсяследующим образом.На стойки 3 обоих стенок 2, к которым крепятся дверки 6, снизу надевают втулки 8 затем вставляют стойки 3 в гнезда основания 1 и навин 20 чивают на стояки 3 и 4 снизу подоснованием гайки 9. После этого надевают втулки 8на стойки 3 сверху, устанавливаютна стойки 3 и 4 крышку 5 и навинчивают сверху на стойках 3 и 4 гайки 9Затем, приподняв снизу и сверху втулки 8, закрепляют скобы 7 застойки 3, опускают втулки 8...

Номер патента: 830554

Опубликовано: 15.05.1981

Авторы: Коноплянко, Перлов, Сасов

МПК: G11B 15/60

Метки: лентопротяжного, механизма, узел

...ротном кронштеине, и анныепланки (2Недостаток данного узла такжезаключается в смещении магнитнойленты относительно магнитных головок.5Цель изобретения - уменьшение смещений магнитной ленты относительномагнитных головок.С этой целью ограничительные план- Оки установлены на поворотном кронштейне.На фиг. 1 показан узел, общийвид; на фиг. 2 - разрез А-А на фиг.1.Узел содержит поворотный кронштейн 1 с установленной на нем магнитной головкой 2, закрепленный вкорпусе 3 на двух поворотных опорах4. Узел содержит также цилиндрические направляющие стойки 5, каждая иэкоторых выполнена с подвижной щечкой 6, пружины 7, размещенные междукорпусом 3 и щечками 6, и ограничительные планки 8, установленныена поворотном кронштейне 1. ОсьФормула изобретения 3...

Номер патента: 787897

Опубликовано: 15.12.1980

Авторы: Плетников, Самохвалов, Сасов

МПК: G01D 15/00

Метки: перемещений, самописец, штанговый

...относительно нее измерительный наконечник 4, предназначенный для контактирования с объектом контроля, лентопротяжный механизм 5, кронштейн 6 с шарнирно закрепленным на нем подпружиненным рычагом 7; один конец которого контактирует с одним из базовых упоров 8, выполненных в пазу 9 наконечника 4, а другой конец имеет пишущую иглу 10, контактирующую с бумажной лентой лентопротяжного механизма 5, ограничительный упор 11,обеспечивающий переключение рычага 7 с одного базового упора 8 на другой, шпонку 12, препятствующую повороту измерительного наконечника 4.Самописец работает следующим образом.При измерении наконечники 3 и 4 устанавливаются между двумя подвижными точками объекта контроля. При этом подпружиненный рычаг 7 контактирует с одним...

Номер патента: 777521

Опубликовано: 07.11.1980

Авторы: Погорелов, Самохвалов, Сасов, Шубин

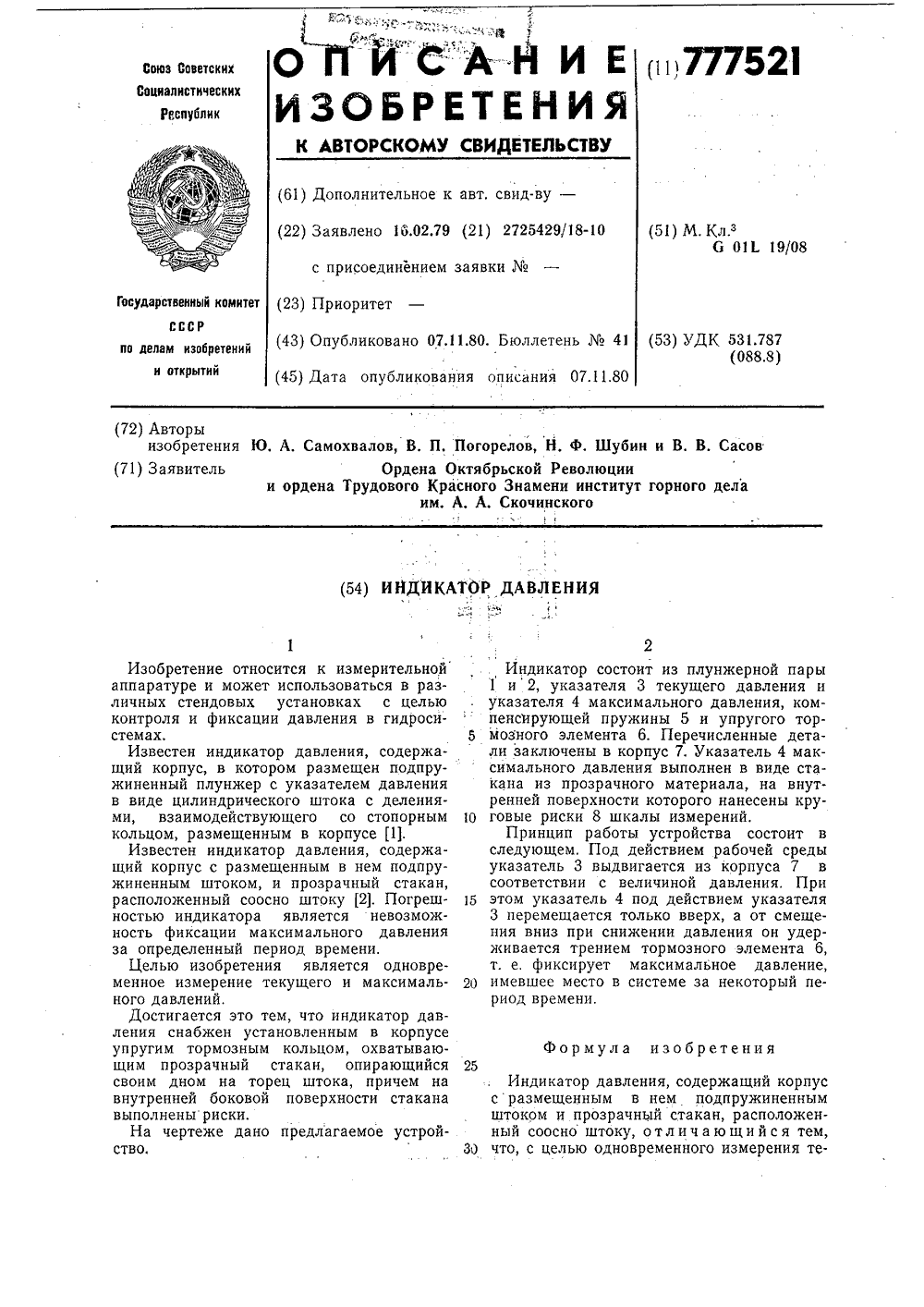

МПК: G01L 19/08

Метки: давления, индикатор

...в корпусе упругим тормозным кольцом, охватывающим прозрачный стакан, опирающийся своим дном на торец штока, причем на внутренней боковой поверхности стакана выполнены риски,На чертеже дан стройо а изобретени ащий корпус ружиненным расположенщийся тем, змерения тео предлагаемое у 2) Авторыизобретения Ю. А. Самохвало1) Заявитель Индикатор состоит из плунжерной пары1 и2, указателя 3 текущего давления и указателя 4 максимального давления, компенсирующей пружины 5 и упругого тор мозного элемента 6. Перечисленные детали заключены в корпус 7. Указатель 4 максимального давления выполнен в виде стакана из прозрачного материала, на внутренней поверхности которого нанесены кру О говые риски 8 шкалы измерений.Принцип работы устройства состоит...

Номер патента: 750100

Опубликовано: 23.07.1980

Авторы: Бондаренко, Калина, Лебедовский, Литвиненко, Погорелов, Самохвалов, Сасов, Туров

МПК: E21D 23/16

Метки: двухступенчатого, крепь, механизированная, сопротивления

...4 и разгрузочееьел 4 клапаном 5, блок регухеировки сопротьевпеьеьея 6, предохранительный клапан 7, гидродомкрат 8, блок уцравлеееия секцией 9 и гидромагистрали.Блок регулировки сопротивления 6 состоит из клапацного узла 10 и порционера 11. Клапанцый узел 10 имеет параллельно расположенные предохранительный ьепапаье 12 и задорные краны 13 и 14. Последовать ььео о де е ом у и 3 за 11 ор ье ьех краееов ььап р иц"15 мер крану 14, установлен обратный клапан 15.Каждая секция снабжена только одним блоком регулировки сопротиьпения 6, порционер которого связаье гидромагистралью 16 с поршневой полостью посадочной стойки 2 непосредственно, а с поршневой полостью забойной стойки 1 соедине.еье батывация предохранительного клапана 12происходнт...

Номер патента: 723120

Опубликовано: 25.03.1980

Авторы: Бондарев, Карнышев, Корогодский, Сасов

МПК: E21C 35/18

Метки: горных, машин, резец

...прочности рабочей головки резца,2Это достигается тем, что рабочая .головка выполнена с дополнительной рабочей гранью, прилегающей к заднейограни пластины под углом 180 -4,где с - угол между задней граньюпластины и плоскостью резания.На чертеже изображен резец длягорных машин, общий вид. Резец для горных машин имеет рабочую головку 1 и твердосплавную пласти ну 2, Задняя поверхность резца выполнена с гранями 3, 4, 5. Дополнительнаяо грань 3 выполнена под углом 180-х к задней грани 5 твердосплавной пластины, где б, - угол между гранью 5 пластины и плоскостью резания 6. Грань 4 выпол иена параллельно грани 5 и смещена по отношению к ней на некоторую величину Н, благодаря чему под твердосплавной пластиной 2 обеспечивается опора с достаточным...

Номер патента: 713555

Опубликовано: 05.02.1980

Авторы: Гильман, Значенок, Орлов, Сасов, Эйдельштейн

МПК: A22B 5/20

Метки: мяса, разруба

...1 изображен общий вид устройства для разруба мяса; на фиг. 2 - соединения частей рычага с секатором; на фиг. 3 - сечение А - А фиг, 2 нз фиг. 4 - соприкосновение лезвия секатора с поверхностью стола ло заточки; на фиг. 5 - соприкосновение лезвия713555 секатора после заточки; на фиг, 6 - лезвиесекатора после заточки при выполнении рычага составным,Устройство состоит из горизонтального стола 1 с деревянным настилом 2, секатора 3,закрепленного на регулируемой части 4 двуплечего рычага 5, совершающего возвратно-поступательное движение относительно неподвижнойоси 6 и пружины 7, размещаемой на стенке 8каркаса 9, и взаимодействующего с кулачком10, установленным на приводном валу 11,амортизатора 12, контактного выключателя 13и приводной...

Номер патента: 706540

Опубликовано: 30.12.1979

Авторы: Лебедовский, Петухов, Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: давления, индикатор, крепей, механизированных, шахтных

...корпусвыполнен с радиальными отверстиями, а шток -с продольной расточкой и размещен внутристакана, который служит указателем текущегодавления и имеет продольные пазы, при этомстопор установлен с возможностью взаимодействия с продольной проточкой цпока и размещен в продольном пазу стакана и радиальныхотверстиях корпуса и зафиксирован посредством упругого элемента.На чертеже изображена конструкция предлагаемого индикатора давления.Индикатор давления состоит из корпуса 1,выполненного с радиальными отверстиями 2,штока 3 с продольной расточкой 4, подпружи.пенного стакана 5 с продольными пазами 6,4 706540 Заказ 8183/Подписное ЦНИИПТираж Филиал ППППатент",г. Ужгопоц, ул. Проекция стопора, вьпголненного в виде штифтов 7, которые пропущены...

Номер патента: 697849

Опубликовано: 15.11.1979

Авторы: Лебедовский, Погорелов, Самохвалов, Сасов

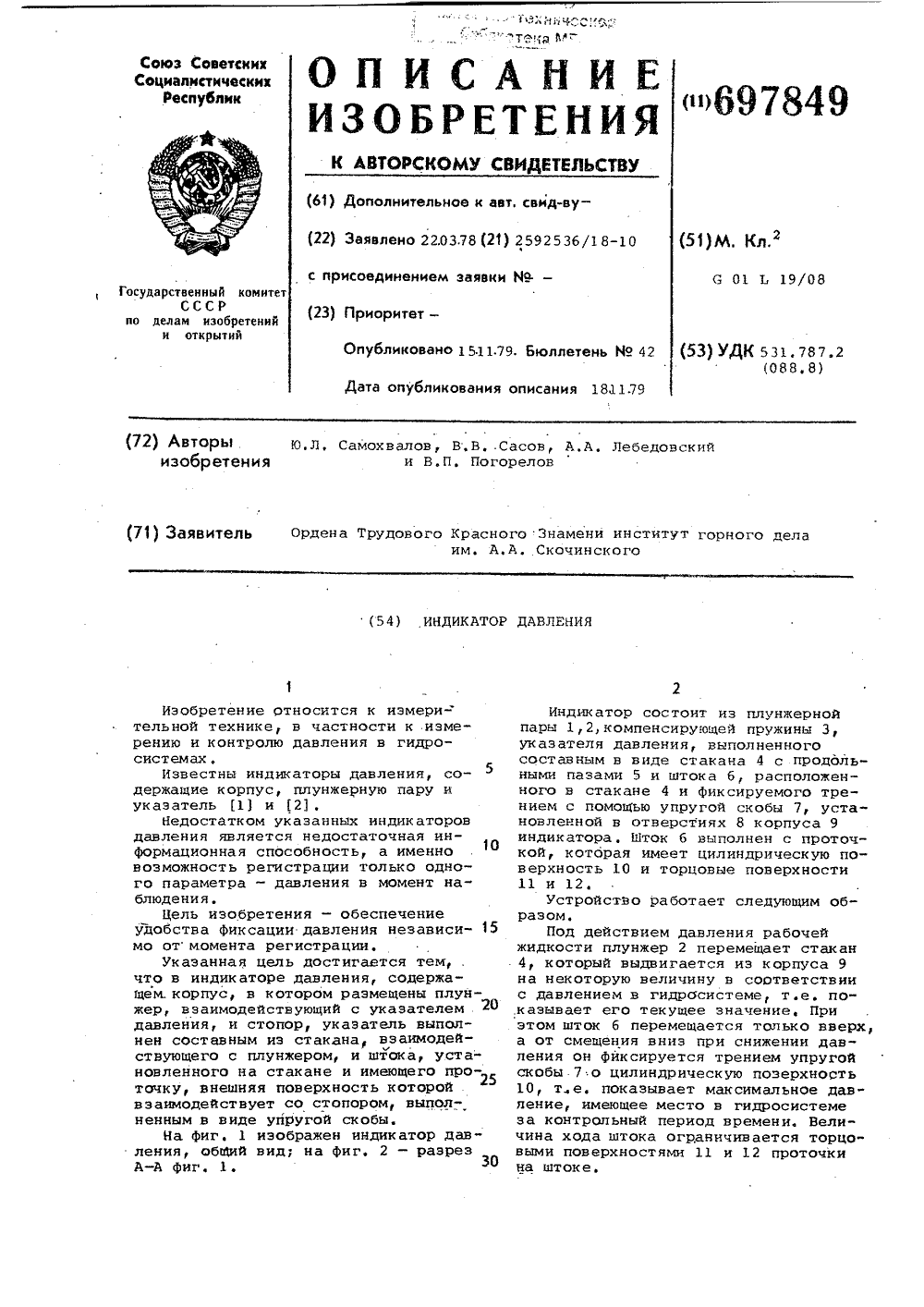

МПК: G01L 19/08

Метки: давления, индикатор

...состоит из плунжерной пары 1,2,компенсирующей пружины 3, указателя давления, выполненного составным в виде стакана 4 с продольными пазами 5 и штока б, расположенного в стакане 4 и фиксируемого трением с помощью упругой скобы 7, уста" новленной в отверстиях 8 корпуса 9 индикатора. Шток б выполнен с проточкой, которая имеет цилиндрическую поверхность 10 и торцовые поверхности 11 и 12.Устройство работает следующим образом.Под действием давления рабочей жидкости плунжер 2 перемещает стакан 4, который выдвигается из корпуса 9 на некоторую величину в соответствии с давлением в гидрОсистеме, т.е. показывает его текущее значение, При этом шток б перемещается только вверх, а от смещения вниз при снижении давления он фйксируется трением...

Номер патента: 648471

Опубликовано: 25.02.1979

Авторы: Бычихин, Гласов, Кулаков, Ошеров, Романцова, Сасов

МПК: B65D 85/30

Метки: контейнер

...3 показано сечение А-А на фиг. 1. Контейнер состоит из основания 1 с ложементами 2, каркаса 3, боковых стенок 4, эластичных прижимных лент 5 и двух дверок 6. Каждая боковая стенка выполнена в виде ряда горизонтально расположенных прутковых элементов 7, на одном из которых закреплены эластичные прижимные ленты. На каждой ленте укреплен крюк 8, взаимодействующий при стягивании изделий с горизонтально расположенными прутковыми элементами надругой стенке контейнера, и ручка 9. В стенках контейнера могут быть расположены вертикальные стержни 10, Контейнер разделен перегородкой 11 на две половины.При загрузке контейнера два нижних ряда иэделий укладывают на ложементы. После загрузки контейнера изделиями затягивают эластичные прижимные...

Номер патента: 643653

Опубликовано: 25.01.1979

Авторы: Лебедовский, Петухов, Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: двухступенчатого, крепь, механизированная, сопротивления

...посредством гидромагистрали 27.При распоре секции крепи жидкость по магистрали 16 поступает через разгрузочный клапан 4 гидроблока 2 в поршневую полость гидростойки 1 и раздвигает ее. Поршень 23 порционирующего узла в это время находится в крайнем нижнем положении, После распора секции по мере опускания кровли жидкость из поршневой полости стойки поступает в полость 24, перемегцая поршень 23 в верхнее положение и вытесняя жидкость из полости 25 через дроссельный клапан 13 и предохранительный клапан 10, который настроен на более низкое давление, чем предохранительный клапан 3 стоечного гидроблока 2.Предохранительный клапан 3 гидростойки начинает срабатывать в том случае, если поршень 23 займет крайнее верхнее положение, т. е. когда...

Номер патента: 641093

Опубликовано: 05.01.1979

Авторы: Бондарев, Карнышев, Корогодский, Сасов

МПК: E21C 35/197

Метки: крепления, резца

...для крепления резцов исполнительных органов горных машин.Известны устройства для крепления резца горных машин, состоящие из корпуса с пазом под хвостовик резца, фиксирующий элемент в форме клина Недостатком таких устройств является малая надежность крепления резца.1 ОИзвестны также устройства для крепления резца горных машин, включающие корпус с пазом под хвостовик резца, клин, расположенный в отверстии корпуса и контактирующий с поверхностью отверстия хваатавввв рееве 21.В процессе работы в результате динамических нагрузок, действующих на резец, происходит ослабление клинового крепле ния и выпадание фиксирующего клина.11 елью изобретения является повышение надежности крепления. товика резца выполнеренней поверхностью.казано...

Номер патента: 634011

Опубликовано: 25.11.1978

Авторы: Агибалов, Ошеров, Петсон, Романцова, Самойлов, Сасов

МПК: E04H 1/12

Метки: киоск, розничной, торговли

...каркас, на который настилается тент 1.1 т, 2 .Для установки и разборки известного киоска необходимо много времени на установку в грунт трубчатых стоектмонтаж каркаса с тентом и разборку киоска.Целью изобретения является упрощение и ускорение установки и разборки киоска. Это достигается тем, что в из ном киоске для розничной торговл держащем прилавок, стенки, соста из контейнеров и тент, тент снаб дами, концы которых зафиксирова контейнерах. Контейнеры скреплен прилавком скобами и снабрами спиц тента.изображен киоск, вид спе - то же, вид сверху, на пление контейнеров между ченном масштабе, вид свер - фиксация спиц тента на34011 ф,не. 8 Разборке киоска производится в обратной последовательности после окончания торговли. В процессе...

Номер патента: 608193

Опубликовано: 25.05.1978

Авторы: Корочко, Монахов, Сасов

МПК: G11B 15/60

Метки: ленты, магнитной, направляющее

...вдоль оси стойки выполнены полость, в которой размещена пружина, и паз, в котором установлена опора, на рабочие участки которой опирается подвижный буртик, а натяжной винт установлен во фланце и соединен пружиной с опорой.На фиг. 1 изображено направляющее уст. ройстьз, общий вид; на фиг.,2 - внд по стрелке А на фнг. 1. Устройство содержит пружину 1, цилиидри.ческую стойку 2, выполненную с упором 3, 1 з кольцевой неполвнжный буртик 4, закреплен.ный фланцем 5 на одном из концов стойки, и кольцевой подвижный буртик б, перемецеение которого вдоль оси стойки ограничено упо.ром 3.В устройство введены натяжной вйнт 7 о и опора 8, рабочие участки которой выполнены в виде прямой трехгранной призмы 9.Вдоль оси стойки 2 выполнены полость 1 О, в...

Номер патента: 607270

Опубликовано: 15.05.1978

Авторы: Коноплянко, Сасов

МПК: G11B 15/43

Метки: ленты, магнитной, натяжением, управелния

...описываемого устройства для управления натяжением магнитной центы.Устройство содержит направляющий ролик 1, сопряженный с магнитной лентой 2 н снабженный соосно расположенной на нем крышкой 3, Между крышкой 3 н направляющнм роликом 1 размещены кольцевые прокладки 4, Направляющнй ролик 1 посредством щарикоподшнпннка 5 н вала 6 укреплен на одном нэ концов подпружиненного рычага 7. Второй конец подпружнненного рычага 7 установлен посредством другого шарнк 0607270 16/39 1 7 Подписное ПП Патент, г. Ужгород, ул. Проектная, 4 3подшипника 8 и вала 9 с возможностью поворота в корпусе.10.Предлагаемое устройство содержит также резьбовую втулку 11, снабженную стопорным винтом 12 и установленную на резьбовой части подпружиненного рычага 7, Реэьбовая...

Номер патента: 585534

Опубликовано: 25.12.1977

Авторы: Коноплянко, Сасов, Федотов

МПК: G11B 15/28

Метки: ведущий, лентопротяжного, механизма, узел

...оси вращения вала электродвигателя.На фиг. 1 изображен один нз воз вариантов предлагаемого ведущего втопротяжного механизма; фнг, 2 - ра резиненного ведущего ролика.Предлагаемый ведущий узел содержит обрезиненный ведущий ролик 1, укрепленный на валу 2 электродвигателя 3 н расположенный против дугообразного уплотняющего элемента 4. Обрезиненный ведущий ролик 1 выполнен с концентрнчнымн кольцевымн пазамн 5, расположеннымн против сопряженной с ним магнитной ленты 6, и с круглыми отверстиями 7, нмеющнмн вид глухих каналов, параллельных оси вращения вала 2 электродвигателя 3.Концентрнчные кольцевые пазы 5 связаны через круглые отвеостня 7 с кольцеобразной полостью 8, расположенной между обрезннен. ным ведущим роликом 1 н платой 9....

Номер патента: 576408

Опубликовано: 15.10.1977

Автор: Сасов

МПК: E21C 27/44

Метки: горных, машин, резец

...вставко тем, что, с целью пов бочей части резца, ось индрической вставки па й конуса, являющейся адней рабочей поверхн Резец бочей го ской тв щийся ности р ной цил разующ метрии оническои ра- цилиндричеи, отличаюышения проч- твердосплавраллельна облинией симости резца. при 1. Ра ми комми инст 2. Авкл. Е 21 проходчески- нгенциальны 1973,344123,рушение горных поро айнами. Разрушение рументами. М., Наук орское свидетельств С 25/38, 1972. Изобретение относится к режущему инструменту, применяемому для оснащения исполнительных органов добычных и проходческих машин.Известны резцы для горнь ин с твер досплавной вставкой, закреп в теле головной части резца 11.1-1 едостатком указанных резцовя низкая прочность заделки твердо й вставки, 10Известны...

Номер патента: 562858

Опубликовано: 25.06.1977

Авторы: Коноплянко, Сасов

МПК: G11B 15/43

Метки: ленты, магнитной, натяжения

...натя нитной ленты первый поворотный рычаг установлен шарнирно на втором поворотном рычаге и подпружинен к нему.На чертеже показан один пз возможных вариантов предлагаемого устройства для регулирования натяжения магнитной ленты.Устройство содержит обводной ролик 1, сопряженный с магнитной лентой 2, свернутой в рулон 8 и взаимодействующей с направляющими роликами 4, магнитной головкой Б и ведущим валом б. Обводной ролик 1 установлен на первом поворотном рычаге 7, момент инерции которого меньше момента инерции второго поворотного рычага 8, под пружиненного к корпусу 9 посредством пружины 10. Первый поворотный рычаг установлен шарнирно на втором поворотном рычаге 8 и подпружинен к нему посредством пластинчатой пружины 11.В...

Номер патента: 561862

Опубликовано: 15.06.1977

Авторы: Золотарев, Сасов, Филиппович

МПК: F28B 3/00

Метки: конденсатор, смешивающий

...сопла снабжены насадками, создающими пленочную струю воды в форме расширяющегося полого конуса 9 (показан пунктирными линиями), и установлены наклонно к оси секции на равных расстояниях между верхней стенкой секции 1 и перегородкой 7.Смешивающий конденсатор работает следующим образом.Конденсат из конденсатопровода поступает через отверстие входного фланца 2 и наполняет первую секцию до уровня, определенного верхним краем переливного порога 5. Пар проходит над уровнем жидкой фазы конденсата и линия их раздела обозначена пунктиром 10, Дальнейшее поступление конденсата в первую секцию проведет к его сливу через верхний край переливного порога 5.Конденсат, задержанный переливным порогом, входит в непосредственное соприкосновение с...

Номер патента: 509888

Опубликовано: 05.04.1976

Авторы: Сасов, Федотов

МПК: G11B 27/00

Метки: записи, защиты

...содержндшток 8, снабженный магнитом 9 и упором10, расположенным в пазу 11 рукоятки 5,пружину 12, эвшелку 13 магнитоупрввляемый контакт 14.Устройство работает следуюшим обрнэомРукоятка 5 замка, перемешаясь в крайнее нижнее положение, показанное на чертеже, посредством сухарей 6 разжимаетэластичное кольцо 7. При этом фиксируетйкатушка 4 нв подкатушечнике 1, Расфиксв ция катушки происходит при перемешении.,рукоятки в крайнее верхнее положение (нвчертеже не показано),Если в кольцевой квнавне катушки колцо разрешения.записи отсутствует (как по 4квэано нв чертеже), то лри перемешении .рукоятки вниз защелка 1 Э взаимодействуюшая с упором 10, .удержевает шток 8 от14 Ю Закаэ 5 Гб) Изд, 3 а ЯДТираж 723 ПодписноеЦНИИПИ Государственного...

Номер патента: 501377

Опубликовано: 30.01.1976

Авторы: Магдич, Сасов

МПК: G02F 1/33

Метки: акустооптический, дефлектор

...акустооптичеокого элемента,Если разрешающая способность дефлектора оказьввается недостаточной, то для ее увеличения применяют оптическую систему, которая уменьшает расходимость падающего лазерного луча за счет увеличения его щирины, а затем уменьшает ширину выходящего дифрагированного луча до прежнего размера.Для уменьшен 1 ия потерь оптического излучения на отражение оптические поверхности дефлектора и оптической системы обычно просветляют.Недостатками известного акдефлектора являются потери лучения при отражении от входнои и выходной поверхностей акустооптического элемента, а также необходимость применения оптической системы, уменьшающей расходимость лазерного луча, падающего на акустический пучок, с целью увеличения...
