Индикатор давления для шахтных механизированных крепей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1439250
Авторы: Долгов, Погорелов, Самохвалов, Сасов
Текст

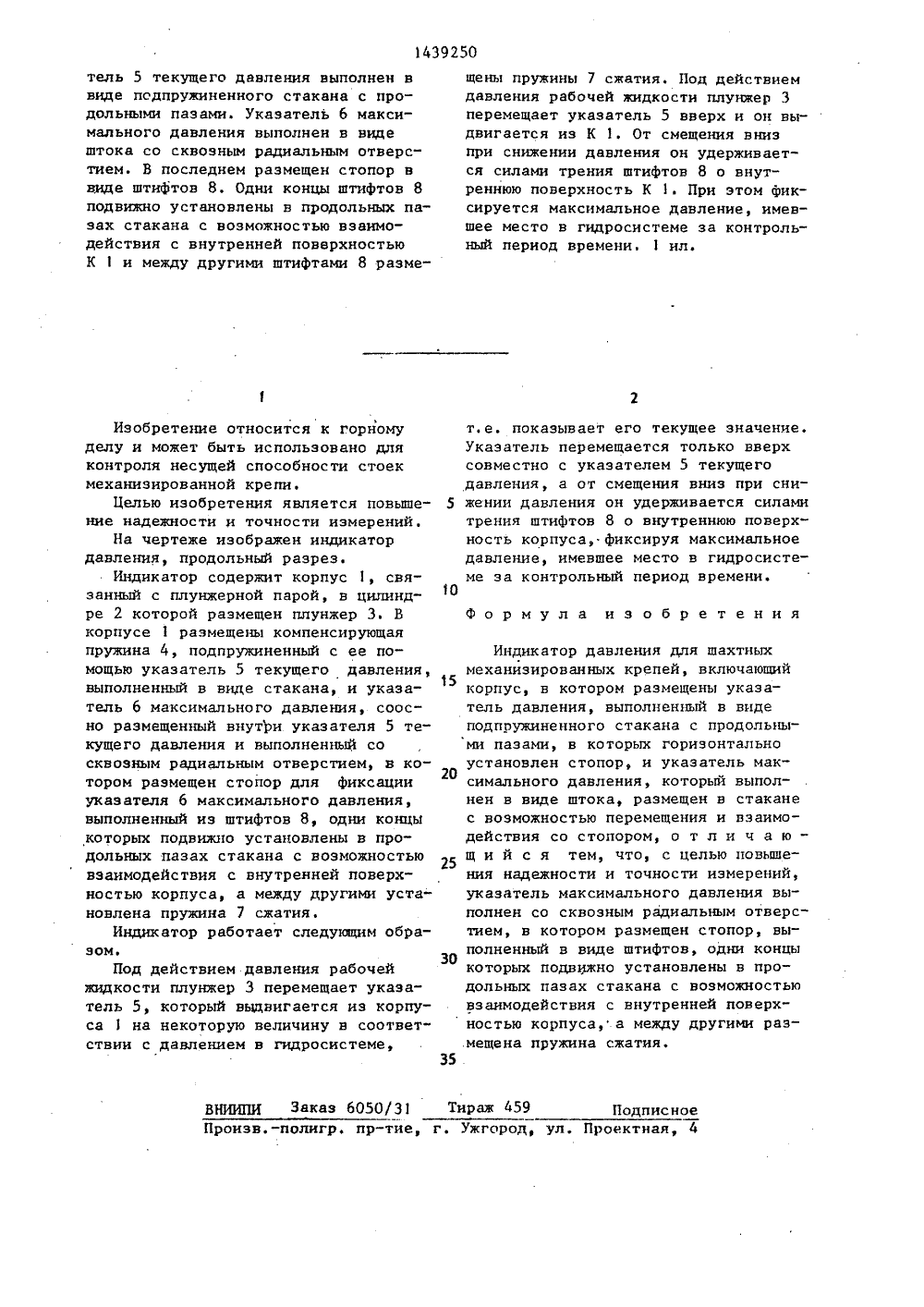

) 4 Я ТНЫХ го дела Э.П,Долгов,орелов.8)етельство СССП 23/16, 1978 аза СУДАРСТВЕННЫЙ НОМИТЕТ ССС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ИНДИКАТОР ДАВЛЕНИЯ ДЛЯ ШАХ МЕХАНИЗИРОВАННЫХ КРЕПЕИ(57) Изобретение относится к гор делу и м.б. использовано для кон ля несущей способности стоек мех зированной крепи. Цель - повыше надежности и точности измерений. дикатор включает корпус (К) 1, в тором размещены указатели 5, 6 т щего и максимального давления, У ному тро- аниниеИн- ко- еку1439250 ВНИИПИ Заказ 6050/31 Тираж 459 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 тель 5 текущего давления выполнен ввиде псдпружиненного стакана с продольными пазами. Указатель 6 максимального давления выполнен в видештока со сквозным радиальным отверстием. В последнем размещен стопор ввиде штифтов 8. Одни концы штифтов 8подвижно установлены в продольных пазах стакана с возможностью взаимодействия с внутренней поверхностьюК 1 и между другими штифтами 8 размеИзобретение относится к горномуделу и может быть использовано дляконтроля несущей способности стоекмеханизированной крепи.Целью изобретения является повышение надежности и точности измерений.На чертеже изображен индикатордавления, продольный разрез.Индикатор содержит корпус 1, связанный с плунжерной парой, в цилиндре 2 которой размещен плунжер 3. Вкорпусе 1 размещены компенсирующаяпружина 4, подпружиненный с ее помощью указатель 5 текущего давления,выполненный в виде стакана, и указатель 6 максимального давления, соосно размещенный внутри указателя 5 текущего давления и выполненный сосквозным радиальным отверстием, в котором размещен стопор для фиксацииуказателя 6 максимального давления,выполненный из штифтов 8, одни концыкоторых подвижно установлены в продольных пазах стакана с возможностьювзаимодействия с внутренней поверхностью корпуса, а между другими установлена пружина 7 сжатия,Индикатор работает следукцим образом.Под действием давления рабочейжидкости плунжер 3 перемещает указатель 5, который выдвигается из корпуса 1 на некоторую величину в соответствии с давлением в гидросистеме,щены пружины 7 сжатия, Под действиемдавления рабочей жидкости плунжер 3перемещает указатель 5 вверх и он выдвигается из К 1. От смещения внизпри снижении давления он удерживается силами трения штифтов 8 о внутреннюю поверхность К 1. При этом фиксируется максимальное давление, имевшее место в гидросистеме за контрольный период времени. 1 ил. т.е. показывает его текущее значение. Указатель перемещается только вверх совместно с указателем 5 текущего давления, а от смещения вниз при сни 5 жении давления он удерживается силами трения штифтов 8 о внутреннюю поверхность корпуса, фиксируя максимальное давление, имевшее место в гидросистеме эа контрольный период времени.10 Формула из обретения Индикатор давления для шахтныхмеханизированных крепей, включающий 15корпус, в котором размещены указатель давления, выполненный в видеподпружиненного стакана с продольными пазами, в которых горизонтальноустановлен стопор, и указатель максимального давления, который выполнен в виде штока, размещен в стаканес возможностью перемещения и взаимодействия со стопором, о т л и ч а ю - 25 щ и й с я тем, что, с целью повышения надежности и точности измерений,указатель максимального давления выполнен со сквозным радиальным отверстием, в котором размещен стопор, выполненный в виде штифтов, одни концы 30которых подвижно установлены в продольных пазах стакана с возможностьювзаимодействия с внутренней поверхностью корпуса, а между другими раз.мещена пружина сжатия.35
СмотретьЗаявка
4159375, 09.12.1986
ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
САМОХВАЛОВ ЮРИЙ ЛАВРЕНТЬЕВИЧ, ДОЛГОВ ЭРИХ ПЕТРОВИЧ, САСОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ПОГОРЕЛОВ ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: E21D 15/46
Метки: давления, индикатор, крепей, механизированных, шахтных
Опубликовано: 23.11.1988
Код ссылки
<a href="https://patents.su/2-1439250-indikator-davleniya-dlya-shakhtnykh-mekhanizirovannykh-krepejj.html" target="_blank" rel="follow" title="База патентов СССР">Индикатор давления для шахтных механизированных крепей</a>
