Сахаров

Номер патента: 1266706

Опубликовано: 30.10.1986

Авторы: Гостев, Сахаров

МПК: B23Q 7/02

Метки: питающее, роторное

...питающее устройство работает следующим образом.Изделие 12 из устройства подачи 22, например, гнезда 23 цепного конвейера 24 при вращении приводного валазабирается захватом 3 и принудительно, известным способом, подается в вертикальный приемник 1. выполненный в направляющем отверстии 4.При этом верхний конец изделия 12 входит в гнездо 11 подпружиненного штока 10 (например, коническое для остроконечных изделий) и центрируется вдоль оси приемника Д, Таким образом, оно оказывается одновременно охваченным с двух сторон: с одной стороны захватом 3, а с другой - подпружиненным штоком 10, т.е. последние образуют как бы трафарет, раздвижной вдоль оси изделия.При дальнейшем совместном перемещении вверх с зажатым с двух сторон изделием 12...

Номер патента: 1266585

Опубликовано: 30.10.1986

Авторы: Волченков, Гриценко, Коваленко, Писаренко, Сахаров, Чунаев

МПК: B21B 27/06

Метки: клеть, прокатная

...14 для подвода смазки кподшипнику 15 валка 16. Входное отверстие17 канала 14 выполнено соосно каналу 8штока 5. Канал 8 на выходе имеет переходной участок с конической поверхностью 18.Подпоршневая полость 19 цилиндра гидроуравновешивания уплотнена манжетами 20и 21, надпоршневая полость - манжетами22 и 23. Для предотвращения попадания 35рабочей среды цилиндра гидроуравновешивания в канал смазки служит манжета 24,размещенная между наружной поверхностьюштуцера 7 и внутренней поверхностью канала 8 штока 5, Торец штока 5, взаимодействующий с закрылком 12 подушки 13,снабжен торцовой уплотнительной манжетой 25, предотвращающей утечки смазки,Подача смазки к подшипнику во время работы клети и прекращение ее подачи при перевалке валков происходит...

Номер патента: 1265805

Опубликовано: 23.10.1986

Авторы: Сахаров, Чебатко

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...умножающий цифроаналоговый преобразователь 2, цифроаналоговые преобразователи 4 и Ь, сумматоры 11 и 12, и первый блок 7 умножения реализуют выражение П + +Р;,х+С(,в виде 0; +х(Р;" +С к). С; в цифровой форме хранятся в блоке 1 памяти и поступают на входы соответственно блоков 5,3,1,6,4 и 2. Первая входная переменная Х в аналоговой Форме поступает на аналоговые входы первого и второго умножающих цифроаналоговых преобразователей 1 и 2, на выходах которых получаются сигналы, соответствующие .произведениям Сх и С,х. Сигналы с выходов сумматоров 10 и 11, реализующих соответственно суммы В, +С; х и С; х + +Р;, проходят соответственно на второй и третий блоки 8 и 9 умножения, которые служат для получения соответственно произведений х(В + С...

Номер патента: 1265130

Опубликовано: 23.10.1986

Авторы: Белов, Еремеев, Косарев, Мисонжник, Монфред, Сахаров, Цимельман

МПК: B66B 5/00

Метки: пути, тормозного, эскалатора

...20, устанавливает последний в состояние, разрешающее работу блока 18 выдержки времени. При этом сигналы на выходе индуктивных датчиков 1 и 2, установленных на расстоянии 6 5 - 6 мм от боковой поверхности зубьев тяговой звездочки, отсутствуют, и следовательно, реверсивный счетчик 12 находится в нулевом положении. Сигнал с его нулевого выхода через второй логический элемент ИЛИ 19 устанавливает счетчик 14 с переменным коэффициентом счета в цулево состояние. При запуске эскалатора на входе Пуск пускового триггера 20 появляется сигнал из схемы управления эскалатором, который устанавливает триггер 20 в состояние, запрещающее работу блока 18 выдержки времени. Кроме того, сигнал с выхода триггера 20 устанавливает реверсивиый счетчик 2 и...

Номер патента: 1262321

Опубликовано: 07.10.1986

Авторы: Бутин, Иванов, Родионов, Сахаров

МПК: G01M 9/00

Метки: газовом, гиперзвуковом, звука, потоке, скорости

...на экран 10.Через щель 11, расположенную параллельно интерференционным полосам на экране 10, свет от фиксированного участка изображения интерференционного поля подается через волоконный 62321 2световод 12 на фотоумножитель 13.Электрический сигнал с фотоумножителя 13, пропорциональный интенсивностисвета, падающего на щель экрана 10, 5через усилитель 19 подается на светолучевой осциллограф 20, на которыйчерез промежуточный усилитель 18 йодается сигнал с датчика 4 статического давления.Среднее эначение интенсивностисуммарного поля 1(х с) в областипересечения двух монохроматическихволн одинаковой частоты равноП1 ( х) = Аф + А + 2 А А с о я. -- -х+1 2/21 пЫ/2+ч(с)3, (1)где х - координата по оси, перпендикулярной биссектрисе угла гего...

Номер патента: 1257537

Опубликовано: 15.09.1986

Авторы: Кабанов, Козин, Сахаров, Сохрин, Шкамарда

МПК: G01R 19/12

Метки: изменения, постоянного, сигнала, скорости

...с вторым входом блока 8,второй выход - с управляющим входомАЦП 3, третий выход - с входом ЦАП5, второй вход - с выходом таймера10, а третий вход - с выходом блока 8,Устройство работает следующимобразом.Входной сигнал постоянного токаподается на вход усилителя 1 и черезфильтр 2 поступает на первый входАЦП 3. По команде с первого вы;:одамикроЭВМ 7 АЦП 3 прои:водит измерение, результат которого принимаетсямикроЭВМ 7. Последняя вычисляет ивыводит в ЦАП 5 значение кода установки, определяемое по формуле СдСц 1 ПСКд К,где Сц- входной код ЦАП 5,С - выходной код АЦП 3;Кц - коэффициент передачи ЦАП 5КА - коэффициент передачи АЦП 3,.ьпС - целая часть числа,Значение уставки с выхода ЦАП 5вычитается из сигнала с выхода фильтра 2 усилителем...

Номер патента: 1256780

Опубликовано: 15.09.1986

Автор: Сахаров

МПК: B01J 2/02

Метки: гранулирования

...концом штока 5 осью 26. В рейках 13 выполнены вертикальные пазы 27, в которых с возможностью перемещения в них установлены пальцы 18 и 19. Гранулятор работает следующим образом.В обогреваемую емкость 1 гранулятора через штуцер поступает расплав продукта. От эксцентрикового механизма привода (не показан) через кулису 24 возвратно-поступательное движение в вертикальной плоскости передается оси 25 и связанным с ней тягам 20 и 22, и через них соответственно пальцам 18 и 19, установленным с возможностью вертикального перемещения в пазах вертикальных реек 13, закрепленных в горизонтальных направляющих 11 и 12 корпуса 10, в свою очередь неподвижно установленного на крышке 3 корпуса 1. Пазы реек 13 выполняют роль направляющих вертикального...

Номер патента: 1255570

Опубликовано: 07.09.1986

Авторы: Байдин, Гапоненко, Сахаров

МПК: C01D 5/00

Метки: жирных, кислот, натрия, производства, синтетических, стоков, сульфата

...направляют на Фильтрующую центрифугу с получением кристаллического сульфата натрия и маточника, Последний дополнительно упаривают во втором корпусе выпарного аппарата до остаточного содержания органических примесей в растворе 21 Е, Выпавшая при этом твердая Фаза (53,9 кг), загрязненная органическими примесями, отделяется и направляется на фильтрующую центрифугу в виде суспенэии, для чего ее разбавляют маточником, На центрифугирование поступает суспензия, содержащая упаренный раствор, твердую фазу и маточник, Получают с центрифуги 115,7 кг кристаллического сульфата натрия. содержащего 109,4 кг сульфата натрия (выход составляет 97%) и 0,3 кг органических примесей (О,ЗЕ в сухом продукте).Водный (21 Е-ный) раствор органических примесей...

Номер патента: 1252800

Опубликовано: 23.08.1986

Авторы: Сахаров, Фарбовский, Чебатко

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...й(ху,) (Фиг,1).Длл кРивых Й(х,У ) и Г(х,УЭ ) граццць участков принимаются совпадаю 11 ожно показать, что коэФфциенты,цайдецць(е иэ этой системы уравнений,представляются в виде Подставляя выражения для коэффициентов Ь и С и функции Г (х,у, ) в ураццецне (1) окончательно получаем(С + С + С х 2 )у 2 где Л Лг, ЛЭ, В, Вг, ВЭ, С Сг,- функциииКвадратичные аппроксиматоры 3-5 цопроцзводят соответственно функции С, + С х + С х ца -м участке ап2проксимации, Они выполнены на трехвходовых диодьх элементах, на входы которых подаются опорное напряжение и напряжение, соответствующее переменным Х и Х. 52800 1 щими с границами аппроксимирующих участков кривой Г(х,у ), На каждом участке функции Г(х,у),.(х,у ) и Г(х,у ) аппроксимируются отрезками 5...

Номер патента: 1251992

Опубликовано: 23.08.1986

Авторы: Борников, Бугара, Будницкий, Волченков, Гутченко, Дрючин, Пономарев, Рокотян, Сахаров

МПК: B21B 31/32

Метки: гидравлический, исполнительный, клети, механизм, прокатной

...(.т и ч ( 1 0 с 1 ь 1 1 р и г) (. 1 с)1и 53 1 1 6 - кой О(н лоцки 5 к нг)снжер( ыожег 6 ьь о 6 еснс Б н;3 з,)ектросварныы )ньцы. Бынолненнь)э) но нсриые) ру БригсГани 51 сыс)р)н)э) (5 К Б 1 )3 Т э1 с н)6 овос со.лине)ис н.унжсров Вы но.- 31( )н ричнественно с унорныы нрофилсм И С (БЗОрМ сэ, СраЗМЕрНЫЫ С ГИ 6 КИЫ я;30)С 06 н,30(ки-ыс(ыор;1 ны 5. то 611 не 6 Ь),10 Относит(,)ьнно нроворога винт;2 и колнацк)вой 1 с) ИЛ(И)3 ГС С 3 (1 ЫЫ ИЗЫ(.31(НИ И 0,3 с 1 1 И;в7р;)гк)ичсский ис)нлнительныи чек)н)(.о) с 3 )16),+; с н с р с,Сс 1 В а ы и ф и ксч 113 и и н.( у н ж е ров) 11 ) ( ) Б) 1 с 1, В)1 1 1Л Н (. 1 1 1 1 Ы Ы 1 1 13 В И Л Е 1 3 с 1 1 1 Р а В ,353303)с)О Б;),)ик;1 , установленного в рс) Оц КЕ Н, р(1.НОГ)0(+(СН )ОИ На Л,С 1 И 1(.,1 ЬНО (1...

Номер патента: 1251318

Опубликовано: 15.08.1986

Авторы: Ботвиник, Еремин, Сахаров

МПК: H03K 19/086

Метки: эсл-элемент

...навыходе 3 равно напряжению источника питания, Диод 12 включен в обратном направлении.45Это приводит к увеличению быстродействия переключения плеча с низкого уровня на высокое, с большимлогическим перепадом, приближая кбыстродействию плеча с меньшим логическим перепадом за счет увеличениясноминала резистора 5.Увеличение быстродействия при переключении с высокого уровня на низкий плеча с большим логическим перепадом происходит за счет увеличения в этом случае тока, задаваемогоисточником тока,Получение разных логических перепадов на выходах с помощью повьппения Изобретение относится к импульсной технике и может быть использоВ этом случае источник тока в цепи эмиттеров транзисторов 1 и 2 образован по цепи Б, , дополнительный эмиттер...

Номер патента: 1248973

Опубликовано: 07.08.1986

Авторы: Бакалин, Сахаров, Федорова, Цацкин, Янтовский

МПК: C03C 8/02

Метки: алюминия, покрытия, сплавов, фритта, эмалевого

...узелки образуются непрореагировавшими компонентами в случае непровара.Выработку полученной фритты проводят методом грануляции в воде, Помолэмалевой фритты осуществляют в фарфоровых барабанах шаровых мельниц допрохождения мельничных добавок и дистиллированной воды из расчета,мас.ч.: фритта 100,0; метасиликатнатрия 2,5; борная кислота 2,5; ед-.кий калий 0,6; вода дистиллированная40;Ои продолжают помол до получениячастиц, проходящих через сито В 04-02.Полученный шликер выдерживают в течение 10-12 ч в состоянии покоя с целью стабилизации его свойств,Технологические параметры шликера:вязкость, определяемая по времениистечения шликера на вискозиметреВЗ, 100-120 с; тонина помола, определяемая методом Лисенко, 6-7 мм;удельный вес 1,8-2 г/см;...

Номер патента: 1248733

Опубликовано: 07.08.1986

Авторы: Сахаров, Ткаченко

МПК: B23F 5/12

Метки: зубодолбежный, станок

...кулачок 4 включает кулачковую муфту 11 (В) на величину, кратную числу его зубьев, н начале каждого рабочего хода. Орган настройки 1 служит для настройки на величину дополнительного поворота долбяка в начале рабочего хода - на один, три, пять.;. зубьев,т,е. на уголгни9" 2" )агде М - целое нечетное число;Е, - число зубьев долбяка.Кинематическая цепь врезаниявключает кинематйческую пару 15, орган настройки 1 на величину подачиЬрнрезания, кулачок врезания К и сообщает шпиндельной бабке движениеврезания П на величину, равнуювысоте зуба нарезаемого колеса.Движение отвода П стола (не пока 6эано) от долбяка в период холостогохода долбяка выполняется, например,от приводного вала. 1,через кинематическую пару 16 и кулачок отвода КСтанок...

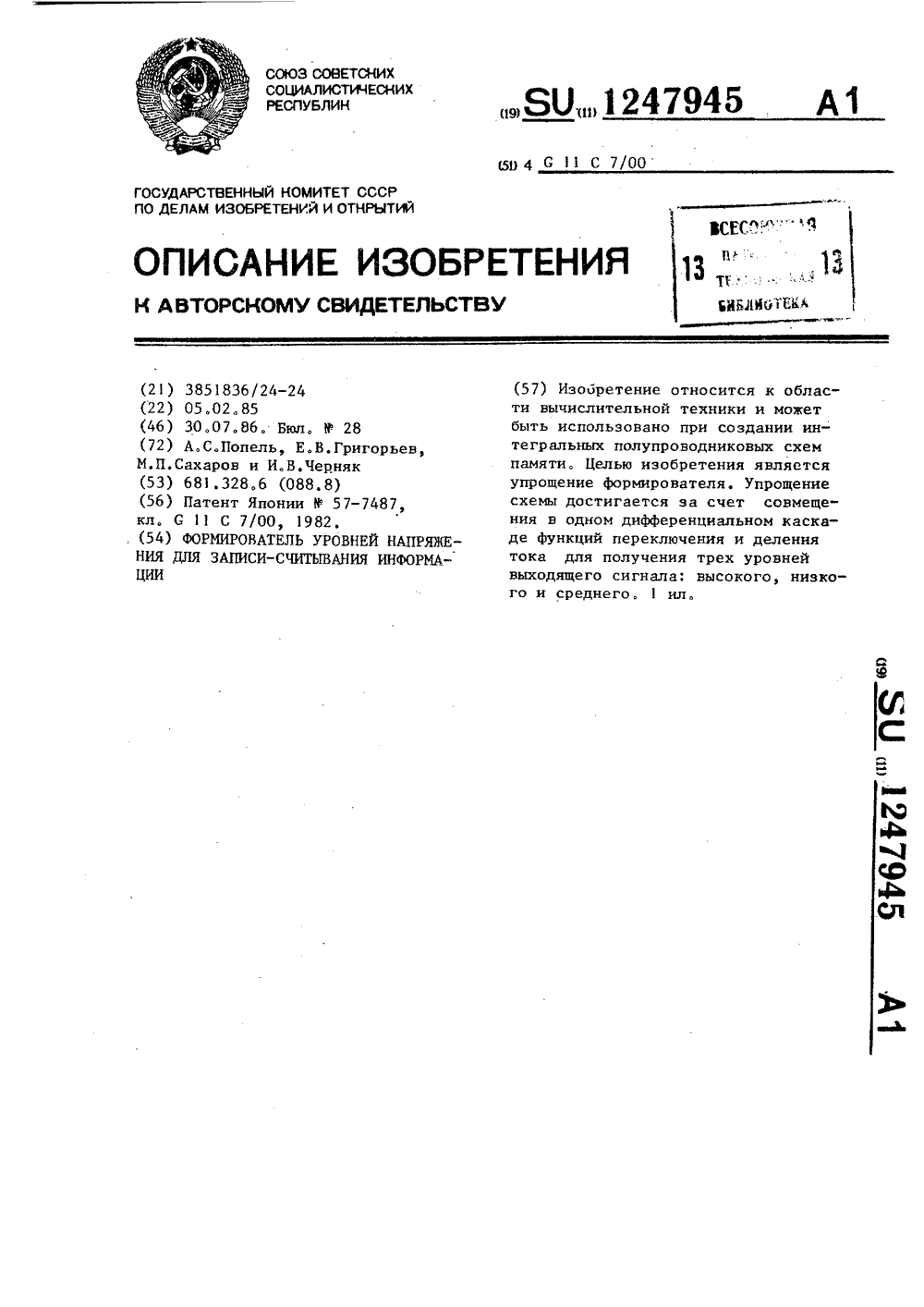

Номер патента: 1247945

Опубликовано: 30.07.1986

Авторы: Григорьев, Попель, Сахаров, Черняк

МПК: G11C 7/00

Метки: записи-считывания, информации, уровней, формирователь

...соответственно к первому 4 ивторому 5 выходу,Предлагаемый формирователь уровней записи и считывания работаетследующим образом,При поступлении на вход 1 сигнала, уровень которого превышаетуровни сигналов на входах 2 и 3,открывается транзистор 8 и черезнего протекает ток источника 6 тока,создающий падение напряжения на резисторе 12, На выходе 5 будет формироваться сигнал уровня Е, а на выходе 4 - сигнал, уровень которогониже уровня Е на величину падениянапряжения на резисторе 12, т.е.сформированы сигналы записи "О",При поступлении на вход 2 сигнала,уровень которого превышает уровнисигналов на входах 1 и 3, открывается транзистор 9 и через него протека ет ток источника 6 тока, создающийпадение напряжения на резисторе 1 Э.При этом на...

Номер патента: 1247627

Опубликовано: 30.07.1986

Авторы: Боголюбов, Квитковский, Сахаров, Хоничев

МПК: F23D 14/00

Метки: горелка, комбинированная

...предприятие, г. Ужгород, ул. Проектная, 4 1, 12476Изобретение относится к теплоэнергетике, в частности к устройствам для сжигания газообразного топлива, и может быть использовано во всех отраслях народного хозяйства в усло 5 виях применения в горелочных устройствах газообразного топлива с переменными параметрами по давлению.Цель изобретения - повьппение эксплуатационной надежности при работе 1 О на доменном газе низкого и высокого давления. На чертеже изображена горелка,общий вид, разрез.15Горелка содержит корпус 1 с воздухоподающим патрубком 2, подключенным через дроссельный клапан 3 кнапорному вентилятору 4, и размещенный по оси корпуса 1 инжекционныйсмеситель 5 с активным газовым соплом 6 на входе,Сопло 6 смесителя 5...

Номер патента: 1244716

Опубликовано: 15.07.1986

Авторы: Ботвиник, Попель, Сахаров, Черняк

МПК: G11C 7/08

Метки: сигналов, считывания, усилителя

...зеркала, а также для повышенияточности поддержания симметрии плечпутем переключения основной частибазового тока ведомого плеча в шинупитания минуя нагрузку плеча, работающего в режиме источника опорногонапряжения. Резистор 6 служит для задания ми"нимального рабочего тока ключевымтранзисторам 4 и 8, необходимого для поддержания стабильного значенля уровней логической 1 на выходах преобразователя во всем диапазоне рабочих температур,Использование в предлагаемом преобразователе сигналов в каче тве источника опорного напряжения пооче" редно, в з ависимос ти от входных воз",цействий:, первого или второго плечапреобразователя сигнала сокращает на1/3 рассеиваемую им мощность повышает точность и надежность преобразова"ния логических уровней в...

Номер патента: 1241519

Опубликовано: 30.06.1986

Авторы: Сахаров, Соколов

МПК: H04L 27/22

Метки: демодулятор, сигнала, фазоманипулированного

...12, через элемент ИЛИ 13поступает на управляющий вход ключа 25 14 и открывает его. Входной сигналчерез открытый ключ 14 поступает навторой вход фазового детектора 15 ичерез фазовращатель 18 на О/2 на второйвход фазового детектора 17, на Зп другие входы которых поступает напряжение управляемого генератора 6, частота которого равна несущей частотевходного сигнала. Через некотороевремя вторая система ФАП (фазовыйдетектор 15, фильтр 16 низкой частоты,. сумматор 9, управляемый генератор 6) входит в синхронизм. Полосазахвата второй системы не должнапревышать величины наименьшей модуляционной частоты, Когда втораясистема ФАП входит в синхронизм, навыходе фазового детектора 17 находится постоянное напряжение, которое, пройдя через фильтр 19...

Номер патента: 1241232

Опубликовано: 30.06.1986

Авторы: Сахаров, Тихановский

МПК: G06F 7/50

Метки: «нулей», двоичном, коде, подсчета, числа

...(ш+1)-входового элемента И 29,. закрытого низким уровнем потенциапа с прямого выхода триггера 33.3 241Одновременно тактовьп 1 импульс поступает на вход 26 узла 24 задержки, устанавливает в нулевое состояние триггер 36 и проходит на вход элемента 34 задержки. По истечении времени задержкиТ = (в+1)т,3где 1 - время задержки электрическа ОЬго импульса в элементахИ/ИЛИ,импульс, пройдя через открытый высоким уровнем потенциала с инверсноговыхода триггера 36 элемент И 34, поступает на выход 28 узла 14 задержки.Тем самым элементы И 11 группы подготовлены к приему информации сосчетчика 8. Таким образом, следующееслово, записанное в счетчике 8, пос- отупает в триггеры 16 на место предыдущего,Допустим, что это слово имеетединицу во втором разряде,...

Номер патента: 1239532

Опубликовано: 23.06.1986

Авторы: Иванов, Сахаров

МПК: G01K 7/32

Метки: датчик, температуры, частотный

...изгиб, кручение и т,д.). При 5 этом влияние внешних воздействий, втом числе и температуры, на частоты собственных колебаний кварцевого резонатора может быть существенно различным.20 В предлагаемом датчике генерируется одновременно две асинхронные частоты с помощью одного усилительногокаскада и одного термочувствительногокварцевого резонатора. Необходимоеусловие баланса фаз для обеих частотобеспечивается настройкой каждогоиэ резонансных контуров 3 и 4 на однуиэ частот кварцевого резонатора 1 иих подключением к усилительному каскаду генератора с помощью катушек 20и 2 1 связи в коллекторной цепи транзистора 2. Условие баланса амплитуддля обеих частот достигается включением на выходе резонансных контуров 353 и 4 ограничителей 12 и 13...

Номер патента: 1239454

Опубликовано: 23.06.1986

Авторы: Базаров, Рийстоп, Рохтла, Сахаров, Сидоров, Смага

МПК: F23D 11/06

Метки: ротационная, форсунка

...с противоположным наклоном лопаток к оси форсунки.Шаг между выступами 5 или 7, образующими каждый лопаточный венец, выполнен примерно равным их высоте Н и с учетом толщины выступов 5 или 7, составляющей 5=(0,9 - 1,2) Н, а их количествовыполнено различным, составляющим преимущественно простые некратные числа, например 17 и 19. Углы установки выступов5 и 7 могут быть разными и зависят оттребуемой длины факела распыливания игорения топлива, а также от скорости вращения стакана 3 и его диаметра.Форсунка работает следующим образом,При вращении стакана 3 и подаче в полость корпусажидкого топлива оно истекает через полость стакана 3, растекаетсяпод действием центробежных сил по внутренРедактор А. КозоризЗаказ 3378/36ВНИИПИ Госпо делам113035,...

Номер патента: 1238152

Опубликовано: 15.06.1986

Авторы: Ботвиник, Попель, Сахаров

МПК: G11C 11/409, G11C 7/00

Метки: сигналов, считывания, формирователь

...И. цдцрчжецие коллектор - эмиттер насыщенного транзистора. Это происходит, так как контур база в эмитт транзистора 2, коллектор эмиттер транзистора 15 и контур база - эмиттер транзистора 16, резистор 7 включены параллельно, а падение цдцряжения ца переходах база в эмитт различных транзисторов в интегральной технологии выдерживается достаточно одинаковым.Таким образом, в точке соединения эмиттерон транзисторов5 и 6 сформирован потенциал, равный Е -- И - И., где Енапряжение шины питания 15; И, - напряжение на переходах база - -эмиттер транзисторов. Для обеспечения оптимального уровня Г - 1,75 И, на базах транзисторов 1 и 2 недостающее падение потенциала, равное 0,75 И-, формируется на резисторе 11 за счет протекания по нему гока источника...

Номер патента: 1234243

Опубликовано: 30.05.1986

Автор: Сахаров

МПК: B60K 7/00

Метки: колесо, мотор, средства, транспортного

...на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б нв фиг. 1; на фиг, 4- вид В на фиг. 1. Разъемное соединечие включает ступицумотор-колеса, снабженную кольцевым ко. ническим пояском 2, зубчатый венец 3 на внеп/ней поверхности снабжен ответным конусом с фрикционной прокладкой 4, а его полочка снабжена кольцевой канавкой 5, в которой размещен сепаратор 6 с элемента. ми качания 7, которые размещены на двух кольцевых опорных дисках 8 и 9. Последние стянуты шпильками О и соединены с кольцевым поршнем 11, который аксиальиоподвижно установлен в цилиндрической кольцевой проточке 12 крын 1 ки 13, а с входной стороны проточка 12 посредством стопорйого кольца 14 установлена опорная крышка 15, в углублениях которой размещены пружины 16...

Номер патента: 1233014

Опубликовано: 23.05.1986

Авторы: Сахаров, Серебряков

МПК: G01N 21/27

Метки: концентратомер, фотометрический

...основание натурального логарифма;постоянная времени импульсаФ45С - текущее время,Импульсы напряжения с функционального генератора. подаются на источник 2, где они преобразуются в импульсный световой поток, поступающийна оптический разделитель 3, на котором световой поток делится и соответственно поступает на фотореле 6и на измерительную кювету 4,На основании известного законаБугера-Ламберта световой поток, про-шедший через измерительную кювету А с окрашенным раствором, определяется следующим выражением где 1, - интенсивность светового потока источника излучения;- коэффициент светопоглощения, зависящий от природырастворенного вещества;- толщина поглощаемого слояраствора в кювете;с - концентрация вещества врастворе.Поступающие...

Номер патента: 1231600

Опубликовано: 15.05.1986

Авторы: Ботвиник, Григорьев, Еремин, Сахаров

МПК: H03K 19/00, H03K 5/02

Метки: считывания, усилитель

...л о гич ес кои 1 т о т и ри ст о ры 6 и1 в ключактся и н а 00 2коллекторе транзистора 5 устанавлицается уровень напряжения, определяемый как3 .=(Е +к )+ Б -база -катодПр.к 5 1 3 8 Ртиристора 6,0Яэкгде- падение напряжения на переходе база эмиттер транзистора 5;О р - база-катод тиристора 6 - падение напряжения на переходе р-база -катод тиристора 6(равно примерноЙэг)Напряжение О- не зависит от напряжения питания. Это обеспечивает постоянство напряжения на переходах база - эмиттер транзисторов 1 и 2. Постоянство напряжения на выходе схемы 17 при токе нагрузки обеспечивает отрицательная обратная связь по току с р-базы тиристора 6 через диоды 3 и 4 на выход 17 схемы,. При этом выходной транзистор 2 усилителя открыт.Таким образом,...

Номер патента: 1229021

Опубликовано: 07.05.1986

Авторы: Кычин, Олейник, Сахаров, Скляр, Шабалина

МПК: B24B 39/04

Метки: поверхностного, упрочнения

...в качестве направляющей мбжет. быть использовано наружное кольцо шарикового подшипника, запрессованное в корпус. На корпусе 7 соосно ротору 3 закреплен отражатель 8 цилиндрической формы. В желобе направляющей 5 выполнено отверстие 9 под отбойник 10, предназначенный для взаимодействия с шариками 4, и в качестве которого может быть использован шарик, Отбойник 10 крепится в отверстии таким образом, что его центр расположен в плоскости симметрии желоба направляющей 5. Отверстие 9 под отбойник 10 расположено перед окном 6 для выхода шариков4, при этом расстояние между центром отбойника 10 до центра окна 6 для выхода шариков 4 выбирают из зависимости2(К+ г,)(К - К - г,)ЬК соэВ+г3 29021д - угол между линией, проведенной через точку...

Номер патента: 1228074

Опубликовано: 30.04.1986

Авторы: Гладштейн, Гуревич, Сахаров, Шубин

МПК: G05B 19/18

Метки: роботом

...ячейки через выводы данных загружается в микроЭВМ 1, которая переписывает его в соответствующие ячейки блоков 12 и 13. Этот процесс происходит так Же, как в блоке ПОДГОТОВИТЬ УСТАВКУ.Операционный блок ВЫБРАТЬ СЛЕДУЮЩИЙ КАДР выполняется микроЭВМ 1 путем инкрементирования регистра обще го назначения, в котором хранится номер кадра. Кроме того, в процессе исполнения указанного операционного блока сбрасывается внутренний флаг "Конец кадра". 40Все рассмотренные четыре операционных блока ПЕРЕПИСАТЬ КАДР В ПАМЯТЬ, СФОРМИРОВАТЬ УСТАВКУ, ОБНОВИТЬ УСТАВКУ, ВЫБРАТЬ СЛЕДУЪЩИЙ КАДР передают управление блоку 36 ОТСЛЕДИТЬ 45 УСТАВКУ, Основной задачей, которую решает этот блок, является формирование таких управляющих сигналов, чтобы робот...

Номер патента: 1224233

Опубликовано: 15.04.1986

Авторы: Барышев, Маркелов, Сахаров

МПК: B65H 23/038

Метки: полосового, центрирования

...6 и унирающихся другим концомв пружины 7, вставленные в отверстия 5 и поджатые винтами 8. Штоки 4 фиксиру. ются от проворота в стойках 6 с помощью шпонок 9. На основании 2 установлены неподвижно вертикальные оси 10, на которых закреплены с возможностью поворота ка-ретки 11. На последних установлены на оди. наковом расстоянии от оси 10 неподвижно вертикальные оси 12, на которых консольно закреплены с возможностьк врашения центрируюгцие ролики 13, Вблизи последних на каретке 11 жестко установлены стойки 14 с вертикальными пазами 15, в которых укреплены по две горизонтальные оси 16. На последних установлены с возможностью вращения расправляющие ролики 17. Стойки 6 закреплены на раме 18 и имеют пазы 19 для поперечного перемещения их по раме....

Номер патента: 1221466

Опубликовано: 30.03.1986

Авторы: Астанов, Сахаров

МПК: F17D 3/00

Метки: переформирования, потока, трубопроводе

...транспорту вязкопластичных,структурированных масс при ламинарном режиме течения, и может бытьиспользовано для управления потоком,а именно, сохранения дисперсного состава транспортируемых масс и уменьшения выпадения осадка в системетрубопроводов.Цель изобретения - повышение 10пропускной способности магистральныхтрубопроводов и уменьшение выпадения осадка.Указанная цель достигается эасчет того, что отдельные участки 15трубопроводов выполнены изогнутыми,обеспечивающими плавный поворот потока в вертикальной плоскости на 180На чертеже схематически показанопредлагаемое устройство,Устройство включает формирующееустройство 1 и фланцы 2 для крепления к трубопроводу 3.Устройство работает следующимобразом. 25Зная границы интенсивного выпадения...

Номер патента: 1217457

Опубликовано: 15.03.1986

Авторы: Астахов, Гусев, Ежов, Ерганов, Иванов, Крашенинников, Крыкин, Ломакин, Ляпунов, Панов, Сахаров, Сторожук, Тимашев

МПК: B01D 53/22

Метки: газовых, разделения, смесей

...мембраны У ма Состав смеси послеразделения, % Потокгазовой тернала смеси,3 х 10 л/ч 1 мольмП 10мсПа слоя Со,240 120 367 60 38 50 25 44 22 47 25 307 91 293 92 314 . 264 80 40 26 570 890 Изобретение относится к способамразделения газовых смесей с помощьюполупроницаемых полимерных мембрани может быть использовано в химической, медицинской и других отраслях промышленности.Цель изобретения - повышениепроизводительности процесса.П р и м е р 1. Газовую смесь,содержащую 50% 0 и 50% М пропускают через пленку-мембрану, толщиной1 мкм, площадью 1 м при перепадедавления 1 атм. Мембрану с селективным слоем готовят следующимобразом,Раствор полисульфон-полидиметилсилоксанового блок-сополимера (массыблоков 4600 и 4000...

Номер патента: 1212732

Опубликовано: 23.02.1986

Авторы: Голубков, Коковихин, Сахаров

МПК: B23K 9/12

Метки: подачи, проволоки, сварочной

...на кулачке 22, подвижно установлен палец 24, жестко закрепленный на валу двигателя 2, Устройство предназначено для подачи сварочной проволоки 25.Устройство для подачи сварочной проволоки работает следующим образом.При вращении двигателя 2 в направлении, показанной стрелкой 11 палец 24, скользя по винтовому пазу 23 кулачка 22, перемещает кулачок 22 с приводным водилом 9 относительно двигателя 2 в направлении,указанном стрелкой ЬПри этом приводное водило 9 поворачивает через ось 21 захват 20 на оси 19, а выступ 10 приводного водила 9, воздействуя на стопор 14,поворачивает его на оси 16, сжимаяпружину 12 и освобождает сварочнуюпроволоку 25. При дальнейшем вращении двигателя 2 кулачок 22 рабочейповерхностью С воздействует...
