Сахаров

Номер патента: 887555

Опубликовано: 07.12.1981

Авторы: Кузнецов, Максименко, Малинин, Олифсон, Сахаров

МПК: C05B 11/04

Метки: сложного, удобрения

...в пульпу вводят 42 г 40%-ного раствора сульфата аммония 1 О 15 20 25 30 35 40 45 50 55 60 65 4и дополнительно огитируют 1 ч при той же температурс. Полученную пульпу расфильтровывают под вакуумом (производительность фильтрации 40 т/м сутки). При этом получают 169 г цсотмытого остатка и 178 г фильтрата состава: Р,О; - 25,6;в; СаО - 2,1%, ЯО.; - 1,28/в. Из полченного раствора получают удобрение состава: Р 205 усв 53,5%; Р 05 в р - 50,4%; М 11,4 "/в, Нсрастворцвшцйся остаток разлагают 79 г 92%-ной серной кислоты, фосфогццс отфцльтровыва 1 от ц промывают 150 г воды в протцвотоке. При этом получают 185 г 28%-ной экстракццонной фосфорной кислоты, которую направляют на обработку очередной порции апатцтового концентрата и 150 г сухого...

Номер патента: 884759

Опубликовано: 30.11.1981

Авторы: Азимов, Быткин, Герцев, Гесслер, Елишевич, Зеленский, Классен, Макеев, Пескин, Поваляев, Пономарев, Розанов, Сахаров, Сиушев, Тонконогов, Топалер, Целиков, Яланский

МПК: B21B 31/32

Метки: гидравлическое, нажимное, прокатного, стана

...12 масло по осевому каналу золотника 6 поступает в полость 6 дросселя н далее через щель 8 - полость 5 гидромесдозы. Плунжер 4 начинает подниматься, при этом ширина щели 8 уменьшается, и расход масла через нее снижается. Перемещение плунжера продолжается до тех пор, пока расходы через щель 8 и жеклер 9 станут одинаковыми, а давление в полости 5 будет соответствовать весу валков (с подушками) С.Работа нажимного устройства рассмотрена применительно к реверсивному стану 550 холодной прокатки. До начала прокатки при отсутствии усилия на валках давление в полости 5 соответствуе весу валков и равно 16 кг/см . Следует отметить, что давление в полости 7 такое же как в гидроаккумуляторе, питающем нажимное устройство, в рассматриваемом стане Оно...

Номер патента: 884758

Опубликовано: 30.11.1981

Авторы: Белобров, Ильин, Один, Пономарев, Сахаров

МПК: B21B 31/10

Метки: валков, клети, прокатной, рабочих, смены

...опорная поверхность плиты снабжена упорными высту пами для роликов, смещенными в горизонтальном направлении относительнооси поворота двуплечих рычагов нарасстояние,не меньшее радиуса ролика.На фиг. 1 показано устройство.,общий вид; на фиг,2 - узел 1 на фиг.1; на фиг, 3 - схема распределениянагрузок на элементы устройства.Устройство состоит иэ подвижнойвдоль оси прокатки тележки 1, несущей плиты 2 и механизма 3 ее подъема.К нижней стороне несущей плиты прикреплены гидроцилиндр 4 с захватом 5рабочих валков, стойки 6, выполненные в виде замкнутого направляющегоконтура 7 с упорными выступами дляроликов, смещенными в горизонтальном направлении, и хвостовик 8, взаимодействующий с вертикальными направляющими 9 стационарной колонны...

Номер патента: 884755

Опубликовано: 30.11.1981

Авторы: Гарцман, Житомирский, Каретный, Корышев, Литвинов, Морозов, Пономарев, Попов, Сафронов, Сахаров, Софронов, Швыдков

МПК: B21B 31/04

Метки: валка, опорный, прокатного, узел

...упругости меньшим, чем модуль упругости материала, иэ которого вы полнена разъемная планка.На фиг. 1 изображен опорный узел, вид сверху; на фиг.2 - вариант выполнения разъемной планки с тарельчатыми пружинамиуиа фиг.3 - вариант вы"полнения разъемной планки с упругим элементом из резины.Опорный узел прокатного валка состоит из подушки 1 опорного валка, между стойками 2 и 3, которой расположена подушка 4 рабочего валка, контактирующая своими боковыми направляющими поверхностями 5 и б с вертикальными направляющими планками 7 и 8 проемаПланка 7 имеет прямоугольную форму, а планка б - клиновидную. Пря- зз моугольная планка 7 состоит иэ двух составляющих 9 и 10 с разъемом по плоскости, параллельной контактной поверхности составляющей 9...

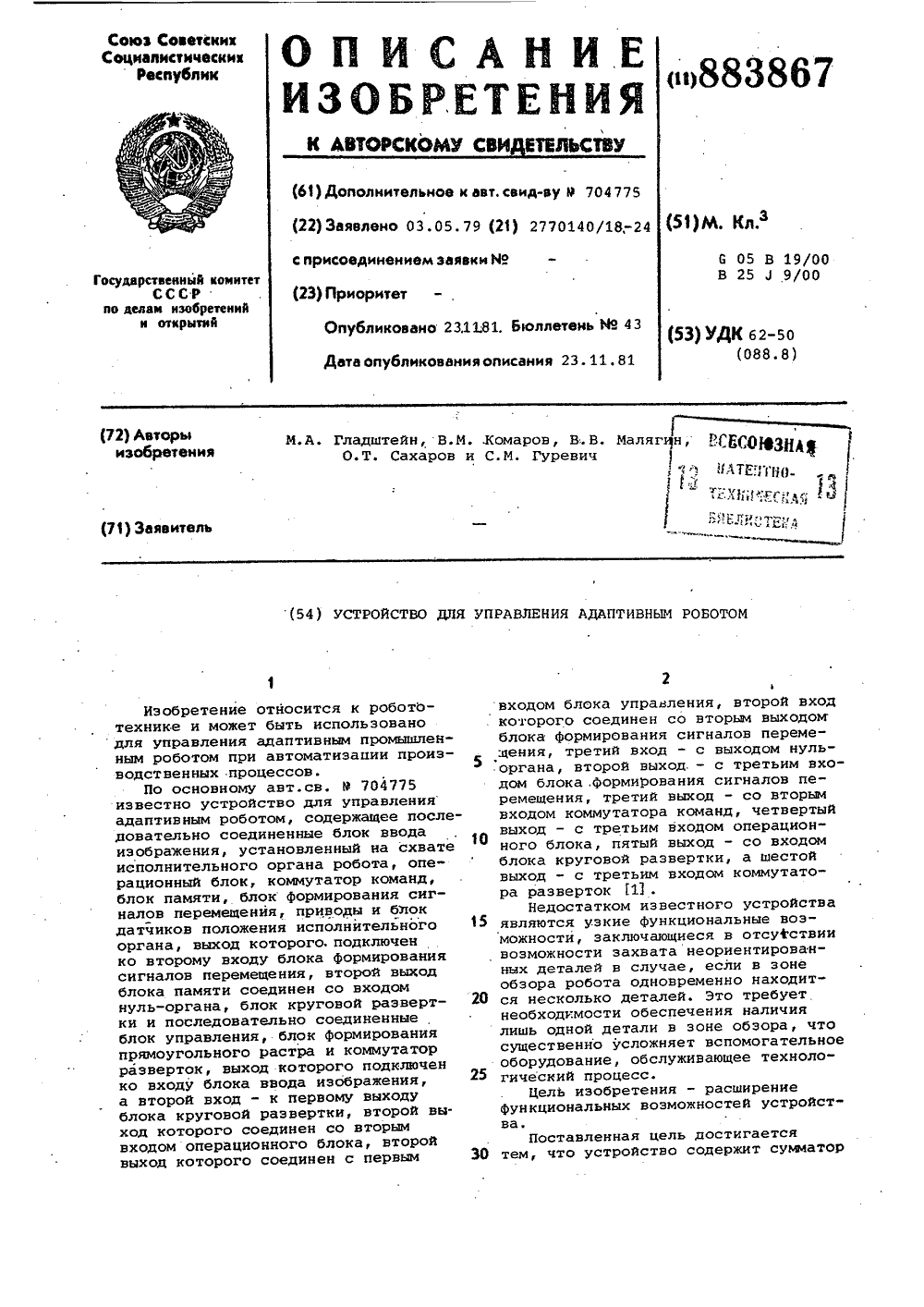

Номер патента: 883867

Опубликовано: 23.11.1981

Авторы: Гладштейн, Гуревич, Комаров, Малягин, Сахаров

МПК: G05B 19/00

Метки: адаптивным, роботом

...с помощью селектора-мультиплексора 17, управляемого параллельно с блоком 1 кодами, поступающими с выхода коммутатора 12 разверток и определяющими выбор эле-: 20 мента на строке информационного поля матрицы. Изображение детали на предыдущей строке информационного поля матрицы, 25 извлекаемое из второго блока 16 памяти устанавливает границы изображения детали, селекция изображения которой уже начата. Таким образом,в результате сравнения видеосигналов ЗО из второго блока 16 памяти и блока 1 ввода изображения определяется принадлежностью некоторого изображения на текущей строке, к изображению селектируемой детали. Если изображения каких-то деталей на текущей строке информационного поля матрицы не попадают в границы,...

Номер патента: 881070

Опубликовано: 15.11.1981

Авторы: Герасева, Иванов, Калабухова, Красулин, Сахаров, Туманов, Фролов, Шойтова

МПК: C04B 35/44, C04B 35/486, C04B 35/622 ...

Метки: керамического

...упаривают в т повторной обработке ют повторной обработке концентрированнымаммиаком, а термообработку осуществляютметодом горячего прессования.При взаимодействии аморфных гидроксидовс кипящими растворами происходит распреде.ление компонентов на атомно-молекулярномуровне, что исключает стадию смешивания,Последующая обработка твердой фазы аммиакомспособствует удалению анионов и, очевидно,увеличению эффективной контактной поверхности порошков, Совокупность указанных опера.ций обеспечивает создание структуры порошков,которая обеспечивает получение методом горячего прессования материала с повышеннымисвойствами,15П р и м е р 1, 1 кг А 1 С 1 6 Н 0(272,5 г А 1 Оз) .всыпают при помешиваниив 1,5 л концентрированного аммиака. Через0,5 ч...

Номер патента: 877520

Опубликовано: 30.10.1981

Авторы: Вьюн, Зубец, Масол, Сахаров

МПК: G06F 3/04

Метки: сопряжения

...всех элементов И 39 поступает сигнал сключают появление 1 р "Разрешение сдвига", а на второй вход в на своих выходах. элемента И 39 каждого старшего разряигнала "Входной ша поступает единичный выход триггера лемента НЕ 33 и на 42 соседнего младшего разряда, На втота И-НЕ 37 появится рой вход элемента И 39 самого младшеоде элемента И-НЕ 15 го разряда поступает сигнал "0", предэлемента И-НЕ 36 ставляющий с 1 бой постоянно отсутству 34 и, следователь- ющий сигнал, так называемый логичесвать сигнал на выхо- кий ноль.который является Описываемая организация регистровя. В этом случае 2 О блока 18 основана.на том, что тригпоступающий на геры с динамическим управлением игноа И"НЕ 35, имеет, рируют изменение сигнала на информавить...

Номер патента: 875556

Опубликовано: 23.10.1981

Авторы: Несвижский, Павлов, Сахаров

МПК: H02M 3/125

Метки: импульсного, постоянного, преобразования

...частоту 1 изменяют в пределах от Г до 2 Г.В указанном диапазоне изменениячастотыкоммутации одновременнос ростом частоты увеличивается амплитуда импульсов.На фиг,1 и 2 приведены два вариан.та схем импульсных преобразователей,в которых реализуется предлагаемыйспособ на фиг.3-8 изображены временные диаграммы напряжений и токовв приведенных схемах, поясняющиепроцессы преобразования и регулирования амплитуды выходных импульсов приосуществлении способа импульсногопреобразования (на фиг.3-5 при Г2 Г; на фиг. 6-8 при =2 Р.30Импульсный преобразователь, реализуншчй способ, содержит дроссель1, конденсатор 2, трансформатор 3,тиристор 4, нагрузку 5 и генератор6 управляющих .импульсов.В исходном состоянии тиристор 4 закрыт и при подаче напряжения...

Номер патента: 874149

Опубликовано: 23.10.1981

Авторы: Барышев, Егоров, Кошкин, Маркелов, Сахаров

МПК: B01J 2/02

Метки: гранулятор

...продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.З - узел 1 на фиг.1 при крайнем нижнем положении плунжера; на фиг.4 - то же, при движении плунжера вверх до упора втулки на фиг.5 - то же, при крайнем верхнем положении плунжера на фиг.6 - то же, при движении плунжера вниз до упора втулки.Гранулятор содержит обогреваемую емкость 1 с перфорированным дном 2 и крышкой 3, которая имеет направляющие 4, штоки 5, установленнь 1 е в направляющих 4 и соединенные сверху коромыслом 6, а снизу - плитой 7, расположенную под плитой пластину 8 с отверстгями, через которые пропу 35 щениплунжеры 9, укрепленные на плите 7.На плунжеры 9 надеты втулки 1 О и соединены посредством соединения шип-винтовой паэ. Коромысло 6 связано с приводом...

Номер патента: 872823

Опубликовано: 15.10.1981

Авторы: Кругличенко, Родзевич, Сахаров

МПК: F16C 11/06

Метки: вала, карданного, подшипниковый, узел

...с натягом во втулку 4, которая имеет неравномерное сечение 20 вдоль оси подшипника: часть 5 втулки 4 массивная и может служить одновременно для размещения уплотнительного устройства бК проушине 7Фланца или вилки втулка.4 закреплена 25 с помощью крышки 8. Упругое кольцо9 служит для уплотнения зазоров.При посадке с натягом кольца 3 подшипника в втулку 4 внутренний диа"метр 1;диаметр дорожки качения) умень шается. Вследствие неравномерногосе872823 формула изобретения 4 ЬгХ акаэ 898 аж 863 Подписи ИИП тент, г,ужгород, ул.Проектная,4 иал ППП чения втулки 4 происходит неравйомер- ное сжатие кольца подшипника, в зоне массивной части 5 втулки 4 кольцо 3 сжимается больше. Вследствие этого диаметр дорожки качения кольца 4 становится меньше у...

Номер патента: 872766

Опубликовано: 15.10.1981

Авторы: Канунников, Коротков, Левин, Сахаров, Фарбирович

МПК: E21D 11/10

Метки: опалубка, передвижная

...Б-Б на фиг, 2; на фиг. 6 " вид В на фиг. 31 на фиг. 7 - вид Д на йиг, 5; на фиг. 8 - вид Г на фиг. 5.Передвижная опалубка содеожит фоомующие секции 1, соединенные,друг с дрчгом посредством шарниров 2 рас872766 4бетонирования производят, как и напрямолинейных ччастках.Данная опалубка по сравнению с известной позволяет повысить качествобетонирования и исключить затраты нарубку заплывов зубилами с зачисткойповерхности отделки металлическимищетками. Формула изобретения и 8. иг. Г положенных на внутренней поверхности по вертикальной ее оси, и винтовых стяжек 3 по контчру опалубки. Межпу секциями закреплены эластичные прокладки 4, с которыми взаимодействчют прижимные чстройства, состоящие из прижимных планок 5 с шаровыми опорами 6 для...

Номер патента: 872672

Опубликовано: 15.10.1981

Авторы: Сапрыкина, Сахаров, Соколов

МПК: E04B 1/343

Метки: автономным, здание, мобильное, энергообеспечением

...то же, общий вид на фиг, 5 - полублоки в транспортном положении, общий вид; .на фиг, б " полублоки из трапециевидных призм в транспортном положении, общий вид; на фиг. 7. - схема разгрузки иолублоков сечения; на фиг, 8 - монтажная площадка под полублоки; на фиг. 9 " строповка полублоков перед монтажом; на фиг. 10 - схема разворота одного полублока относительно другого; на фиг. 1 - схема монтажа полублоков в рабочее положение; на фиг. 2 - полублоки в рабочем положении, общий вид; на фиг. 13 - то 2672 4 же, разрез; на фиг. 14 - план 1 этажа; на фиг. 5 - планэтажа; нафиг 16 - полублоки в рабочем положении с нависанием полублока 2 над полублоком 1, разрез; на фиг. 17 полублоки в рабочем положении с выступом полублока 1 относительнополублока...

Номер патента: 871859

Опубликовано: 15.10.1981

Авторы: Бардин, Горелик, Елякин, Литвинов, Петров, Сахаров

МПК: B21B 31/02

Метки: валка, клети, подушка, прокатной

...стороны бурта выполнено по меньшей мере одно выходное отверстие.Такое конструктивное исполнение обес-,печивает подачу смазки в виде масляного тумана через конденсаторы непосред 5ственно к телам качения подшипника иулучшает условия конденсации масляноготумана на телах качения,На чертеже схематически изображена10предлагаемая подушка, общий вид.На подушке 1 выполнен бурт 2, расположенный между подшипниками качения 3. В бурте 2 проточен канал 4 дляподвода смазки в виде масляного тума 15на, который поступает через отверстие 5.С каждой стороны бурта выполнены отверстия 6, соединенные с каналом 4, вкоторые монтированы конденсаторы 7,Работа системы осуществляется сле) дующим образом.Масляный туман через отверстие 5поступает в канал 4, а...

Номер патента: 870063

Опубликовано: 07.10.1981

Авторы: Марченко, Охотников, Сахаров

МПК: B23Q 7/02

Метки: автомат, питания, роторный

...и западает в приемный паз 11, располагаясь параллельно профйтьным окнам 10.При дальнейшем вращении изделие транспортируется в приемном пазу к стационарному механизму принудительной ориентации 15, где оно при прохождении с зазором под магнитной системой 17 с П-образными магнитами притягивается ими и неподвижно зависает с сохранением своей первичной ориентации до того момента, пока не подойдет задняя стенка ориеитатора 9, т.е. изделие автоматически перемещается из приемного паза 11 в ориентиРующую щель с проФильными окнами 1 О. После прохождения магнитной системы изделие утолщенной частью ложится на выступы одного из профильных окон, а тонкий конец изделия не имеет опоры и начинает проваливаться сквозь профильную щель. Одновременно...

Номер патента: 870014

Опубликовано: 07.10.1981

Авторы: Блинов, Сахаров, Скочедуб

МПК: B23C 7/00

Метки: головка, фрезерная

...5, ходовой винт 6 с маховиком 7, шпиндель 8 фрезерной головки с цангой крепления фрезы 9, конические зубчатые колеса 10, 11, узкое зубчатое колесо 12, указатель 13 (см. фнг. 2), шкала 14 (см. фнг. 2), установленная на внешней стороне корпуса 2.Устройство работает следующим образом.Маховик, вращаясь, приводит в двнженне ходовой винт 6, который перемещает кронштейн 4 по направляющнм корпуса 2 совместно с узким зубчатым колесом 12 вдоль широкого зубчатого колеса устройства пердачн вращения от шпннделя станка к шпинделю фреэы. Узкое зубчатое коле 8700143со 2, закрепленное на одном валу.с коническим зубчатым колесом 11, находящимся в постоянном зацеплении с другим коническим зубчатым колесом 10, передает движение на шпиндель 8 и цангу...

Номер патента: 866083

Опубликовано: 23.09.1981

Авторы: Большаков, Канунников, Конухин, Коротков, Потапов, Сахаров, Степанов

МПК: E04G 1/18

Метки: передвижные, подмости

...8; контактирующие с направляющими стойками 4 опорного элемента 1, и закреплены обоймы 9 с катками 10, между которыми установлены направляющие 11 с боКовыми рабочими площадками 12.На боковых площадках 12 установлены выдвижные рабочие площадки 13, которые выдвигаются с помощью привода, например гидравлического или вручную (не показано) распорные колонки 14 и бурильные машины 15. На опорном элементе 1 расположены гидроцилиндры 16 для установки в рабочее положение боковых рабочих площадок 12 домкраты 17 для их распирания в стены выработки и маслостанция 18 для питания подъемного меанизма 6, На ригеле 19 опорного элемента 1 и рабочей площадке 20 П-образной рамы 5 также установлены выдвижные рабочие площадки 13.Передвижные подм ости...

Номер патента: 865632

Опубликовано: 23.09.1981

Авторы: Белозеров, Вилков, Максимов, Одинцов, Сахаров, Тимохин

МПК: B24B 31/06

Метки: вибрационной

...вала имеет необходимые проч оность и жесткость, обеспечивающие передачу больших крутящих моментов на контейнер, а за счет эластичных прокладок, установленных с двух сторон вала между фланцами он обладает достаточной податливос 715тью для компенсации вибрационных перемещений.Эластичный трубопровод, помещенныйвнутри трубчатого вала, обеспечивает герметичность приводного элемента,Продольный вырез на трубчатом валу да оет возможность быстро и надежно собиратьприводной элемент и заменять по мере износа эластичный трубопровод. После раскрепления фланцев за счет продольного выреза трубчатый вал свободно снимается, давая доступ к эластичному трубопроводу.25Установка работает следующим образом.Детали 4, например крыльчатки...

Номер патента: 865605

Опубликовано: 23.09.1981

Авторы: Марченко, Охотников, Сахаров, Сергеев

МПК: B23Q 7/02

Метки: автомат, роторный

...оборуд3 8 по окружности расположены ориентирующие устройства 3. В жестко закрепленном на валу 6 барабане 8 во втулках 9 расположены што. ки 10, установленные с возможностью перемещения в направлении своей оси от копира (не показан), Между барабанами 7 и 8 расположена звездочка 11, огибаемая цепным конвейером 4, жестко закрепленная на валу 6, На валу 6, кроме того, жестко закреплен диск 12 и звездочка 13, огибаемая цепным конвейером 5. В диске 12 равномерно по окружности и соосно штокач 10 расположены конт ролирующие втулки 14 с упорами 15. На ста. нине 16 автомата расположен сборник 17 не. правильно ориентированных изделий 18, Цепные конвейеры 4 и 5 снабжены гнездами 19,Автомат работает следующим образом.При включении...

Номер патента: 865312

Опубликовано: 23.09.1981

Авторы: Балабеков, Болгов, Казиев, Сахаров, Тарат

МПК: B01D 3/32

Метки: аппарат, массообменный

...козырьки расположены под гофрами на рас стоянии от них и закреплены с газом. Защитные козырьки служатдля защиты перетекающей со ступенина ступень жидкости от динамическогонапора газаНа чертеже схематично показан мас-,сообменный аппарат, вертикальный разрез.Массообменный аппарат состоит изкорпуса 1 со штуцерами ввода и вывода реагентов, распределителей газаи жидкости (на чертеже не показаны),гофрированных перегородок 2, образующих зигзагообразные каналы и вертикальных решеток 3. Последние иМеютокна 4, в которых установлены горизонтальные отклоняющие пластины 5,имеющие дугообразный профиль. В верхней части каждого гофра выполненыпереливные отверстия 6, снабженныеотводными козырьками 7, отогнутымикверху. Со стороны впадин под...

Номер патента: 859521

Опубликовано: 30.08.1981

Авторы: Вдовин, Сахаров, Туулас

МПК: D21D 5/02

Метки: волокнистой, сортировка, суспензии

...лопасти 7.Устройство работает следующим образом. Волокнистая суспензия под давлением через патрубок 2 подается внутрь корпуса 1, Отсортированная на сите 5 кондиционная фракция суспензии отводится через патрубок 3. Не прошедшая сквозь сито 5 фракция суспензии (отходы сортирования), продвигаясь в осевом направлении вдоль сита 5, удаляется через патрубок 4. Слой волокна, оседаюгций на поверхности сита 5 и затрудняющий процесс фильтрации суспензии, удаляется под действием пульсаций давления, создаваемых при вращении гидродинамических лопастей 7. Благодаря наличию наклонных пазов 8, слою суспензии, прилегающему к боковой поверхности 10, обращенной к ситу 5, лопастью 7 сообщается осевая составляющая скорость в направлении к патрубку 4...

Номер патента: 859337

Опубликовано: 30.08.1981

Авторы: Максименко, Олифсон, Сахаров, Теплов

МПК: C05B 13/06

Метки: кормового, преципитата

...Р 50, посо45тупившего на преципитирование. Производительность фильтрации преципитата составляет 81 т/мссут.Во второй стакан вводят предварительно смешанные 440 мл раствора Са(НО)(140 г/л СаО) и 60 мл 24/о-ного раствора МН в воде (рН смеси. 10,3). Иалеепроделывают ту же процедуру, что и спервым стаканом. Получают 176 г преципитата состава, 7 О: Р 5,05 св 48,9;СаО 40,1 55и Г 0,1. Извлечение РО в преципитатсоставляет 99 О/о, производительность фильграции преципитата 96 т/мсут,4П р и м е р 2. В два стакана помещают навески по 300 г апатита, 610 мл52%-ной азотной кислоты и агитируют при55 С в течение 1,5 ч. После отделениянерастворимого остатка получают по583 мл азотнофосфорнокислого раствора,окоторый охлаждают до 10 С в ванне сольдом и...

Номер патента: 858957

Опубликовано: 30.08.1981

Авторы: Азимов, Амелин, Белянский, Житомирский, Каретный, Пономарев, Сахаров, Солодовник

МПК: B21B 13/00

Метки: клеть, прокатного, стана

...траверсы, привод валков и средство для торможения валков перед захватом ими раската, последнее выполнено в виде смонтированных на траверсах электромагнитов, каждый из которых с ;зазором охватывает часть цилиндрической поверхности валка.Предлагаемая клеть может быть реализована, например, в современной55 клети кварто.На фиг.изображена прокатная клеть со средством для создания тор 45 3 85 В 9соединенные со свободным концом валков. Тормозной момент создается электрогенератарами, соединенными со свободными концами рабочих валков черезповышающие редукторы 3,Недостатки указанных устройствзаключаются в усложнении конструкциипрокатной клети, затруднении ее эксплуатации из-за загроможденияоборудованием стороны обслуживания клети 10и в...

Номер патента: 855253

Опубликовано: 15.08.1981

Автор: Сахаров

МПК: F15B 5/00

Метки: датчик, перемещения, пневматический

...ограниченного перемещения в направляющих пазах штока 5. Ось 9 жестко прикреплена к заслонке 10, которая контактирует с задающей пружиной 11. Шелевое отверстие 12 размещено аксиально в камере и выполнено достаточно узкйм, кроме того, оно сообщено каналом 1 3 с пневмопреобразавательным блоком 14, размещенным также3 85525в корпусе 1, выполненным в виде сопла -заслонки и содержа.пего сопло 15, отверстие 16 выходного сигнала, дроссель 17,отверстие 1 8 подвода рабоче о газа,Работает датчик перемещения следующим образом.При нажатии на шток 5 заслонка 10начинает перемешаться вниз с запаздыванием, пропорциональным жесткости пружины 7, и сжимает задающую пружину 11, 10В результате заслонка 10 открывает щелевое отверстие 12, увеличивая при...

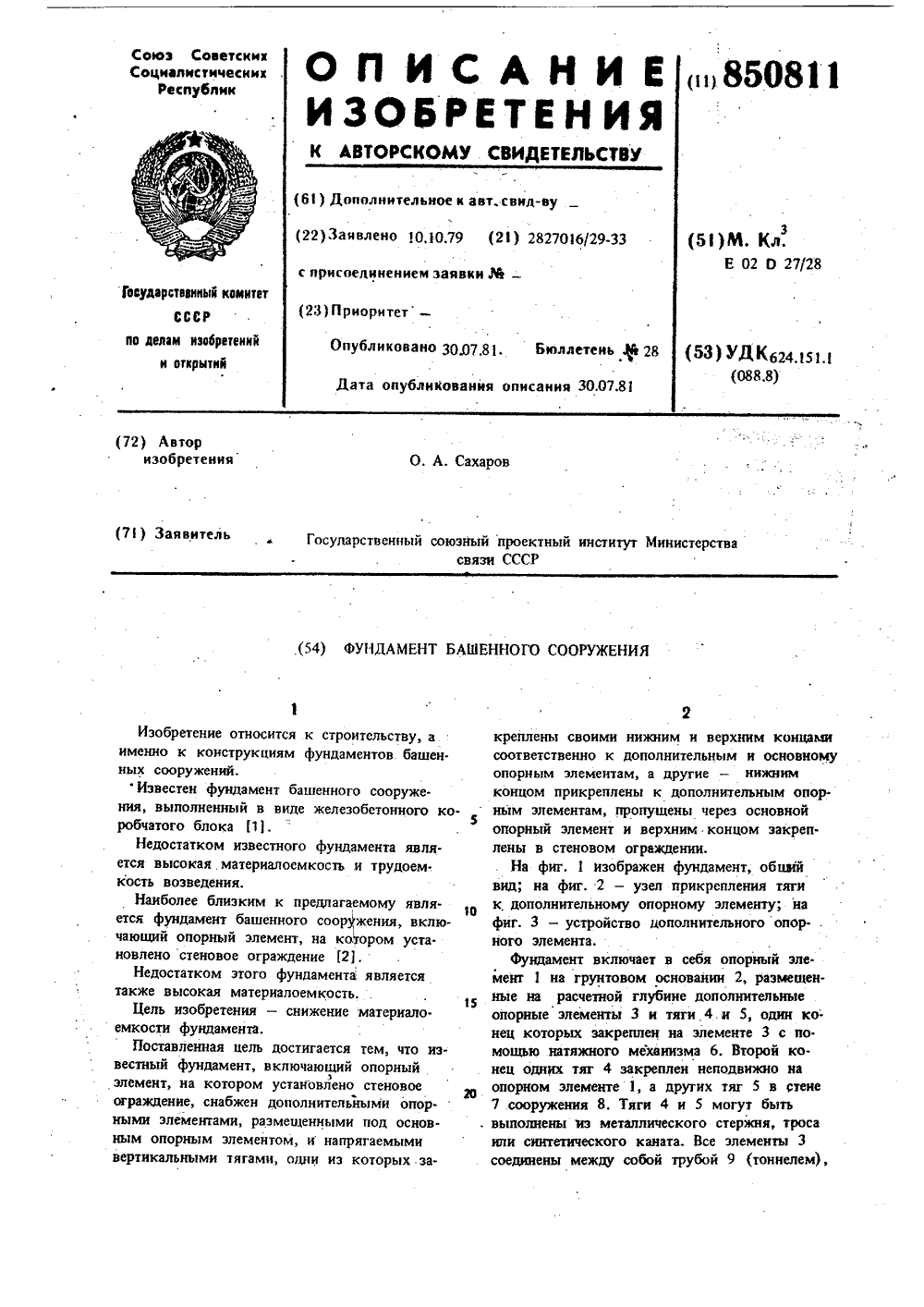

Номер патента: 850811

Опубликовано: 30.07.1981

Автор: Сахаров

МПК: E02D 27/28

Метки: башенного, сооружения, фундамент

...ограждение, снабжен дополнительными опорными элементами, размещенными под основным опорным элементом, и напрягаемыми вертикальными тягами, одни из которых за(7 ) ЗаивительГосударственный союзный проектный институт Министерствасвязи СССР850811 3которая переходит в вертикальный колодец.10 до поверхности грунта,Заглубление дополнительных опорных эле.ментов 3 и труб 9 (тоннелей), зависит от ти.па сооружения 8 и вида грунта 2,В процессе строительства и после его завершения (при эксплуатации сооружения) произ.водится подтяжка тяг 4 и 5 с помощьюмеханизма 6.Пример выполнения механизма б натяжения 10приведен на фиг. 2,На конце каждой тяги 4 и 5 выполненарезьба 11, на которую навернута гайка 12,поджимающая пружину 13 к элементу 3.Фундамент...

Номер патента: 848988

Опубликовано: 23.07.1981

Авторы: Сахаров, Шубин

МПК: G01B 7/06

Метки: импульсно-вихретоковый, толщино-метрии

...тем, что иэвыходного сигнала преобразователявыделяют гармонические составляющиеи измеряют их затухание, которое используют в качестве меры толщиныматериала.На чертеже представлено устройство, реализующее предлагаемый способ.Устройство содержит генератор 1,импульсных сигналов, соединенныйс его выходом буферный усилитель 2,нагруженный на возбуждающую обмотку3 экранного преобразователя 4, измерительнаяобмотка 5 которого включена на вход амплитудного дискриминатора 6, соединенного с каскадом 7сравнения сигналов, другой вход ко848988 Формула изобретения СоставительА,ДухаТехред С.Мигунова О.Черн орректор В. В едак ен Заказ 6075/ ВТираж 642ПИ Государственного комитетао делам изобретений и открытМосква, Ж, Раушская наб.,ПодписноСР, Филиал ППП...

Номер патента: 847072

Опубликовано: 15.07.1981

Авторы: Ануфриев, Крыжко, Сахаров, Чистякова

МПК: G01K 7/02

Метки: высоких, газовом, потоке, температурторможения, устройстводля

...отверстия камеры торможения, связанных между србой по закону геометрической прогрессии, произвольным знаменателем 9 В = 9 8 = 9 8 з Искомую температуру газа определяют путем решения трех уравнений теплового баланса вида (2). На чертеже схематически изображено устройство .для измерения температуры газа, разрез. 7072 4 Устройство содержит термопару 1, расположенную в цилиндрической камере 2 торможения имеющей входное 3 и выходное 4 отвер- .стия. С внешней стороны на камеру торможения одета скользящая втулка 5, которая можетперемещаться по внешней поверхности камерыторможения в пределах определяемых размером паза во втулке 5 и штифтом 6 Втулка5 имеет отверстие равное по диаметру выход.ному отверстию в камере торможения, с помощью...

Номер патента: 842850

Опубликовано: 30.06.1981

Автор: Сахаров

МПК: G06G 7/26

Метки: воспроизведенияфункций, двух, переменных

...погрешностью одной из кривых семейства 1(х у) например, кривой с наибольшей крутизной по переменной "х". Для остальных кривых границы участков принимафтся совпадающими с границами 55 аппраксимированной кривой, На каждом .участке заданная Функция воспроизводится отрезком параболы, ураВнение которой имеет вид(х) = а + Ьх + сх, (1) где- номер участка аппроксймации.На каждом 1-м участке аппроксимации коэффициенты а Ь, с изменяются при изменении значения переменной "у", т,е. при переходе от од ной к другой, Это изменение в общемслучае может происходить по нелинейному закону, причем на каждомучастке аппроксимации функции а(у),Ь.(у), с.(у) несколько отличаются4друг от друга. Пример изменения коэффициента а (у) приведен на фиг.2.Каждый из...

Номер патента: 842747

Опубликовано: 30.06.1981

Авторы: Атамась, Березкин, Биднюк, Данилин, Петренко, Сахаров, Субботин

МПК: G05D 23/30

Метки: термостат

...вещества при высоких мощностяхтеплового излучения термостабилизируемого тела. Поставленная цель достигается тем, что термостат, содержащий корпус с расположенным в нем термостатируемым телом, на поверхности которого размещен теплоотводящий кожух, выполненный из вещества с температурой плавления, соответствующей температуре стабилизации, в нем теплоотводящий кожух выполнен в виде подпружиненных кольцевых сегментов. Например, для температуры термостатирования Ф 46,5 С, 45,7 С, 70 С используются сплавы на основе висмута.842747 Формула изобретения Составите Техред А, Б Тираж 940 Государственного елам Изобретений сква, Ж - 35, Ра Патент, г. УирнаяКорректор ЕПодписное Редактор Н. КешеляЗаказ 5098/57ВНИИПпо113035, М митета откры ая наул....

Номер патента: 839636

Опубликовано: 23.06.1981

Авторы: Быткин, Герцев, Гесслер, Гутченко, Елишевич, Зеленский, Макеев, Пескин, Поваляев, Пономарев, Розанов, Сахаров, Сиушев, Тонконогов, Целиков, Яланский

МПК: B21B 31/04

Метки: клеть, прокатная

...упругим элементом 29 в виде резиновых полуколец, исключающих появление гистерезиса при взаимном перемещении поперечины 9 и стоек 20 в результате растяжения последних. Во избежание пронорачивания стяжек 20 при навинчинании гаек 21. 24 и 27 предусмотрены штифты 30.Рабочие полости 22 обеих гидрогаек соединены с мотор-насосом 17 посредством трех ходового двухлинейного распределителя 31 и трехходового трехлинейного распределителя 32. Кроме того. эти полости соединены с рабочей полостью 3 Й гидроцилиндра на.жимного устройства посредстном осевого канала 34 в хвостовике нлунжера гидроцилиндра, регулируемого дросселя 35 и распределителя 32, причем дроссель 35, н свою очередь, связан электрически с тахогенератором 36, смонтированным на...

Номер патента: 836638

Опубликовано: 07.06.1981

Авторы: Сахаров, Чебатко

МПК: G06G 7/26

Метки: воспроизведения, переменных, функцийдвух

...под ключен ко входу сумматора 1 1. Один из входов сумматора 11 подключен к шине эталонного напряжения 12, вторые вхоцы 6638 фблоков вычитания 7 и 9 соединены соответственно с шинами эталонного напряжения 13 и 14, а первые вхоцы - с первымвхоцом устройства 15. Вхоцы преобразователей 1,2,3 соединены со вторым вхоцомустройства 16,Устройство для воспроизвецения функций цвух переменных работает следующимобразом.10 Предварительно произвоцнтся кусочнолинейная аппроксимация кривой 1 Х,Д,О)ограничивающей область зацания функции(Х,Ч) (фиг, 2) и имеющей наибольшуюкрутизну по переменной х,15 Для остальных кривых семейства принимают тот же закон разбиения, так каккрутизна участка всех кривых не превышает крутизну соответствующего участкакривой...
