Формирователь уровней напряжения для записи-считывания информации

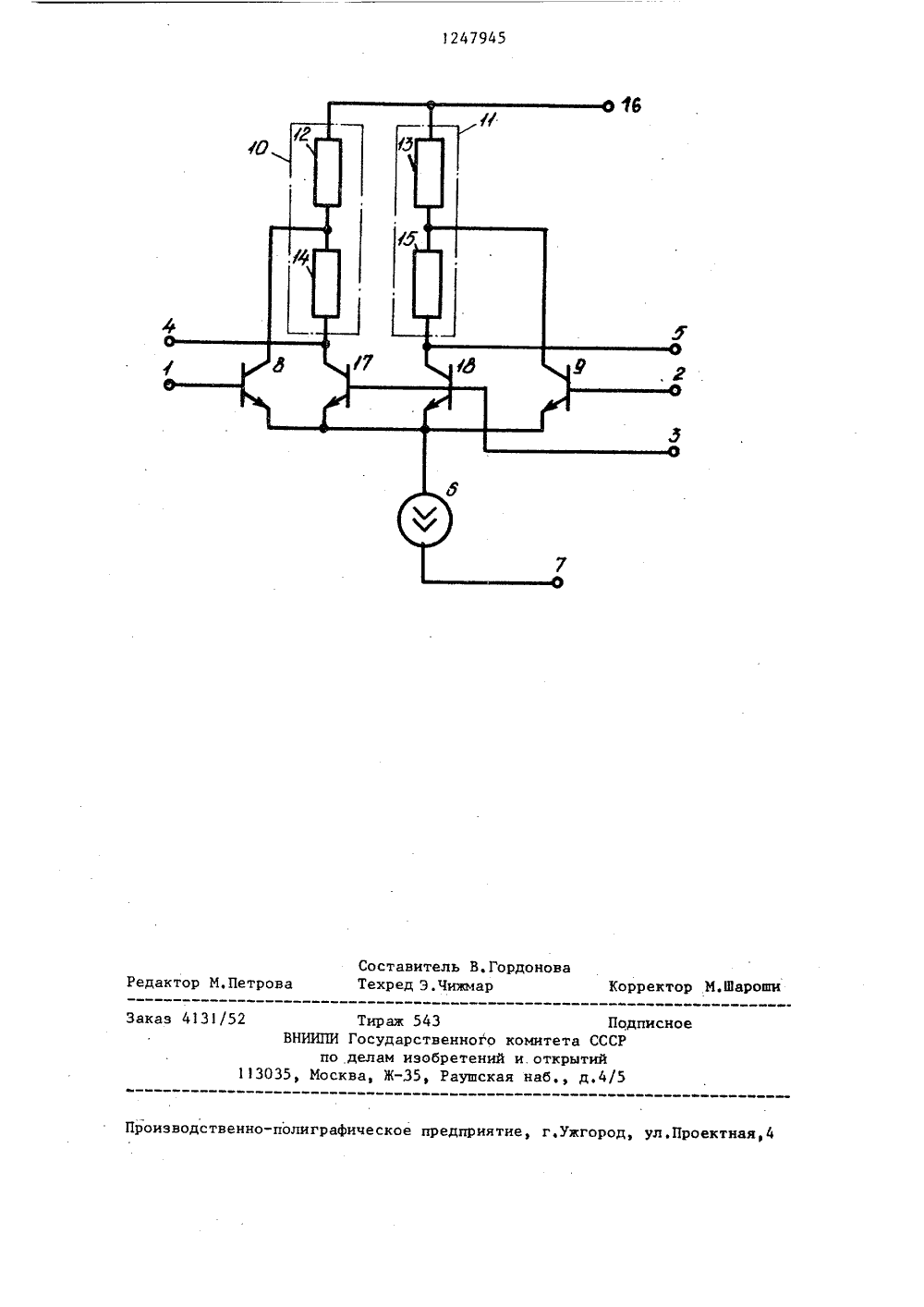

) 111) ВЕННЫЙ НОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ГОСУДАРСПО ДЕЛ ОБРЕТ ПИС ИБЛИО ИА ЕТЕЛЬСТ(57) Изооретени ти вычислительн быть использова тегральных полу памяти. Целью и упрощение форми схемы достигает ния в одном дифф де функций пере тока для получ выходящего сиги го и среднего.(21) (22) (46) (72) обласожети инсоздаиковых е и ово ьев обретения является ователя. Упрощение я за счет совмещееренциальном каскалючения и деления ния трех уровней ала: высокого, низкоМ.П,С(53) 56 7,а 4 АПРЯЖЕФОРМАИЯ ЦИИ АВТОРСКОМ 3851836/24-2405.02.8530.07.86. Бюл, У 28А,С.Попель, Е.ВаГригоахаров и И,В.Черняк681.328,6 (088,8)Патент Японии В 57-7411 С 7/00, 1982.ФОРМИРОВАТЕЛЬ УРОВНЕЙДЛЯ ЗАПИСИ-СЧИТЫВАНИЯ 4 С 11 С 7/00 относится й техники иИзобретение относится к вычислительной технике и может быть использовано при создании интегральныхполупроводниковых схем памяти.Цель изобретения - упрощениеформирователя.На чертеже .представлена принципиальная схема предлагаемого формирователя уровней записи-считывания,Формирователь содержит три входа1, 2 и 3 информационных и два выхода 4 и 5 записи и считывания, источник б тока, первым выводом подключенный к общей шине 7, первый и второй транзисторы 8 и 9, эмиттеры которых соединены, а базы подключенысоответственно к первому 1 и второму 2 входу, два нагрузочных элемента О и 11 каждый из которых состоит из последовательно соединенныхпервого 12, 13 и второго 14, 15 резисторов, первые выводы которых подключены к шине 16 питания, вторыевыводы подключены соответственнок первому и второму выходам 4 и 5,а точки соединения резисторов 12и 14, 13 и 15 - соответственно кколлекторам первого и второго транзисторов 8 и 9. Базы третьего и четвертого транзисторов 17 и 18 соединены и подключены к третьему входу Э,эмиттеры соединены и подключены кэмиттерам первого 8 и второго 9 транзисторов, а также второму выводу источника 6 тока, а коллекторы годключены соответственно к первому 4 ивторому 5 выходу,Предлагаемый формирователь уровней записи и считывания работаетследующим образом,При поступлении на вход 1 сигнала, уровень которого превышаетуровни сигналов на входах 2 и 3,открывается транзистор 8 и черезнего протекает ток источника 6 тока,создающий падение напряжения на резисторе 12, На выходе 5 будет формироваться сигнал уровня Е, а на выходе 4 - сигнал, уровень которогониже уровня Е на величину падениянапряжения на резисторе 12, т.е.сформированы сигналы записи "О",При поступлении на вход 2 сигнала,уровень которого превышает уровнисигналов на входах 1 и 3, открывается транзистор 9 и через него протека ет ток источника 6 тока, создающийпадение напряжения на резисторе 1 Э.При этом на выходе 4 формируетсясигнал уровня Е , а на выходе 4 -сигнал, уровень которого ниже уровняЕ на величину падения напряженияна резисторе 13, т,е, сформированысигналы записи "1". При поступлении на вход 3 сигнала;уровень которого превышает уровнисигналов на входах 1 и 2, открываютсятранзисторы 7 и 18, которые в интегральной технологии идентичны, а таккак их эмиттерные переходы соединеныпараллельно, то ток источника 6 токаделится между ними поровну, вследст-.вие чего величина падения напряжения на последовательно соединенныхрезисторах 12 и 14 равна величинепадения напряжения на последовательно соединенных резисторах 13 и 15,т,е. на выходах 4 и 5 формируютсясигналы равного напряжения,Формула изобретения 30 35 40 45 50 55 Формирователь уровней напряжения для записи-считывания информации, содержащий первый и второй транзисторы, базы которых являются соответственно первым и вторым информационными входами формирователя, а эмиттеры подключены к источнику тока, соединенному с общей шиной, первый и второй нагрузочные элементы, каждый из которых состоит из двух последовательно соединенных резисторов, одни выводы которых подключены к источнику питания, другие являются соответственно первым и вторым информационными выходами формирователя, третий и четвертый транзисторы, коллекторы которых подключены соответственно к первому и второму информационным выходам формирователя, о т л и ч а ю щ и й с я тем, что, с целью упрощения формирователя, коллекторы первого и второго транзисторов соединены со средними точками резисторов базы третьего и четвертого транзисторов являются третьим информационным входом формирователя, а эмиттеры подключены к эмиттерам первого и второго транзисторов.аказ 4131/52 е В 113035 изводственно-полиграфическое предприятие, г.ужгород, ул.Проектная,Тираж 543ИИПИ Государственного ко делам изобретенийсква, Ж, Раушская Подпистета СССРткрытийб., д.4/5
