Устройство для демодуляцииамплитудно-модулированныхсигналов

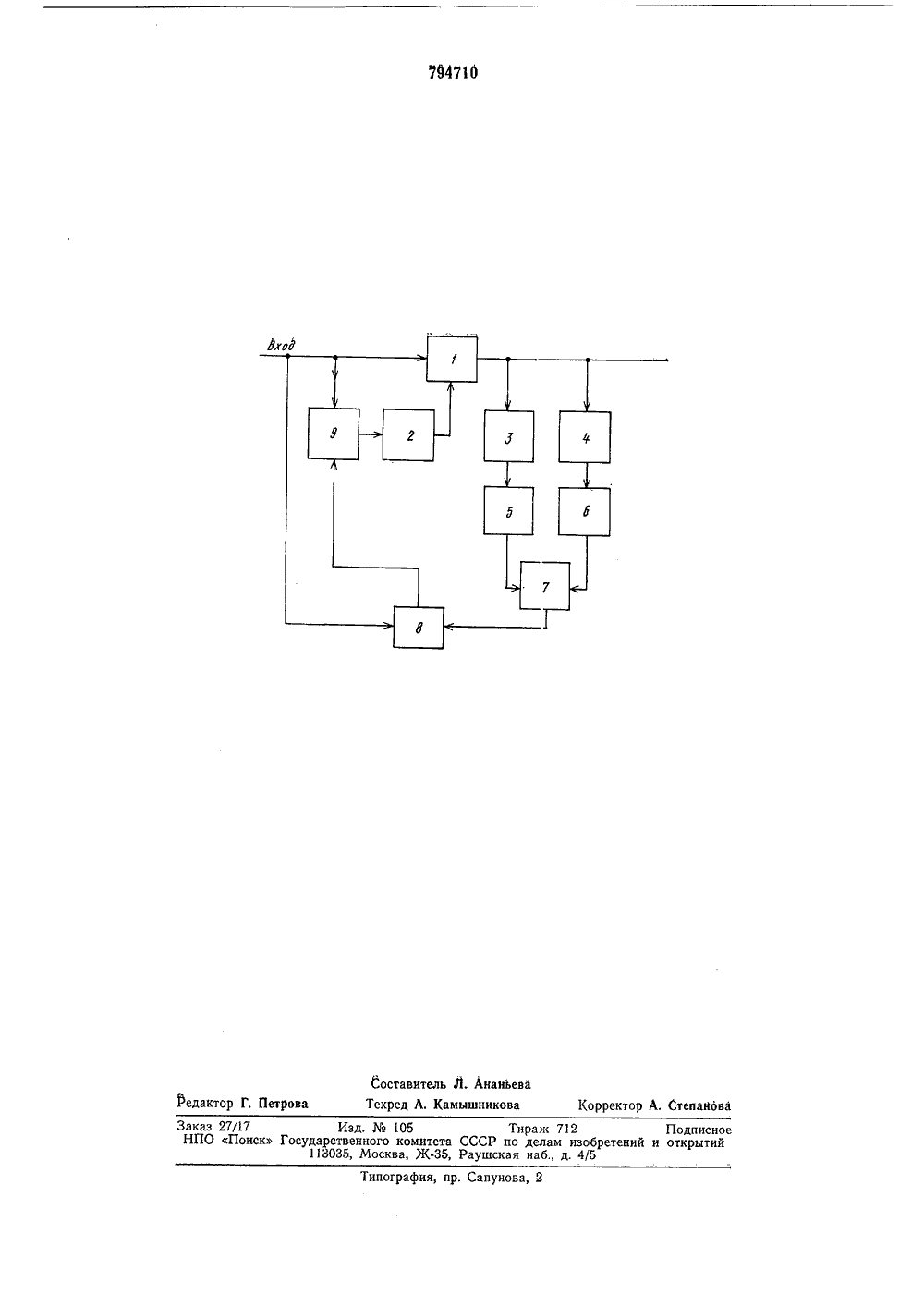

Союз Советскик Социалистических Республик) М. Кл.зН 03 Государственныи комитет СС,СР по делам изобретений и открытий(71) Заявитель Б. П. Рябов и В, Н. Цымбал дена Трудового Красного Знамени Институт радиофизик и электроники АН Украинской ССРЛЯ ДЕМОДУЛЯ ЦИ И АМ ПЛ ИТУДНОИРОВАННЫХ СИГНАЛОВИзобретение относится к радиотехнике, может использоваться для демодуляции амплитудно-модулированных колебаний в различных радиотехнических устройствах,Известно устройство для демодуляции амплитудно-модулированных сигналов, содержащее ключ, усилитель-ограничитель, выход которого подключен к управляющему входу ключа, фазовый детектор и регулируемый фазовращатель, при этом один из входов фазового детектора и сигнальный вход регулируемого фазовращателя соединены с входом устройства, а выход фазового детектора подключен к управляющему входу регулируемого фазовращателя,Однако известное устройство имеет узкий динамический и частотный диапазоны и недостаточную точность.Цель изобретения - расширение мичности и частотного диапазона и п ние точности.Для этого в устройство демодуляции амплитудно-модулированных сигналов, содержащее ключ, усилитель-ограничитель, выход которого подключен к управляющему входу ключа, фазовый детектор и регулируемый фазовращатель, при этом один из входов фазового детектора и сигнальный вход регулируемого фазовращателя соединены с входом устройства, а выход фазового детектора подключен к управляющему входу регулируемого фазовращателя, введены фазовращатели на 90 и 270, два вентиля и сумматор, при этом сигнальный вход 5 ключа соединен с входом устройства, выходрегулируемого фазовращателя подключен к входу усилителя-ограничителя, входы фазовращателей на 90 и 270 подключены к выходу ключа, а их выходы через вентили со единены с входом сумматора, выход которого подключен к второму входу фазового детектора.На чертеже приведена структурная схемапредлагаемого устройства.5 Устройство содержит ключ 1, усилительограничитель 2, фазовращатели 3 на 90 и 4 на 2 О, вентили 5 и 6, сумматор 7, фазовый детектор 8, регулируемый фазовращатель 9.0 Устройство для демодуляции амплитудномодулированных сигналов работает следующим образом.Синусоидальный сигнал, поступающий навход, проходит через фазовращатель 9 и по ступает на вход усилителя-ограничителя 2.На выходе усилителя-ограничителя 2 вырабатывается положительный полупериод постоянной амплитуды, когда на входе действует положительная полуволна входного 0 сигнала и соответственно на выходе усилигеля-ограничителя 2 вырабатывается отрицательный полупериод постоянной амплитуды, когда на входе действует отрицательная полуволна. Амплитуда выходного напряжения усилителя-ограничителя 2 не зависит от амплитуды входного сигнала в пределах динамического диапазона детектора, Выходное напряжение усилителя-ограничителя 2 поступает на управляющий вход ключа 1, который в момент действия положительного полупериода управляющего напряжения открывается и пропускает на выход ту полуволну сигнала, которая в этот момент действует на входе. Таким образом, при разности фаз управляющего и входного напряжений ключа 1, равной 0 или 180, на выход пройдут только положительные или только отрицательные полуволны входного напряжения. В результате на выходе ключа 1 образуется продетектированное линейно с высокой точностью напряжение входного сигнала,Однако, как указывалось ранее, разность фаз управляющего и входного напряжений зависит от частоты и амплитуды входного сигнала, Кроме этого, ключ 1 имеет временную задержку включения, зависящую от типа ключевой схемы и температуры окружающей среды, Это приводит к тому, что интервал времени, в течение которого ключ 1 пропускает входной сигнал на выход, оказывается сдвинутым относительно интервалов постоянного знака входного напряжения на интервал, зависящий сложным образом от частоты и амплитуды входного сигнала, Таким образом, коэффициент передачи линейного детектора оказывается сложно зависящим от амплитуды и частоты входного сигнала, Для устранения данного явления сигнал с выхода ключей 1 через фазовращатель 3 на 90 и вентиль о поступает на первый вход сумматора 7, на второй вход которого поступает сигнал с выхода ключа 1 через фазовращатель 4 на 270 и вентиль б. Вентили,5 и б пропускают напряжение только положительной полярности, и в результате суммирования (на выходе сумматора 7) образуется напряжение сложной формы, сдвинутое по фазе относительно выходного напряжения ключа. Напряжение с выхода сумматора 7 поступает на один из входов детектора 8, на 5 10 15 20 25 30 35 4 О 45 50 второй вход которого поступает входной сигнал. На выходе детектора 8 образуется пульсирующее напряжение, постоянная составляющая которого пропорциональна фазовому сдвигу между сигналами с выхода и с входа ключа 1, Напряжение с выхода детектора 8 поступает на управляющий вход фазовращателя 9 и управляет фазой сигнала на его выходе таким образом, чтобы фаза сигнала на выходе сумматора 7 совпала с фазой сигнала на входе ключа 1, При этом, независимо от амплитуды и частоты входного сигнала, ошибка линейного детектора сводится к минимуму.Устройство для демодуляции амплитудно-модулированных сигналов обеспечивает расширенный динамический и частотный диапазоны и повышенную точность. Формула изобретения Устройство для демодуляции амплитудно-модулированных сигналов, содержащее ключ, усилитель-ограничитель, выход которого подключен к управляющему входу ключа, фазовый детектор и регулируемый фазовращатель, при этом один из входов фазового детектора и сигнальный вход регулируемого фазовращателя соединены с входом устройства, а выход фазового детектора подключен к управляющему входу регулируемого фазовращателя, о т л и ч а ющ е е с я тем, что, с целью расширения динамического и частотного диапазонов и повышения точности, введены фазовращатели на 90 и 270, два вентиля и сумматор, при этом сигнальный вход ключа соединен с входом устройства, выход регулируемого фазовращателя подключен к входу усилителя-ограничителя, входы фазовращателей на 90 и 270 подключены к выходу ключа, а их выходы через вентили соединены с входом сумматора, выход которого подключен к второму входу фазового детектора. Источники информации,принятые во внимание при экспертизе1. Автоматическая подстройка фазового набега в усилителях. Под редакцией М. В. Капранова, М., Советское радио, 1972, с. 65 (прототип),794710оставитель М, АнанЬеваТехред А. Камышникова Редактор Г, Петрова Корректор А. Степанова Типография, пр. Сапунова, 2 Заказ 27/17 Изд. Ма 105 Тираж 712 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5
