Руденко

Номер патента: 1274644

Опубликовано: 07.12.1986

Авторы: Дьяченко, Ковтун, Проскуряков, Руденко, Стефанович

МПК: A01D 43/08

Метки: силосопровод

...6 на наружной поверхности кожуха 3, патрубков 7, связывающих полости камеры 5 и воздуховода 6 с вентилятором 4. Патрубки 7 имеют заслонки 8 и 9, регулирующие подачу воздуха от вентилятора к воздуховоду 6 и камере 5 соответственно. В корпусе опоры 1 по винтовой линии выполнены окна 10 с направляющими типа жалюзи. Кожух 3 силосоровода также снабжен окнами 11 с жалюзи. Устройство работает следующим образом. 25 Измельченная масса при вращении барабана выбрасывается ножами в канал силосопровода. Вентилятор 4 высокого давления подает воздух по патрубку 7 в воздуховод 6 и камеру 5. Из камеры 5 воздух проходит через окна 10 в полость опоры ЗО 1, подхватывая массу и сообщая ей вращательное движение, Кроме того, воздух проходит из воздуховода 6...

Номер патента: 1273094

Опубликовано: 30.11.1986

Авторы: Гожая, Орлов, Руденко

МПК: A61C 19/04

Метки: износостойкость, испытания, стенд, стоматологических

...повышение точности измерений.На чертеже показан стенд для испытания на износостойкость стоматологических материалов, общий вид.Стенд для испытания на износостойкость содержит основание 1, раму 2, выполненный в виде электромагнита механизм 3 нагру. жения, якорь которого расположен на подвижном штоке 4, верхний 5 н нижний 6 фиксаторы испытуемых образцов, причем нижний 6 фиксатор установлена подвижной платформе ца цаправляюелх 8 качения с возможностью возвратно-цоступательОго неремещеция в плоскости основания 1, а верхний 5 фиксатор расположен на связанном с механизмом 3 нагружения итоке 4, установленном с возможностью возвратно-поступательного движения ц плоскости, перпендикулярной основанию. Подвижная платформа 7 выполнена в виде...

Номер патента: 1271521

Опубликовано: 23.11.1986

Авторы: Лисяный, Педаченко, Примушко, Руденко

МПК: A61K 39/00, G01N 33/48

Метки: головного, диагностики, дифференциальной, мозга, сотрясения, ушибов

...н объеме О, мл и наносят на стекло по каплям.Определение В - л 133 с 3 оцитон пронодят следующ 1135 образом.Б 2-е пробирки вносят по 0,1 мл приготовленной взвеси лимфоцитон и по 0,1 мл 1,0%-ных эрптроцптон мыши, встряхивают, цснтрифугируют при 150 С 5 мин и выдерживаот н термостате 30 мин. Затем осадок клеток ресуспендируют и добавляют по 0,05 мл 3%-ного глютаральдегида и через 20 мин - 2,0 мл Н Л. Центрисэугируют, Осадок кпеток нзнешинают н объеме О, Мл и наносят па стекло по каплям. После 13 ысыхания капель, полу.еньх из четырех проб, клетки сЬиксрус метанолом, окрси 5 иваст по)маОН С К 035 У И 10 ДСЧИтыв аСт 111) ОЦСт. розеткообразующих ктсеток н каждой пробе ПОС мпкрос 1 с 03 Ом, 31 сЯ ЯсотсттОс. с Одсржа 3 Ие 31 смф 013 И 10...

Номер патента: 1270549

Опубликовано: 15.11.1986

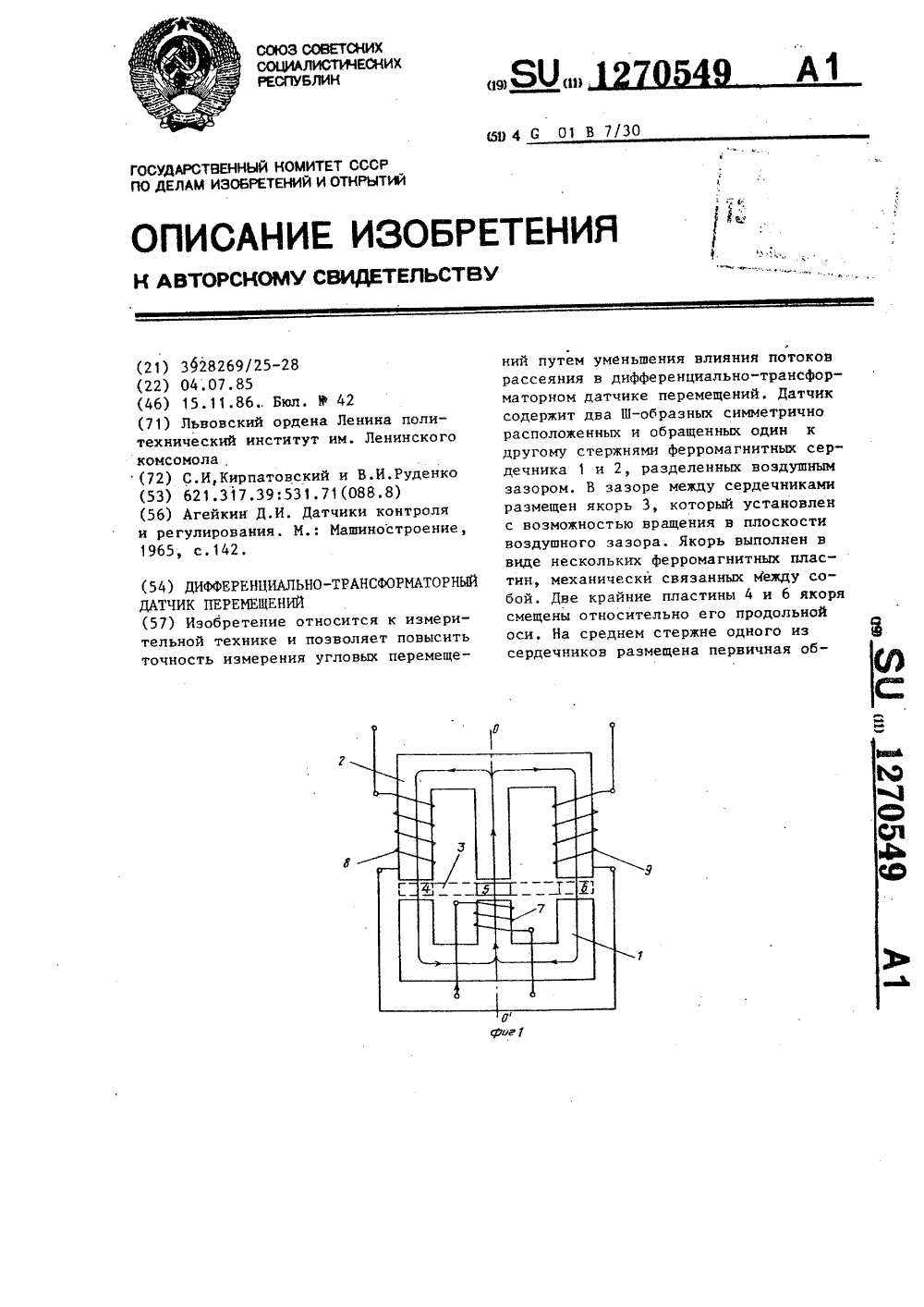

Авторы: Кирпатовский, Руденко

МПК: G01B 7/30

Метки: датчик, дифференциально-трансформаторный, перемещений

.... Пластины 4 и 6 смещены относительно продольной оси якоря и вследствие этого частично заполняют воздушные зазоры между карйними стержнями сердечников 1 и 2 в исходном (нулевом) положении якоря 3 . Плас 35 тина 5 постоянно заполняет зазор между средними стержнями обоих сердечников. На среднем стержне сердечника 1 размещена первичная обмотка 7, а на крайних стержнях сердечника 240 расположены две секции 8 и 9 вторичной обмотки, включенные последовательно-встречно. мотка 7, а на двух крайних стержняхдругого сердечника размещены две секции 8 и 9 вторичной обмотки, включенные последовательно-встречно. Висходном положении якоря площади перекрытия крайних стержней обоих сердечников пластинами якоря равны и,вследствие этого равны и ЗДС,...

Номер патента: 1269875

Опубликовано: 15.11.1986

Авторы: Болдырева, Казьмирук, Руденко, Тлюстен

МПК: B21D 1/00, B30B 15/00

Метки: листового, правки, пресс

...без применения ручного- труда.Подвижная траверса 4 под действием гидроцилиндров 5 опускается и, воздействуя на направляющие втулки 14 опорных балок 11, опускает их вместе с боковыми роликами 13, преодолевая сопротивление аморт.лзоторов 12. Вместе с балками опускаются свободно; лежащие на них приводные ролики 7 с лежащим на них выправляемым листом, Опоры 10 последних, перемещаясь в прорезях стола 6, встречают ограничители 9 и удерживаются ими от дальнейшего опускания, При этом приводные ролики оказываются ниже поверхности стола на заданном от нее расстоянии, а лист, подлежащий правке - на столе, причем положение листа строго фиксируется боковыми роликами.В этом положении осуществляется правка листа, на который действует усилие...

Номер патента: 1269796

Опубликовано: 15.11.1986

Автор: Руденко

МПК: A63H 23/10

Метки: геркулес, игра

...отличен от удельного веса жидкости. Корпусснабжен средством для изменения давления жидкости и представляет собой сильон .8, соединенный с силь- Фоном рычаг 9, который шарнирно крепится на стойке 1 О.Устройство работает следующим образом.Соотношение объема газа в эластичной оболочке и массы поплавка каждого подобрано таким образом, что в исходном состоянии они покоятся на дне корпуса 1. При нажатии на рычаг 9 место нажатия показано стрелкой сильфон 8 растягивается, уменьшая давление внутри корпуса 1. Поскольку жидкость практически несжимаема,то давление передается находящемусяв "гирях" внутри эластичных оболочекгазу. Последний расширяется, следовательно, расширяется и оболочка.Увеличение объема, занимаемого эластичной оболочкой,...

Номер патента: 1268226

Опубликовано: 07.11.1986

Авторы: Кудрявцев, Руденко

МПК: B21B 31/02

Метки: валка, опора, подшипниковая, прокатного

...следующим образом.Подшипниковая опора, собранная в подушку 12, закрывается крышками 4 и 5, насаживается на коническую40 часть шейки валка 13 и затем при помощи узла 7 крепления Фиксируется на шейке. Фиксация производится в сленасаживается на коническую часть шейки валка 13 и затем при помощи узлакрепления 7 Фиксируется на шейке.Узел крепления 7 собирается таким.образом: в кольцевую канавку о буртаб устанавливаются сегментные вкладыши 9, а через радиальные реэьбовыеотверстия 14 пропускаются болты 1 О,которые обеспечивают им воэможность дующем порядке: после монтажа подшипника на конической части шейки наее хвостовик надевается узел 7 крепления. Узел 7 крепления собираетсятаким образом: в кольцевую канавкуЕ бурта 6 устанавливаются...

Номер патента: 1268193

Опубликовано: 07.11.1986

Авторы: Гороновский, Маковецкий, Руденко

МПК: B01D 37/04

Метки: осветлительного, промывки, фильтра

...решением уравнения: Продифференцировав дважды уравнение (2) и приравняв результат нулю, получим Сопоставление соотношений (3) и (4) показывает, что абсциссы точек перегиба функции М(С) совпадают с абсциссами точек перегиба сигнала 13 Р(1), а следовательно, ни аддитивная, ни мультипликативная составляющие погрешности измерения мутности не сказываются на положении по оси времени точек перегиба сигнала реального мутномера 1. Поэтому рационально эти точки испольэовать для управления процессом промывки фильтра 8. Как следует из экспериментальных данных, до момента времени, соответствующего точке перегиба зависимости М, из Фильтра 8 удаляется основная масса (до 807) загрязнений. Оставшиеся после точки перегиба загрязнения домывают...

Номер патента: 1266981

Опубликовано: 30.10.1986

Авторы: Калина, Кузнецов, Литвиненко, Лукашев, Ривкин, Руденко

МПК: E21C 27/32

Метки: забой, исследования, комплексов, параметров, подачи, системы, стенд, струговых

...жесткой балки со сквозными проходными отверстиями, оси которыхсовпадают с осями винтов,Для имитации работы крепи на неровностях под основания секций креписнизу могут подкладываться проставки3524, а сверху под прижимной брус 21соответственно прокладки 25.Упор 26 подается на забой с помощью механизма 2 подачи и снабжен тенэометрическим гидропатроном 27, жестко закрепленным на упоре 26 с помощью1266981 4 Формула изобретения гайки 28. Гидропатрон,имеет поршень29 со сферической поверхностью и отводы 30 для присоединения измери. Стенд для исследования параметтельных приборов (манометров, дат- ров системы подачи на забой струговыхчиков и др,). комплексов, включающий закрепленныеНа конвейере 7 установлена съем- на опорной плите комплекты крепи...

Номер патента: 1266800

Опубликовано: 30.10.1986

Авторы: Гаркуша, Добряков, Карбасов, Махлис, Михайлов, Ремпель, Руденко, Тамаркин, Федюкин, Янин

МПК: B65G 15/32

Метки: конвейерная, лента

...два крайних 3 и средний 4 эластичные слои. Эластичный слой 4 имеет толщину большую, чем толщина крайних эластичных слоев, при этом толщина среднего 4 и двух крайних 3 эластичных слоев равна соответственно 2 - 4 и 0,2 - 0,5 мм. Кроме того, твердость слоев 4 больше твердости слоев 3, при этом твердость слоев 4 и 3 составляет соответственно 63 - 80 и 40 - 53 по Шору. В качестве технической ткани для каркас- ности слоя 2 могут использоваться полиамидные, полиэфирные или полиэфирполиамидные ткани. В качестве полиамидной ткани могут использоваться ткани из капроновых или анидных нитей в основе и утке с прочностью 80 в 6 Н/м , :."ример ТА - 100, ТК 100, ТК - 200, ТА - 300, ТК - 400 МК в 3,МК в 4/120,МК в 6/150. В качестве...

Номер патента: 1265072

Опубликовано: 23.10.1986

Авторы: Мальцев, Онуфриенко, Руденко

МПК: B60T 15/02

Метки: клапанный, прицепа, тормозами, узел

...в полость О, перемещает поршни 5 и 6 в нижнее положение до открытия клапана 4. При этом сжатый воздух из ресиверной полости 20 поступает в полость 12 управляющей магистрали и через канал 13 - в полость 4: В полости 12 управляющей магистрали отслеживается давление, превосходящее давление от первой секции тормозного крана на величину, пропорциональную усилию предварительного поджатия пружины 22, Одновременно сжатый воздух от второй секции тормозного крана через канал 18 поступает в полость 7. Поскольку активные площади поршня 8 в полостях 14, 15, 17 и 19 равны, данный поршень остается при этом в нижнем положении.При выходе из строя первой секции тормозного крана давление в полостях 10 и,соответственно, в полостях 12 и 14 отсутствует....

Номер патента: 1222142

Опубликовано: 15.10.1986

Авторы: Градусов, Колядинцев, Попов, Руденко

МПК: H01L 21/52, H01L 21/68

Метки: полупроводниковых, приборов, сборки

...установлены электромагниты 10 и 11, подключенные к выходу блока 5 управления. На входном и выходном валах редуктора 7 жестко закреплены флажки 12 и 13, перекрывакщие в крайних положениях рычага 9 фотодатчики 14 и 15, подключенные к входу блока 5 управления. На свободном конце рычага 9 жестко закреплен вакуумный за:.ват 16 для снятия и переноса кристаллов 2. В верхнем положении рычаг 9 удерживается пружиной 17. Устройство работает следукзцим образом.Пластина с кристаллами 2 полупроводниковых приборов подается на позицию снятия кристаллов и ориентируется механизмом 1 подачи кристаллов. С блока 5 управления при этои подается импульс на электромагнит 11, под действием которого рычаг 9 опускается и вакууиный захват 16 захватывает один...

Номер патента: 1262504

Опубликовано: 07.10.1986

Авторы: Руденко, Рябко, Садовский

МПК: G06F 11/22

Метки: блоков, цифровых

...блок 2 управления увеличивает на единицу содержимое счетчика 5 номера команд. Производится считывание из блоков 10 и 11 памяти очередной тестовой комбинации и проверка на отработку ее в контролируемом объекте. Если она отработалась верно, то опять изменяется содержимое счетчика 5 номера команд. Этот процесс будет продолжаться до выполнения последней команды данной подпрограммы. Затем произойдет переход на новую подпрограмму (увеличится на единицу содержимое счетчика 4 номера подпрограмм и обнулится счетчик 5 номера команд и повторится командный цикл проверок). При переборе таким образом всех подпрограмм произойдет переход к исполнению новой программы (увеличится на единицу содержимое счетчика 3 яомера программ и обнулятся счетчики 4 и 5...

Номер патента: 1260372

Опубликовано: 30.09.1986

Авторы: Руденко, Сандул, Свешников, Синельниченко, Чебунин, Чуйко

МПК: C08K 9/02, C08L 9/00

Метки: каучука, ненасыщенного, основе, резиновая, смесь

...производства низа обуви марки "Стиронип" (ОСТ 17 в 2-73).Свойства резиновых смесей и вулканизаторов на основе предлагаемой и контрольной композиции, а также по прототипу приведены в табл,З.П р. и м е р 3. В реэиносмесителе изготавливают резиновые смеси на основе комбинации бутадиен-нитрильного и полихлоропренового каучуков (СКН и наирит КР) (табл . 4),заты имеют более высокие значения сопротивления многократному растяжению, стойкости к тепловому старению,Т а б л и ц а 1 Содержание компонентов, мас.ч., в композиции Компоненты 1 2 3 4 5 6 7 Каучук СКИС-ЗОАРКПН 100 100 100 100 100 100 100 2 2 2 Дисперсный кремнезем БС42 44 40 соотношением 2: 100 6: 100 45 10: 100 45 1,5 1,5 1,5 1,5 1,5 1,5 Каптакс 2,0 2,0 2,0 2,0 2,0 2,0 2,0 Сера 5,1 0,9...

Номер патента: 1260323

Опубликовано: 30.09.1986

Авторы: Войтенко, Волков, Головатый, Есаулов, Иванченко, Иотов, Кравченко, Матюхин, Педан, Руденко, Силиверстов, Чуйко

МПК: B65G 67/48

Метки: вагоноопрокидыватель

...платформой установлены датчики 15.Вагоноопрокидыватель работает следующим образом.При подаче полувагона 16 с подъездных путей на рельсы 4 платформы 3 полувагон устанавливается внутри поворотной рамы 1 и фиксируется зажимами 2 и привалочной стенкой 5. При этом датчики 15, установленные под платформой, подают сигнал, пропорциональный весу полувагона с грузом, в схему управления приводом 12 механизма перемещения контргруза. Электродвигатели привода 12 вращают шестерни 11, входящие в зацепление с зубчатыми венцами 8 поворотной рамы, и перемещают контргруз 13 относительно поворотной рамы 1, изменяя плечо контргрузов относительно оси 6 поворотной рамы (т. е. величину уравновешивающего момента). Величина сигнала датчика в исходном положении...

Номер патента: 1260205

Опубликовано: 30.09.1986

Авторы: Барышев, Боград, Генкин, Гиллер, Левинзон, Лепеев, Розин, Руденко, Цуранов

МПК: B28B 11/00, E04F 21/02

Метки: форсунка

...малого диаметра к большому равно 0,70-0,75, а соотношение между малым диаметром и длиной конфузора или диффузора 0,7-0,9.Наличие последовательно чередующихся четырех конфузоров и четырех диффузоров обеспечивает полное перемешивание сухих компонентов с водой,Соотношение малого и большого диаметров конАузорно-диффузорных эле - ментов, равное 0,70-0,75, обеспечивает необходимые для перемешивания растворной смеси изменения скорости потока в форсунке. При уменьшении соотношения (менее 0,70) происходит увеличение скорости потока к ухудшается перемешивание, что приводит к снижению прочности готового отделочного слоя и ухудшается адгезия. При увеличении соотношения (более 0,75) скорость потока уменьшается, и происходит налипание раствора...

Номер патента: 1260121

Опубликовано: 30.09.1986

Авторы: Бонгард, Мовчан, Розов, Руденко, Холодный

МПК: B21B 35/02, B23D 36/00

Метки: летучих, ножниц, приводом

...при этом равно величине заданного рассогласования длины Ьюии(1) где Ь - заданная мерная длина разрезаемого проката 5;- минимальная длина отрезаемогомкпроката, равная периметру траектории ножей ножниц 1 в цикле порезки,Величина Ь подается с выхода третьего счетчика 20 на второй вход кодового дискриминатора 23, на первый вход которого с выхода задатчика 14 мерных длин подается также величинаВ результате этого на выходе кодового дискриминатора 23 сигнал равен нулю, а ключ 24 закрыт. При этом сигнал 1, на выходе первого умножителя 15 частоты равен нулю и, соответственно, также равны нулю сигналы П и Г на выходах преобразователя 22 частота - напряжение и третьего умножителя 17 частоты, являющихся выходами блока 13 оптимального...

Номер патента: 1260099

Опубликовано: 30.09.1986

Авторы: Губинский, Друян, Иванкин, Кияшко, Овчаренко, Руденко, Сухоносенко

МПК: B21K 1/06

Метки: валов, ступенчатых, типа

...осевого рыхления не происходит,поверхностный нагрев и поверхностноедеформирование повышает качество изделий,Металл поверхностного слоя обжима ется клиновым инструментом, при этом выбираемый угол клина обеспечивает минимальное продольное течение металла и основная масса обжитого металла течет в гребень, образующийся 55 перед инструментом. 8 дальнейшем эа счет продольного перемещения инстру" мента, набранный в гребень металл перемещается на участок формовки большего диаметра.Вращение заготовки осуществляетсэ принудительно, скорость вращения 60- 75 1/с. Зто позволяет значительно увеличить дробность деформации и, следовательно, снизить рабочие усилия, повысить точность обработки, качество изделий. Кроме того, в связи с ограниченностью...

Номер патента: 1259145

Опубликовано: 23.09.1986

Авторы: Кацов, Коваленко, Кокотайло, Руденко, Филонов

МПК: G01N 3/32

Метки: изгибе, испытаний, усталость, чистом

...возможностью качания относительно оси, проходящей через эти концы, два захвата для образца, прикрепленных к соответствующим перекладинам рам с возможностью перемещения перпендикулярно оси качания, привод первой рамы, выполненный в ниле кривошипно- шатунного механизма переменного эксцентриситета с шатуном регулируь:ой длины, о т л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей путем создания асим 1 1259145 2Изобретение относится к ис.иытательной технике, а именно к устанонкам для исиьтаний на усталость причистом изгибе.Цель изобретения - расширениетехнологических ноэможностей путемсоздания асимметричных и бигармонических циклов нагружения, что достигается выделением в установку второго привода нагружателя и...

Номер патента: 1258454

Опубликовано: 23.09.1986

Автор: Руденко

МПК: A63F 7/04, A63H 23/08

Метки: игра, лабиринт-2

...его уровня, а также для координации совместной работы сенсорного и моторного центров головного мозга.Цель изобретения - повышение занимательности.На фиг. 1 изображен один из вариантов конструкции логической игры; на фиг, 2 - примеры выполнения перемычек.Игра состоит из основания 1, на котором установлен корпус 2, залитый жидкостью (водой) и имеющий прозрачную стенку. Внутри корпуса 2 вертикально расположено игровое поле 3, обращенное к прозрачной стенке корпуса 2 и имеющее на своей поверхности перемычки 4 различной конструкции. Перемычки 4 на игровом поле 3 образуют всевозможные ходы (проходы, коридоры, ворота, тупики) для перемещения игровых элементов 5 и 6. Корпус 2 сверху имеет отверстие для заполнения жидкостью, закрытое пробкой 7,...

Номер патента: 1257294

Опубликовано: 15.09.1986

Авторы: Гордиенко, Клепаков, Руденко, Фришман

МПК: F04D 19/00, F04D 29/66

Метки: вентилятор, осевой

...участками 5, изогнутыми в радиальном направлении против вращения колеса, и кольцевой элемент 6, соединенный с выходными участками 5 направляющих лопаток 4 и разделяющий кольцевой канал 3 в осевом направлении на входную 7 и выходную 8 секции. Каждая направляющая лопатка 4 образована поверхностью конуса, вершина которого обрщена в сторону кольцевого элемента 6. Кольцевой элемент 6 может иметь форму тора и расположен в зоне входных кромок лопаток 1 рабочего колеса. Количество направляющих лопаток 4 может быть равно или больше четырехкратного количества лопаток 1 рабочего колса. Осевой вентилятор работает следующим образом,Во время работы вентилятора воздух от лопаток 1 рабочего колеса частично поступает во входную секцию 7 кольцевого...

Номер патента: 1256850

Опубликовано: 15.09.1986

Авторы: Бударин, Жельнис, Маяускас, Овчаренко, Пустовалов, Руденко

МПК: B22D 11/00

Метки: горизонтального, заготовок, литья, непрерывного

...осу-"ществляют следующим образом,В начале цикла разливки кристаллиэатор совершает движение в сторонунеподвижного слитка (т, 0- 2) приэтом происходит отделение корочкислитка от стенок кристаллизатора иее уплотнение, что повышает ее платность и исключает образование разрыва корочки слитка, Далее. осуществляют вытягивание слитка т, 1"А) споследующим возвратом кристаллизаторав исходное положение (т 3-5), оста. -новкой слитка (т, 4) и остановкой кристаллизатора (т. 5). Бремя между тт. 5 и 6 характеризует паузу полной остановки движения слитка и кристаллиэатора и отсутствие их взаимного перемещения, в течении которойосуществляется формирование новогоучастка корочки непрерывно-слитого 1слитка, и далее (с т, б) цикл разливки повторяется....

Номер патента: 1254191

Опубликовано: 30.08.1986

Авторы: Ивченко, Руденко

МПК: F02B 51/00, F02M 27/00

Метки: внутреннего, двигателей, сгорания, топлива

...пуз гг рьков, и с;лоиы1254191 Сстнитель Л. Черный Редактор Е. Конча Техрсд И. Верес Корректор С. Черни Заказ 4701/38 Тираж 53 Подписис ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП кПатент, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, а именно к двигателестроеник), в частности к двигателям внутреннего сгорания,а конкретно к способам предварительной обработки топл а,Цель изо тения - повышение однород 5ности смеси."+,При работе двигателя в топливо добавляют воду, перемешивают его с водой и подают полученную смесь в двигатель. В про Оцессе перемешивания давление в смеси снижают до образования кавитационных пузырьков, после чего давление...

Номер патента: 1253672

Опубликовано: 30.08.1986

Авторы: Анцышкин, Глазков, Руденко

МПК: B07B 1/48

Метки: грохот

...буртом 11 и многогранным, например шестигранным, корпусом 12, причем торец 13 сферического бурта 11 выполнен сферическим со стороны, противоположной шестигранному корпусу 1"-, и при сборке обеспечивается контакт его со свободным концом трубы 9. Противоположный торец 14 сферического бурта 11 выполнен плоскимеТруба 9 является ограничителем прямого хода гайки 10. В качестве ограничителя обратного хода гайки 10 используется вильчатый кронштейн 15, смонтированный на внешней стороне короба 1 и охватывающий гайку . со стороны шестигранного корпуса 12. На гайке 10 н месте охвата вильчатым кронштейном 15 выполнен дополнительный цилиндрический бурт 16. Кронштейн 15 отогнут от плоской поверхности 1 ч по дуге, центр которой отстоит от...

Номер патента: 1252510

Опубликовано: 23.08.1986

Авторы: Егоров, Зиле, Лимарь, Руденко

МПК: F01D 5/02

Метки: валопровода, механического, состояния, турбоагрегата

...в нормализованные импульсы, которые поступа ют нд измерительное и вычислительное устройства. В качестве последнего целесообразно использовать управляющую вычислительную машину (ЭВМ).С помоцью генератора тактовых импульсов ЭВМ измеряет интервалы А 1 времени между импульсами и вычисляет угол У сдвига фаз между метками по формуле: где Т - период врацения вала.Андло(ичным образом измеряется иг( рвал Т времени между двумя последовательными импульсами, вырабатываемыми одним из датчиков. Эта величина соответствует периоду вра(пения валопровода и обратно 35 пропорциональна мгновенной частоте ( вра- (ЦЕНИЯ Измерение активной мощности Хо, производят с помощью штатных средств и ЭВМ.Значение коэффициента К вычисляется по формулам К= уа,...

Номер патента: 1252254

Опубликовано: 23.08.1986

Авторы: Аверин, Булычев, Воронцов, Мусаелов, Руденко

МПК: B65G 17/00

Метки: горизонтально-замкнутый, конвейер

...которого установлены опорные кольцевые пути 2 и 3. Горизонтально замкнутый конвейер включает грузонесущее полотно в виде пластин 4, установленных на втулках 5 тяговой цепи, к нижней части которых винтом 6 прикреплены каретки 7. С двух концов кареток 7 установлены роликоопоры 8, на которых смонтированы вертикальные ролики 9, взаимодействующие с наружной поверхностью опорного пути 2, и горизонтальные основные и дополнительные ролики 1 О и 11, перемещающиеся по опорному пути 3. Последний выполнен в виде двух направляющих, размещенных с наружной стороны опорного пути 2. Ролики 10 роликоопор 8 взаимо действуют с наружной поверхностью направляющих опорного пути 3, а ролики 11 взаимодействуют с внутренней рабочей поверхностью направляющих.Я...

Номер патента: 1251997

Опубликовано: 23.08.1986

Авторы: Ботвинник, Буряк, Нестеренко, Руденко, Седуш

МПК: B21B 39/02

Метки: остановки, проката, рольганге, упор

...ь;нз. В и;1 рдн.1 яюцих устиновен 3 тележ 8, н; которой нд ценях 1 но,тнс нГ н И 1 и 1 О 111 и( 1 О н:33 мог(еистнче) с дчорти;1 орам и 11. 25Уиор ргн)тает сг 1 е,3 к)1 ци обрлох 1,Б исхо,ноч ноложении цгг р;ноложн 31 р(,(ьг 311; ц р),11131 (1 13,(и с 6)к о ц го. (,:исОвым циг 1(нлрох 6 каретка 5 верех еизет щиг О вместе с ценячи (Ф, нанрзнлн)шими 7 и тележкой 8 на (кь транспортировки нрокдгд. 11 ри уларе проката о шиг О происходит ноглоигение кинематической ввергни нр)кдтд вруО 3 лефорчации пружины чорт 3.33 Орз 1. 1 ри зтм щит иерем ецаетс ио холу лви жени я металл. 1 егежкд 8 гл)вчест(о со н(итол свобо;(е и(.рем(.113 ется но н(нрзнгяк)н(их 3 7. Тдкич образомт 33 м 3 еское усилие от улара не иере;3 егся на раму и кинел(атическую цепь...

Номер патента: 1250200

Опубликовано: 15.08.1986

Авторы: Акульевич, Белов, Дьяченко, Руденко

МПК: A01D 43/08

Метки: подборщик-измельчитель, стебельчатого

...длины измельчителя.На фиг, 1 изображена схема подборщика-измельчителя стебельчатого материала, на фиг. 2 - механизм привода.Комбинированный сельскохозяйственный агрегат состоит из шарнирно установленного на опорную лыжу 1 подбирающего механизма, включающего подбирающий барабан 2 и шнек 3, иэмельчающих барабанов 4 и расположенных перед каждым из них со смещением относительно их вертикальной оси противорежущих брусьев 5, а также из направителя 6 и кожуха 7.Подборщик-измельчитель навешивается на заднюю навеску 8 трактора 9 и связан с валом 10 отбора мощности трактора посредством карданной передачи 11 и редуктора 12, с которым через передачу 13 связан вал нижнего измельчающего барабана. От последнего через ременные передачи 14 приводятся...

Номер патента: 1249136

Опубликовано: 07.08.1986

Авторы: Бурцев, Погосян, Руденко, Челышев

МПК: E04H 5/08

Метки: здание, птицеводческое

...ицсцоваРедактор Л. Гратилло Техре .;. С.с";:ик 1;орректор Л. П 11 цпснко Заказ 4208/30 Тирак 78БНГИГГИ Государстэо.кос ко:.; с т,СССР110 Де 1 ам иэобГе э 11 Й 1; к я,: кй113035, Москва, ЖРаупскця:,;:.б д, 4/5 ПодписноеПроизводственно-полиграф,:сско ре,;:, ык У жч".о 1 цч, Проектная, 4 Изобретение относится к Областисельскохозяйствецного строите,1 ьстваи предназначено для ссдержация птицы.Цель изобретения - улучшене ус 1 о .вий эксплуатации за счет обеспечения оптимальных параметров микроклиматав зоне размещения тиды,Ца чертеже изображено гт,цеводческое здацие,Птицеводческое здание с"держит не в 1 Осущие 1 и огракдакнцие 2 конструкции,плиты пола 3 установя егпые на рас -стоянии относительно основания 4 и выполненную с вентиляционными...

Номер патента: 1247552

Опубликовано: 30.07.1986

Авторы: Калинин, Керов, Клягин, Козулько, Коробов, Коровкин, Куцанкин, Марков, Руденко, Соболь

МПК: E21D 23/00

Метки: крепь, механизированная

...на фиг. 5 - сечение В-В на фиг. 4.Механизированная крепь состоит из секций, имеющих основание 1, перекрытие 2, гидростойки 3 и гидродомкраты 4 передвижения, установленные в направляющих балках 5 и соединенные передними концами 6 с балками 5, а задними 7 - с основанием 1. Основание 1 каждой секции крепи снабжено валом 8, закрепленным на основании 1 секции с помощью шарниров 9. Вал 8 в средней части оснащен приводным рычагом 1 О, взаимодействующим с дополнительным гидродомкратом 11, закрепленным на основании 1 секции. По концам вал 8 оснащен исполнительными рычагами 12, взаимодействующими с направляющими балками 5. Исполнительные рычаги 12 могут быть выполнены Г-образными (фиг. 1) или эксцентричными. Гидродомкрат 11 через...
