Руденко

Номер патента: 1191577

Опубликовано: 15.11.1985

Авторы: Бондаевский, Крупко, Руденко, Степанов

МПК: E21C 29/04, E21C 31/00

Метки: канатно-угольной, пилы, привод

...в каждом генераторе волн принимается четным, например Х = 4у - угол активного взаимодействия ролика с гибким звеном передачи, определяемый из выражения В, - гр= 2 агссоз ----(2)В1191577 4ниченных пределами этого гофра. Поэтому перемещение гофров "а" вызывает перебор зубьев дисков и гибкой связи 28, окружное перемещение последнего и вращение жесткого колеса 26 против часовой стрелки на угол,10l где Е - четное число ропиков по условию синхронности работы вет вей гибкого звена.Очевидно, что(5). Относительная координированностьгенераторов волн при сборке осуществляется следующим образом: ведущая 25шестерня 31 в круговом направлениивыставляется так, что горизонтальнаяплоскость проходит через Ось вращения шестерни и оси симметрии двух...

Номер патента: 1191057

Опубликовано: 15.11.1985

Авторы: Донскова, Руденко, Стрекалов, Чаленко

МПК: A23N 15/00

Метки: плодов, сортировки

...А-А на фиг. 1.Устройство состоит иэ лотка 1поштучной подачи плодов, емкости 2с жидкостью, двух ограничителей 3 и4, шарнирно соединенных стойками 5,измеритепя уровня жидкости 6, тяг 7,преобразователя 8, исполнительногомеханизмд 9, регулируемой заслонкиО, упоров 11 и 12, направителей3 и 14, упругих элементов 15 и 16,перегородок 13, 18 и 19, насоса 20,а также выгруэных транспортеров 21и 22,С целью согласования движенияплодов в вертикальной плоскости скатный лоток 1 и ограничители 3 и 4выполнены в виде желобов, оси которых лежат в одной вертикальной.плоскости. У лоткаи ограничителя3 желоб выполнен выпуклостью вниз,а у ограничителя 4 - выпуклостьювверх.Устройство работает следующимобразом.Плоды с лотка 1 по одному подаются в емкость 2,...

Номер патента: 1188430

Опубликовано: 30.10.1985

Авторы: Загвоздин, Кириков, Руденко, Тарнопольский, Шерман

МПК: F16J 15/46

Метки: мембранный, поршня, уплотнитель

...2 уплотнительную камеру 3, связанную каналами 4 и 5 и устройством 6 с уплотняемой полостью (поршневой 7 или штоковой 87 гидроцилиндра, и содержит, основной уплотняющий элемент - эластичную мембрану 9, установленную с зазором относительно поверхности цилиндра 10, и два вспомогательных уплотняющих элемента 11, выполненных в виде остроконечных эластичных ребер с малой жесткостью в осевом направлен нии, расположенных по периферии мемб раны 9 и имеющих предварительное поджатие к поверхности цилиндра 10. Кольцо 1 прижато к поршню 2 упорами 12. Устройство 6, изменяющее давление в уплотнительной камере 3, может быть выполнено в виде шарикового логического элемента ИЛИ 13 и расположено в поршне 2.Мембранный уплотнитель поршня работает следующим...

Номер патента: 1187907

Опубликовано: 30.10.1985

Авторы: Богданов, Борзунов, Калмыков, Руденко, Рыжко, Терехов, Харченко, Шатагин, Шевченко

МПК: B22D 11/045

Метки: горизонтального, заготовок, литья, непрерывного, полых

...и дорном, приводящего к обрыву дорна. Если указанное расстояние больше длины рабочей части дорна, то вставка оказывается за пределами кольцевого зазора и положительный эффект не достигается, Если площадь поперечного сечения вставки больше 0,2 площади сечения зазора, то это может вызвать некоторую деформацию вытягиваемой заготовки вследствие неравномерного распре"деления растягивающих усилий по ее сечению, ввиду наличия достаточно большого отверстия, являющегося значительным концентратором напряжения. Если этот параметр меньше 0,01, то в реальных условиях отливки полых заготовок с толщиной стенки 5-10 мм и диаметром 50-100 мм положение вставки в зазоре неустойчиво, так как ее высота равная толщине кольцевого зазора) значительно...

Номер патента: 1187164

Опубликовано: 23.10.1985

Авторы: Корнев, Панасюк, Руденко

МПК: G06F 7/544, G06F 7/552

Метки: вычисления, двух, квадратов, разности, чисел

..."О", в счетчиках 3 и 4 записаны числа (2 -1/, где т - чистло разрядов счетчиков (цепи установки в исходное состояние не показаны), Формирователи 1 и 2 импульсовпо переднему фронту каждого иэ входных импульсов формируют выходныеимпульсы калиброванные по уровню 50(например, уровню ТТЛ) и длительности (длительность выходных импульсовне должна превышать длительностисамого короткого из входных импульсов),55При поступлении на один из входов устройства, например на вход 7,первого импульса числоимпульсного 64кода первого аргумента, формирователь 1 сформирует выходной импульс,который поступает на счетный входвторого разряда первого счетчика 3и первый вход элемента И 12,В первом счетчике 3 будет записано число "1"., блок 6 выдает насчет...

Номер патента: 1186677

Опубликовано: 23.10.1985

Авторы: Кузнецов, Куркчи, Лукомская, Пилецкий, Руденко, Терещенко

МПК: C22B 15/08

Метки: выщелачивания, медных, руд

...1 1186677Изобретение относится к гидрометаллургии цветных металлов и может быть использовано при выщелачинании меди иэ окисленных и смешанных руд кучным вьпцелачиванием.Цель изобретения - интенсификация процесса.П р и м е р 1. Образец руды,состоящий, в основном, из хризо"коллы, измельчают до -О, 16 мм иотмывают от кислоторастворимых минералов меди (малахит, азурит и др,)раствором серной кислоты (10 г/л),промывают водой и высушивают. Затем отбирают шесть навесок отмытойруды по 1 г и проводят контактирование их с раствором серной кислоты (5 г/л) н течение 6 ч при агитационном вьпцелачивании в присутствии фтор-ионов при различном их20содержании от 0,05 до 1,5 г/л. Одна навеска контрольная (известныйспособ). Фтор-ионы вводят в...

Номер патента: 1185030

Опубликовано: 15.10.1985

Авторы: Карманов, Мирзаев, Познянская, Познянский, Руденко, Тарнопольский, Хихловский

МПК: F15B 15/22

Метки: гидроцилиндр, двухстороннего, действия, перепускным, устройством

...к машиностроению, в частности к исполнительным механизмам с демпфированием в конце хода.Цель изобретения - снижение 5 габаритов в гидроцилиндрах е соотношением диаметров штока и поршня близким к единице.На фиг, 1 изображен гидроцилиндр с перепускным устройством двухстроннего действия; на фиг, 2 - перепускное устройство.Гидроцилиндр содержит корпус 1, в котором с образованием рабочих полостей 2 и 3 установлен поршень 4, 15 закрепленный на шейке 5 штока 6, при этом диаметр шейки 5 меньше диаметра штока 6, В сквозном отверстии поршня 4 размещен плунжер 8 с толкателями 9,10 и каналами 11, 12 и 13, 20 14 , причем ось отверстия 7 смещена относительно оси гидроцилиндра (корпуса 1) на расстояние, меньшее радиуса штока 6. В поршне 4...

Номер патента: 1184722

Опубликовано: 15.10.1985

Авторы: Ковба, Мазурчак, Мальцев, Онуфриенко, Руденко

МПК: B60T 15/02

Метки: воздухораспределитель, пневматической, прицепного, системы, средства, тормозной, транспортного

...крышки 4 расположенподпружиненный полый перепускцойклапан 8, имеющий два концентричныхседла 9 и О и полость 11. В приливах корпуса 1 и крышки 4 расположе- ЗОны встроенный кран 12 растормаживация золотникового типа, обводной канал 13, сообщающий вход от питающеймагистрали (не показана) полость 14и входит от ресивера - полость 15,а также размещенный в обводном канале13 клапан-стабилизатор 16. Полость7 воздухораспределителя сообщенас управляющей магистралью (не показана) полость 18 качалом 19 - с питаюОщей магистралью, полость 20 каналом21 и обводным каналом 13 - с ресивером, полость 22 - с тормозными камерами (не показаны), Канал 19 сообщенс питающей магистралью через полость23 крана 12.Устройства работает следующимобразом,В...

Номер патента: 1181991

Опубликовано: 30.09.1985

Авторы: Воронин, Парамонов, Руденко

МПК: C01B 13/11

Метки: электрогазодинамическое

...занятой сеткой, к полнойповерхности, занятой электродомБ,сеткой, 8 0,65), электрода-крыпь 8 п чатки диаметром 103 мм, с восемью лопастями, изготовленными из нержавеющей стали толщиной 0,8 мм, и корпуса с внутренним диаметром 106 мм из алюминия, При напряжении 10 кВ укаэанный образец ЭГД-устройства обеспечивал производительность по озону 1,4-1,6 г/ч, что почти в два раза превышает производительность известного ЭГД-устройства. Электрический выход по озону бып более 200 г/кВт ч, что указывает на высокую эффективность работы устройства. Следует отметить существенное увеличение,мощности на валу крыпьчатки, которую можно испольэовать для совершения дополнительных работ.При указанной системе электродов барьерная емкость увеличивается...

Номер патента: 1181703

Опубликовано: 30.09.1985

Авторы: Беренцвейг, Заки, Исаева, Руденко, Сапрыкина

МПК: B01J 23/835, B01J 23/889

Метки: глубокого, катализатор, окиси, окисления, углеводородов, углерода

...поверхностно 10 мас.% окиси кобальта, Удельная поверхность катализатора, определяемая по низкотемпературной адсорбции азота, составляет 35 м 2/г. Состав катализатора, мас.%:Окись кобальта 10,0Окись железа 31,5Двуокись олова Остальное до 100Составы катализатора и их характеристика даны в табл. 1-5.П р и м е р 2. Приготовление 0,5%-ного марганцевого катализатора осуществляют по следующей методике, Растворяют 0,2 г Мп(ИО) б Н О в 7 мл воды и этим раствором пропитывают 10 г железооловянного окисного катализатора, полученного аналогично примеру 1. Упаривают раствор с катализатором на водяной бане, после чего катализатор прокаливают в токе воздуха 10 ч при 600 С. Получают 10,5 г желеэооловянного окисного катализатора, промотированного...

Номер патента: 1180768

Опубликовано: 23.09.1985

Автор: Руденко

МПК: G01N 25/56, G01N 33/24

Метки: тензиометр

...к конструкциям тензиометров и может быть использовано, например, в сельском хозяйстве для измерения влажности и водоудерживающей способности почв, 5 Цель изобретения - повышение точности определений, повышение надежности и экономичности за счет исключения утечек воды.10На чертеже изображен предлагаемыйтензиометр, общий вид, продольныйразрез,Тензиометр состоит из сосуда 1для воды, пористого фильтра 2, соединенного с нижней частью сосуда 1,дозаправочной емкости, выполненнойв виде секций 3 с переточными отверстиями 4, соосно установленных на сосуде 1 для воды, манометра 5, подклю ченного к сосуду 1 для воды, и приспособлений для стравливания воздухаи дозаправки сосуда 1 водой, выполненных в виде поплавков 6, помещенныхв сосуд 1 для...

Номер патента: 1180620

Опубликовано: 23.09.1985

Авторы: Демин, Руденко

МПК: F16K 29/00, F16K 5/18

Метки: клапан, поворотный, регулирующий

...4 привода.В седле 2 и золотнике 3 выполненысоответственно проходные окна 5 и 6.Шток 4 выполнен составным с центральной частью 7, которая жестко соединена с полым золотником 3, а сдругими частями штока 4 - шарнирнос возможностью перемещения золотника3 к седлу 2. Укаэанное шарнирноесоединение можно осуществить несколькими способами, например с помощьюкрестовых полумуфт 8 и 9 с плавающимдиском 10 (фиг, 3). Такая муфта сгребнем 11 в виде зуба, очерченногопо эвольвенте, и клиновым пазом 12допускает смещение параллельных осейштоков. Золотник 3 выполнен извысокотвердого материала и на егонаружной цилиндрической поверхностив зоне проходных окон 6 выполнены40канавки 13 с отстрыми кромками, расположенными вдоль продольной оси 620 2золотника 3.,...

Номер патента: 1178981

Опубликовано: 15.09.1985

Авторы: Гранкин, Кадигробов, Кирюшин, Мазепа, Руденко, Селезнев

МПК: F16F 13/00

Метки: амортизатор

...8 и расположенная на нем гайка 9 с несамотормозящейся резьбой. Гайка 9 снабжена жестко связанной с ней инерционной массой 10, установленной в кольцевой проточке корпуса 1 с осевым зазором. Центрирование гайки 9 относительно корпуса 1 осуществляется с помощью роликоподшипников 11. Внутренние кольца роликоподшипников гладкие и в осевом направлении могут перемещаться вместе со стержнем 8. фиксация гайки 9 с инерционной массой 10 в нейтральном положении в проточке корпуса 1 осуществляется шариками 12, которые помещены в расточки 13 в половинах корпуса 1. Шарики 12 поджаты пружинами 14 с помощью винтов 15, Шарики 12 упираются в торцы инерционной массы 10, определяя фиксированную ее установку в нейтральном положении.В хвостовике 3...

Номер патента: 1178854

Опубликовано: 15.09.1985

Авторы: Александров, Руденко, Шередекин, Югай

МПК: E03B 3/06

Метки: водоснабжения, шахт

...З.ПалийРедактор И.Товтин Корректор А.Тяско Заказ 5618/26 Тираж 731 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1 11788Изобретение относится к горному делу и может быть использовано при водоснабжении шахт и рудников.Целью изобретения является экономия питьевой. воды и снижение материальных и трудовых затрат.На чертеже представлено устройство, осуществляющее данный способ.Устройство состоит из скважины 1, пробуренной с дневной поверхности О до подземной выработки 2 через участок с грунтовыми или аллювиальными водами 3, Скважина бурится по данным геологоразведки через участок с повышенным содержанием...

Номер патента: 1178826

Опубликовано: 15.09.1985

Авторы: Афанасьев, Козловский, Красников, Погорелов, Руденко, Шухман

МПК: E01C 19/48

Метки: автомобильных, дорог, полос, укладчик, укрепительных

...известно го устройства по основному авт. св. У 737544.Целью изобретения является удобство эксплуатации, интенсификация процессов укладки и повышение качестО ва покрытий.На фиг. 1 изображен укладчик, вид сбоку; на фиг. 2 - .то же, вид в плане; на фиг. 3 - разрез А-А на фиг.2.Укладчик укрепительных полос со держит шасси 1, приемный бункер 2 с подающим транспортером 3, рабочий орган, состоящий из виброплиты 4, тяговой рамы 5, дозирующего отсекателя 6 и скользящих форм 7,П-образную ра му 8 навески рабочего органа со штангой 9, на которой установлены передняя 10 и задняя 11 насадки. Передняя насадка 10 снабжена вертикальной стойкой 12, к которой с помощью шарнирно-рычажной системы 13 и силового. цилиндра 14, закрепленного на...

Номер патента: 1176933

Опубликовано: 07.09.1985

Авторы: Ажмякова, Иванов, Немчина, Норенко, Ноцек, Руденко

МПК: B01F 7/04

Метки: кавитационный, смеситель

...размалывающее, фибрирующее и микроперемешивающее воздействие на поток смешиваемых компонентов.В области за крыльчатками, занятой суперкавернами, образуется зона пониженного давления, величина которого зависит от физико-механических свойств перемешиваемых компонентов, скорости потока, температуры, гидродинамических характеристик профилей.За счет пониженного давления в суперкавернах подмешиваемый реагент подсасывается из коллектора 10 и поступает через патрубок 3 и выход 11. выполненный в виде конфузора, в поток обрабатываемого материала.Степень диспергирования подмешиваемого вещества регулируется соотношением зазора между кавитаторами 6 и конфузором выхода 11.3 а кавитаторами 6 также образуются каверны с полями кавитационных...

Номер патента: 1175581

Опубликовано: 30.08.1985

Авторы: Донченко, Екимовских, Овсюк, Паршин, Перунов, Руденко

МПК: B21B 1/00

Метки: двухручьевой, прокатки, профилей

...прокатываемых профилей путем повышения точности формирования двухручьевого раската с равными по площади поперечного сечения частями. 10На фиг.1 схематически изображены системы калибров валков для прокатки сдвоенных квадратов и шестигранников из круга; на фиг, 2 и 3 - схема центрирования полосы круглого 15 сечения на входе в первый калибр; на фиг.4 - момент входа полосы во второй калибр.Центрирование раската круглого сечения в закрытом калибре (фиг.1) 20 происходит следующим образом.При задаче заготовки 1 в разрезной закрытый калибр со смещением относительно его вертикальной оси симметрии 1 фиг.2 ) на входе в очаг деформа ции заготовка контактирует с валком2 и гребнем 3 валка 4 в точках А и С. В точках контакта на заготовку 1 со...

Номер патента: 1175530

Опубликовано: 30.08.1985

Авторы: Пазюра, Руденко

МПК: B01D 36/00, C02F 1/00

Метки: воды, фильтр

...верхней половины всейзернистой фильтрующей загрузки в фильтре предусмотрены дренажи в виде перфорированных труб 9 и 10 для воздуха и воды, которые также используются для зарядки нижней половины всей загрузки и еерегенерации растворами КМОи МпС 1 приочистке воды от марганца. Для промывкинижней половины зернистой фильтрующейзагрузки в фильтре предусмотрены дренажи воздушный 11 и водяной 12, которыйиспользуется также и для отвода чистойводы в процессе работы фильтра. Корпус 35устанавливается на открытой площадке нарезервуаре чистой воды,Фильтр для очистки воды работает следующим образом.Вода от источника по трубопроводу 3 40подвода исходной воды подается в тор 6,где под напором изливается в виде струйчерез отверстия, выполненные под...

Номер патента: 1174567

Опубликовано: 23.08.1985

Автор: Руденко

МПК: F01B 3/04, F01B 9/06

Метки: поршневая

...надежности работы и производительности поршневой машины. 5На фиг. 1 изображена поршневая машина, продольный разрез; на фиг. 2 - звездообразный элемент в виде обечайкиф на фиг. 3 - то же, в виде диска, на фиг. 4 - поршневая 1 О машина с установленными по периметру роликами на фиг. 5 - поршневая машина, включающая две планшайбы.Предлагаемая поршневая машина содержит приводной механизм, выпол ненный в виде вала 1 и замкнутой криволинейной направляющей блок 2 цилиндров и расположенные в последних поршни 3 со штоками 4, снабженными роликами 5, контактирующими с 2 О направляющей 2. При этом вал 1 снабжен планшайбой 5, а направляющая выполнена в виде расположенных внутри планшайбы 5 звездообразных элементов с чередующимися выступами и впадина...

Номер патента: 1172787

Опубликовано: 15.08.1985

Авторы: Волошин, Ковба, Решетник, Руденко, Яровой

МПК: B60T 11/32

Метки: защитное, клапанное

...поршней 3 выполнены дрос 40 сельные каналы 18, сообщающие канал 10 напорной магистрали через каналы 19, выполненные в хвостовиках следящих поршней 3, с каналами 13 и 14 рабочих контуров.Защитное клапанное устройство ра ботает следующим образом.Сжатый воздух иэ канала 1 О напорной магистрали через дроссельные каналы 16, огибая лепестки обратных 50 клапанов 15, поступает в канал 11 контура потребителей и в канал 12 стояночного контура, а также дроссельные каналы 18, огибая лепестки обратных клапанов 17, через каналы 19 55 хвостовиков следящих поршней 3 в каналы 13 и 14 рабочих контуров. При достижении определенного давления 787гследящие поршни 3, преодолевая усилия пружин 4, начинают перемещаться вверх, при этом церелускцые клапаны Ь...

Номер патента: 1169053

Опубликовано: 23.07.1985

Авторы: Вдовиченко, Карташов, Руденко, Сезоненко, Скрипачев

МПК: H01Q 11/06

Метки: антенно-мачтовое

...быстрое развертывание (свертывание) антенно-мачтового устройства, и явля ется усовершенствованием известного устройства, описанного в авт,св. У 277887.Цель изобретения - расширение рабочего диапазона частот. 1 ОНа чертеже схематически изображено антенно-мачтовое устройство в развернутом положении.Антенно-мачтовое устройство имеет радиально расположенные вибраторы 1, И шарнирно закрепленные в головке 2, установленной на изоляторе 3, верхние тяги 4 противовеса, нцкние тяги 5 противовеса, обойму 6, свободно перемещающуюся по мачте и соединенную с 26 нижними тягами 5 посредством изоляторов 7, промежуточное звено 8, с которым соединены верхние тяги 4, пружину 9, толкатель 10, шарнир 11, соединяющий верхние и нижние тяги 4 и 25 5, а...

Номер патента: 1168603

Опубликовано: 23.07.1985

Авторы: Кауров, Марченко, Руденко, Тартаковский

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...наклон коромыслас лотком,Нредллгаемый распределитель шихты мест поныыенцую зксплуатадиоцную нгззежггсть по сравнению с изнестшяии устройствами для регузгировагия радгалього распределения шпхты вследствие того, что все кицеилтцгесеис пары вынесены зл пределы пг."ц. Еоцструеция привода Ггрогце и легче, чем в известных реггецггяг для радиального распределения шихты, что улучшает ремоцтопригодность, снижает иеталлоемкость и трудоемкость изготовления.5 На фиг, 1 изображен распределитель шихты, общий вид; ца фиг, 2сечение Л-А на фиг,Распределитель шихты содержитштангу, выполненную в виде коромыс 10 лоно-шатунного механизма 1. Пос:едций состоит из коромысла 2, которое с помошью рычага 3 шарнирночерез палец 4 связано с шатуном 5.1 атун...

Номер патента: 1168300

Опубликовано: 23.07.1985

Авторы: Ивченко, Руденко

МПК: B06B 1/16

Метки: генератор, кавитации

...к возрастанию удельных энергетических затрат и появлению интенсивной кавитационной эрозии на поверхностях лопастей крыльчатки,Целью изобретения является снижение удельных энергетических затрат. Указанная цель достигается тем,что в генераторе кавитации, содержащем корпус с патрубками для подводаи отвода жидкости, размещенный внем приводной вал, установленньп напоследнем кавитатор, выполненныйв виде крыльчатки, корпус выполненцилиндрическим, а по крайней мереодна из его внутренних стенок - шероховатая,Кроме того, одна из внутреннихстенок представляет собой торцовуюповерхность и имеет микрошероховатость,Одна из внутренних стенок представляет собой цилиндрическую по"верхность, на которой нарезаны зубья с наклоном,...

Номер патента: 1167610

Опубликовано: 15.07.1985

Авторы: Руденко, Шилинговский

МПК: G06F 11/00

Метки: блоков, диагностики, цифровых

...в положении "Останов по ошиб ке" поступает уровень логической "1", вход 58 сигнала "Счет" с выхода тумблера Г "Счет-ввод задержки", с которого в положении "Счет" поступает уровень логической " 1", выход 59 сигнала установки и сброса, выход 60 сигнала сброса, выход 6 1 сигнала сброса, выход 62 сигнала установки, выход 63 сигнала записи кода, выход 64 сигнала записи кода. Коммутатор 6 (фиг. 4) содержит триггер 65, элементы 2 ИИЛИ 66, элементы 2 ИИЛИ 67, входы 68 кода задержки, вход 69 сигнала разрешения отображения первого знака, вход 70 сигнала разрешения отображения второго знака, вход 71 сигнала разрешения отображения третьего знака, вход 72 сигнала разрешения35 Генератор 11 тактовых импульсов (Фиг. 9) содержит элемент 2 И-НЕ...

Номер патента: 1165844

Опубликовано: 07.07.1985

Авторы: Болотин, Борун, Зима, Перевозников, Руденко

МПК: F16H 53/04

Метки: движения, кулачок, механизма, прерывистого

...на цилиндрическойповерхности фиксирующий гребень, атакже два сопряженных с ним профилированных гребня, которые своими внутренними поверхностями образуют пере водящий паз с рабочей зоной, ограниченной участками разбега и выбега,наружные поверхности профилированных 35,гребней также выполнены с рабочимизонами, ограниченными на одном изпрофилиронанных гребней участком разбега, а на другом - участком выбега.Такое выполнение устройства обеспечивает повышение жесткости, уменьшение зазоров между профильной поверхностью кулачка и роликами карусели, а также уменьшение числа поверхностей кинематического замыкания, что обеспечивает существенноеуменьшение вибраций, увеличение быстродействия, а также повышает ресурсработы кулачка,На чертеже...

Номер патента: 1165641

Опубликовано: 07.07.1985

Авторы: Аксенов, Головко, Гурдзибеев, Гуцал, Евдокимов, Лаврентьев, Руденко, Стругов, Толкачев, Якубович

МПК: B01D 21/08, C02F 1/52

Метки: аппарат, разделения, суспензий, флокулированных

...Вертикальный трубопровод 13 присоединен к. питателю 3 с помощью патрубков 20, врезанных вдоль всей наружной стенки питателя на некотором расстоянии один от другого.Аппарат работает следующим образом.Исходная суспензия поступает по трубопроводу 9 во внутреннюю полость412перфорированного цилиндра 14. В кольцевую камеру, образованную внутренней стенкой питателя 3, наружной стенкой перфорированного цилиндра 14, кольцом 16 и кольцом 19,поступает флокулирующий реагент по трубопроводу 13 и патрубкам 20. От генератора 18возвратно-поступательных колебательных движений (пульсатора) осуществляются возвратно-поступательные колебательные движения столба суспенэии, заключенной в верхней части кольцевой камеры. Колебания совершаются с определенной...

Номер патента: 1163925

Опубликовано: 30.06.1985

Авторы: Гуркалов, Зеличенок, Каменский, Коновалов, Корнев, Мулько, Недорезов, Неустроев, Оробцев, Остапенко, Руденко

МПК: B21B 27/02

Метки: валок, вертикальный, клети, универсальной

...Закон изменения Ь, Ь ипо длине активной части бочки принимают линейный. Угол выпуска ручьев /з при- нимают одинаковым во всех ручьяхОсобенность профилировки заключается в том, что характеры изменения износа и глубины ручьев по длине бочки принимают противоположными (минимальную глубину имеет ручей у нижнего края активной части бочки, где износ максимальный ), а значения диапазонов изменения износа и глубины ручьев равными. Максимальный износ вертикалы ных валков реверсивной универсальной клети на уровне прокатки достигает 10 мм на радиус, а на уровне верхнего края активной части бочки - 3 мм. Прирадиусе вертикальных валков 350 -500 мм максимальное отношение глубиныручья (износа) к радиусу валка составляет 1 О/350 =0,028, а...

Номер патента: 766250

Опубликовано: 23.06.1985

Авторы: Руденко, Сорокин

МПК: G01N 9/24

Метки: плотности, радиационный

...объекта, равном 2 Кк , при Р находится из соотношенияЕ %96.1(Я Р ) ГО,Ф 10 Ф)гу Гг .Ч Таким образом при максимальной энергии Е =6 МэВ, которую обеспечивает в данном случае бетатрон, массоваяглубина контроля составляет1,411 г/см, что намного меньшемоссовой толщины объекта, равнойу =3,63 г/см . Таким образом толщина объекта при всех энергиях издиапазона (2-6) МэВ не окажет влияния на результаты контроля,Устанавливаем наименьшую энергию электронов в пучке -=2 МэВ, обеспечивающую массовую глубину контроля 0,499 г/см . Берем образец 1" в виде тонкой пластины, плотность которой Я 1, =4,58 г/см, а толщина С =1,11 мм. При этом массовая толщина образца 1 1 р, =0,508 г/см, что превьппает глубину контроля при Е =2 МэВ,1Берем образец 1 в виде...

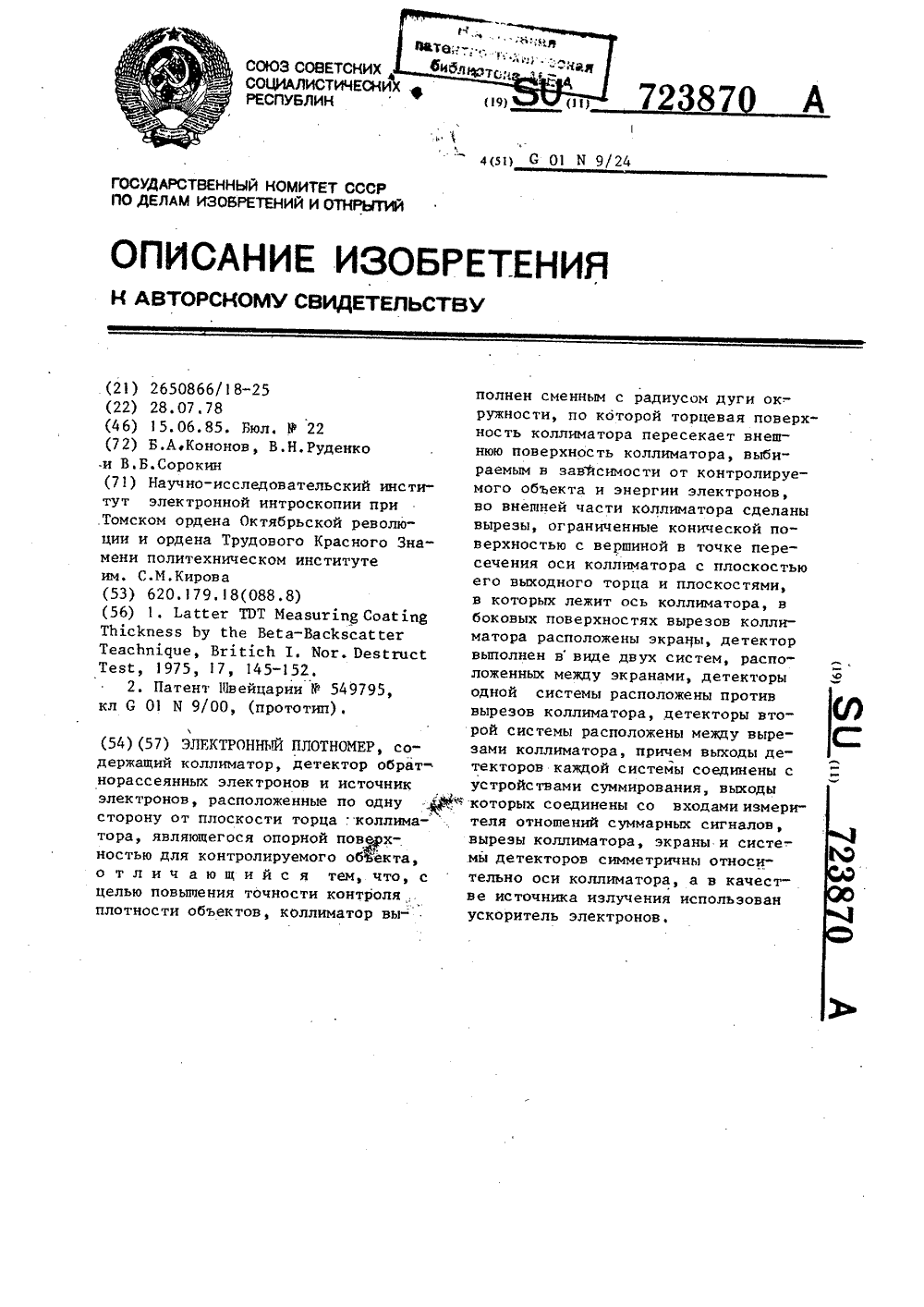

Номер патента: 723870

Опубликовано: 15.06.1985

Авторы: Кононов, Руденко, Сорокин

МПК: G01N 9/24

Метки: плотномер, электронный

...оси коллиматора. Выходы группы детекторов, расположенных против вырезов, и выходы группы детекторов, расположенныхмежду вырезами, соединены соответственно с устройствами суммирования выходных сигналов детекторов каждой группы, а выходы устройств суммирования - с входами измерителя отношений выходных сигналов устройств суммирования,Вырезы коллиматора и экраны симметричны относительно оси коллиматора. В качестве источника применен моноэнергетический источник электронов высокой энергии - ускоритель электронов. Анализ результатов экспериментов с моноэнергетическими ускоренными электронами, которые приводятся ниже) показывают, что выходной сигнал детектора, расположенного между выреза- ми, описывается в виде следующей за- висимостити в...

Номер патента: 1160956

Опубликовано: 15.06.1985

Автор: Руденко

МПК: A01B 69/04

Метки: агрегата, движения, мобильного, направления

...для автоматическогонаправления движения мобильного агрегата,содержа шее автоматическую систему управления и копируюший шуп, жесткозакрепленный на ведушем звене, соединенном поводком и беконечной гибкойсвязьюс ведомым звеном 2.Недостатками известного устройства являются наличие люфта в шарнирах поводка и ведущего звена и невозможностьобеспечить перемешение щупа параллельносамому себе, что приводит к снижениюточности работы автоматической системыуправления.Цель изобретения- повышение точностиработы автоматической системы управления,Поставленная цель достигается тем, чтов устройстве для автоматического направления движения мобильного агрегата ведомое звено жестко закреплено на раме агрегата, а поводок шарнирно установленна цапфе,...
