Казьмирук

Номер патента: 1672705

Опубликовано: 10.11.1995

Авторы: Казьмирук, Тлюстен

МПК: B24B 31/116

Метки: абразивной, давлением, массой, подаваемой

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ АБРАЗИВНОЙ МАССОЙ, ПОДАВАЕМОЙ ПОД ДАВЛЕНИЕМ по авт. св. N 1478544, отличающееся тем, что, с целью повышения производительности, оно снабжено промежуточной кольцевой опорой с кронштейном, расположенным между корпусами гидроцилиндра перемещения поршня и камеры, а также снабжено трособлочной системой, выполненной в виде барабана с сигнальным флажком, расположенным на упомянутом кронштейне, ролика и троса, проходящего через паз, выполненный в кольцевой опоре, и соединяющего поворотный барабан с поршнем, при этом на наружной поверхности кольцевой опоры концентрично смонтированы введенные в устройство датчики положения поршня.

Номер патента: 1185737

Опубликовано: 27.06.1995

Авторы: Казьмирук, Катков, Кононов, Малышев

МПК: B22F 1/00

Метки: металлического, порошка

1. УСТАНОВКА ДЛЯ ОБРАБОТКИ МЕТАЛЛИЧЕСКОГО ПОРОШКА, включающая вакуумную камеру, пробоотборник с подводящей и отводящей течками, вакуумный ввод, контейнер для приема кондиционных порошков и пробоприемник, отличающаяся тем, что, с целью повышения надежности работы установки и обеспечения стабильности свойств порошка, корпус пробоотборника снабжен конусной направляющей, установленной под подводящей течкой с возможностью поворота, выпускными воронками, жестко закрепленными в его нижней части по окружности, и дополнительной герметичной камерой, причем конусная направляющая снабжена приводом вращения, размещенным в дополнительной камере, и выполнена с транспортным каналом, расположенным под углом к оси корпуса, а выпускные воронки связаны с...

Номер патента: 2002578

Опубликовано: 15.11.1993

Авторы: Белов, Бувин, Зелинский, Казьмирук, Касаткин, Ларин, Ломакин, Мешалин

МПК: B22F 1/00

Метки: гранулированными, заполнения, капсул, порошками, сплавов, труднодеформируемых

...формы,имеющих глубокие полости, например иэделий прямоугольной формы, что снижает металлоемкость,При удельном давлении на порошок менее 0,2 кг/мм не обеспечивается достаточное его уплотнение, что связано сповышением металлоемкости капсул.Удельное давление на порошок более 0,8кг/мм вызывает повреждение сварныхшвов капсулы, и кроме того, приводит к деформации тонкостенных капсул, что вызывает брак по геометрии спеченных изделий,Оптимальной частотой пульсации стержня является частота 0,1 - 0,3 Гц, котораявыбрана экспериментальным путем. При частоте пульсации менее 0,1 Гц не обеспечивается уплотнение глубоких слоевзасыпанного порошка, что снижает плотность формавания порошка за счет его разрыхления во всем обьеме капсулы иприводит к...

Номер патента: 1730694

Опубликовано: 30.04.1992

Авторы: Данилюк, Ильчик, Казьмирук, Мышковская, Черкашин

МПК: H01P 5/08

Метки: волн, типов

...М.Моргентал Корректор Н,Король Редактор Э.Слиган Заказ 1516 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к радиотехнике, а именно к устройствам, обеспечивающим ответвление мощности волн высших типов.Цель изобретения - увеличение числа преобразуемых типов волн.На чертеже показан преобразователь типов волн.Преобразователь типов волн содержит первый подвижный зонд 1, выполненный в виде отрезка прямоугольного волновода и размещенный внутри многомодового волновода 2, на боковых стенках 3 которого выполнены нагрузки 4, и выходной волновод 5. В...

Номер патента: 1478544

Опубликовано: 15.06.1991

Авторы: Баранов, Казьмирук, Райтбарг, Тлюстен

МПК: B24B 31/116

Метки: абразивной, давлением, массой, подаваемой

...каме 1478544 рабочую жидкость и штоком б прижимают камеру 3 к заготовке 15.В случае некоторой непараллельности торцов заготовки камера 3 самоус 5 танавливается благодаря наличию сферической опоры 12, .что обеспечивает устранение зазоров между торцами камер 3 и 5 и заготовкой 15.10Благодаря этому, а также тому, что сжимающее усилие прикладывается строго по оси камер, обеспечиваются на- дежное сжатие между торцами камер и повышенная надежность при обработ ке изделия вследствие устранения вы" давливанця хонинговальной массы между торцами камер и изделием. После сжатия изделия вклочают 2 О гидроцилиндр неподвижной камеры, и поршень 11 под значительным давлением передавливает хонинговальную массу 14 из втулки 13 камеры 5 во втулку 17 камеры...

Номер патента: 1580455

Опубликовано: 23.07.1990

Авторы: Казьмирук, Степанов

МПК: H01J 37/28

Метки: детектора, контраста, микроскопа, настройки, потенциального, растрового, электронного

...19.ФСущность способа заключается в следующем.30Настройка детектора производится до измерений на реальных объектах И заключается в выборе оптимальных напряжений на всех электродах детектора. В качестве оптимальных принимаются также напряжения на электро 35 дах детектора, при которых становится абсолютно максимальчым параметр О, который определяется по выходному4сигналу детектора, какАБ.йАгде ДБ - амплитуда переменной составляющей выходного сигнала детектора при малом по амплитуде изменении потенциала образца;А - амплитуда постоянной составляющей выходного сигнала детектора.Указанный параметр 0 пропорционален отношению сигнал/шум в выбранной рабочей точке и, следовательно, обратно пропорционален минимально реГистрируемому детектором...

Номер патента: 1530822

Опубликовано: 23.12.1989

Авторы: Абдулзаде, Гошовский, Казьмирук

МПК: F04F 5/02

Метки: аппарат, струйный

...в диффузор 4 и стенку 6приемной камеры 1 соосно преобразователю 5 с образованием проточной части камеры 3 смешения и подключенным к магнитострикционному преобразователю 5.55Струйный аппарат работает следующим образом,Поток активной среды под пульсирующим давлением подается к соплу 2 зывает автоколебания ПЭ 7, которыйначинает вырабатывать электрическуюэнергию, подаваемую на ИП 5. При протекании тока МП 5 приводится в режимавтоколебаний и начинает деформировать ПЭ 7, что ведет к дополнительнойвыработке электроэнергии. Одновременно активная среда, истекая через ПС 2,увлекает в КС 3 пассивную среду, В КС 3смесь сред подвергается электромагнитной обработке и истекает из КС 3 вД 4, где кинематическая энергия смеси сред частично преобразуется...

Номер патента: 1384837

Опубликовано: 30.03.1988

Авторы: Абдулзаде, Гошовский, Казьмирук

МПК: F04F 5/02

Метки: аппарат, струйный

...относится к струйнойтехнике, преимущественно к струйнымаппаратам для подачи жидкостной среды, используемой для орошения.Цель изобретения - расширение5функциональных возможностей путемомагничивания перекачиваемой среды.На фиг,1 схематически представленструйный аппарат, продольный разрез;на Фиг.2 - сечение А-А на фиг,1,Струйный аппарат содержит корпус1, активное и пассивное сопла 2 и 3,камеру 4 смешения, образующую с корпусом 1 кольцевую полость 5 и снабженную прорезями 6, и диффуэор 7.Аппарат снабжен магнитами 8, попарноустановленными в кольцевой полости5 вдоль оси и по окружности камеры4 смешения, расположенными на поверх Оностях последней и корпуса 1 междупрорезями 6 и обращенными друг к другу одноименными полюсами.Струйный аппарат...

Номер патента: 1382488

Опубликовано: 23.03.1988

Авторы: Абдулзаде, Гошовский, Казьмирук

МПК: B01F 13/08

Метки: вихревой, смеситель

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4 Изобретение относится к области автоматического регулирования и может использоваться в различных отраслях народного хозяйства для сме 5 шения и магнитной обработки дисперсных сред, например водных растворов удобрений.Цель изобретения - расширение функциональных возможностей и надеж ности вихревого смесителя.На чертеже показан вихревой смеситель.Смеситель содержит корпус 1 с вихревой камерой 2, выполненной во вкла дыше 3, установленном между входным 4 и выходным 5 каналами с возможностью осевого перемещения, В каналах 4 и 5 размещены магнитныекольца 6, установленные с...

Номер патента: 1285001

Опубликовано: 23.01.1987

Авторы: Казьмирук, Турбин, Усов

МПК: C21B 7/12

Метки: бура, держатель

...предприятие, г, Ужгород, ул, Проектная,Изобретение относится к черной металлургии, в частности к устройствам для обслуживания чугунной летки доменной печи.Цель изобретения - увеличение срока службы держателя и упрощение его обслуживания.На фиг. 1 и 2 изображено предложенное устройство; на фиг. 3 - разрез А-А на фиг1.Держатель бура содержит корпус 1, в выемку которого свободно входит планка 2 с воэможностью поворота вокруг оси 3, сопрягающаяся с буром 4 с помощью клина 5, На корпусе и планке с передней стороны имеются выступы б и 7 с отверстиями 8 для крепления защитных экранов 9 и 10, резьба 11 для фиксации держателя бура во вращателе бурмашины и проушины 12 для размещения клина 5. Проушины выполнены таким образом, что нижние кромки...

Номер патента: 1269875

Опубликовано: 15.11.1986

Авторы: Болдырева, Казьмирук, Руденко, Тлюстен

МПК: B21D 1/00, B30B 15/00

Метки: листового, правки, пресс

...без применения ручного- труда.Подвижная траверса 4 под действием гидроцилиндров 5 опускается и, воздействуя на направляющие втулки 14 опорных балок 11, опускает их вместе с боковыми роликами 13, преодолевая сопротивление аморт.лзоторов 12. Вместе с балками опускаются свободно; лежащие на них приводные ролики 7 с лежащим на них выправляемым листом, Опоры 10 последних, перемещаясь в прорезях стола 6, встречают ограничители 9 и удерживаются ими от дальнейшего опускания, При этом приводные ролики оказываются ниже поверхности стола на заданном от нее расстоянии, а лист, подлежащий правке - на столе, причем положение листа строго фиксируется боковыми роликами.В этом положении осуществляется правка листа, на который действует усилие...

Номер патента: 1265887

Опубликовано: 23.10.1986

Авторы: Аристов, Казьмирук

МПК: H01J 37/28

Метки: микроскопе, неупругоотраженных, растровом, регистрации, электронном, электронов

...относительно задерживающей сетки 7, поэтому любой его участок можно подвести в область сканирования электронного пучка. Поэтому неосвещенные пучком участки на образце отсутствуют.П р и м е р. Секционированная пре. образовательная пластина состоит из трех концентрических колец с внешним диаметром 40, 65 и 90 мм, выполненных подобно токоведущим дорожкам печатной платы из фольгированного стек" лотекстолитаКольца покрыты окисью магния для увеличения коэффициента вторичной эмиссии.Задерживающая и вытягивающая сетки изготовлены из стандартной стальной сетки с площадью ячейки 1 мм и Фпрозрачностью около 603, Задерживающая сетка в виде полусферы радиусом 12 мм закреплена посредством пайки на экране в виде трубки с внутренним...

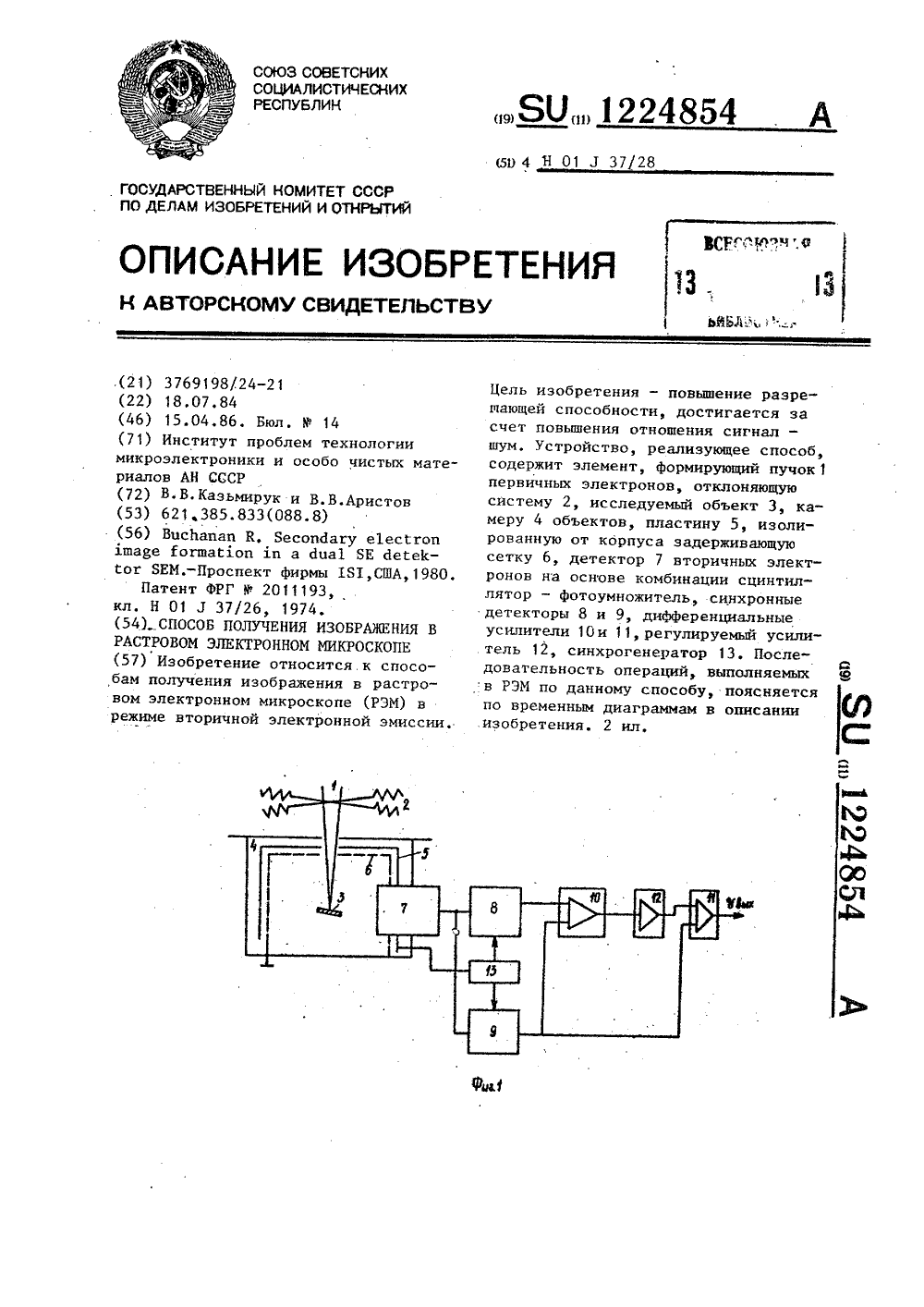

Номер патента: 1224854

Опубликовано: 15.04.1986

Авторы: Аристов, Казьмирук

МПК: H01J 37/28

Метки: изображения, микроскопе, растровом, электронном

...ВЭ 1-ВЭ 4 соответственно.10 Количество НОЭ, попадающих на детектор, весьма незначительно (менее1 Е) и в дальнейшем может не учиты- .ваться.Сигнал вторичной эмиссии можнозаписать в видеБар =к т(1+ Вг)(2)Этот сигнал будет на выходе детектора в том случае, если задержать третичные и фоновые электроны, подавая 20 на пластину 5 (фиг. 1) положительныйпотенциал порядка 5 ОВ,Количество образуемых в РЭМ вторичных, третичных и фоновых электронов связано между собой соотношением 25Вг =о(Я;+8,), (3)где М - коэффициент пропорциональности,Вычитая из суммарного электричесЗ 0,кого сигнала сигнал вторичной эмиссии, имеемБ -Б=кцт (8,+В)(4)Усиливая разность (Я - Б ) в 2 раза и вычитая ее из сйгнала вторичной 35.эмиссии, получим 8=К Т , (5)Таким образом,...

Номер патента: 1166273

Опубликовано: 07.07.1985

Авторы: Балагура, Казьмирук, Логинов, Толкачева, Фирсов

МПК: H03G 3/20

Метки: коэффициентом, регулируемым, усиления, усилитель

...конденсатор 10, шину 11 источнйка питания, управляющий вход 12, при этом первый 1, второй 2 и входной 4 транзисторы образуют входной каскадный усилитель.Устройство работает следующим об- разом.25При нулевом значении напряжения регулирования 0 г на управляющем входе 12 динамическое сопротивление второго транзистора 2 минимально возможное, при этом коэффициент уси- ЗО ления усилителя с регулируемым коэффициентом усилителя Кмаксимальный и его значение может быть определена из выражения35"ф 8 1 Ргде К, - сопротивление резистора нагрузки первого транзистора 1, 4 ОК - динамическое сопротивлениевходного транзистора 4 принулевом постоянном напряжении на входе,Ко - динамическое сопротивление 45второго транзистора 2 принулевом значении...

Номер патента: 1113880

Опубликовано: 15.09.1984

Авторы: Балагура, Казьмирук, Логинов, Фирсов

МПК: H03G 3/30

Метки: усилитель

...на диодах 6 и 7, резисторах 8 и 9, цепь 10 отрицательнойобратной связи (ООС), выполненнуюна операционном усилителе 11 с резистором 12 обратной связи (ОС), нарегулируемом резисторе 13, дополнительном резисторе 14, а также источник 5 опорного напряжения (ОН),разделительный конденсатор 16.Усилитель работает следующим образом.В исходном состоянии, когда навход усилителя поступает минимальныйуровень напряжения переменного входного сигнала, общий коэффициент усиления каскадного усилителя максимален (Е ща) . Уровень задержки автоматической регулировки усиления(АРУ) определяется величиной опорного напряжения Бо Р,. которое поступает на инвертирующий вход операционного усилителя 11 через дополнитель 1 ный резистор 14. При этом выходноепостоянное...

Номер патента: 711663

Опубликовано: 25.01.1980

Авторы: Балагура, Казьмирук, Толкачева, Фирсов

МПК: H03D 1/06

Метки: амплитудно-модулированных, детектирования, сигналов

...детектора711663 Тираж 995 Подписное усилителя 1, резистор 14 служит для обеспечения нормального режима работы полевого транзистора 8.Устройство работает следующим образом.Поступивший на вход устройства, например, гармонический сигнал усиливается основным инвертирующим усилителем 1. Одна из полуволн этого сигнала детектируется диодом 2, и ее огибающая выделяется на конденса-.торе 4. Другая полуволна детектируется диодом 5 и заряжает конденсатор б. Это напряжение через основной инвертирующий усилитель 1 поступает на конденсатор 4, где складывается с напряжением, продетектированным диодом 2, Выходное напряжение основного детектора, усиленное дополнительным инвертирующим усилителем 7, служит напряжением регулирования полевого...

Номер патента: 684649

Опубликовано: 05.09.1979

Авторы: Казьмирук, Мышляев, Федоров

МПК: H01J 37/26

Метки: микроскопе, отклонения, пучка, электронного, электронном

...смеханизмом его перемещения 7, который может перемещаться при вращенииручки 8 относительно корпуса 9 устройства. Устройство расположено в20камере объектов 10 микроскопа между конденсорной 11 и объективной12 линзами. Объектодержатель 13устанавливают в рабочее положение спомощью штока 14. На отклоняющихкольцах 1 и 2 имеются две пары обомоток, сдвинутых на 90 , для отклонения электронного пучка в двухвзаимно перпеидикулярных направлениях. Кроме того, на кольце 1 име 30 ют с я две корректирующи х обмотки .Формула изобретения Составитель В.Гаврюшин Редактор Б.Федотов Техред М.Келемеш Корректор Т,СкворцоваЗаказ 5301/49 Тираж 923 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, А(-35, Раушская...

Номер патента: 666648

Опубликовано: 05.06.1979

Авторы: Бабич, Балагура, Казьмирук, Логинов, Подольский, Фирсов, Шевелева

МПК: H04B 1/10

Метки: выделения, помехами, пораженного, сигнала

...40 напряжения, действующего на входе устройства. Это напряжение выделяется на выходе элемента сравнения 4 и на выходе дополнительного элемента ,сравнения 10. При достижении напря жением на выходе элемента сравнения 4 порогового уровня срабатывает пороговое устройство 5, на выходе которого появляется постоянное напряжение соответствующей полярности. При 50 этом цепь отрицательной обратной связи, состоящая из усилителя б и диода 7, отключена. В момент срабатывания порогового устройства 5 ключ 8 запирается и вход интегратора 9 отключается от входа устройства.Интегратор 9 зарядится лишь до уровня напряжения помехи, Действующей,на входе устройства, и во время прохождения сигнала на выходе интегратора 9 будет действовать напряжение, равное...

Номер патента: 628982

Опубликовано: 25.10.1978

Авторы: Бейзеров, Буславский, Вайсблит, Гарибов, Ерманок, Казьмирук, Коротков, Павлова, Соболев, Согришин, Фейгин

МПК: B21J 1/06

Метки: изотермической, штамповки

...поля, создаваемого средствами наеаа, изоляции и охлаждения,Целью изобретения является повышениечесгва штамповки эа счет создания наавленного теплового поля,Зто достигается тем, что устройство снабно дополнительно секцией штамповогока с нагревателем, установленной надцией с холодильником, и в штамподержае смонтирован индивидуальный нагреваель. На чертеже приведена принципиальнаяема устройства. Устройство соде ленный в штампод вый блок, состоящи ных теплоиэолирую за Нижняя секция име теплоизолирующую вается на подштам В штамподержат видуальный нагрева, Составитель А. БыстровТелред О. Луговин Корректор Л. Веселовска Тираж 1087 Подписное едактор Л. Народна аказ 5956/1итета Совета ений и откр Раушская на Ужгород, ул. ЦНИИПИ Государствен...

Номер патента: 581472

Опубликовано: 25.11.1977

Авторы: Балагура, Казьмирук, Ловейко, Толкачева, Фирсов

МПК: G06G 7/18

Метки: интегрирующее

...усилителя 9 постоянного тока. Выход дифференциального усилителя 9 подключен также через диод 10 и к потенциальному выводу конденсатора,11 ЯС-цепи 1, Инвертирующий и неинвертирующий входы дифференциального усилителя 9 подключены соответственно к источникам управляющего 12 и опорного 13 на. пряжения, Интегрирующая кс-цепь со держит также резистор 14.Устройство работает следующим об разом,В исходном состоянии, когда на б входной шине 3 интегрирующего устройства отсутствует полезный сигнал, конденсатор 11 кс-цепи 1 разряжен, так как на диод 10 с выхода диффе" ренциального усилителя 9 подается щ опорное напряжение в прямом для ди ) ода 10 направлении , и последний открыт, Это же напряжение закрывает диод 8. На затворе полевого транзистора 7...

Номер патента: 526867

Опубликовано: 30.08.1976

Авторы: Казьмирук, Корнилов, Коротков, Кудряшов, Стефанов, Фрейдин

МПК: G05F 3/06

Метки: двух, индуктивно-емкостного, источник, источника, крайней, мере, однофазных, питания, преобразователя, установок, электротермических

...температуры (термопарой) 10 передается на блок регулирования 12, последний,контактором 7 подключает другой согласующий трансформатор 9, питающий нагрузку 8. При этом ток в питающей сети не прерывается н:1 е пзменяетсл по величине,Затем после окончания нагреза нагрузки 4 контактор 6 отключается; нагрузка 4 (например, профиль) освобокдается пз установ. кп, транспортируется, и па ее место устанавливается следующая, подлежащая нагреву нагрузочкакоторая подключается аналогино перед окончанием нагрева нагрузки 8.Таким же образом могут включаться следующие нагрузки.В устройстве, изображенном на фиг, 2, первичная обмотка согласующего трансформатора 3 включена с емкостью 1 и инду 1 ктивностью 2 в звезду, а нагрузки 4 и 8 подключены ко...

Номер патента: 522546

Опубликовано: 25.07.1976

Авторы: Балагура, Казьмирук, Фирсов, Чаповский, Шевелева

МПК: H04B 1/10

Метки: выделения, помехами, пораженного, сигнала

...выход инерционного звена 2 с большей 15 постоянной времени, содержащего накопительный конденсатор 7, Инерционное звено 1 содержит накопительный конденсатор 8.Устройство работает следующим образом.Пусть на входе устройства действует на пряжение шумовой помехи, время нараста - Йия которого достаточно для заряда накопительного конденсатора 8 инерционного звена 1 с постоянной времени Г и накопительного конденсатора 7 инерционного звена 2 Л с постоянной времени Гдо напряжения, действующего на входе. Эти напряжения одногознака поступают на инвертируюший и неинвертируюший входы элемента сравнения 4, где они сравниваются, При условии 30 равенства коэффициентов передачи обоих звеньев 1 и 2 в результате вычитания этих напряжений происходит полная...

Номер патента: 425951

Опубликовано: 30.04.1974

Авторы: Казьмирук, Короткое, Москаленко

МПК: C21D 1/40

Метки: нагрева, электроконтактн

...резиновые рукава подводится охлаждающая вода,Подвод масла к цилиндрам осуществляется с помощью гибких рукавов,Усилие прижима контактов изменяется за счет изменения давления в гидросистеме, причем поршневые полости гидроцилиндров подсоединены к одной гидросистеме, а штоковые полости - к разным гидросистемам с регулируемым давлением.Работа устройства осуществляется следующим образом.В исходном положении боковые контакты разведены в стороны за счет того, что при подаче масла в штоковую полость цилиндра 2 шток и цилиндр перемещаются в противоположные стороны, воздействуя через серьги 5 и 9 и уравнительные коромысла 6 и 8 на рычаги 4 и 7.Торцовые контакты находятся в крайнем левом положении, определяемом положением регулятора 14.Заготовку 18...

Номер патента: 359746

Опубликовано: 01.01.1972

Авторы: Казьмирук, Ловейко, Лысенко, Розенко, Чаповскйй

МПК: H03H 11/12

Метки: активного, звено, полосового, с-фильтра

...сигнала через развязывающий резистор.На чертеже жена принципиальная схема звена вого активного 1 т С- фильтра.Коллектор транзистора 1 через источник питания соединен с общим проводом; резисторы 2, 8 и конденсаторы 4, 5 образуют продольную, а резистор б и конденсатор 7 поперечную ветви двойного Т-образного моста, Через развязывающий резистор 8, подключенный к точке соединения конденсаторов 4 и 5, образующих емкостную ветвь Т-образного моста, вводится входной сигнал, который снимается с эмиттера транзистора 1.5 Принцип работы звена сводится к тому, чтона низких частотах, где сопротивления конденсаторов 4 и 5 достаточно велики, входной сигнал полностью затухает на делителе, образованном суммой сопротивлений резисторов 8 и 10 б и выходным...
