Пустовалов

Номер патента: 1193272

Опубликовано: 23.11.1985

Авторы: Капинос, Матвеев, Палей, Пустовалов

МПК: F01D 5/08

Метки: ротор, турбины

...открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к энергомашиностроению, в частности к конструкции роторов паровых турбин для тепловых и атомных электростанций, и является усовершенствованием ротора турбины по авт. св.691579. Цель изобретения - повышение .надежности турбины путем снижения температурных напряжений в роторе и интенсификации тепловой конвекции в замкнутой внутренней полости ротора. На фиг, 1 изображен двухпоточный свар- но-кованый ротор, продоЛьный разрез; на фиг. 2 - сечение А - А на фиг. 1.Ротор 1 содержит замкнутые внутренние полости 2 - 4. Полость 2, расположенная в зоне наиболее высоких температур, содерк ит жидкость (термостойки й...

Номер патента: 1168294

Опубликовано: 23.07.1985

Авторы: Белоусов, Зуйков, Карамзин, Кацнельсон, Колесников, Косова, Кузнецов, Пустовалов, Селиверстов, Цукерников

МПК: B04B 9/08

Метки: горловая, опора, сепаратора

...к устройствам для осветления и разделения гетерогенных систем и может найти применение в пищевой промышленности.Целью изобретения является снижение металлоемкости и упрощение конструкции,На фиг.1 изображена горловая опора сепаратора; на фиг.2 в . разрез А-А на фиг,1.Горловая опора сепаратора содержит корпус 1, размещенную в нем обойму 2 подшипников, установленных на вертикальном валу 3, кожух 4 .и амортизатор 5, выполненный в виде цилиндрического стакана из упругого материала.Для изменения жесткости боковые стенки амортизатора на внешней и внутренней поверхностях имеют кольцевые проточки 6 и выступы 7, взаимодействующие с корпусом 1 горловой опоры и обоймой 2 подшипников.Кроме того, в основании амортизатора 5 имеется кольцевая...

Номер патента: 1163151

Опубликовано: 23.06.1985

Авторы: Амиров, Гусейнов, Пустовалов

МПК: G01F 23/284

Метки: резонансный, уровнемер

...с вторым входом второго элемента И и входом первого ключа, 10 выход которого соединен с первичным преобразователем, третий выход программного коммутирующего устройства соединен с вторым входом третьего элемента И и входом второго ключа , выход которого соединен с первичным преобразователем, четвертый выход программного коммутирующего устройства соединен с входом формирователя, выход первого элемента И соединен с входом суммирования первого реверсивного счетчика, выход третьего элемента И соединен с входом суммирования второго реверсивного счет. чика, выход второго элемента И соединен с входами вычитания первого и второго реверсивных счетчиков, выходы которых соединены соответственно с первым и вторым входами делителя кодов. 30На...

Номер патента: 1155351

Опубликовано: 15.05.1985

Авторы: Жельнис, Ильин, Йокимас, Кветинскас, Кравцов, Мезенцев, Пустовалов

МПК: B22D 11/128

Метки: вытягивания, слитка

...слитка.В случае, когда слиток находит- М .ся в кристаллизаторе и контактирует с опорной поверхностью захватавытягивания, по причине непрямолинейиости слитка образуется зазормежду слитком и опорной поверхностью захвата удержания слитка.При холостом ходе устройства отусилия, создаваемого эксцентриком,слиток деформируется и прижимаетсяк опорной поверхности, За этовремя происходит перемещение слитка в кристаллиэатор.Указанные недостатки устройстваприводят к нарушению стабильностипроцесса литья и повышенному износу опорных поверхностей захватныхустройств.Цель изобретения - стабилизацияпроцесса литья эа счет полученияпостоянного по величине шага вытягивания слитка и сокращения износаопорных поверхностей.Поставленная цель достигаетсятем,что в...

Номер патента: 1150553

Опубликовано: 15.04.1985

Авторы: Алиев, Амиров, Пустовалов

МПК: G01R 17/10

Метки: автоматических, мостов, переменного, уравновешивания, цифровых, экстремальных

...мостовой цепи;,на фиг. 3 пред ставлена схема устройства, реализую-щего данный способ. 35Процесс уравновешивания осуществляют путем поочередного определения значения каждого разряда, начиная со старшего. При первом такте для определения значения старшего - пер- О вого разряда формируют пробное воздействие одновременным включением всех разрядов. Если полученное при этом приращение ВО модуля.напряжения разбаланса неотрицательно (ьО О),5 то все разряды отключают, если ВО отрицательно (лО(0)то только старший разряд оставляют включенным, а остальные разряды отключают. Во втором такте определяют значение после О дующего второго разряда, для чего формируют пробное воздействие одновременным включением этого и последующего - третьего. разряда....

Номер патента: 1148703

Опубликовано: 07.04.1985

Авторы: Болдырев, Бударин, Демченко, Котов, Пустовалов, Скляров

МПК: B22D 11/14

Метки: литья, непрерывного

...при прекращении процесса, устранении прорыва и других ситуациях, Полая цапфа смещена относительно центра дополнительного металлоприемника на величину радиуса внутренней его полости с целью максимальной выработки или слива металла, находящегося в дополнительном металлоприемнике.Помере выработки металла дополнительный металлоприемник, поворачиваясь вокруг, полой цапфы, поддерживает его уровень на одной высоте. Для слива металла дополнительный металлоприемник поворачивается так, чтобы его заливная горловина находилась в крайнем нижнем положении, Для первоначальной заправки дополнительный металлоприемник поворачивается так, чтобы нижняя кромка заливной горловины находилась ниже или на уровне полой цапфы.На фиг. 1 изображена...

Номер патента: 1143978

Опубликовано: 07.03.1985

Авторы: Балакишиев, Дулатин, Колчин, Пустовалов

МПК: G01F 1/06

Метки: газообразных, жидких, расходомер, сред

...отрезками, равномерно рассредоточенными вдоль орбиты вращения шара с шагом не менеедвух диаметров шара, а шар выполнениз материала, поглощающего СВЧ-излучение,На Фиг,1 схематически изображенрасходомер жидких и газообразныхсред; на Фиг.2 - вид А на фиг.1.Расходомер жидких и газообразныхсред состоит из завнхрительной камеры 1 с тангенциальным входом потока,вращающегося шара 2, отрезка длин"ной линии 3, выполненной в виде несимметричной полосковой линии, СВЧгенератора 4, детектора 5 и измерительного прибора б. Начало несимметричной полосковой линии 3 соединяется с выходом СВЧ-генератора 4, а конец - с входом детектора 5. Земляной (экранный) проводник полосковой линии 3 располагается на одной крышке завихрительной камеры 1,...

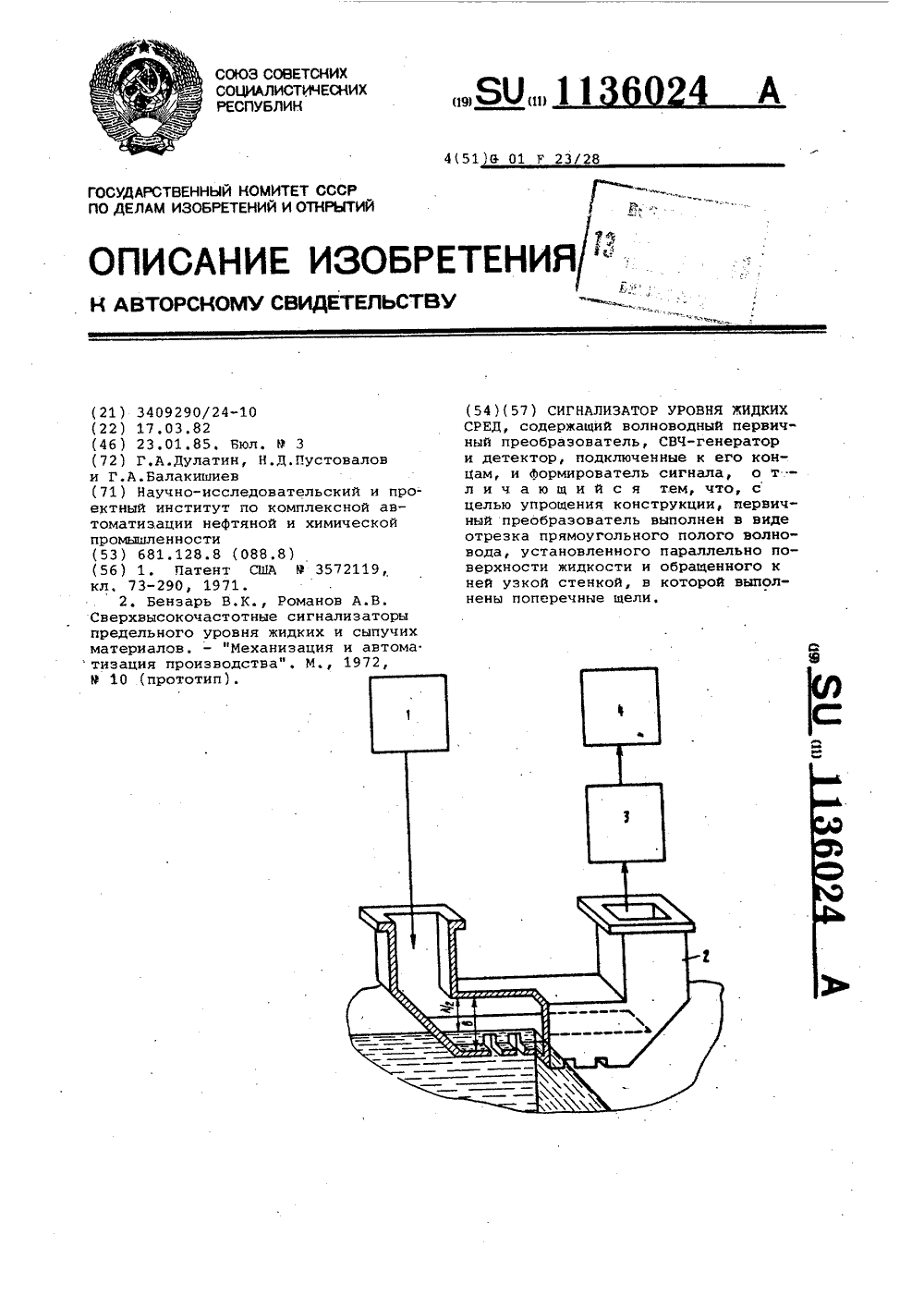

Номер патента: 1136024

Опубликовано: 23.01.1985

Авторы: Балакишиев, Дулатин, Пустовалов

МПК: G01F 23/284

Метки: жидких, сигнализатор, сред, уровня

...в виде волноводного направленного ответвителя, способныйконтролировать уровень жидкостей в ;Яшироком диапазоне изменения их.свойств Р .Однако известный СВЧ-сигнализаторимеет сложную конструкцию первичногопреобразователя. 25Цель изобретения - упрощение конструкции первичного преобразователясигнализатора с сохранением широкогодиапазона изменения свойств контролируемой среды. 30Поставленная цель достигаетсятем, что в сигнализаторе, содержащемволноводный первичный преобразователь, СВЧ-генератор и детектор, подключенные к его концам, и Формирователь сигнала, первичный преобразователь выполнен в виде отрезка прямоугольного полого волновода, установленного параллельно поверхности жид;кости и обращенного к ней узкой стенкой, на которой...

Номер патента: 1134343

Опубликовано: 15.01.1985

Авторы: Пустовалов, Пчелинцев

МПК: B23Q 3/00

Метки: базирования

...цель достигается тем, что согласно способу базирования деталей, при котором деталь размещают на регулируемых опорах, предварительно закрепляют, измеряют отклонения ее установочной поверхности от координатной плоскости в двух взаимно перпендикулярных направлениях, разворачивают и фиксируют деталь, измерение отклонений установочной поверхности детали от координатной плоскости производят в крайних симметрично расположенных сечениях детали, а разворот детали осуществляют так, чтобы отклонения в диагонально противоположных углах установочной поверхности от координатной плоскости были противоположно направлены и равны по абсолютным значениям.Такой способ базирования призматических деталей обеспечивает повышение точности их установки, так...

Номер патента: 1122603

Опубликовано: 07.11.1984

Авторы: Пустовалов, Ростовцев

МПК: B66C 1/12

Метки: грузозахватное

...петлей 2 для навешивания на крюк основного грузоподъемного механизма крана. Траверса 1 крепежными элементами 3 соединена с направляющим корпусом 4, внутри которого размещен ползун 5. На противоположных сторонах корпуса 4 закреплены проушины 6. Между проушинами 6 в корпусе 4 выполнены прорези 7.В проушинах 6 закреплены оси 8 с установленными на них крюками 9, каждый из которых выполнен в виде двуплечего рычага, одно плечо которого установлено с упором в ограничитель 10, жестко соединенным с ползуном 5. Ползун 5 выполнен в виде коробчатого корпуса, который установлен подвижно относительно корпуса 4 и снабжен ограничителем 11 крайнего верхнего положения и ограничителем крайнего нижнего положения, Ограничители 11 крайнего верхнего...

Номер патента: 1117309

Опубликовано: 07.10.1984

Авторы: Власов, Гребешкова, Заяц, Пустовалов, Романюха

МПК: C10M 7/02

Метки: горячей, давлением, металлов, смазка

...содержит вермикулит и в качестве воска содержит буроугольный воск при сле 70-80 Смазку готовят смешением расплавленного буроугольного воска с жидким стеклом и вермикулитом с последуюдующем соотношении компонентов,мас. %;Жидкое стекло 10-15Буроугольныйвоск 14-20Вермикулит ОстальноеПри приготовлении смазки используют следующие продукты: буроуголь-ный воск (ТУ-30705-70), продуктперегонки или экстракции органическими растворителями битуминозных бурых углей со следующей характеристикой:Плотность, г/смпри 100 С 0,890Температураплавления, СЧисло омыления,мг КОН/г 60-10511 одное число 10-19Используют жидкое стекло (ГОСТ962-4 1) с модулем 2,45, а также обожженный вермикулит Ковдорского месторождения (ГОСТ-67) . Вермикулит - минерал из...

Номер патента: 1115077

Опубликовано: 23.09.1984

Авторы: Генкин, Козак, Пустовалов

МПК: G07C 3/00

Метки: монет, проверки, сортировки

...в поле одной катушки, программное устройство, работающее с данным устройством, ступенчато изменяет настройку датчика путем подключения к эмиттеру транзистора различных задатчиков (резисторов), причем в момент переключения с одного резистора на другой цепь эмиттера оказывается разорванной по постоян ному току, что требует дополнительного времени на восстановление генерации в датчике. Кроме того, подключаемые задатчики (резисторы) незначительно различаются друг от друга по номиналам (порядка сотен ом) . А это ведет к значительному уменьшению точности контроля монет и снижению температурной стабильностй ввиду технологического разброса параметров резисторов.Целью изобретения является повышение точности и быстродействия...

Номер патента: 1113578

Опубликовано: 15.09.1984

Авторы: Адамович, Воропаев, Горбунов, Донченко, Исаев, Мацеренко, Меньшенин, Пустовалов, Столбов, Яковишин

МПК: F01P 9/04

Метки: внутреннего, воздушным, двигатель, жидкостным, охлаждением, сгорания

...вверхней мертвой точке. (ВМТ), перемычки между канавками снабжены проточками для распределения охлаждающеи жидкости, а бурт головки охватывает полость охлажденияи снабженотверстиями для подвода и отводаохпаждающей жидкости, расположеннымина уровне канавки с максимальнойглубиной,Каналы для подвода и отвода охлаждающей жидкости расположены в стенке цилиндра параллельно его оси на стороне, противоположной направлению потока охлаждающего воздуха.На фиг. 1 представлен поршневый двигатель внутреннего сгорания с жидкостным и воздушным охлаждением, вертикальный поперечный разрез, на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. , на фиг. 4 - полость охлаждения, разрез (стрелкачи показано направление потока охлаждающей...

Номер патента: 1111031

Опубликовано: 30.08.1984

Авторы: Алиев, Амиров, Пустовалов

МПК: G01F 23/22

Метки: резонансный, уровнемер

...3, интегрирующий элемент 4, детектор 5, формирователь .6, генератор тактовых импульсов .7, ключи 8 и 9, логические элементы И 10, 11 и 13, логический элемент ИЛИ 12, триггер 14 и измеритель частоты 15.Работа устройства основана на принципе экстремального регулирования с поиском экстремума по направлению изменения огибающей выходной резонансной характеристики первичного преобразователя 1.Частота колебаний высокочастотного генератора 2 определяется выходным напряжением 04 интегрирующего элемента 4, поступающим на вход модулятора 3. Выходное напряжение Ц интегрирующего элемента 4 может меняться в любом направлении в зависимости от состояния триггера 14 по мере подачи с первого и второго выходов генератора 7 тактовых импуль. сов на ключи 8 и...

Номер патента: 1111029

Опубликовано: 30.08.1984

Авторы: Балакишиев, Дулатин, Колчин, Пустовалов

МПК: G01F 1/06

Метки: расходомер, шариковый

...распростраФняющегося в вихревой камерен к траек тории вращения контролируемой жидкости с шаром для получения направленного распространения луча и совпадения его с детектором.Целью изобретения является упрощение конструкции.Цель достигается тем, что в известном шариковом расходамере излучатель и приемник узла съема сигнала выполнены в виде идентичных волноводных55 многовибраторных антенн кольцевой формы, расположенных друг против друга по траектории движения шара, причеь вибраторы излучателя и приемника 029 зфрассредоточены с шагом не менее диаметра шара, .На чертеже представлена конструктивная схема шарикового расходомера.Шариковый расходомер состоит из вихревой камеры 1, волноводных щелевых многовибраторных) антенн кольцевой формы 2,...

Номер патента: 1087703

Опубликовано: 23.04.1984

Авторы: Пустовалов, Скворцов

МПК: F04F 10/02

Метки: дозатор, сифонный

...жидкости и большой высоте сифона.Наиболее близким к изобретению по технической сущность является сифонный дозатор, содержащий емкостьс источником нагнетания, выполненным в виде упруго- пластичной помпы, и изогнутую трубу, погруженную одним концом в емкость 121,Недостатком известного сифонного до Взатора также является малая надежность,Цель изобретения - повышение надежности.Указанная цель достигается тем, что всифонном дозаторе, содержащем емкость систочником нагнетания, выполненным в видеупругопластичной помпы, и изогнутую трубу, погруженную одним концом в емкость,помпа снабжена клапаном, сообщенным сатмосферой, и уплотнением, внутри которо.,го выгюлнен канал с клапаном, сообщенныйс емкостью, а другой конец изогнутой...

Номер патента: 1084617

Опубликовано: 07.04.1984

Авторы: Дулатин, Мусаев, Пустовалов

МПК: G01F 23/284

Метки: датчик, резонансный, сред, уровня, электропроводных

...в виде отрезка од-нородной коаксиальной линии, в котором внутренний проводник покрытизолирующей диэлектрической оболочкой по всей его длине (3) .Однако известный датчик обладает низкой чувствительностью.В известном датчике при электропроводных измеряемых средах в за"полненной его части среда играетроль внешнего проводника датчика,а короткое замыкание в датчике постоянно осуществляется на его конце. При этом волновое сопротивлениеИ заполненной части датчика отличается от волнового сопротивленияИ 1 незаполненной, а изменение уровня контролируемой среды эквивалентно изменению соотношения электрических длин датчика.В известном датчике при электропроводных средах в заполненной части датчика среда является внешнимпроводником...

Номер патента: 1081514

Опубликовано: 23.03.1984

Авторы: Глазов, Папин, Пряхин, Пустовалов, Татаркин, Туманов

МПК: G01N 27/02

Метки: извести, состава

...его выполнения.Наиболее близким к изобретениюпо технической сущности являетсяспособ определения качества известипо электропроводности ее водных растворов при 70 С и 961 С 23,Недостатком известного способаявляется сложность и длительностьанализа за счет операций взвешивания и нагревания до нескольких20температур. Целью изобретения является упрощение определения состава извести.Поставленная цель достигается тем, что согласно способу определения состава извести, заключающемуся в измерении электропроводности водного раствора извести, в водный раствор извести добавляют уксус- З 0 ную кислоту в 1,1-1,5-кратном избытке и дополнительно измеряют электропроводность полученного раствора при температуре, обеспечивающей растворение извести в...

Номер патента: 1068274

Опубликовано: 23.01.1984

Авторы: Булгаков, Ерохин, Зуев, Иноземцев, Козлов, Пустовалов, Сергеев

МПК: B24C 3/18

Метки: дробеструйной

...жестко эакреп лен на каретке 7, а второй установленс возможностью относительного перемещения в каретке 6. На заданном расстоянии на тяге 13 закреплен регулируемый упор 14, Поршневая полостьпневмогидроцилиндра 9,заполненнаяжидкостью, соединена через дроссель15,обратный клапан 16 и распределитель 17 с гидровытеснителем 18.управление работой цилиндров 8 и 9 осуществляется распределителем 19 и дросселем 20. иэ гидровытесни теля 18 через обратный клапан 16 поступает в поршневую полость цилиндра 9, и каретка 7 вместе с тягой 13 и оправкой 11 перемещается по направляющей 5 к камере 1 до установки торца оправки 11 в приемнике 3. Тяга 13 при движении каретки 7 свободно проходит через каретку 6. Одновременно каретка 6 с меньшей скоростью,...

Номер патента: 1063324

Опубликовано: 30.12.1983

Авторы: Горбунов, Мамаев, Окулов, Пустовалов, Рак

МПК: A01F 25/08

Метки: зерновых, культур, многокамерная, семян, сушилка

...воздухоподогревателя 4 черезвоздухораспределительные короба5 в слои сушки 6. Воздухораспределительные короба 5 расположены вдольднищ 2 и имеют воздухопроницаемые 45боковые стенки в виде жалюзи 7.Для загрузки камер семенами на сушку и хранение предусмотрены загрузочные транспортеры 8 и распределительные емкости 9. Последние снабжены веерообразно расположеннымирукавами 10 с телескопическими выгрузными насадками 11, размещенныминад верхними частями днищ 2 и предназначенными для подачи зерна в 55слой сушки. Распределительные емкости 9 снабжены также перекрываемымизаслонками 12, зернопроводами 13,служащими для подвода зерна к люкам 14 в верхней части камер 1 в случае использования устройства в качестве хранилища. Телескопические выгруэные...

Номер патента: 980509

Опубликовано: 07.10.1983

Авторы: Андреев, Елфимов, Кременчугский, Пустовалов

МПК: G01J 1/04

Метки: диаметра, излучения, лазерного, пучка

...Кроме того, процесс измерения диаметра пучка может быть полностью автоматизирован,На фиг, 1 изображена функциональнаясхема устройства; на Фиг. 2 - сигнална выходе регистрирунхцего устройства, вчастности на Входе анализатора импульсов,Устройство для измерения диаметрапучка лазера непрерывного действия содержит подвижную прямоугольную диафрагму 1, механизм перемещения диаФрагмы2, приемник излучения в виде плоскопаралледьной пироэлектрической пластины 3,на одну сторону которой нане:ен сплошнойэлектрод 4. покрытый поглогигелем 5,а на противоположную сторону - электрод6 с прямоугольной перфорацией, и предварительный усилитель 7, выход которогосоединен с аналиэатооом импульсов 8.Устройство работает следующим образом.Часть падающего...

Номер патента: 1046804

Опубликовано: 07.10.1983

Авторы: Гурьянов, Пустовалов, Реформатский, Стемпковский

МПК: H01L 21/66

Метки: микролитографии, совмещения, точности

...слоях,получаются нечеткими. Цель изобретения - повышение точности контроля. На чертеже показан рельеф, получаемый в результате микрогравировки,В результате последовательной пропечатки рисунков топологических слоев на одну и ту же прозрачную пленку 1, расположенную на подложке 2, элемен" ты этих рисунков представляют собой углубления, вписанные друг в друга, и образуют ступенчатый рельеф 3 с четкими очертаниями каждой ступени,Затем подложку наблюдают под микроскопом в отраженном свете. При этом ступенй рельефа оказываются поразному окрашенными за счет интерференции лучей 1 и 5 света, отраженных от нижней и верхней поверхностей прозрачной пленки соответственно, что обеспечивает хорошую контрастность изображения. Далее проводят измерение...

Номер патента: 1039641

Опубликовано: 07.09.1983

Авторы: Жельнис, Пустовалов, Сдобников

МПК: B22D 11/055

Метки: кристаллизатор, литья, непрерывного, слитков

...поверхности рубашки кольценая полость, а охлаждаемая поверхность рубашки выполнена под углом 4-35 к горизонтальнойооси кристаллизатора.Вып одне ние в одов оэд ушного ус троЯ- ства под =3-5 к охлаждаемой поверхоности рубашки обеспечивает подвод к ее поверхности интенсивного факела и высокое качество распыления потока смеси по длине кристаллизатора.При3 поток смеси днижется параллельно между рубашкой и экраном, при этом центральная часть факела не касается охлаждаемой поверхности рубашки и не разрывает, не дробит пленку испаряющейся воды, Факел смеси теряет дальнодействие в зоне первичного охлаждения, ухудшается отбор тепла от охлаждаемой поверхности.При) 5 центральная часть факела захватывает не всю поверхность зоны первичного...

Номер патента: 1017861

Опубликовано: 15.05.1983

Авторы: Пустовалов, Шереметьев

МПК: F16H 7/08

Метки: натяжения, цепи

...требуется ее периодическая регулировка.Цель изобретения - обеспечение автоматического регулирования натяжения цепи,Поставленная цель достигается тем, что устройство для натяжения цепи снабжено роликом, расположенным на одной оси с натяжной звездочкой и подпружиненным в направлении, перпендикулярном оси вращения последней, клиновым элементом с рабочей поверхностью, взаимодействующей с роликом.Кроме того, рабочая поверхность клинового элемента имеет выпуклую криволинейную форму, обеспечивающую постоянное усилие, передаваемое натягиваемой цепи. На фиг. 1 изображено предложенное устройство, разрез; на фиг. 2 - диаграмма сил, возникающих в натяжном узле устройства,Устройство для натяжения цепи содержит натяжную звездочку 1, установленную на...

Номер патента: 1008238

Опубликовано: 30.03.1983

Авторы: Власов, Волосов, Гребешкова, Заяц, Лященко, Прокудин, Пустовалов, Романюха, Садыкова, Санакоев

МПК: C10M 3/02

Метки: горячей, давлением, металлов, смазка

...между частицами графита, что в совокупности значительно повышает смазочный эффект.Декстрин, триэтаноламин (ТЭА), стеарокс-б, водный раствор аммиака добавляются в смазку с целью улуч" щения качества поверхности обрабатываемого металла и для улучшения стабилизирующих свойств моноэтаноламида синтетических жирных кислот Фракции,ности смазки в процессе ее эксплуата. ции.Поставленная цель достигается тем, что.смазка для горячей обработки металлов, содержащая воду, графит, триэтаноламин и водный раствор аммиака, дополнительно содержит моноэтаноламид синтетических жирных кислот (СЖК) Фракции С, -С,ь, декстрин и неионогенное поверхностно-активное вещество (ПАВ) на основе полиоксиэтиленгликолевого эфира стеариновой ,кислоты при следующем...

Номер патента: 988740

Опубликовано: 15.01.1983

Авторы: Пустовалов, Ростовцев

МПК: B66C 1/42

Метки: захватное, труб

...шарнирно соединенных между собой. Части 4 тяг снабжены упорами- ограничителями 6, которые не позволяют заваливаться наружным частям 5 на части 4 жестких тяг в нерабочем состоянии. Наружные части 5 тяг имеют на одном конце поворотные крюки , связанные гибкими тягами 8 с блочной обоймой 1. Угол поворота крюков 7 в шарнирах ограничен упорами 9.Наружная часть 5 каждой тяги в месте сопряжения с частью 4 тяги выполнена с выступом 10, на котором закреплены равно- удаленно относительно продольной оси тяги два катка 1. Катки 12 закреплены вдоль продольной оси части 5. Катки 11 и 12 установлены выступающими над нижней поверхностью части 5 тяги, например, на 1/3 радиуса катка, для обеспечения качения по поверхности трубы.Захватное устройство...

Номер патента: 986582

Опубликовано: 07.01.1983

Авторы: Антропов, Пустовалов, Распопин, Скотаренко

МПК: B22D 11/14

Метки: горизонтальная, литья, непрерывного, полых, слитков

...из металлоцриемника 1, соединенного с кристаллизатором 2 при помощи трубчатой матрицы 3, в которой размещена вращающаяся оправка 4, Оправка 4 имеет канавку, нарезанную по винтовой линии, выполнена пустотелой и разманена на неподвижной втулке 5 с фланцем 6, в котором шарнирно установлена насадка 7 со штангой 8. Штанга 8 поджата при помощи пружины 9 и гайки 10 к торцу неподвижной втулки 5. Оправка 4 снабжена зубчатым венцом 11,посредством которого связана с приводом вращения (на чертеже не показан ).Штанга 8, связана с приводом (на чертеже не показан), который осушествля986582 4чество внутренней поверхности полого а слитка. 3ет ее перемещение по поверхности кону сов, общая вершина которых расположен в центре шарнирного соединения насадки...

Номер патента: 981351

Опубликовано: 15.12.1982

Авторы: Батьков, Власов, Горенштейн, Гребешкова, Дешин, Заяц, Лесечко, Лященко, Пустовалов, Романюха

МПК: C10M 7/04

Метки: давлением, металлов, смазка

...вид при25 ОС Температура застывания в пределах, С 65-бО Парафин в смеси с буроугольным во. ском способствует адгезии чешуек графита к поверхности металла, улучшая экранирующие свойства смазочного слояКроме того, буроугольный воск и парафин являются связующей добавкой, которая обеспечивает прочность брикета.Моноэтаноламид синтетических жирных кислот фракции С - С МЭА) - высокоэффективное ПАВ, повышает смазочный эффект за счет предотвращения смыва смазки водой, охлаждающей валки, и улучшения адгезионных свойств соста5 981351 ва. Снижает сопротивление сдвигу между частицами графита.Предлагаеюй состав смазки образует смесь, которая при 90-100 С находится в тестообразном состоянии ипосле остывания ее до комнатной температуры...

Номер патента: 974318

Опубликовано: 15.11.1982

Авторы: Карпов, Мурашев, Мухин, Полевщиков, Пустовалов

МПК: G02B 7/18

Метки: оптических, элементов, юстировки

...коническим отверстием, подпружиненную к корпусу оправу с хвостовиком и сферической опорой, установленной . в коническом отверстии корпуса, и. два регулировочных винта, один из которых связан с хвостовиком оправы, о т л и.ч а ю щ е е с я тем, что, с целью повышения удобства эксплуатации, в него введены ползун с клиновым скосом на боковой поверхности, установленный с возможностью перемещения в пазу корпуса и контактирующий со вторым регулировочным винтом со стороны, противоположной клиновому скосу, и толкатель, взаимодействующий одним концом с клиновым скосом полэуна, а другим - с хвостовиком оправы, причем хвостовик связан пружиной с первым винтом и со свободным концом толкателя, а ползун подпружинен к концу второго регулировочного...

Номер патента: 973979

Опубликовано: 15.11.1982

Авторы: Исаев, Мурашев, Пустовалов

МПК: F16H 21/14

Метки: крутящего, механизм, момента, передачи

...изображенпредлагаемый механизм, продольныйразрез; на фиг. 2 - сечение А-А нафиг, 1.Механизм содержит ведущий вал 1.на котором размещена управляющаявтулка 2 с торцовым продольным выступом 3 и ведомый вал 4. На обращенных друг к другу концах валов 1 и 4выполнены прорези 5 и 6, в которых 1 оразмещены пластины 7 и 8 с пазами 9и 10. Сквозь пазы 9 и 10 пропущены штифты 11 и 12. Концы пластин 7 и 8связаны сферическим шарниром 13, аконец 14 пластины 7 выполнен изогнутым в плоскости пластины, выступаю- .щим за наружную поверхность вала 1,введен в контакт с концом выступа3 втулки 2 и подпружинен пружиной 15 вдоль оси вала 1.2 оМеханизм работает следующим образом.Когда втулка 2 находится в крайнем левом положении, ведущий вал 1 вращается в...
