Сигнализатор уровня жидких сред

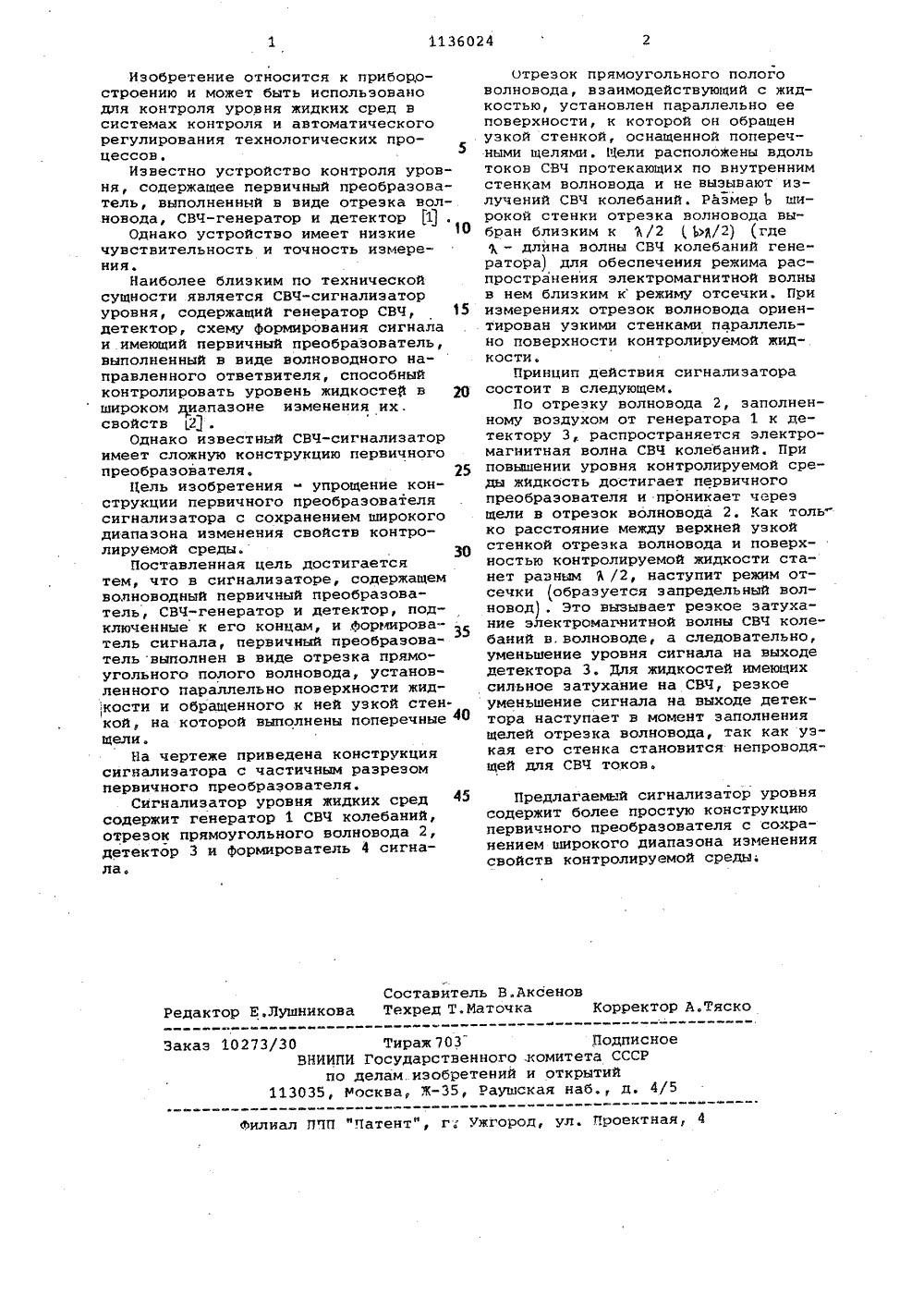

(19) 1111 4 ( 5 19 0 1 Р 2 3 / ИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 3409290/24-10 (22) 17,03.82 (46) 23.01.85, Бюл, Р 3 (72) Г,А.Дулатин, Н.Д.Пустовалов и Г.А.Балакишиев (71) Научно-исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промышленности (53) 681.128.8 (088.8) (56) 1, Патент США 9 3572119, кл. 73-290, 1971.2, Бензарь В.К., Романов А.В. Сверхвысокочастотные сигнализаторы предельного уровня жидких и сыпучих материалов. - "Механизация и автома тизация производства". М., 1972, М 10 (прототип),(54)(57) СИГНАЛИЗАТОР УРОВНЯ ЖИДКИХСРЕД, содержащий волноводный первичный преобразователь, СВЧ-генератори детектор, подключенные к его концам, и формирователь сигнала, о тл и ч а ю щ и й с я тем, что, сцелью упрощения конструкции, первичный преобразователь выполнен в видеотрезка прямоугольного полого волновода, установленного параллельно поверхности жидкости и обращенного кней узкой стенкой, в которой выполнены поперечные щели,1136024 Составитель В.АксеновРедактор Е.Лушникова Техред Т,Маточка Корректор А.Тяско Заказ 10273/30 Тираж 703 Подписное ЭНИИПИ Государственного, комитета СССР по делам. изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал П 1 П "Патент", г; Ужгород, ул. Проектная, 4 Изобретение относится к приборостроению и может быть использованодля контроля уровня жидких сред всистемах контроля н автоматическогорегулирования технологических процессов,5Известно устройство контроля уровня, содержащее первичный преобразователь, выполненный в виде отрезка волновода, СВЧ-генератор и детектор 1) .Однако устройство имеет низкиечувствительность и точность измерения,Наиболее близким по техническойсущности является СВЧ-сигналиэаторУровня, содержащий генератор СВЧ, 15детектор, схему Формирования сигналаи имеющий первичный преобразователь,выполненный в виде волноводного направленного ответвителя, способныйконтролировать уровень жидкостей в ;Яшироком диапазоне изменения их.свойств Р .Однако известный СВЧ-сигнализаторимеет сложную конструкцию первичногопреобразователя. 25Цель изобретения - упрощение конструкции первичного преобразователясигнализатора с сохранением широкогодиапазона изменения свойств контролируемой среды. 30Поставленная цель достигаетсятем, что в сигнализаторе, содержащемволноводный первичный преобразователь, СВЧ-генератор и детектор, подключенные к его концам, и Формирователь сигнала, первичный преобразователь выполнен в виде отрезка прямоугольного полого волновода, установленного параллельно поверхности жид;кости и обращенного к ней узкой стенкой, на которой выполнены поперечные 4 Ощели,На чертеже приведена конструкциясигнализатора с частичным разрезомпервичного преобразователя,Сигнализатор уровня жидких сред 45содержит генератор 1 СВЧ колебаний,отрезок прямоугольного волновода 2,детектор 3 и Формирователь 4 сигнала. отрезок прямоугольного полого волновода, взаимодействующий с жидкостью, установлен параллельно ее поверхности, к которой он обращен узкой стенкой, оснащенной поперечными щелями. Щели расположены вдоль токов СВЧ протекающих по внутренним стенкам волновода и не вызывают излучений СВЧ колебаний. Размер 5 широкой стенки отрезка волновода выбран близким к Ъ/2Щ/2) (где , - длина волны СВЧ колебаний генератора) для обеспечения режима распространения электромагнитной волны в нем близким к режиму отсечки, При измерениях отрезок волновода ориентирован узкими стенками параллельно поверхности контролируемой жидкости.Принцип действия сигнализатора состоит в следующем.По отрезку волновода 2, заполненному воздухом от генератора 1 к детектору 3 распространяется электромагнитная волна СВЧ колебаний. При повышении уровня контролируемой среды жидкость достигает первичного преобразователя и проникает через щели в отрезок волновода 2. Как только расстояние между верхней узкой стенкой отрезка волновода и поверхностью контролируемой жидкости станет равным/2, наступит режим отсечки образуется запредельный волновод). Это вызывает резкое затухание электромагнитной волны СВЧ колебаний в. волноводе, а следовательно, уменьшение уровня сигнала на выходе детектора 3. Для жидкостей имеющих сильное затухание на СВЧ, резкое уменьшение сигнала на выходе детектора наступает в момент заполнения щелей отрезка волновода, так как узкая его стенка становится непроводящей для СВЧ токов Предлагаемый сигнализатор уровня содержит более простую конструкцию первичного преобразователя с сохранением широкого диапазона изменения свойств контролируемой среды;
