Устройство для селекции признаков изображения

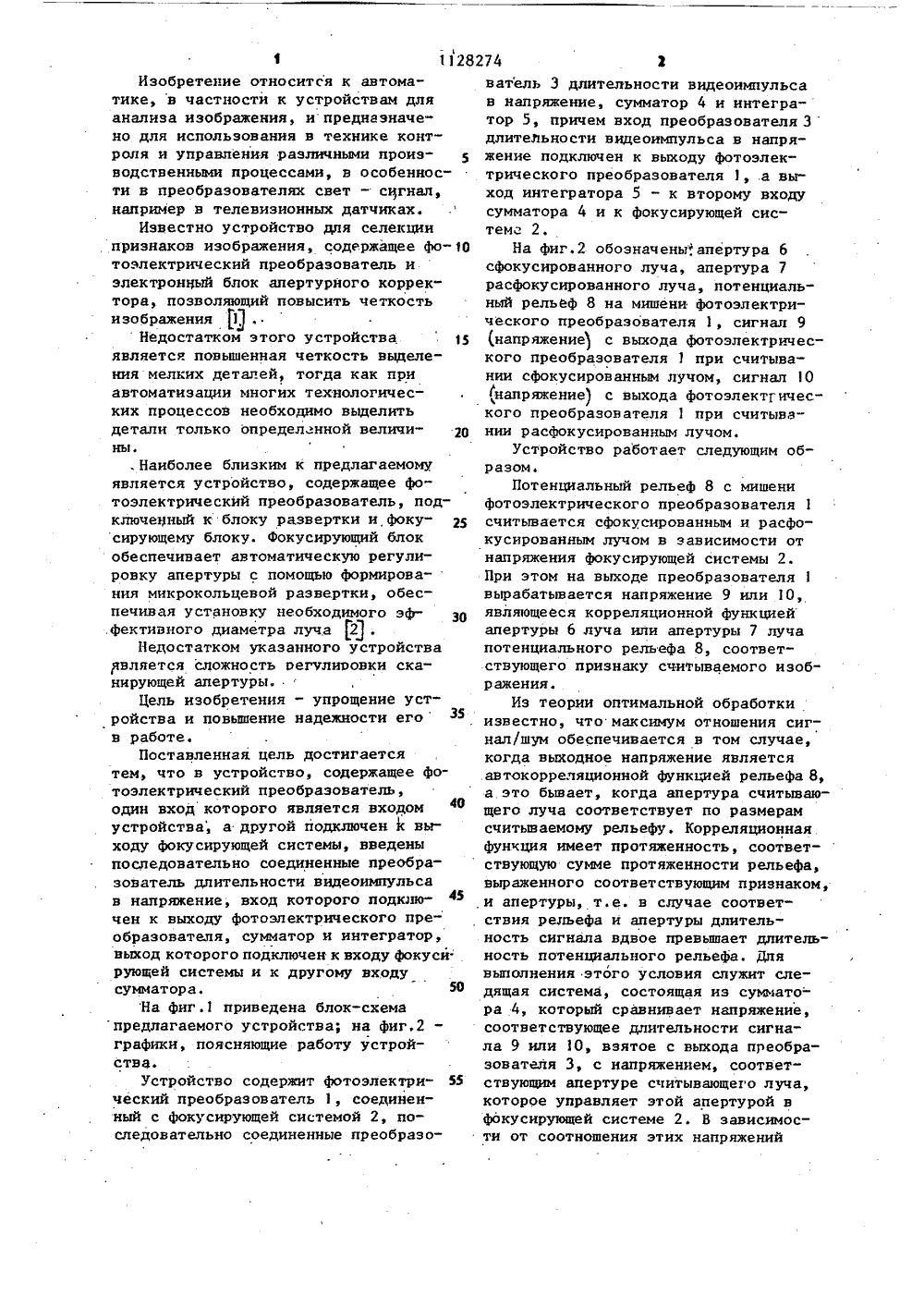

СОЮЗ СОВЕТСНИХСйиййшеи е св ГОСУД АРСТИЕННЦЙ00 ДЕЛАМ ИЭОБРЕТЕ ПИ 4-24 Бюл. В в, А.Н пов 2 08 ед. ШиаО, с.248 ие; П язь",тельство СССР11 00, 1971 2. АвторсВ 440681, кл(прототип). ащее 21) 3490513/222) 02.09,8246) 07.12.8472) Л,Н.МайорЕ.И.Балакире53) 68).327.56) 1. Телевидова П,В. М.,кое свиде606 С / (54)(57) УСТРОЙСТВО. ДЛЯ СЕ ПРИЗНАКОВ ИЗОБРАЖЕНИЯ, сод фотоэлектрический преобразователь, один вход которого является входом устройства, а другой подключен к выходу фокусирующей системы, о т л ич а ю щ е е с я тем, что, с целью упрощения и повышения надежности устройства, оно содержит последовательно соединенные преобразователь3длительности видеоимпульса в напряжение, вход которого подключен к выходу фотоэлектрического преобра-. зователя, сумматор и интегратор, выход которого подключен к входу фокусирующей системы и к другому входу сумматора.Изобретение относится к автома" тике, в частности к устройствам для анализа изображения, и предназначено для использования в технике контроля и управления различными производственными процессами, в особенности в преобразователях свет - сигнал, например в телевизионных датчиках.Известно устройство для селекции признаков изображения, содержащее фо тоэлектрический преобразователь и электронный блок апертурного корректора, позволяющий повысить четкость изображения Я .Недостатком этого устройства. . 15 является повышенная четкость выделения мелких деталей, тогда как при автоматизации многих технологических процессов необходимо выделить детали только определ анной величины е. Наиболее близким к предлагаемому является устройство, содержащее фотоэлектрический преобразователь, подключенный к блоку развертки и фокУ сирующему блоку. Фокусирующий блок обеспечивает автоматическую регулировку апертуры с помощью формирования микрокольцевой развертки, обеспечивая установку необходимого эф- З 0 .фективного диаметра луча 2 Д .Недостатком указанного устройства является сложность регулировки сканирующей апертуры.Цель изобретения - упрощение устройства и повышение надежности егов работе.Поставленнаа цель достигается тем, что в устройство, содержащее фотоэлектрический преобразователь, один вход которого является входом40 устройства, а другой подключен к выходу фокусирующей системы, введены последовательно соединенные преобразователь длительности видеоимпульса в напряжение, вход которого подклю чен к выходу фотоэлектрического преобразователя, сумматор и интегратор, выход которого подключен к входу фокуси рующей системы и к другому входу сумматора. 50На фиг.1 приведена блок-схема предлагаемого устройства; на фиг,2- графики, поясняющие работу устройства.Устройство содержит фотоэлектри ческий преобразователь 1, соединенный с фокусирующей системой 2, последовательно соединенные преобразователь 3 длительности видеоимпульса в напряжение, сумматор 4 и интегратор 5, причем вход преобразователя 3 длительности видеоимпульса в напряжение подключен к выходу фотоэлектрического преобразователя 1 а вы" ход интегратора 5 - к второму входу сумматора 4 и к фокусирующей системе 2,На фиг.2 обозначены",апертура 6 сфокусированного луча, апертура 7 расфокусированного луча, потенциальный рельеф 8 на мишени фотоэлектрического преобразователя 1, сигнал 9(напряжение) с выхода фотоэлектрического преобразователя 1 при считывании сфокусированным лучом, сигнал 10 напряжение) с выхода фотоэлект 1 ического преобразователя 1 при считывании расфокусированным лучом.Устройство работает следующим образом,Потенциальный рельеф 8 с мишени фотоэлектрического преобразователя 1 считывается сфокусированным и расфокусированным лучом в зависимости от напряжения фокусирующей системы 2. При этом на выходе преобразователя 1вырабатывается напряжение 9 или 10, являющееся корреляционной функцией апертуры 6 луча или апертуры 7 луча потенциального рельефа 8, соответствующего признаку считываемого изображения.Из теории оптимальной обработки известно, что максимум отношения сигнал/шум обеспечивается в том случае,когда выходное напряжение является автокорреляционной функцией рельефа 8, а это бывает, когда апертура считывающего луча соответствует по размерамсчитываемому рельефу. Корреляционнаяфункция имеет протяженность, соответствующую сумме протяженности рельефа,выраженного соответствующим признаком,и апертуры, т.е. в случае соответствия рельефа и апертуры длительность сигнала вдвое превышает длительность потенциального рельефа. Для/выполнения этого условия служит следящая система, состоящая из суммато- ра 4, который сравнивает напряжение, соответствующее длительности сигнала 9 или 10, взятое с выхода преобразователя 3, с напряжением, соответствующим апертуре считывающего луча, которое управляет этой апертурой вфокусируиищей системе 2. В зависимости от соотношения этих напряжений
