Подкопаев

Номер патента: 380192

Опубликовано: 23.09.1985

Авторы: Бобков, Подкопаев, Червякова

МПК: G09B 19/06

Метки: изучения, иностранных, обучающая, языков

...блоком 33 управления,блоком 38 памяти и блоком 42 сигнализации в зависимости от качестваответов при работе с несколькимипрограммами по одной теме. Это позволяет сильному учащемуся за однои то же время выполнить больше тренировочных упражнений, что расширяетдиапазон использования машины и еедидактические воэможности.Кроме вертикальной кодовой развертки на двадцать номеров, блок 33управления и блок 38 памяти позволяютпри использовании групп переключателей осуществить горизонтальнункодовую развертку по каждой издвадцати строчек 28 карты 48 или полюбой строчке 28 по желанию преподавателя-программиста. Горизонтальная кодовая развертка предназначенадля контроля правильности выполненного перевода с одного языка на друг.й или для...

Номер патента: 1178898

Опубликовано: 15.09.1985

Авторы: Грабчак, Островский, Подкопаев

МПК: E21D 5/00

Метки: возведения, выработках, крепи, круглого, сечения

...витков гибкого упругого крепящего элемента 6 к стенкам 55 выработки круглого сечения 4 осуществляют за счет окружной силы Р, приложенной к раскручиваемому витку 98 2в месте схода его с барабана 5 в точке А (Фиг. 3 а ). Окружная сила РвозниКает от вращающегося моментаМвр, создаваемого буровой установкой,и направлена по касательной линиив сторону эакрепляемых стенок выработки, Окружная сила Р, действуяна раскручиваемый виток 6, стремитсясдвинуть его, но жестко зафиксированный внешний конец в точке В удерживает его на месте в неподвижном положении, При этом в точке В возникаетсила реакции В., направленная по касательной линии противоположно окружной силе Р также в сторону закрепляемых стенок выработки, В результате действия окружной силы...

Номер патента: 1176335

Опубликовано: 30.08.1985

Авторы: Колесов, Подкопаев, Толстяков, Шумский

МПК: G06F 11/26

Метки: диагностированием, тестовым, цифровая

...и обеспечиваютсинхронность работы блоков буфернойпамяти 10 и 11 и запоминающих блоков14 и 15 основного и вспомогательноговычислительных устройств 8 и 9, атакже генератора 1 тестовых воздейстОвий и блока 23 хранения эталонныхреакций,При наличии на управляющем входекаждого из коммутаторов управляюще:го импульса на выход коммутатора 45 поступает сигнал с первого из его входов, а при отсутствии - со второго. В нечетных так.ах сигнал с информационного входа системы через коммутатор 2 поступает на вход ос новного вспомогательного устройства, а тестовый сигнал с выхода генератора 1 тестовых воздействий через ком" мутатор,3 - на вход вспомогательного вычислительного устройства 9 и фик сируетс" в блоках памяти 10 и 11 соответств"нно. В...

Номер патента: 1169002

Опубликовано: 23.07.1985

Авторы: Голованов, Гусев, Луговой, Подкопаев, Рождественский, Червякова, Шуньков

МПК: G09B 7/04

Метки: обучающая

...Для этого он либо выбираетодну из семи стабильных программ 1, 11,111, 17, Ъ, И, И 1 узла 2 памяти, либонабирает программу на программаторе 4.Для увеличения заданий одного упражне 35ния преподаватель имеет возможность расширить до любого объема стабильную программу за счет одновременного использования нескольких стабильных программ изсеми существующих.Используя блок 5 (фиг. 5), преподава 40 тель может ограничить количество заданий,например до 7, 15 и т.д. Сигнал, соответству)ющий заданному количеству заданий, выбранному преподавателем, с блока 2 управления поступает на схему 24 сравнения. Изблока 9 ввода ответов на счетчик 23 поступает сигнал, соответствующий количеству введенных учащимся ответов, которыйдалее поступает на схему...

Номер патента: 1163329

Опубликовано: 23.06.1985

Авторы: Колесов, Подкопаев, Сошин, Шумский

МПК: G06F 11/26

Метки: диагностирования, линейных, непрерывного, систем, тестового, цифровых

...которого соединен с выходом второго формирователя контрольных разрядов, выходвторого блока вычитания соединен свходом второго формирователя контрольных разрядов и является выходом реакций на входные воздействия устройства,каждый из них может быть реализованна 2 комбинационных сумматорах по заданному модулю, где 1 - размерность(число компонент )выходного вектора5 вспомогательной цифровой системы 9,чЕсли в векторе выхода основноицифровой системы 8 требуется обнаружение однократной ошибки, то Х = 1,формирователь 1 О (11) контрольных10 разрядов - комбинационный сумматор счислом входов, равным размерностивыходного вектора основной цифровойсистемы 8, Блоки 2, 4 и 3, 5 являются асинхронными безынерционными уст 15 ойствами покомпонентного...

Номер патента: 1140783

Опубликовано: 23.02.1985

Авторы: Беляева, Нечушкин, Подкопаев, Федоров

МПК: A61H 39/00

Метки: ангиографии, аппарата, опорно-двигательного, проведения

...тем, что согласно способу проведения ангиографии опорно-двигательного аппарата, перед введением контрастных 25 препаратов воздействуют на 1-2 точки акупунктуры общего действия и одну аурикулярную точку, при этом через каждые 5-10 мин на протяжении всей процедуры проводят периодичес- З 0 кое вращеНие игл.Способ осуществляется следующим образом.За 20 мин до пункции сосудавводят иглы вточке акупунктуры хэ З 5 у, тай-юань и аурикулярную точку шэнь-мэнь при ангиографии верхних конечностей, .в точки цзу-сань-ли, сань-инь-цзяо и аурикулярную точку.шэнь-мэнь при ангиографии нижних 40 конечностей. Периодическое вращение. игл осуществляют через 5-10 мин, что зависит от травматичности манипуляций и общего состояния больного.П р и м е р ....

Номер патента: 1122713

Опубликовано: 07.11.1984

Авторы: Борисенко, Корнев, Куликов, Лебедев, Подкопаев, Шепелев, Щербаков, Юматов

МПК: C21D 1/773

Метки: металлических, химико-термической

...тепловомувоздействию, нагреваясь до высокихтемператур,Вследствие этого увеличиваетсятемпература на штанге, что приводитк нагреванию ее вакуумного уплотнения и быстрому выходу иэ строя какуплотнения, так и самой штанги.Все это значительно снижает надежность устройства в работе.Цель изобретения - повьппение надежности и упрощение устройства.Поставленная цель достигаетсятем, что устройство для химико-термической обработки металлических изделий, содержащее нагревательную вакуумную печь, муфель с изолирующейкрышкой, вакуумный затвор с уплотнением, совмещенные камеры эагрузкивыгрузки и закалки, механизм загрузки, выполненный в виде приводнойштанги, жестко соединеннойс изолирующей крьппкой муфеля, изагрузочной корзины, снабжено...

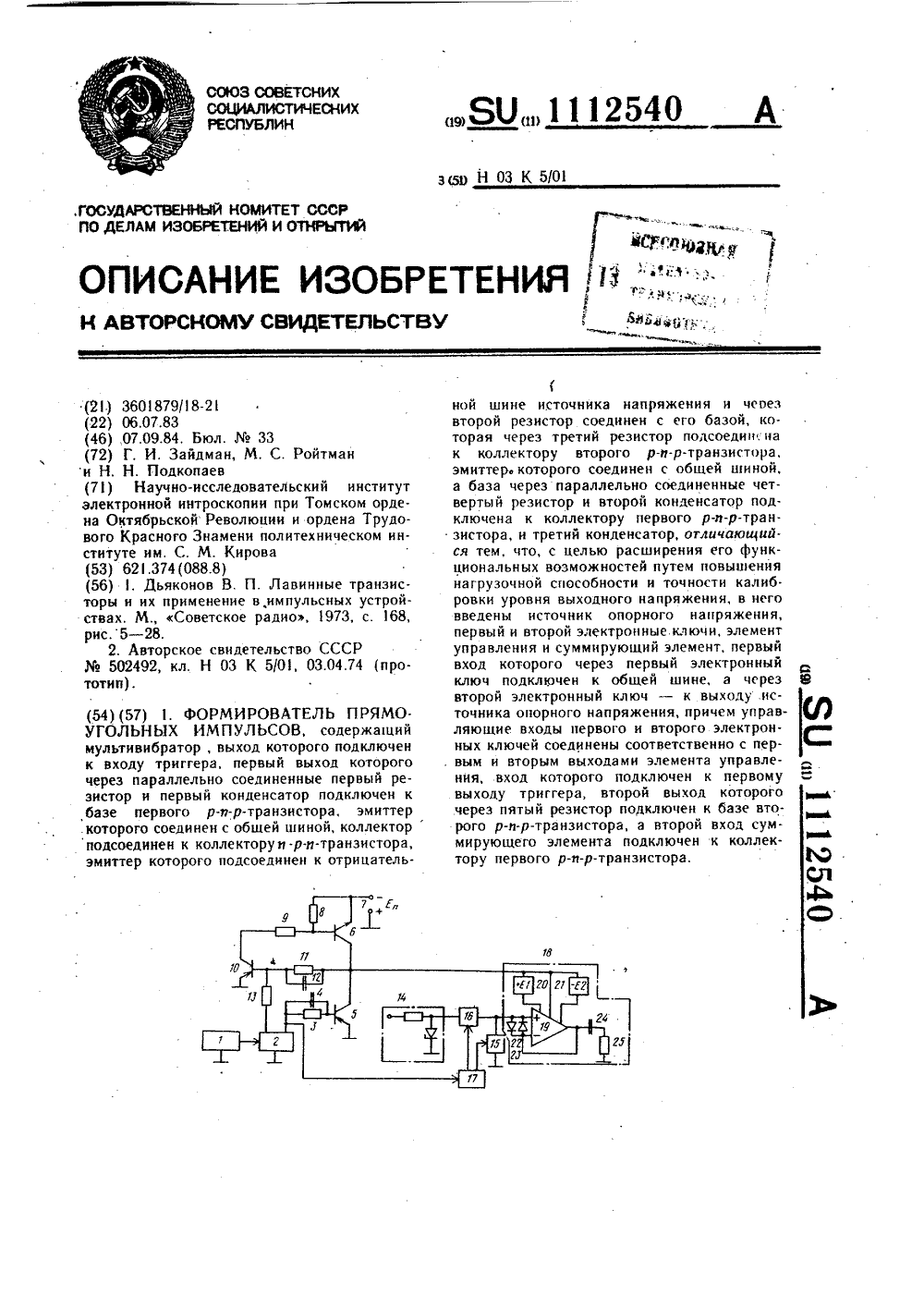

Номер патента: 1112540

Опубликовано: 07.09.1984

Авторы: Зайдман, Подкопаев, Ройтман

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...включенные диоды подключен к его неинвертнрующему. входу, а через последовательно соединенные третий конденсатор и шестой резистор - с общей шиной.На чертеже приведена принципиальная электрическая схема предлагаемого устройства.Устройство содержит мультивибратор 1, выход которого подключен к входу триггера 2, а его первый выход через параллельно соединенные первый резистор 3 и первый конденсатор 4 - к базе первого р-и-р-транзистора 5, эмиттер которого соединен с об10 15 25 30 35 40 45 щей шиной; коллектор подсоединен к кол.лектору л -р-и-транзистора 6, эм иттер которого подсоединен к отрицательной шине 7 источника напряжения и через второй резистор 8 соединен с базой его, которая через третий резистор 9 подсоединена к коллектору...

Номер патента: 1108451

Опубликовано: 15.08.1984

Авторы: Байда, Гладков, Подкопаев, Семеренко, Шпилевой

МПК: G06F 11/00

Метки: блоках, дефектов, логических, поиска

...генератор импульсов, три триггера, дешифратор, три элемента И,пять элементов ИЛИ, причем выход генератора импульсов соединен с первыми входами первого и второго элементов И, второй вход и выход первого элемента И соединены соответственно с прямым выходом первого триггера и со входом первого распределителя импульсов, первый - пятый выходы которого соединены соответственно с первыми входами первого - четвертого элементов ИЛИ и с шестым выходом блока управления, единичный вход первого триггера соединен с четвертым входом блока управления и нулевым входом третьего триггера, единичный вход и инверсный выход которого соединены соответственно со вторым входом блока управления и с первым входом третьего элемента И,выход которого...

Номер патента: 1003581

Опубликовано: 30.06.1984

Авторы: Буланов, Крестовский, Одинец, Подкопаев

МПК: E21B 10/22

Метки: бурового, долота, опора, шарошечного

...на цапфе и в шарошке, между радиально-упорными подшипниками размещены радиальные подшипник качения иподшипник скольжения со сферической 40 опорной поверхностью, при этом ради 45 альный подшипник качения установленна подшипнике скольжения.На чертеже схематически показанапредлагаемая опора, разрез. Опора содержит беговые дорожки шарошки 1 с породоразрушающими элементами 2 и цапфы 3, радиально-упорные подшипники 4 и размещенные между ними радиальные подшипники скольжения 5,и качения б с внутренней обоймой 7,при этом опорная поверхность подшипника скольжения 5 выполнена сферической с центром на продольной оси шарошки.ВНИИПИ Заказ 4036/4Филиай ШШ теат, Г, Уз ав.йй эювгород,ул.Проехтвая, 4 Радиально-улорные подшипники 4 закреплены в шарошке с...

Номер патента: 1073177

Опубликовано: 15.02.1984

Авторы: Подкопаев, Солимгоров, Телековец

МПК: B66B 17/08

Метки: подъемник, скиповый

...и подьем цу ю лебедку с тяговыми канатами 12 .Недостатком данного подъемника является загрузка скипа с применением бульдозеров цли лругого подобного оборудования.Пель изобретения - снижение энергоемкости путем обеспечения использованиялс белки лля загрузки скина,11 остацлеццая цель достигается тем, чтов скицовом подъемнике, содержагцем скип,направля)опцие ц подъемную лебедку с тяговыми канатами, передняя стенка скина выполнена с ьемной, соединена с тяговымиканатами ц с)абжеца рукоятками вожлецияес црц горизонтальном перемещении. 25На фиг, 1 изображен подъемник, об)цгпйвцл; ца фцг. 2 - то же, в момент заг рузкискина.Скицовой цолъемцик состоит из скина 1,оцорць 1 с ролики когороп) уста цов. ець) ца 7)гнаправляющих 2, лебедки...

Номер патента: 1057029

Опубликовано: 30.11.1983

Авторы: Изергин, Панков, Подкопаев, Полищук, Умнов

МПК: A61F 1/06

Метки: кисти, протез

...осуществляет ступенчатую Фиксацию пальцев протеза только в одном-двух положениях, чо также снижает его функциональные воэможности.Известен также протез кисти, со-держащий корпус приемной гильзы, блок четырех пальцев, первый палец с управляющей тягой, а также механизм Фиксации, расположенный в первомпальце и выполненный в виде зубчатого тормозного сектора, закрепленного на корпусе, двух шарнирна установленных на оси подпружиненных собачек, соединенных с тягой, причемблок четырех лальцев и первый палецсоединены кинематически и связаныс управляющей тягой 2 ,Недостатками известного протезаявляются наличие двух управляющихтяг, усложняющих управление протезом, и ступенчатость фиксированныхположений пальцев, что снижает егофункциональные...

Номер патента: 1024794

Опубликовано: 23.06.1983

Авторы: Колокольчиков, Подкопаев, Труфанов

МПК: G01N 3/08

Метки: анизотропного, испытания, образцов, одноосное, призматических, сжатие

...образцов иэ анизотропного материала на одноосное сжатиек испытательной машине, содержащеедве предназначенные для взаимодействия с захватами испытательной машинысамоустанавливающиеся плиты с подвижными гранями, тензодатчики, предназначенные для закрепления на.гранях испытуемого образца в заданныхнаправлениях, и регистрирующие приборы, снабжено установленными на подвижной части однсй иэ плит и свя.занными с регистрирующей аппаоатурой по крайней мере четырьмя парами преобразователей линейных перемещений, чувствительные элементы лежат в одной плоскости и предназначены510 для попарного взаимодействия с соот-ветствующими гранями образца.На фиг. 1 изображено описываемоеустройство, вид сбоку; на фиг, 2схема наклейки тенэодатчиков на Фиг....

Номер патента: 805743

Опубликовано: 30.05.1983

Авторы: Бондаренко, Гаммерман, Данилов, Дюжин, Кивилис, Подкопаев, Цейтлин

МПК: G01F 25/00

Метки: воспроизведением, газа, единицы, жидкости, испытательная, передачей, расхода, расходомерная

...обеспечения одновременной по"верки расходомеров жидкости и расходомеров газа, а также увеличения рабочего давления газа до необходимыхзначений.Поставленная цель достигается тем,что резервуар хранения жидкости выполнен в виде отдельных отсеков почислу модулей, а каждый отсек разделен на две герметичные и одинаковыепо оЬъему камеры с газовыми и жидкост.ными полостями, причем жидкостные полости каждого отсека через переключатели потока подключены к набору образцовых расходомеров и к напорнойсистеме, а газовые полости - к входуи выходу дополнительно введенногоиспытательного участка для расходомеров газа. Кроме того, газовая полость исходного образцового средстваизмерения расхода подключена к входуиспытательного участка для...

Номер патента: 1019315

Опубликовано: 23.05.1983

Авторы: Мешков, Подкопаев

МПК: G01N 29/04

Метки: механических, образца, свойств

...каждой частоты и по этимдвум зависимостям определяют механические характеристики образца 2.Однако известный способ не позволяетс достаточной точностью определять характеристики релаксационного спектра, Этообусловлено дискретностью измерения значений внутреннего трения в зависимостиот температуры,Целью изобретения является повышение информативности контроля за счет определения характеристик релаксационногоспектра.Эта цель достигается тем, что согласноспособу контроля механических свойствобразца, заключающемуся в том, что исследуемый образец нагревают, возбуждаютв нем на двух заданных частотах упругиеколебания, измеряют амплитуды колебанийобразца в зависимости от температуры длякаждой частоты и по этим двум зависимос.;.тям определяют...

Номер патента: 1017664

Опубликовано: 15.05.1983

Авторы: Подкопаев, Сидоренко

МПК: B66F 19/00

Метки: грузов, зданий, перемещения, проемы

...20 что в устройстве для перемещения грузов в проемы зданий на несущую раму установлен ступенчатый барабан с тяговым канатои и приводныи тросом с карабинами, взаимодействующими с си ловой петлей, при этом грузовая площадка соединена с концами тягового каната.На фиг.1 показана подача груза на грузовую площадкуа на фиг.2 - уст- Зл ройство, вид сверху; нв фиг.3 - схема эапасовки тягового каната и приводного троса; на фиг,4 - приводной трос с карабинами.устройство содержит несущую раму 1 З35 с ограждением 2 и грузовую площадку 3, установленную на несущей раме 1 с воэможностью перемещения. На несущей раме 1 установлены ступенчатый барабан 4 и блок 5 с запасованным на них тя" говым канатом 6, концы .которого закреплены на барабане 4. Тяговый...

Номер патента: 1015324

Опубликовано: 30.04.1983

Авторы: Колокольчиков, Подкопаев

МПК: G02B 5/10

Метки: зеркало, параболическое, расстоянием, регулируемым, фокусным, цилиндрическое

...прогибом отрицательной кривизны,Поверхность изогнутого зеркала при этом 4принимает "седлообразную" форму. Этоприводит к расфокусированию отраженногозеркалом излуче ния.Цель изобретения - уменьшение расфокусиромния излучения и уменьшениевеса зеркала.Поставленная цель достигается тем,чо в цилиндрическом параболическомзеркале с регулируемым фокусным расстоянием, содержащем упругую пластинус отражающим передним слоем и нвотражающим задним слоем и механизм регулировки фокусного расстояния зеркала,включающий две пары параллвльных стер жнвй, два параллельных хомута, опорныйблок, микромвтрический винт, причем однапара стержней закреплена в опорном блоке и контактирует с неотражающей поверхностью зеркала,а другая пара стержней,...

Номер патента: 1008403

Опубликовано: 30.03.1983

Авторы: Баранов, Куренкова, Подкопаев, Соркин, Яновский

МПК: E21B 10/36

Метки: бурения, забойный, инструмент, скважин, ударно-вращательного

...постепенно изнашиваются.При вращении забойного инструмента буровая коронка также все время вращается, однако отсутствие осевого усилия на нее практически исключает в процессе вращения износ рабочих лезвий коронки в результате трения перемещения по забою.Периодически происходит удар бойка по торцу хвостовика коронки, и рабочие участки твердосплавных вставок внедряются в породу. Так как удар во времени происходит практически мгновенно, то износ твердо- сплавных вставок коронки происходит только в результате такого удара и последующего за ним внедрения вставок в породу. 1008403Изобретение относится к горной промышленности, а именно к забойному инструменту для бурения скважин ударно-вращательным способом,Известен забойный инструмент для...

Номер патента: 1002877

Опубликовано: 07.03.1983

Автор: Подкопаев

МПК: G01M 15/00

Метки: верхней, внутреннего, двигателя, мертвой, поршневого, сгорания, точки

...двигателя.Метки наносят путем намагничивания участка детали, жестко сопряженной с. коленчатым валом.На чертеже представлено устройство для осуществления предлагаемого способа.Коленчатый вал двигателя 1 проворачивается электрической машиной, например, электростартером 2. Ток, потребляемый электростартером от источника, например аккумулятора 3, измеряется датчиком тока ч. Сигнал датчика тока 1 усиливается усилителем 5. Переменная составляющая сигнала, пропорциональная току стартера, через конденсатор 6 поступает на устройство 7 Формирования импульсов ВМТ в мо877 3 1002менты времени, соответствующие амплитудным значениям тока, Эти импульсычерез переключатель 8 в положении "Записьн поступают на магнитную головку9, осуществляющую, запись...

Номер патента: 983710

Опубликовано: 23.12.1982

Авторы: Колесов, Подкопаев, Сошин, Толстяков

МПК: G06F 11/22

Метки: диагностирования, динамических, линейных, непрерывного, систем, тестового

...на вход линейнойдинамической системы 9., где они обрабатываются в соответствии с функциейэтой системы. Одновременно на входдополнительной динамической. системы10 поступает разносТь входного и тестового сигналов, образующаяся навыходе блока 7 вычитания. Выходные 65 сигналы основной 9 и дополнительной 10 динамических систем складываются в сумматоре б и вычитаются в блоке 8 вычитания. Результаты этих операций умножаются на 2 " с помощью блоков 1 и 2. В итоге на выходе 12 формируется реакция линейной динамической системы 9 на входной сигнал, а на выходе блока 2 умножения на 2 - реакция на тестовый сигнал, которая сопоставляется на блоке 4 сравнения с эталонной реакцией, поступающей с выхода эталонных реакций генератора 3.Пусть входной...

Номер патента: 974138

Опубликовано: 15.11.1982

Авторы: Вагин, Мешков, Подкопаев, Труфанов

МПК: G01H 1/00

Метки: амплитудно-частотных, диссипативных, колебаний, образцов, характеристик

...1,разъемную печь 3 и соосно размещенные 35по обе стороны и установленные наосновании с помощью держателей вибровозбудитель 4, вибродатчик 5 с прикрепленными к ним нитями 6 и 7, предназначенными для создания акустической, Щ 0связи вибровозбудителяи вибродатчикас образцом, и натянутыми между вибровозбудителем 4 и вибродатчиком.5, иторцами образца 8, закрепленногов средней его части зажимом 9, емкоотей 10 и 11 с .жидкостью, например сминиральным маслом, установленнымина основании 1, причем держателивыполнены в виде поплавков 12 и 13,каждый из которых помещен в емкость10 и 11, и упругих элементов 14 и 15связывающих вдоль нитей 6 и 7 вибро,возбудитель 4 и вибродатчик 5 с основанием 1.Устройство работает следующимобразом.Напряжение...

Номер патента: 972220

Опубликовано: 07.11.1982

Авторы: Габриелев, Подкопаев, Чечет

МПК: G01F 1/00

Метки: двигателя, многоцилиндрового, работающего, расхода, топлива, форсунку

...ЮАиеиАющгй ЮУ/УЮЭ/ Составитель Т. БелавфваТехред И. Верес КТираж 673 Птвенного комитета СССРретеннй н открытий35, 1 заушская наб., д. 4/5г. Ужгород, ул. Проектная, 4 орректор Н. Бурякодпнсное Измеритель количества топлива, клапан и гидроцилиндр включены последовательно в магистраль 5 подачи топлива в топливный насос высокого давления (ТНВД) 6. Клапан и гидроцилиндр имеют электромагнитный привод, посредством которого они приводятся в действие от блока 4 управления.Блок управления запоминает заданное число циклов измерения, осуществляет закрытие клапана 2 в начале измерения, обеспечивает отключение подачи топлива в не контролируемые форсунки и впрыск топлива только через контролируемую форсунку в процессе измерения, производит подсчет...

Номер патента: 971313

Опубликовано: 07.11.1982

Авторы: Панков, Подкопаев, Полищук

МПК: A61F 1/06

Метки: кисти, протез

...подпружиненных собачек 9, установленных на общей оси 10.Причем собачки снабжены гибкой тягой 11 расЖиксации пальцев и пружинами 12, 1 О зубья собачек смещены друг относительно друга на расстояние, равное Ь и где 1 - шаг зубьев сектора, а И - число собачек.Протез работает следуюццгм образом., При натяжении тяги 7 первый палец 2 и блок 4 поворачиваются на осях 3 и 5 навстречу друг другу, осуществляя движение схвата. Приэтом зубья подпружиненных собачек 9 скользят по сек- щ тору 8, последовательно занимая под воздействием пружины 12 соответствующие выемки. При.расслаблении тяги 7 пальцы протеза под воздействием пру жины 6 раскрываются на малый угол и стопор ный зуб одной из собачек 9 упирается в зуб сектора 8. Таким образом, пальцы...

Номер патента: 958895

Опубликовано: 15.09.1982

Авторы: Габриелев, Готовская, Подкопаев, Чечет

МПК: G01M 15/00

Метки: дизеля, отключения, подачи, топлива, цилиндры

...(фиг. 2).Устройство подключается к топливному насосу 3 через штуцер 8 только на время диагностирования двигателя и работает с электронным блоком (не показан), согласующим фазы работы клапана 1 и гидравлического пульсатора 2.Устройство работает следуюшим образом, В определенный момент времени, соответствующий началу впуска топлива для секции топливного насоса, обслуживающей диагностируемый цилиндр двигателя от команды с электронного блока управления, закрывается клапан 1, прекрашая доступ топлива к насосу 3. В этот же момент срабатывает электромагнит 6, перемещая пор.2 ровскийКорректор И.МускаПодписноеитета СССРоткрытийя наб., д. 4/5ул. Проектная, 4 итель П, П А. Бойкас 887 Редактор Н. Киштулинец Заказ 6763/56 ир ВНИИПИ Государспо делам...

Номер патента: 948875

Опубликовано: 07.08.1982

Авторы: Подкопаев, Сидоренко

МПК: E04H 12/34

Метки: грузов, зданий, приема, проемы

...перемещения и фиксации поворотных частей,который состоит иэ планки 8, шарнирно связанной с поворотными час 5 тями 4, винта 9 для перемещения план. ки 8, гайки 1 О с храповым колесом 1 и собачки 12.Устройство работает следующим образом. оПри подъеме груза консольным краном, установленным на крышке здания или в оконном проеме вышележащего этажа, расположенного по одной вертикали с оконным проемом, в котором смонтировано устройство для приема грузов, грузовая площадка 3 находится внутри здания, Выступающие из оконного проема части 4 направляющих 2 занимают положение, параллельное наружной плоскости стены здания. Груз беспрепятственно поднимается на 20- 30 см выше верхней отметки грузовой площадки 3. Вращением гайки 10 перемещают винт 9...

Номер патента: 909100

Опубликовано: 28.02.1982

Авторы: Арестов, Линдо, Одинец, Подкопаев, Саркисян

МПК: E21B 10/16

Метки: орган, породоразрущающий

...цилиндрическое основание 5 ирабочую часть 6, и хвостовика 7. Приэтом отношение высоты цилиндрическогооснования головки 5 к высоте вставки 3равно от 0,6 до 1,4. Глухие ступенчатыеотверстия 2 имеют буртики 8, на которые устанавливаются металлические вставки 3. Причем наружный диаметр вставки 3 равен диаметру цилиндрическогооснования 5 износостойкого породоразрушающего зубка 4. Наибольший диаметр отвер 35стия 2 равен диаметру цилиндрического основания 5 износостойкого породоразрушающего зубка 4, а наименьший диаметрдиаметру хвостовика 7 износостойкогопородоразрушающего зубка.Износостойкие породоразрушающиезубки 4 закрепляют в корпусе 1 следующим образом.Предварительно в глухие ступенчатые отверстия 2 устанавливают металли 45ческие вставки...

Номер патента: 903527

Опубликовано: 07.02.1982

Авторы: Лохач, Подкопаев, Устюжанинов

МПК: E04G 3/10

Метки: люлька

...сбрасывания.На фиг. 1 изображена люлька с узлом, имитирующим обрыв каната, общий вид; на фиг. 2 - узел, общий вид; на фиг. 3 - узел, имитирующий обрыв каната, вид сбоку.Люлька состоит из каркаса 1, на котором расположены ловители 2, упоры 3 и блок 4, на который запасовывают петлю грузового каната 5. Один конец грузового каната 5 закрепляют на конце консоли 6, а второй наматывают на лебедку 7, расположенную на консоли 6. Устройство 8, ими 9035273тирующее обрыв каната, состоит из планок 9, оси 10, на которой расположен блок 11, испытательного каната 12, один конец которого крепится на оси 13, а в отверстие второго конца вставляется рычаг 14.Для испытания работы ловителей 2 петлю грузового каната 5 снимают с блока 4 и запасовывают в блок...

Номер патента: 901452

Опубликовано: 30.01.1982

Авторы: Александров, Буланов, Ермолаев, Кутузов, Подкопаев, Тедеев

МПК: E21B 7/28

Метки: расширения, скважин

...буровую коронку 1,хвостовик 2, который снабжен конической втулкой 3 с продольным пазом 4, ипереходник 5, в котором выполненонаклонное конусное отверстие 6, вход 15ное отверстие которой расположено наторце переходника 5, при этом торецпереходника 5 выполнен скошенным.В продольном пазу 4 коническойвтулки 3 свободно размещен направля 2 Оющий палец 7, закрепленный на переходнике 5 и расположенный в конус"ном отверстии 6. Переходник 5 соединен через трубу 8 с буровым ставом 9.На переходнике 5 свободно размещено опорное кольцо 10 с коническойбоковой поверхностью 11, за которую закрепляется обсадная колонна 12при этом труба 8 своим торцом опиЗОрается на опорное кольцо 10.Бурение скважин осуществляетсяследующим образом,Буровой став 9, труба 8,...

Номер патента: 900940

Опубликовано: 30.01.1982

Авторы: Биркан, Лемешко, Мечик, Подкопаев

МПК: B22C 13/08

Метки: жидкоподвижной, литейных, облицованных, смесью, форм

...над дозатором 14.59Устройство для изготовления облицованных жидкоподвижной смесью литейных Форм работает следующим образом.до установки металлического кожу" 55 ха 11 модель 7 и подмодельная плита 6 покрываются составом от прилипаести жидкоподвижной смеси к оснаст"по штырям 9 устанавливается кожух 11, на него - шиберный затвор 15, а затем - дозатор 14. Установка кожуха 11, шиберного затвора 15 и дозатора 14 осуществляется механизмом, расположенным вне устройства. Система фиксируется прижимным устройством 18. При закрытом шиберном зат" воре 15 в дозатор 14 заливается жндкоподвижная пенообразная смесь, объем которой берется из расчета, чтобы модель 7 была погружена в смесь не менее, чем на 50-60 по высоте., Указанное количество смеси...

Номер патента: 898035

Опубликовано: 15.01.1982

Авторы: Латышев, Подкопаев, Тихонов, Яновский

МПК: E21B 10/46

Метки: армирования, вставками, инструмента, породоразрушающего, твердосплавными

...припоя, уровень которой совпадает с уровнем основной ванны, исключает возможность вытекания припоя из зазора, Пустоты, возникающие в зазоре, в результате вывода газовых пузырей, флюсов и шлаков заполняются припоем, поступающим из дополнительной ванны, сообщающейся с паяльной ванной (принцип сообщающихся сосудов). Кроме того, предлагаемый способ обеспечивает возможность контроля заполнения при898035образуется шов высокого качества без газовых пузырей и шлаковых включений,Предлагаемый способ армирования породоразрушающего . инструмента повышает надежность крепления твердосплавных вставок в корпусе коронки. Формула изобретения 3поем зазора, ог ределяемого по верхнему уровню припоя в дополнительной ванне.На чертеже изображено устройство, реа...
