Пилипенко

Номер патента: 1301840

Опубликовано: 07.04.1987

Авторы: Борисов, Евтушенко, Каленик, Малыченко, Мартыненко, Озирный, Пилипенко, Чередниченко, Шахова

МПК: C10G 73/06

Метки: депарафинизации, нефтепродуктов, обезмасливания

...последней ступени испарениянаправляют в товарный парк, а частьего вводят в отстойник в виде циркулирующего потока, Депарафинированное масло после удаления из негорастворителя в четыре ступени испарения в количестве 66,8 мас.Е направляют в товарный парк. Содержание примесей нефтепродукта и воды в растворителе, регенерированном из осушенного раствора петролатума, составляет0,08 и 0,15 мас., соответственно.Содержание масла в петролатуме составляет 18,27.П р и м е р 2. 100 г рафината фракции350-420 С ставропольской нефти подвергают депарафинизации в две ступенифильтрации в присутствии растворителя МЭК - толуол (70:30 об,Е). Суммарное разбавление сырья растворителем составляет 1;2,8 мас.ч., температура Фильтрации на первой ступениминус 25 С,...

Номер патента: 1298620

Опубликовано: 23.03.1987

Авторы: Доленко, Куличенко, Пилипенко, Савранский, Титова

МПК: G01N 21/78

Метки: алкилпиридиния, раздельного, солей

...индивидуальных КПАВ в их смеси, 35используя для решения эффектинныекоэффициенты поглощения КПАВ (а1а , а и т.д,): ки дистиллированной водой и измеряютоптическую плотность при 1 = 620 нмв кювете с 1 = 1 см относительнораствора сравнения, содержащего те же компоненты, кроме КПАВ, Повторяют построение калибровочных графикон, вводя соответственно 1,0 и 2,0 мл 51 О М раствора МОФЭП, Полученные результаты представляютВ ниде функции А б 20 = ах Где аэффективный коэффициент поглощенияКПАВ при данной концентрации МОФЭПЗО, х - концентрация КПАВ, выраженная в мг/25 мл конечного раствора.Расчет величины эффективного коэффициента поглощения производят по методу наименьших квадратов.Рассчитанные величины эффективных коэффициентов поглощения ТДПБ,ДДПБ...

Номер патента: 822634

Опубликовано: 23.03.1987

Авторы: Балюбаш, Назимов, Пилипенко

МПК: G01N 27/22

Метки: влажности, жидких, твердых

...16 преобразователь с большим по величине емкости разделительным конденсатором шунтирован конденсатором,На чертеже изображена блок-схемавлагомера в контуре регулирования 15 влажности жидких и твердых материалов.Устройство имеет два емкостныхпреобразователя 1 и 2, подключенныхк резонансным контурам 3 и 4 генера торов 5 и 6 через разделительные конденсаторы 7 и 8 с различной по вели.фчине емкостью, и схему сравнения почастоте сигналов 9. Емкостный преобразователь 1 или 2 шунтирован до полнительным конденсатором 1 О. Генераторы 5 и 6, разделительные кенден"саторы У и 8 и шунтирующий дополнительньй конденсатор 10 конструктивно объединены в высокочастотный пре- ЗО образователь 11, который установленнепосредственно,на первичном...

Номер патента: 1296989

Опубликовано: 15.03.1987

Авторы: Ловягин, Пилипенко, Харченко

МПК: G02B 26/04

Метки: модулятор, потоков, световых

...8 выполнен из немагнитного материала, например алюминиевого сплава,и снабжен отверстиями 13 и 14. По периферии диска обтюратора 8 жестко закреплен25кольцевой ротор 9, Обтюратор с ротором установлены на оси 7 с помощьюподшипников 15 и 16. Статор 10 двигателя содержит пластины 17 и 18 исердечники 19 с обмотками 20 возбуж -дения. Пластина 17 имеет крестообразную форму и установлена соосно с ротором 9, охватывая ротор с обтюратором, Пластина 18 имеет кольцевую форму. Сердечники 19 соединяют выступы 35пластины 17 с кольцевой пластиной 18,Пластина 18 выполнена съемной и крепится к сердечникам 19. Крышка 1 икорпус 2 соединены жестко. Пластины 17 и 18, а также сердечники 19 ныполнены из магнитомягкого материала,например...

Номер патента: 1295268

Опубликовано: 07.03.1987

Автор: Пилипенко

МПК: G01M 19/00

Метки: испытаний, механических, оболочек, стенд

...работает следующим образом.Для симметричной нагрузочной плиты 2, выполненой, например, в виде круглого дис ка, ее центр тяжести совпадает с геометрическим центром и точки контакта роликов 12, находящиеся на одном диаметре диска, удаляются от его центра на равные расстояния з. К противоположным концам рычагов0 прикреплены грузы 11, Вес каждого груза Р Р определяется по следуюгцей зависимости: Ргр = д- Рплгде Р- вес нагрузочнои плиты 2;О 35- расстояние от точки взаимодействия роликов 12 с нагрузочнойплитой 2 до оси вращения шарниров 9;- расстояние от центра тяжести(Ц.Т.) грузов 11 до оси вращенияшарниров 9.Для устойчивого контакта рычагов 10 с нагрузочной плитой 2 на конце каждого рычага 10 установлено по два ролика 12, ось вращения...

Номер патента: 1294503

Опубликовано: 07.03.1987

Авторы: Евстратов, Кузьменко, Пилипенко, Руд, Шевченко

МПК: B23D 23/00

Метки: пруткового, резки, штамп

...с бойком 7, закрепляемым на ползуне пресса. В корпусе 2 помещены направляющая втулка 8 и выталкиватель 9. Держатель 5 поддерживается в верхнем положении двумя пружинными буферами 1 О. На плите 1 смонтирована сварная рама с перемещающейся от винта 11 траверсой 12, на которой установлен подпружиненный упор 13. В сварной раме предусмотрен склиз 14. Позицией 15 обозначен пруток.Штамп работает следующим образом.В корпусе 2 и держателе 5 устанавливаются ножи 3 и 4 и втулка 8, соответствуюшие материалу и диаметру разрезаемого прутка. Пруток 15 через направляюгцую втулку 8 вводят до упора 13 (фиг. 1). При включении пресса ползун с бойком 7, перемешаясь вниз, поворачивает держатель 5 вокруг оси 6. Происходит отделение заготовки,При...

Номер патента: 1293565

Опубликовано: 28.02.1987

Авторы: Диденко, Дудник, Корж, Пилипенко

МПК: G01N 3/58

Метки: зубчатых, колес, обработке, оптимальных, отделочной, режимов, резания, эвольвентных

...по оценке физико-химическогосостояния поверхности принимают допустимую глубину слоя. В процессеобработки определяют осевую силурезания и площадь контакта инструмента с поверхностью в точке мак 20симальной кривизны, а в качествекритерия используют отношение осевой силы резания к площади контакта,которое соответствует режиму обработки с допустимой глубиной дефектного слоя,П р и м е р, Зубошлифованию настанке ЕБТЕподвергались зубчатыеколеса следующей геометрической характеристики: материал - сталь 12 ХНЗЛ,30НРС 5862, модуль 5 мм, число зубьевЕ = 24, коэффициент смещения Х = О,угол профиля сс = 20В процессе обработки применялсяконический круг со следующей характеристикой рабочего слоя;4 ЕЕ 1 Х 320 40 КР 160/125, Б, 4,В качестве...

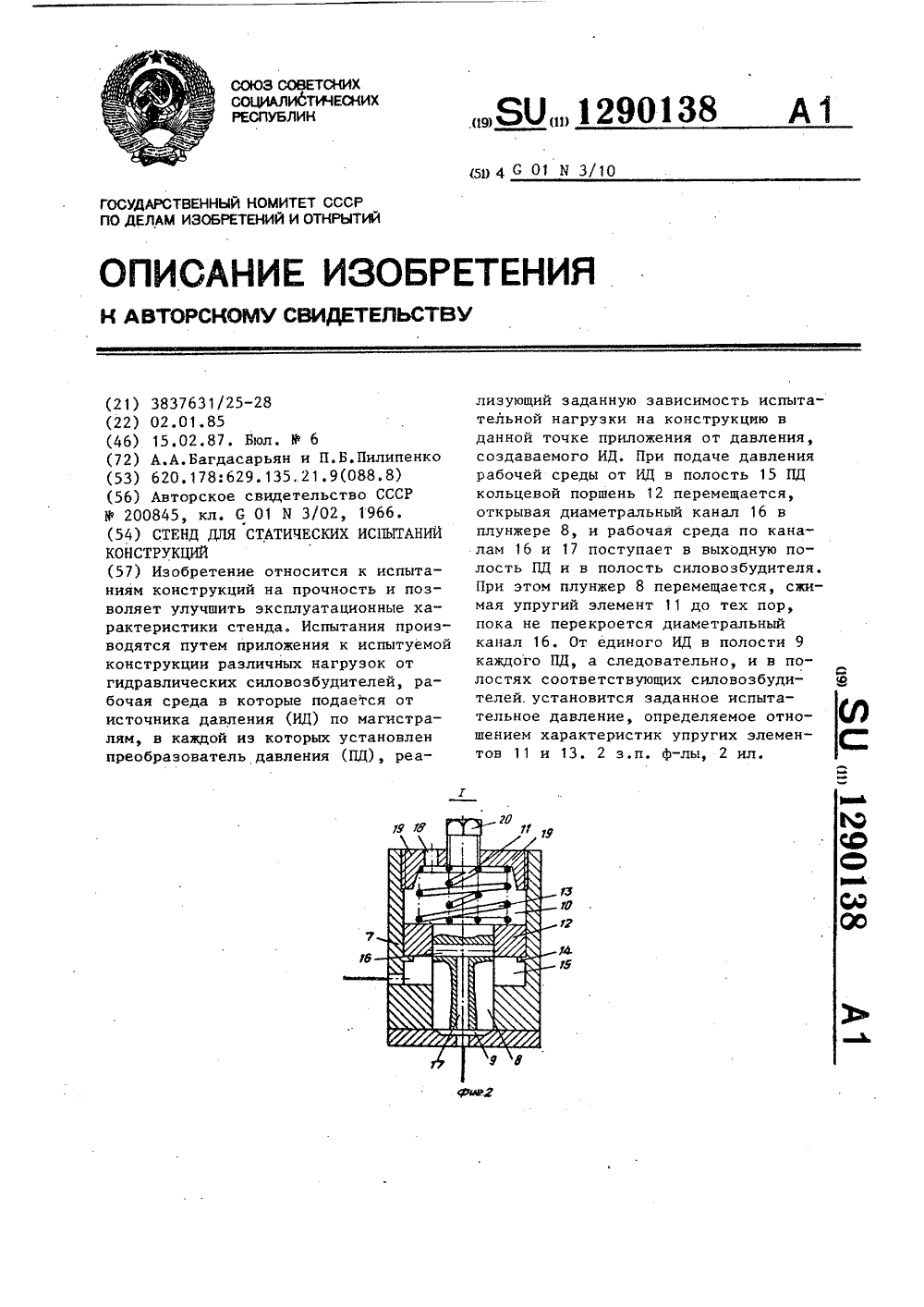

Номер патента: 1290138

Опубликовано: 15.02.1987

Авторы: Багдасарьян, Пилипенко

МПК: G01N 3/10

Метки: испытаний, конструкций, статических, стенд

...нагружения испытываемой конструкции 2 заданной системой сил от источника 5 давления подают рабочую среду во входные полости 15 каждого преобразователя 6 давления. Давлением рабочей среды от источника 5 передвигается кольцевой поршень 12, сжимая упругий элемент 13, при этом открывается диаметральный канал 16 плунжера 8. По диаметральному 16,и осевому 17 каналам рабочая среда заполняет полости силовозбудителей 3, пока давление в них не достигнет заданной величины, при этом плунжер 8 будет перемещаться, сжимая упругий элемент 11. Перемещение плунжера 8 будет продолжаться до тех пор, пока не перекроется диаметральный канал 16, при этом в выходной полости 9 преобразователя 6 давления установится заданное давление, определяемое равенствомР =...

Номер патента: 1288415

Опубликовано: 07.02.1987

Авторы: Лабудько, Пилипенко, Чежин

МПК: F16H 55/30

Метки: звездочка, полимерная

...о зуб 1. 2 ил..ктср А Обручар олкон Заказ 7788/33 ираж 8 Госуд Подпис енногс комитета тений и открыти 5, Раушская наб ное ССС; бр по дел 113035, Мкна зводственно-полиграфическое предприятие, г, Ужгород, ул, П сектная, 4 Изобретение относится к машиностроению и может быть использованов передаточными механизмах, преимущественно н зубчатых и цепных передачах, входящих в состав приводовсельскохозяйственных, текстильных,строительных и др. машин,Цель изобретения - упрощение конструкции устройства путем ньеполнения армирующего элемента в виде одной детали,На Фиг, 1 представлена полимернаязвездочка, общий нид; на Фиг, 2разрез А-А на Фиг, 1.Полимерная звездочка содержи. зубья 1 иэ полимерного материаепа ирадиально расположенные в каждом зубе...

Номер патента: 1288352

Опубликовано: 07.02.1987

Авторы: Аскери, Жулинский, Матюшкин, Пилипенко, Чичиков, Ярош

МПК: F04C 2/08

Метки: гидромашина, шестеренная

...в отверстиях (не показаны) подшипникового блока 3, а камеры 7 прижима соединены с полостью 10 высокого давления, при этом торцовые компенсаторы 6 снабжены разделительными элементами 13 с толкателями 14, а в подшипниковом блоке 3 выполнены сквозные отверстия 15, РазделительИзобретение относится к машиностроению, в частности к шестеренным гидромашинам.Цель изобретения - упрощение конструкции и технологии сборки.На фиг. 1 представлена шестеренная гидромашина, продольный разрез, на Фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - вариант выполнения разделительного элемента с тонкостенной кольцевой уплотнительной юбкой, на фиг. 4 - вариант выполнения толкателя с плоской торцовой поверхностью на одном конце и сферической поверхностью на другом и...

Номер патента: 1287936

Опубликовано: 07.02.1987

Авторы: Загрунный, Колесников, Пилипенко, Скорик, Тимановский

МПК: A23N 17/00, B02B 1/08

Метки: зерна, пропариватель

...вращения витков 13 исключает сопротивление паровому потоку са стороны вращающегося витка шнека 14, препятствует эабиванию зерном, сносимым паровым потоком, межвиткового пространства в зоне загрузки, а расположение сопла относительно горизонтали с наклоном, равным наклону винтовой линии, способствует более длительному сохранению напора пара придвижении в межвит ка вам про стр аист ве,чта улучшает условия перемещения иобработки зерна в потоке, улучшаяпоступление предварительно обработанного зерна в пропарочную камеруРазмещение нижней кромки 16 выхадной щели 15 сопла выше загрузочного окна корпуса вертикальноготранспортирующего устройства на расстоянии не меньше шага витка шнекасоздает независимо от положения витка шнека при вращении...

Номер патента: 1287009

Опубликовано: 30.01.1987

Автор: Пилипенко

МПК: G01N 33/60

Метки: канальцевой, реабсорбции

...ДТПА на 15-й мин у исследуемого из вены, отдаленной от места инъекции, берут пробу крови, например 5 мл, которую центрифугируют, отмеряют пипеткой 1 мл плазмы, которую радиометрируют в колодезном счетчике (А ), Запись радиографом кривой концентрации ДТПА в крови ведут до 20 мин. Затем запись прекращают, Через час после опорожнения мочевого пузыря исследуемый мочится в мерный цилиндр для определения объема Ч мочи, выведенного почками в течение часа в период исследования. Определяют высоту (амплитуду) кривой изменения концентрации тестирующего вещества в крови, зарегистрированную регистратором радиографа на 14-й мин (В,), на 19-й мин (В), в момент взятия пробы крови (В) и1/5 В( Рп В-В,)-/В Ч Апо Вв1750 п В, - 1 п В )5 1003. Формула...

Номер патента: 1286968

Опубликовано: 30.01.1987

Авторы: Доленко, Куличенко, Левицкая, Пилипенко, Савранский

МПК: G01N 21/78

Метки: декамина

...раствора сравнения, не содержащего декамин. Возможно измеренче оптической плотности и на фото электроколориметрах, применяя светофильтры с длиной волны 600-620 нм. Содержание декамина определяют по калибровочному графику. В зависимос-. ти от содержания декамина калибровоч ные графики строят в пределах, указанных в табл, 1. В табл. 2 приведены результаты количественного определения декамина .45 согласно предлагаемому способу и статистическая обработка полученных результатов; в табл, 3 - результаты определения при различных рН раствора; в табл. 4 - данные определения 50 при рН меньше 4 и больше 10.Из данных табл. 4 видно, что при рН раствора меньше 4 обнаружить декамин в растворе практически невозможно, при рН раствора больше 10 су...

Номер патента: 1286429

Опубликовано: 30.01.1987

Авторы: Курищук, Печенкина, Пилипенко, Селех, Скрябин

МПК: B30B 15/02

Метки: алмазного, инструмента, пресс-форма

...кольца 1, полу- колец 2 и четырех вкладышей 3. нижнего 4 и верхнего 5 пуансонов в виде равновысотных пластин 619 и 20- 33 соответственно, гребенок 34 и 35, при этом между противоположно расположенными рабочими торцами 36 пластин 6,8,10,12,14,16 и 18 с одной стороны и торцами 37 пластин 21,23,25,27,29,31 и 33 с другой пуансонов 4 и 5, установленных на выступах 38 гребенок 34 и 35, имеется зазор /, величина которого соответствует превышению величины Н выступов 38 гербенок 34 и 35 по отношению к величине Н выступов 39 дополнительных гребенок 40 и 41 и определяется по следуюшей зависимости: поправочный коэффициент;40 коэффициент нелопрессовки связки. равный 1,0 - 1,4;верхняя граница зернистости алмазного порошка;нижняя граница зернистости...

Номер патента: 1283572

Опубликовано: 15.01.1987

Автор: Пилипенко

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...команды на их срабатывание. Силоизмерительный преобразователь 8 подключен к блоку управления зажимом, входящему в состав программного устройства 20. Элемент 14 тяги второго привода имеет длину, достаточную для свободного падения груза 17 до включения зажима.Зажим содержит корпус 21 с коническим отверстием 22, через которое пропущен элемент 14, установленные в отверстии 22 корпуса 21 зажимпые вкладьппи 23 и силовой цилиндр в виде гидроцилиндра 24, соединенного с корпусом 2 и зажимными вкладьппами 23 с помощью кронштейнов 25 и 26. Корпус 21 через узел 27 скреплен с элементом 13,Механизмы 12 и 18 фиксации, которые удерживают в исходном положении грузы 11 и 17, выполнены в виде рычагов, оси 28 и 29 вращения которых закреплены на силовой...

Номер патента: 1283440

Опубликовано: 15.01.1987

Авторы: Айзикович, Астахов, Матюшкин, Пилипенко, Стасьев

МПК: F15B 3/00

Метки: гидравлический, сервоусилитель

...сохраняется. 4 ОФормула из обретения Гидравлический сервоусилитель, содержащий корпус с напорной и сливной полостями, разделенными сопряженным с управляемым механизмом поршнем со сливным каналом, и управляющий элемент, расположенный в напорной полости корпуса соосно поршню и сопряженный с органом управления, отличающийся тем, что, с целью упрощения конструкции, сливной канал выполнен в виде осевого сверления со стороны торца поршня, расположенного в сливной полости, а управляющий элемент выполнен в видештока с плоским торцом, образующимсовместно со сливным каналом парусопло-заслонка. 1 1283440 2Изобретение относится к управлению и может быть применено при управлении транспортными машинами.Цель изобретения - упрощение конструкции...

Номер патента: 1282888

Опубликовано: 15.01.1987

Авторы: Колесников, Пилипенко, Тимановский

МПК: B02B 1/08

Метки: пропариватель

...к равномерной обработке паром всей зерновой массы, проходящей через пропарочную камеру.Выполнение лопасти в виде загнутой в сторону, противоположную направлению вращения вала, трубки с отжены с внутренней стороны лопасти 8 равномерно по ее длине.2 ил. 2верстиями на внутренней стороне эначительно упрощает конструкцию парораспределительной лопасти по сравнению с прототипом,На фиг. 1 схематично показан пропариватель, на фиг. 2 - разрез А-Ана фиг. 1.Пропариватель содержит цилиндрическую пропарочную камеру 1 с загру-.зочной 2 и выгрузной 3 горловинами,Внутри камеры вертикально установленполый вращающийся вал 4, соединенный коммуникацией с источником пара.На валу 4 имеются приливы 5, к которым через прокладку 6 подсоединеныкронштейны 7...

Номер патента: 1282227

Опубликовано: 07.01.1987

Авторы: Никитин, Новыш, Пилипенко

МПК: H01F 17/06

Метки: делитель, индукционный

...8, расположены на одной стороне платы 2, а печатные проводники, соединяющие концы четных витков 8 с началом нечетных 7 - на другой стороне платы 2. 30Делитель работает следующим образом.Каждая из обмоток подсоединяется к токовыравнивающей цепи, например в эмиттерные цепи двух параллельно соединенных транзисторов.При равенстве токов в обмотках 3 и 4 35 магнитные поля взаимно компенсируют одно другое в сердечнике делителя. При этом сердечник полностью размагничен, а на обмотках выделяется напряжение, пропорциональное их индуктивности рассеяния. По скольку в каждой из обмоток 3 и 4 виткии 8 вносят одинаковый вклад в индуктивность рассеяния, а печатные проводники 6, выполненные на различных сторонах платы и, следовательно, имеющие...

Номер патента: 1282012

Опубликовано: 07.01.1987

Авторы: Ключев, Пилипенко, Ходунков

МПК: G01P 5/12, G01P 5/18

Метки: движения, дисперсной, неоднородной, скорости, среды, частиц

...края пластины 1 на расстоянии, не меньшемего поперечного размера. Устройство.4 предназначено для усиления сигна лов и состоит из двух мостовых схем5 и 6 измерения температуры, двухоперационных усилителей 7, 8 и осциллографа 9.Устройство для определения скорости движения частиц неоднороднойдисперсной среды работает следующимобразом.Нагревательная пластина 1 с укрепленными на ней термометрами 2 и3 сопротивления располагается так,чтоб ось, на которой установленытермометры сопротивления, параллельна направлению движения потокаматериала. Движущийся неоднородныйдисперсный поток вызывает изменениеусловий теплообмена на поверхностяхтермометров 2 и 3 сопротивления.Температуры пленок изменяются в со- ф 5ответствии с изменением условий...

Номер патента: 1277043

Опубликовано: 15.12.1986

Авторы: Албул, Пилипенко, Стехин, Чехлатый

МПК: G02B 6/38

Метки: волоконно-оптического, кабеля, соединитель

...за диаметральную плоскость шариков на У=ВО/2,где В - радиус шарика. Установка световода 2 на расстоянии Г осуществляется с помощью специального приспособления, изготовленного в виде цилиндра с диаметром основания В =4=Н( - 1) или сферой с диаметром3Бз=2,72 11 Левая обойма 1 О, находящаяся в направляющей втулке 15 с фиксирован 5 10 15 20 25 30 35 40 ным световодом 2, стыкуется с обоймой 10 правого полуразъема установочной гайкой 17 в юстирующей втулке 18соединительной гайкой 9. При этомвыступы направляющей втулки 15 попадают в пазы юстирующей втулки 18,соединяя их. Вращением установочнойгайки 14 обойма левого полураэъема10 с юстирующими шариками 13 и Аиксированным в них световодом 2 перемещается иэ направляющей втулки 15в юстирующую...

Номер патента: 1273256

Опубликовано: 30.11.1986

Авторы: Петренко, Пилипенко, Селех, Скрябин

МПК: B28D 1/14

Метки: абразивное, сверло

...коронки пакета дополнительно установлены регулировочные болты 12, 30 контрящиеся гайками 13, соосно с болтами установлены толкатели 14 таким образом, что они свободно проходят между переходными кольцами 3, при этом каждый толкатель контактирует своим верхним торцом с нажимным торцом болта, а нижним - с торцом 15 втулки копира 9. На корпусе закреплен кожух 1 б.Сверло работает следующим обра зом.Перед началом работы производят наладку инструмента на требуемый профиль, последовательно устанавливая в пространство между переходными кольца ми 3 копиры 9 в виде втулок и навинчивая пакет коронок 4 до упора в тор 25 б 1цы копирон. Направление навинчивания пакета коронок должно быть противоположным направлению вращения сверла, что способствует...

Номер патента: 1272077

Опубликовано: 23.11.1986

Авторы: Ключев, Пилипенко, Тодес, Ходунков, Цитович, Чушев

МПК: F27B 15/18

Метки: аппарате, кипящим, процессом, слоем, технологическим

...Сигнал разности поступает в коммутирующее устройство 6 и если разность отрицательна, то коммутирующее устройство 6 выдает команду на исполнительный механизм 9 на увеличение подачи дутья. Одновременно устройство 6 своей контактной группой 7 подключает к выходу блока о блок 8 вычисления временной производной от параметра качества псевдоожижения. Вместе с этим коммутирующее устройство 6 выдает команду на блок 14 запрета на отключение регулятора 13 от исполнительного механизма 15 подачи 5 10 15 20 25 30 35 40 45 сырья, т.е. при значении параметра качества псевдоожижения меньшем заданного, регулирование подачи сырья не производится; подача сырья остается такой, какой она была в момент отрицательного отклонения параметра качества...

Номер патента: 1269823

Опубликовано: 15.11.1986

Авторы: Морозов, Пилипенко, Солодовник

МПК: B01J 10/00

Метки: вяжущих, окисления, приготовления, путем, черных

...патрубок 8 после открытия крана 17. Контроль уровня вяжущего производит ся по показанию приспособления 4. После заполнения окисляемым материалом куба при обеспечении закрытия нагревателя 2 включается в работу топка 3; продукты сгорания топлива от которой отдают тепло окисляемому материалу, который обезвоживается и нагревается до рабочей температуры, и через патрубок 5, устройство 6 для их обезвреживания уходят в атмосферу. Для ускорения процесса нагрева включается нагнетатель 11 воздуха, после открытия крана 19 и битумного насоса 1 О открывается кран 20 и гудрон или деготь отбирается через раструбный патрубок 12 и подается при помощи смесителя 13 в трубопровод 14 переменного сечения в нижнюю часть реакторного куба 1, где в виде струи...

Номер патента: 1265056

Опубликовано: 23.10.1986

Авторы: Балтага, Пилипенко, Тыняков

МПК: B29B 7/16, B29B 7/22

Метки: двухроторного, действия, периодического, роторов, смесителя, уплотнение, шеек

...втулками 6 и шейками 1 роторов 2 уплотняются с помощью колец 17.В крышках 4 и торцовых дополнительных уплотнительных кольцах 12 выполнены каналы 18 для принудительной подачи смазки к трущимся поверхностям - торцам колец 11 и 12.Во втулках 6 над торцовыми уплотнительными кольцами 11 выполнены лопатки 19 (фиг. 3), имеющие форму спиралей Архимеда, торцовые грани которых контактируют с минимальным зазором с сопряженным и торцовыми поверхностям и крышек 4. 5 10 15 20 25 30 35 40 45 5055 Уплотнение шеек ротора работает следующим образом.В смесительную камеру 9 загружают компоненты смеси, например, смесь гранул полиэтилена с порошкообразной сажей. Создают давление на смесь в пределах 3 - 7 кг/см (0,3 - 0,7 МПа).В смесительной камере. 9...

Номер патента: 1263368

Опубликовано: 15.10.1986

Авторы: Дзоз, Жулай, Задонцев, Зайцев, Манько, Пилипенко

МПК: B06B 1/18

Метки: давления, жидкости, импульсов

...импульсов давления и возникновение кроме обычной кавитационной полости еше и искрового кавитационного пузырька 8.Таким образом, получаюнительных импульса за счвения и захлопывания искровкоторое происходит под возде ено устроиство для ол чения имп льсов т два дополет возникноого пузырька,йствием удар 1Изобретение относится к динамике различных гидравлических систем и устройств, использующих протекание жидкости для создания колебаний давления последней, и может быть использовано в машиностроительной, металлургической, химической и других отраслях промышленности с целью, например, интенсификации технологических процессов.Цель изобретения - интенсификация технологических процессов путем получения пульсирующих струй высокого и...

Номер патента: 1261628

Опубликовано: 07.10.1986

Авторы: Книгавко, Пилипенко

МПК: A61B 6/00

Метки: кровотока, почечного, фильтрационной, фракции

...шприца и одновременно включена регистрация результатов в быстром темпе с квантом времени 0,5 с. Через 20 с произведено переключение темпа регистрации потока гамма-излучения на медленный с квантом времени 60 с и регистрация продолжена в течение 30 минТаким образом, по четырем каналам регистрирующего устройства, на перфоленте в цифровом виде записаны следующие результаты: кривая первого прохода гиппурана через полости сердца (20 с) и затем кривая клиренса гипнурана; кривая изменения активности от гиппурана над бедром, кри" вая первого прохода ДТПА через полости сердца (20 с) и затем кривая клиренса ДТПА, кривая изменения активности от ДТ 11 А над бедром.Кривая первого прохода гиппурана через правые и левые полости сердца составляет:...

Номер патента: 1258607

Опубликовано: 23.09.1986

Авторы: Лобанов, Лучко, Пилипенко, Пономаренко

МПК: B22D 31/00

Метки: несколькими, отделения, отливок, питателями, стояка

...ножей 5 и 6, заточка которыхобращена в противоположные стороны.Крепление ножей в упорных планкахосуществляется винтами 7, а в ножахВыполнены пазы, позволяющие перемещаться им в горизонтальной плоскости.Количество ножей должно быть таким,чтобы число образуемых их боковымиповерхностями режущих впадин соответствовало числу обрезаемых питателей в одном ряду. Устройство работает следующим образом. 35На нижний ряд ужей 5 и 6 устанавливают блок 8 отливок, при этом один ряд соприкасающихся ножей входит между питателями 9 и 1 О самой отливки 11, а другой ряд между питателями 10 40 и 12 соседних отливок 11 и 13, Плавающая посадка ножей позволяет чет 07 1ко заФиксировать обрезаемые питатели в режущих впадинах, а стояки 14 и 15...

Номер патента: 1255310

Опубликовано: 07.09.1986

Авторы: Берберов, Пилипенко, Сергеев, Струнец, Шуваев

МПК: B23D 43/02

Метки: инструмент, калибрования, отверстий, шлицевых

...обработке шлицевых отверстий в деталях методом пластического деформирования.Цель изобретения - повышение произ 5водительности путем ориентирования деталиотносительно инструмента,На чертеже схематично изображен предллагаемый инструмент.Инструмент содержит рабочую калибрующую часть 1 с хвостовиком 2 и винтовым 10пазом 3 на наружной цилиндрической поверхности хвостовика 2, направляющую шлицевую часть 4, выполненную в виде конической цанговой втулки, штифт 5, жесткозакрепленный в направляющей части 4, пружину 6 возврата,Инструмент работает следующим образом.При осевом перемещении инструменташлицевая направляющая часть 4 перемещается по винтовому пазу 3 хвостовика 2 рабочей калибрующей части 1 инструмента припомощи штифта 5 до совпадения...

Номер патента: 1252900

Опубликовано: 23.08.1986

Авторы: Катрих, Крымский, Кумок, Пилипенко

МПК: H02P 5/46

Метки: многодвигательным, электроприводом

...сигнала устанавливается в положение, соответствующее заданию угла 180, В блоке 7 производится перевод исполнительного механизма двигателя 4 в рабочий режим, Разгружается двигатель 4 и включается балансирующее устройство.При этом исполнительный механизм воздействует на блок 1 возбуждения двигателя 4 и изменяет сдвиг фаз между двигателями 4 и 5 на один шаг, равный половине полюсного деления, после чего производится измерение угла сдвига фаз.Импульсом датчика с первого выхода коммутатора выполняется сброс счетчика 13 в "нуль" и перевод триггера 12 в единичное состояние, что соответствует разрешению счета. С этого момента счетчик 13 начинаетсчет полупериодов напряжения питающей сети, сформированные преобразователем 18. 11...

Номер патента: 1252384

Опубликовано: 23.08.1986

Авторы: Лобанов, Пилипенко, Пономаренко

МПК: C22F 1/04

Метки: алюминий-медь, магний-никель-железо, системы, сплавов

...степенями деформации 40более 357 (например, 372) приводит ипоявлению на поршнях отдельных плавокглубоких (до 8-12 мм) трещин разрушения, Температурный интервал и продолжительность процесса деформационного 45старения определяют окончательные физико-механические свойства изделия иего работоспособность в процессе эксплуатации, При старении алюминиевогосплава при температуре ниже 200 С о(например, 190 С) происходит неполный распад твердого рас гвора с вьд; лением упрочняюших фаэ А 1 СцМр по границам зерен и внутри них. Поэтомуматериалы поршня характеризуются показателями прочности и твердости на5-7 Е ниже максимальных для данногосплава. Деформационное старение притемпературе выше 250 С (например,260 С) приводит к снижению прочностных свойств...
