Пантелеев

Номер патента: 1446211

Опубликовано: 23.12.1988

Авторы: Епанчинцев, Жолнерович, Пантелеев, Патиченко, Соколова

МПК: E02B 1/00

Метки: намыва, процессе, строительного

...участка 3 пульпопровода, равномерно распределяемые в отсыпанном 30 материале 1, а также опоры 7.Пульпопровод в зимних условиях хорошо прогревается, так как температура поступающей в него пульпы достигает в ряде случаев 15-20 С.Для осуществления способа пульпопровод разбивают на напорный участок 2 и безнапорный участок 3. Беэнапорный участок 3 выполняют с уклоном, обеспечивающим безнапорный режим. 40 Перед созданием беэнапорного режима йа участке 3 перирдически отключают сброс пульпы в напорном участке 2 вблизи места сброса пульпы в сооружение, Для этого также устраивают по 45 длине фронта намыва дополнительные выпуски пульпы (не показаны).В нижней части безнапорного участка 3 пульпопровода равномерно по всей его длине...

Номер патента: 1444861

Опубликовано: 15.12.1988

Авторы: Гержой, Ибрагимов, Котов, Левин, Магид, Пантелеев, Серебряников, Токаев, Шустров

МПК: G09B 9/00

Метки: объекта, оператора, тренажер, энергетического

...3 предназначен для хранениясовокупностей управляющих сигналов,поступающих с пульта 1 оператора ипульта 2 инструктора за определенныйпромежуток времени. Блок 4 служитдля формировании информационных сигналов, поступающих на блок 5, и представляет собой вычислительное устройство. Блок 5 представляет собойсовокупность приборов технологического контроля, аналогичных применяемымна моделируемых энергетических объектах. Блок 6 служит для формированиясигнала совпадения адресов, сформированных блоками 8 и 9, поступающегочерез ключ 11 на коммутатор 12.Реализация деятельности оператора,выражающаяся в различного рода переключениях имитатора запорной ирегулирующей арматуры блока 4, осуществляется в блоке 8 с помощью ключей 9.Поиск и...

Номер патента: 1444062

Опубликовано: 15.12.1988

Авторы: Беляев, Жеребцов, Ищенко, Пантелеев

МПК: B22C 23/02

Метки: блоки, модельные, нанесения, огнеупорной, суспензии

...2 осуществляется весовой системой, которая включает четыре пружины сжатия 4, установленные встойках 5 и воздействующие на подвижные опоры 10, на которых размещена ванна 2 с суспензией.Характеристика четырех пружин сжатия 4 рассчитана таким образом, чтопа мере расхода суспенэии с соответ"ствующим уменьшением суммарного весавсех частей установки, уравновешиваемых указанными пружинами 4, происходит подъем ванны эа счет пружин ровно на столька, на сколько снизился уровень суспенэии относительно ванны и,таким образом, уровень суспенэии относительного пола остается постоянным,/сРегулировка весовой системы осуществляется регулирующими винтами 6.Расход суспензии 3 осуществляется дсопределенного уровня, после чегодается сигнал на наполнение...

Номер патента: 1438956

Опубликовано: 23.11.1988

Авторы: Моршнева, Пантелеев, Чирков

МПК: B25B 21/02

Метки: гайковерт, ударно-импульсный

...к входу счетчика 11 импульсов, связанного выходом с первымвходом блока 12 сравнения, вторымвходом соединенного с выходом регу"лируемого эадатчика 13 импульсов.Выход блока 12 сравнения подсоединенк входу исполнительного блока 14,взаимодействующего с выключателем 15питания электродвигателя 3,Гайковерт работает следующим образом.При подаче напряжения с блока питания на электродвигатель 3 через соединительную муфту 4 раскручивается ну резьбоного соединения и соединяется с наковальней 6, Блок 12 сравнивает количество импульсов задатчика 13 с количеством импульсов, приходящим с выхода счетчика 11 импульсов,и по совпадению их количеств выдаетсигнал на исполнительный блок 14, отключающий электроднигатель 3 гайковерта. 1 ил. боек 5. При...

Номер патента: 1437398

Опубликовано: 15.11.1988

Авторы: Винаров, Кафаров, Козлов, Курочкин, Огарков, Осипов, Пантелеев, Попов, Сухоручников, Черный-Галафре, Шихер, Яновский

МПК: C12Q 3/00

Метки: культивирования, микроорганизмов, процессом

...обеспечить скоростнуюдоставку отобранной пробы (в течение2-3 мин) при сохранении физико-химических свойств и активности культуры.Система управления процессом культивирования микроорганизмов работаетследующим образом,На пульт 5 управления и в блок 10памяти поступают данные с блока 2датчиков контролируемых Физико-химических параметров, с вычислителя 9отличительных морфологических признаков и данные химического анализа сустройства 7. По этим данным с пульта 5 принимается решение изменить вопределенной последовательности некоторые диапазоны управляемых контролируемых параметров, задаваемых блоком 6. Значения величины и знака из"менений подачи в Ферментер 1 компонентов, регулирующих эти параметры,поступают с пульта 5 в блок 10 памяти, где...

Номер патента: 1434134

Опубликовано: 30.10.1988

Авторы: Бухны, Вильчицкий, Забурдяев, Мостипака, Пантелеев, Рудаков, Сергеев

МПК: E21F 7/00

Метки: дегазации, отработке, пласта, угольного

...случаям расчета:рассчитываются параметры скважин при отработке лав по восстанию; 2 - рассчитываются параметры скважин при отработке лав по простиранию и скважин, пробуренных из вентиляционной выработки или расположенных вблизи нее,Параметры скважин 6 и 7 на последующих участках пласта, расположенных за зоной первой посадки основной кровли, могут быть скорректированы с учетом дебитов метана из скважин.Скважины 8 и 9, а также скважины 6 и 7, пробуренные в зоне первой посадки основной кровли, проводят до начала очистных работ, а к моменту первой посадки должны быть дополнительно подготовлены к работе не менее чем по одной скважине 6 и 7 (из выработок 2 и 3) для охвата зоны 1 (фиг. 2, 3), т. е. участка надрабатываемого пласта,...

Номер патента: 1432128

Опубликовано: 23.10.1988

Авторы: Агафонов, Епанчинцев, Жеребятьев, Жолнерович, Иванов, Пантелеев, Перевалов

МПК: E02B 1/00, E02B 7/06

Метки: возведения, отходов, производства, сооружений

...загружая кузов каждого самосвала на две трети породой и на однутреть золой, забираемой с ТЗС сухимотбором. Породы обладают свойствомразмокать в воде и приобретать на; чальную прочность после подсушки. По этому с целью временного разупрочне40ния их в месте погрузки предварительно увлажняют и размокшую породу изону перемешивают до образования однородной массы с минимальным объемомпор. Привезенную смесь выгружают уначала полосы, образованной ограничительными стенками и разравнивают дополучения ровного слоя материала повсей площади полосы, После этого материал, например, при помощи катка,уплотняют, при этом мелкие частицы50золы, заполняющие весь объем поркрупного материала, легко вклиниваются в крупные частицы породы, создавая...

Номер патента: 1430169

Опубликовано: 15.10.1988

Авторы: Колесник, Косицкий, Пантелеев, Савинов

МПК: B21J 13/02

Метки: облоя, обрезки, штамп

...предохранительных цолвцжцых направляоших Втулок 5 1 з от 1 срс 1 цц цсцолвц жц ых иаирВ(151 Он(их Бт;1 Окц 1 11 а р ж ц 0 и ц 0 13(. р х и 0 с т 11 и а ж ло и ц 3аВТ;1 ОК Ь) И)СССЯ ЦРОЛОЛЬЦЫИ ЦССК 30 Ц(гй и 13 /, а ц 1 35 рх/кцои цовсрхцости ка.30114 ичсстс 53 Высг(ц 8, коз 0;)ьЙ хо,ьцБ (Оот 3 стстьзх к)ции цаз 7, цри Ох ллцца паза 7 ца 20 25 чм больи( ц(.рсм(.111 сцц 51 3 гугкц 5 Бхсс с с 1 0,оцка- ,1 ц 3 ц рц НО, НО)1 ИО,ьс)с В(р цси цл ить3.)11 тачп лля оорезки облоя работает сл(- луОИцм образом.В ццжкч нлож(цци верхней плцьц р ело х р а 11 1 (.5 ( ь ц ы с ц Ол В и ж ц ь с ц ь ц р 1 Бг 51 юьц(. Бтгкц ) ч(кж(. цахол 5 тся В нжцс нложсццц.1 ри цолычс Бсрхцси плитывместе с КО,оцка)1 И 3 315(1 КИ 1) О("1 аОТС 51 цснолв 13 Ж ы)1 И, 1...

Номер патента: 1430013

Опубликовано: 15.10.1988

Автор: Пантелеев

МПК: A01K 47/00

Метки: улей

...(не показано) улья.Улей с Фиксатором рамок используютследующим образом.Пластину 7 с тросиками 11 отодвигают к стенке с зацепами 12, а тягу2 (нижнюю ветвь), пропущенную черезпетли тросиков 11, навешивают на зацепы 12. Затем концы тяги 2 продеваютсначала через направляющие 5, а потом через направляющие 6, связываютконцы между собой н подвязывают кним какой-либо груз (не показан) таким образом, чтобы он, свисая с кромки стенки корпуса 3 наружу, постоянно натягивал тягу 2. При этом нижняяветвь тяги 2 между направляющими 5 изацепами 12 устанавливается прямолинейно и прилегает к стенкам корпуса3. Установив необходимое количестворамок 1, их подвигают к стенке с направляющими 5 и 6. После этого однойрукой берут, отделив груз, концыверхних...

Номер патента: 1428803

Опубликовано: 07.10.1988

Авторы: Глебов, Пантелеев

МПК: E02B 7/06

Метки: акваториях, намыва, сооружений

...непрерывного воздействия волн 9 принимают по данным результатов многолетних55наблюдений эа волновой режим районастроительства для заданного классакапитальности возводимого сооруженияиэ определяемого по нормативным документам условия что объем 9 раэмываФемого грунта 15 равен объему 6 эа 3 стойной эоны 7 тогда 86 = ЬБ,Хргде 1. и Я - соответственно длина и площадь поперечного сечения застойной эоны 7, ограниченная уровнем Э дна и критической глубиной Н принс ю чем расстояние по уровню 12 воды принимают равным не менее длины 9 волны 9. Отсюда находят длину Е застойной зоны 7, Направление 10, перемещение расчетных волн 9 ограничено линией 11 берега и может изменяться в пределах 180 (Фиг. 3).Поэтому принимают угол Ы80 между осями 2 полос 5 и...

Номер патента: 1428651

Опубликовано: 07.10.1988

Авторы: Антонов, Грифф, Пантелеев, Синюрин, Старостин, Трофименков

МПК: B62D 13/02

Метки: средство, транспортное

...повороте транспортного средства тягачповорачивается относительно грузонесугцей рамы полуприцепа 2 на угол у, при этом сама грузонесущая рама 2 поворачивается на оси 3 относительно ходовой рамы 4 на угол у. Вследствие чего два ведущих пальца 10 и 11, взаимодействуя с радиальными пазами соответствующих дисков 6 и 7, поворачивают их и связанные жестко с ними через оси 5 вращения поворотные оси 8 и 9 на угол Дг и Д. Углы поворота (3 и Дг поворотных осей 8 и 9 зависят от плеча установки ведущих пальцев О и 1 относительно оси 3, т. е. от расстояния Яг и Й между осью 3 и 40 соответствующим пальцем О или1. Таким образом, если два ведущих пальца 10 и 11 установлены на грузонесущей раме асимметрично относительно оси 3, то каждый из...

Номер патента: 1425185

Опубликовано: 23.09.1988

Авторы: Абанин, Пантелеев, Сухарев, Чекрышкин

МПК: C07C 15/04, C07C 15/46

Метки: бензола, стирола

...процесса и увеличение выхода целевых продуктов.Пример 1. Опыты проводят на стандартн 13 й установке (комплект блоков для испытания катализаторов),Реактор 6 РК-1 проточного типа из кварцевого стекла об ьемом 6 смз заполнен молотым кварцем фракции 0,5 - 1,0 мм. Свобрдный объем реактора составляет 2 см.Температуру поддерживают с помощью суббсока 999 РТ-1, термостата 1000 ТР-1 с точностью .+2 С и контролируют КСПс,ХА-термопарой, помещенной в специальное у лубление в реакторе. Расход толуола осуествляют с помощью испарителя 10 ИСК -1 термостата 400 ТИ-1 и субблока 7 9 РТ-1. Расход этилена поддерживают 20 с помощью модулей РР (относительное отк онение расхода газа при изменении рабоч го давления на выходе на 0,5 МПа не более +1,0%)....

Номер патента: 1416678

Опубликовано: 15.08.1988

Авторы: Асан-Джалалов, Громов, Давиденко, Пантелеев, Романовский

МПК: E21B 47/04

Метки: магнитных, меток, считывания

...компаратора 6 и второго компаратора 7 соответственно.При заданном направлении движениякаротажного кабеля, определяемогозадатчиком 10 направления, на входпрямого счета первого счетчика 13 импульсов поступают пачки импульсоввысокой частоты с первого выхода селектора-мультиплексора 9, число которых в каждой пачке прямо пропорционально ширине импульсов (фиг.2 е) навыходе первого компаратора 6. На входобратного счета второго счетчика 14импульсов поступают пачки импульсоввысокой частоты с второго выхода селектора-мультиплексора 9, число которых в каждой пачке прямо пропорционально ширине импульсов (фиг.2 з)на выходе второго компаратора 7. Перед приходом каждой пачки импульсоввысокой частоты на счетные входы первого 13 и второго 14...

Номер патента: 1397056

Опубликовано: 23.05.1988

Авторы: Бочкарев, Горчаков, Пантелеев

МПК: B01D 19/00

Метки: сепарационная

...в отстойник 3 возобновляется. 30Поступившая в секцию вибродействия жидкость направляется на гидравлический вибратор 12, состоящий, например, из упругих пластин с выступами, При движении вдоль пластин, расходящихся веером, жидкость, воздействуя на выступы, приводит пластины в колебательное движение. Колеблющиеся пластиныВ действуют на жидкость, в результате чего происходит дальнейшее разрушение 40 эмульсии и вторичное выделение газа, .который поступает в коллектор 5, где, соединяясь с газом, поступающим из депульсатора 4, поступает в капле- уловитель 6, где дополнительно очищается от капельной нефти и направляется в газопровод. Капельки нефти стекают в горизонтальную цилиндрическуюемкость 7.Отсепарированная в секции вибродействия нефть...

Номер патента: 1393388

Опубликовано: 07.05.1988

Авторы: Дунаев, Пантелеев, Соловьев

МПК: A61B 5/00

Метки: имплантатах, нефрона, отделов, формирования

...параметрам идентичные таковым в интактных почках, В межклеточных пространствах новообразованных канальцев накапливаются гликозаминогликаны, при этом гистохимическая картина в имплантатах аналогична таковой в почках реципиента. Это, кроме морфологических тестов, служит еще одним подтверждением функциональной зрелости новообразованных в имплантатах отделов нефронов.П р и м е р 2. Проведена имплантация ткани почки линейных крыс "Вистар" однолинейным животным-реципиентам, Как донор, так и реципиент имели одинаковый возраст 3 мес. В, стерильных условиях под эфирным наркозом у донора извлекали левую почку, в стерильной чашке Петри отделили корковое вещество от мозгового, с помощью торсионных весов отделили кусочек мозгового вещества весом 005...

Номер патента: 1388755

Опубликовано: 15.04.1988

Автор: Пантелеев

МПК: G01N 3/24

Метки: испытания, кручение, осей, стенд

...силовозбудитель, состоящий 15из грузов 6, силовых цилиндров 7 идвуплечих рычагов 8 и 9, и устройство для передачи крутящего момента,выполненное в виде рычага 10, одинконец которого связан с силовозбудителем, а на втором конце закреплендиск 11 с равномерно расположеннымипо окружности выступами. Полукольца12 и 13 с выступами, обращенными квыступам диска и предназначенным для 25взаимодействия с ними, соединены крепежными элементами 14 с Фланцами 4и 5 оси 3 и дисками 11.Стенд работает следующим образом.На фланцы 4 и 5 испытуемой оси 3 30устанавливаются рычаги 10 и полукольца 12 и 13, при этом Фланцы 4 и 5оказываются защемленными между дисками 11 и полукольцами 12 и 13 и связанными с ними с помощью крепежныхэлементов 14. При выпуске...

Номер патента: 1388513

Опубликовано: 15.04.1988

Авторы: Белоконь, Жолнерович, Кашкаров, Пантелеев

МПК: E02D 1/00, G01N 1/02

Метки: грунтов, испытания

...со стенкой лопасти 2 и поршня 12 с уширением в его верхней части, упирающегося в стенку клинового элемента 1 О. Приспособление для забивки и вращения штанги условно не показано.Устройство работает следующим образом, При определении свойств грунтов с помошью предлагаемого устройства оно путем динамического зондирования внедряется в грунт. При выявлении прослоек грунта с минимальными прочностными свойствами, что фиксируется большей осадкой зонда, зондирование прекращают и с помощью вращения крыльчатки 2 по направлению стрелки В (см. фиг. 2) определяют сдвиговое усилие. Благодаря тому, что отверстия со шторами 6 располагаются на обратной стороне лопасти 2, в них не попадают ни грунт, ни вода. Далее для отбора проб грунта и воды...

Номер патента: 1388505

Опубликовано: 15.04.1988

Авторы: Васильев, Добкин, Дубков, Максимов, Мелентьев, Пантелеев

МПК: E02B 3/16

Метки: воды, зимних, изменяющимся, карты, намыва, намывных, пределах, противофильтрационного, создания, сооружений, уровнем, условиях, экрана

...затоплена водой, но основание состоитиз хорошо фильтруемых грунтов 2 - этоможет иметь место при строительстве соору- З 0жения в прибрежной зоне моря или приустройстве, обвалования из грунтов, залегающих в основании карты намыва. В каждом из этих случаев при намыве в сооружение химически загрязненных материаловили даже при дефиците воды, используемой для намыва, необходимо экранирование карты намыва. По данному способу экранирование осуществляется в такой последовательности. При образовании ледяного покрова 4 на 40 поверхности воды 3, карта разбивается на полосы 5, На одну из полос начинается отсыпка мелкозернистого грунта 6 с равномерно возрастающей высотой в поперечном сечении, которая обеспечивает неравномерность распределения на...

Номер патента: 1388158

Опубликовано: 15.04.1988

Авторы: Аношкин, Оберемова, Пантелеев

МПК: B21D 43/00, B30B 15/30

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...тяга2, шарнирно связанная одним концом через шатун 13 с ползу ом 14 пресса. Свободный конец тяги 2 шарнирно связан через палец 15 с рычагами 8. На основании 1 закреплены тормозная каретка 16 и направляющая каретка 7. На каретке 17 смонтированы направляющие ролики 18.На -.ормозной каретке 16 смонтированы захватные органы, выполненные в виде осей 9, закрепленных вертикально симметрично относи;ельн осн подачи материала 4, роя:ков 20 со скосами 21, рычагов 22, закреп; екцых ца роликах 20 и подпружиненных относительно основании 1 пружинами 23. 40 Оси 3 ц 19 и направляющие ролики 18 установлены с возможностью регулировочного перемещения ы направлении, перпендикулярном к оси подачи материала.Устройство работает следующим обра 45При...

Номер патента: 1385217

Опубликовано: 30.03.1988

Авторы: Бронов, Забуга, Пантелеев

МПК: H02P 7/46

Метки: электропривод

...уменьшения колебаний угла нагрузки при изменении частоты управления в электроприводе используетсякомпенсационная связь, образуемаяблоком коррекции 11 и регулятором амплитуды 7, Блок коррекции 11 выполненв виде пропорционально-дифференциаль.ного регулятора, что позволяет при35формировании амплитуды напряжения управления учесть скорость изменениячастоты сигнала управления,Для индукторного двигателя двойного питания, например, уравнение регу Олятора в операторной форме в относительных единицах имеет вид Допустим, частота сигнала управления изменилась по некоторому законуЛ"д(С) . Если бы не было блока коррекции, то угол нагрузки согласно уравнению (1) также изменился бы спедующим образомссГ(т)= сто+дно,(с)сне,отак как частота вращения...

Номер патента: 1384432

Опубликовано: 30.03.1988

Авторы: Гловацкий, Мещеряков, Пантелеев, Форштейн

МПК: B60K 41/26

Метки: коробкой, передач, средства, тормозами, транспортного

...управляемый подпружиненный блокировочный валик 25 (фиг.2), "15 с опорной поверхностью которого кон 2тактирует подпружинечный фиксатор 26штока 27 с вилкой 28 переключения,связанной с подвижными элементами 29.Система работает следующим образом.При переключении передач на полевых и дорожных уклонах водитель предварительно нажимает на педали тормозов, тем самым удерживая машину взаторможенном состоянии и одновременно снимая нагрузку на переключаемыеэлементы от составляющей веса машинына уклоне. Создаваемое в тормозныхмагистралях давление жидкости по магистралям 16 и 24 передается к полости управления блокированного валика25 и, смещая его, разблокирует фиксатор 26 штока 27, При этом. усилиена педалях и соответствующее ему давление жидкости...

Номер патента: 1382945

Опубликовано: 23.03.1988

Автор: Пантелеев

МПК: E21C 27/02

Метки: комбайн, нарезной

...оцной стороны крепятся буровыештанги 38 и 39 с коронками 40 и 41,а с другой - штуцеры 42 и 43 для подключения шлангов от вакуум-насоса.Валы 22 и 26 совместно с трубками36 и 37 образуют полые выходные валыкомбайна. В трубках 36 и 37 находятсяштоки 44 и 45, которые одним концомс помощью шпилек 46 крепятся к Фланцам 33 и втулкам 34, а на другихконцах имеют упорную резьбу и маховики 47 и 48.Между трубками 36 и 37 и штоками44 и 45 установлены герметизирующиеманжеты 49, а между теми же трубкамии Фланцами 33 - манжеты 50,Все валы передаточного механизмаустановлены на подшипниках 51 качения, смонтированных в горизонтальных разъемных расточках корпуса 1,а снизу и сверху на корпусе 1 закреплены скалывающие клинья 52,При работе комбайна штоки 44...

Номер патента: 1381306

Опубликовано: 15.03.1988

Авторы: Дубинин, Пантелеев, Пархоменко, Смирнов

МПК: F16L 57/06

Метки: абразивного, защитного, износа, покрытия, создания, трубы

...внутреннюю полость тонкостенной металлической трубки 1 помещают трубу-опалубку 2, на которую предварительно надевают покрытие 3 из гиб кого рулонного материала с повышен ной шероховатостью и перфорированными ребрами жесткости в виде манжет 4, прикрепленных к покрытию 3 снаружи. , Это обеспечиваетхорошую адгезию с за- щитным покрытием и позволяет легко извлекать внутреннюю трубу-опалубку, Поверхность трубы-опалубки 2 можно смазывать нецементирующей прослойкой. Трубы одну относительно другой 30 закрепляют с эксцентриситетом, обеспечивающим большую толщину защитного покрытия в рабочем секторе трубы секторе максимального износа). В пространство между трубами нагнетают строительный раствор, обладающий повышенной абразивной стойкостью. В...

Номер патента: 1379247

Опубликовано: 07.03.1988

Авторы: Колесников, Пантелеев, Шамарин

МПК: B66F 3/24

Метки: гидравлический, домкрат

...цилинд 1ра происходит при эападании шариков18 в канавки 19. Для вывода шариков из укаэанной канавки предназначена канавка 20, пружины 21 и плунжер 22. Для подачи среды в полость 3 предназначена труба 23.Гидравлический домкрат работает 40 следующим образом.Для выдвижения штока 17 распределительное устройство включается в положение 1, и гидравлическая среда от источника давления подается через 45 штуцер 16 в полость 2 цилиндра, а также к золотниковому клапану и под золотник 10. Преодолевая усилие пружины 9 малым давлением, гидравлическая среда через штуцер 15. трубу 23, 50 плунжер 22 цилиндра сжимает пружины 21, поднимается вверх и дает возможность шарикам 18 запасть из канавки 19 в кольцевую канавку 20.За счет разницы площадей...

Номер патента: 1377002

Опубликовано: 28.02.1988

Авторы: Володарский, Гильметдинов, Кулинич, Пантелеев, Сигал, Солопко

МПК: A21B 1/46

Метки: печь, хлебопекарная

...3 - разрез ПО ПОДЗ/ОЩС/с/У (ОТЕ)0 15/ЕЦСМУ) ПЗТРУОКУ.11 ечь СОстоит из пскарнОЙ камеры 1 Гу-пикового тина, размспесццого Б 3/сй мцогс)- виткового копвсйерцого пода 2, тсн/кц 3, нижних цагреватслеп/ы.( каналов 4, горизоцга ьцых нагревательных каналов 5, 6 и 7 ц;3 всех ветвях конвейера, тознспортируюпеих каналов 8 и 9 бокоых степках Цчп.45 КрохС ТОГО,СТрОЙСТ 0 БК.К)сЗСТ В Себя входные 10, 11 ц 12 и иХодцые 13, 4 и 15 вертикальные патруоки с ци- , И ПДРИЧССКИ МИ ООКОВЫ МИ ОТВОДЗ МИ, ХОД 51- ц и м и ВЕ и. и ц, Е р и ч с(: к 3 с3 /) м б к 31 3 1) с 1 ц с. с г/ ПорТср) К)Ццх Кс/НЗЛО,) 31 8 ООКО 1 Х стенках псчп и пил/3./дрц /сскцс ц//трубки1 3 Г)СВЗТС; Ь/Ы Х Кс 1/с 1,с 1 Х с), С) 11 7, С/3Д вижцы/. Опор/ 16, зе/орах у,(3(сп/1 ,п,/ОГ/1 спи...

Номер патента: 1376232

Опубликовано: 23.02.1988

Авторы: Абдулов, Пантелеев

МПК: H03F 1/52

Метки: мощности, усилитель

...мощности работает следующим образом.Входной сигнал поступает на инвертирующий вход ОУ 1. Сюда же черезцепь ОС на первом резисторе 2 ОС ипараллельной РС-цепи 5 поступаетсигнал отрицательной ОС, равный поабсолютной величине входному сигналу.Если входной сигнал равен нулю,то сигнал отрицательной ОС равен нулю, поскольку напряжение на нагрузке 21 равно нулю из-за закрытых транзисторов предвыходного и выходногодвухтактных инвертирующих каскадов,Это обусловлено тем, что напряжениена базах первого 6 и второго 7 транзисторов не превышает по абсолютнойвеличине их напряжения открывания.При подаче на вход усилителя мощности входного сигнала положительнойполярности на базы первого 6 и второго 7 транзисторов через ограничивающий резистор...

Номер патента: 1375401

Опубликовано: 23.02.1988

Авторы: Карпов, Пантелеев, Шаронкин

МПК: B22C 9/04

Метки: блоков, модельных, обсыпки

...1 от +30 в нижней трубке (фиг. 5) до -15 в верхней трубке (фиг. 3), Благодаря этому наклону воздух подается направленно: из нижней трубки под наклоном вверх, а из верхней трубки - вниз.Устройство работает следующим образом.Через патрубок 5 подается сжатый воздух под определенным давлением, достаточным для возникновения псевдокипящего слоя, далее воздух проходит через пористую прокладку 4, сетку 8 и попадает в корпус 1. Через трубу 12 подается воздух в дополнительную систему 6 подачи воздуха.Воздух проходит по трубкам 13 и выходит из них через отверстиясоздавая псевдокипение обсыпочного материала. Далее в камеру 1 помещают модельный блок (не показан) и производит его обсыпку. 2Дополнительный наддув воздуха от боковых стенок обеспечивает...

Номер патента: 1374439

Опубликовано: 15.02.1988

Автор: Пантелеев

МПК: H04J 3/14

Метки: коэффициента, ошибок

...алгоритму работы прекращается цикл измерения и высвечивается зафиксированное число ошибок. При этом, уже высвечивается второй индикатор 12 занятой, что соответствует изменению порядка результата.При Фиксации первым декадным счетчиком 5 к концу второго интервала измерений менее десяти ошибок датчик 3 сигналов времени формирует третий интервал времени, больший предыдущего (второго) интервала в десять раз, и дает управляющий сигнал на третий индикатор 13 запятой. При переполнении первого, второгои третьего декадных счетчиков 5,6 и 7 до истечения измерительного интервала блок 2 управления прекращаетцикл измерений и обеспечивает высвечивание информации первого, второгои третьего декадных счетчиков 5,6 и7 на индикаторах 8,9 и 10...

Номер патента: 1372582

Опубликовано: 07.02.1988

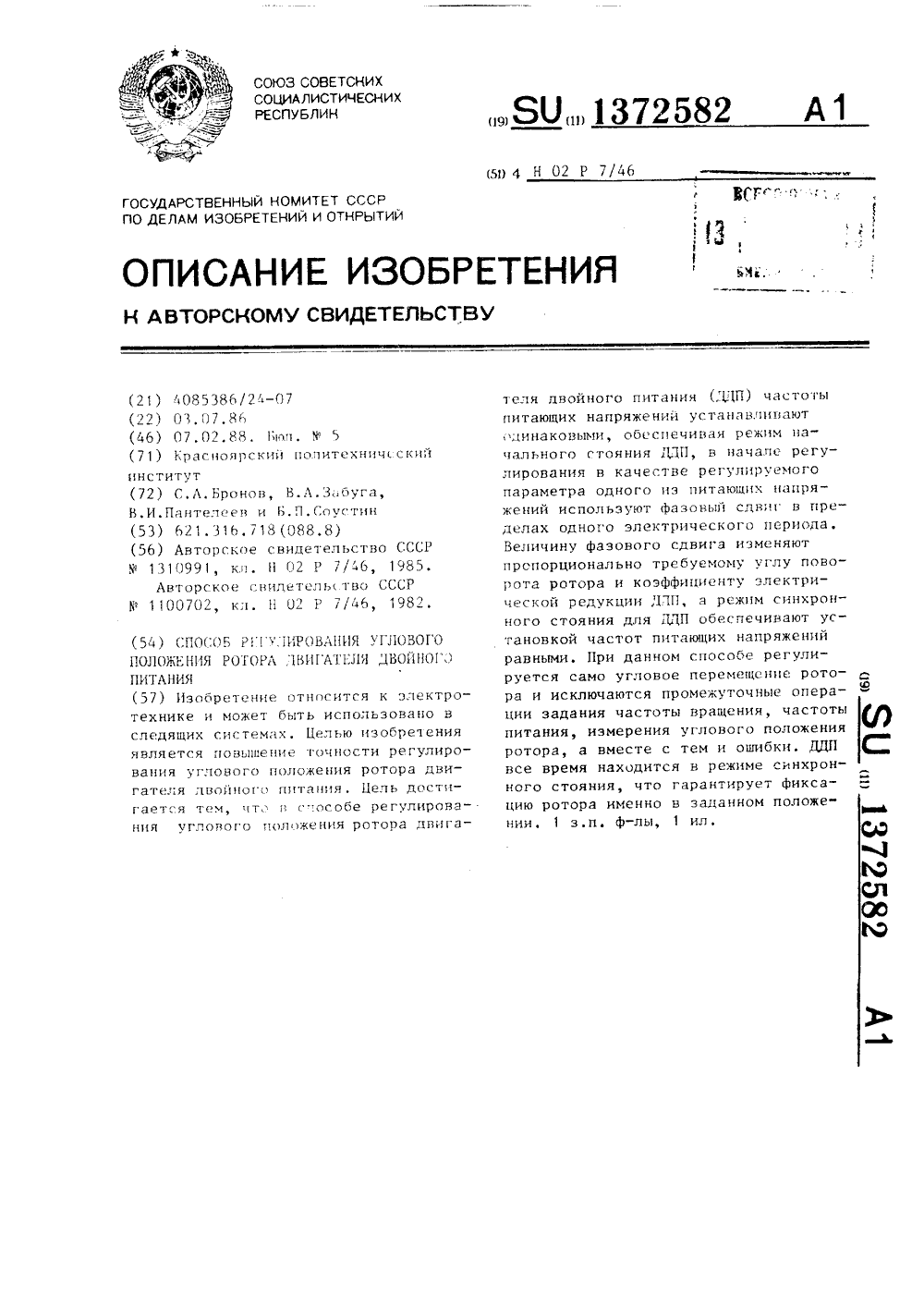

Авторы: Бронов, Забуга, Пантелеев, Соустин

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...регулированием (путем изменения частоты питания), что наиболее точно соответствует требованиям следящих систем, в которых требуется управлять непосредственно углом поворота, а не частотой вращения (управление частотой вращения также бывает необходимо в переходных режимах, но имеет подчиненный характер).Предлагаемый способ обеспечиваетпрямое управление именно углом поворота, минуя операции задания частоты вращения изменения частоты, измерения углового положения и выдачи команды на стопорение двигателя (перевод его в режим синхронного стояния). Закон изменения фазового сдвига во времени может быть самым разнообразным в зависимости от заданного угла поворота, требований к динамическим и энергетическим характеристикам в переходных режимах...

Номер патента: 1372123

Опубликовано: 07.02.1988

Автор: Пантелеев

МПК: F16D 1/02

Метки: валов, соединение

...1. Двуплечий рычаг 5 установленна шарнире 6 в пазу 7 втулки 1, одинего конец входит в прямоугольноеотверстйе 8, выполненное в среднейцилиндрической части шпонки 3, Втулку 1 охватывает подвижный в осевомнаправлении стакан 9, выполненный спазом 10 переменной глубины, с дном-которого контактирует торец хвосто"вика 11 шпонки 3, Втулка 1 снабжена 30установленной на ее конце гайкой, вкоторой жестко закреплены стержни12, концы которых свободно установлены в отверстиях стакана 9, а наних установлены пружины 3.35Соединение осуществляется следующим образом,Для разъединения вала испытуемогоизделия, снабженного, например, пазом для сегментной шпонки, стакан 9 40сдвигают влево, сжимая пружины 13.3 атем нажатием на свободный конецрычага 5 поднимают...
