Пантелеев

Номер патента: 1313713

Опубликовано: 30.05.1987

Авторы: Барабашкин, Пантелеев, Соловьев, Суров

МПК: B23D 31/00, B26D 11/00

Метки: линия, поточная, проката, раскроя

...луча телевизионного измерителя ТАИР. По импульсу измерителя 13 дается команда на динамическое торможение рольганга 2 и подъем люнетов 3, встроенных в рольганг 2. Люнеты 3, поднимаясь, принимают прокат на себя и сообщают ему вращательное движение, при котором измеритель 13 производит замер диаметральных размеров проката в нескольких продольных плоскостях заготовки. Результаты замера подаются в вычислительный блок 12 для определения пло 5 10 15 20 25 30 35 40 45 50 55 щади поперечного сечения проката в данном сечении с учетом некруглости последнего. По окончании замера люнеты 3 опускаются, выкладывая прокат на рольганг 2. С включением последнего прокат перемещается им на заданный шаг перемещения и после остановки рольганга 2 и подъема...

Номер патента: 1310991

Опубликовано: 15.05.1987

Авторы: Бронов, Забуга, Пантелеев, Соустин, Ченцов

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...вызываемымнагрузкой. В общем случае имеем 10 с 1 бК с - (со - и) ) . (2)д р Р2Из (2) получаемД= К с. Й 1 - (с, -4 г)йс.Р15 р фК Лс 1 ррф -2 Н( -- -)-9=РКР ь РР + с 1 ро я (и-иг )- ,где ср, - начальный угол поворота ротора;Л ф - приращение угла поворотаротора;начальная фаза питающего напряжения;Т, Т 2 - периоды питающих напряжений;и,и г - числа соответствующихпериодов за времяТак как ср,= с, + сР/КР, то из(2) получаем2 адр = --- (и -и ). (ЗЗР КгРОтсюда следует, что приращениеугла поворота пропорционально разности чисел периодов, подсчитанных завремя регулирования, и обратно пропорционально коэффициенту электрической редукции. Поэтому разностьчисел периодов зависит от заданногоприращения угла следующим образом:Крди = и - и = -...

Номер патента: 1310871

Опубликовано: 15.05.1987

Авторы: Былинский, Дикова, Китаев, Пантелеев, Уразина

МПК: G08C 21/00

Метки: местоположения, подвижного, средства, транспортного

...потенциал, который через элемент ИЛИ 10изменит состояния выходов КБ-триггера 11 на противоположные, при этомпрямой выход из исходного "нулевого"будет переведен в "единичное" состояние, Так осуществляется прием сигнала от радиомаяка. После опознания сигнала от радиомаяка происходит пере. запись кода номера радиомаяка из сдвигового регистра 8 в регистр 20 следующим образом. Признак опознания сигнала от радиомаяка в виде "единичного" потенциала с первого (прямого) выхода КБ-триггера 11 поступает на первые3 13108 входы первого 13, второго 14 и третьего 15 элементов 2 И-НЕ.Импульсы генератора 19 через элемент И-НЕ 15, элемент И-НЕ 14, элемент ИЛИ-НЕ 17 и элемент ИЛИ 6 осуществляют перезапись содержимого второго сдвигового регистра 8...

Номер патента: 1309190

Опубликовано: 07.05.1987

Авторы: Калугин, Красильников, Нэмени, Пантелеев, Филиппов

МПК: H02K 15/00

Метки: качества, прессовки, сердечника, статора, электрической

...сердечника в ЗОколебательный контур электрическогогенератора частоты; частота последнего зависит от суммарной емкостипакета и, следовательно, от усилияего запрессовки, поскольку толщиналаковой пленки изменяется в зависимости от величины давления (примерно 67. толщины на 2,0 МПа),При этом в зависимости от количества пакетов, включенных последователь"40но, измеряется емкость и определяетсяпо градуировочным кривым давлениепрессовки либо всего сердечника, либоего части,При настройке электрического генератора частоты на разные рабочие частоты получают различную степень пространственной локализации емкостных пакетов в районе присоединения подво дящего проводника к листу сердечникаТак, при частоте в десятки кГц сталь 90 2ные листы...

Номер патента: 1306744

Опубликовано: 30.04.1987

Авторы: Большаков, Золотарев, Пантелеев, Попов, Рейнгарт, Хвостов

МПК: B60D 1/14

Метки: блоков, стыковки, функциональных

...с возможностью взаимодействия с установленным на раме 1 блока А в глухом отверстии подпружиненным фиксатором 8. Блок А снабжен направляющими выступами 9, а стыкуемый с ним блок Б соответствующими углублениями 10. Кроме того, на блоке Б размещены элементы 11 и 12 захвата, которые установлены с возможностью взаимодействия соответственно с крюками 2 и 3 в момент захвата. На блоке А для автоматизации процесса стыковки смонтирован датчик 13, включающий систему подачи рабочей жидкости в полость б гидроцилиндра 4 и да-чики 14 и 15, со диненные параллельно и обеспечивающие отключение системы подачи масла в полость б по достижении конечного положения крюками 2 и 3.Устройство работает следуюш,им образом.При нижнем положении крюков 2 и 3...

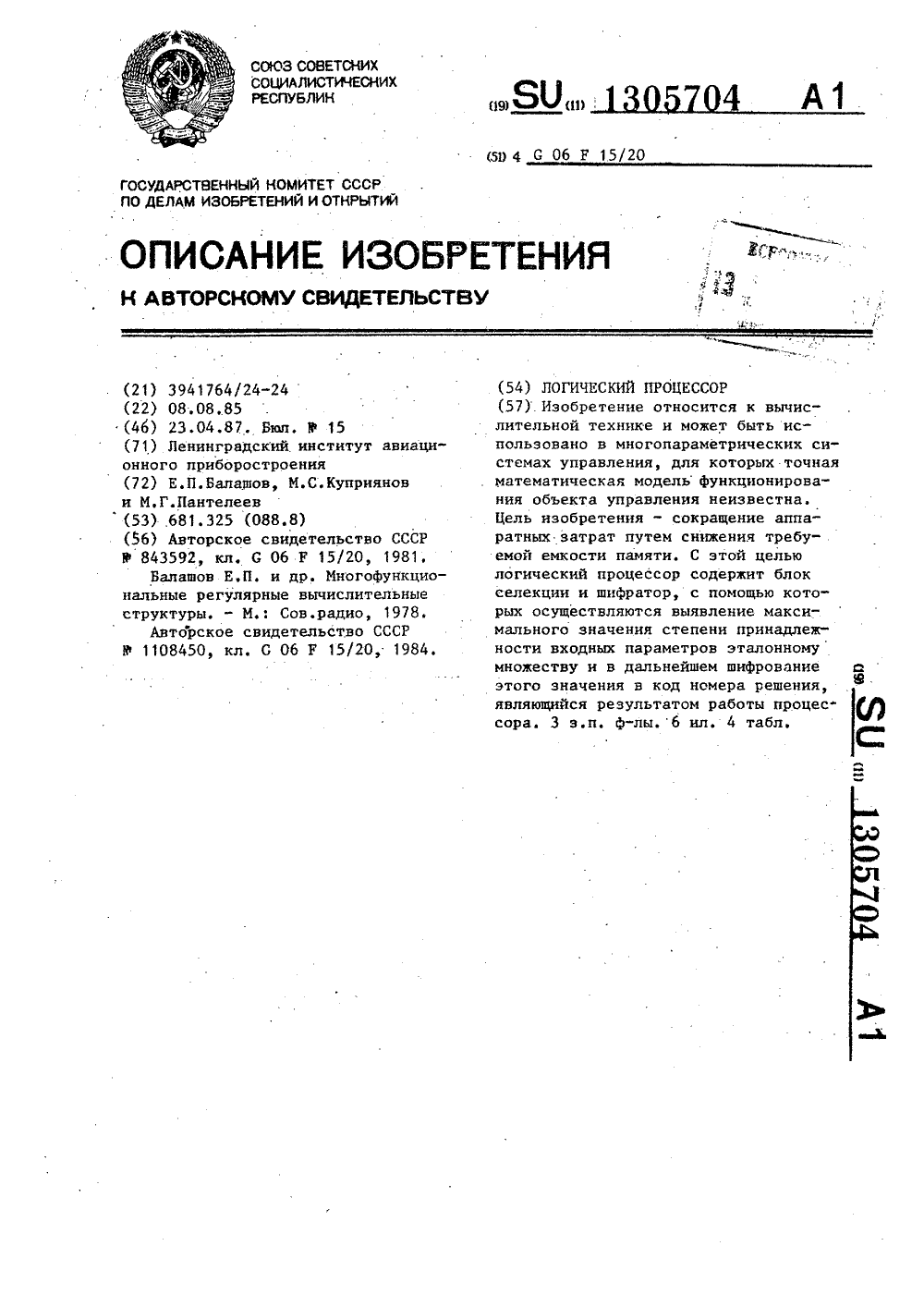

Номер патента: 1305704

Опубликовано: 23.04.1987

Авторы: Балашов, Куприянов, Пантелеев

МПК: G06F 17/21

Метки: логический, процессор

...И третьей. груп"пы 12 поступают на синхровход буферного регистра 19; обеспечивая записьна него минимальных решений. Содержимое счетчика 3 адреса поступает навход пуска блока 20 синхронизации, вшестом такте осуществляется анализ 10его на нуль. При неравенстве содержимого счетчика 3 адреса нулю управление передается четвертому такту,т.е. происходит ввод и анализ значе"ния следующего параметра, Если содержимое счетчика 3 адреса равно нулю, т.е. анализ всех параметров системы произведен, то управление передается седьмому такту.В седьмом такте осуществляется выбор решения для системы. По сигналус шестого выхода 77 блока 20 синхронизации, поступающем на второй входэлементов И второй группы 11, с выхода буферного 19 регистра минимальные...

Номер патента: 1303065

Опубликовано: 15.04.1987

Авторы: Голоколенов, Пантелеев, Петров, Рейнгарт, Хвостов

МПК: A01D 33/08

Метки: комков, отделения, плодов, почвенных, примесей, соразмерных

...5 и 6, ни которых ризмсннно оеко)юц)цн пилЯ(и Гс)(н)логно 7. 11 риксл транспс)р- Г Р О Б с) 0 С , П С( Ст БГ Я СГ С 51 . Н 2 П Р И )С Р, 01 21( К Р 0,11331 с 3 Г(.515 8, котОРы Й и Ри ПО)0(цн )сонии.)- ско и нсс)с) Ли 1 и,) с 35 за. с БелП 1 И м 3 с 3,101ОлнОГО из три н 10 ртрй 3 4. )слмн 111 Бс(,ы с) Оста;1 ьсых трянсн 03)те)ОБ 4 с помощью кОни. ческой зубчат(й передаци, состоящей из ко- ЛС), 1(ИН 1 сГи 3 СКН СКЯ:сс 1 НЬ 1:РУГ С Л)С ГС)11.11 с 3 рс1 С 1 у 1 с 1 НОБ 1НО ТОКОЬ11 НОС КОГ 1 ЬЦО 1 1, Бз 11)Лси 1.3 ОН 1 сс с кон Гс 1 кГнои п(с. КОЙ . 1 с)мс(1 Сс)6с) 1(С)х;3(псих(ОМ 1 ри 130- Гс(, 13 )11 ОГ 1н н ы 1 Б 13 И .1 С Л Б 13 с 11(,51 1, 5, и в рс),1 с)10(с крх"Г 5 пцнЙ м 011 снт р 1) 1 при ПОМО 1(И 3 ус ГОИ с)ПЫ 14 1 11.У с ГЙ с3Р с...

Номер патента: 1303652

Опубликовано: 15.04.1987

Авторы: Глебов, Пантелеев

МПК: E02B 3/06

Метки: водоеме, волн, гашения

...давления волны 10 вершина стенки 5 должна находиться ниже расчетного уровня 11 воды на глубине, равной0,4-0,5 м., Для предотвращения размыва дна у основания 1 отсыпана камен наяпостель 12. Расстояние между 30жесткими пластинами 9 принимают неболее 1/3 высоты расчетной волны 10и равным удвоенной длине ребра в плсскости чертежа. Заглубление нижнейпластины 9 от расчетного уровня 1135воды принимают на глубину,действиярасчетной волны 10,Длину одной секции волногасящегоустройства параллельно фронту волны10 принимают не менее длины расчетной 40волны 10.Волногасящее устройство работаетследующим образом.При подходе волны 10 к волногасящему устройству, находящемуся в положении 1, упругая стенка 5 останавливает фронтальное перемещение...

Номер патента: 1300077

Опубликовано: 30.03.1987

Авторы: Галибина, Гольдина, Епанчинцев, Жолнерович, Зеленков, Овчинников, Пантелеев

МПК: E02B 1/00

Метки: отходов, предприятий, промышленных, складирования

...материала (зола) обвалование 4, прудок 5 с водой либо нейтрализующим раствором, водосборные экраны 6, дренажная канава 7 с минерализованной водой. Стрелками 8 обозначены направления движения воды или нейтрализующего раствора, стрелками 9 и 1 О - соответственно уклон основания и отсыпаемых слоев крупнозернистого материала. 20Способ осуществляют следующим образом.Вначале готовят основание 1 с уклоном 9 поверхности основания в обе стороны от середины бурта. Затем, начиная с первого слоя, ведут отсыпку химически агрессивного золошлакового материала с образованием уклона 1 О к центру поверхностей каждого из последовательно отсыпаемых слоев, с чередованием слоев 2 - из материала, намытого в золошлаковой зоне, с размером частиц 2 мм и слоев...

Номер патента: 1300076

Опубликовано: 30.03.1987

Авторы: Глебов, Епанчинцев, Жолнерович, Пантелеев

МПК: E02B 1/00

Метки: пульпопровода, эстакада

...ул. Проектная, 4 Изобретение относится к строительству, в частности к эстакадам, на которые укладывается пульпопровод для намыва сооружений.Цель изобретения - снижение трудозатрат и повышение надежности работы.На фиг.изображена эстакада, продольный разрез; на фиг. 2 - то же, поперечный разрез.Устройство включает вертикально установленные опоры 1, соединенные попарно поперечными элементами 2 жесткости. Опоры 1 и элементы 2 жесткости выполнены из перфорированных труб, заполненных крупнозернистым материалом. В верхней части опоры 1 соединены ригелями 3. В продольном направлении на ригель 3 уложен пульпопровод 4, а на элементы 2 жесткости - соединительная труба 5, выполненная перфорированной и заполненная крупнозернистым материалом. Для...

Номер патента: 1296798

Опубликовано: 15.03.1987

Авторы: Баландина, Пантелеев, Юнгеров

МПК: F25D 3/10

Метки: камера, холодильная

...технике, а именно к холодильным камерамдля проведения климатических испытаний навоздействие отрицател: ных температур крупногабаритных изделий и агрегатов.Цель изобретения - упрощение конструкции и снижение материальных затратпри изготовлении камеры.На чертеже схематически изображенапредлагаемая холодильная камера, общийвид. 1 ОХолодильная камера содержит корпус,состоящий из металлического каркаса 1 с натянутой на него обшивкой 2 из гибкого теплопроводного материала и размещенного вверхней части камерь трубопровода 3 дляподвода криогенной жидкости, снабженногоравномерно расположенными по его длинефорсунками 4,Принцип действия холодильной камерызаключается в следующем,Криогенная жидкость по трубопроводу 3поступает к форсункам 4,...

Номер патента: 1290341

Опубликовано: 15.02.1987

Авторы: Алексенко, Балашов, Бжезинский, Колесников, Куприянов, Пантелеев

МПК: G06F 17/28

Метки: процессор, управляющий

...9 и входу 57 мультиплексора 1 О, вход 137 соответствуетуправляющим входам 54 и 55 указанныхмультиплексоров, а выход 138 соответствует выходам 53 и 58 мультиплексоров 9 и 10,подключены соо 1 ветственно к информационному входу 30 счетчика 6 и выходу 66 результата процессора. Выход 32 счетчика 6 соединен с входом 51 мультиплексора 9 и входом 37 блока 7, выход 44 которого подключен к синхровходу 31 счетчика 6, Выход 36 блока 7 подключен к синхровходу 68 регистра 2 и синхровходам 69 и 70 триггеров 3 и 4.- Первый, второй и четвертый информационные входы счетчика 72 (фиг. 2) подключены к шине нулевого потенциала, а второй информационный вход счетчика 72 соединен с шиной единичного потенциала. Синхровход, вход сброса и счетный вход...

Номер патента: 1284638

Опубликовано: 23.01.1987

Авторы: Абдрахманов, Еремеев, Осипов, Пантелеев, Паршин, Юнышев

МПК: B21C 1/28

Метки: волочильного, стана, тележка

...стана. Освобожженная труба 15 падает и процессповторяется.Использование изобретения позволяет увеличить производительностьволочильного стана эа счет повышения надежности работы кулачковогозажима и исключения зависания трубы - по окончании процесса волочения, атакже упрощения перенасадки при изменении размера протягиваемой трубы. Изобретение относится к производству труб волочением, а именно кконструкциям волочильных тележек,Цель изобретения - увеличениепроизводительности стана,На фиг, 1 изображена тележка волочильного стана, вид сверху; нафиг. 2 - разрез А-А на фиг.1 (в положении захвата трубы); на Фиг3 -вид Б на фиг.2.Тележка волочильного стана содержит корпус 1, в котором размещен зажим 2 со штоком 3, пружинный компенсатор 4,...

Номер патента: 1280381

Опубликовано: 30.12.1986

Авторы: Алексенко, Балашов, Бжезинский, Колесников, Куприянов, Пантелеев

МПК: G06F 17/10

Метки: лингвистический, процессор

...82 блока 20, выход 84 которого соединен с входами 68 и 71 блока 15 и регистра 19, Вход 77 блока 20 явля- ется тактовым входом процессора. Первый, третий и четвертый информационные входы счетчика 86 блока 20 соединены с шиной 10 , а второй информационный вход счетчика 86 - с шиной "1". Первый выход счетчика 86 соединен .с входом элемента 90 и первыми входами элементов 94, 96 и 98. Вьиод элемента 90 соединен с первыми входами элементов 93, 95 и 97. Второй выход счетчика 86 подключен . к входу элемента 91 и третьим входам элементов 95 и 96, Выход элемен 1280381 6струкций в лингвистическом протоколе алгоритма. При этом слово содержит "1" лищь в тех разрядах, которые соответствуют инструкциям лингвистического протокола, содержащим...

Номер патента: 1280097

Опубликовано: 30.12.1986

Авторы: Бубенникова, Жолнерович, Зеленков, Пантелеев

МПК: E02B 7/06

Метки: возведения, сооружений, сыпучего

...возведении сооружений приотрицательных температурах воздухаиз отходов промышленных предприятий,например золы ТЭС, фосфогипса и других материалов, находящихся по условиям технологии производства в разогретом, сухом состоянии с температурой 100 и более градусов Цельсия. 1 ОЦелью изобретения является повышение эффективности строительства,На чертеже представлен фрагментвозводимого сооружения, поперечный15разрез.На .чертеже позициями обозначено:1 - тело сооружения; 2 - слой сыпучего материала (золы), 3 - теплоиэолирующее покрытие из фильтрующего материала; 4 - снег; 5 - направление 2 Одвижения воды при таянии снега.Порядок возведения сооружения по,предлагаемому способу на примеретепловой электростанции,После сгорания твердого топливав...

Номер патента: 1276883

Опубликовано: 15.12.1986

Авторы: Маламыжев, Пантелеев

МПК: F25B 9/02

Метки: криогенная

...дросселировании криоагента в дросселе 10 происходит понижение его температуры и захолаживание микрохолодильника 4 и охлаждаемого объекта 7.В течение времени захолаживания изза увеличенного давления усреднения в замкнутом контуре системы циркулирует дополнительное количество криоагента и увеличивается давление всасывания компрессора. Благодаря увеличению давления всасывания производительность компрессора и давление нагнетания возрастают. Холодопроизводительность установки пропорциональна расходу криоагента через ВНИИПИ Заказ 6655/3Филиал ППП Патент, г. микрохолодильник и величине давления на входе в него. Поэтому при увеличении последних в течение времени захолаживания холодопроизводительность системы возрастает, в результате чего время...

Номер патента: 1273604

Опубликовано: 30.11.1986

Авторы: Кудрейко, Пантелеев

МПК: E21F 5/00

Метки: выбросоопасных, зон, пласта, прогноза, угольного

...к выбросоопасной. Формула изобретения 15 30 Составитель М, ГагулинТехред В.Кадар Корректор Т, Колб Редактор И. Касарда Заказ 6406/31 Тираж 436 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4 Л Производственно-полиграфическое предприятие, г. Ужгород, уп. Проектная, 412736Изобретение относится к горнойпромышленности и может быть использовано при разработке выбросоопасныхугольных пластовЦель изобретения - повышение надежности прогноза выбросоопасностиза счет учета нарушенности микроструктуры угля,Способ осуществляют следующимобразом. 1 ОИэ забоя выработки по наиболееслабой нарушенной пачке угля бурятшпуры глубиной 4-8 м, располагая ихв подготовительных...

Номер патента: 1270572

Опубликовано: 15.11.1986

Авторы: Климов, Пантелеев

МПК: G01F 11/06, G01N 1/10, G01N 1/14 ...

Метки: дозатор, жидкости

...кнопку 8, при этом толкатель1 О перемещается и выходит из зацепления с кулачком 7.Кулачок 7 перемещается вверх под действием пружины б до упора его в толкатель Оследующей кнопки 8. Таким образомв дозирующий .шприц всасывается заданная доза жидкости.При нажатии следующих кнопок 8кулачок также перемещается вверхи в доэирующий шприц 2 всасываются:дозы жидкости,При нажатии последней верхней кнопки 8 кулачок 7 перемещается до упора в корпус 1, Дозирование можно производить нажатием сразу на несколько кнопок 8, при этом в дозирующий шприц 2 будет всасываться сразу несколько заданных доз. Это позволяет сократить время срабатывания па сравнению с прототипом.П р и м е р 1. Определение наличия в жидкости белковых веществ.Отбирают в...

Номер патента: 1269284

Опубликовано: 07.11.1986

Авторы: Варинский, Кабишев, Пантелеев

МПК: H05K 7/02

Метки: контактный, соединитель

...контакты 11, контактирующая по,верхность которых выполнена конической, и цилиндрические пружины 12.Контакты 11 взаимодействуют с торцо, выми поверхностями цилиндрическихстержней 4 и 7 и удерживаются в сочлененном положении цилиндрическими 40пружинами 12.1Колодки 1 соединены с кронштейнами13 для крепления жгутов 14 и закреплены ограничителями 15 на кольцевыхнаправляющих 16 с возможностью пово 45рота одной колодки 1 относительнопромежуточной платы 2, а другой -относительно дополнительной платы 5на некоторые углы с осями вращения,проходящими в месте соединения КОН 50тактов 11 с цилиндрическими стержнями4 и 7. Жгут 14 крепится к кронштейнам 13 прижимами 17.Контактный соединитель работаетследующим образом.55Жгуты 14 крепятся к...

Номер патента: 1268127

Опубликовано: 07.11.1986

Авторы: Локай, Нагорский, Пантелеев, Скотников, Тепер, Ханко

МПК: A01D 45/00

Метки: комбайну, копирования, поля, рельефа, томатоуборочному

...ул. Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки томатов,Цель изобретения - улучшение копирования рельефа поля и уменьшениепотерь плодов.На чертеже изображено устройство,вид сбоку.Устройство к томатоуборочному ком, 1 Обайну для копирования рельефа полясодержит лифтер 1, соединенный поводком 2 с осью колеса 3, которая через рычаг 4 соединена с рамой 5 машины. Шток гидроцилиндра 6 соединен с 15осью опорного колеса 3, а другой конец его - с рамой 5 комбайна. Поводок 2 связан с рамой гибкой связьюограничивающей перемещение вниз егои лифтера при переводе жатки в транспортное положение. На раме 5 расположены стойки 8 с подреэающими дисками 9. Опорная часть...

Номер патента: 1066334

Опубликовано: 30.10.1986

Авторы: Асан-Джалалов, Давиденко, Пантелеев, Романовский, Теплицкий, Шагинян

МПК: G01V 1/147

Метки: волн, источником, сейсмических

...переключаться сразу в третье, минуя второе,В третьем положении распределитель ,импульсов 6 разрешает прохождение ченала с датчика мо новибратору 8 и действий 7 Придатчик моментат распределитель селектор 1 и одвое положение, счетвий 7 фиксирует еделитель импульи вторую схемы ель мощности 1213 на подъем груождение через секоммутатора 17.ет временные инкаждого выдает сигго временного инстанавливает КБ- чное положение и -последовательности р 17 подключится ка выход таймера 3 подключится к тактовому входу генера-, тора ш-последовательности 15. Генератор ш-последовательности 15 тактируется таймером 3 и в конце каждоговременного интервала, отсчитываемого таймером 3, будет изменять свое состояние. При появлении на выходе генератора...

Номер патента: 1266708

Опубликовано: 30.10.1986

Авторы: Гонашвили, Грецкая, Пантелеев

МПК: B23Q 7/02

Метки: выдачи, плоских, поштучной

...устройства происходит следующим образом.В исходном положении стопка деталей 6, ограниченная направляющими 3, левым краем опирается о поверхность стола пройдя в промежуток между левой направляющей 3 и концом консольно закрепленной пластины 5. Правый край стопки в это время лежит на пластине 5.При вращении диска 4 он своей прорезью захватывает левый край нижней детали, лежащий на столе, и начинает перемещать ее. При этом правый край детали вначале скользит по пластине 5, а затем, достигнув ее конца, падает в прорезь диска 4, который продолжает перемещать деталь до места назначения, например на контрольную позицию,После того, как правый край детали, лежащий на пластине 5, сойдет с нее и упадет на стол (фиг.4), стопка деталей в магазине...

Номер патента: 1095793

Опубликовано: 30.09.1986

Авторы: Асан-Джалалов, Давиденко, Пантелеев, Шагинян, Шпилевский

МПК: G01V 1/04, G05B 19/00

Метки: источником, сейсмических, сигналов

...разряда, задатчик 15 длительностизаполнения взрывной камеры, формирователь .сигнала подрыва 16, блок прерывания 17, блок запуска 18, счетчиквоздействий 19, генератор импульсов20, второй выход 21, панель управления 22, шестой выход 23, четвертыйвыход 24, пятый выход 25, третий 26 20выход, элемент И 27, третий усилительмощности 28, третий электромагнит29, одновибратор 30, КБ-триггер 31,задатчик выхлопа 32,выход 33, выход34 задатчика длительности заполнения 25.взрывной камеры, первый выход 35 блока запуска, второй и первый выходы36 и 37 одновибратора, первый, второй, третий выходы 38, 39 и 40 блокапрерывания, пятый и шестой 41 и 42выходы дешифратора, выход 43 формирователя сигнала подрыва, второй выход44 блока запуска, выход 45...

Номер патента: 1091727

Опубликовано: 30.09.1986

Авторы: Асан-Джалалов, Бугаец, Давиденко, Пантелеев, Свиньин, Шагинян, Шпилевский, Эпшицкий

МПК: G01V 1/04, G01V 1/09

Метки: источник, сейсмических, сигналов

...выходы которого поразряд 4 э но соединены с первыми входами схемысовпадения кодов, блок команд, усилители мощности и устройство индикации,в систему управления введены эадат"чик количества воздействий, К-Я-триг 50 гер, Формирователь синхронизации,формирователь сигнала накопления, де- .шифратор и счетчик команд, выходыкоторого подключены к входам дешнфратора, а вход соединен с выходом форЯ мирователя синхронизации, первый входкоторого связан с блоком команд, авторой вход - с входом обнулениясчетчика накопления и панелью управнелью управления, при этом выходыусилителей мощности соединены с устройством индикации и связаны с сервоприводом золотника гидрораспредели-.теля, к вторым входам схемы совга ления находится в исходном положении,при...

Номер патента: 1259377

Опубликовано: 23.09.1986

Авторы: Альховский, Асафьев, Гихоренко, Ермолин, Кондратьев, Пантелеев, Сальков, Тепляшин

МПК: H01Q 21/26

Метки: антенна

...вибраторам 1, приэтом симметричные вибраторы 1 расположены в горизонтальной плоскости вдоль сторон квадрата, диагоналями которого являются попереченые штанги 3 длиной Хр.4,жестко закрепленные в точке пересечения напродольной штанге 4 и гальванически соединенные с и с плечами симметричных вибраторов 1, между которыми имеются разрывы 5 длиной Хр./150. В эту антенну введенвертикальный биконический излучатель ивторой коаксиальный фидер 6.Верхний конус вертикального биконического излучателя 7 выполнен из четырех 25проводников длиной Хмакс./4, где Хмакс. - максимальная длина волны рабочего диапазона,верхние концы которых подсоединены к сторонам квадрата в разрывах 5, а их нижние концы объединены и гальванически соединены с продольной...

Номер патента: 1258938

Опубликовано: 23.09.1986

Авторы: Глебов, Пантелеев, Сальников

МПК: E02B 7/06

Метки: водоемах, возведения, намывных, сооружений

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4.12Изобретение относится к области строительства, в частности возведения средствами гидромеханизации золотоотвалов ТЭС, хвостохранилищ ГОК и т.д.Целью изобретения является снижение трудозатрат и повышение эффективности строительства.На фиг, 1 изображено намываемое сооружение, продольный разрез; на фиг. 2 - дамба, поперечный разрез.Схема содержит магистральный нульпопровод 1, эстакаду 2, выпуск 3 из пульпопровода, дамбы 4 тело, слои 5 и 6 намытого материала с нарастающей хрупкостью в тело переходной зоны, направление 7 движения пульпы из выпусков, уровень 8 воды в водоеме, при котором...

Номер патента: 1255297

Опубликовано: 07.09.1986

Авторы: Коробейников, Муханов, Пантелеев

МПК: B23B 35/00

Метки: глубоких, отверстий

...участок обрабатывают отдельно,Обработку ведут в два этапа.На первом этапе первый участокрастачивают резцом, выдерживая прямолинейность. Полученную поверхностьотверстия на первом участке используют в качестве базовой для фрезы,с помощью которой обрабатывают второй участок, диаметр которого меньшедиаметра предыдущего участка на величину, равную 0,3-0,5 мм.Все последукицие участки обрабатывают аналогично второму участкуметодом фрезерования, используя вкачестве базовой поверхность предыдущего участка и уменьшая диаметркаждого последующего участка на. величину, равную 0,3-0,5 мм. Эта величина зависит от диаметра отверстия иколичества участков, на которые делится длина обрабатываемого отверстия.вЗатем осуществляют развертывание...

Номер патента: 1254464

Опубликовано: 30.08.1986

Авторы: Балашов, Владимиров, Куприянов, Пантелеев

МПК: G06F 7/02

Метки: сравнения, чисел

...выше, Отличие состоит в том, что на первую группу входов второго коммутатора 4 первого узла 1 сравнения с входа 9 подается значение 111 а на управляющий вход блока 3 сравнения всех узлов сравнения подается сигнал "1". Зависимость выходов блока 3 сравнения от значений его входов имеет в этом случае следующий вид: ГО при Ьса;первый выход=111 при Ьа; ГО при Ьса;второй выход1 при Ь)а,При этом на выход коммутатора 2 и-го узла 1 сравнения будет выдаваться значение минимального элемента множества А, а выходы 12 узлов 1 сравнения, соответствующих минимальным элементам, будут установлены в "1".2. Принцип действия. устройства в режиме поэлементного сравнения множеств и определения отношения доминирования.Элементы первого множества А = - а...

Номер патента: 1252980

Опубликовано: 23.08.1986

Автор: Пантелеев

МПК: H05K 3/00

Метки: базирующий, заготовок, печатных, плат, узел

...устройство, вид спереди, на фиг.2 - то же, вид сбоку, на фиг.З - базирование заготовки, 15Баэирующий узел состоит из трех штифтов 1-3 (фиг. 1 и 2), закреплечных на одной и той же планке 4 и расположенных перпендикулярно плоскости заготовки, причем центральный штифт 2 20 закреплен на вкладыше 5, который размещается в углублении 6, выполненном в основной планке 4,Вкладыш 5 закреп. лен на планке 4 при помощи двух плоских пружин 7 и винтов 8. Причем центральный штифт закреплен на вкладьппе со смещением относительно осевой линии расположения крайних штифтов (0,5 мм).30Базирующий узел предназначен для базирования заготовок 9 (печатных плат) (фиг.З) с прямоугольными углублениями 10 и 11 и конусным углублением 12, в которое попадает...

Номер патента: 1249662

Опубликовано: 07.08.1986

Авторы: Бронов, Гончаров, Забуга, Пантелеев, Рыжов

МПК: H02M 1/08

Метки: сигнала, формирования, широтно-импульсного

...тактовые интервалы и одновременно вспомога тельные импульсы, равные половине тактовых интервалов (диаграмма Я фиг. 3). При каждом импульсе преобразователя 2 входного сигнала одновременно с переключением триггера 3 20 происходит запуск всех одновибраторов 8 функционального генератора 4 (диаграммы (-Я фиг. 3), Каждый из одновибраторов формирует импульс определенной длительности, выбираемой 25 пропорциональной требуемому значению огибающей выходного сигнала на соответствующем тактовом интервале. Например, в случае формирования синусоиды иэ девяти импульсов на полупе риод где 1 - коэффициент пропорциональнос- З 5 ти, выбираемый с учетом ус- ловия тоят из двух частей: часть каждого импульса пропорциональна входной частоте (импульс триггера...
