Номер патента: 245202

Опубликовано: 01.01.1969

Авторы: Великовский, Ерофеев, Сердюк

МПК: H02K 17/14, H02P 7/46

Метки: асинхронный, вентильный, каскад

...мично регулируя скорость асинхронного двигателя в широком диапазоне.11 а фиг. 2 и 3 приведены осциллограммытоков фазы ротора Урфазы статора Уи выпрямленного тока у, снятые на установке 15 асинхронного вентильного каскада мощностью 5 кот по предложенной схеме (см.фиг. 2) и по схеме с трансформатором инвертора (см, фиг. 3).Как видно пз осциллограмм, формы токов 20 ротора в рассматриваемых схемах идентичны.Это говорит об одинаковом гармоническом составе вторичной цепи двигателя и, следовательно, о возможности получения равноценного движущего момента двигателя, как и в 25 известных схемах вентильных каскадов.Применение трехфазного однополупериодного выпрямителя вместо трехфазного двухполупериодного позволит увеличить надежность работы схемы...

Номер патента: 283384

Опубликовано: 01.01.1970

Авторы: Быстрое, Шепелин

МПК: H02P 7/46, H02P 7/58

Метки: мутатора, открывания, тиристоров

...ах 43 - 48, выпрямительных мостах 49 - 54 и тоанзисторах 55, 56, подключен к статору асинхронного двигателя 41. Ротор дифференциального сельсина 42 через демодулятор 57, выполненный на тех же элементах, что и модулятор, подключен к транзи сторным ключам (1- - 6) (см. фиг, 1).Транзисторы 55, 56 переключаются в такт работы автогенератора 27 от сигнала с его вторичной обмотки 58, подключая через выпрямительные мосты 49 - 54 первичные обмотки трансформаторов 46 - 48 к вторичным обмоткам трансформаторов 43 - 45. На вторлчных обмотках трансформаторов 46 - 48 в этом283384 иг случае наводится модулированное напряжение, которое и питает статор сельсина 42. Демодулированное напряжение с ротора сель- сина имеет неизменную амплитуду на разную...

Номер патента: 411597

Опубликовано: 15.01.1974

МПК: H02P 7/46

Метки: 411597

...скольжения ротора, а уровень пропорционален сигналу программы, Капал 9 состоит из трех блоков; блока 11 формирования частоты, блока 12 формирования амплитуды, блока 13 формирования фазы, Коммутатор 10 представляет собой шестиконтактный переключатель, функционально связанный с выключателем 2.Регулирование скорости двигателя с помощью предлагаемого устройства осуществляется следующим образом.Статор двигателя 1 замыкается накоротко выключателем 2, а в его ротор с преобразователя 3 подается напряжение переменной частоты. Частота на выходе преобразователя 3 регулируется с помощью регулятора 6 по кафападу 8 в пределах от 0 до -(сро частота пигтающей сети), При этом происходит регулирование скорости двигателя в пределах от О до в(ва -...

Номер патента: 502469

Опубликовано: 05.02.1976

Авторы: Захаржевский, Охонский, Подобедов

МПК: H02P 7/46

Метки: асинхронного, ротором, скорости, фазным, электродвигателя

...из тиристоров 8 - 11, соединенных по мостовой схеме, и конденсатора 12, включенного в диагональ этого моста, Мощность скольжения передается в сеть инвертором 13. Сглаживание роторного тока производится дросселем 14. Фильтрация импульсов тока возвращаемой в сеть через инвертор мощности скольжения производится фильтром, состоящим из конденсатора 15 и дросселя 16. Диод 17 служит для предотвращения возврата энергии скольжения в роторную цепь./ Составитель Т. ВасильеваРедактор В. Фельдман Техред 3. Тараненко Корректор 3, Тарасова аказ 735/19ЦНИИПИ Изд.249 Государственного по делам изо 3035. 51 осква, )КТираж 882комитета Совета Мииистроретений и открытий35, Раушская набд. 4/5 ПодписноССР Типография Сапунов торного напряжения и противо-э.д.с,...

Номер патента: 613470

Опубликовано: 30.06.1978

Авторы: Горин, Кучумов, Сенаторов, Тихменев

МПК: H02K 29/00, H02P 7/46

Метки: инвертор, обмотки, переключения, постоянного, фазной, якорной

...20 - 21) соединены последовательно, а их общие точки присоединены к фазам 13 - 15 якорной обмотки.Первичные обмотки 22 - 24 коммутирующих трансформаторов питаются от источника однофазного напряжения. Когда же надобность в устройстве переключения тока отсутствует, например после того, как ьентильный двигатель разовьет достаточную для коммутации ЭДС вращения, первичные обмогки 22 - 24 могут быть отключены от ис 1 очника питания, после чего вторичные обмотки 16 - 30 21 выполняют функцию делителей тока межодписн СССР Типография, пр. Сапунова ду параллельными группами вентилей 1 - 2, 3 - 4, , 11 - 12. Для дальнейшего уменьшения мощности коммутирующих трансформаторов возможно также кратковременное (на 1 - 2 периода сети) включение первичных...

Номер патента: 649116

Опубликовано: 25.02.1979

Авторы: Гапоненко, Доманов, Жуловян, Забуга, Панарин, Разников

МПК: H02P 7/46

Метки: электропривод

...скорости.% ЪзеНа фиг.1 приведена функциональная схема предложенного электропривода; на фиг.2 - векторная диаграмманапряжений блока возбуждения,Электропривод содержит задающийгенератор 1, подключенный к преобразователю 2, который соединен с обмоткой 3 управления синхронного редукторного двигателя 4 двойного питания Обмотка 5 возбуждения двигателя подключена к сети переменного ЗОтока постоянной частоты. Двигатель4 снабжен измерительной обмоткой 6,имеющей число пар полюсов обмотки 5.Выход обмотки 6 соединен с входамисумматора 7 и фазового детектора 8, 35Другой вход сумматора 7 подключенк активному сопротивлению 9 в цепиобмотки 5, а выход - к фазовомудетектору 8. Выход фазового детектора8 соединен с корректирующим устройством 10 схемы...

Номер патента: 687553

Опубликовано: 25.09.1979

Авторы: Абрамович, Буянов, Круглый

МПК: H02P 7/46

Метки: переменного, электродвигателем

...устройства 9соединен с первым входом нуль-индикатора13, первый выход которого соединен со входом второго канала регулятора, а второйявляется выходом первого канала регуля отора.Устройство для управления электродвигателем переменного тока работает следующим образом.При пуске статор двигателя 1 при помощи выключателя 2 подсоединяется к сети.В роторе двигателя 1 при этом наводитсяЭДС, амплитуда и частота которой зависятот скольжения. Преобразователь 3 частоты 4представляет собой по отношению к наводимой ЭДС в фазах ротора ключи переменного тока, работающие в режиме зависимого инвертора. При этом величина тока в роторе может регулироваться по первой гармонической моментом включения преобразователя 3 по отношению к ЭДС ротора.При...

Номер патента: 752723

Опубликовано: 30.07.1980

Авторы: Абрамович, Буянов, Круглый

МПК: H02P 7/46

Метки: асинхронной, оборотов, числа

...равен нулю. При включении групп тиристоров с углом, равным нулю, т, е, группы тиристоров открыты в течение всего периода наведения ЭДС, ток в индукторе асинхронной машины будет минимальным.Можно включать группы тиристоров с некоторым углом по отношению к полупериоду наведенной ЭДС. При этом ток индуктора будет принимать соответствующие значения ь диапазоне от нуля до максимального значения. Данное положение подтверждается диаграммами (фиг, 2) где Ерф - наводимая в фазе индуктора асинхронной машины ЭДС; а;р - угол включения групп тиристоров преобразователя частоты по отношению к Ерф, С= арф - напряжение фазы индуктора асинхронной машины 1, равное напряжению преобразователя 3; арф - ток фазы индуктора асинхронной машины 1.Тиристоры...

Номер патента: 773887

Опубликовано: 23.10.1980

Авторы: Абрамович, Бочкова, Круглый

МПК: H02P 7/46

Метки: двойного, питания

...а второй - цепью 13 с выходом, источника 4 питания.Блок 11 управления при пуске соцер- З 0жит формирователь 14 сигнала, соединенный входом с выходом устройства 15сравнения, на один вход которого подана связь 12, а на второй - связь 13,через преобразователь 16 переменноготока в постоянный,Предложенное устройство работаетследующим образом. В исходном положении перед пуском40 машины 1 выключатель 2 отключен, а преобразователь 3, источник 4 и элемен ты 5-16 управления включены, В момент включения выключателя 2 на роторе машины 1, и, соответственно, на выходе преобразователя 3 (что одно и то же при глухом" соединении) появляется напряжение, нарастающее к величине, значительно большей напряжения выхода преобразователя 3 в установившемся...

Номер патента: 855915

Опубликовано: 15.08.1981

Авторы: Бронов, Жуловян, Забуга, Пантелеев, Соустин, Суханов, Чвертко

МПК: H02P 7/46

Метки: электропривод

...С 1 Х) РОГГР Х с ПИНЫ С ВОЗДСЙСВИСМ Нс 1 ЧсСТОТМ,И анин обмотки управления машины, что позволяет ПОВЫСИТЬ ТОЧНОСТЬ ГГЯбиЛИЗсЕСКИ Зс)дсНОГО ЗНЯЧЕНИЯ СКО)ОСТИ, а СЛЕДцс)ТЕЛЬ 0, РЗСПИРИТЬ ДИВ ПЗЗОП рСГ) ЛИПОВЗНИ 51 СКОПОС 111 ЯЛ тропривода.,О 3)3СДО: ) ЛСГ 11 (,Я С.с СТГ)Т 1ОДС)с Р) 1 ХОХП 1.РфРОВО 0,) 11 р3 ) ЧцС"1 (У Ы 11)С С, ОВ )ТС l ОСТЬ 3)11)гьс)1, .0)ветсИгОп 351 Грс 0,смОИ Выхо (по 1 3 сто задаюи;чо геряторз 9, а с ,Ь ,;П)В Лса 5 сГо .;ли Геля 2 чзс Готь На Вход ,) через 1 С)ск.осатель 6 скорости По,сГС 51 3;Сдо 3 Г(.,1 ЬсОСЬ И:)П "ЛЬСОВ, Со. (ГВСтсГВХ К Г 31 ТПС б3)1) БЬ ХОЛПОИ сЗСТОТС :, 3 ю иего Гсра Ор ) рГ. и р моЙ чяс. го)1. Е)3,хо,пг чсг 1 опрс,ш.Ис гся вели 1311 ОЙз:ско) мР .153 оп(с 0 иаРЯженин,ОС 3" 3 3 1;)1; (Го с)Т...

Номер патента: 921020

Опубликовано: 15.04.1982

Авторы: Кузьмин, Ройз, Сипайлов, Цукублин

МПК: H02P 7/46

Метки: постоянной, скорости, электропривод

...частоты, установленного на валу синхронного генератора, и введены после" довательно соединенные выпрямитель и автономный инвертор, причем вход выпрямителя подключен к статорной обмотке электродвигателя двойного питания, выход выпрямителя дополнительно соединен с обмоткой возбуждения. синхронного генератора, а выход инвертора подключен к обмотке ротора асинхронного преобразователя частоты.На чертеже представлена блок-схема электропривода постоянной скорости.Электропривод содержит электрома" шинный источник, связанный с валом 1 переменной скорости, состоящий .из синхронного генератора 2, и асинхрон-ного преобразователя частоты 3. Обе машины расположены на одном валу и выполнены в одном корпусе. Статорная 020 4обмотка синхронного...

Номер патента: 955484

Опубликовано: 30.08.1982

Авторы: Бронов, Забуга, Лопатин, Пантелеев, Соустин, Суханов, Ченцов

МПК: H02P 7/46

Метки: электропривод

...фиг. 2 - векторная диаграмма напряжений машины.Электропривод состоит из задающего генератора 1 регулируемой частоты, подключенного к преобразователю 2 регулируемой частоты, Преобразователь 2 соединен с обмоткой 3 управления синхронного двигателя двойного питания с ротором 4. Обмотка 5 возбуждения двигателя подключена к преобразователю 6 постоянной частоты, который синхронизируется задающим генератором 7 постоянной частоты, Двигатель двойного питания снабжен измерительной обмоткой 8 с числом пар полюсов, равным числу пар полюсов обмотки 5. Выход обмотки 8 соединен с входами сумматора 9 и фазового детектора 10. Другой вход сумматора подключен к резистору 11 в цепи обмотки 5, а выход сумматора - к входу фазового детектора 10. Выход...

Номер патента: 1100702

Опубликовано: 30.06.1984

Авторы: Забуга, Лопатин, Суханов, Ченцов

МПК: H02P 7/46

Метки: электропривод

...с входом задатчика 16 интенсивности, вьиод которого соединен с входом задающего генератора 1 регулируемой частоты, выход которого соединен с первым входом блока .13, второй вход которого соединен с вьиодом задающего генератора 7, третий вход блока 13 соединен с выходом источника 15 управляющегоЭ 11007 напряжения, четвертый и пятый входы блока 13 соединены соответственно с микропереключателями 17 и 18 огра. ничения движения рабочего органа, шестой и седьмой входы блока 13соединены соответственно с микропереключателями 19 и 20 упоров. Пре образователь 6 с задающим генератором 7 образуют источник 21 возбуждения, в качестве которого в простей 10 шем случае может быть использована сеть промышленной частоты.Блок 13 управления режимами...

Номер патента: 1116516

Опубликовано: 30.09.1984

Автор: Цгоев

МПК: H02P 7/46

Метки: варианты, двойного, машиной, питания

...входом блока 23, а их выходы связаны соответственно с опорными входами блоков 28 и 29, 30 и 31 управления группами тиристоРов, служащими для формирования импулвсов. Управляющие входы блоков 28 - 31 объединены попарно .и подклюе чены к соответствующим. выходам блока 25. Блоки 28 . - 31 подключены вы:ходами через соответствующие управляемые ключевые элементы 32 - 35 и к входам сооФветствующих" групп 2 - 5 управляемых вентилей непосредственного преобразователя частОты. Управляющие входы блоков 28 - 31 связан с вы од б ка 25 управления нормальной работой7 1116516 соответственно через коммутирующие элементы 36 - 39 блока 40 задания режима. Опорный вход блока 29 соединен с выходом блока 26 опорного напряжения через коммутирующий элемент 41,...

Номер патента: 1131012

Опубликовано: 23.12.1984

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/46

Метки: асинхронно-вентильного, асинхронного, двигателя, каскада, скорости, структуре

...инвертора, увеличивают в целое число раз 55частоту замыкания управляемого ключа, а время его замыкания регулируют из условия постоянства вольт-се 12 2кундной площади импульса противоЗДС на каждом периоде коммутации.На фиг, 1 представлена блок-схемаустройства, реализукщего способ;на фиг, 2 - временные диаграммы противо-ЗДС инвертора и работы формирователей импульсов; на фиг. 3 - диаграмма изменения диапазона регулирования противо-ЭДС инвертора от частоты его включения,Устройство, реализующее способрегулирования скорости асинхронногодвигателя в структуре асинхронно-.вентильного каскада, содержит асинхронный двигатель 1 (фиг. 1), в цепи фазного ротора которого находятся последовательно соединенные выпрямитель 2, дроссель 3 и инвертор...

Номер патента: 1179511

Опубликовано: 15.09.1985

Авторы: Бронов, Забуга, Лопатин, Пантелеев, Ульянов, Ченцов

МПК: H02P 7/46

Метки: электропривод

...в число импульсов,и через дискриминатор 26 знака отклонения угла нагрузки, с первым входом реверсивного счетчика 16, второй вход второго управляемогоключа 28 соединен с выходом третьей схемы 26 сравнения, а выход - через блок задания коррекции напряжения,с первым входом второгосумматора 30, второй вход второго сумматора через блок 31 функциональной связи напряжения и частоты соединен с выходом первого сумматора 19, а выход - с входом регулирования напряжения регулируемого преобразователя частоты, первый вход первого сумматора 19 подключен к выходу задатчика 13 скорости, второй вход первого сумматора 19 подключен к второму выходу преобразователя б постоянной частоты, а выход - к первому входу первой схемы. 20 сравнения, второй...

Номер патента: 1295499

Опубликовано: 07.03.1987

Авторы: Васильев, Круглый

МПК: H02P 7/46, H02P 9/14

Метки: переменного, электропривод

...эадатчика 23 регулирования).Электропривод переменного тока работает следующим образом, 5В исходном состоянии статор асинхронного двигателя 1 отключен от питающей сети выключателем 31, а трансформатор 30 напряжения включен, При этом тнристоры 2 возбудителя имеют анодное напряжение, но нет импульсов управления, так как на управляющие входы блока 3 управления поступает сигнал запрета, При неподвижном двигателе сигналы и, и на выходах15 блока 29 выбора режима равны нулю, Сигналы Я, 1 на выходах блока 26 управления коммутатором также равны нулю, на установочном входе 27 - нульгсПри включении включателя 31 на роторе асинхронного двигателя 1 появ, ляется напряжение, Напряжение Пг измеряемое датчиком 8 напряжения ротора, поступает на один иэ...

Номер патента: 1310991

Опубликовано: 15.05.1987

Авторы: Бронов, Забуга, Пантелеев, Соустин, Ченцов

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...вызываемымнагрузкой. В общем случае имеем 10 с 1 бК с - (со - и) ) . (2)д р Р2Из (2) получаемД= К с. Й 1 - (с, -4 г)йс.Р15 р фК Лс 1 ррф -2 Н( -- -)-9=РКР ь РР + с 1 ро я (и-иг )- ,где ср, - начальный угол поворота ротора;Л ф - приращение угла поворотаротора;начальная фаза питающего напряжения;Т, Т 2 - периоды питающих напряжений;и,и г - числа соответствующихпериодов за времяТак как ср,= с, + сР/КР, то из(2) получаем2 адр = --- (и -и ). (ЗЗР КгРОтсюда следует, что приращениеугла поворота пропорционально разности чисел периодов, подсчитанных завремя регулирования, и обратно пропорционально коэффициенту электрической редукции. Поэтому разностьчисел периодов зависит от заданногоприращения угла следующим образом:Крди = и - и = -...

Номер патента: 1367124

Опубликовано: 15.01.1988

Автор: Чумичев

МПК: H02P 7/46

Метки: асинхронного, вращения, частоты, электродвигателя

...оптрона 0 9 подключены к общей точке соединения других выводов резисторов 5.Устройство для регулирования частоты вращения асинхронного электродвигателя работает следующим образом. 46При включении электродвигателя 1 в сеть напряжение ротора попадает на конденсаторы 8, выпрямитель 6, регулируемый резистор 7, пороговый элемент 10 открыт и по управляющемубО электроду оптрона 9 течет ток, обеспечивающий открытие силового перехода оптрона 7, при этом тиристорный коммутатор 2 переходит в открытое состояние. Происходит разгон электро двигателя 1 по реостатной характеристике, определяемой величиной резисторов 3. По мере разгона напряжение в роторной цепи электродвигателя 1 уменьшается и при определенном значении частоты вращения электродвигате"...

Номер патента: 1372582

Опубликовано: 07.02.1988

Авторы: Бронов, Забуга, Пантелеев, Соустин

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...регулированием (путем изменения частоты питания), что наиболее точно соответствует требованиям следящих систем, в которых требуется управлять непосредственно углом поворота, а не частотой вращения (управление частотой вращения также бывает необходимо в переходных режимах, но имеет подчиненный характер).Предлагаемый способ обеспечиваетпрямое управление именно углом поворота, минуя операции задания частоты вращения изменения частоты, измерения углового положения и выдачи команды на стопорение двигателя (перевод его в режим синхронного стояния). Закон изменения фазового сдвига во времени может быть самым разнообразным в зависимости от заданного угла поворота, требований к динамическим и энергетическим характеристикам в переходных режимах...

Номер патента: 1385217

Опубликовано: 30.03.1988

Авторы: Бронов, Забуга, Пантелеев

МПК: H02P 7/46

Метки: электропривод

...уменьшения колебаний угла нагрузки при изменении частоты управления в электроприводе используетсякомпенсационная связь, образуемаяблоком коррекции 11 и регулятором амплитуды 7, Блок коррекции 11 выполненв виде пропорционально-дифференциаль.ного регулятора, что позволяет при35формировании амплитуды напряжения управления учесть скорость изменениячастоты сигнала управления,Для индукторного двигателя двойного питания, например, уравнение регу Олятора в операторной форме в относительных единицах имеет вид Допустим, частота сигнала управления изменилась по некоторому законуЛ"д(С) . Если бы не было блока коррекции, то угол нагрузки согласно уравнению (1) также изменился бы спедующим образомссГ(т)= сто+дно,(с)сне,отак как частота вращения...

Номер патента: 1436265

Опубликовано: 07.11.1988

Авторы: Балабаев, Бронов

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...подключен к первому входу пер- вого блока 9 сравнения, к второму входу которого подключен выход блока О задания угла поворота. Выход первого блока 9 сравнения соединен с первым входом регулятора 11 фазового сдвига, Выход датчика 8 угла поворота подклю" чен также к информационному входу блока 12 памяти и первому входу второго блока 13 сравнения, к второму входу которого подключен выход блока 12 памяти. К входу записи блока 12 памяти подключен третий выход блока 7 задания фазового сдвига, Выход второгоблока 3 сравнения соединен с первымвходом блока 14,сравнения, с вторым входом которого соединен выход блока15 вычисления заданного шага. Выход третьего блока 14 сравнения подключен к второму входу регулятора 1 фазового сдвига, выход...

Номер патента: 1464279

Опубликовано: 07.03.1989

Автор: Черников

МПК: H02P 7/46

Метки: электропривод

...43 раз. В результате действующие значения токов, про-,текающих в обмотках статора синхронного двигателя 7, оказываются одинаковыми по величине, но сдвинутыми друг относительно друга на 30 эл. град. (фиг, 2 а, б), что достигается соединением одной из обмоток статора синхроннбго двигателя по схеме звезда1 а другой - по схеме "треугольник", а также подключением каждой из них к обмотке трансформатора 1, соединенной по одноименной с ней схеме.Это обеспечивает отсутствие в МДС синхронного двигателя гармоник порядка ниже 11-й (фиг. 2 в). При этом коммутационные процессы в инверторах оказываются идентичными, так как большему в 13 раз току соответствует меньший в -13 раз реактанс обмотки, соединенной по схеме "треугольник , Коммутирующие...

Номер патента: 1515326

Опубликовано: 15.10.1989

Автор: Бронов

МПК: H02P 7/46

Метки: двигателем, двойного, питания

...то фактически существуют и два вектора питающих напряжений. Однако их можно условно заменить одним обобщенным вектором, вращающимся в пространстве с разностной скоростью согласно выражению (2). Угол поворота обобщенного вектора питающих напряжений тог- ЗО да выразится следующим образом: Мн(С) =И,(С) - 41(С)1 С) (7) где С - текущее время. 35физическое обоснование регулирования угла нагрузки путем изменения частот питающих напряжений заключается в следующем.Пусть, например, на ротор двигате О ля двойного питания действует тормозный момент нагрузки (фиг.2) . Тогда ротор двигателя (его ось) будет от" ставать от обобщенного вектора питающих напряжений. Это означает, что 45 угол нагрузки в установившемся режиме отрицательный ....

Номер патента: 1524153

Опубликовано: 23.11.1989

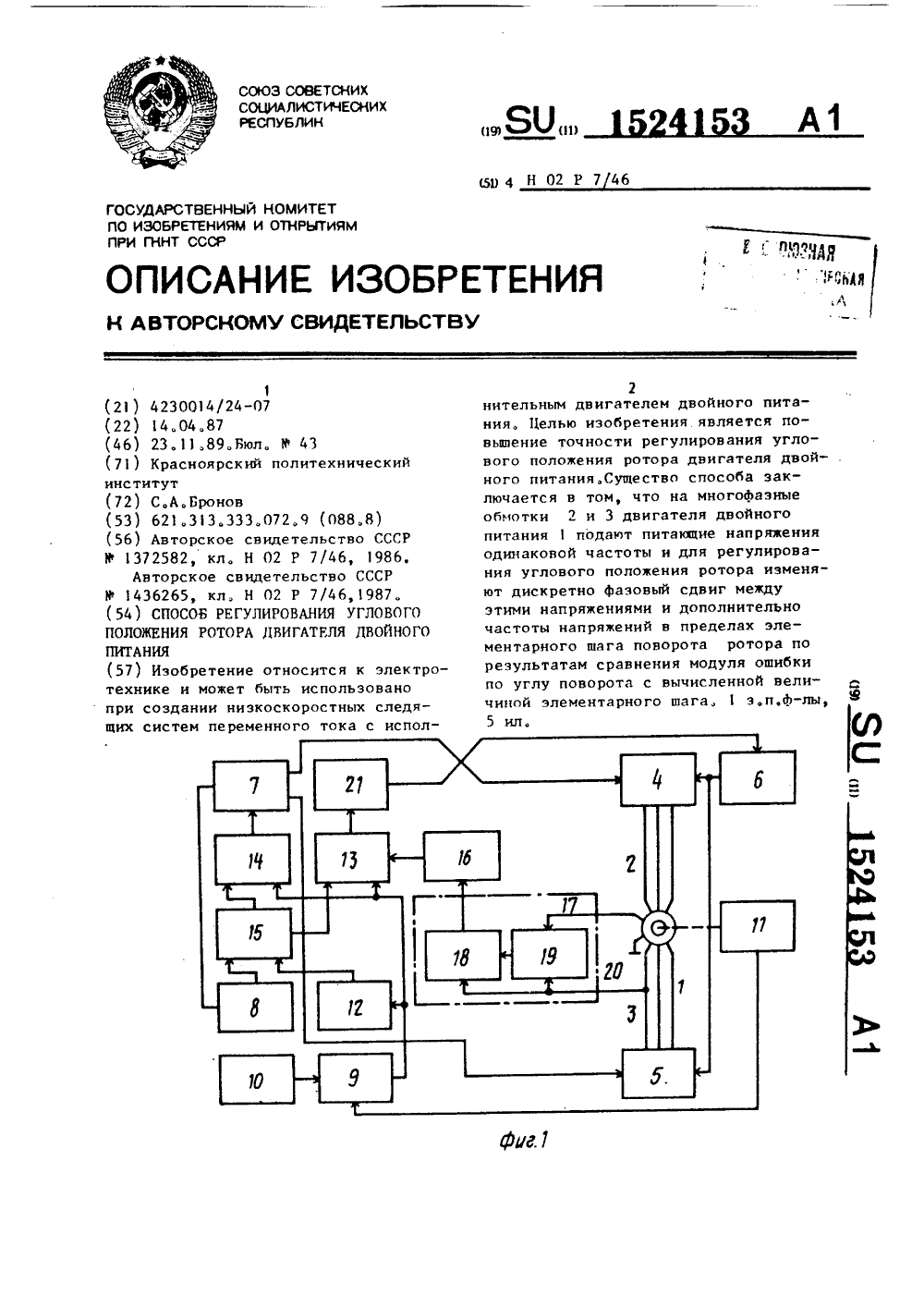

Автор: Бронов

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...вычисления ошибки по углу поворота - выходдатчика 11 угла поворота, механически связанного с ротором двигателя 1двойного питания, Выход блока 9 вычисления ошибки по углу поворотаподключен к входу блока 12 взятия модуля, а также к первым входам логического блока 13 и блока 4 задания фазового сдвига, К вторым входам логического блока 13 и блока 14 заданияФазового сдвига подключен соответственно первый и второй выходы блока5 сравнения, К третьему входу логического блока 13 подключен выход определителя 16 знака угла нагрузки, входкоторого соединен с выходом датчика17 угла нагрузки, содержащего фазовыйдетектор 18, выход которого являетсявыходом датчика 17 угла нагрузки, исумматор 19, выход которого соединенс первым входом Фазового...

Номер патента: 1529395

Опубликовано: 15.12.1989

Авторы: Мацюра, Моисеев, Нарембык, Плескач, Саляк, Чупыло

МПК: H02P 7/46, H02P 7/62

Метки: асинхронно-вентильный, каскад

...будет определенное время поддерживаться сигнал "1", Времязадержки этого сигнала выбирается исходя из возможности неодновременногосрабатывания силовых контактов выключателя 5 и его контакта 23, а такжепродолжительности протекания переходного процесса при включении асинхронного вентильного каскада и нарастаниитока в роторной цепи двигателя, величина которого ограничивается последовательно включенными пусковым резистором 8 и максимальной противо-ЭДСинвертора 3, Сигнал с выхода датчика 16 тока превьшает установленныйпотенциометрическим резистором 17уровень срабатывания компаратора 19,и на его выходе устанавливается "1",После окончания отсчета задержки времени на выходе узла 18 задержки появляется сигнал 0, При этом на первый вход...

Номер патента: 1541752

Опубликовано: 07.02.1990

Автор: Бронов

МПК: H02P 7/46

Метки: двигателя, двойного, питания, положения, ротора, углового

...или амплитудно-модулированных по синусоидальному закону, то существует минимальное значение приращения фазы (фазовая дцскрета) для каждого иэ питающих напряженцйт т Ю 1 мини й т- фазовые дискреты соответственно первого ц второго питающих напряжений;9 15417и и и - число тактовых импульсовгв периоде первой гармоники соответственно первогои второго питающих напряжений,5Изменение фазы каждого питающего,напряжения осуществляется дис.кретно,а величины дискрет определяются в соответствии с (4). ОС учетом выражений (3) и (4) результирующая фаэовая дискрета доп".ределяется следующим образом: 5а элементарный шаг двигателя двойногопитания мцн г Чймин(6) 2 Го( =К (и + ап)РЭлементарный шаг переменного ротора двигателя двойного...

Номер патента: 1554105

Опубликовано: 30.03.1990

Авторы: Барышников, Данилов, Чикаренков, Шабентов

МПК: H02P 7/46

Метки: асинхронного, двигателя, ротором, скольжения, стабилизации, фазным

...включенных диодов 23 и 24, и неуправляемом выпрямителе 25, выводы переменного тока которого через согласующийтрансформатор 26 подключены к зажиму сети, а выводы постоянного тока -к одним силовым выводам указанных ти"ристоров, другие силовые выводы ко"торого соединены через дроссель 27.Управление тиристорами 21 и 22осуществляется блоком 28 управления.Устройство работает следующим образом.Для асинхронного двигателя с фаз"ным ротором, в роторную цепь котороговключен трехфазный мостовой неуправляемый выпрямитель, в соответствиисо схемой замещения по цепи выпрямленного тока ротора действительныследующие соотношенияЕ, Б=Зх 2 Бф Т(1) где Е 1 - среднее значение выпрямленюной ЭДС ротора при разомкну"той цепи и скольжении Б=1;Ч - напряжение на...

Номер патента: 1555796

Опубликовано: 07.04.1990

Авторы: Масалов, Сагитов

МПК: H02P 7/46

Метки: переменного, электропривод

...соединенных между собой в зве звезду.Блок 8 фиксированной задержки так же выполнен трехканальным, каждый канал которого включает один из одновибраторов 18-20 и один из формирователей 21-23 коротких импульсов.Устройство работает следующим образом.Напряжение ротора, снимаемое с высокоомных резисторов 15-17, поступает на вход усилителей-ограничителей 9- 11 с оптронным выходом, преобразу ющих его в прямоугольные импульсы с длительностью, равной половине периода напряжения ротора, Прямоугольные импульсы поступают на входы формирователей 11-14 коротких импульсов, которые по фронту и срезу входного сигнала сформируют короткие импульсы, синхронные с моментами перехода . через нуль напряжения ротора. С выхода блока 7 синхронизации, короткие...

Номер патента: 1584058

Опубликовано: 07.08.1990

Авторы: Брунман, Круглый

МПК: H02P 7/46, H02P 7/632

Метки: переменного, электропривод

...работае следующимобразом.50При подаче напряжения на приводрече 18 контроля напряжения размыкает блок в кон:.;т 13, после включениявыключателя 2 двигатель 1 переходитв регулируемьй режим. Преобразова 55тель 3 изменяет напряжение возбуждечия при и:":. чении частоты вращения.Это достиг".тся :двигом фазы импульсов системы 5 , равления. Величина сдзига опред.ляет "и регулятором 6возбуждения, который в ссответствиис сигналами датчиков 1-9 форькруетсинусоидальное напра:.:манш: частотыскольжения,. амплитуда которого пропорциональна величиче скольжения.Изменения этой амплитуды достигаютдвадцатикратного значения. При скольжении, близком к нулю, ток ротораносит прерывистый характер ввиду малых постоянных времени обмотки ротора для машин малой и...
