Формирователь импульсов

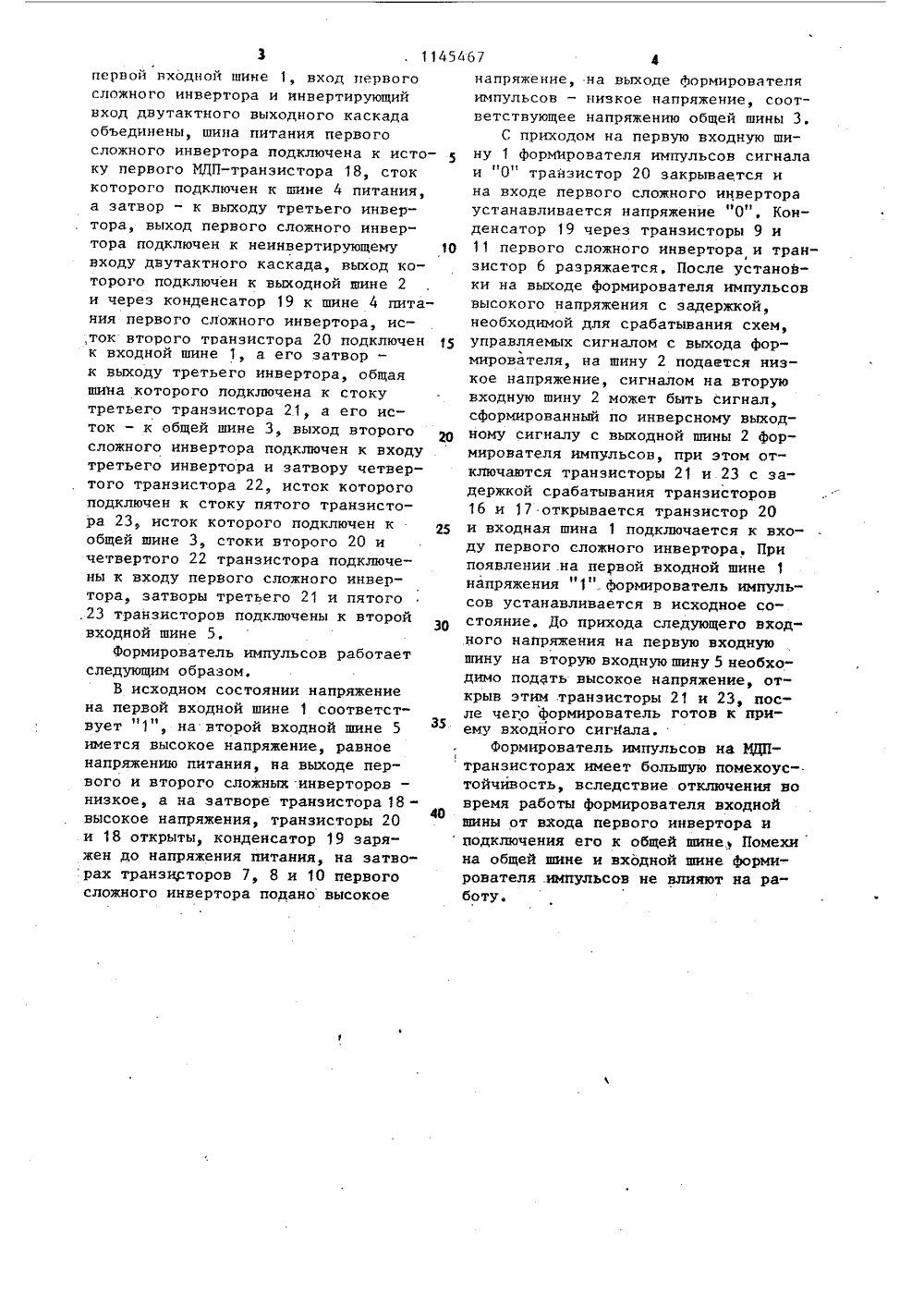

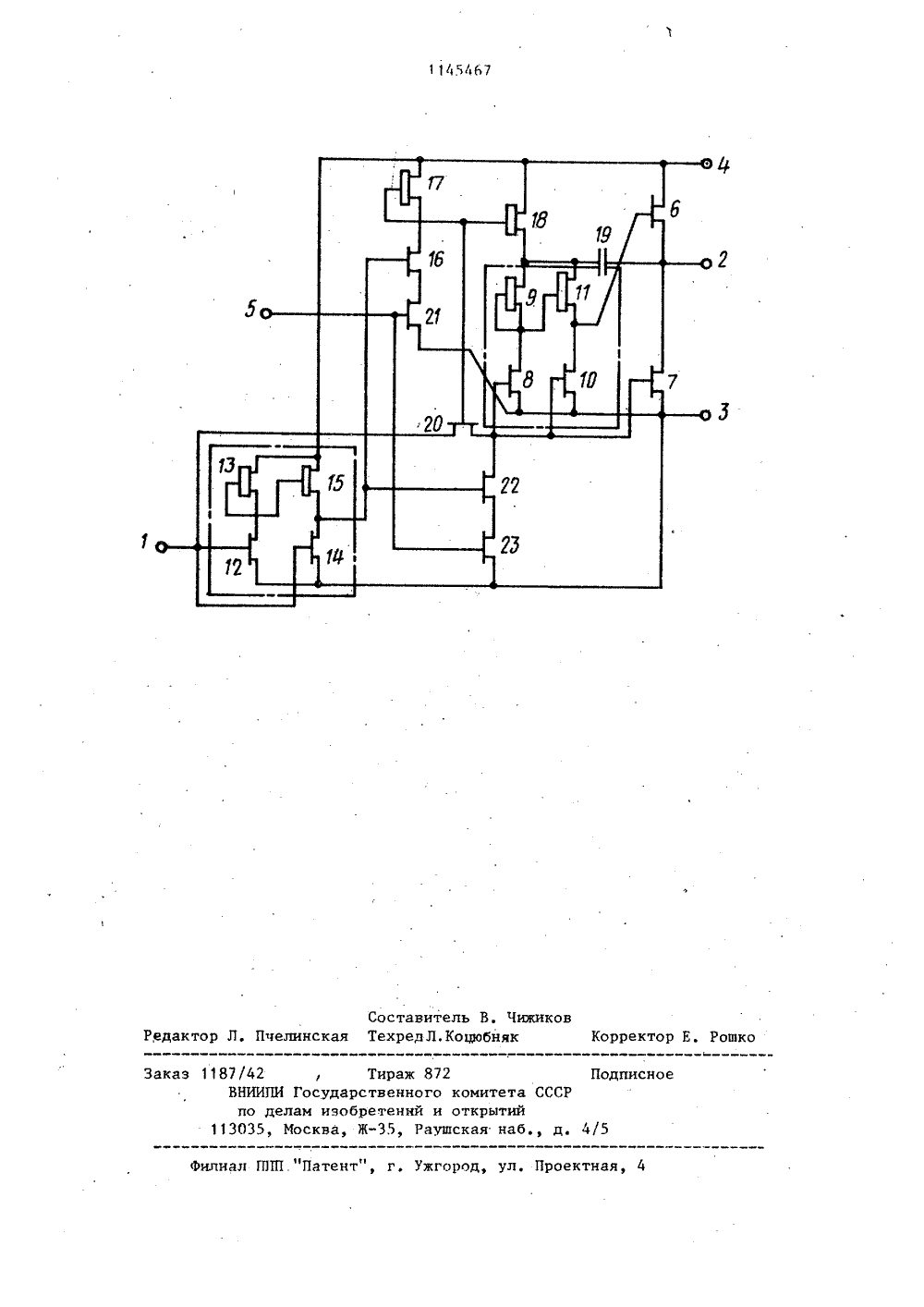

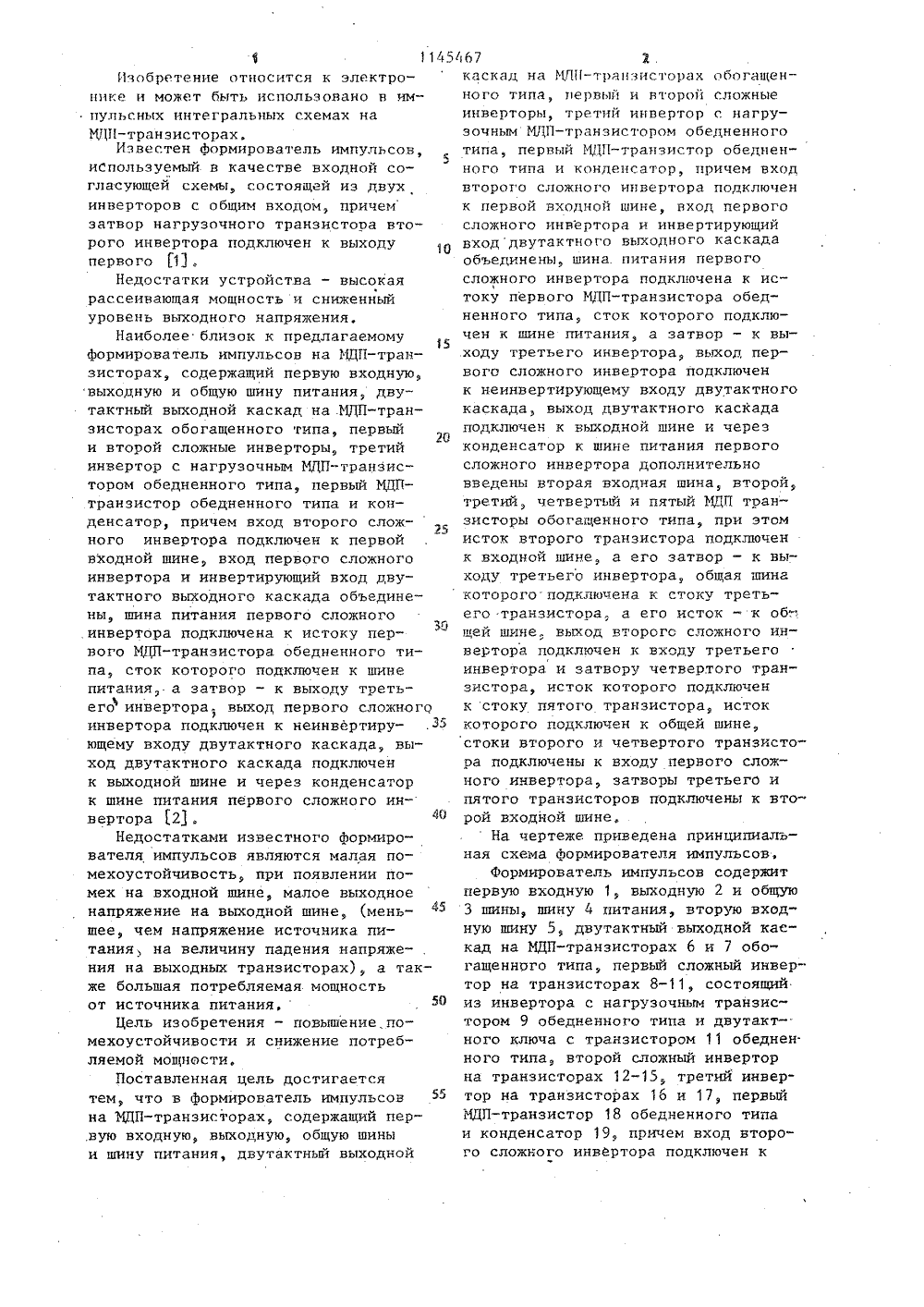

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХ А 4 СПУБ Ш Н 03 К 3/353 ИСАНИЕ ИЗОБРЕТ 6 Л ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) 1. Патент ФРГ У. 292615кл, Н 03 К 19/08, 1981,2. Авторское свидетельство СССРФ 919062, кл. Н 03 К 3/353, 1982,(54)(57) ФОРМИРОВАТЕЛЬ ИМПУ ЬСОВ наМДП-транзисторах, содержащий первуювходную, выходную, общую шину и шину питания, двутактный выходнойкаскад на МПД-транзисторах обогащенного типа, первый и второй сложныеинверторы, третий инвертор с нагрузочным МДП-транзистором обедненноготипа, первый МДП-транзистор обедненного типа и конденсатор, причем входвторого сложного инвертора подключен к первой входной шине, входпервого сложного инвертора и инвертирующий вход двутактного выходногокаскада объединены, шина питанияпервого сложного инвертора подключена к истоку первого МДП-транзистораобедненного типа, сток которого подключен к шине питания, а затвор, - к выходу третьего инвертора, выход первого сложного инвертора подключен к неинвертирующему входу двутактного каскада, выход двутактного каскада подключен к выходной шине и через конденсатор к шине питания первого сложного инвертора, о т л и ч а ющ и й с я тем, что, с целью повышения помехоустойчивости, дополнительно введены вторая входная шина, второй, третий, четвертый и пятый МДП-транзисторы обогащенного типа, при этом исток второго транзистора подключен к входной шине, а его затвор - к выходу третьего инвертора,ф ф общая шина которого подключена к стоку третьего транзистора, а его исток - к общей шине, выход второго сложного инвертора.подключен к входу третьего инвертора и затвору четвертого транзистора, исток которого подключен к стоку пятого транзистора, исток которого подключен к общей шине, стоки второго и четвертого транзисторов подключены к входу первого сложного инвертора, затворы третьего и пятого транзисторов подключены к второй входной шине, 145 Аб 7 2Изобретение относится к электронике и может быть использовано в импульсных интегральных схемах наМДП-транзисторах,Известен формирователь импульсов,иСпользуемый в качестве входной согласующей схемы, состоящей из двухинверторов с общим входом, причемзатвор нагрузочного транзистора второго инвертора подключен к выходупервого 11 .Недостатки устройства - высокаярассеивающая мощность и сниженныйуровень выходного напряжения.Наиболее близок к предлагаемомуформирователь импульсов на МДП-транзисторах, содержащий первую входную,выходную и общую шину питания, двутактный выходной каскад на,МДП-транзисторах обогащенного типа, первый2и второй сложные инверторы, третийинвертор с нагрузочным МДП-транзистором обедненного типа, первый МДПтранзистор обедненного типа и конденсатор, причем вход второго слох 25ного инвертора подключен к первойвходной шине, вход первого сложногоинвертора и инвертирующий вход двутактного выходного каскада объединены, шина питания первого сложногоЪ.инвертора подключена к истоку первого МДП-транзистора обедненного типа, сток которого подключен к шинепитания, а затвор - к выходу третьего инвертора., выход первого сложного%инвертора подключен к неинвертиру- .5ющему входу двутактного каскада, выход двутактного каскада подключенк выходной шине и через конденсаторк шине питания первого сложного инвертора 2 .40Недостатками известного формирователя импульсов являются малая помехоустойчивость, при появлении помех на входной шине, малое выходноенапряжение на выходной шине, (меньшее, чем напряжение источника питания на величину падения напряже- .ния на выходных транзисторах), а также большая потребляемая мощностьот источника питания.Цель изобретения - повышение,помехоустойчивости и снижение потребляемой мощности,Поставленная цель достигаетсятем, что в формирователь импульсов фна МДП-транзисторах, содержащий пер.вую входную, выходную, общую шиныи шину питания, двутактный выходной каскад на МЛП-транзисторах обогащенного типа, первый и второй сложные инверторы, третий инвертор с нагрузочным МДП-транзистором обедненного типа, первый МДП-транзистор обедненного типа и конденсатор, причем вход второго сложного инвертора подключен к первой входной шине, вход первого сложного инвертора и инвертирующий входдвутактного выходного каскадаобъединены, шина. питания первого сложного инвертора подключена к ис 1току первого МДП-транзистора обедненного типа, сток которого подключен к шине питания, а затвор - к выходу третьего инвертора, выход первого сложного инвертора подключен к неинвертирующему входу двутактного каскада, выход двутактного каскада подключен к выходной шине и черезконденсатор к шине питания первого сложного инвертора дополнительно введены вторая входная шина, второй, треткЪ, четвертый и пятый МДП транзисторы обогащенного типа, при этомисток второго транзистора подключен к входной шине, а его затвор - к выходу третьего инвертора, общая шина которого подключена к стоку третьего транзистора, а его исток - к об.-: щей шине, выход второго сложного инвертора подключен к входу третьего инвертора. и затвору четвертого транзистора, исток которого подключен к стоку пятого транзистора, исток которого подключен к общей шине, стоки второго и четвертого транзистора подключены к входу первого сложного инвертора, затворы третьего и пятого транзисторов подключены к второй входной шине, .На чертеже приведена принципиальная схема формирователя импульсов,Формирователь импульсов содержитпервую входную 1, выходную 2 и общую 3 шины, шину ч питания, вторую входную шину 5, двутактный выходной каскад на МДП-транзисторах б и 7 обогащенного типа, первый сложный инвертор на транзисторах 8-11, состоящийиз инвертора с нагрузочным транзистором 9 обедненного типа и двутактного ключа с транзистором 11 обеднен.ного типа, второй сложный инвертор на транзисторах 12-15, третий инвертор на транзисторах 16 и 17, первыйМДП-транзистор 18 обедненного типаи конденсатор 19, причем вход второго сложного инвертора подключен кпервой входной шине 1, вход первогосложного инвертора и инвертирующийвход двутактного выходного каскадаобъединены, шина питания первогосложного инвертора подключена к истоку первого МДП-транзистора 18, стоккоторого подключен к шине 4 питания,а затвор - к выходу третьего инвертора, выход первого сложного инвертора подключен к неинвертирующему 10входу двутактного каскада, выход которого подключен к выходной шине 2и через конденсатор 19 к шине 4 питания первого сложного инвертора, ис,ток второго транзистора 20 подключен 15к входной шине 1, а его затвор -к выходу третьего инвертора, общаяшина которого подключена к стокутретьего транзистора 21, а его исток - к общей шине зу выход второго Юсложного инвертора подключен к входутретьего инвертора и затвору четвертого транзистора 22, исток которогоподключен к стоку пятого транзистора 23, исток которого подключен кобщей шине 3, стоки второго 20 ичетвертого 22 транзистора подключены к входу первого сложного инвертора, затворы третьего 21 и пятого,23 транзисторов подключены к второй30входной шине 5,Формирователь импульсов работаетследующим образом,В исходном состоянии напряжениена первой входной шине 1 соответствует "1", на второй входной шине 5имется высокое напряжение, равноенапряжению питания, на выходе первого и второго сложных инверторов -низкое, а на затворе транзистора 18 -высокое напряжения, транзисторы 20и 18 открыты, конденсатор 19 заряжен до напряжения питания, на затворах транзисторов 7, 8 и 10 первогосложного инвертора подано высокое напряжение, на выходе формирователя импульсов - низкое напряжение, соответствующее напряжению общей шины 3.С приходом на первую входную шину 1 формирователя импульсов сигнала и "0" транзистор 20 закрывается и на входе первого сложного инвертора устанавливается напряжение 0", Конденсатор 19 через транзисторы 9 и 11 первого сложного инвертора и транФ зистор 6 разряжается, После установки на выходе формирователя импульсов высокого напряжения с задержкой, необходимой для срабатывания схем, управляемых сигналом с выхода форЪмирователя, на шину 2 подается низкое напряжение, сигналом на вторую входную шину 2 может быть сигнал, сформированный по инверсному выходному сигналу с выходной шины 2 формирователя импульсов, при этом отключаются транзисторы 21 и 23 с задержкой срабатывания транзисторов 16 и 17 открывается транзистор 20 и входная шина 1 подключается к входу первого сложного инвертора, При появлении .на первой входной шине 1 напряжения "1". формирователь импульсов устанавливается в исходное состояние, До прихода следующего входного напряжения на первую входную шину на вторую входную шину 5 необходимо подать высокое напряжение, открыв этим транзисторы 21 и 23, после чего формирователь готов к приему входного сигнала.Формирователь импульсов на ИДП- транзисторах имеет большую помехоус-. тойчивость, вследствие отключения во время работы формирователя входной шины от входа первого инвертора и подключения его к общей шине, Помехи на общей шине и входной шине формирователя импульсов не влияют на работу.1145467 аказ 1187/42 , Тираж 872ВНИИПИ Государственного комитета СССпо делам иэобретеннй и открытий113035, Москва, Ж, Раушская наб писное д. 4/5 иал ГПП 1 "Патент",Ужгород, ул. Проектная,Составитель В, Чижиков дактор Л. Пчелинская ТехредЛ.Коцобняк Корректор Е. Рошко
