G11C 16/10 — схемы программирования или ввода данных

Номер патента: 1134964

Опубликовано: 15.01.1985

Авторы: Бородин, Иванов, Мельников, Цурпал

МПК: G11C 16/10

Метки: микросхем, памяти, постоянной, программирования

...формирователь 48 поступает на вход готовно;.:и ЭВМ СхИ. Данные цо шине 31 пос упают через усилитель-приемник 25 на входы регистров и записываются в тот регистр, который стро бируется сигналом с шины 5.В режиме считывания по шине управ.ления поступают сигналы УО=У 1=0,которые закрывают блок 45 элементов И и разрешают работу элементаИ 46, Сигнал с этого элемента открывает усилитель-передатчик 26, и инФормация поступает по шине 31 в ЭВМ.Функциональная схема блока синхронизации (фиг.З) может быть использована при подключении к микро-ЭВМ"Электроника". Блок 28 содержитсхему 49 выбора внешнего устройства,элемент И 50, триггер 51, регистр 52дешифратор 53, элементы И 54, 55,56 и 57, дешифратор 58, элементИЛИ 59, элеменч И 60, элемент...

Номер патента: 1265853

Опубликовано: 23.10.1986

Авторы: Бочков, Однолько

МПК: G11C 16/10, G11C 8/00

Метки: адреса, формирователь

...на прямой 17 и инверсный 16 адресные входы и если уровеньинверсного адресного сигнала такжеравен логическому целю, то с приходом на вторую шину 19 питания высоковольтных импульсов они через транзистор 4 пройдут на вход ключа 5, который будет открываться и пропускатьчерез себя программирующий ток, который разрушит программируемый элемент - плавкую перемычку 6. Если жеуровень инверсного адресного сигнала равен логической единице, то . 55ключ 5 будет закрыт и разрешенияпрограммирующего элемента - плавкойперемычки б - не произойдет,Таким образом, состояние программируемого элемента б будет соответствовать значению данного разрядаадреса дефектного блока.Нагрузочный элемент 7, первый 8и второй 8 инверторы служат для считывания состояния...

Номер патента: 1280449

Опубликовано: 30.12.1986

Авторы: Борухов, Вагнер

МПК: G11C 16/06, G11C 16/10, G11C 7/00 ...

Метки: записи, информации, памяти, полупроводниковые, программатор, элементы

..."Пуск" соответствует началу прожигания перемычки выбранногополупроводникового элемента памяти,т.е. этот сигнал определяет моментначала программирования. 35 Под действием этого сигнала фор.мирователь 30 формирует на выходе 33 импульс, длительность которого ,равна ов и определена для конкретного типа матриц ПЗУ, причем эта длительность должна немного превышать максимально необходимое время прожигания бездефектных элементов памяти о, т.е.ь,40 45 Одновременно с этим по сигналу "Пуск" блок 6 формирует сигнал, обеспечивающий режим программирования элемента памяти и поступающий на разъем 4. Сигнал "Пуск" по шине 13 через открытый элемент И 44 поступает на формирователи импульсов 41 и 46. Формирователь 41 вырабатывает сигнал считывания...

Номер патента: 1285535

Опубликовано: 23.01.1987

Авторы: Зильберман, Калинина, Пенкин

МПК: G11C 16/10

Метки: микросхем, памяти, постоянной, программирования

...может производиться как раздельно за два цикла управления с задержкой (если необходимо) между циклами, так и одновременно за один цикл управления: в регистр 21 - старший байт, а регистр 22 - младший.Контроль содержимого МС памяти 10 производится за два цикла управления. За первый цикл производится запись адреса контролируемого слова в регистр 20 адреса, а за второй цикл производится считывание этого слова. 15 При этом вместо сигнала "б" в момент Т 4 на вход устройства поступает сигнал "7" (фиг, 1), который через вто-. рую схему 12 совпадения поступает на выход 13 формирователя 4 и управляет 20 прохождением информации от входов 3 на выводы 2 блока 1 сопряжения.Цикл программирования МС памяти состоит из операций предварительного...

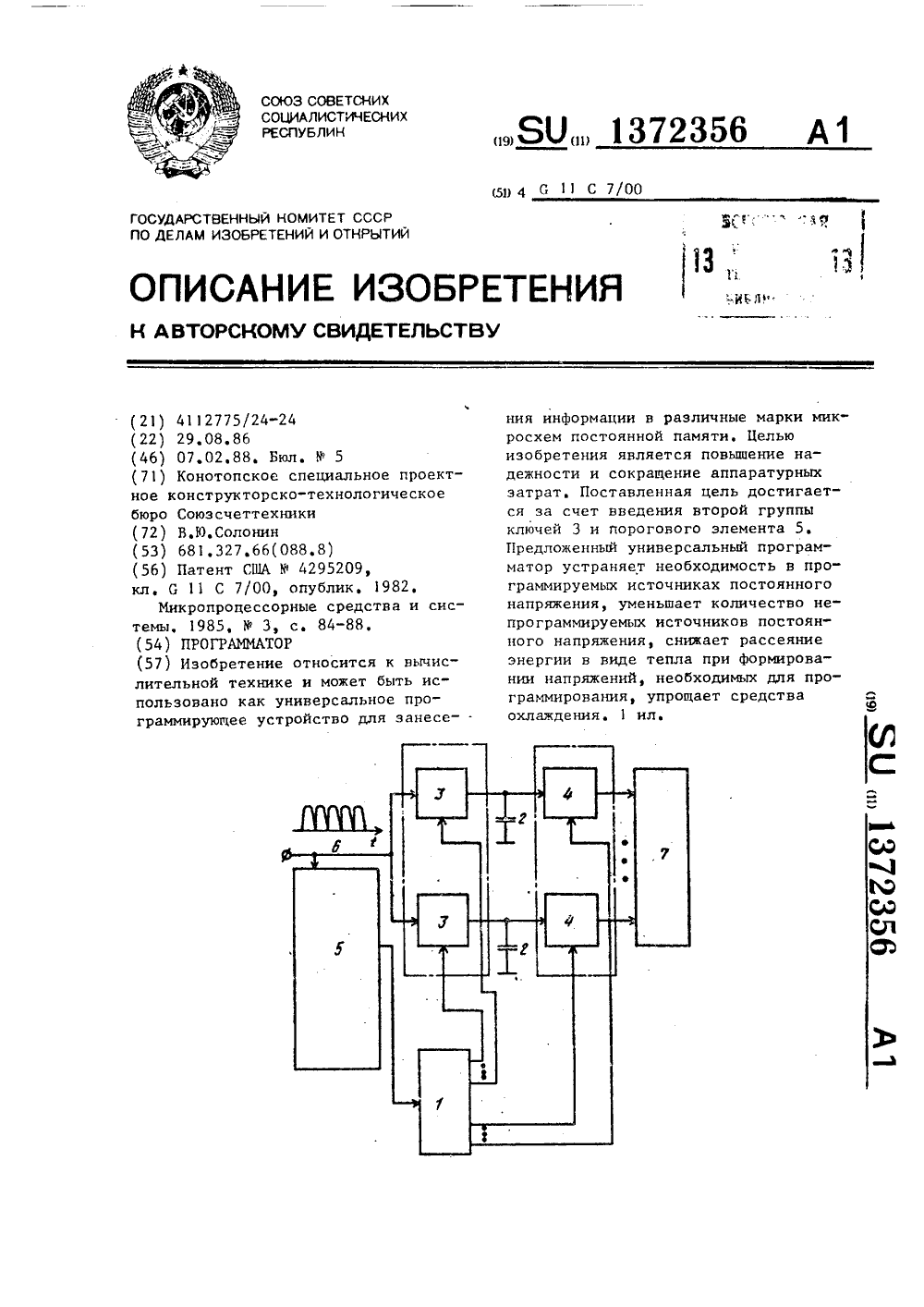

Номер патента: 1372356

Опубликовано: 07.02.1988

Автор: Солонин

МПК: G11C 16/10

Метки: программатор

...чертеже изображена структурнаясхема программатора.Программатор содержит формирователь 1 временных диаграмм, накопительные элементы, выполненные наконденсаторах 2, первая и втораягруппы ключей 3 и 4, пороговый элемент 5 и программирующий вход 6 программатора, Программируемая схемаобозначена позицией 7.Программатор работает следующимобразом.В исходном состоянии группы ключей 3 и 4 закрыты, Периодически повторяющийся сигнал на программирующем входе 6 поступает на вход порогового элемента 5, Когда величинаэтого напряжения достигает порогасрабатывания порогового элемента 5,на его выходе появляется сигнал, запускающий формирователь 1 временныхдиаграмм, который посредством формирования импульсов на выходах открывает ключ 3. Программно...

Номер патента: 1381592

Опубликовано: 15.03.1988

Авторы: Блейер, Звиргздиньш, Зиединь, Лацис, Потапов, Шлихте

МПК: G11C 16/10

Метки: микросхем, памяти, программирования

...свободные конъюнкторы, эти же данные размещают в другом конъюнкторе. Для этого в пятом блоке 23 сравнения сравнивают код количества программируемых конъюнкторов с выхода четвертого счетчика 15 с кодом общего количества конъюнкторов в микросхеме с выхода третьего регистра 6. При наличии свободных конъюнкторов сигнал с выхода пятого блока 23 сравнения по второму контрольному выходу поступает в ЦВМ. Из ЦВМ по установочному входу содержимое пятого счетчика 16 наращивают на единицу. По адресу из пятого счетчика6 первый блок ключей 9 выбирает очередной конъюнктор и данные о состоянии перемычек из первого блока памяти 17 по прежнему адресу, заданному из первого счетчика 12, заносят в программируемую микросхему. Результат программирования...

Номер патента: 1381593

Опубликовано: 15.03.1988

Авторы: Гольденштейн, Коган

МПК: G11C 16/10

Метки: записи, запоминающее, информации, постоянное, программируемое

...6 на первом и втором входах элемента И 16 присутствуют уровни "0", разрешающие прохождение импульсов с первого выхода генератора 11 через элемент И 16 на третьи входы групп элементов И 12, 13. По положительному импульсу с первого выхода генератора 11 информация с мультиплексора 3 и блока 9 оперативной памяти через группы элементов И 12, 13 поступает на блок 1 сравнения. При неравенстве информации на его выходе появляется уровень 1, при равенстве сохраняется уровень "0". Если информация ППЗУ и хранящаяся в блоке 9 оперативной памяти неравны, то через элемент И 20 (на его втором входе уровень "1") уровень "1" поступает на генератор 6 и запускает его. На первом выходе генератора 6 появляется пачка импульсов. На время .действия пачки...

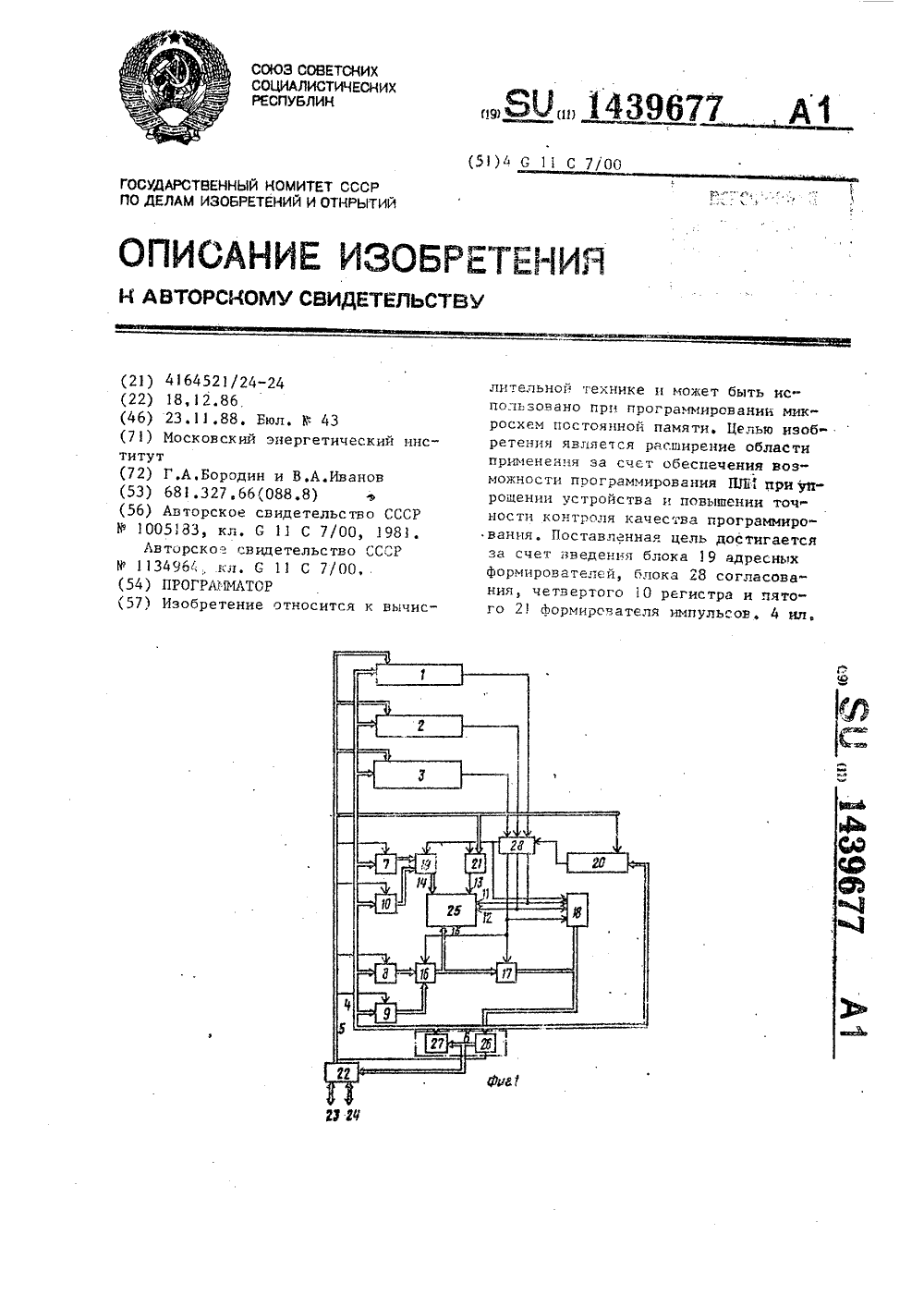

Номер патента: 1439677

Опубликовано: 23.11.1988

Авторы: Бородин, Иванов

МПК: G11C 16/10

Метки: программатор

...уровеньнапряжения равен. соответствующему д 5уровню напряжения разряда регистра 7,В формирователи 1-3 поступают коды,соответствующие значениям напряжений,которые необходима подавать на соот ветствующий входы (питание 1 г+4 В) микросхемы, На формирователь 20поступает код, соответствующий значению напряжения, которос необходимоподавать на адресные входы 14 ивход 13 выборки (+1 0 В). При необходимости создавать определенную техническими условиями форму импульсов 50 (длительность, скважнссть, форму идлительность фронтов) соответственно изменяют коды, посупающт-е на Фор"мирователи 1-3 и 20, Необходимое количество импульсов программирования 55 и режимы программирования устанавливаюточ программным путем в ЭВМ.В режиме контроля матрицы Й...

Номер патента: 1531156

Опубликовано: 23.12.1989

Авторы: Баранов, Борисенков, Комарченко, Матвеев, Машаров, Щекин

МПК: G11C 16/10

Метки: программатор

...выходов 29, 31, 33, 34) соответствыходах 16 блока 5 информация изменяется на противоположную, т.е. шина стробирования становится шиной разрешения и на ней у 1.га 11 ыицивается напряжение НН=+13 В, а шины разрешения становится шиной стробирования и на ней установится уровень "Лог.О". Выбор выходов ПАЛ на выходах 17 осуществляется с помощью блока 10 управления, Второй особенностью программирования ПАЛ является изменение значений выходов 17 в зависимости от номера программируемой строки.При программировании с Одо 31 строки выходы 17 установлены в заданном значении, при программировании строк с 32 по 63 назначения выходов изменя" ются. Управление информацией по выходам24 осуществляется программно и обеспечивает требуемые уровни на...

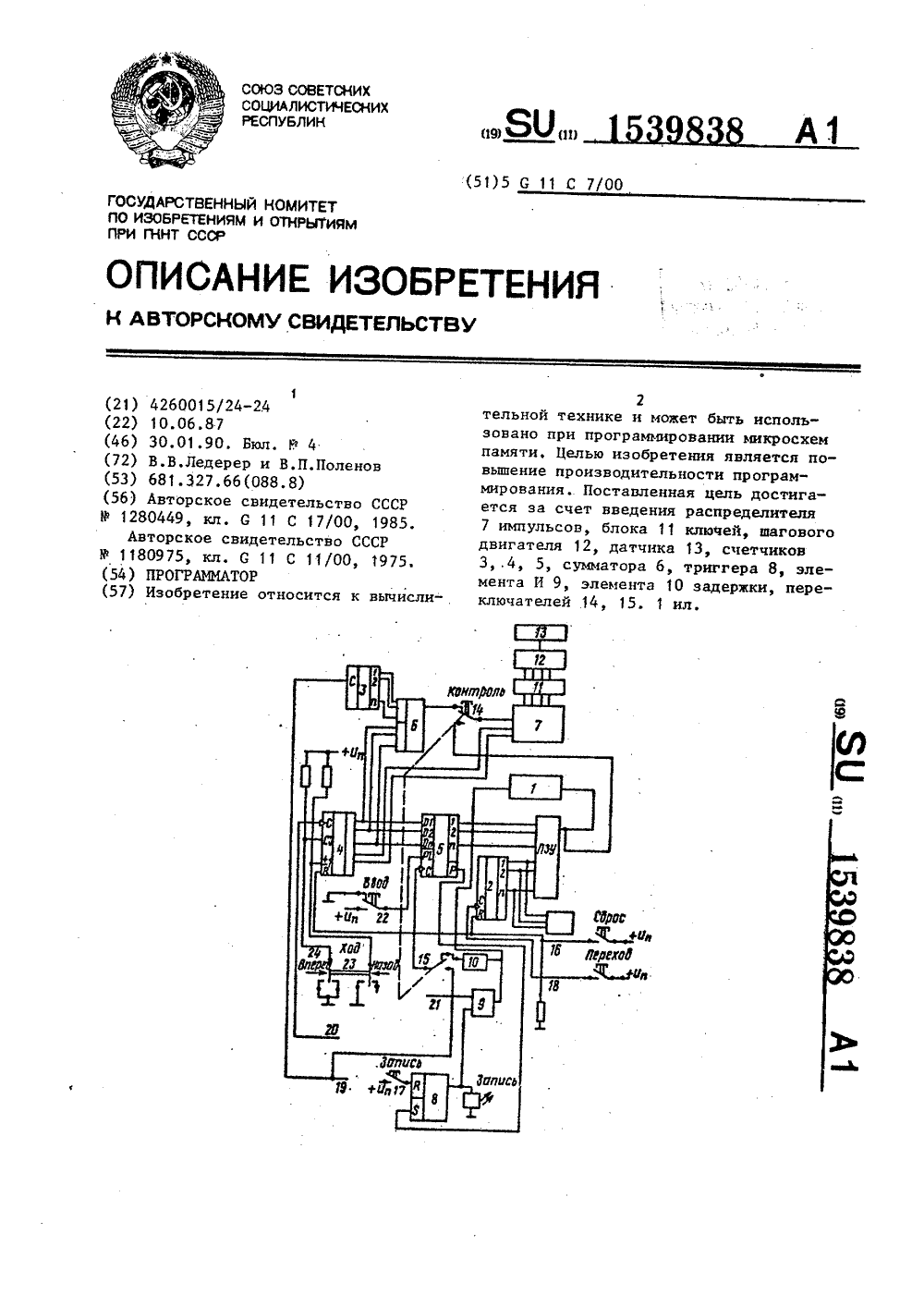

Номер патента: 1539838

Опубликовано: 30.01.1990

Авторы: Ледерер, Поленов

МПК: G11C 16/10

Метки: программатор

...22 подается сигнал"Ввод", при этом состояние выходовреверсивного счетчика 4 записываетсяв вычитаюций счетчик 5. В следующиймомент времени на вход 17 подаетсясигнал "Запись" и триггер 8 устанавливается в состояние "1" (если при первом включении триггер 8 устанавливается в состояние "1", то первый же импульс с выхода переноса вычитающегосчетчика 5 устанавливает его в состояние "0", поэтому предварительной установки триггера не требуется); "1" свыхода триггера 8 прикладывается квторому входу элемента И 9, При этомимпульсы с входа 21. проходят черезэлемент И 9 и поступают далее на Формирователь 1, а также через элемент10 задержки на тактовый вход вычитающего счетчика 5. Импульс, пришедшийна вход Формирователя 1, приводит ктому, что...

Номер патента: 1564688

Опубликовано: 15.05.1990

Авторы: Ольховнев, Федоров

МПК: G11C 16/10

Метки: автоматическое, микросхем, памяти, программирования

...из блока 6 сопряжения. Подключение контактора в котором устанав- Э55 ливается микросхема памяти для программирования, блока 1 сортировки плоских модулей к блоку 5 программирования осуществляется многопроводной шиной, число проводов которой равно числу контактов контактора.Работа автоматического устройства при программировании микросхем памяти начинается с момента появления на входе 7 сигнала "Пуск", по которому блок 1 сортировки плоских модулей устанавливает в контактор программируемую микросхему памяти и посылает через блок б сопряжения в блок 2 управления сигнал о готовности к программированию. Получив этот сигнал, блок 2 управления считывает информацию из блока 3 оперативной памяти и передает ее в блок 5 программирования, который в...

Номер патента: 1564689

Опубликовано: 15.05.1990

Авторы: Баранов, Житницкий

МПК: G11C 16/10

Метки: микросхем, памяти, постоянной, программирования

...следующим образом. Если программируетсямикросхема КР 556 РТ 20, то низкие уровни сигналов ВД 11, ВД 15 на входах разрешают формирование импульса на выходе 16, который поступает на тактирую5 15646щий вход программируемой микросхемы,что приводит к появлению данных навыходах последней. При чтении данныхс микросхем другого типа, выход 16 находится в низком состоянии, Данные свыхода программируемой микросхемы поступают на группу выходов 20 блока 9,соединенных с входами блока 8. Групна выходов 2 блока 8 сопряжения(фиг,) соединяется с разрядами 07выходного регистра интерфейса микроЭВМ, через который производится чтение данных.Сигналы на входах 11-16 устройст 5ва (фиг.1) ВДООВД 15, РСО, РС 1 переводятся в состояние лог. 0", в результате...

Номер патента: 1681334

Опубликовано: 30.09.1991

Авторы: Зуб, Прокофьев, Сидоренко, Сирота

МПК: G11C 16/10, G11C 7/00

Метки: записи, формирователь

...напряжение на истоке выходного 11 транзистора стабилизируется на уровне выходного напряжения делителя напряжения 6Процесс стабилизации происходит следующим образом. При изменении тока, протекающего по цепи: выходной 11 транзистор, транзистор записи 1, коммутирующий транзистор 16, элемент памяти - напряжение на истоке выходного 11 транзистора несколько отклоняется от стабильного значения. При этом изменяется входное напряжение инвертора, выполненного на ключевом 10 и нагрузочном 9 транзисторах, равное разности напряжения на затворе ключевого транзистора и опорного напряжения на истоке этого транзистора, Коэффициент усиления по напряжению инвертора выполняется достаточно большим, чтобы изменение выходного напряжения инвертора изменяло...
