H04N 17/04 — приемников

Номер патента: 120549

Опубликовано: 01.01.1959

Автор: Рапопорт

МПК: H04N 17/04

Метки: нелинейности, приемной, развертки, телевизионной, трубки

...перечисленных способов состоит в малой точности и субъективности измерений,В описываемом способе этот недостаток устранен тем, что светящуюся полосу, образованную на экране при развертке луча, проектируют на поверхность фотоэлемента с поперечным фотоэффектом и определяют нелинейность развертки трубки по току или напряжению в выходной цепи этого фотоэлемента.Для получения на экране светящейся полосы одну из разверток трубки выключают. Проекция светящейся полосы на поверхность фотоэлемента осуществляется при помощи оптической системы, Если развертка приемной трубки нелинейна во времени, то напряжение на выходе фотоэлемента будет точно отражать характер этой нелинейности. Полученное на выходе фотоэлемента напряжение усиливают и при...

Номер патента: 124525

Опубликовано: 01.01.1959

Автор: Шер

МПК: H04N 17/04

Метки: кинескопа, просматривания, телевизора, тракта, усилительного, характеристики, частотной, экране

...при использовании описываемого устройства на экране кинескопа 9 этого же телевизора. Сигнал с выхода генератора 1 подается на антенное гнездо 10, на вход усилителя 6 подмешивается сигнал с выхода маркерного устройства 2, а напряжение с анода выходной лампы блока кадровой развертки 7 подается к генератору 1 для осуществления модуляции по частоте. Одновременно с этим хел(ду выходом видеоусилителя 6 и кинескопом 9 включается смесительное устройство 3, на которое, помимо сигнала с выхода видеоусилитсля 6, подается напряжение с анода выходной лампы блока строчной развертки 7.124525 Пр едм ет из обретен и я Устройство для просматривания частотной характеристики усилительного тракта телевизора па экране кинескопа, состоящее из блока...

Номер патента: 145260

Опубликовано: 01.01.1962

Авторы: Капранов, Керша, Резник

МПК: H04N 17/04

Метки: дистанционного, ретранслятором, телевизионным

...работает нормально, то происходит переключение аппаратуры на резервный комплект, например на передатчик 4.145260Аналогично описанному происходит замена основного приемника 5 резервным приемником б. Переключение производит устройство 7 резервирования приемников.Выход из строя резервных комплектов передатчиков и приемников фиксируется контрольными устройствами. В этом случае ретранслятор выключается полностьюПосле окончания передачи, в случае замирания сигнала и т. д, ретранслятор выключается с задержкой во времени на 5 мин.Описанное устройство применимо при автоматизации ретрансляционных телевизионных пунктовПредмет изобретения1. Устройство для автоматического дистанционного управления телевизионным ретранслятором, в котором...

Номер патента: 146769

Опубликовано: 01.01.1962

Автор: Товбин

МПК: H04N 17/04, H04N 5/14

Метки: двух, одновременных, сигналов, смежных, строк

...на чертеже,При формировании телевизионного сигнала считывающий луч передающей трубки в процессе отклонения вдоль строки периодически отклоняется в направлении, перпендикулярном строке с частотой г, Эта частота не менее чем в 2 раза превышает частоту телевизионного сигнала. Суммарный сигнал двух строк подают на зажим 1 приемного устройства, который соединен с управляющей сеткой усилительных ламп 2 и 3. К защитным сеткам этих ламп подводят с зажимов 4 и 5 напряжение с частотою Р. В случае совпадения по фазе напряжений на управляющей и защитной сетках в цепи анода ламп 2 и 3 возникают одно- полярные импульсы, модулированные по амплитуде телевизионным сигналом одной строки, Фильтр б нижних частот выделяет огибающую анодного тока ламп....

Номер патента: 400864

Опубликовано: 01.01.1973

МПК: G01R 35/00, H04N 17/04

Метки: 400864

...повышение стабильности частоты при быстрых изменениях дистабилизирующих факторов.В предлагаемом генераторе эта цель достн гается введеннем дополнительного частотного модулятора.Блок-схема описываемого генератора прпведена на чертеже.Описываемый генератор сигналов звукового 20 сопровождения содержит автогенератор 1, смеситель 2, эталонный генератор д несущей частоты изображения, амплитудный ограничитель 4, дискриминатор 5, частотный модулятор 6, источник 7 модулирующего сигнала, 25 частотный модулятор 8 в цепи автоподстройки.Колебания с автогенератора подаются на смеситель, сюда же приходит сигнал от эталонного генератора; сигнал разностной часто амплитудным ограннчнтсчастотный дискриминатор, го дискриминатора снимаавтоподстройкн, которое...

Номер патента: 410574

Опубликовано: 05.01.1974

МПК: H04N 17/04

Метки: 410574

...с устройством экспонирования передающей телевизионной трубки, 3 1-1 а чертеже изооражепа структурная схема передающей камеры.Она содержит передающую трубку 1, блок разверток 2, видеоусилитель 3, устройство 4 уппавления коммутирующим лучом трубки, состоящее из схемы антисовпадений 5, триггера 6, схемы совпадения 7 и формирователя 8 импульсов отпирания луча.При отсутствии импульсов, поступающих с формирователя, импульсы с датчика положения объекта проходят через схему антисовпадепий и запускают блок экспонирования трубки, одновременно перебрасывая триггер, Если при этом за один период кадровой развертки с датчика поступает не один, а несколько импульсов, то трубка будет проэкспоннрована соответствующее число раз, в то время как...

Номер патента: 1190544

Опубликовано: 07.11.1985

Автор: Запольский

МПК: H04N 17/04

Метки: матрицирования, сигналов, цветоразностных, яркостного

...полосам серого и зеленого цветов. Сформированное таким образом испытательное изображение воспроизводят на экране кинескопа, при этом в первом и втором полукадрах накладываются сигналы полос серого цвета, а также сигналы полос пурпурного и зеленого цветов, Контроль матрицирования яркостного и цветоразностных сигналов осуществляют путем сравнения яркости и цветового тона полученных таким образом двух горизонтальных полос. Критерием правильного матрицирования является одинаковые яркость и цветовой тон указанных полос.На чертеже представлена структурная электрическая схема устройства для реализации предложенного способа контроля матрицирования яркостного и цветоразностных сигналов.Устройство для реализации способа контроля...

Номер патента: 1211891

Опубликовано: 15.02.1986

Автор: Сморгонский

МПК: H04N 17/04

Метки: гетеродина, остаточной, расстройки, телевизора, частоты

...про,изводится при включенной АПЧГ. В результате подключение частотомера к усилителю промежуточной частоты иэображения (ЦПЧИ) через цепочку связи .и связанное с этим изменение АЧХ и усиление усилителя (УПЧИ) не оказывают влияния на точность измерения ОРЧГ. Измерение напряжения на вари- капе гетеродина вольтметром, имеющим весьма высокое входное сопротивление, не оказывает влияния на его параметры и, следовательно, не влияет на регулирующее напряжение АПЧГ и ОРЧГ изображения телевизора. Остаточная расстройка определяется по известной формуле: где 1- измеренная промежуточная частота сигналаизображения;ном пр - номинальная промежуточ 50ная частота сигналаизображения.На вход телевизора 1 от генератора 2 поступает напряженйе несущей...

Номер патента: 1223157

Опубликовано: 07.04.1986

Авторы: Березин, Богданов, Вакуленко, Краевский

МПК: G01R 23/00, H04N 17/04

Метки: сигнала, телевизионного, частотно-модулированного, частоты

...через коммутатор 21 поступает последовательность импульсов. Изменение цифрового сигнала блока управления в третьем раз, ряде обеспечивает увеличение частоты генератора 6 от начального значения ступенями через 1 МГц синхронно с коммутацией измеряемого сигнала. После усиления и детектирования этот сигнал поступает на второй вход схемы сравнения, где напряжение сигнала Б "запоминается" да следующего момента изменения частоты сигнала генератора 6. При превышении частоты сигнала генератора крайней мгновенной частоты измеряемого сигнала суммарное входное напряжение схемы сравнения (точка В) обеспечивает ее опрокидывание, что дает на выходе схемы сигнал "касания". Этот сигнал, пройдя через коммутатор 22 на третий разряд реверсивного счетчика...

Номер патента: 1231635

Опубликовано: 15.05.1986

Авторы: Козлов, Однолько, Уханов

МПК: H04N 17/04

Метки: видеосигналов, имитатор, каналов, цветоделенных

...элементов 17 и 19, тогда как другой поступает на входы второго и четвертого ключевых элементов 18 и 20. На входы управления первого и 3 12316жит первый, второй, третий, четвер -тый ключевые элементы 17-20, первыйи второй сумматоры 21 и 22, причемвход ключевого элемента 17 соединенс входом ключевого элемента 19 и является первым входом коммутатора16-1 (16-2), вход ключевого элемента 18 соединен с входом ключевогоэлемента 20 и является вторым входомкоммутатора 16-1 (16-2), управляющий 10вход ключевого элемента 17 соединенс управляющим входом ключевого элемента 20 и является первым управляющим входом коммутатора 16-1 (16-2),управляющий вход ключевого элемента18 соединен с управляющим входомключевого элемента 19 и является вторым...

Номер патента: 1238272

Опубликовано: 15.06.1986

Авторы: Быченков, Жаров, Катков

МПК: H04N 17/04

Метки: настройки, приемников, телевизионных

...в , сокращение,времени настройки,На чертеже представлена структурная электрическая схема устройствадля настройки телевизионных приемников.Устройство содержит выпрямитель 1,стабилизатор 2, видеогенератар 3, фазосдвигающий блок 4. Устройство подключается к телевизионному приемнику5, содержащему усилитель 6 низкойчастоты (УНЧ) с регулятором 7 громкости,Устройство работает следующим образом. 20Выпрямленное выпрямителем 1 постоянное напряжение стабилизируетсястабилизатором 2 и поступает на клемму питания видеогенератора 3. Последний может быть выполнен, например,на базе цифровых интегральных схем иможет генерировать видеосигналы, соответствующие иэображениям сетчатого или шахматного полей, градиционного клина и т.д., которыми модулируется...

Номер патента: 1352670

Опубликовано: 15.11.1987

Авторы: Бернштейн, Потемкин

МПК: H04N 17/04

Метки: кинескопа, разрешающей, способности

...повышения ния за счет исключениСоставитель Л. Стасенковат Техред Л,Сердюкова Корректор А. Тяско дактор Н. Заказ 5579/58 ЗНИИПИ по 113035, 36енного комитетений и отк5, Раушская Подписа СССР Тиражосударстлам иэобсква, Нтииб,Проектная, ч Производственно-полиграфическое предприятие, г. Ужгород 13526Изобретение относится к телевизионной технике и может быть использовано для измерения разрешающей способности кинескопов в процессе ихпроизводства н эксплуатации.Цель изобретения - повышение точности измерения за счет исключенияинтерференционных искажений.На чертеже представлена испытательная таблица, которая может бытьиспользована для реализации предложенного способа.Способ измерения разрешающей способности кинескопа осуществляют следующим...

Номер патента: 1370797

Опубликовано: 30.01.1988

Автор: Доброборский

МПК: H04N 17/04

Метки: гетеродина, остаточной, расстройки, частоты

...гетеродина,На чертеже представлена структурная схема устройства.Устройство содержит коммутатор 1,генератор 2, усилитель 3, телевизор4, верикап 5 гетеродина,усилитель6 промежуточной частоты изображения(УПЧИ), управляемый генератор 7,смеситель 8, усилитель 9, частотомер10, ключ 11, конденсатор 12 связи,частотомер 13,Генератор 2 через коммутатор 1соединен с антенным входом телевизора 4, при этом на второй вход коммутатора подается сигнал. Варикап5 гетеродина через последовательновключенные управляемый генератор 7,смеситель 8 и усилитель 9 подключенк входу частотомера 10, а выходУПЧИ 6 через последовательно соединенные ключ 11 и конденсатор 12 связи подключен к входу частотомера 13.Выход генератора 2 через усилитель3 соединен с вторым...

Номер патента: 1429344

Опубликовано: 07.10.1988

Авторы: Горбачев, Молчан

МПК: H04N 17/04

Метки: sekam, настройки, приемника, синхронизации, системы, устройства, цветовой

...испытательный сигнал, в ко- , для каждого коякретного декодера. тоРоМ поочеРедно Яа пРотЯжеггии Ю кад- Ф о м л а иров Формируется сигнал цветовой син"хропиэации только в "синих" строках, 30 Способ настройки устройства цветов затем только в красных строках вой синхронизация приемника системы(Фиг.2 а). Для установки оптимального СЕКЛИ, включающий Формирование испычисла Б имеется ДПКД 2, на первый , тательного сигнала, содержащего сигвход которого с выхода источика 1 пос пал испытательного изображения в ак-.тупают импульсы полукадровой частоты.35 тивной части каждой строки и сигнал КоэФФициент деления ДПКД 2 может изцветовой синхронизации в интервале меяятъся с помощью блока 3 управления,строчного гасящего импульса, вьде" ление из...

Номер патента: 1497767

Опубликовано: 30.07.1989

Автор: Гуя

МПК: H04N 17/04

Метки: кинескопа, лучей, ошибки, сведения, цветного

...счетчика 28 поступает уровень, разрешающий работу счетчика 28, Первые два тактовых импульса проходят на первый ( 1 ) выход дешифр атор а 29, причем ср ез второго тактового импульса устанавливает на втором (2) выходе счетчика 28 уровень логической единицы, переключая дешифратор 29 на второе (2) направление, Таким образом, третий и четвертый тактовые импульсы проходят на второй (2) выход, а срез четвеп).Ь ЦО х) ) у3 и и 23 того дктаГ 0 0 импульса переключаетдешифрдгор 29 цд третье (3) Вправление ц т,д. После ц ступцен 0 срездвосьмого Гак гового импульс цд осьмом (8) выходе счетчика 28 устанавливается уровень логической едци)11 ) которьгчерез инвертор 30 сбр сывдет триггер26, который сбрасывает счетчик 28 цв исходное состгяцце, В резуль...

Номер патента: 1506596

Опубликовано: 07.09.1989

Автор: Сальников

МПК: H04N 17/04

Метки: датчика, кадровой, нелинейности, разверток, строчной, телевизионного

...2 совпадения, счетчик 3 импульсов, блок 4 индикации, эталонный круг 5 и площадку 6 перемещения эталонного круга.Устройство для реализации предложенного способа работает следующим образом.Эталонный круг 5, расположенный на площадке 6, плоскость которой пер 50 пендикулярна оптической оси телевизионного датчика 1, образует совместно с эталонным кругом 5 высококонтрастную пару, проецируется на мишень телевизионного датчика 1. При этом55 за счет геометрических соотношений обеспечивается соответствующий диаметр проецируемого изображения, равный 0,25-0,3 высоты растра. При измерении нелинейности строчной развертки эталонный круг 5 перемещается по площадке 6 вдоль направления, соответствующего строчной развертке телевизионного датчика 1,...

Номер патента: 1548868

Опубликовано: 07.03.1990

Авторы: Капитонов, Ложкин

МПК: H04N 17/04

Метки: изображения, распределения, трубки, экране, электронно-лучевой, элементе, элт, яркости

...на фиг,2 - один из возможных вариантов конструкции электромагнита,Устройство содержит экран ЭЛТ 1,электромагнит 2, источник 3 тока, объектив 4, диафрагму 5, фотоприемник 6 25регистрирующий прибор 7,Конструкция электромагнита 2 (фиг.2) включает сердечник 8 из магнитомягкого материала, обмотки 9ЗО электромагнита и воздушный зазор 10 сердечника электромагнита,Устройство работает следующим образом.Источник 3 тока вырабатывает на первом и втором выходах токи, посту 35 пающие в обмотки электромагнита 2. Благодаря этому в зазоре сердечника электромагнита 2 создается магнитное поле, вызывающее лркальное отклонение электронного пучка в районе воздушного зазора сердечника электромагнита 2, Вектор этого отклонения зависит от...

Номер патента: 1584129

Опубликовано: 07.08.1990

Авторы: Ильченко, Карпов, Ковалевская, Селина

МПК: H04N 17/04

Метки: искажений, нелинейных, растра, телевизионного

...так,как показано на фиг. 1.Цикл измерения начинается с формирования генератором 7 импульса положительной полярности, разрешающегоработу ключа 3, выполненного, например, на базе Э-триггера и элемента И,соединенного одним входом с третьимвходом ключа 3, вторым входом с выходом Р-триггера, а выходом - с первым выходом ключа 3. Импульс с выходафотодатчика Ф 1 блока 1 переключаетключ 3 в состояние, в котором импульсы с выхода генератора 5 через первый ключ 3 начинают поступать на сумирующий вход накопительного блока 6,выполненного, например, в виде реверсивного счетчика,После засветки фотодатчика Ф 2 блока 1 импульс с его выхода переключает ключ 3 в исходное состояние и55одновременно импульс со второго выходаключа 3 разрешает работу...

Номер патента: 1660216

Опубликовано: 30.06.1991

Авторы: Котцов, Фивенский

МПК: H04N 17/04

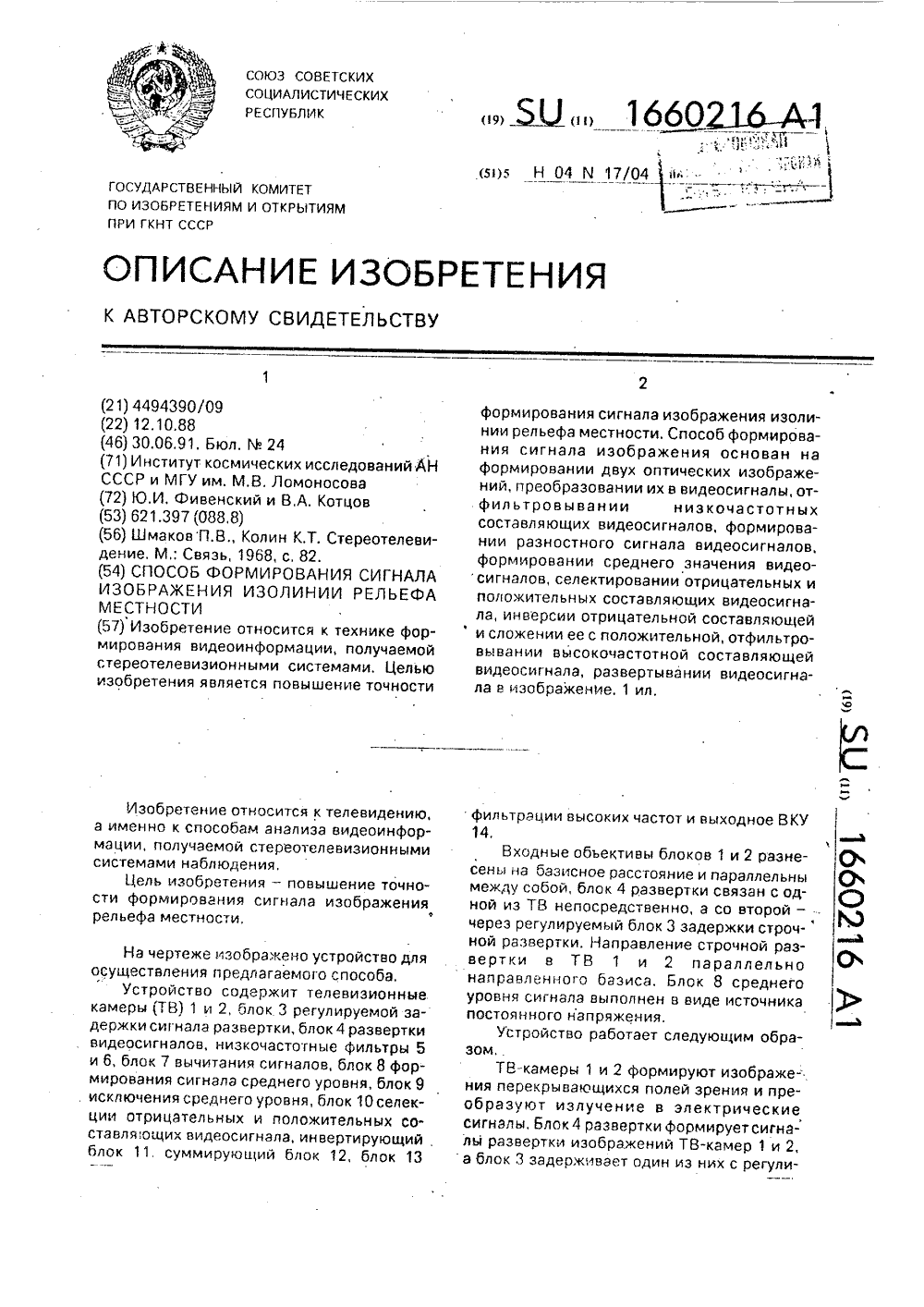

Метки: изображения, изолинии, местности, рельефа, сигнала, формирования

...изображения перекрывающихся полей зрения и преобразуют излучение в электрические сигналы, Блок 4 развертки формируетсигналы развертки изображений ТВ-камер 1 и 2, а блок 3 задерживает один из них с регули1660216 ставитель М,Дхред М.Морген скииКорректор Редактор А Заказ 1857ВНИИП Реви ка Тираж 402 Подписноеосударственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб., 4/5 ри ГКНТ СССР оиэводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 руемой величиной задержки, постоянной для строк всего кадра с выхода ТВ-камер 1 и 2. Видеосигналы, проходя через низкочастотные фильтры 5 и 6, исключающие низкочастотную часть сигналов, взаимно вычитаются в блоке 7, Для раэностного видеосигнала определяют...

Номер патента: 1700768

Опубликовано: 23.12.1991

Автор: Спектор

МПК: H04N 17/04

Метки: каналов, настройки, приемника, селектора, телевизионного

...7 соединен свходом Плоха 8 сравнения,Счетчик измеряет частоту гетеродина И е, поступающую с второго выхода СК 4. На четвертый вход счетчика поступает сигнал сброса, навторой вход - разрешающий (эталон"ный измерительный сигнал интервала,Тиц), Измеряемая частота Б поступает на третий вход,Блок 8 сравнения выполнен в видецифрового компаратора, осуществляет сравнение кодов Бс и Бтек иформируют управляющий сигнал коррекции45Блок 9 синхронизации Формируетсетку опорных частот и сигналы управления. При этом сигнал сброса форми руется на втором выходе. На первом выходе формируется сигнал переключенияканалов. Частота Гер сигналов переклю" чения выбрана равной 0,8-1,2 Гц, что удобно для наблюдения. С четвертого входа блока 8 снимается импульс...

Номер патента: 1259946

Опубликовано: 30.03.1992

Авторы: Гурвич, Линник, Тропская

МПК: H04N 17/04

Метки: искажений, нелинейных, растра, телевизионного

...растра с наложеннымнего изображением испытательной таб" лицы.Изобретение испытательной таблицыпредставляет собой трапецеидальное сетчатое поле, образованное расходящимися линиями 2 и параллельными линиями 3, при этом изображение испытательной таблицы совмещают с изображением сетчатого поляСпособ измерения нелинейных искажений телевизионного растра состоит в следующем. На телевизионном растре контролируемого устройства (телевизора, видеоконтрольного устройства) формируют изображение сетчатого (либо шахматного) поля 4 с числом клеток в направлении измерения нелинейных ис" кажений телевизионного растра (на чер" теже - в горизонтальном направлении), равным и (в рассматриваемом примере и равно 5)Изображение сетчатого поля 4 сов" мещают с...

Номер патента: 1728985

Опубликовано: 23.04.1992

Авторы: Голунова, Скоморощенко, Филиппов

МПК: H04N 17/04

Метки: баланса, белого, динамического, кинескопа, приемника, телевизионного, цветного

...сигнал, снимаемый с фотоприемника, . являетсяоднополярным импульсом напряжения(пропорциональным импульсу фототока фо 5 10 15 20 45 работы вычислителя осуществляется при50 помощи кадровых синхроимпульсовпо 55 Если значения фототоков основных цветов измеряют последовательно от полукад; ра к полукадру дла каждого заданного 25 30 35 40 тодиода) с частотой повторения, равной частоте кадровой развертки.В начале каждого полукадра при помощи формирователя 7 калибровочных импульсов, запускаемого передним фронтом кадровых синхроимпульсов с второго выхода селектора 6 синхраимпульсов, производится калибровка измерительного тракта устройства. Калибровочный импульс имеет стабильную амплитуду и подается на калибровочный вход каждого фотоприемника,...

Номер патента: 1757126

Опубликовано: 23.08.1992

Авторы: Визнер, Есьман, Кулешов, Пилипович, Савченко

МПК: H04N 17/04

Метки: искажений, нелинейных, приемника, растра, телевизионного, экране

...28, Информационные входы программируемых счетчиков 21 и 22, а также регистров 26 и 27 сдвига подключены к программному блоку 17 через входы 29 и 30 управления,Выход сумматора 28 является сигнальным выходом формирователя 11 тестового сигнала.В конкретном выполнении линейный многоканальньй фотодетектор 13 выполнен на основе Фотодиодов ФД 21 УП, блок 14 дифференцирующих усилителей - на м/с К 574 УД 1, коммутатор 15 - на транзисторах КП 350 А, фазовый детектор 16 - 174 ХА 1, программный блок 17 выполнен на основе микропроцессора КР 580, регистратор 18 - в виде частотомера на м/с серии К 155 и оперативного запоминающего устройства (561 РУ 2), Блок 19 выполнен на м/с К 431 ЛАЗ, блок 20 - на м/с К 531 ТМ 2, К 555 ЛАЗ, транзисторах КТ...

Номер патента: 1782337

Опубликовано: 15.12.1992

Авторы: Сараев, Саркисов, Соколовский

МПК: G01R 29/08, H04N 17/04

Метки: аппаратуры, видеотракта, излучений, наводок, телевизионной, уровня, электромагнитных

...использоваться, например. цифровой вольтметр. Схема фаэовой автоматической подстройки частоты 10 может быть построена в виде цифрового фазочастотного детектора. К ее второму входу подключен первый выход селектора импульсов строк и полей 12. Вход последнего соединен с выходом амплитудного селектора 14. Последний, вход которого при исследованиях соединяется с выходом телевизионной передающей камеры или выхо дом формирователя полного телевизионного сигнала исследуемой телевизионной аппаратуры, может быть выполнен в виде традиционного амплитудного селектора с помехозащитной цепочкой,Устройство для измерения уровня электромагнитных излучений и наводок от видеотракта телевизионной аппаратуры работает следующим образом.В видеотракте исследуемой...

Номер патента: 2004075

Опубликовано: 30.11.1993

Автор: Приходько

МПК: H04N 17/04

Метки: восстановления, кинескопов, работоспособности, телереаниматор

...10, а также от значения внутреннего сопротивления 11 кинескопа, сопротивления измерительного резистора 12, напряжения 45 отпирания неуправляемого тиристора 8 и величины напряжения+01 на выходе прсобразователя 1 напряжения. При постоянной величине напряжения питания импульсного генератора, постоянных номиналах рези стора 9, измерительного резистора 12 и конденсатора 10 частота следования импульсов на выходе импульсного генератора 2 зависит от величины внутреннего сопротивления 11 кинескопа. 55Блок б автоматического отключения импульсного напряжения (фиг. 3) содержит обмотку реле 13, один конец которой соединен с неуправляемым тиристором 14, а на другой через нормально замкнутый контакт кнопки 15 подается напряжени 4 ь 2 питания....
