Номер патента: 1299613

Опубликовано: 30.03.1987

Авторы: Васильцов, Егорова, Мороз

МПК: B01F 3/04, B01F 5/16

Метки: газа, диспергирования, жидкости

...установленнымина корпусе отражательными перегородками 1, вращающимся валом, 2, в нижней части которого установлена диспергирующая мешалка, например открытаятурбинная мешалка 3. На нижнем концевала с помощью гайки 4 установлен ЗОплоский вращающийся диск 5 с лопастями 6. На дне 7 корпуса установленбарботер 8 на лапах 9. К барботеру 8подведен патрубок 10 для подвода газа, Барботер имеет жестко закрепленные плоские лопасти 11, между лопастями в крышке барботера выполненыдиспергирующие отверстия 12.Между лопастями 6 вращающегосядиска и лопастями 11 барботера имеет Ося минимальный гарантированный зазор6, Поверхность барботера, обращенная к диску, выполнена в виде плавносопряженных плоских участков 13 и14, параллельных плоскости...

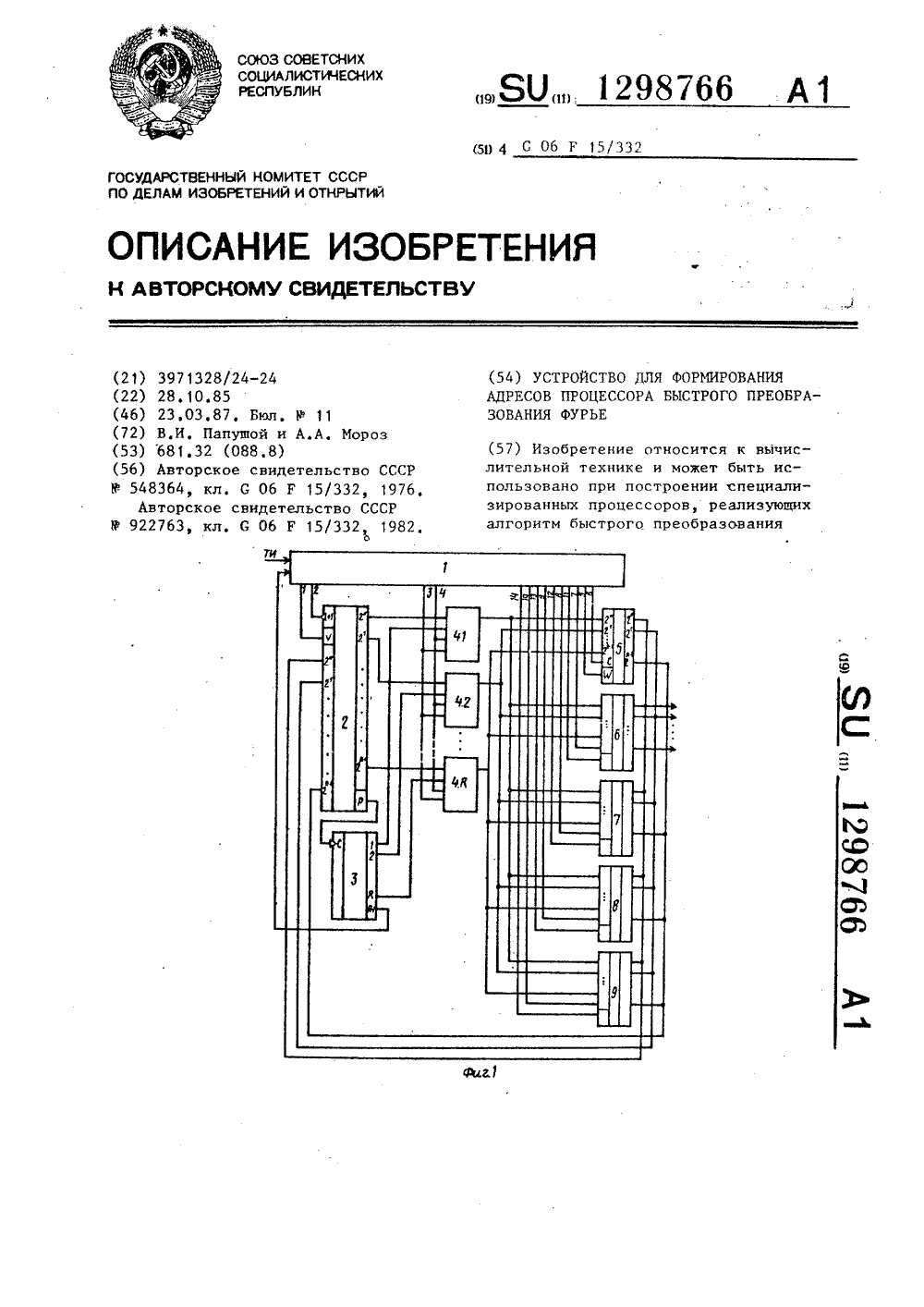

Номер патента: 1298766

Опубликовано: 23.03.1987

Авторы: Мороз, Папушой

МПК: G06F 17/14, G06F 9/34

Метки: адресов, быстрого, преобразования, процессора, формирования, фурье

...цикле алгоритма быстрого 25преобразования Фурье в первых двухтактах производится запись адресовоперандов в те же регистры второйгруппы, с которых в и-м цикле считывались адреса и только в конце второго такта 1 К-триггер 10 синхронизатора 1 переключается на работупервой группы регистров, Адреса пары операндов. алгоритма быстрого преобразования Фурье на каждом этапеотличаются информацией в одном разряде, номер которого соответствуетномеру этапа алгоритма. быстрого преобразования Фурье, причем адрес первого операнда и-й пары операндовсодержит логический нуль в данномразряде, а адрес второго операнда -логическую единицу. Поэтому данный.разряд счетчика 2 блокируется и подменяется или логическим нулем или 45логической единицей в...

Номер патента: 1298364

Опубликовано: 23.03.1987

Авторы: Корж, Мороз, Петренко, Хуторной

МПК: E21B 47/022

Метки: глубоких, положения, пространственного, скважин

...датчикам 2 и 3, определяютугол проворота у и направление (почасовой или против часовой стрелки)корпуса 4 измерительного устройствавмесТе с тороидальными датчиками вокруг собственной продольной оси иугол наклона плоскости скважины Зпск горизонту,Азимутальное отклонение оси скважины от начального направления (направления забуривания) определяют по формулам (1) или (2) соз а=СЗс1298364 ение (5) ния оси кости Н, ямоуголь Урав скривл ой пло писываетважины в н словиеальИз и ОС 0 слеого треугольник и, сле у что чт ОС=00 соИз прямВ А получ ядп с=гдето =А В екция точки плоскость Г сояЗс=1 сояЗс,ное отклонение а В =ОА Аэимутальскважины 00правления Оточке 0 полутреугольникаОСсова= Учитывая, ставляют собо В соответст правление РОО о чки 0 иС...

Номер патента: 1298206

Опубликовано: 23.03.1987

Авторы: Гершенович, Дьяконов, Зуев, Мороз, Позднякова, Шаховцева

МПК: C07C 143/14

Метки: гидроксисульфобетаинов

...воды и третичного амина (ТА)100-25 С в зависимости от растворипри молярном соотношении, равном 1; теля в течение 1-2 ч.:0,9-2,1:2-2,3, и температуре 50-80 С,25 По сравнению с известным способома затем полученную реакционную ассу в предлагаемом увеличивается выходобрабатывают эпихлоргидРином (ЭХГ) целевого проудкта с 69,7 до 72,6-90 ,при малярном соотношении образующейся упрощается процесс (одностадийность) .соли третичного амина к ЭХГ Ранм и исключается очистка промежуточного1:1,6-2,3, температуре 100-125 С. 30 продукта кроме того, дополнительноеОбработку реакционной массы ЭХГ использование растворителей позволяпроводят в присутствии растворителя ет повысить конверсию ТА с 75 до 83 такого как декан, алифатический спирт 100 ,с...

Номер патента: 1296289

Опубликовано: 15.03.1987

Авторы: Байлин, Березовой, Герасюта, Карпенко, Клименко, Лев, Могилев, Мороз, Мынка, Поваренко, Рувинская, Рыбалко, Филипчик

МПК: B22D 15/04

Метки: кокильная, конвейерная

...на 90) у заливочной ветви. В то время толкатель 17 продолжает свое движение и меньшее плечо 19 толкателя 17, находящееся над поворотным столом, проталкивает кокиль на заливочную ветвь 4, Ход толкателя выбирается таким образом, что комплект кокилей, находящихся на заливочной и охладительной ветвях, продвигается на заливочной и охладительной ветвях на длину одного кокиля.Одновременно с началом движения толкателя 17 вперед толкатель 18, который к моменту начала движения находится в крайнем переднем положении, начинает движение назад. При этом зубчатая рейка 16 входит в зацепление с шестерней 14 и поворачивает стол 1 О на 90, т. е. переводя его также на заливочную ветвь. В момент остановки поворотного стола 10 на заливочной ветви 4...

Номер патента: 1296200

Опубликовано: 15.03.1987

Авторы: Ачмиз, Костовский, Мороз, Нейфельд

МПК: B01D 21/24

Метки: асбестоцементного, воды, отработанной, производства

...арматуры, обеспечивавшей ликвидацию застойных зон на днищес помощью струйного очистителя, повышат 4 О ется надежность работы устройства. Крометого, за счет сокращения времени простоевповышается производительность. формула изобретения 55 1Изобретение относится к устройствам предназначенным для очистки от взвешен ных частиц отработанной технологической в ды с формовочной машины, и может быт использовано в системах водоподготовки асбестоцементном производстве, например линиях производства асбестоцементных лис тов и труб.Цель изобретения - повышение про изводительности и надежности работы.На фиг, 1 изображено устройство, об щий вид; на фиг. 2 - узел 1 на фиг. 1Устройство состоит из цилиндроконичес кого корпуса 1, запорно-раздаточной арма...

Номер патента: 1296135

Опубликовано: 15.03.1987

Автор: Мороз

МПК: A61B 17/56

Метки: врожденном, лечения, отдела, переднего, приведении, стопы

...Изобретение относится к медицине, а именно к ортопедии.Цель изобретения - исправление положения костей стопы восстановлением анатомического соотношения в суставах передне-внутреннего отдела стопыСпособ осуществляют следующим образом.Разрезом по медиальной поверх ности столы рассекают кожу подкожную клетчатку; Фасцию. Производят лигаментокапсулотомию таранно-ладье- видного, ладьевидноклиновидного и 1-клиновидноплюсневого сочленений, Устанавливают таранную, ладье- видную, первую клиновидную первую плюсневую кости по одной оси. Осуществляют медиализацию ладьевидной, кости и ее Фиксацию двумя спицами Киршнера с таранной костью, затем проводят латерализацию основания первой клиновидной кости и медиализацию ее головки сопоставлением с...

Номер патента: 1294921

Опубликовано: 07.03.1987

Авторы: Джантимиров, Мороз, Немов, Стрельцов

МПК: E02D 27/48, E02D 3/08

Метки: арматурный, грунтового, основания, усиления, элемент

....в направлении от их лидирующегоконца.Усиления основания с помощью арматурных элементов осуществляют следующим образом. Устанавливают направляю щие 7 для обеспечения устойчивостиогибкого арматурного элемента, послечего начинают вдавливать арматурныйэлемент 8 известными устройствами 9,например вальцами из резины, гидродомкратами и др. При равномерномвдавливании двух полос арматурный эле.мент сохраняет в грунте прямолиней,ную форму. При достижении лидирующим концом элемента определенной отметки одна из полос фиксируется, авдавливается другая. При достижении критической силы лидирующий участок задав-, лиьаемой полосы теряет устойчивость и выпучивается, Затем производят вдавливание обеих полос в смещенном положении, что вызывает...

Номер патента: 1294474

Опубликовано: 07.03.1987

Авторы: Мороз, Синица

МПК: B22D 41/08

Метки: металла, огнеупорный, разливки, стакан

...составляет 1,5-1,75, авысота (Ъ) выходного участка 4 равна(0,8-0,9)с 1.25Выполнение выходного участка канала в виде диффузора с образующейвнутренней поверхности в форме полупараболы формы позволяет создать приразливке металла в зоне выходного канала тепловую воздушную подушку, которая препятствует охлаждению стенок стакана, а следовательно, и намерзанию на них металла. Параметрыподобраны опытным путем и позволяютулучшить истечение струи разливаемого металла без образования настыля.При отношении диаметра выходногоотверстия Э к диаметру цилиндрического промежуточного участка д меньше1,5 будет наблюдаться расширениеструи за счет растекания металла поповерхности выходного отверстия, приводящие к дроблению струи на отдельные капли, что...

Номер патента: 1293838

Опубликовано: 28.02.1987

Авторы: Корогодский, Мороз, Серых

МПК: H03L 5/00

Метки: амплитуды, колебаний, стабилизации

...сбросом, а также на вход компаратора 3, в котором в моменты перехода через нуль выходного напряжения формируются отрицательные и положительные перепады напряжения (фиг,2 б), Отрицательным перепадом напряжения с выхода компаратора 3 запускается первый фор мирователь 4 импульсов и на его выходе Формируется импульс (фиг.2 в), который управляет включением управляемого ключа 6, разомкнутого в исходном состоянии, Максимум амплитуды напряжения положительной полуволны выходного сигнала запоминается в пиковом детекторе 2 со сбросом (Фиг,2 д) и при отпирании управляемого ключа 6 это напряжение поступает в интегрирующее звено 7 в течение временного интервала, определенного длительностью импульса первого формирователя 4 импульсов. Задним фронтом...

Номер патента: 1291748

Опубликовано: 23.02.1987

Авторы: Вовк, Деев, Кондратюк, Мороз

МПК: F16D 3/76

Метки: муфта, упругая

...9 необходимым усилием, регулируемым гайкой 10. На пальцах 6 подвижно установлены втулки 11, выполненные в виде части вогнутой поверхности однополостного гиперболоида. Втулки 3 и 11 ведущей и ведомой иолумуфт обхватываются плоским упругим элсмецтом 12. Упругий элемент можно выполнить в виде набора нескольких концентрически установленных замкнутых лент, или с целью уменьшения износа упругий элемецч может быть выполнен в форме плоской односторонней поверхности листа Мебиуса, что увеличивает длину поверхности соприкосновения. Между парами пальцев ведомой полумуфты установлены распорные пружины 13. Упругий элемент обхватывает по два пальца 6 ведомой полумуфты, принадлежащие разным парам. Суммарная жесткость пружиц 13 равна жесткости...

Номер патента: 1290414

Опубликовано: 15.02.1987

Авторы: Мачульский, Мороз, Потужный

МПК: G11B 27/10, G11B 27/36

Метки: допускового, записи, колебаний, магнитной, носителя, скорости

...15 и поступает на вход индикатора 14 2"годен - не годен" 16, который индицирует состояние Не годен".В случае наличия выпадений СИИ или превьшения допустимых значений ПАМ СИИ или шума на одном или нескольких выходах соответствующих блоков контроля 5, 7 или 9 появляется сигнал высокого логического уровня включающий соответствующие индикаторы 6, 8 или 10, а также поступающий через схему ИЛИ 14 на вход реле 13 времени. Реле 13 времени срабатывает, на его выходе появляется высокий логический уровень, который в качестве запрещающего сиг-. нала поступает на управляющий вход элемента ЗАПРЕТ.После прекращения выпадений СИИ или установления ПАМ СИИ или шума в допускаемые пределы на выходах соответствующих блоков контроля вновь устанавливается...

Номер патента: 1289472

Опубликовано: 15.02.1987

Автор: Мороз

МПК: A61B 17/00, A61B 17/04, A61B 17/42 ...

Метки: лечения, морозу, пузырно-влагалищного, свища

...прямая игла 5для капроновой нити, игла 6 для лески.Способ проводят следующим образом.После иссечения краев свищевого ходатрансвезикальным доступом и отслаиваниястенки мочевого пузыря от влагалищастенку последнего ушивают в продольномнаправлении, для чего применяют следующие приемы.На расстоянии около 6 мм от краяраны влагалища стенку последнего прокалывают прямой иглой с концом капроновой лигатуры и прочно вкалывают иглув резиновый шар, предварительно подведенный под переднюю стенку влагалища(фиг. 1) Далее стенку влагалища прокалывают двумя прямыми иглами 6 с тонкой прочной нитью из лески 4, свободные концы которой связаны между собой,при этом отступают от края раны свищана 1 мм. Резиновый шар 1 смещают книзу,стенку влагалища 2 с...

Номер патента: 1288388

Опубликовано: 07.02.1987

Авторы: Бабаев, Загашвили, Игнатов, Маркелов, Мороз, Савельев

МПК: F15B 19/00

Метки: гидропривода, диагностики, объемного, состояния, технического

...состояния и характеристик объекта нагружения, которые опре. деляются из соотношений(6) где Я - конструктивная постоянная объемного исполнительного гидродвигателя, например характерный объем аксиально-поршневого гидромотора;1 - приведенный момент инерции гидропривода;С - коэффициент утечек гидропривода;9 - жесткость гидропривода,Величины С и 6 являются диагностируемыми, т.е. позволяют судить о техническом состоянии гидропривода. Величины 1 и И являются априорно известными. Из уравнений (5) и (6) следуют соотношения для определения диагностируемых показателей С и 0СЯУ(8)Поскольку величины Я и 1 априорно известны, то определение диагностируемых показателей С и 9 сводитсял к определению коэффициентов , и ьг характеристического...

Номер патента: 1288106

Опубликовано: 07.02.1987

Авторы: Демидович, Козловский, Мальцев, Мороз, Шляхтич

МПК: B60K 17/28

Метки: валом, дистанционного, мощности, отбора, синхронным

...включении управляющего клапана 1 (или электровыключателя 15, фиг. 2) и приведении в действие тормозного крана 6 сжатый воздух от тормозного крана поступает прежде всего к тормозам ведущих колес и затем, если уровень давления в тормозном контуре достигает значения 5,5 кгс/см (т.е, значения давления, обеспечивающего гарантированную остановку транспортного средства и надежное включение зубчатой муфты) защитный клапан 7 открывается и сжатый воздух через клапан 1 и магистраль 11 поступает в рабочую полость 12 цилиндра 3, поршень которого быстро перемещается вправо, обеспечивая четкое включение зубчатой муфты 5 при помощи вилки 4.Одновременно сжатый воздух из магистрали 11 поступает в полость 10 управления запорным клапаном 8. При этом...

Номер патента: 1287954

Опубликовано: 07.02.1987

Авторы: Деев, Кондратюк, Мороз

МПК: B06B 1/16, F16H 25/08

Метки: вибровозбудителя, кулачковый, привод

...к вибрационной технике и может быть использовано в качестве привода колебаний рабочих органов вибрационных машин, используемых в различных отраслях наоодного хозяйства.5Целью изобретения является улучшение динамических характеристик путем постоянного контакта кулачка с шариками.На фиг. 1 изображен кулачковый привод для вибровозбудителя, общий вид в разрезе; на фиг. 2 - разрез А - А на фиг. 1. 1 ОКулачковый привод для вибровозбудителя содержит корпус 1, установленные в нем приводной вал 2 с закрепленным на нем кулачком 3 и коромыслом 4, взаимодействующее с кулачком 3 двумя поверхностями контакта, при этом кулачок 3 выполнен в виде наклонного эллиптического цилиндра и установлен с возможностью перемещения вдоль оси приводного вала...

Номер патента: 1286589

Опубликовано: 30.01.1987

Авторы: Галевская, Мороз, Шварцберг

МПК: C07C 50/34

Метки: гидроксииодантрахинонов

...218-219 С (из бензола),Найдено, 7.: С 35,48; Н 1,28;1 52,82.Вычислено, Х: С 35,33; Н 1,27;1 53,32. 2П р и м е р 3. 1,122-гидроксиантрахинона в 20 мл уксусной кислоты иодируют действием 1,20 г 1, и0,42 г НХО, в присутствии 1,00 гСН, СООИа при кипении в течение 50 мин(ТСХ-контроль по исчезнованию исходного гидроксиантрахинона: силуфол,хлороформ). После охлаждения и разбавления реакционной массы водой выпавший осадок 2-гидрокси,3-дииодантрахинона отфильтровывают, промывают раствором Ма, Б, О водой исушат на воздухе. Выход 2-гидрокси,3-дииодантрахинона 2,06 г (867),т.пл, 221-222 С (из уксусной кислоты),Найдено, Е: С 35,34; Н 1,29;1 53,07,Вычислено, Ж: С 35,33; Н 1,27;1 53,32,П р и м е р 4. 1,20 г 1,2...

Номер патента: 1286457

Опубликовано: 30.01.1987

Авторы: Иванова, Мороз, Соболев, Соколов

МПК: B61L 23/16

Метки: линии, рельсовой, состояния

...надежности.На чертеже изображено устройство для контроля состояния рельсовой линии.Устройство имеет передатчик 1, соединенный с преобразователем 2 сигнала в трехфазный симметричный, выходы которого соединены соответственно с рельсовыми нитями 3, 4 и заземленным выходом 5 одного конца рельсовой линии 6, другой конец которой подключен к одному из входов фазо. чувствительного приемника 7, другой вход которого заземлен,Устройство для контроля состояния рельсовой линии работает следующим образом.Сигнал, поступающий от передатчика 1, преобразуется в преобразователе 2 в трехфазный с симметричной системой напряжений и подается в рельсовую линию 6, на другом конце которой в приемнике 7 измеряется угол сдвига фаз между линейными напряжениями...

Номер патента: 1284592

Опубликовано: 23.01.1987

Авторы: Дынник, Завалишин, Куршев, Мороз, Небольсин, Поярков

МПК: B01F 15/04, G05D 27/00

Метки: жидких, приготовления, реагентов, смеси

...емкостями 1 - 3, одним выхо 20 25 30 35 40 45 50 55 дом - с емкостью 14, а другим - с коррегирующими емкостями 15 - 17.Устройство работает следующим образом,Сначала в емкость 14 для смешения заливают из сети заданное количество (целое количество) воды путем включения входного клапана 34. Датчик 30 на емкости 14 подает сигнал на закрывание подачи деионизованной воды из емкости 14 в коррегиру ющую емкость 18 (дробное количество воды задают датчиком 22 верхнего уровня). Доза не выливается в емкость 14 во избежание накопления погрешности, а выливаетсявместе со всеми дозами, имеющимися в коррегирующих емкостях, после заполнения последнего реагента в емкость 14. Включают насос 4, который соединен сосвоей расходной емкостью 1. Дальнейшая работа...

Номер патента: 1283437

Опубликовано: 15.01.1987

Авторы: Линник, Ловчев, Мороз

МПК: F04B 1/00, F04B 53/16

Метки: насос, поршневой

...к поршню 6, мо 37 2жет быть снабжена гуммированной эластомером выемкой 20 глубиной, равной глубине паза 19, и последний выполнен в гуммированной части крышки 4. Насос имеет также всасывающий 21 и нагнетательный 22 коллекторы.Насос работает следующим образом,При возвратно-поступательном движении поршня 6, осуществляемом при помощи привода 1, происходит периодическое увеличение и уменьшение объема поршневой 8 и штоковой 9 рабочих камер. При увеличении объема любой из рабочих камер - такт всасывания, рабочая жидкость из всасывающего коллектора 21 через всасывающий клапан 12 поступает в межклапанную полость 10 (для поршневой рабочей камеры 8) или 11 (для штоковой рабочей камеры 9), откуда через канал 14 и паз 19 (для поршневой рабочей...

Номер патента: 1283314

Опубликовано: 15.01.1987

Авторы: Иванков, Кишко, Мороз, Толстоган, Ушаков

МПК: E02F 9/20, H02P 5/06

Метки: механизма, одноковшового, поворота, экскаватора, электроприводом

...один выход которого подключен к среднему выводу токоограничиваюшего резистора 8,а другой соединен с первым входом регулятора тока.Устройство работает следующим образом.В режимах торможения привода,когда он работает во ЕЕ или ЕЧ квадрантах механических характеристик в соответствии с принятыми настройками, выходные напряжения датчика 6 тока и датчика 7 напряжения совпадают по знаку. Одинаковую полярность имеют тогда и выходные напряжения компараторов 12 и 13, а так как в рассматриваемом случае они равным по модулю, то напряжение на входе выпрямитель- ного моста 11 равно нулю,Чувствительный элемент управляемого ключа 9 при+ М,)/1,25 этом обесточен, его переключающий орган находится в открытом состоянии, не шунтируя часть резистора 8,...

Номер патента: 1283139

Опубликовано: 15.01.1987

Авторы: Барский, Гладштейн, Мороз, Пекелис

МПК: B60T 7/14, B61L 3/08

Метки: бдительности, водителя, средства, транспортного

...срабатывания амли г д.0-рсмегного селектора 2. 11 ри меьсеции, ровня фазической составляющей ЭСК сигнал об этом через амплитудно-временной селектор 2 поступает в блок 4 анализа реакции ма иин 5 Ста. При нормалиом времеи сенсомоторной реакции машиниста сигнал с выхОда блока 4 анализа состояния хапи)исса заг) екает мультивибратор 2 к,юч разряда 13разряжает емкость С на время длительности импульсов мультивибратора и уменьшаетсяпорог срабатывания амплитудно-временного селектора 2.Таким образом, отслеживаются инди 5 видуальные особенности организма машиниста, связанные с изменением фазической соста вл яю щей ЭС К.Блок 4 анализа состояния машиниста работает следующим образом.При включении устройства взводится триггер4 и через элемент 17 ИЛИ,...

Номер патента: 1283059

Опубликовано: 15.01.1987

Авторы: Бабичев, Бондарь, Макутонин, Мороз, Партеса, Скоблюк

МПК: B24B 31/073

Метки: вибрационной

...от электродвигателя 29.Дисбаланс от зубчатых колес 22 и 23 уравновешивается соответствующими приливами на корпусе 26. Виброопора 2 основания 1 выполнена в виде корпуса 30 (фиг. 4) и крышки 31, в общей полости которых размещены упругие кольца 32, охватывающие цапфу 3 (поворотного кольца 4), фиксируемую от осевого смещения через упругий фланец 33 и упорную шайбу 34 винтом 35, ввинченным в гайку 36, расположенную5 10 15 20 25 30 35 40 45 50 55 формула изобретения 1. Устройство для вибрационной обработки, содержащее вертикальную рабочую камеру, смонтированную на основании посредством двух гидроцилиндров, шарнирно связанных с поворотной рамкой, установленной своими цапфами в опорах основания, при этом камера связана с вибровозбудителем с...

Номер патента: 1283055

Опубликовано: 15.01.1987

Авторы: Бондарь, Мороз, Самодумский, Скридулий

МПК: B24B 31/027

Метки: гранулированной, рабочей, средой

...движении гибкой ленты 5 вращаются также промежуточные 7 и ведомый 8 барабаны,Промежуточным барабаном 7 (фиг. 2) через обгонную муфту 11 приводится во вращение ведущая звездочка 9, связанная цепью с ведомой звездочкой 10. При вращении звездочек 9 и 10 с кривошипными пальцами 12 шатун 13 совершает плоскопараллельное движение и натяжным роликом 14 в течение полупериода своего возвратно-поступательного движения нажимает на сбегающую (нижнюю) ветвь гибкой ленты 5, натя Формула изобретения 50 55 5 10 15 20 25 30 35 40 45 гивает последнюю и заставляет вращающуюся рабочую камеру переместиться вверх. В течение второго полупериода своего возвратно-поступательного движения натяжной ролик 14, перемещаясь поступательно вверх, не натягивает сбегающую...

Номер патента: 1281400

Опубликовано: 07.01.1987

Авторы: Бекчев, Мороз, Пашин, Расолько, Сай

МПК: B25J 9/00

Метки: манипулятор

...11 и поверхности 12, предназначенной для взаимодействия с кривошипом исвязанной с механизмом изменения угланаклона кривошипа, указанный механизмвыполнен; в виде червячного колеса13 и червяка 14, Последний жесткосвязан с роликом 15, взаимодействую 2щим с фрикционным диском 16, которыйсоединен с электромагнитом 17 программного устройства 18. Коромысло 11снабжено катками 19, размещеннымина оси 20 и взаимосвязанными с по"верхностью 12 и шатуном 1 О, В основании 1 вмонтирован привод, включающий в себя коническую передачу 21 иэлектродвигатель 22,Манипулятор работает следующимобразом,При включении электродвигателя 22крутящий момент передается с помощьюконической передачи 21 приводномувалу 2 и связанному с ним кулачку 3.В результате ролик...

Номер патента: 1281273

Опубликовано: 07.01.1987

Авторы: Белоярцев, Бобровский, Буевич, Крылов, Мороз

МПК: A61M 1/14

Метки: крови, оксигенации

...через камеру 11 заполняется замкнутая система рециркуляцпи перфторуглерода. Через гцтуцер 9 в оксигенатор 7 перфторуглерода подается кислоро насосом 6 через штуцер 8 в окси г енатор 7 перфторуглерода из каналов для перфторуглерода массообменной камеры 1 подается перфторуглерод: кислород проходит через отверстия 16 в каналы, образованные многогранной вставкой 18, и захватывается перфторуглеродом, прокачивае 5 О 5 20 25 30 35 40 45 мым насосом 6 из массообменной камеры. Благодаря большому количеству отверстий 16 и ускоренному прохожден ию перфторуглерода через суженные каналы образуется перфторуглеродкислородная мелкодисперсная пена, которая по системе соединительных трубок, соединяющих штуцеры выхода перфторуглеродной смеси с...

Номер патента: 1280583

Опубликовано: 30.12.1986

Авторы: Глушко, Голуб, Митрахович, Мороз, Шведовский

МПК: G05D 9/00

Метки: уровня

...лдтикя 1 урсвця и путемИЗ.ГКтсИт ХНЬ С. ГЕК.:Хсс Г:)тцХ т Г2 н) и нс)10 ))3 кр,кз 31 ,1С 1 юс. )Г По Г.53 тх )ГГН 3 ,Л 013 ,К) К СМкост 1:, 03;гя)3г): )тсг мдИляль1 У О т 113 Е);Г; Е г.;.:); , , ;с Хс 1 Гс 1Р с г ) г С1 В МДГЦ 1 013 о, Д ; Я ПС;тц тРгоО -Р 01 НД 1 жС Ц;тОГ Г-,;,ГД 1 тТЕ 00 30 1 ст )П 1 З,Д Е 311 3)3.3 Д ПУХК), ) ЭТО Ст стаЯ В;".с 3 НЦТЯ 7, Н)КДЯГ;Г"; ЬПУЮ ВЫтосс" с нс ст тег е)тр )щр вкс ф е р". с к: . г 1) р,: ." : О с т т: О,р 1 кд у ; Гт с.се,и 1 Р.гнт., еж,с)Г )обой Нб"КОЙ сс)ЯЗЬО), 35."т ро" с во ;ябот;:ет с;Хедук)11 обтапкц дкщую г. цпу, котс)рдя с);а ггларясфе"сскои Нове)хности НОГлавеО Г) элс;ен.д Г;тейс Хвус)т чертика)ьцо виз ерез шчок 2 а затвор 1, Затворзамает исходное похо)кение,т.е, перекрывает...

Номер патента: 1277202

Опубликовано: 15.12.1986

Автор: Мороз

МПК: G11B 20/10, G11B 5/00

Метки: воспроизведения, записи, магнитной, носителя

...предпочтительнее использовать напряжение (шумовой и помеховой составляющих) с такой дорожки (с соответствующего выхода усилителя 11).С выхода блока 23 вычитания информационный сигнал, из которого удалены шумовая и помеховая составляющие, поступает на третий вход блока 9. При необходимости обработать напряжение информационного канала без удаления из него шумовой и помеховой составляющих вход переключателя 29 соединяют с землей. С выхода переключателя 30 напряжение шумов и помех поступает на четвертый вход блока 9 для регистрации с целью последующей визуальной оценки оператором участков информационного сигнала, на которых уровень шумов и помех существенный (во втором режиме работы). Это позволяет упростить решение задач технической...

Номер патента: 1277099

Опубликовано: 15.12.1986

Авторы: Гаврилюк, Галамай, Древняк, Мороз

МПК: G06F 7/556

Метки: число-импульсный, экспоненциальный

...последовательности Х поступают на вход число-импульсного умножителя 1, работа которого описывается выражениемсЬп = - Дх 11)К дУ = - с)Х(8) у о 15 решение которого имеет нид К у=от е к) Формула из обретения Число-импульсный экспоненциальный преобразователь, содержащий счетчик и число-импульсный умножитель,информационный вход которого соединен с информационным входом преобразователя, о т л и ч а ю щ и й с я тем,что, с целью расширения диапазонапреобразования входного сигнала, в .1 О него введены упранг:яемый умножительимпульсов, сумматор и управляющийсчетчик информационный вход преобразователя со;ине с информационнымвходим упранпяемогг умножителя им-пульсов, выхоц которого соединен спервым входом сумматора, второл входкоторого соецинен с...

Номер патента: 1276985

Опубликовано: 15.12.1986

Авторы: Голубев, Мороз, Репников, Четыркин

МПК: G01N 33/24

Метки: грунтового, массива, моделирования, напряженно-деформированного, состояния

...модельного материала в магнитном поле, т,е. отношения м /нащотего напряженности при выполнении равенства углов внутреннего трения исцепления модельного материала имодулируемого грунта (где м (- отношение удельного веса модельногоматериала к удельному весу грунтанатуры).Магнитное поле, воздействующеена модельный материал, является равномерным по интенсивности, или вслучае моделирования вертикальнойсоставляющей сейсмического воздействия в массиве грунта переменным поинтенсивности в заданном режиме. После формирования предварительно напряженного состояния проводятиспытания, включающие моделированиетехнологических процессов, напримеркнопку котлована, проходку выработки, моделирование несущей способности сваи, анкера или кагеля на...
