Мороз

Номер патента: 1273957

Опубликовано: 30.11.1986

Авторы: Голубинка, Малишевский, Мороз, Свищ, Шмигельский

МПК: G06G 7/48

Метки: задач, решения, электроразведки

...помех усиливается по току истоковым повторителем 12 и поступает на корпуса- экраны герконовых ключей 6-10. Благодаря тому, что параэитные емкости контактов связаны не с корпусом устройства т.е. с "землей" ), а.с корпусом герконовых ключей, электрический потенциал равен синфазной помехе, влияние этой емкости не оказывает вредного действия на разбалансировку входной цепи. Таким образом, вносимая ассиметрия за счет неодинаковости паразитных емкостей герконовыхключей относительного корпуса ключа не порождает противофазной помехи (введена отрицательная обратная связь по синфазной помехе через корпуса ключей). Поскольку входные цепи датчиков имеют очень высокий импеданс., т.е. без такой компенсации на вход дифференциального усилителя...

Номер патента: 1273629

Опубликовано: 30.11.1986

Авторы: Аляпышев, Корженевич, Куксов, Ляховицкая, Мороз, Пузырев, Смоловский

МПК: F02M 65/00

Метки: высокого, давления, дизеля, насоса, обкатки, топливного

...производительность обкатки.вследствие сокращения времени на монтажно-демонтажные операции и повысить ЗО качество обкатки за счет улучшениянаполнения плунжерного пространстванасоса, интенсификации приработки иускорения удаления из насоса продуктов износа.35 Способ обкатки топливного насоса высокого давления дизеля путем установки насоса на стенд, оснащенный регулируемым сопротивлением подвода к нему рабочей жидкости, и вращения вала насоса в два этапа - без сопро" Обкатка топливиого насоса осуществляется следующим образом.Насос 3 устанавливают на поворотном столе 1 и закрепляют при помощимеханизма 9 прижима, Вал насоса 3 сое., диняют с валом электродвигателя 2. на поворотном столе 1 и закрепляют при помощи механизма 9 прижима.Вклю чают...

Номер патента: 1273391

Опубликовано: 30.11.1986

Авторы: Адамов, Коровкина, Мороз, Остроумова, Развых, Трушева

МПК: C12N 1/00

Метки: 1206, агглютинирующей, диагностической, используемый, моноварной, серовара, сыворотки, штамм

...с содержанием 7103 ИаС 1Физиолого-биохимические свойства,.Оксидазоотрицательный,глюкозуокисляет и ферментирует на средеХью-Лейфсона, Ферментирует до кислоты без газа маннозу, сахарозу, маннит. Не ферментирует арабинозу. Образует индол, декарбоксилазы лизинаи орнитина. Не образует дигидролазуаргинина.Не агглютинируется холерными диагностическими сыворотками О, Инаба,Огава, РО и моноварными вибрионнымисыворотками НАГ=вибрионов 02-064 сероваров. Лизируется холерными и НАГактивными фагамиДДФ,ТЭПВи ТЭПВ.Антигенные свойства.Обладает специфическим О-антигеном. При иммунизации животных вызывает образование специфических агглютининов. Полученная сыворотка агглюВНИИПК Заказ 6389/20 Ти тинирует штаммы .вибрионов гомологичного 065 серовара и не...

Номер патента: 1273032

Опубликовано: 30.11.1986

Авторы: Глушко, Голуб, Мороз, Шведовский

МПК: A01G 25/00, G01F 5/00

Метки: гидравлический, интегратор

...режимом подземных. вод, вызывает движение (вверх-вниз) имитатора 5 уровня, что обеспечивает целенаправленное изменение ее уровня в напорном сосуде 3.Движение моделируемого потока осуществляется по напорному трубопроводу 8, разделенному на характерные участки с учетом пространственной неоднородцости свойств моделируемого пласта, длина, водо- проводимость и водоотдача которых моделируются с помощью П-образных имитаторов 9 с двумя золотниками: правосторонним 1 Ю и левосторонним 11. На характерных участках установлены пьезометры 12.Интегратор работает следующим образом.На подающей магистрали 1 открывается вентиль 2, вследствие чего происходит заполнение водой напорных сосудов 3 и напорного трубопровода 8 с П-образнымц имитаторами 9...

Номер патента: 1272165

Опубликовано: 23.11.1986

Авторы: Мороз, Мотыльков, Скрипцов, Уткин, Шелонников

МПК: G01N 3/32

Метки: изгибе, испытания, усталость

...связанные с ним кулацки 7 и 8,с закрепленными на их рабочих поверхностях одними концами гибкими связями 9 и 10 с образованием петли, которые проходят через блоки 11 и 12 и связаны другими концами с грузами 13 и4, подвешенными иа соответствунпцих плечахкоромысла 3.Установка работает следующим образом.При включении привода зубчатая рейка5 совершает возвратно-поступательное движение, а находящееся в зацеплении с ней зубчатое колесо 6 - возвратно- вращатель.ное движение, при этом связанные с зубца.тым колесом 6 кулачки 7 и 8 с помощью поочередного натяжении гибких связей 9 и 10, проходящих через соответствующие блокии 12, поднимают н опускают грузы 13 и 14, подвешенные на плечах коромысла,5, которое шарнирно установлено на станине . В...

Номер патента: 1271951

Опубликовано: 23.11.1986

Авторы: Васильев, Гостев, Зыков, Мороз, Соколов

МПК: E02F 9/20

Метки: землеройно-транспортной, органом, рабочим

...мощности. В качестве блока 4 определения знака производной тяговой мощности может быть применено трехпозиционное поляризованное реле. 11 ереключатель 5 режима работы осуществляет следующий алгоритм:при появлении на входе этого блока упомянутых кодов + 1" и "0", соответствующих возрастанию и постоянству сигнала тяговой мощности, на выходе блока присутствует сигнал "+ ,при наличии на его входе кода -1" (убывание тяговой мощности) на выходе присутствует сигнал "-". В качестве переключателя 5 режима работы может быть применено двухпозиционное поляризованное реле, в качестве блока 6 - одна из типовых конструкций управляемых электроконтакторов.Реализация блока 7 может быть основана на известных схемах запоминания, как злектромеханических,...

Номер патента: 1271699

Опубликовано: 23.11.1986

Авторы: Белый, Демченко, Кислицын, Коломыченко, Мороз

МПК: B23P 15/26, B23P 19/10

Метки: сборки, теплообменников, трубчатых

...выключатель 35 замыкается. Конструкция контейнера 4 обеспечивает ориентирование труб по горизонтальному ша 35 гу и по количеству их в горизонтальных и вертикальных рядах. На ограничительные кольца 16, установленные на ловителях 9, надеваются трубные решетки 19, чем обеспечивается центрирование отверстий трубных решеток 19 относительно ловителей 9. Включается электропривод 6, и механизм 7 вертикального перемещения контейнера 4 поднимает контеинер 4 с.45 комплектом труб 5 до нажатия упором 26 на конечный выключатель 27, что соответствует соосному положению верхнего ряда труб 5 с верхним рядом ловителей 9. При срабатывании конечного выключателя 27 происходит реверсирование электропривода 6, механизм 7 перемещения контейнера начинает...

Номер патента: 1271477

Опубликовано: 23.11.1986

Авторы: Буринков, Мороз, Текучев, Черепок

МПК: A22B 5/04

Метки: желчи, желчных, животных, извлечения, пузырей, убойных

...пузырей,Устройство работает следующим образом.Из бункера 27 пузыри поступают в камеру 3. При этом поршень силового цилийдра 5 с камерой 3, заслонкой 7 и сигнализатором 15 находятся в крайнем левом положении. В этом положении сигнализатор 15, взаимодействуя с датчиком 14, подает команду на пульт управления и рабочее тело (например воздух) подается в бесштоковую полость силового цилиндра 5, что приводит к перемещению поршня вправо и обеспечивает одновременное перемещение вправо камеры 3 вместе с заслонкой 7, штока-рейки 18 с сигнализатором 15. Обгонная муфта 20 в механизме преобразования выключена, и шнек 11 не вращается.Находящийся в камере пузырь под действием задней стенки 17 нанизывается на ножевые элементы 4 и разрезается....

Номер патента: 380082

Опубликовано: 15.11.1986

Автор: Мороз

МПК: B23P 23/00, B23Q 41/02

Метки: автоматическая, катодов, линия, листовых, матричных, сборки

...бункера 21 установились под вакуум-присосками. Пустые бункера убирают с платформ 1 и на их место380 40 Цепной транспортер 31 приводится 50от индивидуального электродвигателячерез редуктор с электромагнитными,короб с ячейками) заранее ориентированно укладываются катодные штанги 29. Подача бункера на шаг ячейки, по мере ее освобождения от штанг,устанавливают полные, не останавли-вая работы всей линии,Транспортер 3 подает катодныйлист между поднятым верхним задающимвалком 22 и нижним задающим валком23 до поднятого упора-ориентатора 5.С помощью дальнейшего вращения транспортера 3 катодный лист передвигается, упираясь какой-либо частьюпередней кромки в упор-ориентатор 5, 10и разворачивается так, что передняякромка контактирует своей...

Номер патента: 1269972

Опубликовано: 15.11.1986

Авторы: Гущин, Згривец, Мороз, Черкасов

МПК: B23C 3/12, B23Q 15/00

Метки: станок

...пропорционально силе тока, поступающего на вход блока 18 управления. В качестве блока 19 управления электродинамической силой Гд также можно применить электронные устройства, уменьшаюгцие силу тока в якорной обмотке с увеличением силы тока на входе блока управления.Станок работает следующим образом.Включают электродвигатель 11, приводящий во вращение инструмент 8, закрепленный в шпинделе 9. Работа регулируемого источника 21 питания вызывает электро- динамическую силу Г подачи штока, а включение блока 19 управления - электродинамическую силу Г, направленную противо 5 1 О 15 20 25 30 35 40 45 50 положно электродинамической силе подачи штока Г, причем Г == Г,.Затем включается регулируемый источник питания 20, который вызывает...

Номер патента: 383353

Опубликовано: 15.11.1986

Авторы: Мороз, Рекуданов

МПК: B23P 19/04

Метки: автоматическая, катодов, линия, листовых, матричных

...помощью гидроцилиндра. При этомчасть штанг 23 перемещается по наклонному склизу 25 к конвейеру-накопителю 7, выполненному, например, спродольными цепями 26.Штанги 27 из этой части захватьг ваются укрепленными на цепях 26 зубьями 28, расположенными с требуемым шагом, Цепи 26 перемещаются на шаг,,например, гидроцилиндром 29 черезхраповой или иной механизм 30. В случае захвата зубьями 28 (см. фиг. 4)более одной штанги лишние могут бытьсброшены толкателем 31, перемещающимся, например, от гидроцилиндра 32 спомощью тяг 33При этом упор 34удерживает одну штангу на зубьях 28.Выдача штанги осуществляется впозиции 35. При этом гидроцилиндр 29,бсовершая рабочий ход вперед, нажимает на конечный выключатель 36, даю-щий команду на подъем штанги...

Номер патента: 1268152

Опубликовано: 07.11.1986

Автор: Мороз

МПК: A61B 17/30

Метки: пинцет

...пользования пинцетомНа фиг. изображен пинцет с опорно-вращающимися элементами, вид сбоку; на фиг.2 - то же, вид сверху. Пинцет содержит две пружинящиебранши 1 и 2, в срединной части которых установлены опорно-вращающиесяэлементы 3. На бранше 1 установленодин опорно-вращающийся элемент, набранше 2 установлено три опорно-вращающихся элемента, которые соответственно предназначены для фиксациипервого - четвертого пальцев кисти.На наружной поверхности опорно-вращающиеся элементы имеют выемки дляудобного помещения мякоти ногтевыхфаланг указанных пальцев. Опорно-вращающийся элемен, имеет форму гриба(с выемкой на наружной поверхности),своей суженной частью помещается вотверстие в бранше пинцета и с внутренней стороны запрессовывается...

Номер патента: 1267355

Опубликовано: 30.10.1986

Авторы: Левинзон, Мороз, Пискун

МПК: G05B 11/01

Метки: следящая

...о1 су (1) 1, при /Е/+ В1 , (2) где /9/ - модуль сигнала ошибки следящей систеяц- скорость объекта; 1 с - коэффициент передачи второго 15 усилителя; 30 " зона нечувствительности релейного элемента 16. Величина 8 устанавливается малой, но достаточной для надежного выполнения логического условия (1) в равновесном состоянии следящей системы.Требуемая величина коэффициента передачи 1 с устанавливается экспериментально при регулировке следящей формируется сигнал логической единицы (О = 1). 11 о этому сигналу ключ 9 отключает сигнал 0 от входа коррек .тирующего звена 2, а аналоговые ключи 10,-10, включенные параллельно реактивным элементам - конденсаторам 17 и 18, быстро разряжают их. При этом, одновременно выставляются нуле вые начальные...

Номер патента: 1266925

Опубликовано: 30.10.1986

Авторы: Митрахович, Мороз, Шведовский

МПК: E02B 11/00

Метки: мелиоративная

...Если необходимо обеспечитьавтономное осушение участков 12 и 13,то закрывается и запорное устройство 21, Включается дренажная скважина 1 с насосом, затем с помощью сифонныхтрубопроводов 3 - дренажные скважины 2 при открытых задвижках 4 и 5.Для интенсификации процесса осушения мелиорируемых участков в работу вклю чается горизонтальный дренаж. Это достигается путем открытия задвижек 8, в результате чего вакуум от сифонных трубопроводов 3 передается в дрены 6 и они работают как вакуумные. Избыточная вода отводится по. сбросному трубопроводу 9 в водоприемник 11.Когда в результате осушения в репрезентативных точках осушаемых участков уровни грунтовых вод достигнут нормы осушения, а уровни воды в перфорированном колодце 14 - отметки...

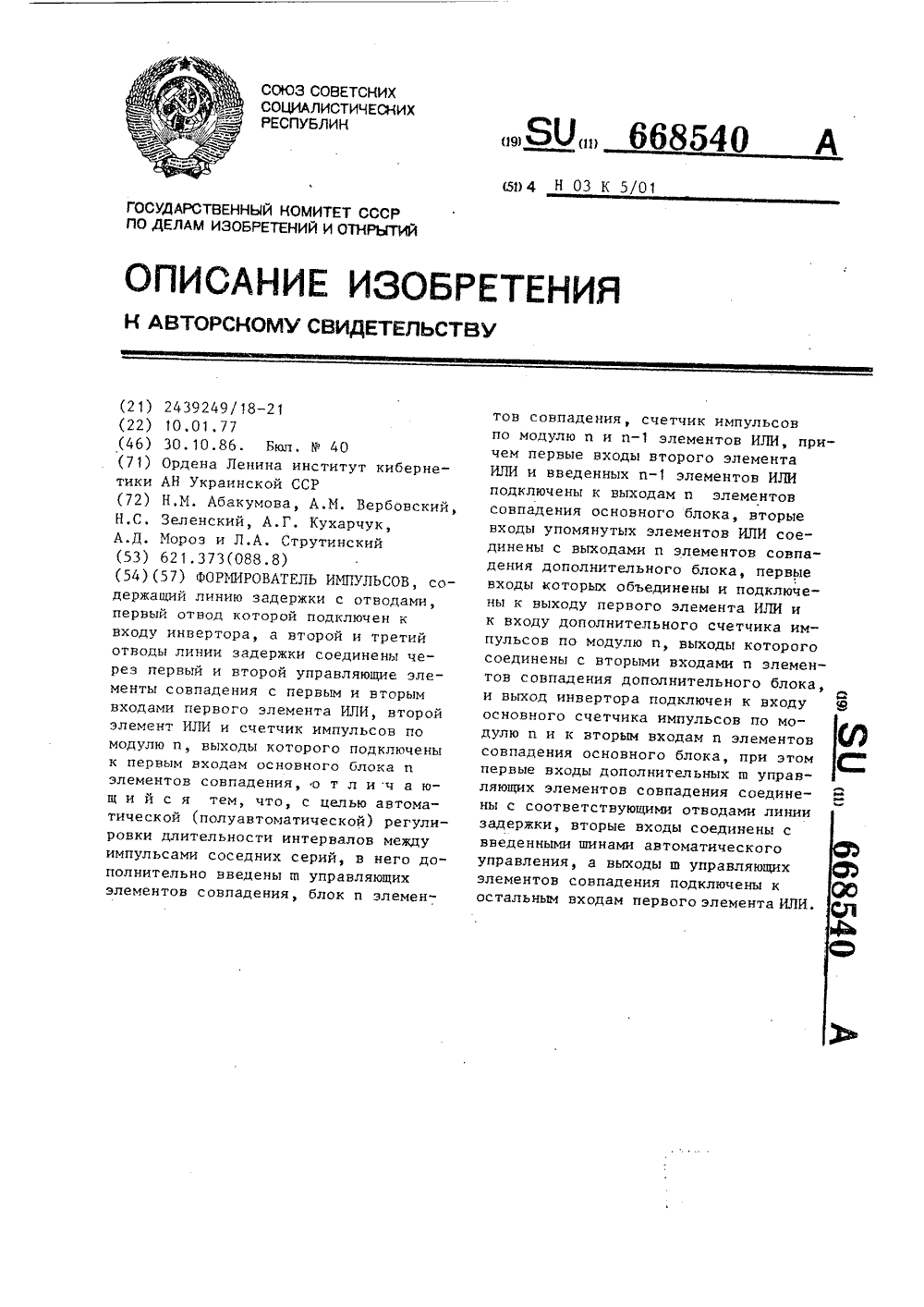

Номер патента: 668540

Опубликовано: 30.10.1986

Авторы: Абакумова, Вербовский, Зеленский, Кухарчук, Мороз, Струтинский

МПК: H03K 5/01

Метки: импульсов, формирователь

...элементов совпадения, блок п элементовсовпадЕния, счетчик импульсов по модулю п и иэлементов ИЛИ, причем первые входы второго элемента ИЛИ ивведенных иэлементов ИЛИ подключены к выходам п элементов совпадения основного блока, вторые входыупомянутых элементов ИЛИ соединены свыходами п элементов совпадения дополнительного блока, первые входыкоторых объединены и подключены квыходу первого элемента ИЛИ и к входу дополнительного счетчика импульсов по модулю и, выходы которого соединены с вторыми входами п эдементовсовпадения дополнительного блока, авыход инвертора подключен к входуосновного счетчика импульсов по модулю п и к вторым входам п элементов совпадения основного блока, при этом первые входы дополнительных ш управляющих элементов...

Номер патента: 1263503

Опубликовано: 15.10.1986

Авторы: Галушин, Дмитриев, Лебедев, Мороз

МПК: B24B 33/02

Метки: доводки, конических, поверхностей, станок

...втулки 4, как и устройства 8 - 11 установлены на основании 12. Обрабатываемое изделие 13 устанавливается в приспособлении 14 и прижимается к базовым поверхностям пружинами 15. Полость 16 верхней части 1 шпинделя изделия замкнута эластичной отводной трубкой 17, проходящей через полость кардана 5 и полость 18 нижней части 2 шпинделя к сборнику 19 доводочной пасты.Станок работает следующим образом.При включении станка шпиндель 6 притира опускается вниз, по ходу движения головки притир 7 входит в контакт с доводимым конусом обрабатываемого изделия 13. Включается вращение шпинделя 6. От электродвигателя через устройство 9 вращения изделия приводится в движение шпиндель 2, через упругий элемент (кардан) 5 передающий вращение на шпиндель 1...

Номер патента: 1263478

Опубликовано: 15.10.1986

Авторы: Канчуковский, Лыков, Мороз, Николаева, Чуев

МПК: B23K 35/24

Метки: пайку, паяемой, поверхности, подготовки, состав

...или друтетрафторборат аммония или соляно-гих адсорбционных процессов. В прикислый гидроксиламин, зосстанавли- сутствии металлов этот процесс усивая и окисляя поверхность, способст- ливается, Например, с нитратами, вует образованию на поверхности слож- образующимися при коррозии ЗМ 0СНО, 0 С.т- звКМЗНОСНОСН 0СНО-Й - ОСН С 2 О 0+ ЗННО - СН 0 НОСН в ОЙО снонСН ОНсн,он то же будет наблюдаться при образовании галоидгидринов любого (полногоили неполного замещения). С сильнымиапротонными соединениями, напримертетрафторборат аммония, в котороматом бора обладает ярко выраженнымиэлектрофильными свойствами, эфирыобразуют оксониевые соединения. Приэтом существенным является возможность образования оксониевого соединения с простым эфиром той же...

Номер патента: 1259148

Опубликовано: 23.09.1986

Авторы: Концевич, Мороз, Пашин, Расолько, Сай

МПК: G01N 3/56

Метки: испытания, контактную, прочность

...размещения нагружающих и испытуемых образцов 6 и 7, узел (не показан) нагружения последних, Устройство снабжено выполненными в эксцентричных головках канавками 8 и 9, образующими замкнутые камеры 10 и 11закрепленными на соответствующихэксцентричных головках 4 и 5 пластинами 12 и 13, разделяющими камеры 10и 11 на две части соответственно,14-15 и 16-17, управляемыми распределителями (золотниковые) 18 и 19,программным блоком 20 управленияраспределителями 18 и 19. Часть 16камеры соединена каналом 21, выполненным в валу 2 с распределителем 19,а часть 17 - каналом 22 с распределителем 19, который через трубопровод 23 - с источником давления (непоказан) и сливом. Части 14.и 15 соединены соответственно каналами 24и 25 с...

Номер патента: 1258733

Опубликовано: 23.09.1986

Авторы: Мальцев, Мороз

МПК: B60T 8/38

Метки: автомобиля, модулятор, противоблокировочной, системы, тормозной, электропневматический

...клапан 2. Сжатый воздух из ресивера через полость 12 поступает к тормозным камерам. Если при торможении возникает угроза блокировки (скольжения) колес, блок (не показан) управления формирует сигналы на включение электроклапанов 6 и 7, электроклапан 6 разобщает управляющую полость 11 с тормозным краном, а электроклапан 7 соединяет полость 11 и связанную с ней полость 17 через полость 20, дроссельный клапан 21, канал 26 и клапан 27 с атмосферой. При этом в начальный момент давление в полостях 11 и 17 резко падает за счет поглощения воздуха полостью 20, а затем падение давления происходит более медленно за счет выпуска воздуха через дроссельный клапан 2. Падение давления в полости 11 приводит к тому, что следящий поршень 4 под действием...

Номер патента: 1257126

Опубликовано: 15.09.1986

Авторы: Гольдзберг, Меркулова, Мороз

МПК: D06L 3/14

Метки: беления, полотна, трикотажного, хлопчатобумажного

...при пошиве трикотажных изделий.В процессе пошива изделий из хлопчатобумажных трикотажных полотен в случае большой жесткости нитей три котажа наблюдается прорубка нитей швейной иглой, что приводит к появлению брака у изделий.Использование способа беления хлопчатобумажного трикотажного полот на по изобретению позволяет избежать этого явления за счет исключения силиката натрия из состава перекисного раствора, что предупреждает образование осадков, повышающих жесткость 20 нитей.Во всех приведенных примерах используется щелочной раствор, содержащий в качестве целевой добавки 2 г/л поверхностно-активного вещества (ПАВ), Водный раствор перекиси водорода содержит 0,02 г/л оптического отбеливателя и 0,2 г/л ПАВ,П р и м е р 1 (прототип),...

Номер патента: 1256021

Опубликовано: 07.09.1986

Авторы: Гаврилюк, Галамай, Древняк, Мороз

МПК: G06F 7/552

Метки: функциональный, число-импульсный

...выход которого подключен к1входу элемента И 13. Поступление значения х приводит к установлению единицы на выходе элемента ИЛИ 12 иоткрытию элемента И 13,Работа импульсного сумматора 1описывается выражением Йп= с 1 х+Йп, (1) где Йп - приращение импульсов на выходе сумматора 1;с 1 х - приращение импульсов на выходе элемента И 13;Йп - приращение импульсов на выходе число-импульсного умножителя 3.Работа управляемого делителя 2 частоты с учетом единицы, предварительно записанной в счетчике 4, описывается выражением:1оу = --- йпМ + 1(2)2где Йу - приращение импульсов на выходе число-импульсного умножителя 3;.М - количество импульсов переполнения счетчика 5, поступивших на вход счетчика 4.С учетом того, что с счетчика 5 поступает код...

Номер патента: 1255402

Опубликовано: 07.09.1986

Авторы: Бондарь, Мороз, Рачинский, Скридулий

МПК: B24B 31/06

Метки: виброцентробежный, станок

...платформы 14, к которым посредством упругих элементов 15 крепятся рабочие камеры (контейнеры) 16. Каждый из упругих элементов 15 образует с геометрической осью осесимметричной рабочей камеры угол и, равный углунаклона ротора к горизонтали. Равенстно этих углов обеспечивает минимальное внецентровое сжатие упругих элементов усилием тяжести загрузки.Станок работает следующим образом.Заполненные рабочей средой камеры 16 устанавливаются конусом промежуточной платформы 14 на посадочный конус 13. После этого включается двигатель 1, который через вариатор 2 и муфту.3 приводит во вращение главный нал 4 с фрикционным катком 1 О, задающий наклонным ротором 8 вращение вокруг своих геометрических осей. Это движение посредством зубчатых передач...

Номер патента: 1255366

Опубликовано: 07.09.1986

Авторы: Гурский, Гусак, Мороз

МПК: B23Q 3/00

Метки: закрепления, кассета

...комитета СССР по делам изобретений и открытий 113035, Госкэар Ж 35 Раушская наб д 4/5Производственно-полиграФическое поедприятие, г, Ужгород, ул. Проектная,4 Изобретение относится к обработке материалов резанием, а именно кустройствам для закрепления деталейтипа ложек, вилок на металлорежущих станках,Цель изобретения - повышение надежности закрепления деталей путемих заклинивания между стенками двусторонних клиновых пазов,На Фиг.1 изображена кассета длязакрепления деталей, вид сверху;,на фиг.2 - вид А на Фиг,1,Кассета выполнена в виде основания 1, в котором выполнены упоры ввиде стенок Ь двусторонних клиновыхпазов 2, закрепленных на основании1 прижимных планок 3 с образованиемзазоров Ь между ними, ручек 4 и ва -ликов 5....

Номер патента: 1255113

Опубликовано: 07.09.1986

Автор: Мороз

МПК: A61B 17/28

Метки: мороза, щипцы

...отогнуты подтупым углом к браншам,1255113 а рукоятки 3 и 4 отогнуты под тупымуглом к браншам 1 и 2.Губки щипцов вводят в лоханку выделенной почки, фиксированной в ру ке оператора, подводят их к камню сучетом топографии лоханки, величины камня и его места расположения.Раскрывают рабочие губки соразмерновеличине удаляемого камня, контроли руя степень их раскрытия по взаимному роложению меток на бранп 1 ах, захватывают камень и извлекают его.Использование щипцов предотвращает травмирование почечной ткани,так как исключает неполное или излйшнее раскрытие рабочих губок благодаря возможности контроля за степенью их раскрытия. Составитель Н.СоловьевТираж Государствен елам изобрет Москва, Б-ЗПодписноСССР оизводственно-полиграфическое...

Номер патента: 1253759

Опубликовано: 30.08.1986

Авторы: Величко, Мороз, Шпак

МПК: B23Q 15/00

Метки: поддержания, постоянной, резания, скорости

...3 положения рабочего ЗО органа 4, Блок 5 коррекции выполнен в виде двух переменных резисторов 7,8 и инвертирующего операционного усилителя 9.Задатчик скорости резаниявыполненный на переменном резисторе с линейной характеристикой, установЛен на пульте управления металлорежущего станка, в частности токарно-карусельная шкала узла поворота его програду ирована в единицах скорости резания (м/мин). Датчик 3 положения установлен на суппорте станка и при помощи кулачка через реечно-шестеренчатую передачу следит за положением суппорта относительно оси вращения обрабатываемой детали. Блок 5 коррекции режущей кромки инструмента б выполнен в виде сдвоенных переменных резисторов 7 и 8, установлен на пульте управления, шкала поворота которых...

Номер патента: 1253740

Опубликовано: 30.08.1986

Авторы: Букасев, Васин, Гольберг, Кричевский, Мороз, Мягков, Поклонов, Пыхов, Федоринин, Щербинин

МПК: B23B 5/16

Метки: внутреннего, грата, стану, трубах, трубосварочному, удаления

...части иагнитопровода.27подвижно установлен на двух цилиндрических направляющих 32 с пружинами 33 феррозондовый преобразователь26, опирающийся 1 а наружную поверхцссть шва 8 износостойкой пластиной34. Намагцичивающие катушки подключены к источнику постоянного тока 10 15 Электронный блок управляет работой регулятора давления 12, преобразуя сигнал преобразователя 26 в ток катушки 23 электромагнита 21,Давление воздуха в пценмоцилиндре 9 определяется положением клапана 16 относительно впускного от" верстия 13 в цилиндре 40 регулятора давления 12, которое задается с по 25 мощью пружин 15 и 19 и тока катушки 23. Устроцство работает следушь образом.В условиях нормальной работы гратоснимателя, когда грат снимается полностью и сигнал с...

Номер патента: 1252003

Опубликовано: 23.08.1986

Авторы: Алексеев, Коломыцев, Маляковский, Мороз, Тарадонов

МПК: B21D 5/00

Метки: листового

...институ Колом ыцев,В. И. МаляГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Лвторское свидетельство СССМ 369958, кл. В 21 Р 5/06, 1973.Авторское свидетсльство СССРМ 588836, кл. В 21 О 5/00, 1977.(54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕТЛЛЕИ ИЗ ЛИСТОВОГО МАТЕРИАЛА, при котором гибку листовой заготовки производят со степенью деформации большей чертежной на величину другой деформации, а затем разгибают, отличи ощийся тем, что, с целью повышения точности и стабильности формы штамповок за счет снятия остаточных напряжений, перед гибкой определякл превышение деформации по закону Гука в характерных сечениях в соответствии с их деформацией и с учетом упрочнсния, разгибку осуществляют на половину хказанного превышения...

Номер патента: 1247774

Опубликовано: 30.07.1986

Авторы: Мороз, Ященко

МПК: G01R 23/16

Метки: зарегистрированных, магнитном, носителе, отбраковки, сигналов, случайных

...широким спектром частот.Па фиг.1 изображена структурная схема устройства для осуществления предлагаемого способа, на фиг.2 - диаграммы, поясняющие работу устройства.Устройство содержит последовательно соединенные блок 1 воспроизведения, анализатор 2 спектра и блок 3 регистрации, блок 4 управления, блок 5 сравнения, первый вход которого соединен с анализатором 2 спектра, а первый выход - с блоком 3 регистрации, блок 6 памяти, соединенный входом и выходом с вторым выходом и вторым входом соответственно блока 5 сравнения, Блок 4 управления соеди-нен со всеми остальными блоками(связи блока 4 не показаны). трические сигналы случайных процессови контрольные сигналы на всех временных интервалах спектрального анализа электрических сигналов...

Номер патента: 1245959

Опубликовано: 23.07.1986

Авторы: Лемперт, Мороз, Петров, Сабаев, Сабаева

МПК: G01N 19/04

Метки: адгезионной, когезионной, покрытий, прочности

...пластины 3 направляют струи электропроводной жидкости 5 из камеры 4 давления соответственно через сопла 6 и 7. При этом возникают две электрические цепи, одна из которых проходит через дифференциальный усилитель 11, металлическую подложку 1 с покрытием 2, электропроводную жидкость 5, камеру 4 давления и источник 8 электрического тока, а вторая через дифференциальный усилитель 1, металлическую пластину 3, электропроводную жидкость 5, камеру 4 давления и источник 8 электрического тока. Использование второй электрической цепи позволяет выделить на выходе дифференциального усилителя 11 сигнал, который не зависит от изменения параметров элементов электрической цепи во времени,Выходной сигнал с дифференциального усилителя 11 поступает на...

Номер патента: 1244627

Опубликовано: 15.07.1986

Авторы: Диденко, Мороз

МПК: G03C 5/00

Метки: информации, оптической, регистрации

...термопары 8,Пример реализации устройства.Предлагаемое устройство собрано ииспытано в лабораторных условиях.40Корпус выполнен из текстолита,электроды - из стали с никелевым покрытием, плоские, полированные. В зазоремежду электродами расположена Фотопленка (установлена по плиткам Иоган 45сона). Неравномерность зазора составляет менее 2 мкм при ширине 200 мкм,Прозрачное окно для экспонированиявыполнено из стекла. Система электродов вместе с фотопленкой расположена в этиловом спирте (для предотвращения свечения) . Злектрод 4 переводят из положения 1 в положение 11 спомощью пружины. Оттягивание электрода из положения 11 в исходное положение 1 осуществляют с помощью электромагнита, Быстрота срабатывания сос.тавляет величину в зависимости...
