Меркурьев

Номер патента: 969800

Опубликовано: 30.10.1982

Авторы: Галинский, Захарова, Капустин, Лобанова, Меркурьев, Осьминин, Полунов, Ставров, Чеглаков, Якимычев

МПК: D06B 21/00

Метки: движущегося, заключительной, отделки, текстильного

...в герметизированном корпусепосредством вертикальных держателей,и охладительную камеру 12.В конце поточной линии расположена накатная машина 13,Способ осуществляется следующимобразом.Текстильный материал с раскатногоустройства 1 через накопитель направ- з 0ляют в плюсовку 2, где,пропитываюттехнологическим раствором, в качествекоторого используют предконденсаттермореактивной смолы с добавкойкатализатора и мягчителя. После пропитки текстильный материал 6 отжимаютмежду валами 3 до влажности 50-80и направляют в сушильную машину 4, Всушильной машине 4 материал 6 подсушивают до остаточной влажности 12-1640и через компенсатор направляют в устройство 5 для механического усаживания, где текстильный материал 6подвергают принудительному...

Номер патента: 962491

Опубликовано: 30.09.1982

Авторы: Меркурьев, Петров, Степанов

МПК: E04B 1/343

Метки: здание, сборно-разборное, север-3

...и натянутого на крючки.Сборно-разборное здание состоит из панели пола 1 с неравными продоль ными бортиками, укрепленной на ходовой части 2, панелей торцовых 3 и продольных 4 стен, шарнирно прикрепленных к панели пола 1, и-го количества отдельных панелей покрытия 5, соединенных между собой и с продольными панелями стен 4, при помощи веревочного.троса б, дважды перетягиваемого через неподвижные блоки 7 на 10 торцах смежных панелей покрытия 5 и проходящего с натяжением через неподвижные крючки 8, укрепленные на поверхности продольных панелей стен 4.Сборку здания производят следую щим образом.Панели стен 3 и 4, масса которых рассчитана на ручной подъем, последовательно поднимают на шарнирах и укрепляют между собой замковыми 20...

Номер патента: 959268

Опубликовано: 15.09.1982

Авторы: Авдеев, Калинин, Меркурьев, Муканов, Мышляев, Сульман, Тараборина

МПК: H03H 21/00

Метки: управляемый, фильтр

...первый входной сигнал, В результате на выходе интегратора 6 получается полезная составляющая у(й) второго сигнала, которая поступает на второй выход фильтра.Остальные блоки управляемого Фильтра предназначены для взаимосвязанной адаптации величин ограничивающего напряжения ограничителей 3, 4 и постоянных времени интегрирования интеграторов 5 и 6.Поступающий с выхода блока 1 сравнения на вход детектора 7 знака сигнал (с) преобразуется по закону-1 при Й.(с)0 гдв С ( (С) - выходной он гнал двтвктора знака и подается на линию 9 за 1 держки, где он запоминается на интервал времени Г, выбираемый эксперимен - тальным путем, С выхода линии 9 задержки сигнал ,9(-Ц поступает на один из выходов умножителя 11, на другой вход которого поступает...

Номер патента: 956333

Опубликовано: 07.09.1982

Авторы: Данилов, Колесниченко, Меркурьев, Шириня, Штепа

МПК: B61H 11/14

Метки: железнодорожного, средства, тормозная, транспортного

...воздух по гибкому шлангу 10 поступает в пневмокамеру 9, которая, расширяясь, преодолевает сопротивление пружин 12, прижимает фрикционные диски 5 и 6 с накладками 7 к ротору 3. За счет возникающих при этом сил трения тормозной диск увлекает за собой во вращение фрикционную муфту,40 45 которая натягивает при этом соответствующую гибкую связь - верхнюю или нижнюю, смотря по тому, в какую сторону вращается тормозной диск. Тянущая ветвь связи через нажимное устройство колодочного тормоза 50 прижимает колодку 14 к колесу. После упора колодки в колесо перемещение частей комбинированного тормоза прекращается (это положение тормоза представлено на фиг, 1 штрих-пунктирными линиями), дальнейшее вращение колесной пары 1 затормаживается трением...

Номер патента: 376021

Опубликовано: 30.07.1982

Авторы: Беспальчик, Дерстуганов, Меркурьев

МПК: G03B 27/44

Метки: гидротипных, матриц, отмывки

...3 в положение, при котором на опорный вход схемы сравнения компаратора корректора 5 поступает напряжение с делителя напряжения, соответствующего каналу первой матрицы. Поскольку напряжение на схему сравнения подается для каждой матрицы по своему каналу, то по мере нарастания количества импульсов с датчика 1 на опорный вход схемы сравнения подключаются напряжения с других делителей, а прежние отключаются. Величина выходного напряжения каждого делителя устанавливается поворотом ручки переключения коррекции режимов на пульте 4 управления.После прохождения всей кодограммы номера матрицы через датчик 1 электронный коммутатор устанавливается в положение, при котором остается возбужденный канал, соответствующий этой матрице, и на опорном...

Номер патента: 930024

Опубликовано: 23.05.1982

Авторы: Кривоносов, Меркурьев, Митин

МПК: G01K 11/24

Метки: измеритель, распределения, сечению, температуры, трубопровода, ультразвуковой

...временной селекции и блок формирования импульсов, вход которогосоединен с приемным пьезоэлементом,а выход " с,первым входом дополнительного блока временной "елекции, 16второй .вход которого соединен свторым выходом генератора, а выход соединен с вторым входом регистратора интервалов времени, причемдиаметры 0 и д двух секций коаксиальных звукопроводов, расстояние 1между свободными торцами секций ме-.ньших диаметров и радиус г трубопровода связаны соответственно междусобой соотношениями 0=(3 5)д; 1= 20=(О, 08-0) 2) го,На чертеже приведена схема устройства.Устройство содержит генератор 1электрических импульсов, передающий 25пьезоэлемент 2, переДающие коаксиальные звукопроводы большего диаметра 3 и меньшего диаметра 4, трубопровод 5 с...

Номер патента: 927622

Опубликовано: 15.05.1982

Авторы: Головин, Меркурьев

МПК: B62D 55/18

Метки: гусениц, сматывания, тракторов

...фиг, 1 показано устройство, общий вид; нв фиг. 2 - взаимодействиевинтовых канавок бврвбвнв с ребордвмизвена гусеничной пепи.Устройство состоит из основания сдвумя барабанами 1 с винтовыми канавками 2 на наружной цилиндрической поверхности и приводимыми во вращениеприводом 3. Под каждым барабаном установлены на тележках 4 приемные подпружиненные лотки 5, имеющие оси вращения, параллельно смещенные относительно проекции оси барабанов. К торцамприемных лотков прикреплены вертикальные упоры 6. Тележки имеют возможность перемещаться по направляющим 7.На торцах, обрашенных к центру привода,барабаны имеют фланцы и ручьи, в которых уложены тросы 8, обеспечивающиесоединение с гусеницей во время намотки на барабаны.Устройство работает...

Номер патента: 918091

Опубликовано: 07.04.1982

Авторы: Гаршин, Гладкий, Головачев, Диев, Меркурьев, Полынский, Силичев

МПК: B27B 3/12

Метки: лесопильной, привод, рамы

...9- 13, двигатель, выполненный, например, в виде одного или двух электродвигателей 14. Двигатель соединен с водилами 3 и 4 с помощью механических,ример ременных, передач 15 и 16 сведомами и ведущими элементами в виде шкивов 17, 18 и 19, 20, при этом соответственно водила 3 и 4 жестко смонтированы на внутренних сторонах, а противовесы 11 и 12 установлены в наружных полостях шкивов 17 и 18,Кривошипы 7 и 8 с противовесами 9 и 10 соединены между собой валом 21, на котором смонтирован сателлит 5, а связями 22 и 23, у"тановленными на их шарнирах 24 и 25, жестко соедине ны с рабочим органом 2Противовесы 13 водил 3 и 4 жестко связаны между собой. При выполнении двигателя в ; виде одного электродвигателя 14 шкивы 19 и 20 связаны между...

Номер патента: 917092

Опубликовано: 30.03.1982

Авторы: Кривоносов, Меркурьев

МПК: G01P 21/00

Метки: градуировки, термоанемометра

...подсоединены через аналого-цифровой преобразователь 19 к вычислительному блоку 20, имеющему на выходе регистратор 21, отградуированный по измеряемым параметрам. Чувствительный элемент 2 термоанемометра обдувается потоком газа из задатчика 22 скорости и температуры. Усилитель 6 постоянного тока соединен цепью обратной связи с регулируемым источником 1 прямоугольных импульсов и регистратором 21.Устройство для градуировки термоанемометра работает следующим образомИсточник 1 прямоугольных импульсов создает на выходе электрической схемы с чувствительным элементом 2 термоанемометра полигармонический сигнал. Усилитель 3 переменного тока служит для усиления напряжения с измерительной диагонали моста сопротивлений. Полосовые фильтры 7-9 служат...

Номер патента: 911152

Опубликовано: 07.03.1982

Авторы: Кривоносов, Крыжанский, Меркурьев

МПК: G01B 13/02

Метки: зазора, объекта, пневматическое

...и отводится вода. Через штуцер 4 в корпус подается сжатый воздух, и с помощьюманометра 12 контролируется давлениевоздуха в корпусе 1,Щуп 11 соединен с регистратором .13момента объекта измерения, например, контактирования лопатки 14 турбомашины со щупом. Пьезоэлемент соединен с импульсным генератором 15.Регистратор 13 и генератор 15 соединены с блоком 16 управления. 20На канале подачи. сжатого воздухаустановлен кран 17. Корпус 1 закрепляют на корпусе турбины (не пока-"зана). Мембраны 5 и 6 выполняют функ"цию пневмопривода, а также изолируют пьезоэлемент от действия окружающей среды. Манометр 12 служит измерителем перемещения мембран и скрепленного с ними щупа.Пьезоэлемент является приводом ус- Звкоренного отвода щупа от...

Номер патента: 910750

Опубликовано: 07.03.1982

Авторы: Акбашев, Алексеев, Баландин, Блидченко, Гавриленков, Головатый, Гончаров, Дубовицкий, Дубрава, Елисеев, Колесова, Колотий, Лемперт, Меркурьев, Нечипоренко, Николаева, Раевский, Розенберг, Серебрякова, Чугунова

МПК: C10M 5/02

Метки: качения, пластичная, подшипников, смазка

...величина удельной поверхности которого2колеблется в диапазоне 300-400 м /г,45Металлизированный ннтрид бора получаютпутем перемешнвания высокодисперсного ннт.рида бора со сплавам, например, Вуда, содержащим,%: олово 10; кадмий 10; свинец 40; вис.мут 40 по МРТУ 6-09. 6707-70 прн содержаниисплава Вуда в металлизированном ингриде 6085 вес.%.В табл. 1 показаны составы пластичных сма. В смазке 1 используют металлизированный нитрнд бора с содержанием сплава Вуда55 72 вес.%; в смазках 2 - 4 - с содержанием сплава Вуда 60 вес.% и в смазках 3.5 - с содержанием сплава Вуда 85 вес.%. 0 4Металлизированный таким способом нитрид бора является не механической смесью металла с нитридом, а продуктом физико-химического взаимодействия за счет...

Номер патента: 906759

Опубликовано: 23.02.1982

Авторы: Вершинский, Данилов, Доронин, Кочнов, Меркурьев, Свешников, Усов

МПК: B61F 5/14

Метки: вагона, демпфирования, железнодорожного, колебаний, кузова

...предлагаемое устройствоОно содержит Г-образный рычаг 1, своей вершиной шарнирно закрепленный на раме 2 тележки, Одно плечо Г-образного рычага 1 при помощи тяги 3 присоединено к надрессорному брусутележки, а другой - к штоку 5 вертикально установленного на раме тележки гидравлического гасителя колебаний, Назначение тяги 3 - передача горизонтальных перемещений надрессорного бруса относительно рамы тележки и сведение до минимума воздействия нэ гидравлический гаситель вертикальных колебаний надрессорного бруса.906 У 59 Составитель А.бгоровРедактор Т.Уугрышева Техред И.Гайду Корректор М.Пожо Заказ 480/18 Тираж 544 Подпи сное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Я, Раушская наб д,...

Номер патента: 895990

Опубликовано: 07.01.1982

Авторы: Бибичев, Вербо, Заленский, Макаренков, Масленников, Меркурьев, Печуро, Степанов, Торховский

МПК: C08C 19/08

Метки: 4-полиизопрена, высокомолекулярного, деструкции, цис-1

...температуры сопровождается увеличением выхопа газообразных и жипких продуктов деструкции и снижением за счет этого выхопа СПВИ, Однако за счет снижениявремени термообработки по 0,05 ч (пример 4) паже при 345 гС его получаетсяболее 80%,П р и м е р 5-7, В качестве сырьяиспользуют товарный СКИи отходыпроизвопства СКИ-З, Процесс осуществ-,ляют как в примере 1, но один из параметров процесса нахопится за граничными пределами. Такпри нагреве по 270 ЧС и последующей термообработке в течение 4 ч (пример 5) не весь каучук подвергается деструкции и выхоп СПВИ не постигает 80%. Для полного превращения сырья при такой низкой температуре необходима более длительная термообработка, Однако увеличение времени термообработки делает преплагаемый способ...

Номер патента: 893650

Опубликовано: 30.12.1981

Авторы: Доронин, Меркурьев, Степанов, Чернышев, Чечелев

МПК: B61D 29/00

Метки: генератора, подвагонного, подвеска

...отверстия 18, соосно расположенные с круглыми отверсти-ями 17 в направляющей 10. Сквозьотверстия 17 и 18 пропущены болты 2519 со стопорными гайками 20 и шайбами 2 1, с помощью которых можно осуществить регулировку положениянаправляющей 10 и ведомого шкива 22на оси генератора относительно веду- зОщего шкива 23.Постоянное натяжение ремней клиноременной передачи 2 обеспечиваетсяупругим действием натяжной пружины24, поджатой натяжным винтом 25, установленным в кронштейне 26 рамы.Подвеска работает следующим образом,При движении подвижного составазнакопеременные вертикальные динамические воздействия от рамы 12 нагенератор передаются через кронштейн 11, направляющую 10, ролики 6 и7, а затем через оси 4 и 5 на траверсы 3 корпуса генератора....

Номер патента: 885366

Опубликовано: 30.11.1981

Авторы: Аверьянов, Меркурьев

МПК: C25D 11/02

Метки: анодирования, металлов

...конфигурации.Это достигается тем, что анодирование ведут при давлении кислородсодержащей смеси газов над поверхностью раствора от 2000 до 40000 Па.Тогда, согласно закону Пашена,уменьшается формирующее напряжение,необходимое для поддержания раэря Одов в межэлектродном промежутке. Приэтом появляется возможность увеличивать расстояние между электродамибез значительного увеличения формирующего напряжения и получать более 1 Зоднородные по толщине оксидные пленки на деталях сложной конфигурации,так как уменьшается разность расстояний в процентном отношении между катодами и различными точками анодируемого изделия,АноДирование осуществляют следующим образом.Окисляемый образец в каждом конкретном случае помещается на такое дже расстояние...

Номер патента: 881916

Опубликовано: 15.11.1981

Авторы: Кривоносов, Крыжанский, Меркурьев

МПК: H01R 39/64

Метки: токосъемное

...изолирующей5планки 5 с контактными щетками 6. Происходит замыкание контактных щеток б с контактными кольцами 8. Таким образом, происходитсъем сигналов с контактных колец 8. Сигналс контактных щеток 8 поступает на регистратор. Расстояние между контактными щетками6 и контактными кольцами 8 устанавливаетсяравным деформации излучателя 2, Степеньдеформации излучателя 2 определяется разностью потенциалов электрического сигнала,приложенного к электродам излучателя 2, отимпульсного генератора 7.Данное токосъемное устройство обладаетувеличенным ресурсом работы и расширенны.ми возможностями использования, Повышеннаянадежность и как следствие увеличенный ре.суре работы в предложенном устройстве достигается тем, что процесс замыкания и размыкания...

Номер патента: 863584

Опубликовано: 15.09.1981

Авторы: Былинкин, Вернов, Котов, Лиакумович, Меркурьев, Печуро, Тарасов, Торховский, Французов, Черкасов

МПК: C07C 15/02, C07C 5/393

Метки: ароматических, смеси, углеводородов

...-бутана и изопентана; разделения бутан-бутиленовой, иэопентан-изоамиленовой, изоамилен-иэопреновой смесейметодом экстрактивной ректификации.Все эти продукты представляют собойвесьма сложные многокомпонентные смеси углеводородов различного составаи строения, включая нормальные иизопарафины, линейные и циклическиеолефины и диолефины. До настоящеговремени нет простых и надежных методов их разделенияс целью извлеченияценных компонентов. В сняэи с этимуказанные отходы используют в качестве низкокачественного топлива, сжигают в специальных установках или открытым способом, а в ряде случаевподвергают захоронению. Уничтожениеотходов связано с дополнительнымизатратами и принодит к загрязнению окружающей среды, В связи с непрерывным...

Номер патента: 861553

Опубликовано: 07.09.1981

Авторы: Егер, Качмар, Костур, Любомирова, Меркурьев, Шокалюк

МПК: E21B 33/12

Метки: межтрубного, пространства, разобщения, скважины

...Такиераэмерц гранул, с одной стороны, недают возможности гранулированномуматериалу проходить в зазор междуэксплуатационной колонной и.упором,а с другой, .обеспечивают его свободную закачку в затрубное пространство,.Применение гранул большего размеранецелесообразно, так как это ведетк усложнению процесса закачки гранулированного материала в затрубноепространство. Момент окончания продавки накерующей жидкости определяется ростом давления закачки до 100 -150 кг/см, которое сигнализирует одостйжении Фронтом пакерующей жидкости пробки иэ гранулированного материала,После продавки вязко-пластичной пакерующей жидкости в расчетный интервал, скважину оставляют в равновесном состоянии на время поликонденса ций пакерующего состава. По окончании...

Номер патента: 861149

Опубликовано: 07.09.1981

Авторы: Данилов, Доронин, Колесниченко, Меркурьев, Свешников, Туреев

МПК: B61F 5/00

Метки: железнодорожного, люлечная, подвеска, средства, тележки, транспортного

...прокладки 8.Верхняя головка тяги 1 выполнена Тобразной формынижняя - в форме проушины с отверстием, Ось отверстия в нижней головке и ось заплечиков верхней го ловки лежат в одной плоскости и на тележке располагаются поперек пути (перпендикулярно продольной балке). Опорная часть заплечиков выполняется конической и опи,рается также на коническую опорную часть 25 вкладыша 7, установленного внутри продольной балки 9 рамы тележки. Две параллельные серьги 2 опираются на головку 8 валика и на опорную шайбу б и поддерживают снизу валик с головкой 4 и шайбу б, 30 установленные в,поддоне 10.861149 Прокладками 8 регулируется положение тяги в продольной балке 9 рамы тележки. Тяга 1, вкладыш 7,и прокладка 8 при монтаже устанавливаются через овальное...

Номер патента: 851270

Опубликовано: 30.07.1981

Авторы: Голубев, Клинчикова, Кривоносов, Меркурьев

МПК: G01P 21/00

Метки: градуировкитермоанемометра, динамической

...работаетследующим образои,Световой поток от источника ф монохроматического излучения модулируется электрооптическим модулятором 8,накоторый подается синусойальноенапряжение через третий усилитель 17от электрического генератора 13.Промодулированный по амплитуде световой поток Фокусируется с помощьюлинзы 9 на термоанемометр 3. Диаф-,:рагма 10 формирует световой потокв соответствии с формой чувствительного элемента термоанемометра 3.Далее световой поток попадает нафотоприемник 11, который позволяетконтролировать амплитуду и частотумодуляции с помощью цепочки, состоящей из второго усилителя 16, детектора 15 и усилителя-регулятора 14.Усилитель-регулятор 14 автоматически регулирует уровень выходногосигнала электрического генератора 13,тем...

Номер патента: 838424

Опубликовано: 15.06.1981

Авторы: Кривоносов, Меркурьев, Митин

МПК: G01K 11/24

Метки: газовыхпотоков, температуры

...проводят при различных расстояниях между передающим и приемным эвукопроводами.Это приводит к погрешности, обусловленной неточностью установки звукопроводов относительно друг друга, и к значительным затратам времени на проведение измерений.Цель изобретения - повышение. точности измерений.Поставленная цель достигается что в способе измерения температу газовых потоков одновременно с ре страцией интервала времени распро ранения импульсов по эвукопровода прозвучиваемому потоку,регистриру интервал времени распространения импульсов, отраженных от торцов звуко- проводов, расположенных в прозвучиваемом потоке газа.Устройство, реализующее предложенный способ, содержит генератор, два пьезоэлемента, прикрепленные к передающему и приемному...

Номер патента: 832357

Опубликовано: 23.05.1981

Авторы: Асланян, Кривоносов, Меркурьев

МПК: G01K 11/24

Метки: температуры

...наконденсаторе 3. При появлении на выходе приемника 8 датчика импульса,задержанного во времени по отношениюк зопдирующему импульсу за счет прохождения ультразвуковой волны в исследуемой среде, открывается на времядействия этого импульса полевой транзистор 7 и конденсатор 9 заряжаетсядо напряжения О(й), пропорциональновремени й. Это напряжение благодаряусилителю О остается практическипостоянным в период времени между импульсами с приемника 8.Интенсивность излучения светодиода 11 прямо пропорциональна току,протекающему через него, определяетсянапряжением О(1) и величиной сопротивления резистора 12, При этом проводимость С фоторезистора 4 также пропорциональна О(г), Приложенное к фоторезистору напряжение О(й) черезоперационный...

Номер патента: 829778

Опубликовано: 15.05.1981

Автор: Меркурьев

МПК: E02B 13/02

Метки: гидроприводное, запорное

...9. Полостьвнутренней камеры сообщена с полостьюподводящего трубопровода соединительным трубопроводом 10 с краном11, подключаемым к приемному устройству дистанционной системы управления, а с полостью отводящего трубо"провода - сбросным отверстием 12.15 Устройство работает следующимобразом. Когда потребители на отводящемтрубопроводе не требуют воды, опера тор поворачивает рукоятку крана 11и сообщает полость подводящего трубопровода 1 с полостью камеры 5управления. Ввиду того, что диаметрсоединительного трубопровода больше 25 диаметра сбросного отверстия, вовнутренней камере давление повышается. Так как диаметр клапана 7 с диафрагмой б больше диаметра подводящего трубопровода, сила давления 30 на клапан со стороны внутренней ка829778...

Номер патента: 820921

Опубликовано: 15.04.1981

Авторы: Головин, Иливанов, Меркурьев, Ушмарин

МПК: B08B 3/10

Метки: мойки

...механизма жестко соединены с частями платформы, при этом каждый шатун соединен с одной из частей платформы, причем шатун, соединенный с эксцентриковым вибратором, выполнен упругим, а другой шатун, соединенный с дебалансным вибратором, выполнен жестким.На фиг, 1 изображено устройство для мойки изделий в исходном положении; на 1 О фиг. 2 - то же в одном из крайних положений.Устройство содержит моечную камеру 1, платформу, состоящую из двух частей 2 и 3 для размещения промываемых изделий 4 и 5, эксцентриковый 6 и дебалансный 7 вибраторы, размещенные над моечной камерой 1, шатуны 8 и 9, соединенные с эксцентриковым 6 и дебалансным 7 вибраторами. Части 2 и 3 платформы соединены между собой посредством рычажной системы, выполненной в...

Номер патента: 193454

Опубликовано: 28.02.1981

Авторы: Дылдин, Конышев, Конюхов, Лазарев, Меркурьев, Пономарев, Цыбенко

МПК: C25B 1/24

Метки: нижним, токопро-водом, электролизер

...и разогрева электролита при егавключении.На верхней части корпуса смонтированы патрубки: 2-отбора проб изамера уровня электролита, 3-подвода Фтористого водорода, 4 - дляустановки термометра сопротивления,5 - для установки прибора по замеру концентрации фтаристаго водородав электролите,На корпусе смонтировано 2 катодных блока, выполненных в виде крышек из листоврй стали, на которых смонтированы подвесные катоды б, система 7 охлаждения электролизера, и колокол 8 для разделения газа.Крышка выполнена прямоугольной формы, Крепления катодов и системы охлаждения выполнены с помощью свар+- хи.К крышкам при помощи катодной шины 9 подведен катодный потенциал, На крышке катодного блока имеются патрубки 10-для отвода анодного газа, 11 -...

Номер патента: 797929

Опубликовано: 23.01.1981

Авторы: Головин, Иливанов, Меркурьев, Тарасов, Ушмарин

МПК: B60S 3/04

Метки: мойки

...в 10 виде шарнирно связанной со стрелой 10 дополнительной рамы 13, внутри которой размещены два силовых цилиндра 14, штоки которых связаны посредством втулочно-роликовой цепи . 15 15, находящейся в зацеплении со звездочкой 16, жестко насаженной на ось 17, которая свободно вращается во .втулках, закрепленных на дополнительной раме 13. Ось 17 жестко связана с корпусом 18 коллектора 11 при помощи фланца 19. Корпус имеет патрубок 20 для подвода моющей жидкостиКоллектор 11 с соплами 21 вращается в корпусе 18 от реактивной силы струй, выходящих иэ сопел 22, которые выполнены в коллекторе на разных его концах и направлены в противоположные стороны. Для подачи моющего раствора к соплам 21 и 22 коллектор имеет отверстие 23, 3 О Механизм...

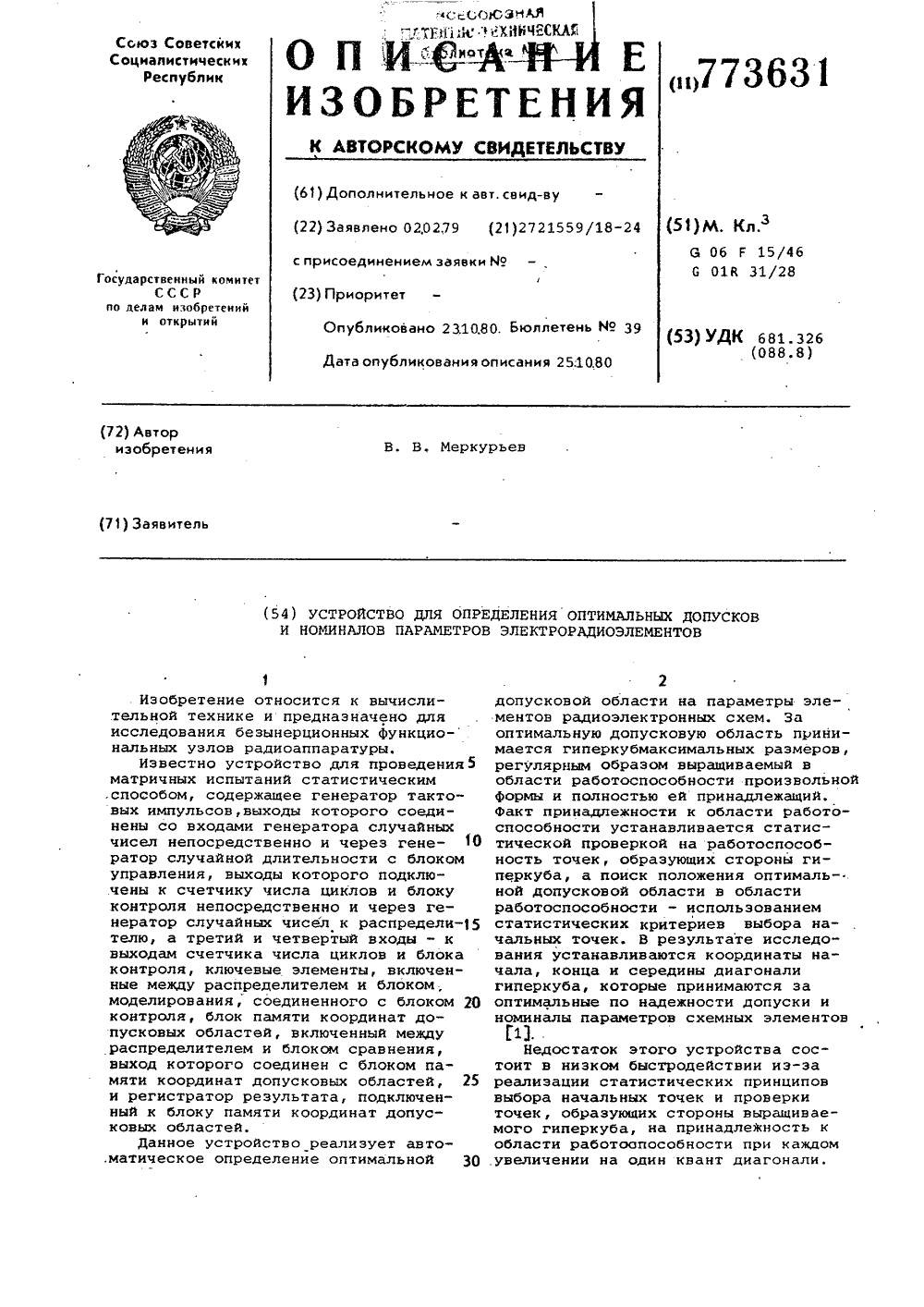

Номер патента: 773631

Опубликовано: 23.10.1980

Автор: Меркурьев

МПК: G01R 31/28, G06F 17/17

Метки: допусков, номиналов, оптимальных, параметров, электрорадиоэлементов

...него блоком 14 вычисления величины шага, подобно Ь и Ьг из последней работоспособной диагональной точки. После каждого шага повторяется проверка вершин выращиваемого гиперкуба, Положение его верхней границы уточняется сокращением интервала неопределенности в 1/С раза.гПоявление отказа в диагональной точке локализует положение границы допусковой области между ней и предыдущей диагональной точкой. Новый интервал неопределенности вычисляется между ними, последовательность его анализа не меняется.Появление отказа хотя бы в одной иэ вершин исходного гиперкуба при поиске его верхней границы означает нарушение работоспособности соответствующей ей диагональной точки. Прекращается проверка вершин, вычисляется новый интервал неопределенности, в...

Номер патента: 765091

Опубликовано: 23.09.1980

Авторы: Головин, Иливанов, Меркурьев, Ушмарин

МПК: B23P 19/027, B62D 55/32

Метки: гусеничной, разборки, сборки, стенд, цепи

...штока силовогогидроцилиндра 3 винтовыми пружинами21. Головка ударного бойка 19 имеетперпендикулярные к его оси параллельные пазы для размещения П-образного 40захвата 22 при выпрессовке изношенных гусеничных пальцев.Механизм выпрессовки гусеничныхпальцев включает в себя гидравлическое устройство для срезания шплинтов с гидроцилиндром 4 и П-образныйзахват 22 головки пальца 23, взаимодействующей с ударным бойком 19.Гидравлическое устройство расположено перпендикулярно к направляющим би 12 станины, напротив механизмазапрессовки пальцев. Оно выполненов виде силового гидроцилиндра 4,шток которого содержит оправку длясрезания шплинтов. Для привода гидроцилиндров стенд оснащен гидроагрегатом, включающим шестеренчатый...

Номер патента: 706834

Опубликовано: 30.12.1979

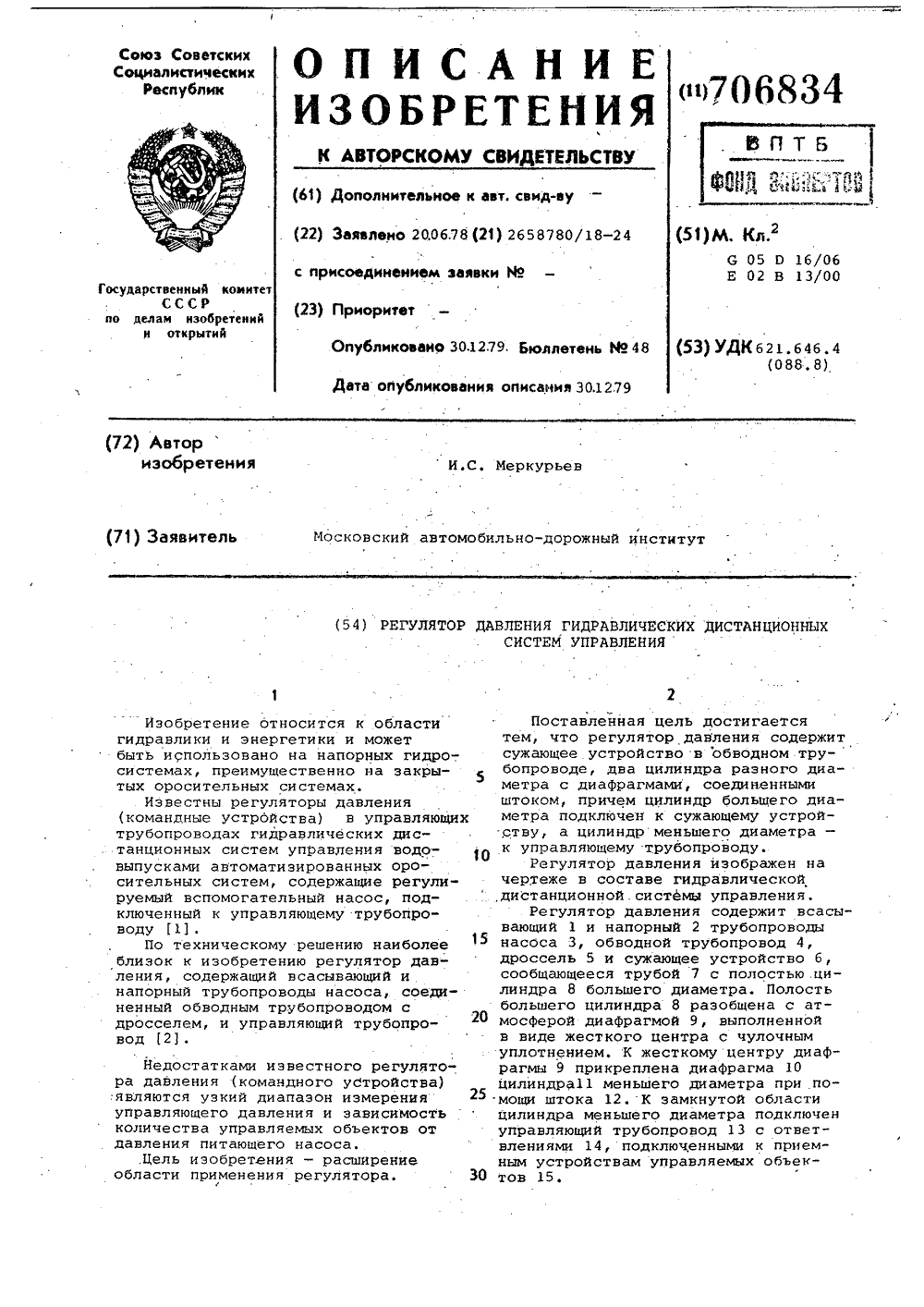

Автор: Меркурьев

МПК: G05D 16/06

Метки: гидравлических, давления, дистанционных, регулятор, систем

...в виде жесткого центра с чулочным уплотнением. К жесткому центру диафрагмы 9 прикреплена диафрагма 10 цилиндра 11 меньшего диаметра при помощи штока 12.К замкнутой области цилиндра меньшего диаметра подключен управляющий трубопровод 13 с ответвлениями 14, подключенными к приемным устройствам управляемых объектов 15.Работает регулятор давления следующим образом.Каждое приемное устройство управляемого объекта 15 отрегулировано на восприятие только одного давления, Для включения 1-го объекта, реагирующего на давление Р, дросселем 5 меняется производительность обводного трубопровода 4 и давление в сужающем устройстве 6 и в полости цилиндров 8 и 11 до тех пор, пока давление в управляющем трубопроводе 13 не достигнет заданной...

Номер патента: 703697

Опубликовано: 15.12.1979

Авторы: Головин, Меркурьев, Ушмарин

МПК: F16D 3/82

Метки: муфта, упругая

...каждой полумуфты соединены друг с другом.На фиг 1 изображена муфта, продольный разрез; на фиг. 2 - разрез А А на фиг. 1; на фиг. 3 - развертка внутренней втулки.Муфта содержит две полумуфты, каждая из которых состоит из двух втулок 1 и 2, установленных концентрично валуВ пространстве между втулками размещена эластичная камера 3, заполненная текучей средой под давлением через штуцер 4, Камера выполнена с перегородкой 5, имеющей отверстия 6. Внутренняя втулка 2 выполнена с продольными чередующимися пазами 7 и 1 буртом 8. Внутренние втулки 2 охватываютконцы соединяемых валов 9 и 10, а наружные соединены между собой при помощи фланцев 11 и 12.Муфта работает следующим образом.В эластичную камеру 3 нагнетают черезштуцер 4 жидкость или...
