Марков

Номер патента: 876999

Опубликовано: 30.10.1981

Авторы: Волынский, Дьяков, Калашнев, Корякин, Кушкин, Марков, Орлов, Паршин, Подвысоцкий, Самойлов, Тютюков, Чечулина

МПК: E21C 35/24

Метки: аварийной, беспроводной, выработками, оперативной, подземными, связи, шахтной

...передаче речевого сообщения микрофон 3 с помощью коммутатора 4 подключается через амплктуднык компрессор, служащий для уменьшения динамического диапа-. зона речевых сигналов, к передатчику зву- фв ковой частоты и передающей антенне,По окончании передачи речевого сообщения нажимается кнопка 2 отбоя и подается команда на вход шифратора 2, который вырабатывает сигнал отбоя в виде синусоидального колебания частоты , длительности 6 которое с выхода шифратора подается на передатчик. Кроме того, сигнал отбоя с помощью коммутатора 4 отключает ,микрофон и возвращает передающий комплект в исходное состояние. 50При работе приемного устройства в режиме дежурного приема резонансная частота р, перестраиваемой резонансной сис-.темы (кривая 1....

Номер патента: 876891

Опубликовано: 30.10.1981

Авторы: Гончаров, Кабешев, Марков, Сайконен, Селиванов, Тархов, Харитонов

МПК: E02F 9/22

Метки: траншейный, экскаватор

...гидромашиной 7, т,е. необходимо выполнениеравенства гдеМ, М М, М,соответственно6 Р пР ПР втприведенные к звеньям дифференциального механизма крутящие моменты на двигателе экскаватора, на рабочем органе, на движителе, на валу гидромашины 7.. Этот реактивный момент на третьем звене создается приведенным моментом сопротивления на движителе экскаватора и моментом на гидротормозе, Назначение гидромашины 7 - управлять передвижением экскаватора, Если момента сопротивления на дви- жителе недостаточно для уравновешивания момента на рабочем органе Мр при его возрастании, то часть момента, приложенно го к третьему звену диффренциала, берет на себя гидротормоз в виде гидромашины 7 и регулятора 8 потока. Гидромашина 7 будет работать в режиме...

Номер патента: 876734

Опубликовано: 30.10.1981

Авторы: Астафьева, Басаргин, Гаврилюк, Захаров, Марков, Перепелица, Суворов, Федорович

МПК: C21D 1/00

Метки: термической, термобиметалла

...того, образцы отжигаются при температуре 380-400 С в течение 1,2 и 3 ч.В таблице приведены сравнительные данные по температурному коэффициенту линейного расширения и модулю упругости деформированного инвара 876734 436 Н и коэффициенту чувствительности образцов термобиметалла ТБ 423, обра-.ботанных по известному и предлагаемому способам.й ф О щ И. Р Е 4 сЖс"ЪфМ Флю о О О О О О О О О О Р . О Я О О О О И мЪ И О О мЪ О мЪ О мЪ мЪ СЧ М М СЧ СЧ М СЧ МММЪ Ф М И И И мЪ МЪ И И мЪ И мЪ мЪ МЪМЪ м 1 О О М И Ф Ф 1 3 О 1 ф 1 дО Х 1 Ф ОО 1.Ч М М1 О О ОМ О О ОСЧ М О О СЧ М О О 3 -, 3 М М О О О Оф ттфтО йСЧ СЧ СЧ М лЩ СЧ 1 ООб1О О О О ф ф = ООсЧ СЧ д ХФД лХ ОФО1:-4 О О О ф т О т й Ч щ сЧ СЧ О СЧ сЧ т 0 Бф О 0 0 ОЩ О дО О1 1 т е л е т1 1, 1О М сЧ ф ф ф...

Номер патента: 876708

Опубликовано: 30.10.1981

Авторы: Демченко, Иванова, Капелюшник, Ключкин, Козинный, Марков, Мезин, Мех, Олой, Фют, Харитонов, Хорошилов

МПК: C11B 1/10

Метки: горизонтальный, многоступенчатый, противоточный, экстрактор

...с мисцелловыми насосами 8, подающими мисцеллу в ороситель,Для подачи чистого растворителяв последний трубчатый перфорированный ороситель служит насос 9. В нижней части загрузочного бункерарасположен ороситель 10 для распределения чистого растворителя илислабо концентрированной мисцеллыв поступающем на экстракцию материале,35Для распределения растворителяв слое материала на расстоянии 5060 см над лентой, что соответствуетполовине высоты слоя, размещен ороситель 11, выполненный аналогично 40оросителю 10 и установленный поперечно через весь корпус 1 экстрактора, жестко соединяясь с ним опорными планками.На фиг. 2 изображен один из оросителей 10 и 11, представляющий собойзамкнутую полость 12, имеющую в поперечном сечении Форму капли....

Номер патента: 876703

Опубликовано: 30.10.1981

Авторы: Абрамова, Брескина, Бычкова, Грачева, Гудзь, Киреева, Ламин, Марков, Постолов, Проплетин, Синицын, Соловьев, Щербак

МПК: C10M 3/02

Метки: давлением, металлов, смазка, холодной

...друг относительно друга, снижая тем самым усилие деформации.Полиметилсилоксановые жидкости применяются в качестве пеногасителя.Аэросил способствует лучшему я 0 удалению остатков влаги из мыльнойпленки и улучшает антифрикционные свойства смазочной композиции.Для приготовления смазки применяются вещества, выпускаемые по следующим ГОСТам:Полиоксиэтилированнаястеариновая кислота с6 моль окиси этилена(стеарокс-В). , ГОСТ 8980-59Полиэтиленгликоль с мол.60вес. 1000-5000(МЭГ) Ту.14,719-76 Полиметилсилоксан смол.вес. 200 ПМСА) ТУ.02.718"- 76Аэросил ГОСТ 19922-65Смазку приготовляют следующим образом.В ванну для нанесения смазки на иэделия загружают омыленный гудрон МГ, добавляют расчетное количество воды, нагревают до 50-80 ОС, затем...

Номер патента: 876577

Опубликовано: 30.10.1981

Авторы: Бельский, Капков, Марков, Тарновский

МПК: C03C 17/00

Метки: изделия, нанесения, покрытий

...охлаждения, ,обод 11, ленту 12 стекла, рольганг13, шланг 14 сжатого воздуха, шланг15 подачи раствора, балансир 16, 15 .жаростойкий занавес 17, подшипник18, Форсунку 19, верхнюю крышку 20 , корпуса подшипников, нижнюю крышкуДкорпуса подшипников, распорные кольца 22 и 23, центрирующий элемент 24, 2 рассекатели 25 воздушного потока.Устройство является дополнительной технологической оснасткой к промышленной конвейерной линии непрерывной выработки плоского стекла, 25которая на чертежах показана участкомпечи отжига.Устройство работает следующимобразом.В зоне температур 550-650 С печи1 отжига над непрерывной лентой 30стекла 12, транспортируемой рольгангом 13, расположен обод 11, кото-рый фиксируется в горизонтальной плоскости катками 4 и...

Номер патента: 875640

Опубликовано: 23.10.1981

Авторы: Герасимов, Марков

МПК: H03K 23/00

Метки: импульсов, счетчик

...длительности, обеспечивая временное взаимодействие элементов счетчика. Первый импульс формирователя 11 устанавливает триггер 3 в состояние О, второй запускает ключ опроса 1, обеспечивая считывание информации из разряла числовой линейки 4, соответствующего открытому разрядному ключу 6, при этом считанный сигнал усиливается усилителем 5 считывания, на вход стробирования которого подается короткий третий импульс формирователя 11, что повышает помехоустойчивость усилителя 5 считывания.Выхолной сигнал усилителя 5 устанавливает триггер 13 в состояние 1, если из числовой линейки была считана .Четвертый импульс формирователя 11поступает на входы стробирования элементов И 8 и 9 и определяет длительность токов записи, которые формируются...

Номер патента: 875169

Опубликовано: 23.10.1981

Авторы: Егоренков, Колганов, Маринский, Марков, Прохоров

МПК: F16L 9/12

Метки: составная, труба-оболочка

...1 и внутреннюю 2 обечайки и между которыми размещен теплозащитный слой 3. На стыкуемых торцах секций выполнены полости, в которых установлены полые цельномотанные торо- образные шпангоуты 4, причем их контактирующие поверхности А выполнены коническими. На внутренней и наружной поверхности трубы установлены накладки 5 и 6, соединенные со шпангоутами 4 и обечайки 1 и 2 с помощью крепежных элементов, выполненных в виде винтов 7, штифтов 8 и 9 или заклепок 10. Внутренняя полость шпангоутов может быть заполнена теплозащитной массой 11, полости 12 между шпангоутами могут быть использованы в качестве воздуховодов прокладки кабелей, причем эти полости могут быть заполнены клеевой отвержденной массой.Сборка трубы осуществляется следующим...

Номер патента: 874832

Опубликовано: 23.10.1981

Авторы: Марков, Никулин, Попов, Тестов

МПК: E01C 13/00, E04F 15/04

Метки: площадки

...зазорах.На фиг.1 изображен пол площадки, вид в плане; на фиг,2 - сечение А-А 30 на. Фиг.1 на фиг.3 - узелна Фиг.2 на Фиг.4 - узелна фиг.1.Пол площадки включает закрепленные на основании опоры 1, на которых установлены лаги 2. На лагах закреплены рейки 3, расположенные друг относительно друга с зазором 4. Рейки образуют настил 5 пола. По периметру настил переходит в откос 6, закан" чивающийся песчаной подсыпкой 7В каждом зазоре 4 между рейками 3 жестко установлены пластины 8 с интервалом друг от друга. Кроме того, пластины 8 в смежных зазорах смещены друг относительно друга и образуют узлы Фиксации реек 3.Для изготовления пола спортивной площадки целесообразно использовать деревянные рейки с площа 1 дью поперечного сечения 50 Х 90 мм ,...

Номер патента: 874184

Опубликовано: 23.10.1981

Авторы: Алферов, Воротеляк, Кузаков, Литвинов, Марков, Петров

МПК: B02C 21/00

Метки: горный, комбайн, руд, слюдяных

...13 системы пылеподавления,а канал выброса закладочного материа-ла снабжен шарнирно закрепленной отражательной заслонкой 14. Горный комбайн работает следующим образом.В добЫчном забое агрегат с помощью ходовой части 1 подается к навалу отбитой взрывом руды 15. За счет напора ходового механизма 1 под навал руды 15 внедряется наклонный вибролоток 2,перемещаясь по которому руда подается на внутреннюю сторонуперфорированной поверхности первогобарабана 3, где происходит отсев мелочи на подошву выработки, а кристаллы слюды, за счет депрессии аспирационной системы 4, присасываются квнутренней поверхности барабаиа и,при вращении барабана, перемещаютсяв верхнее положение, где разрежениевоздуха снимается и кристаллы падаютна лоток 9,...

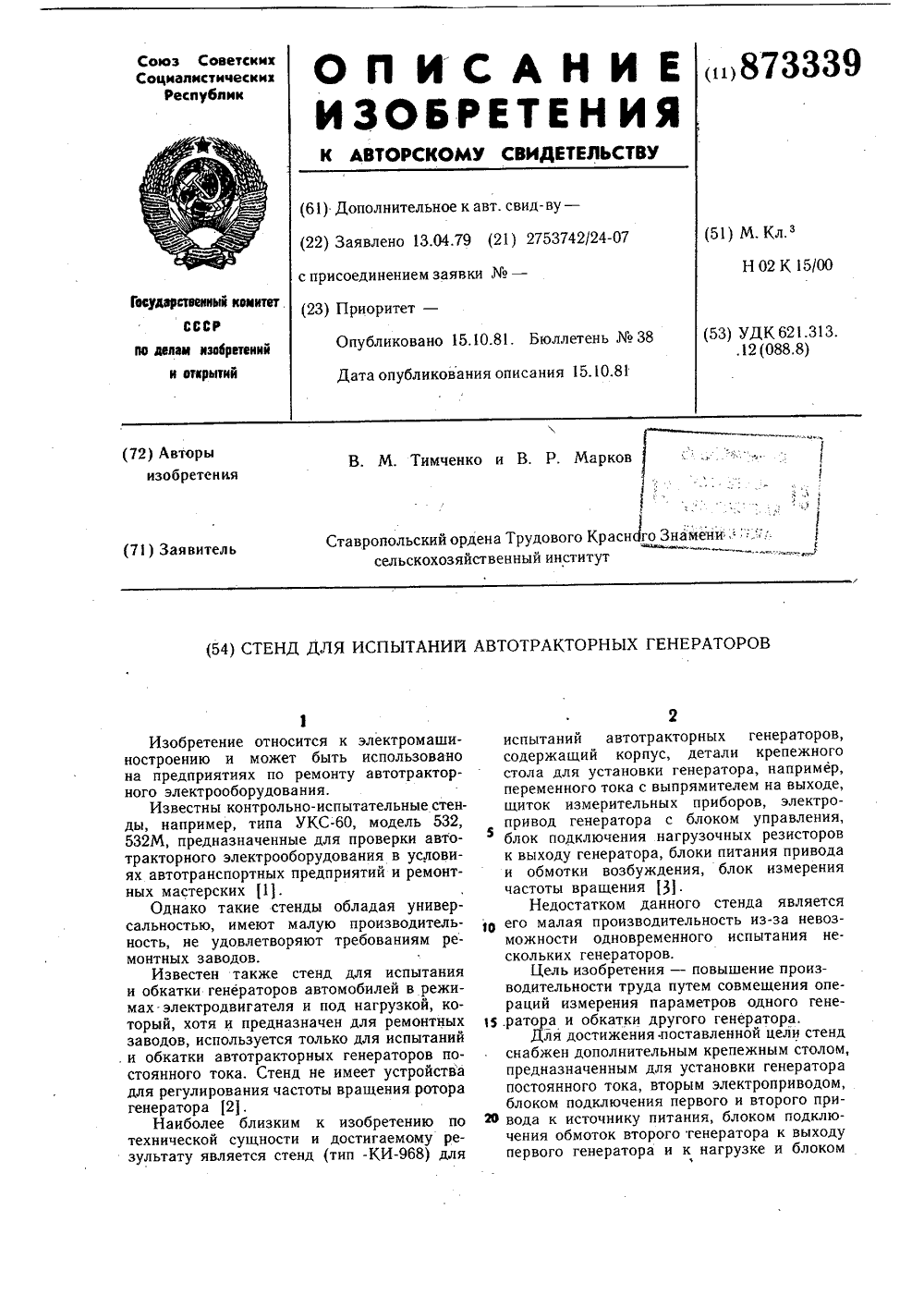

Номер патента: 873339

Опубликовано: 15.10.1981

Авторы: Марков, Тимченко

МПК: H02K 15/00

Метки: автотракторных, генераторов, испытаний, стенд

...9 ротор автотрансформатора 8 устанавливают в положение О ивключают стенд в сеть. При этом загорается сигнальная лампа 37, а амперметр 33 покаозывает величину тока, проходящего через обмотку возбуждения генератора 18. Рычажок переключателя 40 устанавливают влево (фиг. 3), подключая, электродвигатель 2 к клеммам выпрямителя 7. Поворотом руч ки 9 управления автотрансформатором 8подводят переменное напряжение к выпрямителю 7 и от него через переключатель 40 - к обмоткам электродвигателя. Вал ротора электродвигателя через клиноременную передачу 3 приводит во вращение вал 4 привода стенда, а от него через переходную муфту 5 - вал ротора испытуемого генератора 18. Ручку управления автотрансформатором 8 поворачивают по часовой стрелке до тех...

Номер патента: 872979

Опубликовано: 15.10.1981

Авторы: Иванов, Марков, Моденов, Петров

МПК: G01J 5/20

Метки: болометрическое

...устройства,Устройство содержит сопротивления1-3 заданзцих режим источника. высокочастотных колебаний, емкости 4-6источника высокочастотных колебаний,индуктивность 7 и транзистор 8 источника высокочастотных колебаний, ин 1 одуктивности 9 и 1 О болометрическогомоста, полоски 1 и 12 болометра,емкость 13, усилитель 14 высокой ча" 1 О 15 О 5 30 35 40 45 50 стоты, детектор 15 и усилитель 16низкой частоты, Сопротивление 1-3,емкости 4-6, индуктивность .7 и транзистор 8 составляют источник. высокочастотных колебаний, Индуктивности9 и 10 и также полоски 11 и 12 болометра являются плечами болометрическпго моста.Устройство работает следующим образом.На одну из полосок 11 болометра,включенных в мостовую схему, падаетизлучение,...

Номер патента: 872953

Опубликовано: 15.10.1981

Авторы: Марков, Хованских, Челышев, Шаповалов

МПК: G01B 11/00

Метки: колесных, пар, подвижного, проката, состава

...короткими сторонами, которым 55 соответствует противолежащие стороны34 и 35 входных торцов 13. Выходныеторцы 22 регулярных гибких жгутов 14расположены рядом с отметками шкалы72953 5 10 15 50 входного торца волоконнооптическогопреобразователя, 12. Замыканием электрической цепи световой поток 29, генерируемый бсветителем 9, посылается на выходной торец волоконнооптичес кого преобразователя 12 и шкалу отосчетного блока 16, подсвечивая ее штрихи и цифры. Посланная на выходной торец волоконнооптического преобразо 5 8отсчетного блока 16, которым пиписы"ваются уровни квантования О, ПиПП координат проката П. Приэтом перемещение указателя отсчетного блока 16 превышает перемещение светонепроницаемого экрана в К: . раз,Канализация световых...

Номер патента: 872251

Опубликовано: 15.10.1981

Авторы: Воинов, Марков

МПК: B25J 9/00

Метки: манипулятор

...из каретки 3, с шарнирно закрепленными на ней и между собой рычагами 4 - 10, 35 40 45 50 55 трубопроводами 31 и 33 соединена с атмосферой, а гидродроссель 28 полностью закрыт. Таким образом, груз удерживается на необходимой высоте, Для подъема или опускания груза необходимо повернуть рукоятку управления 22. При повороте рукоятки управления 22, например, против часовой стрелки, шток-рейка 15 опускается, выдавливая жидкость по трубопроводу 17 в штоковую полость гидроцилиндра 18, а шток- рейка 24 перемещается влево, поворачивая посредством шестерни 25 кран 26 на угол, соответствующий углу поворота рукоятки управления 22 в зависимости от передаточного отношения шестерен 22 и 25. При этом пневматический золотниковый распределитель 27...

Номер патента: 871178

Опубликовано: 07.10.1981

Автор: Марков

МПК: G09B 23/08

Метки: движения, демонстрации, параметров, прибор, тел

...фиг. 2 - блок Фотосчитывания.Прибор содержит блок фотосчитыва,ния 1, к которому подключены последовательно соединенные блок определения фазы 2, преобразователь код-аналог 3 и блок индикации амплитуды А,который содержит последовательно включенные формирователь команды записи 5,элемент памяти 6, дешифратор 7 и цифровой индикатор 8, Второй выход преобразователя код-аналог 3 подключенк последовательно соединенным дифференцирующим усилителям 9 и 10, а третий - к первому входу коммутатора 11,к второму входу которого подключенпервый дифференцирующий усилитель 9,к третьему - второй усилитель 10,Коммутатор 10 включает три ячейки И 12, 13, 14, к первым входам которых подсоединены потенциометры 15,16, 17, а,к вторым входам через счетчик 18...

Номер патента: 870869

Опубликовано: 07.10.1981

Авторы: Буткевич, Марков, Романишин, Уткин

МПК: F25B 49/00

Метки: гелиевой, криогенной, системы

...потока.Часть прямых потоков отбирается нарегулируемые детандеры 9, 10 и пос-,ле расширения возвращаетея в линии5, 6 обратного потока, охлаждающиев каждом теплообменнике линии прямогопотока. Регулирование производительности каждого детандера осуществляется по соотношению детандерного и обратного потоков гелия каждой установки. 5 О 15 20 25 30 35 40 45 50 55 Давление гелия на выходе из компрессора стабилизируется воздействием регулятора 34 на вентиль 36 по сигналам датчика 35, а давление гелия на выходах линий прямого потока стабилизируется воздействием регуляторов 28, 29 на вентили 32, 33 по сигналам датчиков 30, 31.Стабилизация давления гелия на выходе из объекта осуществляется по сигналам датчика 27 давления и датчиков 22, 23 расхода...

Номер патента: 870821

Опубликовано: 07.10.1981

Автор: Марков

МПК: F16K 1/24

Метки: запорное

...Симметрично проходному отверстию выполнены два отверстия, через которые проходят два подвижных штока 2, 3, которые уплотнены относительно фланца сильфонами 4, Одной стороной штоки контактируют с двумя концами рычага 5, причем шток 2 имеет крюк захвата рычага, а шток 3 является центром вращения рычага 5. Кроме того, рычаг 5 связан поводком с фигурным пазом неподвижно установленного копира 6.По центру рычага 5 установлена запирающая тарель 7. Внешние находящиеся вне вакуума концы подвижных штоков 2, 3, взаимодействуют через резьбовые соединения 8 с механизмом ручного или электрического привода. Запорное устройство крепится к патрубку вакуумной камеры 9.Запорное устройство работает следующим образом.В исходном состоянии запирающая...

Номер патента: 870634

Опубликовано: 07.10.1981

Авторы: Байдукин, Добровольский, Егоренков, Колганов, Комков, Кузнецов, Лебедев, Марков

МПК: E04C 2/24

Метки: опорный, торовый, шпангоут

...и скрепленных клеевой массой.Формообразование предлагаемой конструкции опорного шпангоута осуществляютследующим образом. Вначале на кольцевуювращающуюся металлическую оправку 9(фиг. 2), приводимую в движение от электродвигателя 10, производят укладку спиральной 11 н/или кольцевой 12 армировки, сматываемых с бабины 13 и/или шпулярника14, Прч этом укладка спиральных слоевпроизводится двойной перекрестной намоткой посредством цамоточцой головки 15,приводимой в движение электродвигателем16 ц передачей 17 (цепцой, ремецной илизубчатой).Замотанная таким образом заготовка 18вместе с оправкой поступает ца термообработку, которая проводится по режиму полимеризации связующего. После термообработки образованная жесткая заготовка разрсзается...

Номер патента: 870633

Опубликовано: 07.10.1981

Авторы: Байдукин, Добровольский, Егоренков, Колганов, Комков, Кузнецов, Лебедев, Марков

МПК: E04C 2/24

Метки: опорный, торовый, шпангоут

...оправки-каркаса могут быть выполнены из однонаправленного тканого илиобъемноармированного композицонного материала,Опорный шпангоут может быть выполнен с опорными кольцами, внутреннее из которых имеет конический скос.На фиг. 1 представлена конструкция опорного шпангоута; на фиг. 2 - 4 показаны основные операции ее изготовления.Силовой шпангоут состоит из цельнонамотанной оболочки 1 фасонного профиля, например, прямоугольного или квадратного сечения со сферическими или овальными угловыми скруглениями 2. Внутренняя полость силового шпангоута дополнена силовыми пластиковыми поясами 3 и 4, например, из однонаправленного ленточного и жгутового материала или стеклоткани, пропитанных отвержденным связующим. Между поясами размещен теплозащитный...

Номер патента: 870627

Опубликовано: 07.10.1981

Авторы: Баканидзе, Вайнштейн, Волчек, Джапаридзе, Диаквнишвили, Кожевников, Манджгаладзе, Марков, Наказнюк, Пицкель, Пономарев, Розенблит, Сургуладзе, Хуцишвили

МПК: E04B 7/00

Метки: зданий, покрытие, сооружений

...опертые на консоли несущих кров льных элементов дополнительные несушис кровельные элементы и ограждающие элементы, каждый из несущих кровельных элементов с консолью выполнен в виде перевернутой шпренгельной фермы, а каждый из дополнительных несущих кровельных элементов - в виде шпренгельной фермы.На фиг. 1 изображено предлагаемое покрытие, обций вид; на фиг. 2 - то же, разрез; на фиг. 3 -- покрытие; на фиг. 4 - узел 1 на фиг. 2; на фиг. 5 - разрез А - А на фиг, 4.Покрытие установлено на опоры 1 и включает размещенные на них несущие кровельные элементы 2 с консолями, образующие крайние пролеты, и образующие средний пролет опертые на консоли кровельных элементов 2 дополнительные несущие кровельные элемсты 3. Кровельные элементы 2 с...

Номер патента: 869831

Опубликовано: 07.10.1981

Авторы: Гоц, Марков

МПК: B05B 13/06

Метки: распылитель

...запорным приспособлением в виде запорной иглы 7, связанной с курком 8, с которым контактирует также подпружиненный шток клапана 9, перекрывающего канал подачи воздуха, Части материалопровода 4 и воздухопровода 5, обращенные к распылительной головке 6, выполнены из гибкого материала.Распылитель снабжен узлом поворота распылнтельной головки 6, выполнен" ным в виде тяг 10 и 11, закрепленных одними концами на распылительной головке 6 и размещенных вдоль участка материалопровода 4 из гибкого материала, и рукоятки 12, установленной на участке 13 воздухопровода 5 из жесткого материала, охватывающего участок материалопронода 4 из жесткого ма 40 териала, с возможностью поворота вокруг оси, перпендикулярной оси распылителя. На свободных...

Номер патента: 869634

Опубликовано: 07.10.1981

Авторы: Идрисов, Марков, Матвеев, Немков

МПК: A01D 45/00

Метки: транспортер, широкозахватный

...2 и консольную секцию 3, На головном конце боковой секции 2 установлен загрузчик 4 с укладывающим устройством 5 иопорное колесо 6.Поворотная стойка 7 с помощью гидро- цилиндров 8 и растяжки 9, удерживает секции 2 и 3 в консольном положении. Боковые секции 1 и 2 транспортера и поворотная стойка 7 установлены на общей шарнирной оси 10 поворотного круга 11 центральной опорной тележки 12, Консольная секция 3 содержит два упора, упор 13 установлен в месте крепления растяжки 9 к консольной секции 3, а упор 14 установлен на горизонтальном шарнире 15, соединяющим консольную секцию Зссекцией 1. Упор 13 служит для фиксации секции 3 в сложенном состоянии, а упор 14 - для869634 формула изобретения зн создания поворотного момента силы, деиствующей...

Номер патента: 868598

Опубликовано: 30.09.1981

Авторы: Марков, Меллех, Полянский

МПК: G01R 15/04

Метки: высоковольтный, делитель, измерительный, импульсного

...устройство, когда резистивная цепь расположена между центральным к внешним электродами по кривой, соот" ветствующей закону распределения электрического потенциала между указанными электродами; на фиг.2 - то же, когда реэистивная цепь расположена между центральным и внешним электродами перпендикулярно к ним, а распределение сопротивления вдоль резистивной цепи соответствует закону распределения электрического потенциала, между укаэанными электроцами.Делитель содержит коаксиальные центальный 1 и внешний 2 электроды, между которыми электрически включена резистивная цепь 3 и резистор 4.Устройство работает следующим образом.Приложение напряжения между центральным и внешним электродами 1 и 2 соответственно вызывает возникновение...

Номер патента: 868226

Опубликовано: 30.09.1981

Авторы: Егоренков, Колганов, Марков, Прохоров

МПК: F16L 9/12

Метки: композиционного, составная, труба-оболочка

...б с крепежным элементомным поиском 7, образующим споверхностью втулки 5 плунжеи резьбой 8, на которую навингайка 9, размещенная в радиальни одной иэ секций трубы. В рад3 868верстии может быть установлена втулка10 ВВнутренняя полость втулки 5 заполняется расширяющейся при нагревании массой 1 1, а при сборке на резьбе 8 крепежного элемента 6 закрепляется пробойник 12,5Сборка соединения осуществляется сле,дующим образом,При изготовлении шпангоута 4 во0втулку 5 устанавливают крепежный элемент 6 с пробойником 12 и полость втулки 5 заполняют массой 11, Затем шпангоут 4 в неотверждеином иди полуотвержденном состоянии размещают между секциями трубы и закрепляют, например, с помощью клея. Собранную в таком виде трубу помещакгг в термопечь и...

Номер патента: 867956

Опубликовано: 30.09.1981

Авторы: Воинова, Марков, Матвеев, Рещиков, Суркова, Федотов

МПК: D04H 1/48

Метки: нетканого, фильтровального

...80-120 ми позволяет снизить стоимость материала на 30-40.П р и и е р 1. Раэволокняют синтетические отходы производств швейной и трикотажной проюыленности с образованием волокнистой массы,. состоящей из волокон длиной резки 40- 120 юе, формируют волокнистый холст, при скорости 6 м/мин подвергают его иглопрокалыванию последовательно с867956 Ширина материала, ммТолщина материала, ммМасса, г/м Не более 2500 4 +1,0Не более 50050 Формула изобретения Составитель С.федотовРедактор М.Пысогорова Техред Т.Маточка Корректор М. Демчик. Заказ 8246/31 Тираж 451 ПодписноеИНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Фипчп ППН "Патент", г, Ужгород, ул. Проектная, 4 двух сторон при...

Номер патента: 866759

Опубликовано: 23.09.1981

Авторы: Евсеев, Климов, Марков, Сунцов, Цыркин

МПК: H04B 3/46

Метки: канала, качества, связи

...цифроаналоговыйпреобразователь 10,Устройство работает следующимобразом.В исходном состоянии порог компаратора 1 находится в произвольномсостоянии в пределах выбранных значений, При поступлении смеси полез)ого сигнала в виде последовательности импульсов и шума возможны следующие случаи работы устройства:Ф 10 б) канал связи качественный, но25порог компаратора 1 таков, что числовставок, либо число пропаданий,обусловленных неоптимальным порогом,превышает норму. На выходе элементаИЛИ 8 появится импульс, дающий ложную информацию о том, что канал некачественный (так как на самом делеканал качественный, но неверно установлен порог компаратора). Импульсс элемента ИЛИ 8 Подается на счетчик импульсов 9, который подсчитывает число поступивших на...

Номер патента: 866758

Опубликовано: 23.09.1981

Авторы: Евсеев, Климов, Марков, Цыркин

МПК: H04B 3/46

Метки: канала, качества, связи

...10 и 11, инвертор 12, элемент И 13, счетчик 14ошибок, блок 15 сравнения.Устройство работает следующимобразом.На вход интегратора 2 поступаетаддитивная смесь бинарного сигналас шумом. Интегрированное напряжениепоступает на компаратор 1, которыйс определенной частотой опрашиваетсясигналом с выхода хронизатора 3. Есливо время опроса сигнал с интегратора2 превышает порог, то вырабатываетсясигнал, который записывает единицув счетчик 4 информационных символов.Выходы счетчика 4 соединены с элементами 5 и б сравнения. Один из нихопределяет максимально допустимое,другой - минимально допустимое значение счетчика 4, Граничные значениясчетчика определяются на основанииизвестного количества информационныхсимволов на определенном...

Номер патента: 866510

Опубликовано: 23.09.1981

Авторы: Марков, Мурин

МПК: G01R 31/28

Метки: s-кривой, детекторами, радиотехнических, симметрии, устройств, частотными

...является с точностью до постоянного коэффициента прямым значением искомого параметра.При замыкании входа устройства с частотным детекторам на выходе последнегоустанавливается определенный потенциал,равный потенциалу "нулевой" линии 5 -кривой, и присутствуют шумы, обусловленныесобственными шумами устройства.При подаче на вход устройства сигна 35ла от генератора шума, имеющего равномерный спектр шумов в области исследуемой Я -кривой, на выходе частотного детектора появляется сигнал, состоящий изпеременной составляющей, являющейся реО40зультатом разовых флуктуаций составлякьших шума, и постоянной составляющей,величина которой тем больше отличаетсяот потенциала "нулевой" линии б -кривой;чем больше отличается площади фигур,образованных...

Номер патента: 866032

Опубликовано: 23.09.1981

Авторы: Войтенко, Клаунинг, Литвиненко, Литвинов, Марков

МПК: E02B 7/06

Метки: возведения, местных, плотин

...выпусков, дополнительное устройство переездов через пульповоды для строительства обвалований, сброс в хвостохранилище большого количества фракций хвостов, пригодных для возведения упорных призм, что приводит к целом к усложнению технологии работ.Цель изобретения - упрощение технологии работ. Поставленная цель достигается тем, чтонамыв карт осуществляют одновременно с дополнительной подачей пульпы в крайнюю карту, причем все карты соединяют между собой. Карты могут быть соединены посредством проранов с затворами, образованных в обваловании смежных карт.На фиг. 1 показана схема намывакарт; на фиг. 2 - разрез А - А на фиг. 1.Способ осуществляется следующим образом. 51 О15Изобретение экспериментально проверено на участке наращивания...

Номер патента: 865783

Опубликовано: 23.09.1981

Авторы: Дорофеева, Дубовицкий, Епифанов, Заславский, Кольцова, Лосева, Марков, Парамонов, Поляк, Рыбаков, Федоров, Филатов, Ченцов

МПК: C01B 17/52

Метки: ангидрида, сернистого

...потока необходимо подавать неменее 0,65 частей дутья в надслоевоьпространство. Повышение доли дутья0,9 нецелесообразно, так как длясоздания условий псевдоожижения подраспределительную решетку требуетсяподавать не менее 0,1 доли дутья.Скорость ввода дутья в надслоевоепространство должна быть не менее 1 О50 м/с, так как скорость являетсяминимально возможной для созданиязакрученного потока. Верхний пределскорости дутья (180 м/с) объясняетсяограниченными техническими воэможностями современного оборудования,Ввод дутья в надслоевое пространство целесообразно осуществлять внижнюю часть печи на уровне не более1,8-2,0 высоты кипящего слоя, чтобы ;щдостаточным было время взаимодействиякислорода дутья с материалом. Целесообразность введения...
