Марков

Номер патента: 865782

Опубликовано: 23.09.1981

Авторы: Дорофеева, Дубовицкий, Марков, Парамонов, Филатов, Хувес

МПК: C01B 17/52

Метки: обжига, сульфатизирующего, сульфидных

...серного ангидрида.П р и м е р 1. В печь КСЦВ подают 1 кг/ч пиритного концентрата,865782 Формула изобретения Составитель Л. тм.ова Редактор Г. Кацалап Техред И.Асталош Корректор Г. РешетвикТираж 508 Подписное ВНИЙПИ Государственного комитета СССР го делам изобретений и открытий 11303 э, Москва, Ж, Раушская наб., д. 4/5Заказ 7972/32 Филиал ППП Патентф, г, Ужгород, ул. Проектная, 4 после сульфатиэирующего обжига которого на воздушном дутье при 550 Сполучают огарок и 3,1 нм /кг обжигового газа следующего состава,:,ЯО 121 01 5; ЯО 1,2. Содержаниепыли - 200 г/нмОчищенный в циклоне возвратагаэ поступает в аппарат дожига, кудаподают 0,19 кг/ч пиритного концентрата, и процесс ведут при 600 С, Выходящий газ содержит", : БО 15,7;01 0,1;...

Номер патента: 865496

Опубликовано: 23.09.1981

Авторы: Гордиенко, Долгополов, Мазоха, Марков, Федоров, Харченко, Щастный

МПК: B22D 7/12

Метки: изложниц, смазки, форсунка

...закреплены на внутренней поверхности камеры смешивания,а отражатель выполнен выступающимза пределы камеры смешивания.На фиг. 1 изображена форсунка, об-щий вид, на фиг, 2 - разрез А-А нафиг. 1,форсунка состоит из .материалвногосопла 1, ввинченного в направляющую 220корпуса 3. Корпус 3 соединен непосред.ственно с камерой 4 смешивания. Передкамерой 4 при помощи стойки 5 крепится отражатель 6, который может перемешаться по резьбе вдоль стойки, Отражатель выполнен в виде корпуса с отрицательной кривизной и углом подачисмазки 25 О, причем стойка 8 для крепления отражателя расположена по осиконуса и закреплена внутри камеры сме 30шивания 4 посредством перемычек 7.Как покмала экспериментальнаяпроверка работы форсунки, предложеннаяформа...

Номер патента: 863452

Опубликовано: 15.09.1981

Авторы: Андросенко, Володин, Замараев, Марков

МПК: B62B 5/00

Метки: грузовой, механизм, перемещения, платформы

...параллельных плоскостям поворота рычагов 1, грузовой пнатформы 7, к которой шарнирно прикрепленыконцы тяг 6, зубчатых секторов 8 и 9,при этом сектор 8 установлен на оси 4и жестко связан с одним иэ рычагов 1,а сектор 9 установлен на оси 5 и жестко связан с одной иэ тяг 6. В зависимости от того, в какое положение необходимопереместить грузовую платформу 7, тяги6 выполняют либо длиннее рычагов 1,либо короче Их,Механизм работает следующим обра 39эом.При повороте рычага 1, жестко связанного с сектором 8, на угол а.вместес ним поворачивается и упомянутый зубчатый сектор 8, который находится в зацеплении с зубчатым сектором 9, в результате чего жестко связанная с нимтяга 6 повернется вместе со всеми остальными тягами 6 на угол с( . При...

Номер патента: 863324

Опубликовано: 15.09.1981

Авторы: Альтман, Гиржель, Марков

МПК: B25B 27/00

Метки: деформирования, инструмент, крепежного, посредством, скобообразного, соединения, элемента

...крепежного элемента.Инструмент состоит из втулки 1 сконусом 2, по образующей которого расположены продольные направляющие 3в вИде прорезей. Во втулку 1 вставленшток 4 с резьбой на одном конце и поперечной прорезью 5 на опорной частищтока. На шток 4 навинчена сиианнаясо втулкой 1 с воэможностью раздельного вращения гайка 6 с головкой дляприсоединения привода (не показан),Инструмен работает следующим образом,В крепежный элемент 7 скобообразной формы, приваренный к одной из собираемых деталей 8, вставляют конус 2.Конус 2 вставляют в крепежный элемент следующим образом. Вначалевторую собираемую деталь-плиту 9 защиты сдвигают в направлении, перпендикулярном плоскости крепежного элементе7, затем в образовавш ееся пространствомежду крепежным...

Номер патента: 862860

Опубликовано: 15.09.1981

Авторы: Бобрышева, Гавриленко, Марков, Миненко

МПК: A01D 89/00

Метки: культур, направляющая, подборщика, решетка, сельскохозяйственных

...внем свободного конца прутка,На фиг. 1 изображена схема размещения решетки в подборщике; на фиг. 2 - рещетка, аксонометрический вид; на фиг. 3 пруток решетки.Направляющая решетка состоит из балки 1 с отверстиями, в которых размещены концы прутков 2. Закрепляемый конец прутка выполнен изогнутым в виде /3-образной петли с седловиной 3, охватывающей балку 1 и фиксирующей пруток от смешения в продольном направлении. Заканчивается петля крючком 4, который после установки в отверстие балки 1 заводится за свободный конец прутка, в результате чего обеспечивается плотный охват балки 1 седловиной 3 и создается предварительное напряжение прутка 2 на участке между балкой 1 и крючком 4. В замкнутом положении крючок 4 выполняет роль разнесенной от...

Номер патента: 862859

Опубликовано: 15.09.1981

Авторы: Бобрышева, Гавриленко, Марков, Миненко

МПК: A01D 89/00

Метки: двойного, крепления, пальца, подборщика

...1 с отверстиями 2 и 3 в полках 4, закрепляемого к транс- портерной ленте 5 двумя заклепками 6, двойного пружинного подбирающего пальца 7, У-образного держателя 8 с одним отогнутым наружу концом. Под головки заклепок подло О жена шайба 9, основание 1 имеет изогнутыйхвостовик 10 с вырезами, в которые входит перемычка 11 пальца.Установка и извлечение держателя 8 осуществляется после предварительного его сжатия на величину, необходимую для 1 з прохода его отогнутого конца через отверстия 3. Установка держателя 8 на двух опорах в полках основания перпендикулярно преимущественно действующим рабочим нагрузкам при любой асимметрии нагрузок и наличие на держателе 8 отогнутого конца исключают рассоединение устройства в работе, а размещение...

Номер патента: 862858

Опубликовано: 15.09.1981

Авторы: Гавриленко, Марков, Миненко

МПК: A01D 89/00

Метки: машине, подборщик, сельскохозяйственной, уборочной

...(в рабочем илитом) входят в контакт с Г-образнь ничителями 9, снабженными такж опорными поверхностями. Ограниустановлены с возможностью изменения их положения в вертикальной плоскости путем поворота вокруг оси 5 подвеса решетки и закрепления их болтовыми соединениями, Шейки 8 кривошипов соединены посредством тяг с разгружаюшими пружинами 10. 5При работе подборшика разгружаюшие пружины 10 создают при помощи кривошипов момент, направленный на прижатие решетки к подбираемой массе, что исключает свободные колебания решетки при копировании подборшиком рельефа почвы, а через рычаги 7 и ограничители 9 - момент относительности оси подвеса транспортера подборшика, разгружаюший опорные колеса 3.Такая связь между решеткой 6 и разгружаюшими...

Номер патента: 862093

Опубликовано: 07.09.1981

Авторы: Марков, Павлова

МПК: G01S 13/66

Метки: измеритель, следящий

...координат сопровожпаемого объекта. Указанные оценки поступают в многомерный функциональный преобразователь 3, прецназначенный для формирования сигналов, управляющих настройкой дискриминаторов 1. В функциональный преобразователь 3 вводятся так О же координаты приемных пунктов, которые считаются известными.Дискриминаторы 1 в каналах измерения каждой координаты выполнены по иден- тичпОЙ схеме (см. фиг. 2) и Отличаются )5 лишь характером управляющих воздействий, снимаемых с фупкциональных преобразователей. В состав дискриминатора вхо дят регулируемые блоки 1 задержки, пе 1ремножители 2, диференциальные усили 20 тели 3, сумматор 4 и фильтр 5, На входы всех регулируемых блоков задержки поступает сигнал О с выхода первого приемника (на...

Номер патента: 861563

Опубликовано: 07.09.1981

Авторы: Десятков, Марков, Неткач

МПК: E21B 47/00

Метки: нестационарной, параметров, пластов, пластового, скважинам, фильтрации, флюида

...с деби" том в НКТ, равиус дебиту нижнего .пласта - 400 нм /ч, скважина была остановлена с помощью общего вентиля, ф) а после восстановления давления с помощью того же вентиля пущена в ра" боту, Затем в эатрубном пространстве гидропроводностьи-го пласта илипропластка.6 определяют по данным стабилизации давления в затрубном простран стве, когда через затрубное пространство работает только самый верхний пласт 1.9+6 определяют по данным стабилизации давления в затрубном пространстве, когда через затрубное пространство работают два самых верхних пласта 1 и 2 и т.д. до Е+8+6 +,Еп.Если стабилизация давления снимается по показателям манометра на головке скважины, то сначала определяют Ер при работе через НКТ самого нижнего пласта п, 6 +Е- " при...

Номер патента: 861412

Опубликовано: 07.09.1981

Авторы: Варес, Дорофеев, Зубарева, Кузнецов, Марков, Савинкова, Сеитова, Серков, Сластунов

МПК: D01D 5/26

Метки: жгута, нитей, пряжи, химических

...разрыва нити,Только такой способ позволяет получить содной фильеры жгут из элементарных химических нитей одинаковой линейной. плотности,обладающей способностью к переработке в пряжу низкой линейной плотности по сокращеннойтехнологии, получить пряжу низкой линейнойплотности по сокращенной технологии и получить пряжу высокого качества,Эффект достигается сравнительно простымитехническими средствами на существующемтехнологическом оборудовании, на требующеммодернизации,.Для пояснения предлагаемого способа нижеприводятся примеры.П р и м е р 1. В вискозу, предназначенную для получения ВВМ-волокна, на стадии растворения вводят дисперсию двуокиси титана в количестве 0,023 - 0,028% от содержания целлюлозы в вискозе (количество рассчитано по...

Номер патента: 860234

Опубликовано: 30.08.1981

Авторы: Бердинских, Бурлаков, Марков

МПК: H02M 3/335

Метки: конвертор, стабилизированный, транзисторный

...4 и входомпрерынателя 3, образуют дополнительную обратную связь, обеспечивающую высокий КПД устройства, путем автоматическага регулирования амплитуды управляющих импульсов в зависимости от величины выходной мощности . Функциональные узлы 11 - 17 устройства являются дополнительными .В.исходноМ состоянии (неличины выходной мощности и питающего напряжения находятся н заданных допустимыхпределах) с другой дополнительнойобмотки трансфарматара усилителя 4мощности на вход аднополупериаднаговыпрямителя 1 3 подаются разнаполяреО ные импульсы прямоугольной формы, модулированные по длительности, С выхода узла 13 однополярные импульсы по- б 5 второй вход через узел 14 задержки, 25дифференцирующую цепь 15, однополупериадный выпрямитель 16 - к...

Номер патента: 860019

Опубликовано: 30.08.1981

Авторы: Локшин, Марков

МПК: G05D 23/02

Метки: термоклапан

...6, для настройки снабженногопружиной 7 с настроечным винтом 8.Регулирующие органы 4 связаны по осевой линии между собой жестко штоком9.,Пля выравнивания давления в надсильФонных камерах термоклапана предусмотрены штуцеры 10, к которым присоединена трубка 11, служащая перемычкой между камерами. На входныхпатрубках 2 нрепусмотрены гильзы длятермометров 12. 0Термоклапан работает следующим образом.,ЪВ исходное настроечное положениеклапан вводится изменением натягапРужин 7 путем соответствующего вра. щения настроечных винтов 8 по показаниям термометров 12. При настройкеобеспечивается равенство температуробратной воды, возврашакнцейся иэ двухпротивоположных пофасадных веток. щВ процессе эксплуатационной работы термоклапана при...

Номер патента: 859832

Опубликовано: 30.08.1981

Авторы: Кудинов, Марков, Пархимович, Сергеев, Старовойтов

МПК: G01H 9/00

Метки: вибраций, параметров

...жестко связываемое с контролируемым сварочным электродом 2, корпусЭ, установленный на основании 1,выполненный в форме гильзы, внутрикоторого размещены источник 4 светас оптической системой, закрепленныйна основании 1, инерционный элемент5 и упругие элементы б и 7, Фотоэлектрический преобразователь 8,расположенный вдоль светового пучкаи закрепленный на инерционном элементе 5, и блок в индикат 9, подключенный к выходу фотоэлектрическогопреобразователя, волоконно-оптическую линейку 10 и регулировочные винты 11 н 12, связанные с упругимиэлементами и установленные на образующих гильзы - корпуса 3, а в инерционном элементе 5 выполнено центральное отверстие, в котором расположена линейка 10, направленная торцом перпендикулярно световому...

Номер патента: 859783

Опубликовано: 30.08.1981

Авторы: Марков, Сизинцев

МПК: F27D 5/00

Метки: печи, траверса

...уменьшение 20 деформации изделия.Поставленная цель достигается тем, что верхняя полка выполнена из металла с больщим коэффициентом линейного расширения чем коэффициент линейного расширения металла нижней полки.На чертеже изображена траверса для печи, общий вид.Траверса включает сварную балку 1 с подвешенными к ней грузозахватными приспособлениями 2 для изделий 3. Верхняя полка 4 балки 1 выполнена из стали 12 Х 18 Н 10 Т, имеющей больший коэффициент линейного расширения, чем сталь ЗХ 13, из которой выполнена нижняя полка 5 балки 1.Траверса работает следующим образом.Изделие 3 подвешивается с помощью грузозахватных приспособлений 2 к траверсе и помещается в печь. Выполнение верхней 4 и нижней 5 полок балки 1 из материалов с различными...

Номер патента: 858932

Опубликовано: 30.08.1981

Авторы: Баркарь, Марков, Махин

МПК: B05B 1/04

Метки: сопло, щелевое

...при сохранении устойчивости жидкостной пленки.Указа иная цель достигается тем, чтощелевое сопло, содержащее полый корпус со щелью истечения, снабжено располо 858932женными у концов щели истечения с зазором к корпусу перегородками.Кроме того, зазор между каждой перегородкой и корпусом составляет 0,8 - 15 ширины щели истечения.Сопло также может быть снабжено расположенными по длине щели истечения дополнительными перегородками,При этом толщина всех перегородок составляет 1,5 - 2,5 ширины щели истечения.На фиг. 1 изображено сопло, разрез;на фиг. 2 - разрез А - А на фиг. 1.Щелевое сопло содержит полый корпус 1с внутренней полостью 2 и целью 3 истечения.Сопло также снабжено перегородками 4,расположенными у концов щели 3 истечения с...

Номер патента: 858734

Опубликовано: 30.08.1981

Авторы: Вихров, Живилкин, Ли, Марков, Румянцев, Смирнов, Тужилкин

МПК: A23N 4/24

Метки: дольки, дыни, отделением, плодов, разрезания, семян

...выполнена наклонной. Нижняя частнаклонной режущей кромки каждого н2 набора связана с верхней кромкойполого усеченного конуса 4, которыйявляется элементом для отделениясемян. Верхняя кромка конуса 4 является рабочей.Устройство работает следующимобразом.Подается плод, например дыни, одним из концов к устройству. Направ ляющими 1 плод центрируется и попадает на набор радиально установленныхножей 2, которые частично его разрезают. При дальнейшем продвиженииплода конус 4 элемента для отделения Ф семян верхней рабочей кромкой внед"ряется в середину плода, прн этомнаклонная режущая кромка ножей 2 про.должает разрезать плод, Отделяя исдвигая семена в середину семенной 30 полости наклонными частями. Далее858734 Формула изобретения ИИПИ...

Номер патента: 858643

Опубликовано: 30.08.1981

Авторы: Гавриленко, Марков, Мещеряков, Миненко

МПК: A01D 89/00

Метки: подборщик, сельхозмашине, уборочной

...сторону и выполнена в виде петли, в которой размещена горизонтальная ось.На фиг. 1 изображен подборщик, общий вид; на фиг. 2 - захватывающие органы подборщика; на фиг. 3 - граблины, вид сверху,щик к уборочной сельхозмашииз приводных валов 1 и 2, транс- лент 3 с шарнирно закрепленныпосредством оси 4 захватываюов 5.вающие органы 5 выполнены в граблин 6 с пружинами 7, соедиежду собой скобообразными пере- , которые завершаются петлей 9.петли 9 с осью 4 обеспечивает крепление захватывающего оргяспортерной ленте 3. Захватываю 5 дополнительно опирается на рную ленту пружинами 7.щик работает следующим обраПодбор не состоит портерных ми на них щих орган Захвать виде двух ненными м мычками 8 Соединение шарнирное на 5 к тран щий орган транспорте...

Номер патента: 858642

Опубликовано: 30.08.1981

Авторы: Гавриленко, Кравченко, Марков, Мещеряков, Ногин

МПК: A01D 89/00

Метки: машине, подборщик, сельскохозяйственной, транспортерный, уборочной

...улучшенияпоперечного копирования поля.Это достигается тем, что поперечина рамы выполнена разъемной, а ее составные858642 Формула изобретения части в месте разъема соединены шарнирно с возможностью поворота относительно друг друга вокруг продольной оси поперечины.На фиг. 1 изображен транспортерный подборщик на участке поля с поперечным уклоном вправо, вид спереди; на фиг. 2 - то же в плане, разрез в плоскости, проходящей через продольные оси приводных валов и поперечины рамы.Бесконечная транспортерная лента 1 с подбирающими граблинами обхватывает приводные валы 2 и 3, установленные в самоцентрирующихся подшипниках 4 с шарниром 5 на боковинах 6 и 7 рамы. Разъемная поперечина рамы, фиксирующая положение боковин, состоит из двух частей...

Номер патента: 858636

Опубликовано: 30.08.1981

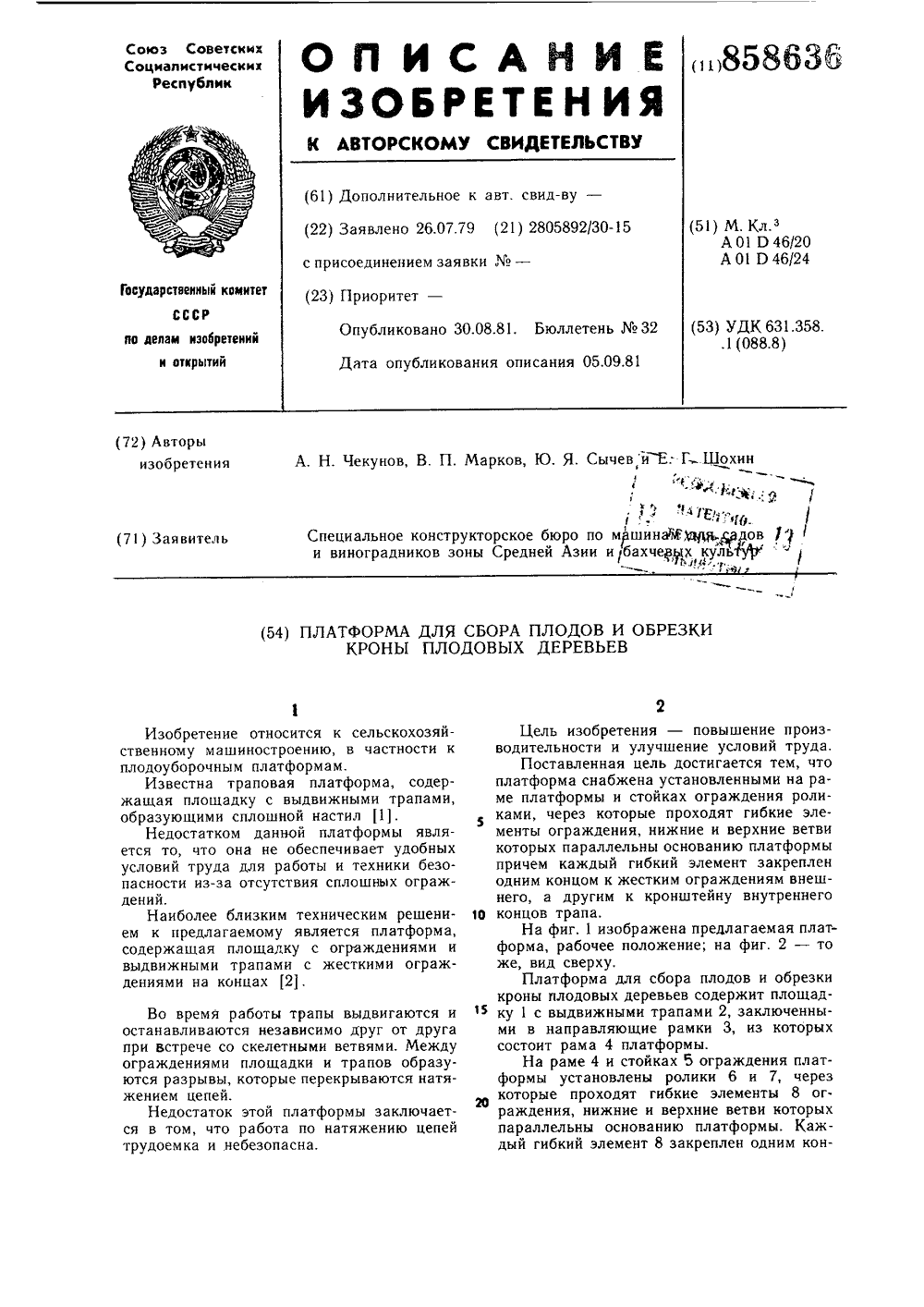

Авторы: Марков, Сычев, Чекунов, Шохин

МПК: A01D 46/20, A01D 46/24

Метки: деревьев, кроны, обрезки, платформа, плодов, плодовых, сбора

...6 и 7, через которые проходят гибкие элементы 8 ог. раждения, нижние и верхние ветви которых параллельны основанию платформы. Каждый гибкий элемент 8 закреплен одним кон858636 Формула изобретения Р иг.у цом к жестким ограждениям 9 внешнего, а другим к кронштейну 10 внутреннего концов трапа 2, Через ролики 6 или 7 и гибкие элементы 8 ограждения можно выдвигать трап 2 от любого типа привода. Вертикальные стойки жесткой части ограждения 9 смещены от начала трапа 2, а горизонтальная его профильная часть находится на уровне его начала. Трапы 2 устанавливаются либо сплошным настилом с зазором для возможности их перемещения, либо с технологическим разрывом для прохода скелетных ветвей.В транспортном положении все трапы 2 вдвинуты в рамки...

Номер патента: 857312

Опубликовано: 23.08.1981

Авторы: Александрович, Бакшеев, Белицин, Бутягин, Захарова, Марков, Титов, Шелкова

МПК: D01F 2/08

Метки: вискозной, нити, полой

...мк,элем./компл, 45 Разрывная нагрузка, гс 13,ле 300 42/35 в сухом состояв 3.96, 4 0,обрати,3 маянеобратимая 0,6 в мокромсостоянии Разрывное удлинение,.Я в сухомсостояни есткостсл,ед. Стойкость кистиранию,число циклоВыносливостпри многокрных двойныхизгибах,в мокромсостоянии 12 тельнаясть в.сос" Относи прочно мокром тояни гс/тек 8 П р и м е р 2. В вискоэный раствор, содержащий 8,50+0,1 с 6-целлюлозы, 6,40+0,1 ИаОН, с вязкостьюпо шарику 45+2 с, зрелостью по ИН 4 С 118,0+0,3 вводят водную смесь 35НаНСО и .10 ЫаОН. Однованное формование производят в осадительную ванну, содержащую 12,6 Й Ор 01 НЯО,0,20+0,02 ЕпЯО 4 с удельным весом1,280+-0,002, температурой 45 С придлине пути нити в ванне 38 см, ско 10 рости Формования 100 м/мин и...

Номер патента: 857278

Опубликовано: 23.08.1981

Авторы: Бирюков, Лагуткина, Марков, Сизинцев

МПК: C21D 1/64

Метки: бак, закалки

...к поводке и короблениюлиста, а также к ухудшению заданныхмеханических свойств металла,Цель изобретения - повышение равномерности охлаждения заготовок.Поставленная цель достигается тЕм,что перегородки установлены наклонно к вертикальной оси бака, при этомрасстояние между ними уменьшается понаправлению к днищу бака,На чертеже показано предлагаемоеустройство, разрез,Бак для закалки листовых заготовок включает емкбсть 1 с перегородками 2 и расположенный в емкости 1 приводной вал 3 с крыльчатками 4, Пере 1 ородки 2 расположены таким образом,что пространство 5 между ними суживается книзу,Устройство работаетследующим образом.857278 Формул изобретения Составитель В. Марковскийактор Г, Кацалап Техред С. Мигунова Корректор Ю, Макарен...

Номер патента: 855320

Опубликовано: 15.08.1981

Авторы: Егоренков, Колганов, Марков, Прохоров

МПК: F16L 9/12

Метки: труба-шпангоут

...теплозащитной массой 5, например пенопластом, а весь пакет (пакеты) из совмешенных торцовых оболочек 7- и Ь -образного профиля в плане дополнительно закреплены торовыми оболочками соответствующего профиля.Зазоры 6 в сопряжениях совмешенных торовых оболочек или их пакета (пакетов) через отверстие 7 заполнены клеевой массой, кольцами 8 или секторными накладками, скрепляемыми между собой и торовыми оболочками резьбовыми элементами,Сечение трубы-шпангоута, составленной из комбинации поясов 7- и Д -образного профиля могут иметь вид параллелограмма (фиг. 4), трапеции (фиг. 5), прямоугольника (фиг. 7) или любой комбинацйи из них.На фиг. 6 представлен вид трубы-шпангоута косопрямоугольной формы.Кольцевые замкнутые пояса 7 и д -образного...

Номер патента: 855061

Опубликовано: 15.08.1981

Авторы: Карпенко, Марков, Мельников, Науменко, Николаенко

МПК: C22C 38/60

Метки: сталь

...определяетсяпосле нормализации с 910-980 С,Использование предлагаемой стали 15 для отливки, например, червячныхвалов позволяет повысить их стойкость.осо фисо Оъ мъ о о о о ОЪОсо е.ю о о о о с о о м о о с о М Ю о с о мосо мо осо о й оо юс в ю О о о юч о ю Ю м ф Рю4 о о м (Ч о мсо ф а ф о о ююЪ юЮЪ с омючсч ююъ ююъ юю ююъ с со ююЪ м с о855061 формула изобретения Составитель В. Лапин Редактор И. Петрова Техред Я. Мигунова Корректор Ю. МакаренкоЗаказ 6841/39 Тираж 681 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Рауюская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Сталь, содержащая углерод, марганец, кремний, хром( аанадий, титан, бор, ниобий, азот и железо( о л и ч а в щ...

Номер патента: 854635

Опубликовано: 15.08.1981

Авторы: Вассин, Житников, Марков, Москалев, Смирнов, Сычев, Цыбульский, Шушин

МПК: B23K 9/10

Метки: выпрямителей, сварочных, снижения, хода, холостого

...работы и одновременно уменьшение потерь мощности сарочнм выпрямителями в режиме холостого хода,Указанная цель достигается тем,что в устройство для снижения напряжения холостого хода сварочныхвыпрямителей, содержащее включенныйв первичную обмотку сварочного трансформатора трехфазный коммутатор, выполненный в виде соединенных по схе.ме треугольника управляемых вентилей,в цепь управляющих электродов которых включены резисторы и диоды, собранные в две обратные звезды а также конденсаторы, подключенные к каждой фазе первичной обмотки сварочного трансформатора, реле времени исхему контроля сопротивления сварочной цепи, указанные конденсаторывключены звездой и подсоединены квершинам треугольника,а общие точкисоединения двух обратных звезд...

Номер патента: 854578

Опубликовано: 15.08.1981

Авторы: Белявский, Марков, Пархоменко, Прокофьев, Тимофеев

МПК: B22D 18/02

Метки: колес, лопаточных, штамповки

...плавающее благодаря пружинным элементам 6, посредством которых он может перемещаться по вертикали. Сверху в съемиик 5 входит фигурный пуансон 7, навернутый на оправку 8 жестко закрепленную на верхней, подвижной траверсе гидропресса (не показана).П р и и е р. Перед зталла Форму нагревают ди смазывают ее рабочуюсмазкой, например машинс графитом, ЗатеМ в мавают меркури порцию жидкого сплава А 1 4 с температурой 670-680 С. Металл в форме подстуживают с образованием корки-стакана 9 с толщиной, равной расстоянию от стенки матрнць 1 до наружиого края лопатки. Затем пуансон внедряют в металл, деформируя образовавшуюся корку и выжимая жидкий металл, производят формообразование, При этом металл течет в канале, образующем лопатку, от центра...

Номер патента: 854577

Опубликовано: 15.08.1981

Авторы: Белявский, Марков, Пархоменко, Прокофьев, Тимофеев

МПК: B22D 18/02

Метки: пресс-форма

...смазанную и разогретую матрицу 2 наливают мерную порцию жидкого металла (фиг. 1). После этого верхнийцилиндр гидропресса включается надвижение вниз, при этом оправка 8с навернутым на нее пуансоном 7, входящим в отверстие съемника, двигаетсякак единое целое, сжимая пружинныеэлементы 6 и, опускаясь перекрываетматрицу 2.Жидкий металл, находящийся в матри, це, вытесняется вверх, заполняя канал, образующий тепло лопатки, поэтапно. В самом начале лопатка заполняетсяпо линии сопряжения лопатки и теплаотливки равномерно, с образованиемвоздушного пузыря в верхней части лопатки, но в момент заполнения давление составляет нвэначительную частьдавления прессования. С нарастаниемдавления воздушный пузырь сжимается,и давление в нем резко возрастает...

Номер патента: 853446

Опубликовано: 07.08.1981

Авторы: Агафонов, Иванов, Исаченко, Макарова, Марков, Соколов

МПК: G01M 1/22

Метки: баланси-ровочному, измерительное, станку

...опорных напряжений с частотой, соответствующей частоте вращения ротора,используется датчик 8 опорного сигнала и формирователь 9 опорных сигналов.Принцип формирования опорного сигналаоснован на выработке в каждом периоде вращения ротора 18 трех дополнительных импульсов, делящих периодна 4 равные части,Опорный генератор 16 непрерывно вырабатывает импульсы заполнения с постояннойчастотой.Датчик 8 опорного сигнала вырабатывает за каждый оборот ротора 18импульс, характеризующий положениеметки на роторе 18.При поступлении импульса с датчика 8 опорного сигнала на схему 10управления, последняя вырабатываетпоследовательность импульсов, которыевыполняют следующие функции,Первый импульс, по времени совпадающий с импульсом датчика 8...

Номер патента: 853156

Опубликовано: 07.08.1981

Автор: Марков

МПК: F04B 43/12

Метки: насос, перистальтический

...2. Оси вращения б роли.ков 4 расположены под углом друг к дру. гу, обращенным вершиной к оси вращения ротора 3. При этом оси вращения б роли 4 лежат в плоскости, проходящей четочки Г и В. Нормаль к этой плоскос 853156вращения роликов 4 к радиальной плоскоскости А - А. Принудительное восстановление поперечного сечения насосной трубки 2 повышает всасывающую способность насоса. Формула изобретения 1. Перистальтический насос, содержащий установленную в корпусе эластичную насосную трубку, взаимодействующую с размещенными на роторе вытеснителями и снабженную продольным буртом, расположенным на обращенной к вытеснителям образующей, отличающийся тем, что, с целью упрощения конструкции и повышения всасывающей способности, каждый вытеснитель...

Номер патента: 849550

Опубликовано: 23.07.1981

Авторы: Габалиньш, Марков, Пономарева

МПК: H04Q 3/24

Метки: абонентскихлиний, определитель, состояния

...2, выполненные в виде полупроводниковых фотодиодов, управляемых светом от светоизлучателя 3, абонентские линии 4, нагруженные на телефонные аппараты 5, преобразователь 6 постоянного напряжения, стационарную батарею 7, управляющий блок 8 АТС сканер 9, 2 п резисторов 10. Устройство работает следующим образом,При воздействии тактовых кодовых комбинаций управляющего блока 8 на выходе 15сканера 9 возникают импульсы сканирования, поступающие на один из светоизлучателей 3, адрес которого соответствует закодированному адресу абонента в группе. Светоизлучатель 3 возбуждает соответствующиефотодиоды двух контактов 2, которые открываются, т.е. контакт 2 замыкается и на время импульса подсоединяет линейный детектор 1 к абонентской линии 4,Далее...

Номер патента: 849321

Опубликовано: 23.07.1981

Авторы: Марков, Новак

МПК: H01H 13/52

Метки: микровыключатель

...опора 6 регулировочного винта 7. Рабочая пружина 8 натянута между качающимся рычагом 5 и свободным концом вспомогательного. рычага 9, другой конец которого закреплен на основании жестко или с помощью ножевой опоры.Рабочая пружина, 8, воздействующаяна качающийся рычаг 5, создает усилие на контактный рычаг 1 в точке А, осуществляя этим контактное давление подвижного контакта 2 на один из неподвижных кон тактов 3 или 4. Величина контактного давления прямо пропорциональна углу Амежду контактным рычагом 1 и качающимся рычагом 5. Угол Ы, рпределяется ходом ка849321 Формула изобретения фиа СоставителТехред А. БоТираж 784дарственного коизобретений иЖ - 35, Раушскнт, г. Ужгород ьТ.Грйкас оваКорректор Е. РошкПодписноеССР дактор Н, Пуш каз 6105/69...
