Марков

Номер патента: 1774303

Опубликовано: 07.11.1992

Авторы: Кулаков, Курленя, Марков, Яковицкая

МПК: G01V 3/00

Метки: излучения, регистрации, трещинообразовании, электромагнитного

...линий, сосредоточив их в пространство между сигнальной обмоткой и экраном, За пределами экрана происходит вытеснение потока магнитных силовых линий в окружающее пространство и формирование диаграммы направленности антенны в виде узких "лепестков". Этот эффект значительно повышает чувствительность приемного устройства, что позволяет регистрировать сигналы слабых электромагнитных полей, возникающих от прорастающих трещин. Установка на открытую часть обмотки козырька в виде рупора позволяет снизить интенсивность внутренних (задних) лепестков антенны. Этот эффект позволяет при сохранении высокой чувствительности приемной аппаратуры производить локацию места регистрации электромагнитного излученияпри трещинообразовании, общий вид, с...

Номер патента: 1773872

Опубликовано: 07.11.1992

Авторы: Кунике, Марков, Мелехов

МПК: G01R 29/08

Метки: измерителей, калибровки, магнитного, напряженности, поля

...и повышается точность проведения калибровочных измерений,Введение диэлектрического резервуара, заполненного средой во внутреннюю полость спиральных проводников, причем в боковой поверхности резервуара предусмотрено отверстие, сквозь которое вводятся калибруемые измерители напряженности магнитного поля, предназначенные для работы в указанной среде, позволяет производить их калибровку не только на воздухе, но и в среде, Ограничение на величину диаметра резервуара - неболее величины скин-слоя в среде на частоте калибровки позволяет исключить ошибкукалибровки, связанную с затуханием электромагнитного поля в среде в радиальномнаправлении.Устройство калибровки измерителейнапряженности магнитного поля содержитотрезок коаксиальной линии 1 с...

Номер патента: 1772384

Опубликовано: 30.10.1992

Авторы: Карпов, Леонов, Марков, Парфенов, Шатров

МПК: F02D 1/00

Метки: дизеля, регулятор, транспортного

...насоса. Плунжер выполнен с кольцевой полостью 34 (фиг.2) с прямой кромкой 35 регулирования начала пода и топлива и с косой кромкой 36 регулирования окончания подачи топлива. Кольцевая полость 34 соединена с надплункерной полостью 37 сверлением 38 в плунжере 19, Регулирующая втулка 18 подпружинена пружиной 39 к поворотному эксцентрику 17 и имеет наполнительное отверстие 40 и отсечное отверстие 41. В надплунжерной полости 37 установлен нагнетательный клапан 42.Регулятор работает следующим образом,Требуемый скоростной режим работы дизеля задается путем изменения положения рычага управления 26, При положении рычага управления на упоре 28 затяжка (деформация) всережимной пружины 25 минимальна и при минимальной частоте вращения равна...

Номер патента: 1772153

Опубликовано: 30.10.1992

Авторы: Марков, Матянин, Романенко

МПК: C12M 1/02

Метки: жидкости, перемешивания, ферментерам

...через две шестерни валу мешалки,Это устройство имеет очень сложнуюкострукцио для передачи нагрузки валумешалки от электродвигателя применяютсяшестерни, для изменения диаметра меалки необходимо освобождать защелки и поворачивать тот или иной стакан при помощиштурвалов, наличие в механизме изменеия диаметра мешалки червяка и червячныхколес не дает воэможности его применитьдля шестилопастных мешалок особенно весколько ярусов, наиболее широко используемых в ферментатордх при биосинтеэеан.гибиотиков,Цель изобретения - упрощение конструкции, повышенис надежности и увелеие тем самым ресурса работы.Это досгигается тем, что механизм перемещения лопастей содержит вертлкальную тягу, размещенную в полости вала,нижний участок которой соединен...

Номер патента: 1772014

Опубликовано: 30.10.1992

Автор: Марков

МПК: B60P 3/40

Метки: древесины, перевозки, погрузки, средство, транспортное

...управления гидроцилиндрами включены дроссели 13, гидроразьемы 14 и гидроклапан 15, рычаг управления которым оборудован вилкой 16. В зев вилки входит конец 17 рукоятки 18, которая установлена с возможностью вертикального перемещения в скобе 19, жестко закреплечной на поворотной платформе и подпружинена относительььо нее пружиной 20.Работает транспортное средство следуьощим образом.Перед началом движения рукоятка 18 удерживается пружиной 20 в верхнем положении, Вилка 16 находится в одном из крайних положений ьфиг. 4), гидроклапан 15 открыт.При заготовке леса срезанные деревья путем поворота платформы 2 переносятся захватным устройством 5 в накопитель и укладываются на коник 8, Зажимные эле 1772014менты 9 открыты, После того, как...

Номер патента: 1771821

Опубликовано: 30.10.1992

Автор: Марков

МПК: B06B 1/14

Метки: возбуждения, колебаний

...траекториям, С увеличениемзагрузки вибрационной машины устройствоувеличивает амплитуду колебаний рабочегооргана, Все это расширяет его эксплуатаци 10 онные воэможности по совершенствованиютехнологических процессов в вибрационных машинах,На фиг. 1 изображено устройство длявозбуждения колебаний, общий вид; на фиг.15 2 - оно же в одном из рабочих положений,общий вид.Устройство для возбуждения колебанийсодержит корпус 1, выполненный с возможностью крепления на нем стола или непос 20 редственно рабочего органа вибрационноймашины, и параллельно расположенные валы 2, 3, связанные с редуктором и установленные вместе с ним на неподвижномосновании 4. В корпусе 1 размещены втулки25 5, 6 с возможность вращения относительнокорпуса вместе с...

Номер патента: 1770450

Опубликовано: 23.10.1992

Авторы: Волк, Герасимова, Марков, Плотникова, Слонова

МПК: C25C 1/06

Метки: водных, концентрирования, металлов, растворов, солей

...- . 5000 А/м, Граница раздела зон2раствора по концентрациям наступила через 30 минут - 2 см от катодного электрода, Подавая электролит в электролизную ванну со скоростью = 0,11 мл/мин, получаем концентрирование раствора по Мо(ЧЦ, выходящего с анодной части ванны в количестве по Мо(И) - 123 г/л; в то время как с катодной части ванны выход раствора по МоЧ 1) - 20 г/л в проточном режиме. П р и м е р 4. В электролизную ванну высотой 10 см, на расстоянии 1 см вниз от залитого в ванну электролита, располагаем горизонтально оба электрода (платиновый катод и титановый - анод), Соответственно в анодную и катодную части ваны. Через электролит, содержащий в 2 моль/л карбонатно-аммиачном растворе МоВ), с концентрацией 96 г/л пропускаем ток 1 = 15...

Номер патента: 1770065

Опубликовано: 23.10.1992

Авторы: Марков, Савинова, Святов

МПК: B22D 18/02

Метки: давлением, кристаллизацией, литья, отверстиями, отливок, сквозными

...общий вид;фиг. 2 - операция прессования;фиг. 3 - операция выталкивания отливки,На монтажной плите 1 установлена матрица 2, в которой находится металлическийстержень, выполненный в виде обоймы 3,одновременно являющейся дном матрицысо вставкой 4, на наружной поверхности которой профрезерованы вертикальные каналы, Через дно матрицы проходят стойки 5толкателя, связанные с нижним цилиндромгидропресса, Под пазами стержня закреплена сливная воронка 6. Над матрицей, соосно с ней, на переходнике 7 установленпуансон 8 с крышкой 9, жестко закрепленной на пуансоне 8, В пуансоне 8 выполненканал 10 подачи охлаждающей жидкости.Внутри пуансона 8 расположен вкладыш 11с полостью и впускным отверстием 12 и пружина 13. Охлаждение порции жидкого металла 14...

Номер патента: 1768947

Опубликовано: 15.10.1992

Авторы: Воронец, Головнев, Марков, Ситников, Татаркин

МПК: G01B 7/28

Метки: поверхностей, топографии

...или поступательное перемещение (плоские поверхности) со скоростью Ч Щупу сообщают колебания, например гармонические, амплитуду которых задают равной половине ширины измеряемого участка В (см, фиг.1), с частотой и. Частоту колебаний и и период Т предварительно определяют по зависимости;1 ЧТ 1(1) где Ч - скорость перемещения детали относительно щупа, м/с,- длина измеряемого участка, мм; К - количество точек необходимых для аппроксимации.Скорость перемещения детали относительно щупа, для плоских деталей известна из характеристики прибора на котором производят профилографирование, для цилиндрических деталей рассчитывают по зависимости:д Д ( Дп(2)10005 где О - диаметр детали, мм;пп - частота вращения детали (по паспорту прибора),...

Номер патента: 1768379

Опубликовано: 15.10.1992

Авторы: Бизяев, Керножицкий, Марков, Чалкин

МПК: B25D 3/00

Метки: инструмент, ручной, ударный

...упора выступа 7 хвостовика 2, шары 4 и ролики 5, а также боек 6 закреплены в корпусе накидными гайками 8 и 9,Для возврата бойка 6 в исходное состояниепосле удара между бойком и корпусом и бойком и накидной гайкой 9 установлены упругие прокладки 10 и 11, например, из резины, а снаружи корпуса 1 размещеноупругое покрытие 12, например, из резины,Для повышения эффективности передачи удара между входящими в корпус 1 частью бойка 6 и ближайшим к ней шариком устанавливается небольшой зазор д с помощью поджатия, а затем на полоборота или на один оборот накидной гайки 9.Устройство снабжается комплектом различных рабочих органов 3, например, пробойниками, долотами, стамесками и т.д., чторасширяет область примененияИнструмент работает следующим...

Номер патента: 1768178

Опубликовано: 15.10.1992

Авторы: Бугров, Козлов, Марков

МПК: A61B 17/12, A61M 25/00

Метки: диагностики, синуитов

...выводное отверстие и становится видимым через оптическую систему оториноларингофиброскопа, Затем оториноларингофиброскоп подводят последовательно к вь 1 водным отверстиям остальных пазух исследуемой половины носа, Из пазух, в которых было зафиксировано патологическое содержимое, через аспирационное отверстие оториноларингофиброскопа производят отбор содержимого и анализ.5 10 15 20 25 30 35 40 45 50 55 П р и м е р 1. Больная с диагнозом: Обострение левостороннего хронического гнойного синуита,Больная предъявляла жалобы на гнойные выделения из левой половины носа, головную боль, затруднение носового дыхания,При передней риноскопии слева, слизистая оболочка отечна, гиперемирована, Отделяемого в полости носа нет, При задней риноскопии...

Номер патента: 1768141

Опубликовано: 15.10.1992

Авторы: Козлов, Марков

МПК: A61B 17/12, A61B 17/24

Метки: лечения, синуитов

...передвижной баллон, изолирующий полость носа со стороныноздри. В баллоне выполнен паТрубок, по которому производят отсос и подачу контрастных и лекарственных веществ. 1 ил,Устройство работает следующим образом.После анестезии и анемизации слизистой оболочки исследуемой половины носа 2 ф 6-ным раствором дикаина с добавлением адреналина(1 капля 0,1%-ного раствора ад- Ч реналина на 1 мл 2 ф-ного раствора дикаи- СЬ на) полость носа очищают путем 0 О высмаркивания. По нижней части общего д носового хода устройство вводят в полость Д, носа до носоглотки, При этом баллон 5 устанавливают путем перемещения по трубке 1 (для лучшего закрепления баллона трубка . может иметь гофры с шагом 2-3 мм) в преддверие носа в соответствии с...

Номер патента: 1767465

Опубликовано: 07.10.1992

Авторы: Барков, Марков, Мызников, Нечаев, Романенко, Чередников

МПК: G02B 7/198

Метки: оптических, элементов, юстировки

...надежность устройств за счет лены сферическая шайба 5, тарельчатая большого количества сложных кинематиче пружйна 6 и прижимная гайка 7, На конце ских связей, стержня 4 жестко закреплена шаровая голоЦелью изобретения является повыше- вка 8, контактирующая с регулировочныминие надежности устройства при упрощении . винтами 9, установленными на корпусе 10.конструкции. ; " " . -Юстировку оптического элемента 1 осуПоставленная цель достигается тем, что 10 ществляют путем поворота регулировочныхустройство, содержащейподвижное осно- винтов 9, При этом подвижное основание вание, по центру которого на оси располо вместесоптическимэлементом 1 осущестжена сферическая опора, контактирующая с вляют поворот по сферической вогнутой по; неподвижным...

Номер патента: 1767464

Опубликовано: 07.10.1992

Авторы: Барков, Марков, Мызников, Нечаев, Романенко, Чередников

МПК: G02B 7/198

Метки: оптических, элементов, юстировки

...и установленными между тов 5, устанавливаются винты грубой регулировочными винтами и краем упругого регулировки 6.кольца; оправа выполнена в виде сфериче Посредством винтов грубой регулировской тарелки, сопряженной со сферической ки 6, упирающихся в поверхность сферичеповерхностью, предусмотренной на внут- ской оправы 2, устанавливается ренней поверхности корпуса, при этом уп-предварительное положение оптического ругое кольцо связано с поверхностью элемента в шаровом шарнире оправа-конус.оправы посредством регулировочных вин Далее с помощью винтов точной регулировтов. Сопоставительный анализ с прототи- кй.7 осуществляется окончательное точное пом позволяет сделать "вывод, что фиксирование юстируемогоэлемента втреперечйсленные выше...

Номер патента: 1767018

Опубликовано: 07.10.1992

Авторы: Алешечкина, Ермакова, Ефимов, Ларионова, Марков, Шухат

МПК: C22C 38/48

Метки: сталь

...к дну емкости, его продольнаяось расположена от боковой стенки емкостисо стороны топки на расстоянии, равном (0,3 - 0,4) , где 3 - длина жаровых труб, причем выходной патрубок циркулярного насоса и трубопровод подачи битума сообщены поперечном сечении емкости составляет 0,25 - 0,30 длины окружности емкости.На фиг.1 изображен продольный разрез устройства; на фиг.2 - вид в торец на фиг.1,Устройство для нагрева и обезвоживания битума содержит емкость 1, пароотделитель 2, испарительный лист 3, расположенный под пароотделителем под углом 4-5" к горизонтальной плоскости в сторону жаровых труб 13 и выполненный в виде листа, его поверхность конгруэнтна расположенной над ним внутренней поверхности емкости 1, причем длина испарительного листа...

Номер патента: 1766992

Опубликовано: 07.10.1992

Авторы: Гаврилова, Горячкин, Китай, Корсунский, Кропачев, Линдт, Марков, Нафталь, Резвушкин, Розенберг, Сухобаевский, Шестакова

МПК: C22B 3/04

Метки: концентратов, натрийсодержащего, передела, переработки, пирротинсодержащих, полиметаллических, серного, слива, совместной

...а серы э элемейтную, продолжительности процесса в 1,15-1,70 согласно предложенному способу натрий- раза достигается при предварительном под: содержащийслив серногопередела подсис- кислении натрийсодержэщего раствора до . ляют до рН 1-4 иподают на выщелачивзние рН 1-4 и его расходе на выщелачивании в в количестве, обеспечивающем расход на пересчете на натрий не более 25 кг/т пирротрия не более 25 кг нэ тонну перерабатыва- тинового концентрата. Уменьшение кислотемого концентрата. ности слива до рй 4 приводит к повышениюПредложенный способ осуществляютостаточной концвнтрации натрия в раство- следующим образом. -:- ре и продолжительности процесса. ПовьшеНэвеску пирротинового концентрата 20 ние степени подкисления дорН 1 приводит загружали...

Номер патента: 1766848

Опубликовано: 07.10.1992

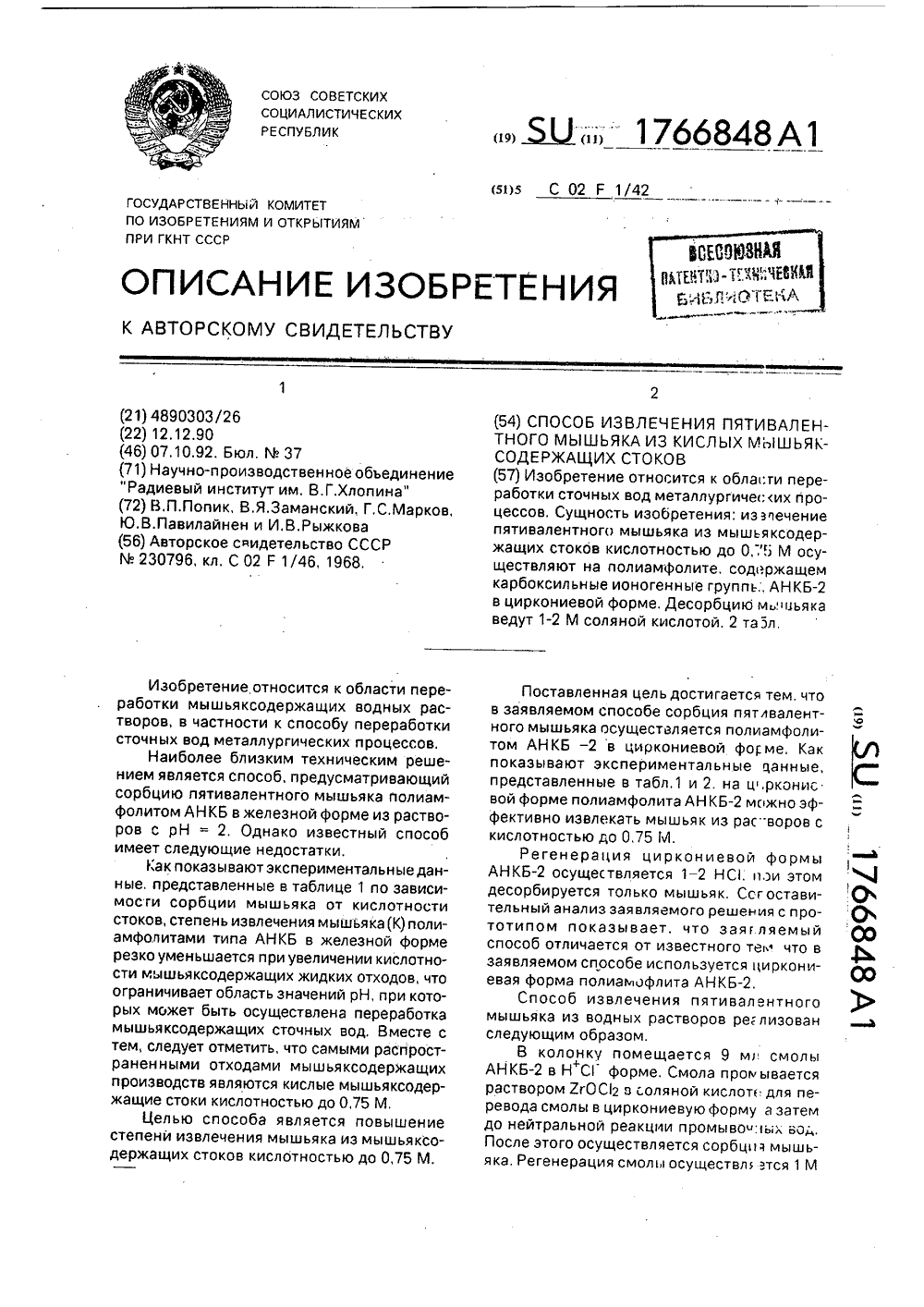

Авторы: Заманский, Марков, Павилайнен, Попик, Рыжкова

МПК: C02F 1/42

Метки: извлечения, кислых, мышьяка, мышьяксодержащих, пятивалентного, стоков

...м е р 1. На сорбцию подают растеор состава: Аз(/) в виде арсената - 500мг/л О ) = 30 г/л, 0,25 М НС..Условия, проведения сорбции: объемсмолы 2 г - АНКБ - 2 в колонке - 9 мл, температура 20 С, время контакта при сорбции 1 10час, объем раствора; пропущенного черезколонку, 480 мл. При этом концентрациямышьяка в растворе после сорбции1 мг/л,Емкость смолы по мышьяку 26,6 мг/л смолы, 15Условия проведения десорбции: составдесорбирующего раствора - 1 М ХС 1, объемдесорбирующего раствора - 10 колоночныхобъемов, время контакта - 1 час, Количествомышьяка сорбировалось 240 мг, количество 20мышьяка десорбированного 237,8 мг. Процент выделения мышьяка - 99,1%.П р и м е р 2. На сорбцию подают рас-.твор состава: Аз(Ч) в виде арсената - 500мг/л О 3= 30...

Номер патента: 1765745

Опубликовано: 30.09.1992

Авторы: Бирюков, Гусев, Захаров, Коротков, Марков, Меньшиков, Федосеев

МПК: G01N 1/10

Метки: жидкого, отбора, проб, чугуна

...из металла, например, из стали, имеющих углубления 2, в которых размещена П-образная вставка 3, В горизонтальной стенке 4 П-образной вставки выполнено отверстие 5, соединяющее внутреннюю часть 6 вставки с прибыльной надставкой 7, В половинках изложницы выполнены углубления 9, которые вместе с боковыми стенками 9 П-образной вставки образуют камеры 10 формирования проб, Внутри П-образной вставки размещен металлопровод 11, в качестве которого может быть использована трубка из кварцевого стекла, Внутренняя часть 6 П-образной вставки 3 и камеры 10 фрмирования проб соединены вырезами 12, которые могут быть выполнены как в половинках изложницы (фиг.2), так и в самой вставке (фиг,З), В верхней части камер 10 формирования проб расположен выпоры...

Номер патента: 1765423

Опубликовано: 30.09.1992

Авторы: Марков, Хершберг, Черней

МПК: E21C 45/00

Метки: отложениях, проходки, рыхлых, скважин, шельфа

...2 з.п.ф-лы, 2 ил.поверхность, описанная образующей АВ, увелйчивается. Высокоскоростной поток, стабилизированный успокоителем 8, жестко закрепленным в корпусе эжектора 4, взаимодействия с расположенными под углом к потоку лопатками 7 рабочего колеса турбины 5, приводитего во вращение, При этом лопатки 7 перекрывают с переменным сечением секторообразные окна 11 упорного стакана 10 как по площади, так и по месторасположению их, Такое периодическое торможение участков высокоскоростного потока вызывает автоматическое возникновение каскада высокочастотных гидравлических ударов со значительным местным повышением напора, Образовавшаяся в результате гидравлического разрушения забоя пульпа по межтрубному пространству, образованному...

Номер патента: 1765421

Опубликовано: 30.09.1992

Авторы: Марков, Хершберг, Черней

МПК: E21C 45/00

Метки: бур, гидромониторный

...расположены по спирали, при этом диаметры выходных сечений различные.Гидромониторный бур работает следующим образом.Высокоскоростной поток из высоконапорного става 1 через внутреннюю полость верхнего стакана 3 поступает на рабочее колесо турбины 6, Взаимодействуя с расположенными под углом к потоку лопатками 7, приводит во вращение гидромониторные насадки 8, Высокоскоростные струи, истекающие из насадок 8, двигаясь поступательно относительно торца нижнего стакана 11 по спирали, периодически перекрываются торцовыми гранями радиальных перемычек 21. При этом, если диаметр выходного сечения струй меньше или равен толщине перемычки В, струи работают в импульсном режиме, а при превышении названного размера - в пульсирующем, что положительно...

Номер патента: 1765295

Опубликовано: 30.09.1992

Авторы: Завируха, Марков

МПК: E02B 17/00

Метки: зоны, искусственный, морской, остров, прибрежной, улучшения, экологии

...постель 2, Предварительно подготовленные на полигоне оболочки 1 и 3, изготовленные из гидротехнического бетона, обладающего высокой способностью к обрастанию (класс прочности не выше В 25 - ВЗО), доставляют к месту сооружения острова плавсредством, Оболочку 1, имеющую наружный диаметр 10 м, а внутренний 9,2 м заглубляют в каменную постель на глубину около 0,5 м. Производят отсыпку грунта на 0,5 м ниже верхнего торца оболочки. На этом грунтустанавливают оболочку 3, имеющую наружный диаметр8,7 м. Образовавшийся в результате ступенчатый стык 4 обеспечивает прочность на5 сдвиг от воздействия волновых и других горизонтальных нагрузок. Кроме того, наличие такого стыка создает дополнительнуюэкологическую зону для обитания организмов-фил ьтратов...

Номер патента: 1763513

Опубликовано: 23.09.1992

Авторы: Алешечкина, Алюшин, Борисов, Горячев, Марков, Павлов

МПК: C22C 38/50, C22C 38/58

Метки: сталь

...должного эффекта, повышение его содержания свыше верхней границы не дает существенного прироста свойств. Сталь дополнительно содержит ниобий в количестве 0,04-0,1 ф . Титан, ниобий и ванадий образуют дисперсные карбиды типа МС, значительно упрочняющие сталь. Эти элементы способствуют получению мелкозернистой структуры за счет барьерного действия частиц карбидов при высокотемпературном нагреве, тем самым повышая ударную вязкость, снижая температуру вязко-хрупкого перехода и одновременно повышая предел текучести. Повышение содержания титана, ниобия и ванадия выше верхней границы, увеличивая прочность, снижает пластичность и вязкость при отрицательных температурах, При содержании этих элементов в стали меньше нижних пределов не...

Номер патента: 1762208

Опубликовано: 15.09.1992

Авторы: Зайцев, Кичкарь, Марков, Насибов

МПК: G01N 25/62

Метки: психрометр

...проницаемости влажного тела от активности воды, находящейся в этом теле, емкость указанного конденсатора будет полностью определяться активностью воды или, что тоже самое, влажностным состоянием чехла мокрого термометра, В качестве регулирующего органа в контуре стабилизации выступает впрыскивающее устройство, патрубок которого подсоединен к внутреннему слою двухслойного чехла задающим элементомпри этом является источник опорного напряжения, Таким образом, принятые технические решения обеспечивают работу психрометра с постоянным влагонасыщенным состоянием чехла мокрого термометра независимо от условий измерений, вследствие чего температура последнего на протяжении всего процесса измерений остаетсяравной температуре...

Номер патента: 1762151

Опубликовано: 15.09.1992

Авторы: Копытков, Марков, Нефедьев

МПК: G01N 1/02

Метки: бурав, взятия, древесины, керна

...этом отверстии экстрактора, который не вынимают при получении керна, а также изготовление защелки в виде подпружиненной кнопки и снабжение бурава шомполом приводит к удобству в эксплуатации.На фиг, 1 приведена конструкция заявляемого бувара; на фиг. 2 - конструкция заходной части экстрактора; на фиг, 3 - конструкция бурава с овальным отверстием в корпусе.Бурав состоит из трубчатого корпуса 1, на поверхности которого выполнена режущая головка 2 и хвостовик 3. Внутри корпус имеет отверстие 4, начальная часть этого отверстия выполнена конической 5, С помощью хвостовика 3 корпус 1 крепится в рабочем положении к футляру-воротку, Для этого в последнем выполнено соответствующее форме хвостовика (многогранное) отверстие 7 и установлена...

Номер патента: 1761601

Опубликовано: 15.09.1992

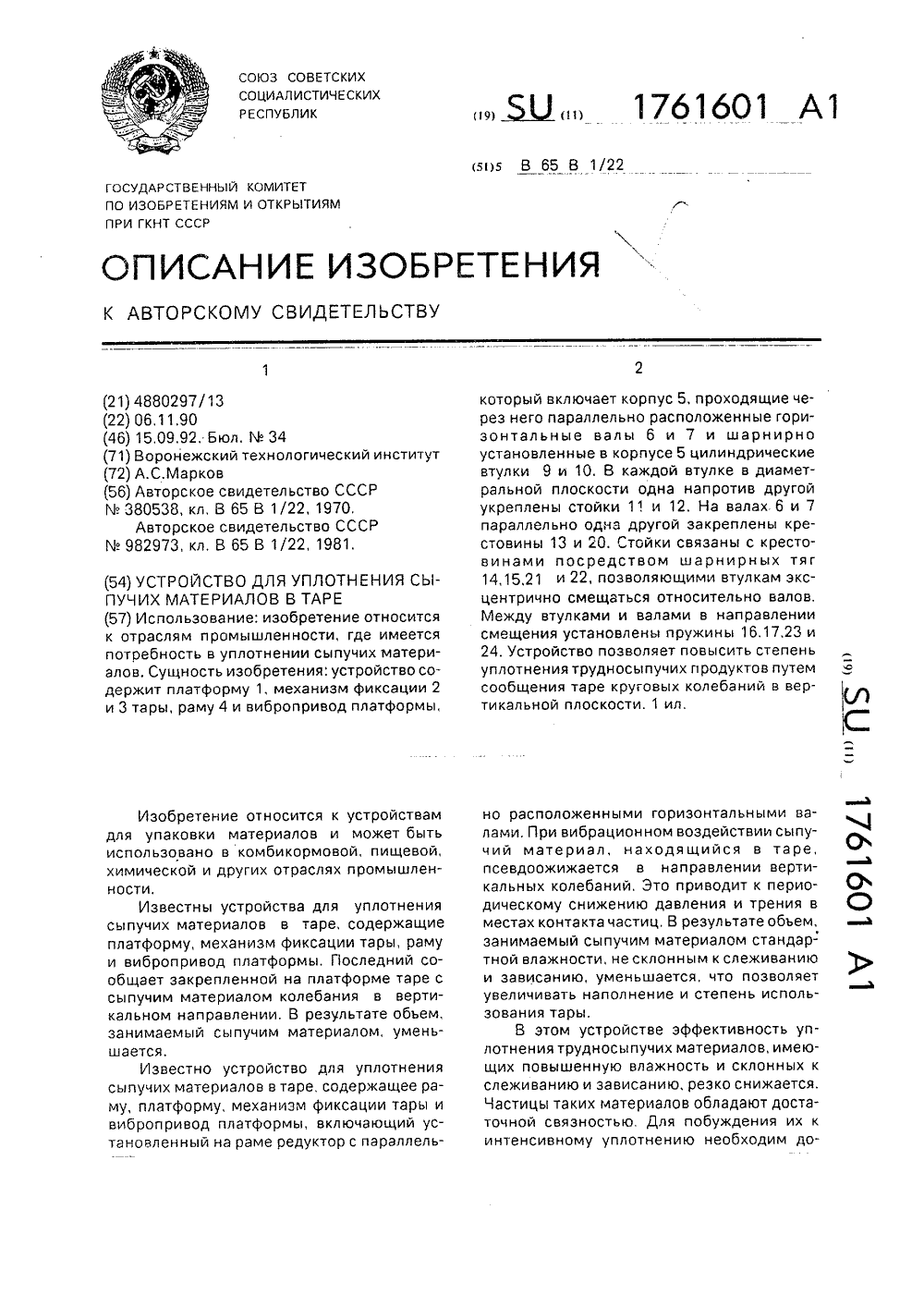

Автор: Марков

МПК: B65B 1/22

Метки: сыпучих, таре, уплотнения

...закреплена крестовина 13, концы которой соединены со стойками 11, 12 шарнирными тягами 14, 15, позволяющими эксцентрично смещаться втулке 9 относительно вала 6. Между втулкой 9 и валом 6 в направлении смещения установлены пружины 16, 17. Цилиндрическая втулка 10 выполнена с внутренним отверстием, большим, чем диаметр вала 7, и снабжена внутри стойками 18, 19, укрепленными одна напротив другой в диаметральной плоскости. На валу 7 перпендикулярно его оси вращения и параллельно крестовине 13 жестко закреплена крестовина 20 концы которой соединены со стойками5 10 15 20 25 30 3540 45 50 55 ускорение, поэтому на них кроме гравитационныхсил действуютсилы инерции. Последние, будучи постоянными по величине, периодически меняются по направлению в...

Номер патента: 1760500

Опубликовано: 07.09.1992

Авторы: Барков, Марков, Мызников, Нечаев, Романенко, Чередников

МПК: G02B 7/198

Метки: оптических, элементов, юстировки

...на конце стержня и подпружиненной вновь введенным стопорным винтом, двумя шарами, размещенными в корпусе с возможностью контактирования с 15 поверхностями сухаря и поверхностями корпуса, параллельными соответствующим осям Х и У и соответствующими регулировочными винтами, двумя тарельчатыми пружинами, установленными навстречу одна к 20 другой, размещенными на стержне между вновь введенными прижимной гайкой и сферической шайбой, сопряженной с поверхностью корпуса,На фиг. 1 представлено устройство для 25 юстировки оптических элементов; на фиг, 2 - разрез А-А на фиг. 1.Устройство для юстировки оптических элементов состоит из оптического элемента 1, установленного в оправе 2, в центре кото рой жестко установлено сферическое основание 3 с...

Номер патента: 1760498

Опубликовано: 07.09.1992

Авторы: Барков, Марков, Мызников, Нечаев, Романенко, Чередников

МПК: G02B 7/00

Метки: юстировочное

...выполненный в виде фланца с юстировочными винтами, снабжено хвостовиком и установленными на нем сферической шайбой и подпружиненной контрящей гайкой. фланец которой выполнен с коническим отверстием под сферическую шайбу и связан с мембраной,Морге орректор Заказ 3186 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 1 р ственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,поср-.;дством хвостовика, установленного на мембране.На чертеже представлена принципиальная схема юстировочного устройства,Юстировочное устройство состоит из 5 неподвижного фланца 1, мембраны 2, жестко связанной с мембраной оправы 3 для регулируемого элемента 4, юстировочных кппав 5...

Номер патента: 1760497

Опубликовано: 07.09.1992

Авторы: Барков, Марков, Мызников, Нечаев, Романенко, Чередников

МПК: G02B 7/00

Метки: оптических, элементов, юстировки

...винтов по осям Х и У, а ось хвостовика находится в геометрическом центре треугольника, образованного осями упора и винтов грубой регулировки по осям Х и У, упор расположен между корпусом и держателем.На фиг. 1 представлена схема устройства для юстировки; на фиг. 2 - разрез А-А на фиг. 1,Устройство для юстировки оптических элементов содержит держатель 1 оптического элемента 2, установленный на нем хвостовик 3 с пружиной 4, стопорящей гайкой 5, сферической прокладкой 6 и конической шайбой 7, причем на хвостовике 3 установлен корпус 8, на котором закреплен упор 9, две упруго связанные пластины 10 с винтами грубой 11, 12 и точной 13, 14 юстировки соответственно по осям Х и У и штифт 15,Устройство работает следующим образом.При вращении...

Номер патента: 1758634

Опубликовано: 30.08.1992

Авторы: Вахрушев, Марков, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 19/18, G06F 11/00

Метки: контролем, модуль, программный, управляющий

...БПМ 1рассматриваемого модуля в этот момент считывается МК формата Ф 1). Очередной тактовый импульс увеличиваетсодержимое счетчика 9 в рассматриваемом модуле до критического значенияУкр,кор., соответствующего режимукороткой проверки, Дешифратор 10 прнпоступлении на его вход с выходасчетчика 9 кода, соответствующегоУкр.кор., формирует единичный сигнална своем первом 10 1 выходе. Т,к,триггер 12 вида проверки при короткой проверке находится в нулевомсостоянии, то на выходе коммутатора15, с появлением единичного сигналана выходе 10. 1 дешифратора 10, также появляется единичный сигнал - сигнал Проверка". Этот сигнал поступает на К-вход 1 К-триггера 11, и рвыйвход элемента И 17, второй адресныйвход мультиплексора 4 адреса, второйвход элемента...

Номер патента: 1758240

Опубликовано: 30.08.1992

Авторы: Аганин, Булочник, Коровкин, Марков, Разумняк, Ткаленко

МПК: E21D 23/00

Метки: комплектно-агрегатной, крепи, механизированной, секция

...элементы 13 вступают во взаимодействие с внутренними плечами рычагов 14; создавая по бокам секции пару сил, благодаря которым нижняя база - основание 1 самоустанавливается и стабилизируется относительно направляющих балок 5, а следовательно, и базы-конвейера 22 с частичным приподъемом передней части основания секции 1 над почвой (восстанавливающий момент Мн на фиг.8),При передвйжке секции с активным подпорам перекрытия к кровле и изменении высоты секции крепи, которое приводит к изменению наклона гидростоек, в них могут возникать неблагоприятные изгибающие напряжения в плоскости продольной оси секции из-за того, что усилия передвижки прилагаются к основанию секции в направлении к забою, а сила трения перекрытия о кровлю - в...
