Номер патента: 1692996

Опубликовано: 23.11.1991

Авторы: Лосев, Недобачий, Хрипко, Чапчиков

МПК: C08J 5/16, C08K 13/04, C08L 27/18 ...

Метки: антифрикционная, композиция

...300 м /ч,Технология приготовления композицийследующая,Компоненты смешивают в смесителе наустановке типа ЭМИ. Процесс смешенияосуществляют в электромагнитном поле спомощью ферромагнитных тел, Затем смеси просушивают при 150 ОС в течение 2 ч иподвергают прессованию в пресс-формепри удельном давлении РМПа в таблетки, Спрессованные таблетки помещают, вэлектрическую печь, где производят их спекание при 380+ 10 С. В дальнейшем таблетки подвергают механической обработке натокарном станке до получения образцов диаметром 20 мм и высотой 25 мм для проведения сравнительных испытаний,Испытания приготовленных образцовпо определению коэффициента трения безсмазки проводят на машине трения типа1692996 Известная композиция Компоненты Содержание...

Номер патента: 1692946

Опубликовано: 23.11.1991

Авторы: Войнич, Вольман, Герасимович, Иосилиани, Кухолев, Лебедев, Лосев, Масловская, Олейник, Потоцкая, Цодова

МПК: C02F 1/28

Метки: вод, красильного, производства, сточных

...СПОСОБ ОЧИСТКИ СТОЧНЫХ ВОД КРАСИЛЬНОГО ПРОИЗВОДСТВА (57) Изобретение относится к способам очистки сточных вод с использованием адсорбентов и может быть использовано для очистки сточных вод красильного производства. Целью изобретения является повышение степени очистки и удешевление процесса. Для осуществления способа очистку сточных вод от красителей ведут при их контактировании с адсорбентом, отработанным в процессе очистки капролактама анионитом АВ, При этом цветность сточных вод снижается в 3-12 раэ, химическое потребление кислорода в 5-15 раз. 1 табл,мас.ч,; вода после крашения 20; вода после закрепления 5; вода после дубления О,З; во-, да после промывки мыльно-содовым раствором 12, В качестве красителей использовали прямой алый,...

Номер патента: 1688232

Опубликовано: 30.10.1991

Авторы: Гладышев, Лосев, Чугаев

МПК: F02D 31/00, G05D 13/62

Метки: внутреннего, двигателя, оборотов, регулятор, сгорания, числа

...схема регулятора цисла оборотов ЛВС.Регулятор содержит механическийдифференциал 1, о)1 на из шестеренкоторого соединена с валом регулируемого двигателя 2 а вращение кдругой шестерне дифференциала передается через электромагнитную муфту3, ведущий вал которой связан с коленчатым валом регулируемого ЛВС.Причем скорость вращения ведущегоВала муфты превышает скорость вращения шестерни дифференциала привоДящейся во вращение непосредственно от коленчатого вала ЛВС цто обесйечивается с помощью редуктора, Води ло дифференциала связано с регулирующим органомЛВС. Тахогенератор 5,соединенный с ведомым валом электромагнитной муфты, вместе с элементом6 сравнения образует контур стабилиЗации частоты вращения ведомого валаэлектромагнитной...

Номер патента: 1684902

Опубликовано: 15.10.1991

Авторы: Васенин, Волков, Исаков, Крутилин, Лосев, Назарчук, Плугатарь, Ращепкин

МПК: H02P 7/68, H02P 7/74

Метки: электропривод

...на выходе неуправляемого мостового 25 выпрямителя 13;Осрз - значение выпрямленного напряжения на выходе неуправляемого мостового выпрямителя 14 при Яз = 1,Яд - текущее значение скольжения дви гателя 12 электроприовда 3, ТогдаОди 15с .э,3ф.с.2 35Ои 15 - Ос 3 ф.с.З = ф 16ис.э.АНаЛИЗ ВЫРажЕНИй ДЛЯ ТОКОВ ф.с.2 Иф,р,з показывает, что распределение тока парэметрического стабилизатора 16 тока между статорными обмотками двигателя 6 электропривода 2 и роторными обмотками двигателя 12 электропривода 3 определяется соотношением выпрямленного напряжения на входе инвертора 15 и выпрямленного напряжения на выходе неуправляемого мостового выпрямителя 14.Таким образом, установкой фиксированного угла управления инвертором 15 добиваются...

Номер патента: 1684148

Опубликовано: 15.10.1991

Авторы: Лосев, Полевой, Чубаров, Яковлев

МПК: B61L 29/22

Метки: переездной, сигнализации

...элемента ИЛИ-НЕ 21 - логический нуль, на выходе инвертора 22 - логическая единица, Триггер(23) переключится и сработает исполнительный элемент 24. Если скорость поезда будет велика, то логический элемент 13 может не включиться, так как пока поезд достигнет датчика 2, конденсатор интегрирующей цепочки 9 успеет разрядиться,Так как датчики 3 и 4 расположены ближе друг к другу, чем датчики 1 и 2, то сработает логический элемент 14 и включится исполнительный элемент 24,При еще меньшей скорости сработают элементы 15 и 16.Возможно очень медленное прохождение поезда с остановками. Для исключения его проследования введем дополнительный одиночный датчик 25. Устройство для коммутации цепей автоматической переездной сигнализации может быть...

Номер патента: 1683842

Опубликовано: 15.10.1991

Авторы: Вакулевич, Данилов, Дейнеко, Кириличев, Лосев, Мужевика, Сердечный, Цыганков, Шубина

МПК: B21D 22/20, G01N 3/28

Метки: листового, металла, оценки, штампуемости

...с направлениями осей экстремальных значений аниэотропии механических свойств испытуемого металла до разрушения (до образования трещины, видимой на просвет),овышение то це аж раз я щим обоб осуществляется с разом.Из испвырезаютс восемью оложеннымиаметр кот Металла й формы но распоиями, ди- азмерам ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ОЦЕНЕТАЛие отениеминост И ШТАМПУЕМОСТИ ЛАосится к обработке и может быть испольоении при оценке ытуемого листового образец произвольно тверстиями, равномер по окружности отверс орых соответствует ф)ю В 21 О 22/20, 6 01 й 3/28 в к направе точности риближенияии образца ической дедвухосного о при глубоов картеров ей, Повышеигается тем, ких свойствтам одного ил.т,е. в...

Номер патента: 1682360

Опубликовано: 07.10.1991

Авторы: Банковский, Войтов, Караевский, Кунец, Лосев, Рассказов, Сидоренко, Цыбулько

МПК: C08B 37/10

Метки: гепаринсодержащего, переработки, сырья

...нения; р 1. 2 кг нативной мукозы бораторный автоклав, снабм днищем из нержавеющей щими дренажную систему, емкостью для сбора маточи жира, теплообменником,ей, емкостью для сбора кондом в атмосферу.крывают крышкой, герметиают мешалку, поднимают при переработке мукоэы - слизистой оболочки отдела тонкого кишечника свиней, овец, крупного рогатого скота, а также легких и печени животных. Изобретение позволяет повысить до 100 (по сравнению с 44 по известному способу) содержание гепарина в целевом продукте эа счет того, что исходное сырье подвергают обработке в . автоклаве при 130 С, давлении 2,7 атм, в течение 30-35 мин с последующей сушкой в автоклаве при давлении 0,27 - 0,66 атм, 60 - 100 С, в течение 1-5 ч. Срок хранения продукта в...

Номер патента: 1681754

Опубликовано: 07.10.1991

Авторы: Гриднев, Климов, Ковалев, Лосев

МПК: A01C 11/02

Метки: посадки, черенков

...посредством пальца 13 контактирует с толкателем 8, На задней по ходу движения стенке трубопровода 5 выпогаена вертикальная прорезь с окном 14 для прохождения толкателя 8 и черенка 15. Для возврата трубопровода 5 и толкателя 8 в исходное положение имеется пружина 16, Междуошником 4 и трубопроводом 5 установлен ограничитель 17. Ограничитель 17 и тяга 12 выполнены регулируемыми по длине, Трубопровод 5 соединен шарниром 18 с сошником 4. На трубопроводе со стороны действия пальца 13 выполнен паз.Машина работает следующим образом, При вращении диска 1 сажальщик, находящийся на машине (место не показано), вкладывает черенки 15 в радиальные емкости 2, По мере вращения диска 1 черен ки 15, расположенные в емкостях 2, переворачиваются на 1800,...

Номер патента: 1680122

Опубликовано: 30.09.1991

Авторы: Краснов, Лосев, Чернов

МПК: A61B 17/56

Метки: лечения, стопы, эквинусной

...спастический нижний парапарез средней степени тяжести,16 ЯО 122 Составитель А, СкороглядовТехред Ы,Моргентал Корректор Э, Лончакова Редактор Н. Швыдкая Заказ 3253 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 сгибательно-приводящие контрактуры тазобедренных суставов, сгибательные конрактуры коленных суставов.Больная передвигалась с помощью костылей, При ходьбе опиралась на дистальныеотделы стоп.Обьективно; обе стопы находятся в эквинусном положении, Объем движений в голеностопных суставах резко ограничен -сгибание 160, разгибания 195. Сила мышцразгибателей стоп 3 балла, При...

Номер патента: 1678317

Опубликовано: 23.09.1991

Авторы: Бабинков, Ипполитов, Лосев

МПК: A61B 5/05, A61B 5/053, A61N 1/18 ...

Метки: больных, миастенией, тимэктомии, эффективности

...Составитель И, МалемукаРедактор В, Бугренков Техред М.Моргентал Корректор О. Ципле Заказ 3157, Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 П р и м е р 2. Воробьева А.Ф, 46 лет. Генерализованная миастения средней тяжести, При поступлении выявлены; атоэ, двоение предметов, грубая слабость скелетной мускулатуры, дыхание и речь затруднены, Принимала 6 - 8 таблеток калимина без полной компенсации, При рентгеноскопии выявлена гиперплазия вилочковой железы. Произведена тимэктомия, При исследовании получены следующие показатели (исследовалась плечелучевая мышца). До операции средняя...

Номер патента: 1676117

Опубликовано: 07.09.1991

Авторы: Александров, Воробьев, Железнов, Иванов, Кадзов, Лосев, Распопов, Сенькин

МПК: H05F 3/02

Метки: молниеприемник

...изменения поражаемости молниеотвода ниже вершины фнв от высоты макета й в промехутке длиной 10 м,Как видно из зависимости (фиг,2), вероятность поражения ниже вершины фнв исследованных молниеотводов возрастает сувеличением их высоты, достигая максимального значения при и 3-3,5 м.Зависимости ;фиг,2) показывают, чтопоражаемость ниже вершины исследованных молниеотводов весьма незначительнапри некоторой минимальной высоте макета,зависящей от размеров его молниеприемника, Так одиночный стержневой молниеотвод при и=;,5 м поражается ниже вершиныс вероятностью фв =О,О 45,молниеотвод смолниеприемником радиуса 0,17 м при и =2,2 м - с вероятностью фнв =-0,033. а молниеотвод с молниеприемником радиуса 0,28 мпри п=3,0 м - с вероятностью днв =...

Номер патента: 1675731

Опубликовано: 07.09.1991

Авторы: Андреев, Игнатов, Игонов, Лосев, Малышко, Сорокин

МПК: G01N 3/04, G01N 3/08

Метки: волоса, кожевой, меха, прочности, связи, тканью

...демпфером 20, ролик 9 проходит вверх вдоль стенки клина 3, приближаясь к верхнему положения, отталкивает конец направляющей полочки 23, поворачивая ее относительно оси 24.Когда ролик 9 занимает исходное полажение, полочка 23 поц действием пружины 25 также занимает исходное положение, захват при движении скобы вверх вытягивает и вырывает из кожевой ткани намотанные на него волоски, создавая нагрузку на пластинчатые пружины 11, деформирует их, увеличивая зазор между ними, стержень 17 перемещается в соответствии с этими деформациями, а индикатор 18 часового типа, взаимодействующий: ним, показывает величину деформаций. В ссэответствии с законом Гука деформации могут быть переведены в усилия; ипи индикатор может аыть проградуирован г,с...

Номер патента: 1668219

Опубликовано: 07.08.1991

Автор: Лосев

МПК: B65D 88/00

Метки: вкладная, емкость, судовая

...2 на расстоянии от крышки, равномот 2/3 Н до 0,5 Н, где Н - высота емкости,Стержневые элементы 9 закреплены концами на верхней стенке 3 и нижней стенке 4,емкости в отверстиях 10, размещенных наосях верхней стенки 3 и нижней стенки 4.В зависимости от габаритов емкости итолщины стенок корпуса емкости количество стержневых элементов 8,9 может бытьувеличено (см, фиг. 3). Помимо основныхцентральных стержневых элементов 8, 9 могут быть установлены дополнительные стержневые элементы симметрично основным.Каждые дополнительные стержневые элементы устанавливаются на участках междубоковыми стенками, нижней и верхней стенками емкости, которые рассматриваютсякак самостоятельная емкость, ограниченнаястенками и предыдущими...

Номер патента: 1667690

Опубликовано: 07.08.1991

Авторы: Атман, Лавор, Лосев, Раловец, Рехтман, Тараненко, Чеботарев, Черехович, Чуксин

МПК: A01D 41/08

Метки: корню, культур, обмолота, сельскохозяйственных

...замкнутое кожухом, внутри которого установлено выгруэное приспособление 14. Кожух приемной камеры 3 является продолжением кожуха 13 камеры очеса, охватывает выгруэное приспособление 14 и заканчивается на холостой ветви очесывающего рабочего органа 1,Выгрузное приспособление 14 представляет собой шнек, сужающий ширину потока очесан ной массы и имеющий посередние лопатки, подающие массу в выгрузное окно.Выравниватель снабжен механизмом 15 регулирования по высоте, выполненным из направляющей и ползуна, который перемещается при помощи гидроцилиндра.В процессе работы выравнивэтель 4 устанавливают механизмом 15 регулирования на заданную высоту в зависимости от вида и состояния стеблестоя, т,е, по нижнему5 10 15 20 25 30 35 40 45 50 55...

Номер патента: 1451891

Опубликовано: 23.07.1991

Авторы: Гриньков, Лосев, Миренков, Улахович, Шаршунов

МПК: A01F 12/18

Метки: молотильное

...на фиг. 2- вид А-А на фиг. 1.Молотильное устройство включает . упругие цилиндрические барабаны 1 и 2 с зоной 3 контакта. Барабаны обла дают разной упругостью. Барабан 1 большей упругости снабаен приводом 4, возвратно-поступательного двиаения.Устройство моает быть выполнено в нескольких вариантах. Во всех вари внтах,вместо барабанов большей упругости может быть применен шесткий барабан,Привод 4 выполнен следующим образом: со стороны барабанов расположена 30 приводная звездочка, установленная своэможностью продольного смещения на его валу (например, шлицевого соеди-нения), а с другой стороны размещен кулвчковый механизм привода 4,включающий кривошипно-шатунный механизм и толквтель с роликом-упором. Бара" бан 2 меньшей упругости подпруаинен...

Номер патента: 1663564

Опубликовано: 15.07.1991

Авторы: Зомерфрайнд, Лосев, Разумов, Чубаров, Яковлев

МПК: G01R 11/34, G01R 11/36

Метки: постоянного, счетчик, электроэнергии

...напряжением резистора и первыми выводами источника 1 постоянного тока и резистивного датчика 14 тока, Второй вывод амплитудного ограничителя 10 через вторую диагональ диодного моста 11 подключен к второму выводу токовой обмотки индукционного счетчика 9 переменного тока, Второй вывод источника 1 постоянного тока через нагрузку 12 соединен управляющим входом блока 13 управляемого напряжением резистора и вторым вы водом резистивного датчика 14 тока.Принцип действия счетчика электроэнергии постоянного тока заключается в следующем,После включения источника 1 постоянного тока в генераторе 5, питаемом через реэистивный делитель 2 на резисторах 3 и 4, возбуждаются электрические колебания гармонической формы. Амплитуда выходно 30 причем...

Номер патента: 1660882

Опубликовано: 07.07.1991

Авторы: Божко, Кушнир, Лосев, Маевский, Плешков

МПК: B23K 7/08

Метки: заусенцев, термического, удаления

...позицией 10.В исходном положении рабочая камера 6 с помощью механизма (не показан) убирается вверх или в сторону, затем на донышко 1 устанавливается и закрепляется обрабатываемое изделие 8. Сверху на изделие 8 укладывается легкоплавкая эластичная пленка 7 соответствующих первоначальных размеров, после чего рабочая камера устанавливается на донышко 1 таким образом, чтобы периферийная часть пленки 7 оказалась в стыке между донышком и камерой 6, Поворотом кольцевого замка 5 вокруг оси осуществляется прижим рабочей камеры 6 к донышку 1, чем обеспечивается фиксация камеры 6 и пленки 7 на донышке, как это показано на фиг.1.После этого через верхний открытый торец камеры 6 в полость над пленкой заливается охлаждающая жидкость 9. Затем...

Номер патента: 1660188

Опубликовано: 30.06.1991

Авторы: Бурцев, Лосев, Петяшин, Прохоров

МПК: H04B 15/00

Метки: адаптивное, компенсации, помех, речевом, сигнале

...15, находящийся во 2-м сс тоянии.В течение-го такта вычисляется величина Е+ - х х - для чего на 1-йвход сумматора 4 подается величина.), х 8 х ") из третьего буферного регистра=18 через третий мультиплексор 16, переключаемый в 8-м такте в 3-е состояние, а на 2-йвход сумматора 4 поступает входная величина 2+ 1 через четвертый мультиплексор17, переключаемый в этом такте во 2-е состояние. Результат суммирования записывается в четвертый буферный регистр 9,Кроме того, в 8-м такте выполняется умнолгфжение фо(х ), для чего на 1-й и 2-й входы перемножителя 3 подаются соответственнолЛвеличины р ( х" ) и из первого 6 и второго 7 буферных регистров, а результат перемножения записывается в шестойбуферный регистр 11,В течение 9-го такта...

Номер патента: 1657189

Опубликовано: 23.06.1991

Авторы: Вовин, Голенков, Каменецкий, Лосев, Фактурович

МПК: A61K 31/13

Метки: апато-абулических, коррекции, состояний, шизофрении

...шизофрении в процессехотропными препаратами, - М.1963, с. 37-45,ретение относится к медицине, апсихиатрии. ь изобретения - сокращение сроков путем применения в терапевтичезах амиэила в сочетании с алантаСпособ осуществля ют следующим образом,Больному назначают амиэил по 2 мг 1-3 раза вдень в сочетании с подкожным введением через 30 мин 0.5;-ного раствора галантамина в дозе 2 мл 1-2 раза в день в течение 25-30 дней,П р и м е р. Больной Ф.,41 год, диагноз: шизофрения. Заболел в возрасте 18 лет, Неоднократно лечился в психиатрических больницах. в связи с апатоабулическими состояниями, которые характеризовались патологической замкнутостью, бездеятель-. ностью, заметной неряшливостью, малой доступностью. Больной получил 2 мг амизила...

Номер патента: 1652859

Опубликовано: 30.05.1991

Авторы: Гладышев, Лосев, Михальский, Федяев, Чугаев

МПК: G01M 15/00

Метки: внутреннего, двигателей, испытания, сгорания, стенд

...момент с на интервалевремени сс КЯ-триггер П 10 неизменяет состояния, и в 1 К-триггерП 11 записывается "1" по 1-входу (навыходе 11 состояние не изменяется).По переднему Аронту очередного иипульса на первом входе Аормырователя25 (момент с) триггер 11 переключается, запускается таймер П 9 и н 1 Ктриггер П 10 записывается "0". С момента времени с на первом выходеАормиронатеяя 25 возникает уровеньлогической "1", запускается индикатор 27 и отключается ключевой элемент 25, запрещая Аормирование управляющих импульсов на вентили выпрямителя по каналу регулятора 5. Сэтого момента времени открываниевентилей осуществляется от заднихАронтон сигналов таймера П 9. СчетчикП 12, начиная с момента времени с,отсчитывает установленное количество...

Номер патента: 1647739

Опубликовано: 07.05.1991

Авторы: Арутюнов, Лосев, Онучин, Петров

МПК: H02H 3/26

Метки: выбора, линии, поврежденной, трехфазной, фазы, электропередачи

...появление сигнала на выходе блока 18. При этом подготавливается цепь трехфазного отключения линии, замыкающаяся при срабатывании защит линии. 15При повреждении одной или обеих неотключенных фаз в цикле ОЯПВ срабатывают элементы сравнения в данных фазах и формируется сигнал на отключение трех фаз. 20При многофазных КЗ, при переходе од-.нофазного КЗ а двухфазное КЗ на землю, а также при возникновении повреждений на неотключенных фазах в цикле ОАПВ сигналом с выхода блока 18 трехфазного отклю чения, проходящим через второй элемент ИЛИ 23 и элемент 24 задержки, осуществляется сброс выходных сигналов элементов 14 - 16 памяти, Аналогичный сброс происходит при успешном завершении. цикла 30 ОАПВ (успешном включении поареждающейся...

Номер патента: 1647738

Опубликовано: 07.05.1991

Авторы: Арутюнов, Козлов, Лосев, Онучин

МПК: H02H 3/26

Метки: выбора, линии, поврежденной, трехфазной, фазы, электропередачи

...следующие логические функции: Уд=Хд Хв Хс; Ув=Хв Хд Хс; Ус=Хс Хд Хв, (4).где Х 1, У 1, О=А, В, С) - соответственно входные и выходные сигналы логического блока 9.ФВ блоке 13 трехфазного отключения реализована логическая функцияУт=Хд Хв Хс+Хд Уд+ХвУв+ХсУс, (5) где Уд, Ув, Ус, Ут- выходные сигналы соответственно элементов 10 - 12 памяти и блока 13 трехфазного отключения.Устройство функционирует следующим образом,В нормальном режиме работы сети значения аварийных составляющих на выходах блока 4 равны нулю, элементы 5 - 7 сравнения абсолютных значений находятся в не 1647738сработавшем состоянии и сигналы на выходах устройства отсутствуют.При возникновении к.з. в сети на выходах блока 4 выделения аварийных составляющих линейных токов...

Номер патента: 1644155

Опубликовано: 23.04.1991

Авторы: Дресвянкин, Лосев

МПК: G06F 15/20

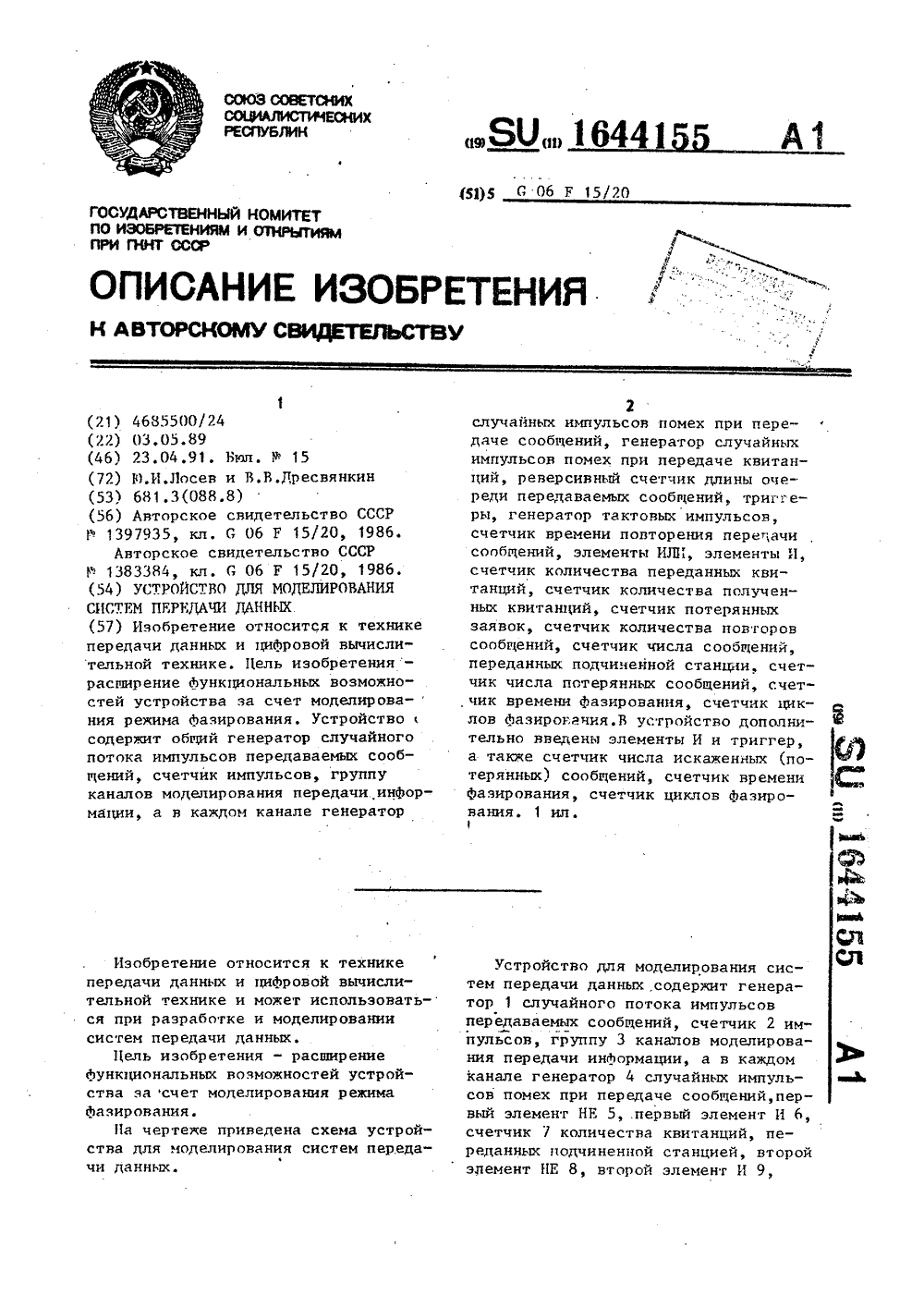

Метки: данных, моделирования, передачи, систем

...31 в нулевое состояние осуществляется каждым правильнопринятым сообщением, т.е. импульсомс выхода элемента И 6,В случае искажения подряд И сообщений импульс переполнения с выходасчетчика 31 устанавливает триггер 33 вединичное состояние и тем самым моделируется переход системы передачиданных в режим Фазирования, при этомединичный потенциал с выхода триггера 33 запрещает прохождение импульсов от счетчика 23 через элементИ 29 и разрешает прохождение импульсон через элемент И 30 на счетныйвход счетчика 32 времени фазирования. Длительность интервала времени Фазирования определяется соответствующей частотой генератора 22и разрядностью счетчика 32. Импульспереполнения с выхода счетчика 32устанавливает триггер 33 в нулевоесостояние, а также...

Номер патента: 1644118

Опубликовано: 23.04.1991

Авторы: Бехтина, Гагис, Лосев, Нефедов

МПК: G05G 7/00

Метки: исполнительный, механизм, прямоходный

...с подачи электрического питания на муфту 17 торможения, в результате чего вал-червяк 21 растормаживается. Подается электрическое5 164411 питание на электродвигатель 27, который начинает через вал"червяк вращать винтовое колесо 2 по часовой стрелке, если смо тре ть на механизм со стороны объекта В (см. Фиг. 1).5 В свою очередь винтовое колесо 2 .сообщает вращение гайки 6 при помощи фрикционного сцепления усилия Гц к крайнему подвижному, подпружиненному диску муфты 7. Гайка 6, сопряженная с выходным элементом 3 ходовой резьбой, вращаясь, сообщает рабочее поступательное прямолинейное движение к объекту В выходному элементу 3 эа счет наличия на указанном выходном элементе жестко закрепленных ограничителей 13 и их перемещения в пазах...

Номер патента: 1641393

Опубликовано: 15.04.1991

Авторы: Видяев, Лосев, Маньжов, Салкин, Тишкин, Чагин, Щипанов

МПК: B01D 33/06

Метки: роторная, суспензий, фильтрования

...3 снабжен распределительной шайбой 18 со штуцером 19 для слива филь- трата при фильтрации и штуцером 20 подводэ сжатого воздуха на регенерацию фильтрующей поверхности последовательно к каждой секции 5 через индивидуальные каналы 21 внутри вала 17 по ходу вращения ротора 3, которое осуществляется через редуктор 22 за счет энергии приводного устройства 23. Герметичность установки обеспечивается парой уплотнительных колец 24 и подпором воздуха, поступающего через штуцера 25 в верхней и нижней крышках 2 корпуса 1, Корпус 1, приводное устройство 23 и транспортер 26 смонтированы на раме 27.Установка работае следующим образом,Фильтрующий ротор 3 приводится вдвижение через редуктор 22 зэ счет энергии приводного устройства 23. Через штуцера...

Номер патента: 1639683

Опубликовано: 07.04.1991

Авторы: Гадалин, Лосев, Фришман, Ярцев

МПК: A63B 71/00

Метки: времени, дистанции, прохождения, раздельным, спортсменами, стартом

...регистра 11, что обеспечивает перезапись кода цифры из четырехбитового сдвигового регистра 4 во второй регистр 11 номера участника. После поступления четырех импульсов на выходе второго счетчика 9 формируется сигнал, поступающий на обнуляющий вход триггера 8. Сигнал логического нуля с выхода триггера 8 запрещает поступление импульсов с выхода генератора 6 на выход элемента 10. Таким образом формируется пачка из четырех импульсов, осуществляющая сдвиг двоичного кода цифры из первого регистра 4 во второй регистр 11. При следу 1639683ющем нажатии клавиши клавиатуры процесс повторяется и во второй регистр 11 размещается двоичный код, соответствующий номеру участника соревнования, Этот код, через первый дешифратор 12 поступает на вход...

Номер патента: 1638307

Опубликовано: 30.03.1991

Авторы: Корсунский, Лосев, Маньковский, Тодоров, Шанаурин

МПК: E21C 47/10

Метки: камнерезная

...двигатели 27, Привод перемещения съемника 28 нижних рядов камня 23 осуществляется с помощью гидроцилиндров 29 и 30, а привод поворота - с помощью двигателя 31. Камнерезная машина работает следующим образам.Работа камнерезной машины сводится к последовательному выполнению следующих технологических операций: пропил горизонтальных пазов; пропил вертикальных пазов; пропил тыла (съем изделий с груди забоя).Для пропила горизонтальных пазов машину при помощи тележки 1 перемещают в крайнее левое (правое) положение. Режущий орган 8 с помощью двигателя 11 разворачивают так, что плоскости дисковых пил становятся параллельно полу (потолку) эабоя. Шток гидроцилиндра 7 втягивают и стрела б и тяга 15 опускают режущий орган 8, причем элемент 12 стрелы...

Номер патента: 1637952

Опубликовано: 30.03.1991

Авторы: Бирюков, Васильковский, Глейзер, Ковтеба, Лосев, Ляшенко, Одарченко, Роганов, Сабада

МПК: B22D 29/00

Метки: выбивки, литейных, форм

...к области литейного производства, в частности к выбивке литейных форм,Целью изобретения является повышение производительности и снижение энерГоемкости.На чертеже изображен разрез устройства для выбивки форм,Устройство содержит корпус 1, состоящий из двух рабочих полостей 2 и 3, шток 4, 10имеющий в своей нижней части прилив 5,пеГ .крывающий подштоковую полость 6, ав средней части прилив 7, который при срабатывании первой ступеньки (полости 2)взаимодействует с поршнем 8, который перекрывает подпоршневую полость 9 и расположенный в рабочей полости 3, поплоскости 10. Шток 4 жестко взаимосвязанс рамой 11, на которой жестко крепитсязалитая литейная форма 12 с помощью зажимов 13. Рабочее давление в полости 2 и 3подается соотв ственно...

Номер патента: 1636675

Опубликовано: 23.03.1991

Автор: Лосев

МПК: F27D 11/06

Метки: индукционная, канальная, печь

...сил совпадает с направлением потока энергии, т.е; от индуктора в канал, причем создаваемое этими силами давление на внутренней поверхности канала, обрац 1 енной к индуктору, будет равна нулю, а на противоположной наружной поверхности.значение его будет максим мальным порядка 1,2 кг/см . Учитывая то, что толщина канала обычно берется меньше глубины проникновения тока, можно сделать вывод, что значе-,.45 ние моторной силы равномерно возрас-" тает от нуля до максимума в направлении от внутренней к наружной поверх- ности канала, Под действием этой силы металл выдаливается в ванну вдоль наружной поверхности канала и поступает из ванны вдоль внутренней стенки ко нала. Граница взаимопротивоположных циркуляций (из канала в ванну...

Номер патента: 1634707

Опубликовано: 15.03.1991

Авторы: Гадильшин, Давыдов, Лосев, Пестов, Предеин

МПК: C12M 1/02, C12M 1/42

Метки: аппарат, культивирования, микроорганизмов

...ограничена внутренней стенкой воздуховода 3, а по высоте - параллельно установленными на расстоя ниипластинами 11 и 12 с центральнымиотверстиями соответственно 14 и 15, В результате возмущений, непрерывно вносимых в камеру-резонатор 13 истекающей иэ отверстия 14 струей, в "кольцевом" столбе 10 воздуха устанавливается стоячая волна, являющаяся основной, собственное колебание которой, имеющее наименьшую частоту и наибольшую амплитуду, определяется выражением15С41где С - скорость распределения звука в воз 20 духе, м/с;Е - расстояние между пластинами, м,Обязательным условием образования"кольцевой" стоячей волны в камере-резонаторе 13 является равенство диаметров25 центральных отверстии 14 и 15.Обратная связь в автоколебательнойсистеме...
