Стенд для испытания двигателей внутреннего сгорания

Номер патента: 1652859

Авторы: Гладышев, Лосев, Михальский, Федяев, Чугаев

ZIP архив

Текст

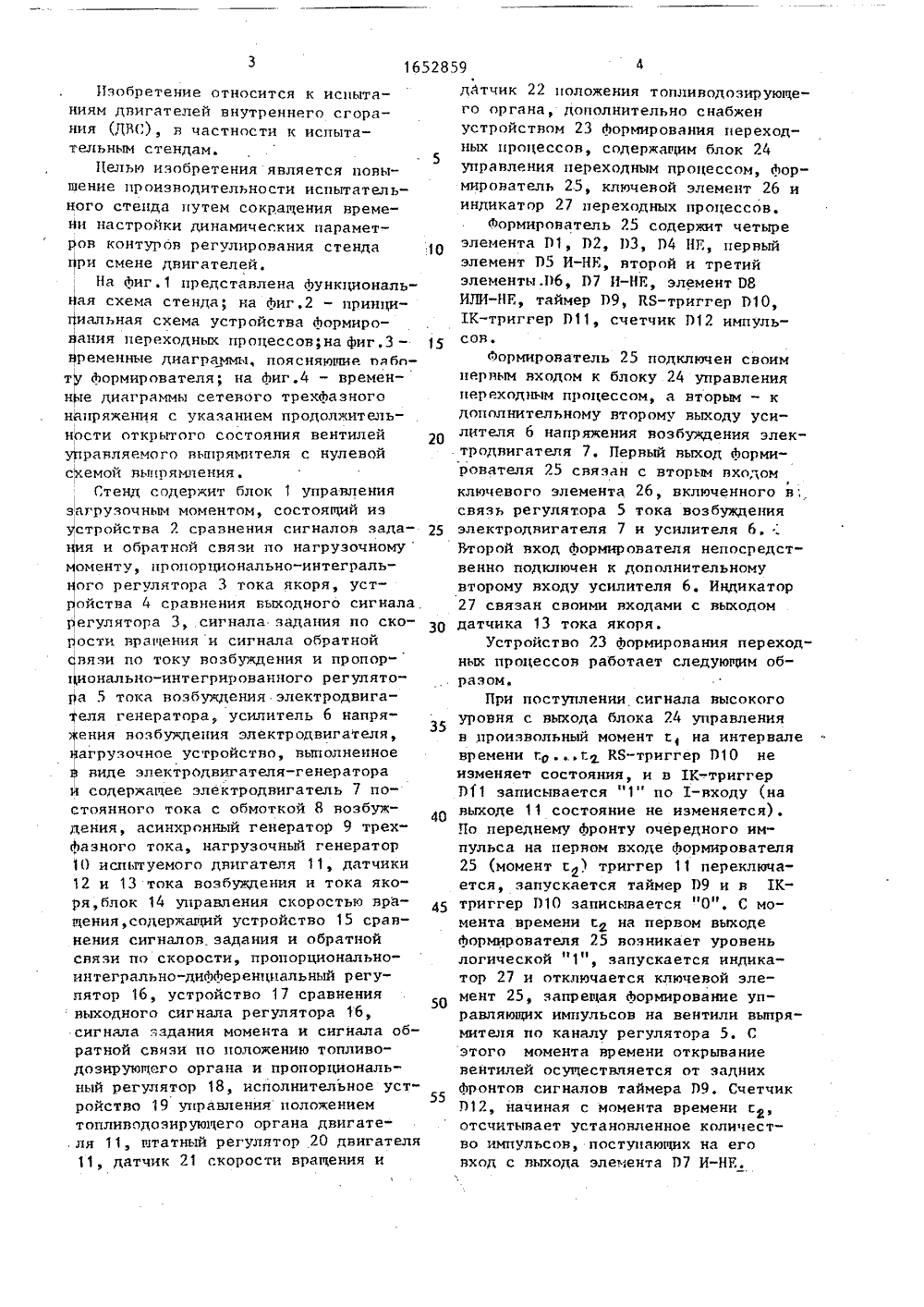

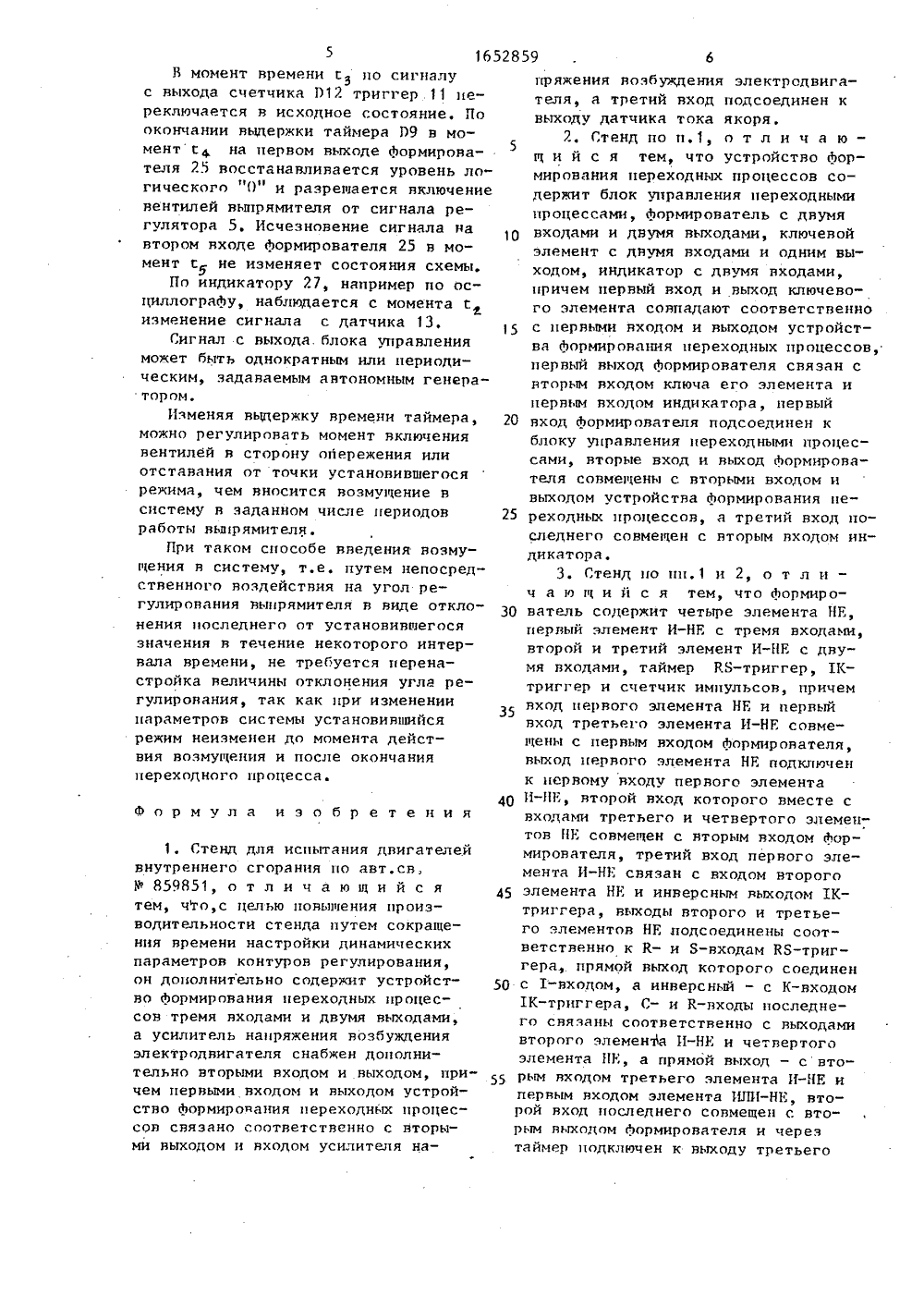

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) (11) 5 1)5 Г О И 1500 ВТОРСКОМУ СВИДЕТЕЛЬСТВУ нГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЭ(56) Авторское свидетельство ГСГР Р 859851, кл. Г, 01 И 15/00, 1979, (54) СТЕНД ДЛЯ ИСПТАНИЯ ДВИГАТЕЛГЙ ВНУтРГИНВГО СГОРАНИЯ(57) Изобретение относится к испытаниям двигателей внутреннего сгорания, в частности к испытательным стендам, 1 елью изобретения является повышение производительности стенда путем сокращения времени настройки динамических параметров контуров регулирования стенда при смене двигателеи. Это достигается тем, что стенд дополнительно содержит устройство 23 Аормирования переходных процессов, включаемого в связь регулятора 5 тока возбуждения и усилителя 6 напряжения возбуждения электродвигателя 7. При этом усилитель 6 снабжен вторыми входом и выходом, связанными соответственно с вторыми выходом и входом устройства 23 Аормирования. Третий вход устройства 23 подсоединен к датчику 13 тока якоря. Устройство 3 состоит из блока 24 управления переходными процессами, формирователя 25, ключевого элемента 26 и индикатора 27. Изобретение . а позволяет уменьшить время и трудоемкость процесса настройки контуров регулирования стенда и может быть использовано для автоматизированного испытания двигателей внутреннего сгорания. 2 з.п. А-лы, 4 ил.Изобретение относится к испытаниям двигателей внутреннего сгорания (ДВС), н частности к испытательным стендам.Целью изобретения является повышение производительности испытательНого стенда путем сокращения времейи настройки динамических параметрон контуров регулирования стенда г 1 ри смене двигателей.На Аиг.1 представлена Аункциональая схема стенда; иа Аиг.2 - принцииальная схема устройства Аормироания переходных процессов;на фиг.3 - временные диаграммы, поясняющие одбот Аормирователя; на Аиг,4 - временне диаграммы сетевого трехАазного напряжения с указанием продолжительности открьггого состояния вентилей управляемого выпрямителя с нулевой схемой ныпрямления.Стенд содержит блок 1 управления загрузочным моментом, состоящий иэ устройства 2 сравнения сигналов задация и обратной связи по нагрузочному моменту, пропорционально-интегрального регулятора 3 тока якоря, устройства 4 сравнения выходного сигнала 1 егулятора 3, сигнала задания по скорости нращения и сигнала обратной связи по току возбуждения и пропор-ционально-интегрированного регулятора 5 тока возбуждения электродвигателя генератора, усилитель б напряения возбуждения электродвигателя,агрузочное устройство, выполненное ф виде электродвигателя-генератора и содержащее электродвигатель 7 постоянного тока с обмоткой 8 возбуждения, асинхронный генератор 9 трехАазного тока, нагрузочный генератор 10 испьггуемого двигателя 11, датчики 12 и 13 тока возбуждения и тока якоря,блок 14 управления скоростью вращения, содержащий устройство 15 сравнения сигналов задания и обратной связи по скорости, пропорционально- интегрально-диААеренциальный регулятор 16, устройство 17 сравнения выходного сигнала регулятора 16, сигнала задания момента и сигнала обратной связи по положению топлинодозирующего органа и пропорциональный регулятор 18, исполнительное устройство 19 управленияположением топлинодозирующего органа двигате.ля 11, нтатный регулятор 20 двигателя 11, датчик 21 скорости вращения и 5 10 15 20 25 30 35 40 45 50 55 датчик 22 положения топлинодозирующего органа, дополнительно снабженустройством 23 Аормирования переходных процессов, содержащим блок 24управления переходным процессом, Аормиронатель 25, ключевой элемент 26 ииндикатор 27 переходных процессов.Формирователь 25 содержит четыреэлемента П 1, П 2, ПЗ, П 4 НГ, первыйэлемент П 5 И-НЕ, второй и третийэлементы .Пб, П И-НЕ, элемент П 8ИЛИ-НЕ, таймер П 9, КЗ-триггер П 10,1 К-триггер П 11, счетчик П 12 иипульсон.Формирователь 25 подключен своимпервым входом к блоку 24 управленияпереходным процессом, а вторым - кдополнительному второму выходу усилителя 6 напряжения возбуждения электродвигателя 7. Первый выход Аормиронателя 25 связан с вторым входои5ключевого элемента 26, включенного в;связь регулятора 5 тока возбужденияэлектродвигателя 7 и усилителя 6,Ьторой вход Аормирователя непосредственно подключен к дополнительномувторому входу усилителя 6. Индикатор27 связан своими нходаии с выходомдатчика 13 тока якоря,Устройство 23 Аормиронания переходных процессов работает следующим образом.При поступлении сигнала высокогоуровня с выхода блока 24 управленияв произвольный момент с на интервалевремени сс КЯ-триггер П 10 неизменяет состояния, и в 1 К-триггерП 11 записывается "1" по 1-входу (навыходе 11 состояние не изменяется).По переднему Аронту очередного иипульса на первом входе Аормырователя25 (момент с) триггер 11 переключается, запускается таймер П 9 и н 1 Ктриггер П 10 записывается "0". С момента времени с на первом выходеАормиронатеяя 25 возникает уровеньлогической "1", запускается индикатор 27 и отключается ключевой элемент 25, запрещая Аормирование управляющих импульсов на вентили выпрямителя по каналу регулятора 5. Сэтого момента времени открываниевентилей осуществляется от заднихАронтон сигналов таймера П 9. СчетчикП 12, начиная с момента времени с,отсчитывает установленное количество импульсов, поступающих на еговход с выхода элемента П 7 И-НЕ.30 35 40 45 50 55 В момент времени с по сигналу с выхода счетчика 012 триггер 11 переключается в исходное состояние, Ло окончании выдержки таймера 09 в момент с на первом выходе Аормирователя 25 восстанавливается уровень логического "0" и разрешается включение вентилей выпрямителя от сигнала регулятора 5. Исчезновение сигнала на втором входе Аормирователя 25 н момент с не изменяет состояния схемы.По йидикатору 27, например по осциллогряАу, наблюдается с момента с изменение сигнала с датчика 13,Сигнал с выхода блока управления может быть однократным или периодическим, задаваемым автономным генератором.Изменяя выдержку времени таймера, можно регулировать момент включения вентилей в сторону опережения или отставания от точки установившегося режима, чем вносится возмущение в систему в заданном числе периодов работы выпрямителя.Лри таком способе введения возмущения в систему, т,е, путем непосредственного воздействия на угол регулирования выпрямителя в виде отклонения последнего от установившегося значения в течение некоторого интервала времени, не требуется перенастройка величины отклонения угла регулирования, так как ири изменении параметров системы установившийся режим неизменен до момента действия возмущения и после окончания переходного процесса. Формула изобретения 1, Стенд для испытания двигателей внутреннего сгорания ио авт,св, Р 859851, о т л и ч а ю щ и й с я тем, чго,с целью иовьпчения производительности стенда путем сокращения нремени настройки динамических параметров контуров регулирования, он дополнительно содержит устройство Аормирования переходных процессов тремя входами и двумя выходами, а усилитель напряжения возбуждения электродвигателя снабжен дополнительно вторыми входом и выходом, причем первыми входом и выходом устройство Аормирования переходных ироцессОн связано соответственно с вторыми выходом и входом усилителя на 5 1 О 5 20 25 пряжения возбуждения электродвигателя, а третий вход подсоединен к выходу датчика тока якоря.2. Стенд по п.1, о т л и ч а ю - щ и й с я тем, что устройство Аормировяния переходных процессов содержит блок управления переходными процессами, Аормирователь с двумя входами и днумя выходами, ключевой элемент с днумя входами и одним выходом, индикатор с двумя входами, причем первый вход и выход ключевого элемента совпадают соответственно с первыми входом и выходом устройства Аормирования переходных процессов, первый выход Аормирователя связан с вторым входом ключа его элемента и первым входом индикатора, первый вход Аормирователя подсоединен к блоку управления переходными процессами, вторые вход и выход Аормирователя совмещены с вторыми входом и выходом устройства Аормирования переходных процессов, а третий вход последнего совмещен с нторым входом индикатора,3. Стенд ио пи.1 и 2, о т л и -ч а ю щ и й с я тем, что Аормирователь содержит четыре элемента НЕ,первый элемент И-НЕ с тремя входами,второй и третий элемент И-НЕ с двумя входами, таймер Р.Ы-триггер, 1 Ктриггер и счетчик импульсов, причемвход первого элемента НЕ и первыйвход третьего элемента И-НЕ совмещены с первым входом Аормирователя,выход первого элемента НЕ подключен к первому входу первого элементаИ-НЕ, второй вход которого вместе свходами третьего и четвертого элемеитон НЕ совмещен с вторым входом Аормирователя, третий вход первого элемента И-НЕ связан с входом второгоэлемента НЕ и инверсным выходом 1 Ктриггера, выходы второго н третьего элементов НЕ подсоединены соответственно к К- и Б-входам ЙБ-триггера,. прямой выход которого соединенс 1-входом, а инверсный - с К-нходом1 К-триггера, С- и Н-входы последнего связаны соответственно с выходамивторого элемента И-НЕ и четвертогоэлемента НЕ, а прямой выход - с вторым входом третьего элемента И-НЕ ипервым входом элемента ИЛИ-НЕ, второй вход последнего совмещен с вторым выходом Аормировятеля и черезтаймер подключен к выходу третьегоэлемента И-НГ и входу счетчика, выход которого связан с первым входом второго элемента И-НЕ, второйвход последнего соединен с выходом первого элемента И-ИЕ, а выход элемента ПИИЕ совмелчен с первым выходом формирователя.165859 Фиг Ф Составитель М.Горохов Техред Л.Олийнык едактор А.Маковс орректор Н Ревс Заказ 1768 тиРаж 363 ПодписноеВНИИПИ Государственого комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб д. 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Смотреть

Заявка

4689585, 11.05.1989

ЧЕЛЯБИНСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА

ГЛАДЫШЕВ СЕРГЕЙ ПАВЛОВИЧ, ЧУГАЕВ ВАЛЕРИЙ ВАСИЛЬЕВИЧ, ФЕДЯЕВ ВАСИЛИЙ ЛЕОНИДОВИЧ, ЛОСЕВ АНАТОЛИЙ ВАСИЛЬЕВИЧ, МИХАЛЬСКИЙ ЛЕОНИД ЛОГВИНОВИЧ

МПК / Метки

МПК: G01M 15/00

Метки: внутреннего, двигателей, испытания, сгорания, стенд

Опубликовано: 30.05.1991

Код ссылки
