Лизунов

Номер патента: 1605008

Опубликовано: 07.11.1990

Авторы: Арустамов, Белов, Веревкин, Димитренко, Лизунов, Меньшенин, Шалай

МПК: F02F 3/14

Метки: поршень

...треугольника,На днище поршня зона переплава имеет длину 7,2 (0,32 Н) мм, на образующей КС - 3,8 (0,16 Н) мм. Твердость НВ: зона переплава без легирования 105 в 1, с легированием 125 в 1, сплав АЛ90 - 95.Пример 2. Поршень диаметром 110 мм дизеля Димеет дельтовидную КС типа ЦНИДИ с радиусом горловины 19 мм и с максимальным внутренним диаметром КС 62 мм, На заготовке поршня произведен переплав металла в зоне кромки КС со стороны днигца на длине 14 - 16 мм и глубиной 3 - 5 мм, ближе к центру КС глубина переплава увеличивается. Таким образом, после механической обработки поршня кромка КС находится в зоне переплава, На днище поршня эта кольцевая зона имеет наибольший диаметр 62,3 мм, соответствующий максимальному внутреннему диаметру КС....

Номер патента: 1567864

Опубликовано: 30.05.1990

Авторы: Авербух, Кеткович, Конюк, Лизунов, Лукьяненко, Миронов, Молодкина

МПК: G01B 5/14

Метки: зазора, имитатор, калибровки, колец, поверки, поршневых, радиального, устройств

...показаны про екции имитатора для калибровки и поверки устройств контроля радиального зазора порш невых колец; на фиг. 2 - график измене. ния зазора от изменения текуцего угла.Имитатор содержит кольцо 1 с базовым торцом 2, на котором выполнен диаметральный направляющий паз 3, и установленный15 в кольце 1 имитирующий элемент, выполненный в виде диска 4 с диаметральным направляющим пазом 5, закрепленного на ползуне 6 и установленного в пазу 3. 1 ол. зун 6 может быть выполнен из диэлектрического материала, а кольцо 1 и диск 4 - из 20 электропроводноо материала, что обеспечивает фиксацию момента касания кольца 1 и диска 4 и настройки эксцентриситета, равного разности радиусов кольца 1 и диска 4. Цри этом зависимость величины радиального...

Номер патента: 1565588

Опубликовано: 23.05.1990

Автор: Лизунов

МПК: B23B 7/00

Метки: полуавтомат, токарный

...ползушку 3 с вилкой влево, тем самым прижимая ползуппсу 3 с вилкой к корпусу пневмоцилиндра 1, При этом толка- тель 9 под воздействием пружины 11 прижимает вертикальное плечо 10 ры 50 чага 6 к ползушке 3 с вилкой, удерживая тем самым коромысло 12 в отрегу. лированном тягой 15 положении с зазором 0,5 мм между минимальным радиусом кулачка 19 и роликом 17. Подача давления в штоковую полость про . исходит только тогда, когда ролик 17 находится напротив минимального радиуса на кулачке 19,Вращающийся кулачок 19 набегаетна ролик 17, разворачивает коромысло 12 на оси 16 и через вилки 13,оси 14 и регулируемую тягу 5 поворачивает угловой рычаг 6 на оси 7против часовой стрелки и тем самымподнимает толкатель 9, при этом,сжимая пружину 11, перемещает...

Номер патента: 1551609

Опубликовано: 23.03.1990

Авторы: Васильев, Виниченко, Лизунов

МПК: B65D 30/00

Метки: контейнера, мягкого

...сформированный контейнер; на фиг. 5 - форчиронание тройного днища контейнера.(дособ изготовления мягкого контейнера ос, ц ств.яс тся следующим образом11 Н аготовке 1 выполняют ряд поперечны лний,ерегиба 2, делящих ее на участки,лн образования днигца 3, боковых стенок 4 и сторон 5. Формирование этих эл мс нтов контейнера производят путем отнбвертикально вверх относительно цент. р;льег участка. образуюцего днище 3, дву соседних с ним участков, образуюцн перу о пару противоположных боконыгнок 4, зеч прилегакщие к ним л чсз ки перекручивают для образования рн 5 11 о лсдукцие участки опускакт н 1 н калин внидля образования второй ;.1 прогивопозожных друг другу боковых,к 1 н, л;женных нн:ндик лярнорнорнковых стенок Г 1 о ле этого нижнц кр,я...

Номер патента: 1550606

Опубликовано: 15.03.1990

Авторы: Генералов, Комляков, Лизунов, Шекшуев

МПК: H03K 5/01, H04N 5/58

Метки: опережающего, синхросигнала, формирователь

...управления счетчика 6 начинается в момент окончаниядействия второго импульса ВИП (фиг,2 а),при котором состояние триггера 1 ме- ,няется на противоположное, так какв качестве триггерного элемента используется двухтактный триггер сосчетным входом, например Т-типа. Вэтот момент времени на прямом и инверсном выходах триггера 1 появляютсясоответственно низкий (фиг,26) и высокий (фиг.2 в) потенциалы, первый изкоторых препятствуют прохождениютретьего импульса ВИП на вход У счетчика б и блокирует формирование импульса на выходе одновибратора 8 наодин период ВИП (фиг,2 ж), а второйпотенциал переводит счетчик 6 в режим"Сложение" (фиг,2 г). Этот режим продолжается до тех пор, пока следующийтретий импульс (фиг. 2 а) не вернет.триггер 1 в исходное...

Номер патента: 1500566

Опубликовано: 15.08.1989

Авторы: Козлов, Лизунов

МПК: B65D 30/00, B65D 88/16, B65D 88/22 ...

Метки: грузов, контейнер, мягкий, сыпучих

..."Патент", г. Ужгород, ул, Гагарин 3 150056Изобретение относится к таре.Цель изобретения - упрощение иэготовления контейнера и упрочнение его днищаНа фиг.1 и 2 изображены заготовки5 контейнера; на фиг.3 - мягкий контейнер, общий вид.Мягкий контейнер для сыпучих грузов выполнен из двух полосовых заготовок, которые отрезают от рукавов, например, тканного полотна разных диамегров. Первая из заготовок образует днище 1, две противоположные боковые стенки 2 и грузоподъемную петлю 3. В верхней части заготовкивыполнено отверстие 4, служащее для пропускания наполнительного патрубка. В нижней части заготовка имеет разгрузочную прорезь 5. Вторая заготовка 20 образует верхнюю часть контейнера 6, в которой выполнено загрузочная прорезь 7, две...

Номер патента: 1500181

Опубликовано: 15.08.1989

Авторы: Бидлингмайер, Евтифеев, Лизунов, Любимов, Медетбаев

МПК: A01C 7/04

Метки: аппарат, высевающий

...вата семян.На фиг. 1 изображен высевающий аппарат, поперечный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг,З - разрез Б-Б на фиг. 1; на 30 фиг. 4 - отверстие ленты, вид сверху.Высевающий аппарат содержит семенной бункер 1, в выгрузном окне 2 которого расположена бесконечная лента 3 с рядом отверстий 4 для семян, уложенная на поддерживающий элемент 5 - пластину с продольной выпуклостью в средней части, уменьшающейся к концам пластины. Элемент 4 расположен под острым углом к горизонту, что обеспечивает самоочищение ячеек от семян. Отверстия ленты в положении забора семян выбираются больше размера среднеоткалиброванных семян на 20-257., а толщина ленты на 10-157 45 меньше размера тех же семян. Лента надета на ведущий 6 и ведомый...

Номер патента: 1469344

Опубликовано: 30.03.1989

Авторы: Веселев, Лизунов

МПК: G01B 11/08

Метки: малых, объектов, размеров

...кареткой 27 координатного стола 28, на которой жестко закреплен уголковый отражатель 29 лазерного интерферометра 12, выход которого соединен с электронным блоком 30, а выход электронного блока соединен с третьим входом мик" роЭВМ 14.Для перемещения каретки 27 используется электропривод 31, связанный с55 выходом микроЭВМ. С целью уменьшения габаритов и удобного расположения узлов устройства в первый и во второй считывающие каналы лазерного интерферометра введены зеркала 32 и 33,Устройство работает следующим образом,Измеряемый объект 8 устанавливаютна измеряемую позицию с помощью электропривода 13, управляемого микроЭВМ14, и развернутое в определенном положении изображение объекта с помощью призмы 16 Дове...

Номер патента: 1466016

Опубликовано: 15.03.1989

Авторы: Лизунов, Савостьянов, Шапиро

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...13 с гайками 14,. Положение крснш рейнов 3. Лро;пин :" н ограничителей 7 выбрано таким ч";о зазор.Н между обращенными од:;.:зк другой поверхностями кро:-:.штейноз 3 и проуп ин 31.5 превышал зазор Н мюцду поверхностями 8 ограничителей 7 н соответствующей упорной поверхностью шасси 1например, его днищем) при любом положении субблОка 4, Пруеины 2 ныбра- Яны из Басчета, что величина развиваемого нми суммарного усилия преньппаетусилие сочленения разъемон 6 с их отБе"ными частями 9При установке в шасси 1 субблока 454 последний перемещают по направляющим 2 в сторону ответных иастей 9разъемов до полного их сочленения сразъемами 6 субблока 4 р затем нашпи.ьки 13 устанавливают гайки 14 изавинчивая последние, перемещают субблок 4 до...

Номер патента: 1462099

Опубликовано: 28.02.1989

Авторы: Блохина, Веселев, Лизунов

МПК: G01B 9/04

Метки: границу, наведения, света, тени, фотоэлектрическое

...оси фотошаблона 9 и обеспечивают идентификацию углового положения границь 16 объекта. Два другихэлемента 15 имеют равные площади исоотношения сторон а,1/2 а, Ь,=2 Ь,аЬ: и при включении по фотобалансной схеме обеспечивают измерение линейного смещения границы 16. 2 ил. элементами 14 и 15, позицией 16 обозначена светоконтрастная граница объекта 11.Параллельные элементы 14 равны поплощади, длине и ширине и предназначены для определения угловой координаты границы 17. Элементы 15 расположены перпендикулярно элементам 14,предназначены для наведения на границу света и тени, при этом размерысторон вертикальных элементов выполнены в соотношенииа,=1/2 а, Ь, =1/2 ЬаЬгде а и Ь - длина и ширина элементов 15.Устройство работает следующим...

Номер патента: 1449517

Опубликовано: 07.01.1989

Авторы: Васильев, Виниченко, Лизунов

МПК: B66C 1/58

Метки: захватное, мешков

...3, в которых установлен первый за имной стержень 4, и двумя дополнительны и пазами 5 и 6, наклоненными от вертик льной оси симметрии соответствующей ще ь В дополнительном пазу 5 расположен вто ой зажимной стержень 7, а в пазу 6 - - тре ий зажимной стержень 8. Над продольны и пазами 3 на вертикальных 1 цеках 2 шарнирно закреплены крюки 9,ахватное устройство для мешков работ ет следующим образом. В исходном состоянии первый зажимной сте жень 4 удерживается в верхней части пр дольных пазов 3 крюками 9. Второй зажи ной стержень 7 и третий зажимной стерже ь 8 находятся в нижнем положении в содтветствующих пазах 5 и 6. Конец горловины пропускается между зажимными вторьп и третьим стержнями 7 и 8, оборачивадтся вокруг первого зажимного...

Номер патента: 1435504

Опубликовано: 07.11.1988

Авторы: Арефьева, Лизунов, Никитин, Никифоров

МПК: B63B 23/36

Метки: полоз, спасательной, спусковой, шлюпки

...захват выполнен с возможностью соединения с верхним узлом крепления шлюпки, а нижний - с ее килем, верхний захват содержит жестко закрепленный одним концом на криволинейной балке спускового полоза стопорный шток с радиальным отверстием и скосом на другом конце, пружину, насаженную на этот шток, запорный штырь, выполненный с возможностью сопряжения с упомянутым отверстием стопорного штока, и опорные конические стержни, выполненные с возможностью сопряжения с верхним узлом крепления шлюпки, нижний захват установлен с возможностью перемещения относительно упомянутой балки, которая содержит две шарнирно сочлененные секции, а ее выпуклая сторона облицована.Облицовка выпуклой стороны криволинейной балки выполнена из антифрикционного...

Номер патента: 1431880

Опубликовано: 23.10.1988

Авторы: Белянский, Коцарь, Лизунов, Поляков, Третьяков, Третьякова, Халеев

МПК: B21B 1/26

Метки: горячей, непрерывной, полос, прокатки

...который заклю - чается в прорыве плотностей (облаков) и лавинном перемещении дислокаций, сопровождающимся ломкой и измельчением субзеренной структуры металла и, следовательно, образованием множества центров рекристаллизации, что, вовторых, приводит к увеличению скорости протекания процесса статической рекристаллизации в последеформационной паузе (фиг.2) . Уменьшение степени деформации в последующем проходе, вплоть до нулевого значения, позволяет как бы продлить время паузы между проходами с интенсивной деформацией металла. В этом случае частичный наклеп в последующем проходе не оказывает существенного влияния на увеличение сопротивления металла деформации, поэтому суммарные энерго- затраты на прокатку уменьшаются. (5) 75 на ФИГ,...

Номер патента: 1418728

Опубликовано: 23.08.1988

Авторы: Батищев, Лизунов, Солощев, Чертыковцев

МПК: G06F 13/36

Метки: двух, магистралей, сопряжения

...сигнал на третьем вььходе, при этом шифратор 16 адреса Формирует адрес, поступаннций на блок 13 коммутации, При появлении сигнала шины управления микро-ЗВМ К ППР 1 Н очищается шина К ТПР Н, при этом пассивным становятся сигналы на первом, третьем и пятом выходах, Формируется сигнал на четвертом выходе, определяющий направление передачи информации через блок 14 приемопередатчиков от устройства сопряжения к микро-ЭВМ, а также форьяруется сигнал шины управления К СИН Н. После снятия сигнала К ППР 1Н очищается шина К СИП Н, а сигнал на четвертом выходе принимает исходное значение, определяющее направление передачи информации от микро-ЭВМ через блок 14 приемопередатчиков к элементам устройства сопряжения. При обмене информацией...

Номер патента: 1401271

Опубликовано: 07.06.1988

Авторы: Веселев, Копытов, Лизунов

МПК: G01B 11/26

Метки: интерферометр, углов

...шкивом 13 с помощью гибких кольцевых лент 16 и 17 соответственно. Оси всех шкивов 13 - 15 лежат на одной прямой. Две триппель-призмы 18 и 19 установлены соответственно на втором 14 и третьем 15 шкивах так, что их вершины совпадают с осями поворота шкивов 14 и 15. Платформу 12 скрепляют с объектом измерения (не показан).Устройство работает следующим образом.При повороте платформы триппель-призмы 18 и 19 смещаются параллельно на некоторое расстояние, так как они установлены на шкивах 14 и 15, которые при повороте платформы на угол к поворачиваются в противоположную сторону на такой же угол.Триппель-призмы 18 и 19 смещаются по двум взаимно перпендикулярным осям: по оси, параллельной оптической оси измерителя 2 перемещений - друг к другу,...

Номер патента: 1373344

Опубликовано: 15.02.1988

Авторы: Бернасовский, Верхошанский, Зенин, Лизунов, Любимов, Тургенбаев, Чернявский

МПК: A01B 69/00

Метки: борозд, направляющих, образования

...Ь фиИзображено преллзгзс м)с ус Гр)йстн,л 5 6 рззовзния и;1 п 1 заВ.1 я(опИх борзд, нид сбкл; нз фиг. 2 ни; А нз фиг 1; н;3 фиг. 3 рззрез Б-Б нз фиг.астрй( гвск тит из рзлы 1, боро:(ло,(г, 3 3 с,235 хо 31 тк.ГО лиска 5. Б )) 1 .,(. 13 1 (1- 1 1 Л, 1 1 С К3 1 К Р ( 1 1 . 1 (. 11 э( 1р;мгВ.(грж;3 г,х 4 и 5 с 1 моп(ьк сск 6 и . Л 35 ко 3(пе,3 диск 3 выполи(н из л 3 л х (стс 3 55 и , Закрепленных нз бп(еи С 1 у )И(С но МС Ж,у ЧЗСтяМИ 8 И С ра (МГП(гц н)р 3г,);3(,11, 2 1 Ь частях 5 и 5 диск; 3 10 псримс г 1)л лг(;но 3,(с(3 чистики 11, коц- Г,)к 1 рлкп 13(ор 03,10;е,1(те,ел 2. 11;1 н(3-жых 31 нсХ)1) Г .1 к(3 3 лс тнвлс 11 я ЦО 33(3с 1 р 1 113 р;36 т;3(1 с;е;Лк)1 цил( Обр(33 м.).Ннц м(3(но с пссвом борозлолслз(г,(и " р( 3;(кп 6 ро:(лы,...

Номер патента: 1366353

Опубликовано: 15.01.1988

Авторы: Езиков, Лизунов, Поляков, Усенко

МПК: B23Q 7/08

Метки: вибробункер

...Выходная часть )О питающего лотка 3 и выходная часть 11 подпитыва ющего лотка 4 расположены над конической обечайкой 5 и смещены один от,носительно другого по окружности цилиндрической чаши 1.Винтовой питающий лоток 3 может быть выполнен многозаходным. В этом случае на каждом витке ориентирующего спирального лотка 6 выполняется соответствующее число зон ориентирования. 55Вибробункер работает следующим образом.Заготовки загружаются во внутреннюю полость чаши 1. Под действием направленных колебаний чаши 1, возбуждаемых виброприводом (не показан), они транспортируются снизу вверх по питающему винтовому лотку 3. С выходной части 1 О питающего лотка 3 заготовки ссыпаются на коническую обечайку 5.Так как шаг спирального ориентирующего...

Номер патента: 1140372

Опубликовано: 15.11.1987

Авторы: Арефьева, Лизунов, Никифоров

МПК: B63B 23/28

Метки: дистанционной, изнутри, отдачи, спасательной, фиксаторов, шлюпки

...осевого перемещения запорным подпружиненнымштырем, а трособлочная система своими концами связана с коренными концами запорных подпружиненных штырей,при этом Внутри каждои Втулкир со 35стороны ее крепления к корпусу шлюпки,выполнена коническая выточка, на ходовом конце соответствующего запорного подпружиненного штыря выполнен конус, а в средней его части - конический кольцевой уплотнительный выступ,имеющий возможность сопряжения с конической выточкой упомянутой втулки.На Фиг.1 схематически изображенобщий вид устройства изнутри шлюпки; 45на Фиг.2 - разрез А-А на фиг.1.Устройство для крепления дистанционной отдачи изнутри спасательнойшлюпки ее фиксаторов, например, дляслучая отдачи спусковых полозьев, 50содержит два фиксатора 1,...

Номер патента: 1318185

Опубликовано: 23.06.1987

Авторы: Евтифеев, Зенин, Лизунов, Любимов, Медетбаев

МПК: A01B 29/04, A01C 7/00

Метки: бороздной, каток, сеялки

...каткам сеялок.Цель изобретения - повышение полевой всхожести семян в условиях пониженной влагообеспеченности за счет стабильности глубины заделки семян, увеличения поверхности контакта семян с уплотненной почвой и обеспечения прикатывания почвы по всему профилю борозды.На чертеже схематично изображен бороздной каток сеялки, поперечное сечение.Бороздной каток содержит ступицу 1, на которой с помощью болтов 2 закреплен состоящий из двух частей диск 3 с установленной на нем эластичной камерой 4. Внутри последней установлен жесткий вкладыш 5, жестко закрепленный на ступице и выполненный в виде вертикально размещенного на внутреннем диаметре эластичной камеры кольца, причем наружный диаметр кольца установлен с зазором относительно...

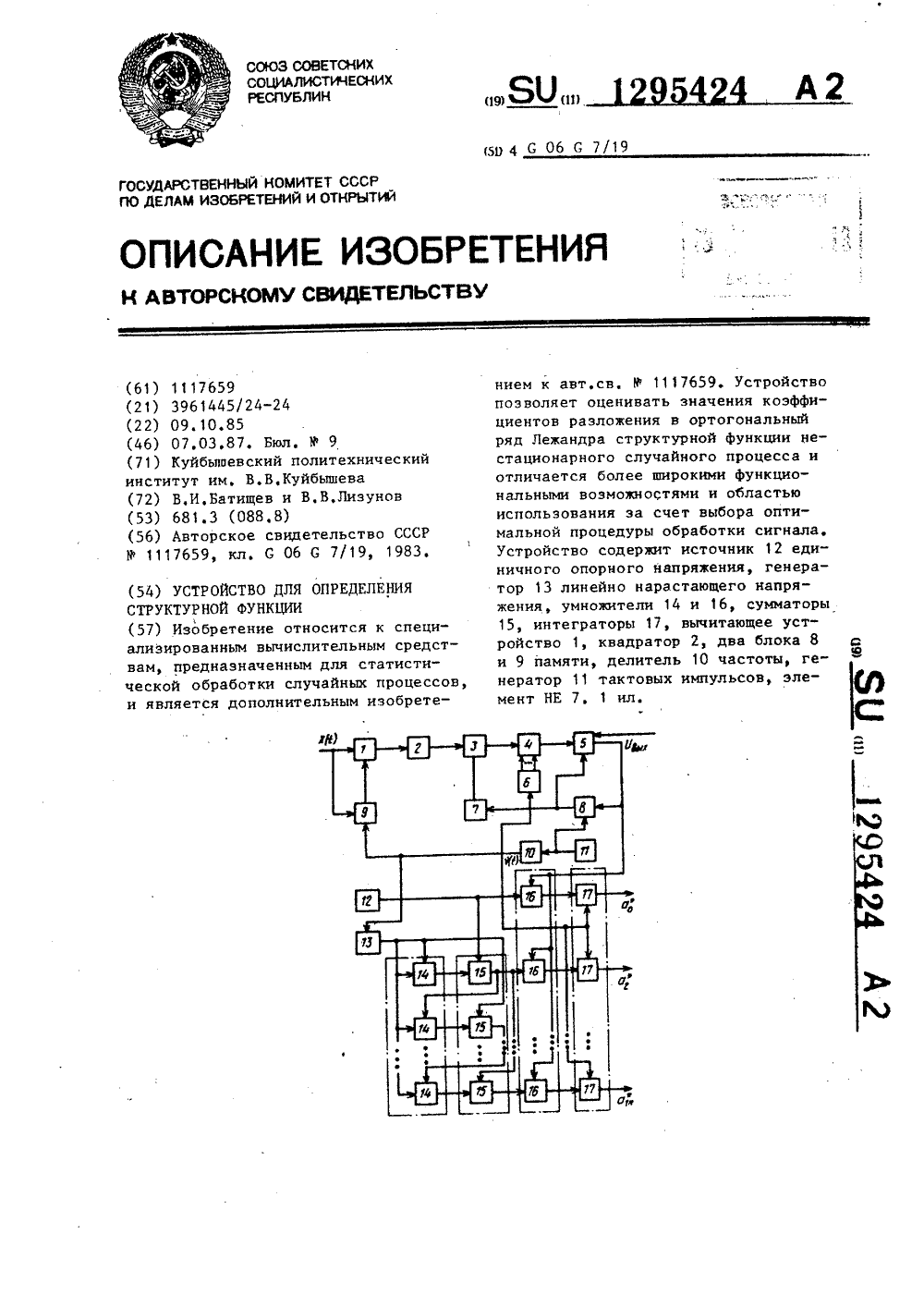

Номер патента: 1295424

Опубликовано: 07.03.1987

Авторы: Батищев, Лизунов

МПК: G06G 7/19

Метки: структурной, функции

...что полученные на выходах предлагаемого устройства величины а, (п = 0,2,4, ) суть оценки коэффициентов разложения СФ Р) в ряд по ортогональным полиномам Лежандра,Считывание значения коэффициенто с выходов соответствующих интеграторов происходит в конце каждого цикла перед сбросом интеграторов в ноль по сигналу с выхода делителя 10 частоты, При этом время цикла выбирается равным времени интегрирования интеграторов 17 Т = Ь (число ячеек первого блока 8 памяти). Таким образом, выходной сигнал интеграторов в конце каждого цикла есть уточненный отсчет текущих значений коэффициентов а , а а). По завершении очередного цикла (периода интегрирования) все интеграторы сбрасываются, а генератор 13 запускается заново сигналом с выхода делителя 10....

Номер патента: 1295423

Опубликовано: 07.03.1987

Авторы: Батищев, Коробова, Лизунов

МПК: G06G 7/19

Метки: коэффициентов, разложения, структурной, функции

...нестационарных про- устройства процесса х(с) на о цессов х и у(1-,) на выходах бло ход п лучаю коэфф ци р ходе получают коэффициенты разложения в ряд по ортогональным полиномам ков 7 усреднения устанавливаются сигналы, значения которых принимаются в Лагерра автостру ураге а автоструктурной функции, качестве оценок параметров модели ВСФФормула изобретения вида ) ед, а Т. ( ), (2)35КжО Устройство для определения коэфгде 1 ( 0 ) - полиномы Лагерра. фициентов разложения структурнойВСФ (1) определена на интервале функции, содержащее п (и - число и обладает свойством четности, т.е. определяемых коэфФициентов) сумма- Э(ь( ) = 0(- (,), что дает возмож торов, и блоков усреднения, первый ность аппроксимации ее моделью (2).и второй...

Номер патента: 1293078

Опубликовано: 28.02.1987

Авторы: Андреев, Бридун, Лизунов, Пристай, Шнерх

МПК: B65D 90/22

Метки: нефтепродуктов, нефти, резервуар

...насадки с соплами установлены попарно, причем сопла 5 смежных конфузорных насадков направлены в противопо ложные стороны, как показано на фиг. 2 и 3 (а - нагнетательные, в - всасывающие сопла). Резервуар работает следующим образом.При заполнении резервуара через приемно-раздаточные патрубки 1 жидкость по.трубе 4 направляется в сопла 5 (а) и выбрасывается направленной струей вдоль стенки 2 резервуара на уровне днища 6.При опорожнении резервуара жидкость всасывается соплами 5 (в), образуя также направленную струю, только в обратную сторону (на фиг. 2 и 3 показано стрелками). При установке нескольких сопл эффект движения направленной струи усиливается, причем скорость движения у стенки - макси мальная, а к центру резервуара она...

Номер патента: 1293070

Опубликовано: 28.02.1987

Авторы: Васеха, Лизунов

МПК: B63B 23/58

Метки: гак, шлюпочный

...используемым для спуска тяги 5, а блок Э при этом работает бортовых плавучих средств, и явля- как подвижной блок полиспаста, ется усовершенствованием изобретения 5 На рычаге 2 блок Э может быть запо авт.св. У 1085888. креплен стационарно, а рукоятка 7Цель изобретения - уменьшение независимо от оси 6 блока Э,усилия раскрытия гака при освобождении плавучего средства от нагружен- формула изобретения ,ных лопарей щлюпбалок, ЮНа фиг, изображен предлагаемый ), Шлюпочный гак по авт,св.шлюпочный гак в закрытом положении, У 1085888, о т л и ч а ю щ и й с я общий вид; на Фиг,2 - разрез А-А на тем, что, с целью уменьшения усилия Фиг,1. раскрытия гака при освобождении плаСоставитель Г,ЛуценкоТехред Л.Олейник орректор И.Пожо тор А,Ога аж 409...

Номер патента: 1288499

Опубликовано: 07.02.1987

Авторы: Веселев, Лизунов

МПК: G01B 11/00

Метки: дифракционных, длин, измерителей, малых, мер, поверки

...образом. 50Излучение Не-Юе лазера 1 направляется на многозначную меру 2 малой длины, в качестве которой используется регулируемая щель в сочетании с уголковым отражателем 20, и дифрагирует на ш максимумов и минимумов. Первоначально устанавливается произвольный размер Й щели в заданном диапазоне, например, с помощью концевой меры 19 длины и дифференциального микровинта 18 или электромагнитной системы 22, измеряется волновой параметр 1 с помощью регистрируемого блока 4 и отсчетной системы 3, измерителя 5 и блока 6 индикации по второму каналу, а размер Йо щели определяется по формуле(1)о 1 ф где шЬ в известн волновые параметры; ш - порядок дифракционногомаксимума или минимума;- длина волны Не-Юе лазера; Ь - базовая длина -...

Номер патента: 1239029

Опубликовано: 23.06.1986

Авторы: Васеха, Лизунов, Никифоров

МПК: B63B 23/58

Метки: гак, шлюпочный

...зева этого крюка на неподвижной оси,1239029 Составитель Г. Луценко Техред И. Верес Корректор М. Максимишинец Тираж 422 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор П. КоссейЗаказ 3344/15 Изобретение относится к судостроению, в частности к спускоподъемным устройствам, используемым для спуска бортовых плавучих средств, и является усовершенствованием известного устройства по основному авт. св. Мо 1085888.Цель изобретения - обеспечение более простого и удобного закрепления концевого звена лопаря шлюпбалки между параллельными щеками. На чертеже изображено предлагаемое устройство, общий вид.Шлюпочный...

Номер патента: 1236503

Опубликовано: 07.06.1986

Авторы: Батищев, Лизунов

МПК: G06F 17/15, G06F 17/18

Метки: процесса, случайного, структурной, функции

...соответствующее этому моменту времени значение сигнала х( ,) . На вход вычитающего блока 1 непрерывно подается сигнал х( 1) . Следовательно, выходной сигнал вычитающего блока 1 определяется следующим выражениемя( с) = х(е) - х(е, +), (1) где- временная задержка между сигналами х(1) и х(й,), изменяющаяся синхронно с текущимвременем.Выходной сигнал вычитающего блока 1 через усилитель 2 подается на пер вый вход блока 3 умножения, на вто рой вход которого поступает сигнал Дх(1 + 7)/дй с выхода дифференцирующего блока 7. С выхода блока 3 умно жения сигнал 2 г( ) йх(й; +)/ йпре образуется в цепи, состоящей из двух сумматоров 4 и 6, управляемого делителя 5, и поступает на вход первого блока 10 регистров, представляющего собой совокупность п...

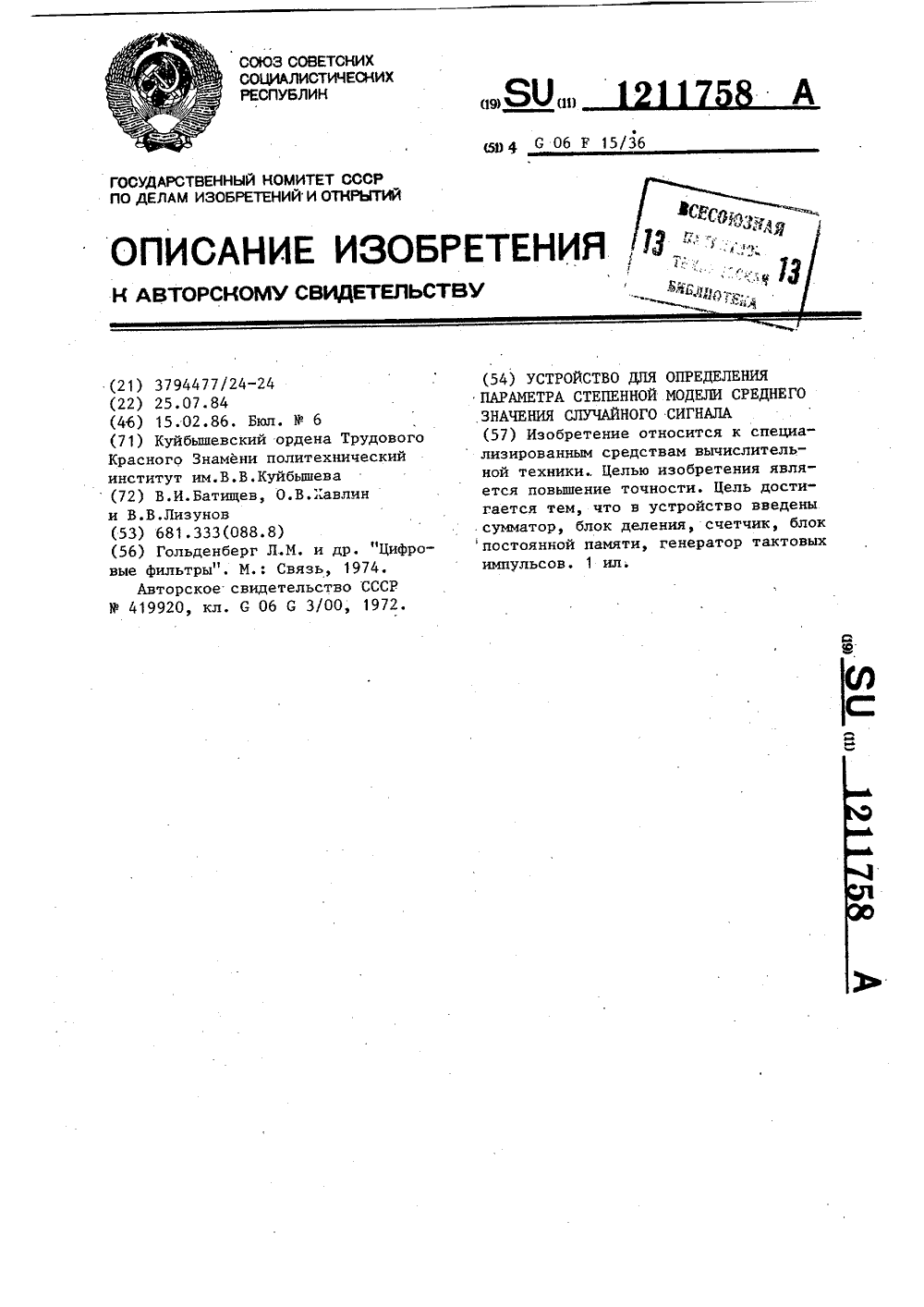

Номер патента: 1211758

Опубликовано: 15.02.1986

Авторы: Батищев, Лизунов, Хавлин

МПК: G06F 17/18

Метки: значения, модели, параметра, сигнала, случайного, среднего, степенной

...(2) и (3) параметр может быть найден из условияМ2:х(11-к 1"-с фО1=1". (к) . По команде отгенератора тактовых импульсов кодвторой информации х(,) поступаетна схему сравнения 2, на выходе которой формируется кодх(11-с 10 принимаемый сумматором 6 по первомувходу, на второй вход которого с регистра 3 поступает код,Е: (х Я-с(,11На выходе сумматора 6 фбрмируетсясумма, которая заноситсякх( ) св приемный регистр 3 и одновременнопадается на первый вход блока деления 8.В то же самое время с генераторастепенной функции 4 значение поступает на первый вход сумматора 7, навторой вход которого с дополнительного регистра 5 подается сумма 1.п 25 11Результат суммирования, определяемый,Е рполнительный регистр 5 и одновременно подается на второй вход...

Номер патента: 1208288

Опубликовано: 30.01.1986

Авторы: Ганчев, Лизунов, Низовкин, Рыбак, Ульрих

МПК: F02M 17/42, F02M 7/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...1 снабжен крышкой 15, в которой установлены 25 седельный элемент 16 для топливного игольчатого клапана 6 и фильтр 17 для подаваемого в поплавковую камеру 4 топлива, Крьппка 15 образует с корпусом 1 надтопливное пространст- З 0 во 18 поплавковой камеры 4. В. крышке 15 против диффузора 3 установлена трубка 19 устройства регулирования давления в надтопливном пространстве 8 причем трубка 19 снабжена ре 35 гулиравочным винтом 20, .имеющим контргайку 21, а конец трубки 19 расположен у входа в диффуэор 3 В крышке 15 корпуса 1 выполнен канал 22., а в трубке 19 - отверстие 23, сообщающие надтопливное пространства 18 поплавковой камеры 4 с внутренней полостью 19. В диффузоре 3 выполнен кольцевой канал 24 распылителя, соединенный с главной...

Номер патента: 1200198

Опубликовано: 23.12.1985

Авторы: Корытов, Лизунов, Стативко

МПК: G01R 25/00

Метки: фазометр

...короткозамыкатели 8 и 9 последовательно нажимают в нижнее положение и с помощью регулирующих органов первого и второго делителей 10 и 11 напряжения на первых вторичных обмотках трансформаторов 1 и 2 устанавливаюют напряжение одинаковой величины, по которой производилась градуировка шкалыеФазометр работает следующим образом.Через входные зажимы Фазометра, делитель 1 О и трансформатор 1. со стороны первого входа и делитель 11 и трансформатор 2 со стороны второго входа сравниваемые гармонические напряжения через трехфазные выпрямительные диодные блоки Э и 4 подводятся к резисторам 512001 10 20 25 30 Для однозначного определения зна" ка фазового сдвига короткозамыкатели 8 и 9 устанавливают в верхнее фиксированное положение,При...

Номер патента: 1199497

Опубликовано: 23.12.1985

Авторы: Заппарова, Лизунов, Макаров, Мингазетдинов

МПК: B23H 3/10

Метки: электрод-инструмент, электрохимической

...обработки, на фиг. 2 -узел 1 на фиг. 1; на фиг. 3 - видА на фиг. 2.Устройство состоит из бака 1 ингибитора, трубки 2 подачи ингибитора, испарителя 3, электрода-инструмента 4. Свежий электролит подается в полость Б высокого давления электрода- инструмента 4, проходит через форсунки в межэлектродный промежуток и далее в виде газожидкостной смеси (пузырьки водорода + электролит) поступает в полость В низкого давления. Под давлением сжатого воздуха ингибитор из бака 1 подается через трубку 2 в испаритель 3, где испаряется и в газожидкостном состоянии поступает в полость В низкого давления электрода-инструмента 4, где происходит ингибирование водорода; Ингибированная газожидкостная смесь выходит из полости В низкого давления через...
