Литвинов
Форма для изготовления объемныхэлементов
Номер патента: 814749
Опубликовано: 23.03.1981
Авторы: Зайцев, Ковалев, Литвинов, Луганский, Прокопенко, Судьбинин, Трифонов, Фридман, Шарыпин
МПК: B28B 7/22
Метки: объемныхэлементов, форма
...6, обра.,осуществляется в направляющих, закрепленных зующие отверстия под крепежные болты. Угло-,на внутреннем спите опалубки, что не позволя- вые элементы шарнирно соединены тягами 7 с.ФИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР У 672035,35кл. В 28 В 7/22, 1977 Э 81474 центральной колонной 8 и перемещаются в направляющих 9 при поднятии или опускании центральной колонны. На центральной колонне установлен упор 10, удерживающий ее в верхнем положении и одновременно фиксирующий угловые элементы в открытом положении. При5 освобождении фиксатора центральная колонна опускается под действием собственного веса и фиксирует угловые элементы 3. Положение наружных внутренних бортов и крышек фиксио...
Барабанный грохот
Номер патента: 814480
Опубликовано: 23.03.1981
Автор: Литвинов
МПК: B07B 1/22
Метки: барабанный, грохот
...2 - тоже, вид спереди.Барабанный грохот включает ротор1, собранный из нескольких поперечных дисков 2, продольные балки 3,звенья подвески 4, откидывающиесярамки 5 с пластинами б, цапфы 7,опорные подшипники 8, полумуФты привода 9, раму 10, бункер 11, загрузочное устройство 12, кожух 13, направляющие 14 и ролики 15.15 Барабанный грохот работает следующим образом. При загрузке бункера 11, исходнаягорная масса по загрузочному устрой ству 12 поступает на вращакщуюсяпросеивающую поверхность, образованную в верхней части ротора поперечными дисками 2, продольными балками 3 и откидывающимся рамками 5 с плас тинами б и транспортируется на нейв сторону разгрузки крупного надрешетного продукта, одновременно прочсходит грохочение.Подрешетный...
Устройство для исследования элек-тризации порошкообразных веществ
Номер патента: 813831
Опубликовано: 15.03.1981
Авторы: Литвинов, Серебряков, Федотова
МПК: H05F 3/00
Метки: веществ, исследования, порошкообразных, элек-тризации
...стенки выполнены с каналами для подачи сжатого воздуха в полость приемника.На чертеже изображена конструктивная схема устройства.Устройство состоит из воронки 1 с воздухопроницаемой крышкой 2 (узел загрузки), вращающегося ротора 3 с приводом 4 и неподвижного корпуса 5 (узел электризации), изолирующей прокладки 6, воздухопроницаемой приемной емкости 7 из проводящего материала, кожуха 8, измерительного прибора 9 и вентиля 10. В верхней части ротора имеется площадка, на которую помещается исследуемое вещество,Устройство работает следующим образом,Исследуемое вещество загружается через загрузочную воронку 1, при снятой крышке 2, на торцовую площадку ротора 3. Закрывается крышка 2, Включается привод 4, ротор приводится во вращение,...
Устройство для сортировки руд
Номер патента: 812361
Опубликовано: 15.03.1981
Авторы: Воротеляк, Вотинов, Еловская, Литвинов, Петров
МПК: B07B 1/22
Метки: руд, сортировки
...руд включает лоток 1 для загрузки исходной руды, камеру 2 (чашеобразной ормы), представляющую оболочку усеенного конуса, на образующей поверхности которого выполнены конические отверстия диаметром 22 мм, имеющим назначение как основной силовой конструкции, в которой происходит разгрузка исходной горной массы,распределение ее по образующей поверхности и отсев пустой породы с непро мышленной слюдяной мелочью, коническую камеру 3, выполненную в форме , усеченногс, конуса, но с меньшим углом конуса, чем камера 2, и имеющий на образующей поверхности отверстия Я диаметром 15-20 мм, предназначенную для отбора кристаллов слюды, лоток 4, конвейер 5, лоток 6, конфузор 7 с регулируемыми заслонками 8 и 9, лоток 10 для вывода отобранных кристаллов...
Способ нанесения защитных по-крытий
Номер патента: 810635
Опубликовано: 07.03.1981
Авторы: Герасимова, Гусев, Коробов, Литвинов, Павлов, Рязанцев, Фирсов
МПК: C03C 17/02
Метки: защитных, нанесения, по-крытий
...В качестве материала для получения прозрачных покрытий используют А 120 з, ХгОг, У 20 з и их смеси. Конструкция дозатора 10 позволяет получать концентрации порошка в кислородеот 0,1 до 1,0 г/л при гранулометрическомсоставе 5 - 15 мкм - 15 - 20%, 15 - 25 мкм -65 - 75%, 25 - -50 мкм - 5 - 20%. Полученную 15смесь материала с кислородом подают вгорелочное устройство 3, откуда смесь поступает в спутный поток продуктов горениябез перемешивания (фиг. 1 а). Одновременно, оплавляясь, порошок осаждается на 20трубу 9, образуя прозрачную пленку 11 наповерхности,Горелочное устройство 2 совместно сустройством 3 служит для нагревания подложки до 1450 - 1750 С, что осуществляется при общем расходе водорода от 10 до25 мзlчас и соотношении к расходу...
Клещевой захват
Номер патента: 810597
Опубликовано: 07.03.1981
Авторы: Антоненко, Литвинов, Приходько
МПК: B66C 1/44
...содержишарнирно закреплеснабженные кернам(54)(57) КЛЕЩЕВОЙ ЗАХВАТ, содержащий раму с шарнирно закрепленными на ней захватными рычагами, снабженными зажимными элементами с дебалансами, и механизм фиксации захватных рычагов в нерабочем положении, о т л и ч а ю щ и й с. я тем. что, с целью повышения надежности работы захвата при кантовании груза, захват снабжен фиксатором рабочего положения захватных рычагов, выполненным в виде подвижной распорной планки, свободно охватывающей захватные рычаги и снабженной упорами. 4 и упорную планку 5. Верхние плечи в 2 связаны шарнирными тягами 6 с сой 7, навешиваемой серьгой 8 на руэоподъемного механизма, раверса 7 соединена с рамой 1 мехам фиксации 9 рычагов 2 в нерабочем ении. Для фиксации...
Измеритель электростатическогопотенциала
Номер патента: 808989
Опубликовано: 28.02.1981
Авторы: Литвинов, Федотова
МПК: G01R 29/12
Метки: измеритель, электростатическогопотенциала
...заземленной плас. тины.На чертеже приведена структурная электрическая схема измерителя,Измеритель электростатического потенциала содержит датчик 1 потенциала и размещенный перед ним калибровочный источник 2 электрического поля, соединенный с вы. соковольтным источником 3 напряжения и вы полненный в виде иглы 4, окруженной, кроме ее острия, заземленной оболочкой 5 с диэлектрической прокладкой 6, причем датчик 1 потенциала установлен заподлицо в отверстии, выполненном в центре заземленной плас тины 7, образцовый вольтметр 8 и преобразователь 9.Измеритель работает следующим образом. Датчик 1 поте авосно относительнорасстоянии от ее ос с808989 Кузнецош Составитель хред И, Аст орректор О, Билак ор М Митров э 40 Тираж 743ВНИИПИ...
Датчик составляющих векторанапряженности переменного электри-ческого поля
Номер патента: 808987
Опубликовано: 28.02.1981
Авторы: Акулин, Волобуев, Головин, Камсков, Литвинов, Николаев
МПК: G01R 29/12
Метки: векторанапряженности, датчик, переменного, поля, составляющих, электри-ческого
...поля со.держит проводящий сердечник, выполненныйиз двух частей 1 и 2, механически соединенных друг с другом изоляционной прокладкой3, а также тороидальную катушку 4 н дополнительную обмотку 5, охватывающие проводящий сердечник, части 1 и 2 которого электрически соединены с концами дополнительнойобмотки 5, причем на торондальную катуш.ку 4 нанесена обмотка б возбуждения, а нзо.ляционная прокладка 3 выполнена из сегнетокерамики.Датчик работает следующим образом, 808987Напряжение возбуждения, подводимое к обмотке 6, трансформируется в дополнитель. ную . обмотку 5 и создает в изоляционной прокладке 3 переменное электрическое поле Е , направление которого совпадает с продольной осью датчика. Под. действием этого /поля, диэлектрическая...
Промышленный робот
Номер патента: 808262
Опубликовано: 28.02.1981
Авторы: Вантух, Зыбин, Литвинов, Сахаров
МПК: B25J 5/02
Метки: промышленный, робот
...15 перемещения 42 и распорными устройствами 43. Каретка снабжена колесами 44 и домкратами 45, Все конечные упоры, ограничивающие перемещения, снабжены демпфирующим устройством. 20 Система програгелного управления не показана.Промышленный робот работает следующим образом.Две руки робота находятся в крайнем нижнем положении (Фиг. 1). Приводом 38 с выдвижным упором платФорма 11 зафиксирована в нижнем положении. Приводы 37, 39 и 40 отключены, При подаче воздуха в нижнюю полость цилиндра 3 шток 4 с рукой 8 и платформой 12 перемещается в крайнее верхнее положение до упора привода 39 и рука 8 при подаче воздуха в верхнюю полость цилиндра - в крайнее нижнее положение. При нахождении руки 8 в крайнем верхнем положении в...
Ультразвуковое устройство
Номер патента: 808165
Опубликовано: 28.02.1981
Автор: Литвинов
МПК: B06B 1/08
Метки: ультразвуковое
...иых раздвоенных частей в проекции на ось волновода равно нечетному числу четвертей длины волны изгибных коцеба ний в волноводах.На фиг. 1 представлено. предлагаемое устройство, вид спереди, на фиг. 2 - то же, вид сбоку, на фиг. 3 - то же, вид сверху.3 80816Устройство состоит из параллельных волноводов 1 и 2 одинакового сечения, жестко прикрепленных в пучностях смещения иэ изгибных колебаний к концентратору 3 продольных колебаний. Выходная часть концентратора раздвоена, расстоя. ние 6 между серединами торцов идентич- ных раздвоенных частей в проекции нв ось волноводов равно нечетному числу четвертей длины волны 1 иэгибных колебаний в волноводвх, т.е. Ультразвуковое устройство, содержа-щее электромеханический преобрвэсаатель,...
Погрузочное устройство дляугольного комбайна
Номер патента: 806881
Опубликовано: 23.02.1981
Авторы: Арутюнян, Винников, Коган, Козлов, Комар, Литвинов
МПК: E21F 13/00
Метки: дляугольного, комбайна, погрузочное
...погрузочного устройства. При этом тяга 10 поворачивает рычаги 13 и 17шарнирно-рычажного механизма 14, рычаг 18 производит подъем выдвижногошита 9, Гидроцилиндр 19 вновь раздвигается на полный ход, В конце операциигидрораспределитель 27 выключается,Предлагаемое погрузочное устройство .д 5 . угольного комбайна позволяет обеспечить эффективное управление и погрузку отбитого угля с почвы пласта на конвейер, механизирует процесс зарубки и выемки ниш, а. также погрузку угли на конвейер,находящимся непосредственно за этим ор-,ганом погрузочным устройством. При этомдругое погрузочное устройство находитсяв транспортном положении.Погрузочное устройство (фиг. 2 и 3)имеет поворотный щит 7, вращающийсявокруг оси 8, выдвижной шит 9, которыйопускается...
Тележка локомотива
Номер патента: 806510
Опубликовано: 23.02.1981
Авторы: Аведиков, Акишин, Богопольский, Гибалов, Калько, Литвинов, Филонов, Шевченко
МПК: B61F 3/04
Метки: локомотива, тележка
...меньшей мере, один тяговый электродвигатель, установленный на раме, вал которого связан с колесными парами посредством расположенных снаружи последних зубчатых редукторов, опирающихся со стороны ведомых зубчатых колес через подшипниковыеузлы на оси колесныхпар, а со стороны ведущих-шарнирно подвешенных краме тележки, а также элементы рессорного подвешивания, о т л и ч,а -ю щ а я с я тем, что, с целью увеличения поперечной устойчивости тележки при одновременном упрощенииее конструкции, рама тележки связанас корпусами редукторов посредствомбалансиров.Источники инФормации,принятые во внимание при экспертизе1. Заброднов В. В. Электроподвижной состав Французских железныхдорог. М., "Транспорт", 1965, с,20,5 рис. 11.2. Патент ПИР Р 33931,кл....
Установка для регенерации формовочныхсмесей
Номер патента: 806231
Опубликовано: 23.02.1981
Автор: Литвинов
МПК: B22C 5/00
Метки: регенерации, формовочныхсмесей
...трубопровода 20 сообщена с воздушным соплом О.Внизу регенерационный тоннель 2 снабжен огнеупорной емкостью 21 с разгрузочным отверстием 22 и отверстием 23 для присоединения вытяжной вентиля (не показан).Пространство внутри корпуса 1 заполнено теплоизолирующим материалом 24.Установка для регенерации формовочных смесей с органическим связуюшим работает следующим образом.При включении установки горелку на направляющих колонках 9 отводят от регенерационного тоннеля 2, включают подачу топлива в топливную камеру 16 и разжигают.После разжига включают подачу воздуха. Воздух из пневмомагистрали 7 поступает в полость 6, а из нее по трубопроводу 20 через воздушное сопло 10, смесительную камеру 11 подается в топливную камеру 16.Из камеры 16...

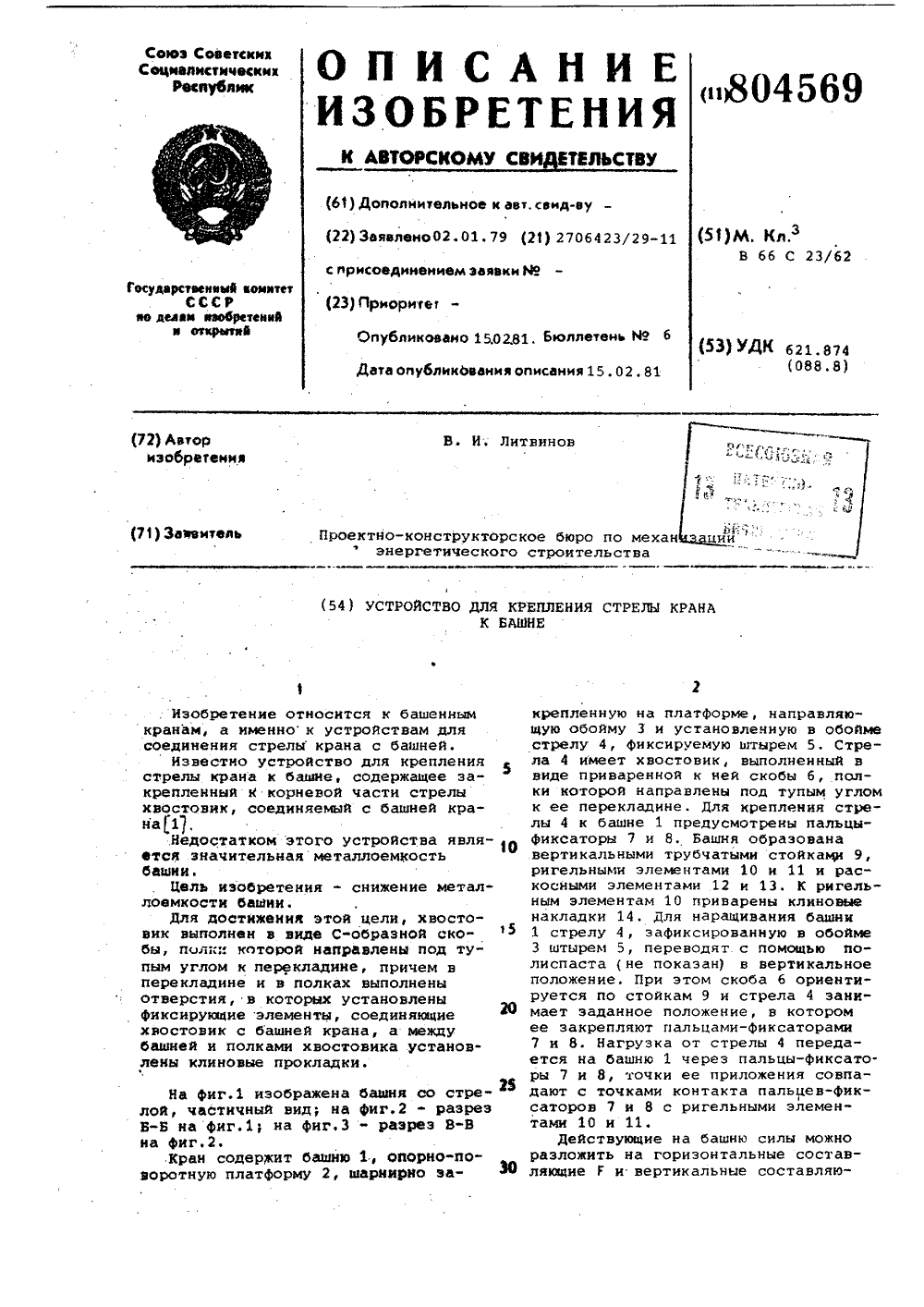

Устройство для крепления стрелыкрана k башне
Номер патента: 804569
Опубликовано: 15.02.1981
Автор: Литвинов
МПК: B66C 23/62
Метки: башне, крепления, стрелыкрана
...7 и 8, Башня образована вертикальными трубчатыми стойкамИ 9, ригельными элементами 10 н 11 и раскосными элементами 12 и 13. К ригель" ным элементам 10 приварены клиновые накладки 14. Для наращивания башни 1 стрелу 4, зафиксированную в обойме 3 штырем 5, переводят с помощью полиспаста (не показан) в вертикальное положение. При этом скоба 6 ориентируется по стойкам 9 и стрела 4 занимает заданное положение, в котором ее закрепляют пальцами-фиксаторами 7 и 8. Нагрузка от стрелы 4 передается на башню 1 через пальцы-фиксаторы 7 и 8, точки ее приложения совпадают с точками контакта пальцев-фиксаторов 7 и 8 с ригельными элементами 10 и 11.Действующие на башню силы можно разложить на горизонтальные составляющие Г и вертикальные составляющие 0,....
Импульсная головка
Номер патента: 804183
Опубликовано: 15.02.1981
Авторы: Бирюков, Гейдебрехов, Литвинов, Подуздиков, Резник
МПК: B22C 15/272
Метки: головка, импульсная
...10 с обратным клапаном 11 сообшает унравляюший орган 3 с полостью 12 рассекателя 13, трубопровоц 14 служит для подачи сжатого воздуха пля накопления, выпускное отверстие 15 образовано седлом 16.Импульсная головка работает следуюшим образом.Заказ 10768/1 ВНИИ ираж 88 исное иал ППП Патент, г. Ужгород,ул,Проектная 3 80Сжатый воздух, проходя через каналы управляющего органа 3 (см. фиг. 1) и трубопроводы 9 и 14, заполняет полости 2,7 и 8, Для осуществления импульса управляющий орган 3 (см. фиг. 2) через трубопроводы 9 и 10 соединяет надклапенную полость 8 с полостью 12 рассекателя 13. Сжатый воздух из полости 8 резко перетекает в полость 12, и поц действием сжатого возпуха в полости 2 клапан 6 резко поднимается вверх, откры- ьая....
Катализатор для очистки газа отокиси углерода
Номер патента: 803967
Опубликовано: 15.02.1981
Авторы: Душина, Кондрашева, Королева, Литвинов, Федоров
МПК: B01J 23/72
Метки: газа, катализатор, отокиси, углерода
...для очистки газа отокиси углерода, содержащим медь иокись алюминия и дополнительно введенный никель при следующем соотношении компонентов , вес.Ъ:Медь 6,6-8,8Никель 13,2-14,4Окись алюминия Остальное Катализатор получают обработкойв статических условиях при комнатной температуре основы - активнойокиси алюминия марки А, фракции1-2 мм раствором аммнаката никеля,при последующем взаимодействии полученного промежуточного продуктас раствором аммиаката меди.Каталитический процесс полного1 О удаления окиси углерода из гаэовоэдушной смеси осуществляют на динамической установке при температуре300-350 оС, объемной скорости потока2700 ч , исходной концентрации окиси15 углерода в смеси 0,1-2,0 об.Ъ,толщина слоя катализатора 5 см,...
Экран парогенератора
Номер патента: 802718
Опубликовано: 07.02.1981
Авторы: Зайцев, Костюченко, Литвинов
МПК: F23M 5/08
Метки: парогенератора, экран
...изображен экран, продольный разрез, на фиг. 2 - сечение А-А фиг. 1; па фиг. 3 - узел соединения ребра жесткости с экраном.Экран выполнен в виде короба, стенки которого образованы трубами 1, подклю ченными к собирающему 2 и раздающему 3 коллекторам. На внутренней поверхности короба приварены плоские вертикальные ребра 4 жесткости, выполненные из охлаждаемых груб 5, соединенных между собой и трубами 1 пластинами 6. Ребра 4 жесткости расположены по периметру внутренней поверхности короба с рав номерным шагом, отношение которого к высоте ребра 4 составляет 2-10, а между вершинами ребер 4 и противолежащей стенкой экрана образован зазор.Нагрузка от веса элементов конструкции парогенератора благодаря установке ребер 4 жесткости указанным...

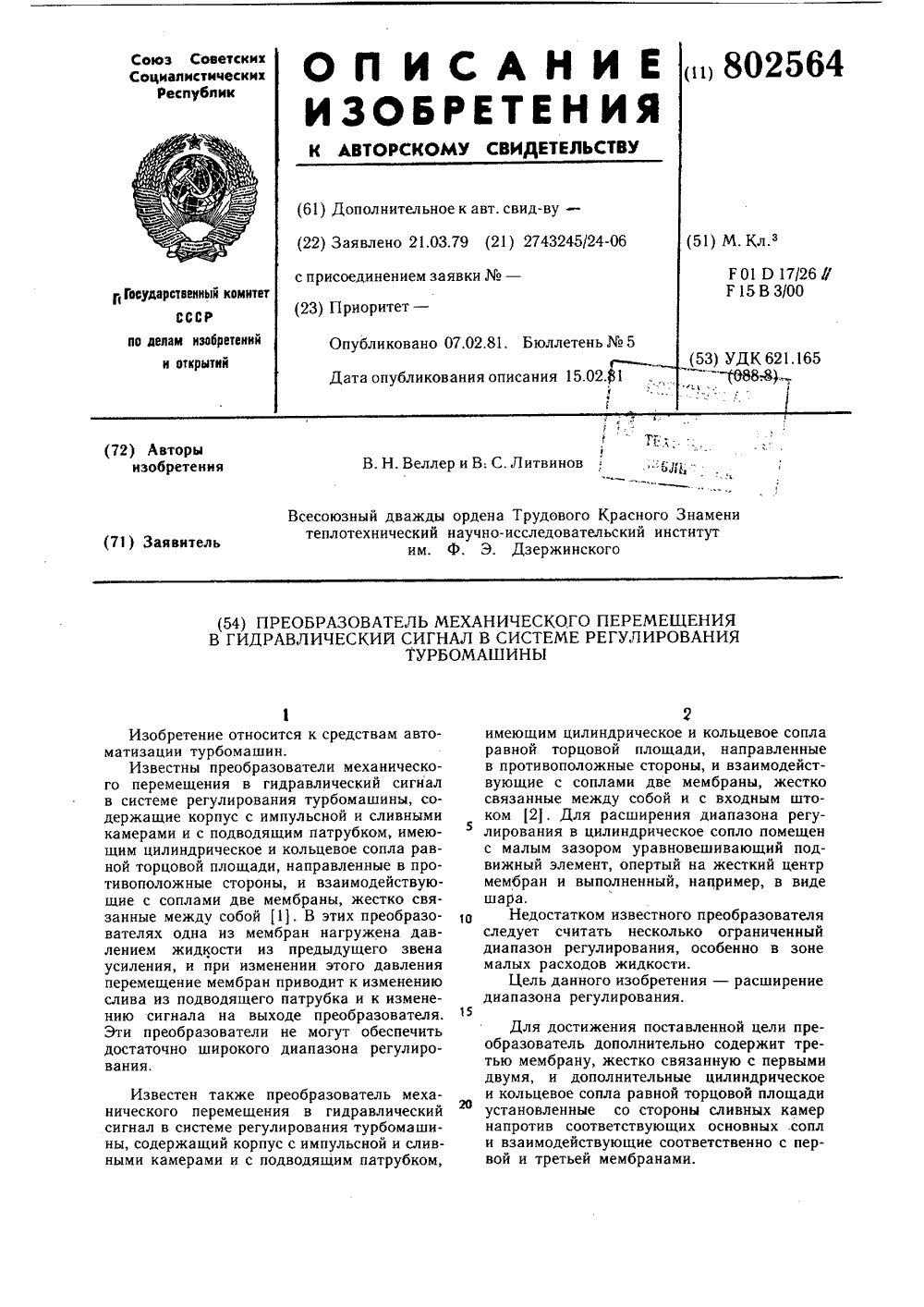

Преобразователь механическогоперемещения b гидравлический сигналв системе регулирования турбомашины
Номер патента: 802564
Опубликовано: 07.02.1981
Авторы: Веллер, Литвинов
МПК: F01D 17/26
Метки: гидравлический, механическогоперемещения, сигналв, системе, турбомашины
...канавок вставки 15 и внутренней поверхностью сопла 13 имеется достаточно большой зазор, который в то же время в несколько раз меньше максимального перемещения жестких центров 5 иб,Жидкость к этому зазору поступает из сравнительно свободного пространства корпуса 1 с относительно малыми скоростями и, кроме того, корпус 1 является как бы отстойником движущейся жидкости. Все это уменьшает возможность попадания засорений в зазор.Применение вставки 15, с одной стороны, позволяет уменьшить слив жидкости через сопло 13, сохранив его уравновешивающее значение, а с другой - исключить возможные заедания подвижной части. Даже при попадании загрязнения в зазор, оно при перемещении жесткого центра 5 и движения жидкости смывается в канавки и тем...
Установка для поверки измерителейнелинейных искажений
Номер патента: 800897
Опубликовано: 30.01.1981
Автор: Литвинов
МПК: G01R 23/20
Метки: измерителейнелинейных, искажений, поверки
...Для поверки на 20других частотах (для поверки ИНИ используются 9 частот) изменяют частоту генераторов 1 и 2, Затем нажимаютна КН, выставляют 1 В, отпустив КНустанавливают по вольтметру 8 необхо- р 5димое напряжение второй и последующихгармоник. Для поверки всех точек ИНИна всех частотах необходимо сделатьвсего 9 нажатий кнопки КН. Для поверки других параметров ИНИ (чувствитель-Зности и градуировкипо частоте) переключателем П производят подключениевольтметра к резистору 9 и отсоединение генератора 2 от делителя 7.Контролируя вольтметром 8 напряжениена резисторе 9, производят поверкучувствительности ИНИ. Изменяя частоту генератора 1,производят поверкуградуировки ИНИ по частоте.Величина напряжения второй и последующих гармоник,...
Грохот
Номер патента: 799834
Опубликовано: 30.01.1981
Авторы: Глушенков, Исиченко, Литвинов, Муромец
МПК: B07B 1/22
Метки: грохот
...которых размещены поперечные кольца 3. На кольцах 3 закреплены полукольца 4 иэ износостойкого материала, Рабочая сторона полукольца 4 имеет коническую поверхность. Просеянный материал выводится иэ грохота посредством лотка 5. Одна.иэ боковин 1 установлена на опорном ролике 6, а другая - соединена с приводом (не показан) посредством цапфы 7, опорного подшипника 8 и полумуфты 9. Материал подается на просеивающую поверхность из загрузочного бункера 10. Не просеявшийся материал выводится посредством течек 11 и 12.Грохот работает следующим образом.Исходный материал перемещается иэ загрузочного бункера 10 в сторону799834 формула изобретения Риг 1 разгрузки, заполняя круговые ручьи грохота, образованные кольцами 3. На участке пути от задней...
Турбинная мешалка
Номер патента: 799802
Опубликовано: 30.01.1981
Автор: Литвинов
МПК: B01F 5/16
...реплено перемешиваюшее колесо 3, 799802выполненное в виде концентричнозаКрепленных на дисках 4 и 5 цилиндрических колец 6 и 7, между которыми размещены наклонные лопатки8 и 9, образуя соответственно карманы 10 (фиг,2) и 11 (фиг.З), Поверхность дисков 4 и 5 в карманах10 и 11 имеет равномерно расположенные вдоль лопаток 8 и 9 соответственно отверстия 12 и 13. На торцелопаток 8 и 9 выполнены пазы 14 и 15,которые расположены под углом 2090 один к другому. Угол наклоналопаток 8 противоположен углу наклона лопаток 9,Турбинная мешалка работает следующим образом.Емк сть 1 заполняют жидкостямидля смешения. При вращении колеса 3в направлении стрелки Г (фиг.1) лопатки 8 имеют угол наклона более90 , но менее 180 и направляют потокожидкости снизу...
Устройство для измерения влажностигазов
Номер патента: 798583
Опубликовано: 23.01.1981
Автор: Литвинов
МПК: G01N 29/00
Метки: влажностигазов
...длине полуволны,Выполнение генератора акустических колебаний в виде двух источников колебаний,10 26 23 36 3 расположенных оппозитно, соосно с влаго. чувствительным элементом, позволяет создатьстолб равномерно колеблющейся среды, расположенный между двумя источниками, в ре. зультате чего по всей длине влагочувствнтельного элемента сорбционно-десорбционные процессы одинаковы. Равномерность влагообменапо всей длине влагочувствительного элементаобеспечивает высокую точность измерений.Расположение источников колебаний на расстоянии, кратном длине волны, позволяетпри их синфазном включении, получить максимальную амплитуду колебаний, обеспечивающую ускорение процесса влагообмена и, темсамым, быстродействие устройства,На чертеже изображено...
Механизированный очистнойкомплекс совмещенной выемки
Номер патента: 798315
Опубликовано: 23.01.1981
Авторы: Белан, Бреннер, Бурчаков, Гиверц, Ковальчук, Коношенко, Круть, Литвинов, Полянский, Рудометкин, Сарсембаев, Фербер, Чурин, Шманев
МПК: E21D 19/00, E21D 23/00, E21D 23/03 ...
Метки: выемки, механизированный, очистнойкомплекс, совмещенной
...приводной головки 6 (фиг.1) в возводимой прнсечной выработке и приводнойголовки 5 в погашаемой присечнойвыработке.Так как гидростойки 41 (Фиг.6)механизмов передвижения 38 и 39(фнг.1) расперты, а гидродомкратыпередвижения 43 (Фиг.6) выполненыдвусторонними с двумя штоками, торасстояние между приводной головкой 6 (фиг.1) и насосной станцией 46,а также приводной головкой 5 и 40энергопоездом 45. при их передвижении на новый цикл остается неизменным,Сразу после зарубки и передвижения забойного углового конвейера 2на новую дорожку включается устройство для транспортировки секций присвчной крепи 56 и включается подачавыемочной машины, которая, двигаясьвверх по лаве в сторону возводимойприсечйой вырабатки, производит разрушение угольного пласта и...
Масса для изготовления абразивногоинструмента
Номер патента: 795922
Опубликовано: 15.01.1981
Авторы: Алексеев, Каспарова, Литвинов, Соловьев
МПК: B24D 3/20
Метки: абразивногоинструмента, масса
...гелеобразные слои, состоящие из окиси кремния, при этом происходит устранение засаливания инструмента, стабилизация съема стекла по времени, увеличение производительности процесса.В зависимости от твердости обрабатываемого материала в качестве абразивного порошка берут синтетические алмазы, эльбор или карбид кремния.П р и м е р, Навески компонентов помещают в фарфоровые чашки, взвешивают на аналитических весах, затем смешивают в лабораторном эмалированном смесителе до получения однородной абразивной массы. Абразивную мас,795922 Формула изобретения Составитель В. ВоробьевРедактор А. Долинич ТехредЖ.Кастелевич Корректор М. Шароши Заказ 9561/20 Тираж 924 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,...
Респиратор
Номер патента: 585639
Опубликовано: 07.01.1981
Автор: Литвинов
МПК: A62B 7/12
Метки: респиратор
...3 и 4 с направляющими стенками. Для подвода сжатого воздуха воздуховоды имеют штуцеры б и 6.Для пополнения воздухом, поступающим к органам дыхания, в распредели - тельных воздуховодах 1 и 2 выполнены калиброванные отверстия 7.Распределительные воздуховоды 1 и 2 соответственно закреплены на ободах 8 и 9, которые соединяются между собой шарнирно с помощью осей вращения 10 и 11.Для предохранения от подсоса окружающего воздуха к ободам прикреплены обтюраторы 12 и 13, выполненные из губчатой резины или паралона.Ободь 1 8 и 9 закреплены на голове работающего с .помощью оголовья 14, выполненного из прорезиненной ткани и хлопчатобумажной тесьмы. Для удобства одевания оголовье снабжено застежкой.Тройник 15 крепится к оголовью 14.Тройник 15...
Устройство для загрузкиокатышей
Номер патента: 794347
Опубликовано: 07.01.1981
Авторы: Литвинов, Мотя, Носовский, Хватков
МПК: F27B 21/06
Метки: загрузкиокатышей
...рельсу 7, закрепленному на станине 1.качающаяся рама 2 соединена со станиной с помогдью центральной опоры, состоящей из цапфы 8, жестко закрепленной на станине, и поворотной части 9 опоры (рамы), установленной на цапфе 8 с помо 1 дью подшипников 10 и 11 и снабженной шарнирами 12 с горизонтальными осями установленными в разъемных проушинах качающейся рамы. Оборудование на качаю- шейся раме размещено так, что центр тяжести качающихся масс, включая материал, находящийся на транспортере, размещается между горизонтальной осью шарни/Г ров качающейся рамы 2 и параллельной ей осью, проходящей через центры колес б.Устройство работает следующим образом, Привод 5 обеспечивает качательное пе. ремещение рамы 2 с транспортером 3 в го ризонтальной...
Электросмеситель
Номер патента: 793692
Опубликовано: 07.01.1981
Авторы: Гриднев, Литвинов
МПК: B22C 5/04
Метки: электросмеситель
...с источником тока (на чертежах не показан).Полюсные наконечники 25 и 26 снабжены выступами 27 (см. фиг, 3) и 28 (см. фиг, 4), выполненными в форме прямых треугольных призм, и выступами 29 и 30, выполненными в форме параллелепипедов. Выступы 2, 29 и 28, 30 расположены соответственно вдоль полюсных наконечников 25 и 26 в чередующемся порядке, Основания выступов 27 и 28 развернуты относительно друг друга на 180.Электросмеситель работает следующим образом. При включенном мотор-редукторе 15 и соединенных с источником электрического тока (на чертежах не показан) соленоида 23 и полукорпусов 2 и 3 компоненты жидкой самотвердеющей смеси по патрубкам 16, 17 и 18 непрерывно подаются внутрь корпуса 1.При этом мотор-редуктор 15 через муфту 13...
Забойный механизм подачи долота
Номер патента: 791912
Опубликовано: 30.12.1980
Автор: Литвинов
МПК: E21B 19/08, E21B 4/00
Метки: долота, забойный, механизм, подачи
...верхнем конце штока 3 до места расположения пальцев 17 и 18, когда механизм подачи долота растянут. Пальцы 15-18, 23 и 28 гидравлически уравновешены посредством выполнения уравнительных каналов н.Шток 3 состоит из отдельных секций с продольными каналами на внутренней поверхности, в которых помещены отдельные участки трубопроводов б и г, соединяемые при свинчивании секций кольцевыми каналами.Механизм работает следующим образом.После заполнения рабочих полостейцилиндров 1 и 5 маслом, установкирегулятора 26 на переток масла поддавлением, определяемом величинойтребуемой нагрузки на долото при бурении, а реле 27 - на требуемое давление перепуска при установке якорного устройства механизм включают всостав бурильного инструмента. Прибурении...
Машина для литья пластмасс под давлением
Номер патента: 263863
Опубликовано: 30.12.1980
Авторы: Гурвич, Ильяшенко, Кеймах, Ковлер, Лавентман, Литвинов, Рябой, Скляренко-Степанов, Файншель, Фишер
МПК: B29F 1/00
Метки: давлением, литья, пластмасс
...жестким регулируе мым упором, определяющим крайнее положение звеньев рычажной системы при запирании формы. Это позволяет использовать рычажную систему для передачи перемещений от регулирующего органа к упругой системе механизма.На чертеже изображен механизм запирания форм машины, продольный разрез.Механизм установлен наи состоит из неподвижной ипомещенным в ней домкратом 4, крепящихся гаттками 5, шарнирной опоры б, связанной рычагами 7 и 8 с подвижной плитой 9, качающегося на опорах 10 гидроцилиндра 11, поме щенного в каретке 12, штока 13, поршня 14, опор 15, крепящихся к станине крышки гидроцилиндра 16, передней плиты 17 и жесткого регулируемого упора 18.При подаче рабочей жидкости в штоковую полость гидроцилиндра 11 происходит...
Способ очистки паровоздушной смеси от аммиака
Номер патента: 787364
Опубликовано: 15.12.1980
Авторы: Варенко, Кондрашева, Литвинов
МПК: C01C 1/12
Метки: аммиака, паровоздушной, смеси
...от аммиака.Модифицированные: сорбенты получают пропусканием раствора СцС 3. или МС 1 через катионит КУмодификации 30/100, фракции 1-2 мм в Н форме до выравнивания рН исходного раствора и фильтрата,Технология способа состоит в следующем.Процесс сорбции осуществляют в адсорбере при; 20-23 С, удельной скорости паровоэдушного потока 1,5- 15,5 тыс ч , исходной концентрации аммиака в потоке 0,03-0,05 мг/л. 15П р и м е р 1 показывает степень очистки паровоздушного потока от аммиака катионитом КУв медной форме.Паровоздушную смесь, содержащую Щ аммиак в концентрации 0,03-0,05 кг/л пропускают через 1,4 г сорбента Сц-КУ30/100 со скоростью 15 500 ч при 20-23 С. Паровоздушная смесь очиСи-КУ фракции 1-2 мм 69,55 Сравнение эффективности предлагаемого...
