Литвинов

Номер патента: 545797

Опубликовано: 05.02.1977

Авторы: Авраменко, Ган, Демидов, Дмитриченко, Кавьяров, Литвинов, Позин, Пястолов, Румянцев, Саматов, Седякин, Тараканов

МПК: F16F 1/14

Метки: торсион

...- повышение долговечности торсиона. Для этого наружные пластп ны пакета выполнены с утолщенными концамиплавно переходящими к средней части пластин, и со скосами со стороны контакта с прямоугольными ступенчатыми обоймами, обращенными к боковым поверхностям пластин и направленными от углов пластин в сторону их средней части. Такое устройство пластиц торсионов позволяет равномерно распределить давление по контактной площадке и снизить его за:счет исключения изгиба пластин. Утол щения на концах пластин компенсируют повышение напряжений вследствие концентраций последних у скосов.На фиг, 1 изображен тразрез; на фиг. 2 - то жЗО рез; на фиг, 3 - наружн545797 5 7 на,вид сбоку; на фиг, 4 - вид на поверхностьпластичны, находящейся в,контакте с...

Номер патента: 542914

Опубликовано: 15.01.1977

Авторы: Киселев, Литвинов

МПК: G01G 19/10

Метки: автоматическое, автосамосвала, взвешивания, кузове, массы, перевезенной, суммирования

...в движение преобразователь линейных перемещений, включающий ведущую шестерню 10, ведомую шестерню 11, состоящий из храпового колеса 12 и подпружиненной собачки 13; фрикцион 1 поджатый пружиной 15 и служащий для фи сации ведомой шестерни в повернутом положении; редуктор 16 и счетчик 17.Устройство работает следующим образом.При подаче масла под давлением в гидро- цилиндр 4 кузов 2 автосамосвала начинает подниматься, освобождая золотник 1, который под действием пружины 3 перемегцается вслед за кузовом 2 и на определенном ходе сообщает нагнетательную полость гидроцилиндра 4542914 3 7 9 и- .1- -4 - 4 г --1 ", аг ИИИ Заказ 47/1 зд.12 раж 8 Подписное ипография, пр. Сапунова,3с г одпоршневой полостью датчика давления 5, Под действием...

Номер патента: 539903

Опубликовано: 25.12.1976

Авторы: Верещагин, Гриценко, Литвинов, Чадаев, Шнайдер

МПК: C08G 12/12

Метки: карбамидной, процессом, смолы

...к регулятору 8уровня реакционного раствора с клапаном 9.Циркуляционный насос 10, кипятильник 11 и.епаратор 12 включены в состав выпарногоаппарата 13 с принудительной циркуляцией.На выходе сепаратора 12 установлен датчик14 сухого остатка, например рефрактометр, идатчик 15 вязкости. Датчик 14 подключен крегулятору 16, соединенному с регулятором17 соотношения пар - реакционный раствор,снабженным клапаном 18 и подключенным красходомеру 19,Датчик 15 связан с регулятором 20, воздействующим на регулятор 21 соотношения, который в свою очередь соединен с датчиком 22расхода пара и с датчиком 23 давления пара.Система работает следующим образом.Исходный раствор непрерывно подают в реактор 1 через клапан 2. В зависимости от заданной...

Номер патента: 539848

Опубликовано: 25.12.1976

Авторы: Беляева, Козельская, Королева, Литвинов, Полухин, Прокопец, Хлыстова

МПК: C03C 3/30

Метки: светочувствительное, стекло

...вес. %:%02 60 - 851.1 гО 5,5 - 151203 2 - 25ХпО 1 - 12К 20 2 - 8А 20 0,001 - 0,05СеО, 0,004 - 0,061.агОз 0,001 - 0,03Рг,Оз 0,001 - 0,0211 ф:3 0,0008 - 0,05Ргп 203 0,0005 - 0,005Ягп 203 0,0005 - 0,005Отдельно взятые окислы 1.а 203 и Кс 1203 не обладают сенсибилизирующими свойствами, поскольку у них отсутствует способность к изменению валентности, однако, их присутствие всмеси делает более устойчивым равновесиеСе 02 Се 20 з, Рг 203 Рг 02, Ьгпг 035 гпО,что позволяет увеличить общее количествосмеси, что способствует лучшему перемешиванию сенсибилизирующей добавки и усреднению ее в составе шихты, а также способствует увеличению степени потемнения окраскистекла, так как эти элементы обладают высокой поляризуемостью.В качестве смеси окислов...

Номер патента: 539344

Опубликовано: 15.12.1976

Авторы: Дойников, Литвинов, Патрацкий

МПК: H01J 61/38

Метки: газоразрядная, лампа

...Газоразрядная лампа со светофильтром и охлаждающим устройством.Соосно с газоразрядной лампой 1,расположены наружная 2 и внутренняя 3 прозрачные трубки. Зазор между трубками заполнен зернами 4 из цветного стекла. Торцы трубок за:тета Совета Министриии и о 5 ирытий5 аЛисн 251 наб. сь 11 Б инеоан:.и, ир. Саииова крыты сетками 5. Лампа, трубки и сетки закреплены с помощшо арматуры 6,При ряооте лампы 1 Ох.яжда 10 ща 5: жидкось прокя 1 ивается через штуцер в арматуре 6 по двум каналам. Первый канал образуется лампой и внутренней 1 рубкой 3 и слуакиз дл 55 охлаждения лампы. Второй; анал образован внутренней трубкой и нару 5 киой трубкой 2 и служит для охлаждения зернистого светофильтра 4, который корректирует спектральное распределение...

Номер патента: 538231

Опубликовано: 05.12.1976

Авторы: Верещагин, Качев, Литвинов, Малыгин, Федоров, Шнайдер

МПК: G01F 11/24

Метки: пневмоподачи, сыпучих

...через небольшой зазор между стенками емкости 1 и диском 5 и черезверхний слой порошка, выходит в отверстие трубопровода 7 через участоктрубопровода 8 к штуцеру 4, захватываячастицы порошка и образуя порошково-воздушную смесь. Подвижная часть трубопровода 7 снабжена резьбой и шпоночной канавкой по всей длине, за исключением верхней части, на которую надеты уплотнительные кольца 1 3.35Двигатель 9 через шестеренчатую пару10 и 11, шпонку 12, вращает кольцо 5,и зубья-рыхлители 6 разрыхляют верхний слой порошка. При незаторможеннойгайке 14, она вращается вместе с кольцом5 и трубопроводом 7 будучи прижата фланцем 15 и пружиной 16. Во время подачиимпульса от генератора 22 сервопривод21 нажимает на рычаг 19 и прижимаеттормозную колодку 20 к...

Номер патента: 537916

Опубликовано: 05.12.1976

Авторы: Васенин, Зыков, Литвинов, Никулина

МПК: B65G 61/00

Метки: кран-штабелер

...(на чертежах не показан) перемещения штабелера и груз доставляется на разгрузочную площадку, ри задвигании тары 1 1 в ячейку стеллажа 3, траверса 9 находится в нижнем положении. Включается привод перемещения каретки 6, и упором 1 2 тара 1 1 задвигается в стеллаж 3. формула изобретения Кран-штабелер для обслуживания многоярусных стеллажей, содержащий перемещающуюся по вертикальным направляющимгрузовую площадку с установленной на нейс возможностью горизонтального перемещения кареткой, несущей захватный орган,отличающийся тем,что,сце 10 лью обеспечения удобства работы крана,на каретке установлена траверса, снабженная приводом вертикального перемещения,а захватный орган выполнен в виде планки,вертикально установленной в...

Номер патента: 536350

Опубликовано: 25.11.1976

Авторы: Заргарян, Литвинов

МПК: F16G 11/12

Метки: натяжения, шпренгеля

...доступности, удобства и 15сокращения времени натяжения шпрецгелягайка снабжена хвостовиком со сферическойповерхностью, размещенным в коническомгнезде, выполненном в корпусе, при этом головка гайки размещена вне корпуса, а диаметр ее меньше диаметра,кочического гнезда.На чертеже изображено предлагаемое устройство.Оно содержит стержень 1 с резьоой наодном конце, гайку 2 выполненную с хзостовиком 3, имеющим сферическую поверхностьи размещенным в коническом гнезде корпуса 4. На другом конце стержня 1 имеетсяпроушина б для шпрецгеля б.На раме машины 7 приваривают корпус 4,з отверстие которого вставляют резьбовой конец, стержня 1. Затем резьбозой конец стержця 1 вытягивают цз корпуса 4, так чтобы он вышел цз отверстия за пределы его опорной...

Номер патента: 535169

Опубликовано: 15.11.1976

Авторы: Исиченко, Литвинов, Муромец

МПК: B29H 5/16

Метки: вулканизационное, переносное, полотен, резиновых, ремонта

...виде шарнирно закрепленных на одной из пластин двуплечих рычагов, взаимодействующих одним плечом со второй пластиной, а другим с винтовой стяжкой.На фиг. 1 изображено описываемое устройство, па фиг, 2 - то же, в рабочем положении в процессе вулканизации.Устройство содержит нижнюю 1 и верхнюю 2 гибкие пластины, На кронштейнах 3 нижней пластины 1 посредством осей 4 шарнирно заРаботает устройство следующим образом.Подлежащий ремонту участок резиновогополотна 8 помещают между пластинами 1 и 2 10 (см, фиг. 1), концы винтовой стяжки 7 накидывают на пальцы 6 рычагов 5 и начинают вращать муфту винтовой стяжки. При вращении муфты рычаги 5 сначала опорными площадками а воздействуют на края верхней 15 пластины 2, прижимая ее к нижней пластине1, а...

Номер патента: 533790

Опубликовано: 30.10.1976

Авторы: Быков, Гельфенбейн, Литвинов, Садлуцкий, Чистякова

МПК: F16K 3/04

Метки: затвор

...способствует и отсутствие гиоких магистралей для подвода энергоносителя к домкрату.1.1 а фиг.показан предлагаемый затвор,оощин вид; на фиг. 2разрез по А - -Л нафиг. 1; на фнг. дположение тарелсн в сведенном состоянии,Затвор состоит нз корпуса 1, водила 2 (см.фиг. 1 и 2), тарелей 8 с уплотнителямн 4. Водило 2 выполнено в виде рычага 5, расположенного между тарелями 3. Рычаг 5 установлен на оси б и зафиксирован в осевом направлении в подшипниках 7 и 8. Рычаг 5 выполненс базовыми опорами 9 и сквозной выемкой 10,в которой установлены с помощью колец 11диафрагмы 12, образующие пневматическпйдомкрат, расположенный между тарелямн 3,Тарели стягиваются между собой пружинами533790 2 13. На оси 6 установлен рычаг 14, соединенный со штоком...

Номер патента: 532698

Опубликовано: 25.10.1976

Авторы: Абрамович, Барамыгин, Бытик, Кузьмина, Литвинов

МПК: F15B 1/10

Метки: аккумулятор, пневмогидравлический

...смонтирована эластичная диафрагма, и закрепленных на его торцах экранов с отверстиями и формой эквидестантной внутренним поверхностям торцов корпуса аккумулятора.На чертеже представлен предложенный аккумулятор, общий вид. Он содержит корпус 1, внутри которого установлен поршневой наделитель сред, выполненный в виде полого цилиндра 2, Внутри цилиндра смонтирована эластичная диафрагма 3, а на его торцах закреплены экраны 4 и 5 с отверстиями и формой, эквидестантной внутренним поверхностям торцов 6 и 7 корпуса аккумулятора,532698 г Подписное ЦНИИ ПИ 424/206 илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3Предлагаемый аккумулятор работает следующим образом. При зарядке жидкостью поршневой разделитель под действием жидкости движется в...

Номер патента: 532493

Опубликовано: 25.10.1976

Авторы: Ильин, Литвинов, Мушенко, Пилипенко

МПК: B23K 7/08

Метки: кислородной, металлов, резки

...интенсивно, так как в моменты основок резака фронт реза очищается от ш удняющих контакт к орода с мым металлом.При толщине разрезаемой ст 1200 мм резак останавливают ые 2-4 мм перемещения.На фиг. 1 изображена схема для осуществления способа кисл и металлов; на фиг. 2 - граф мости скорости движения резака ни.Для осущес ба кислородной резки металл о температуры воспламенения, затем подают режущий кислород 2 к резаку 3, закрепленному на консоли 4, сообщают прерывистое поступательное перемещение в направлении резки с помощью пневмоцилиндра 5 с толкателем 6, который входит в зацепление с зубчатой рейкой 7, закрепленной на консоли 4,Толкатель 6 входит в зацепление с одним зубом зубчатой рейки 7 и совершает рабочий ход, равный шагу между...

Номер патента: 531743

Опубликовано: 15.10.1976

Авторы: Горбач, Ефремов, Контушов, Литвинов, Остроумов, Федосов

МПК: B28B 21/44

Метки: вращения, защитного, нанесения, слоя, тела

...конвейер 16 с приводом от электродвигателя 17 через редуктор 18.Сердечник 3 установлен во вращающихся упорах 19 и 20 возвратно-поступательно перемещающихся тележек 21 и 22. Упор 19 соединен с механизмом зажима 23, а упор 20 связан с приводом, смонтированным на тележке 22. Привод вращения сердечника 3 состоит из электродвигателя 24 и редуктора 25, Тележки 21 и 22 установлены на рельсовом пути 26, причем тележка 22 является приводной и перемещается с помощью электродвигателя 2 через редуктор 28 и цепную передачу 29. Тележки между собой соединены тягой 30.Установка работает следующим образом, Изготовленный металлический сердечник с внутренним центрифугированным покрытием из бетонной смес, и павитой на его наружную поверхность...

Номер патента: 529411

Опубликовано: 25.09.1976

Авторы: Гринченко, Коневский, Литвинов, Тиман

МПК: G01N 27/78

Метки: блочности, корунда, кристалла

...Если полученное соотношениенаходится в пределах 9:8:5 - 9;(6,4):3, то кристаллмалоблочный, если оно меньше 9: (6,4):3 - кристалл блочный. Граница такого разделения являетсяусловной, но с ее помощью можно легко выявить З 1значительные отклонении в ту или другую сторону.Если наблюдается расщепление сателлитных линий, то измеряют расстояние между отдельнымипиками, которое однозначно определяет уголразориентации отдельных блоков. ИУгловой интервал ориентации кристалла выбранисходя из того, что данные ориентации осуществимы для монокристаллов корунда с обычно встречающимся расположением оптической оси подо60 - 90 по отношению к геометрической оси крис- ЗОталла.При углах менее 62 начинается наложение рядаолиний спектра, так что получить...

Номер патента: 529343

Опубликовано: 25.09.1976

Авторы: Ильин, Ларин, Литвинов, Мушенко, Пилипенко

МПК: F23D 13/36

Метки: внешнего, газов, газокислородный, резак, смешения

...трубы 3 для подвода режущего кислорода и корпуса 4, образованного жестким соединением газоподводящих труб 5 и 6, концентричных центральной трубе 3, ИМундштук 1 снабжен центральным каналом 7 для режущего кислорода и прямоугольно- шлицевыми выходными каналами 8 и 9, расположенными поочередно на одной кольцевой оси, концентричной каналу 7 режущего кислорода. Выходные М каналы 8 для подогревающего кислорода выполнены по всей длине мундштука и соединяются с кольцевой кислородной камерой 10, ооразованной наружной поверхностью мундштука 1, гаэоподводящей трубой 5 и центральной трубой 3. МВыходные каналы 9 для горючего газа прорезаны в теле мундштука 1 до соединения с радиальными отверстиями 11, посредством которых они сообщаются с...

Номер патента: 529307

Опубликовано: 25.09.1976

Авторы: Вылегжанин, Литвинов, Махуков, Парсаданов

МПК: F15B 19/00

Метки: испытания, клапан-седло, пары

...те мэе уст что вэиствэ отличаетсяканалах, свзываю ную пэлости с источи, установлены разв виде двух 1 ти 11 индкными поршнями, с ым поступает привод Гой - находится рам над- и пэдклапанподклап щих над - и ником рабоч делители, вь рэв сэ свэб ей жцдкэст цэлненные днэ подви эднои стороны к котэр ная жидкость, а с дру бочая жидкость, причеГидравлический распределитель 5 имеетлинии 14, служащие для слива приводнойжидкости из. правых полостей разделителей8 и 9 при обратном ходе пэршня. Поворотраспределителя 5 осуществляется от электро-двигателя 15 через коробку передач или вибратор 16,Устройство работает следующим образом,Насос 1 подает приводную (чистую) жидкость через гидрораспределитель 5 попере- щменно в...

Номер патента: 528908

Опубликовано: 25.09.1976

Авторы: Гильман, Гурвич, Литвинов, Мещеряков

МПК: A01F 12/60

Метки: бункер, зерноуборочных, комбайнов

...величины упрутих деформаций подвески,Такая конструкция бункера улучшила опорожнение его при выгрузке зерна повышенной влажности, так как пальцевая решетка с вибраторомпридает текучесть зерновой массе любой влажностипо всему основанию бункера и устраняет сводообразование зерна, Однако как показали эксперименты, скорость выгрузки зерна высокой влажностичерез относительно узкие окна шнека недостаточнадля полной загрузки шнека. Это объясняется сводообразованием, повьппенным сопротивлением зерна в этой зоне и недостаточной транспортирующейспособностью пальцев в связи с тем, что они 26 Эти лопатки образуют вдоль шнекески сплошную плоскую поверхность,щую направленные колебания под острые плоскости, которая эффективно устрдообразование...

Номер патента: 528557

Опубликовано: 15.09.1976

Авторы: Гладнев, Литвинов, Соболева

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...чертеже дана схема описываемого стабилизатора. 0Стабилизато мент 1, дроссель 2 и конденсатор 3 низкочастотного фильтра, шуцтирующцй диод 4, транзистор 5 схемы сравнения, источник 6 опорного напряжения, преобразователь 7 постоянного напряжения в переменное, резистор 8 и конденсатор 9 интегрирующей цепи, релейный элемент 10 и регулятор 11 напряжения,Дополнительно введенный регулятор 11 напряжения включен между выходом низкочастотного фильтра 2 - 4 и входозт преобразователя 7 постоянного напряжения в переменное. Преобразователь 7 выполнен ца транзисторах по двухтактной схеме с ненасьцценным выходным трансформатором и времязадающей ЯС- цепочкой, определяющей частоту выходного напряжения.Стабилизатор работает следующим образом.В...

Номер патента: 526814

Опубликовано: 30.08.1976

Авторы: Гужва, Житомирский, Ланцберг, Литвинов, Сатыр, Четверухин

МПК: G01N 25/56

Метки: влажности, газов, датчика, подогревного, регенерации, электролитического

...платиновая10 чернь, которая прочно сцепляется с поверхностью стеклоткани датчика и в процессе работы нарушает однородность влагочувствительной пленки, что приводит к снижениюточности и ухудшению стабильности градуи 15 ровочной характеристики; не удаляются органические вещества, пары которых адсорбируются на поверхности стеклоткани датчика и,гидрофобизируя ее, ухудшают условия пропитки раствором гигроскопической соли, что20 приводит к неравномерной поверхности влагочувствительной пленки, вследствие чего снижается точность показаний,Целью изобретения является повышениеточности измерений и стабильности характе 25 ристик.Поставленная цель достнгается тем, чтоперед пропиткой раствором гидроскопическойсоли датчик погружают в раствор...

Номер патента: 526747

Опубликовано: 30.08.1976

Авторы: Гаврюкова, Ларин, Литвинов, Мушенко, Рудометкин, Светиков

МПК: F23D 13/38

Метки: внешним, газов, газовый, резак, смешанием

...нас., д. 4/о Подписно Типографпп, пр Сапунова, 2 подаются раздельно к выходным дозирующим каналам, выполненным концентрично по окружности мундштука 6.При замене мундштука 6 для подогреваю- щего пламени отвинчивается накидная гайка 15 и снимается труба 11, а при замене режущего сопла достаточно отвинтить накидную гайку 9 и снять трубу 5 совместно с камерой 10 для горючего газа. Формула изобретения Газовый резак с внешним смещением газов,содержащий мундштук с режущим соплом,закрепленным на центральной трубе для подвода режущего кислорода, и кольцевые камеры для подогревающего кислорода и горючего газа, отл и ч а ю щи й ся тем, что, с целью по вышсния надежности работы резака, кольцевые камеры для подогревающего кислорода и горючего газа...

Номер патента: 525040

Опубликовано: 15.08.1976

Авторы: Зарипов, Лиличенко, Литвинов, Лучинович, Самецкий, Таркин

МПК: G01V 13/00

Метки: бронированных, кабелей, каротажных, отрезков, сращивания

...устанавливаемые в заднем отрезке объектива 111.Из известных насадок наиболее близкой к предлагаемой является насадка 23,. содержащая три компонента, из которых первый положительный, выполненный в виде мениска, склеенного из положительной и рицательной линз и обращенного выпуклос к изображению, а второй и третий отрицадиапазона используемых объективов, увеличение угла поля изображения и улучшениекоррекции аберраций,2Это достигается тем, что в предчагаемойнасадке второй компонент выполнен в видедвух одиночных двояковогнутых линз, а третий - в виде отрицательного мениска, склеенного из двояковогнутой и двояковыпуклойлинз, причем фокусное расстояние линз второго компонета превышает фокусное расстояние третьего компонента не менее чем в2,5...

Номер патента: 523901

Опубликовано: 05.08.1976

Авторы: Литвинов, Уфимцев

МПК: C07F 7/16

Метки: алкил, арил, кипящего, процесса, реакторе, слоя, хлорсиланов

...саток известных способов заключа, что эффективность управления оказывается недостаточной при х количества и состояния конассы в реакционном объеме, чтоснижению выхода целевого про523901 алкила (арила) и с регулирующим органом 6,расположенным на трубопроводе подачи хлоралкила (арила) в реактор 1; регуляторе 7температурного режима с датчиком 8 температуры контактной массы в реакционном объ-еме и с регулирующим органом 9, которыйрасположен на линии подачи теплоносителяв реактор 1 для съема тепла реакции; регулятора 10 состояния контактной массы сдатчиком 11 расхода теплоносителя и регулирующим органом 12, установленным налинии подачи исходного кремнемедного сплава в реактор 1,Система регулирования работает следую щим...

Номер патента: 522897

Опубликовано: 30.07.1976

Авторы: Быков, Голов, Коломейцев, Корякин, Литвинов, Нисковских, Садлукцкий

МПК: B22D 11/128

Метки: вертикальной, выдачи, металла, непрерывной, разливки, слитков, установки

...приемной тележкой устройства, 1 О обеспечивая нормальное удерживание переднего конца затравки и его заведение в тележку. Дно 3 тележки развернуто на 90 толкателем 7. Далее опора отходит в крайнее левое положение, обеспечивая расположение 15 центра тяжести затравки вправо от опоры 6, тележка 2 опускается в нижнее положение с опусканием конца затравки. После этого опора 6 перемещается в крайнее правое положение с переводом затравки в вертикаль О ное положение. Тележка 2 поднимает затравку и задает ее в тянущую клеть. Во время подъема затравки направляющая проводка 4 находится на упорах 5. Если ширина затравки больше отливаемого слитка, гидро цилиндры 16 своими штоками давят на тяги 2 и разводят рычаги 10, обеспечивая необходимый для...

Номер патента: 521226

Опубликовано: 15.07.1976

Авторы: Вилков, Дмитриев, Кузнецова, Литвинов, Лобашов, Пеньков

МПК: C01C 1/24

Метки: аммония, сульфата

...- в количестве 15-20% подвергают вторичной кристаллизации, а выделенный сульфат аммония после вторичной кристаллизации растворяют и возвращают в цикл,521226В результате переработкиполучают 7,73 кт та. кристаллического сульфата аммония с снаа- держанием азота 21% и 1 кг жидкого органического кубового остатка состава, вес, %: ы 5 Растворимые сульфированныесополимеры 60,0Сульфат аммония 5,0 Вода 35,0 Общий выход готового продукта состав10 ляет 99,3%,Указанное отличие позволяет увеличитьвыход и степень чистоты готового продукВыход продукта составляет 99,3%, содержние азота 21%,П р и м е р . 10 кг отходной кислотакрилатных производств состава, вес. %:Серная кислота 45,0Бисульфат аммония 15,0Вода 28,0Органические вещества,летучие с паром...

Номер патента: 521144

Опубликовано: 15.07.1976

Авторы: Латыш, Литвинов, Наноян, Пивоваров, Черный

МПК: B30B 1/16

Метки: пресс, шарнирно-рычажный

...формы и высоты прессования под высоким давлением, осуществляемого при помощи калиброванных прокладок 15 и 1 б, настраивают высоту удлинителя 8 над модельным комплектом 4.Модельный комплект 4, заполненный формовочной смесью, приводом стола д перемещается в горизонтальной плоскости и устанавливается под прессуюшей колодкой 19.После этого подают сжатый воздух в штоковую полость рабочих цилиндров б, которые, перемещаясь вниз, приводят в движение шарнирно-рычажные узлы 5. При этом ползун 7, удлинитель 8, верхняя плита 10, соединенная с ней через пружины 14 нижняя плита 11 и прессующая колодка 19 движутся вниз, прессуя формовочную смесь, Когда усилие сопротивления смеси превысит усилие пружин 14, последние сожмутся, верхняя плита 10...

Номер патента: 521001

Опубликовано: 15.07.1976

Авторы: Верещагин, Литвинов, Шнайдер, Штейнберг

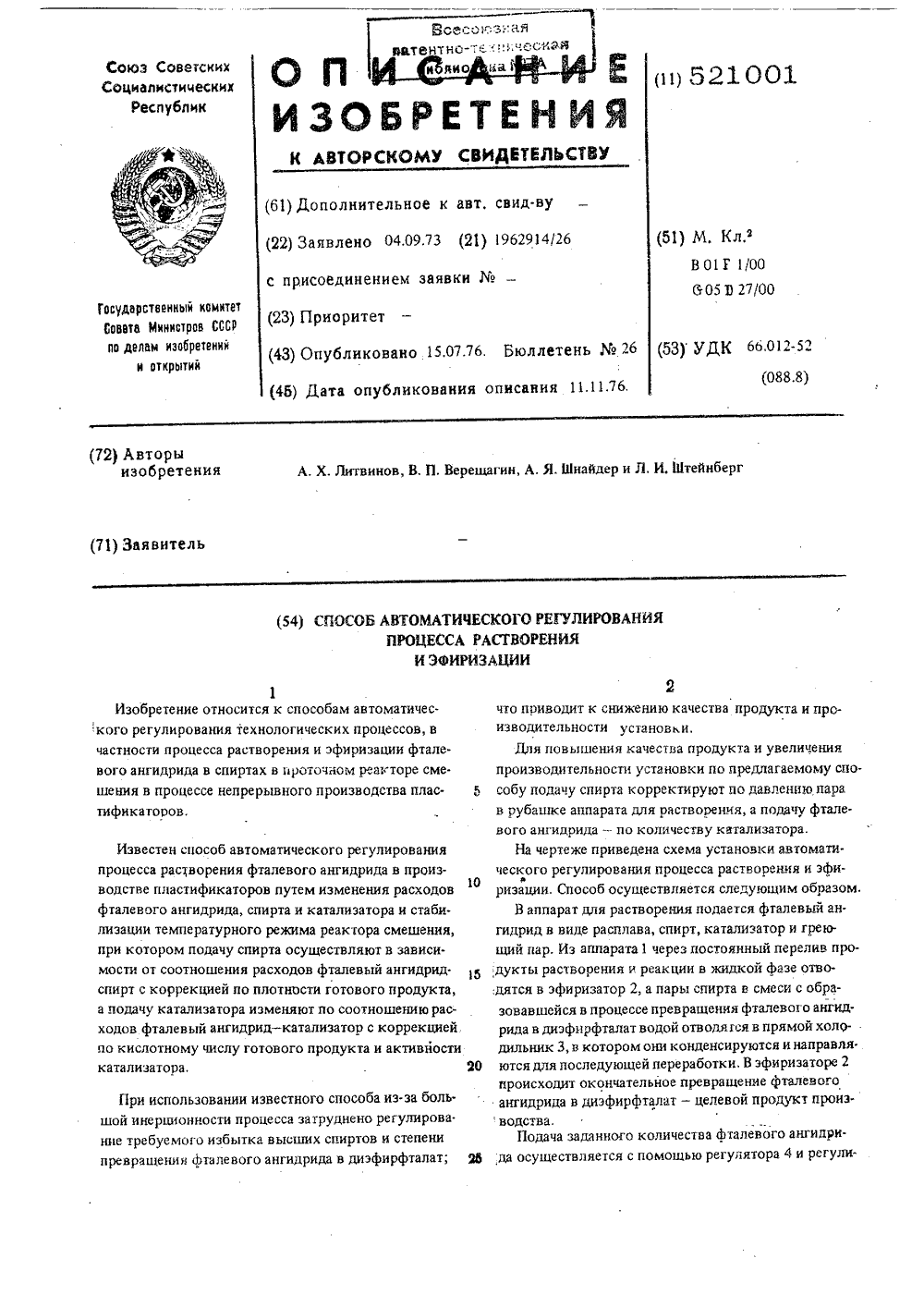

МПК: B01F 1/00

Метки: процесса, растворения, эфиризации

...окончательное превращение фталевого ангидрида в диэфирфталат - целевой продукт произ. водства.Подача заданного количества игидри. да осуществляется с помощью5,100 с помощью регулирующего клапана 15, Зели:пни ц. дания регуля гору4 определяется регулятором 16 в зависимости от среднего времени пребывания реакционного раствора в системе аппарата для раство. рения 1 эфириэатор, Среднее время пребывания вычисляется множител но-целительным устройством 17 на основании информации, получаемой ог ротаметра 18, по формулеЧ. объем аппарата 1 и эфиризатора. где формула изобретения Способ автоматического регулирования процесса растворения и эфириэации, например, фталевого ангидрида в производстве пластификаторов путем стабилизации активности...

Номер патента: 520576

Опубликовано: 05.07.1976

Авторы: Волошин, Костюк, Литвинов, Соболева

МПК: G05F 1/58

Метки: выходе, защитой, перенапряжения, постоянного, стабилизатор

...достигчто в стабилизаторе постояннс защитой от перенапряжения1параллельно силовому перехорегу ирующего элемента посгэуюший пороговой элементдого иэ которых соединен сдения йротйвопойожйосоэлемента,На чертеже приведенблок-схема пре агаем.ееййетиеьт ттгтеах е ттет тптт ., т т :,т.ИЗ-в,ты тетат.ттт"тт ттеб Г1 -тттттт . "т ттт лттттт учФивеяИ еахъае;хе етпвтт еме Тисаж 1029" т ттдтттОРд ..т Г. 1 ж 3 лО)езда улТодписп-.,с3зисторы 1 и 2, соединенные с блоками.правления 3 и 4, в которых управляющиевходы 5 и 6 подключены к резистивномизмерительному блоку 7.Параллельно силовым переходам регулирующих элементов 1 и 2 подключены соотгвественно пороговые элементы 8 и 9,причем выход дорогоеого вдемеита 8 ооединен с блоком управления 4, а...

Номер патента: 520446

Опубликовано: 05.07.1976

Авторы: Бурсов, Литвинов, Лозовой, Москаленко

МПК: E21F 5/00

Метки: извлечения, скважин, трубопроводов, эластичных

...устройство в разрезе; на фиг. 2- схема установки устройства в забое.Устройство для извлечения из скважин эластичных трубопроводов состоит из направляющей трубы 1, снабженной забурником 2 на конце и поворотным приспособлением 3 на другом конце, штока 4 с резьбовым участком 5 и наконечником 6 цилиндрической формы с резьбой по наружной поверхности, причем шток размещен внутри направляющей трубы и соединен с ней при помощи резьбовой шайбы 7, контактирующей с соответствующим участком штока и закрепленной в трубе 1. скважине, с помощью уследующим образом.ройство вставляется в скважину, в которой шланговый гидрозатвор 8 с оборванным еским наконечником. Затем вращают уст.ройсгво поворотным приспособлением 3, приводя во вращательное движение...

Номер патента: 519647

Опубликовано: 30.06.1976

Авторы: Киселев, Кулешов, Литвинов

МПК: G01R 27/06

Метки: квазиоптического, коэффициента, модуля, отражения, тракта

...постоянных анизотропных нагрузок,Целью изобретения является расширение функциональных возможностей устройства.Для этого в отверстиях диска, расположенных на ортогональных диаметрах, закреплены одинаково ориентированные дифракционные чроволочные решетки. Устройство для измерения модуля коэффи циента отражения квазиоптического тракта(см, фиг. 1) содержит генератор 1, делитель луча 2, выполненный в виде поляризующей решетки, механический коммутатор в виде диска 3 с отверстиями, располо женными на ортогональных диаметрах, в которых закреплены одинаково ориентированные дифракционные проволочные решетки 4, 5 (см. фиг, 2), эталонный канал с плоским металлическим отражателем 6, выполняющим 20 роль эталонной нагрузки, трехзеркальныйвращатель...

Номер патента: 518004

Опубликовано: 15.06.1976

Авторы: Головин, Литвинов, Петров

МПК: H04B 1/68

Метки: непрерывной, объектов, подвижных, связи, станцией, центральной

...сигнала, а приемники каждого изподвижных объектов принимают оба этих сигнала и после раздельной демодуляции линейно складывают сигналы одинаковых телефонных каналов в тракте низкой частоты. При 15 передаче информации в обратном направлении, т. е. от,движущегося объекта к промежуточной станции, спектры одной боковой полосы одного и того же канала передаются также в двух участках частотного диапазона, 20 При этом каждый спектр принимается приемником того промежуточного пункта, для которого он предназначен, а сложение сигналов, принятых приемниками двух соседних,промежуточных пунктов, происходит в линейном канале, связывающем их между собой, с последующей трансляцией сигнала в направлении распорядительной станции.Таким образом, создаются...
