Лапшин

Номер патента: 1413311

Опубликовано: 30.07.1988

Авторы: Агроник, Лапшин, Шубин

МПК: F16B 13/06

Метки: дюбель, распорный

...должна обеспечивать прочность выступа при действии осевых и расширяющихся нагрузок, Максимальная глубина лысок, расположенная у торца хвостовика стержня, определяет глубину образующегося выступа В, куда упирается крайний виток обоймы,Этот размер зависит от толщины стенкиобоймы от материала и размеров стержняи обоймы, от количества выступов. Глубина выступа должна обеспечивать сцепление крайнего витка обоймы с выступамистержня.Дюбель работает следующим образом,В стене сверлится отверстие диаметром Д,равным большему диаметру конусного хвостовика стержня дюбеля. Стержень с надетой на него обоймой вставляется в отверстие, На выступающий резьбовой конецстержня надевается прикрепляемая деталь инаворачивается гайка. Стержень при завинчивании...

Номер патента: 1405990

Опубликовано: 30.06.1988

Авторы: Губенков, Лапшин, Малоян, Петров, Скормин

МПК: B28B 7/24

Метки: бетонных, блоков, кассетная, обделки, смесей, тоннельной, форма

...для заглушенных с одной стороны трубок 8. В эти трубки монтируются направляющие штыри для точной фиксации перегородок, Для уве личения жесткости формы наружная обечайка 1 выполнена с ребрами жесткости 9. Поддон 2 может быть выполнен из частей и монтироваться на кольцевой иеразрезной платформе 10Процесс формования в кассетной форме для изготовления изделий иэ бетонных смесей происходит следующим образом.40Перед формованием производят сборку формы, для чего на платформу 10устанавливают поддон 2, на который в местах расположения торцов бетонирушмых блоков тоннельной обделки 45 устанавливают пластины перегородок 4 Таким образом, чтобы вертикальные .штыри 7 Фигурных болтов 6 вошли в проушины 5 примыкающих друг к другу пластин...

Номер патента: 1404614

Опубликовано: 23.06.1988

Авторы: Лапшин, Цветков

МПК: E04C 5/12

Метки: анкеровки, арматуры, листовой

...общий вид.Устройство содержит прикрепленный к листовой арматуре 1 стержень 2 с изолирующей оболочкой 3, пропущенный через отверстие крышки 4 анкерного 15 стакана 5,. замоноличенного в бетоне 6 строительной конструкции. На конце стержня 2 закреплен диск 7 с отверстиями 8, установленный с зазором относительно стенки стакана 5 и подпружиненный относительноего крышки 4 пружиной 9. Полость стакана 5 между его дном и диском 7 заполнена плас. тичным материалом 10, например битумной мастикой. Из такой же мастики может быть выполнена изолирующая обо- -: лочка 3 стержня 2, предохраняющая его от схватывания с бетоном 6. Для фиксации начального поджатия пружины 9 служит штифт 11, установленный на стержне 2.Устройство работает следующим...

Номер патента: 1401556

Опубликовано: 07.06.1988

Авторы: Акимцев, Лапшин, Сицко

МПК: H03D 3/04

Метки: дискриминатор, приращений, фазовых

...содержит входную шину 1, Лl элементов 2 задержки, Н фазовых летекторов (ФД) 3, М фильтров 4 нижних частот (ФНЧ), (2 М - 3) вычитателей 5, где Ф число каналов дискриминатора фазовых приращений, каждый из которых состоит из последовательно соединенных фазового детектора и фильтра нижних частот, где первый вход фазового детектора является входом канала, а выход фильтра нижних частот - выходом канала и %)1.Дискриминатор фазовых приращений работает следующим образом,Входной сигнал поступает по входной пине 1 на первый вход фазового детектора Зы который входит в состав первого канала дискриминатора фазовых приращений и состоит из последовательно соединенных ФД 3 и ФНЧ 4 ь и через элемент 2 задержки на его второй вход. Через элемент 2...

Номер патента: 1401353

Опубликовано: 07.06.1988

Авторы: Лапшин, Шаплов

МПК: G01N 3/56

Метки: износ, испытаний, стенд, трения, узлов, ускоренных

...8 из немагнитного материа а, расположенного в нем замкнутогоагнитного контура 7, схватывающегоал, предназначенный для связи с уз. ом 6 трения, и состоящего из набораластин из электротехнической стали,Установленнотчэ в контуре катушки 9 40Йндуктивности и связанного с .ней:источника 10 переменного напряжениярегулируемым напряжением и частотой, а полость контура 7 перпендикулярна оси вала, предназначенного длясвязи с узлом 6 трения,Стенд работает следующим образом.Замкнутый силовой контур, включающийиспытуемый, узел 6 (например, карданные передачи, шлицевые соединения,редукторы, ведущие мосты, тормозныемеханизмы и т.д.), нагружается стаЦионарно прй помощи статического на 1 ружателя 4 и приводится во вращениеэлектродвигателем 1 через муфту...

Номер патента: 1401147

Опубликовано: 07.06.1988

Авторы: Волков, Лапшин, Нечаева, Фальшпун, Шифрин

МПК: F01D 17/26

Метки: паровой, турбины

...16, напорные сопла 17 и 18 и приемные сопла 19 и 20. С профилированными клиньями 6 и 9 рычаг 15 связан посредством пружин 21 и 22 сжатия. Датчик 23 защиты связан линиями 24 и 25 с импульсным защитным блоком 12. Последний содержит подпружиненные мембранные узлы 26 и 27 с прикрепленными к ним клапанами 28 и 29.Линиями 30 и 31 с дросселями 32 и ЗЗ мембранные узлы разгружены и не испытывают большого перепада давления. Сервомотор 34 стопорного клапана импульсной линией 35 также связан с датчиком 23 защиты. Напорные сопла 17 и 18 подключены к источнику рабочей жидкости (не показан). 35Система работает следующим образом.В нормальном режиме (регулирования или управления) при отклонении (например, увеличении) действительного расхода питательной...

Номер патента: 1349525

Опубликовано: 30.05.1988

Авторы: Дацко, Красовицкий, Лапшин, Пересыпкин, Рыкалин, Скрипкина

МПК: G01T 1/20

Метки: дискриминацией, излучения, калориметр, черенковского

...быстрой компоценты электронного сигнала с фотоприемника достигается введением регулируемой задержки н цепь управления электронной схемы линейных ворот.Один иэ возможных нариацтов электроники регистрации представлен на фиг.2. Высокоэнергетичная частица пересекает сцинтилляционный счетчик 5 и модуль калориметра 6, вызывая в них сигналы, поступающие со счетчика 5 на формирователь 7, а с модуля 6 на усилитель 8. Сигнал с формиронателл 7 поступает на регулируемую задержку 9 и с нее на схему 10 - линейные ворота, на ее управляющий вход. Сигнал с усилителя 8 подают на вход линейных ворот 10. Выходной сигнал со схемы О подают на анализатор импульсов 11, синхрониэирующий импульс на который берут с формирователя 7 через соответствующую...

Номер патента: 1398972

Опубликовано: 30.05.1988

Авторы: Коган, Крамаренко, Лапшин, Храмой

МПК: B21J 13/14

Метки: окалины, отштампованных, сдува

...перемещением по. резь- бе на трубопроводе 1 охватывающей 45 втулки 3 с соплом 11 совместно с дополнительной втулкой 5 с соплом 6. Устройство работает следующим образом (фиг, 1) .Часть потока воздуха, проходящего по трубопроводу 1 через щелевые отверстия 2, попадает в полость кольцевой выточки 4 охватывающей втулки 3. Далее этот поток попадает в винтовые канавки 9 дополнительной втулки 5, где он закручивается и ускоряется за счет уменьшающейся площади проходного сечения к выходу из канавок. Далее поток попадает в кольцевую проточку 10 и периферийный канал 14, где он ускоряется и выравнивает скорость по поперечному сечению струи. При небольших расходах, не влияющих на технологические возможности основного потока, скорость...

Номер патента: 1395822

Опубликовано: 15.05.1988

Авторы: Иванов, Лапшин, Ровнин

МПК: E21B 49/00

Метки: испытания, пластов

...спуска инструмента устанавливают якорь, передающий нагрузку от веса бурильных труб в 8 - 10 т на стенку скважины, нижний пакер - ниже уровня 3010 м, верхний пакер - выше уровня 3000 м. По окончании . установки данных узлов через 3 мин автоматически открывается впускной клапан автоматического испытателя пластов, через которы й пластова я жидкость проходит в пустую полость труб над автоматическим пластоиспытателем и универсальным клапаном (см. фиг. 2), заполняя за 15 мин притока 1500 труб, клапан через 15 мин закрывает приток, и затем строят кривую восстановления пластового давлени я, регистрация которой длится 60 мин. Пластовую жидкость извлекают на поверхность для отбора ее проб на анализ. Для этого открывают универсальный клапан...

Номер патента: 1394056

Опубликовано: 07.05.1988

Авторы: Копылов, Лапшин, Сизиков, Тихонов

МПК: G01G 11/04

Метки: весовой, действия, дозатор, непрерывного

...помощи которой изменяется толщина слоя материала, таким об разом поддерживается вес.слоя материала на заданном уровне,Параметры колебаний виброоргана А - амплитуда колебаний; я - часто та колебаний) контролируются при помощи датчика 4 виброускорения, который фиксирует амплитудное значенией ускорения вибрации, равное АР , Сигнал с датчика 4 виброускорения поступает во второй блок 7 сравнения, где сравнивается с задающим сигналом,пропорциональным заданному амплитудному значению ускорения вибрации вибро" органа 1. При изменении ускорения . вибрации (например, вследствие изменения напряжения в электросети) сигНал рассогласования, поступает в испол нительный механизм 6, который подстраивает режим работы вибратора 2 та" Ким образом, чтобы...

Номер патента: 1392053

Опубликовано: 30.04.1988

Авторы: Изотов, Лапшин, Лебедь, Покровский, Попович

МПК: C04B 28/14

Метки: композиция, строительных

...98 97 96 91 Армирующее воЛокно (базальтовое) 8 10 2-406 7 Отходы АНСЫетилцеллюлоза Оф 3-1 э 5 Иатриевая сольСополимера салиЦиловой кислоты с формальдегидом 0 05-0 7еОсталь- ное Кварцевый песок 1Изобретение относится к промышленности строительных материалов иможет быть применено при изготовлении изделий на основе гипса.1Цель изобретения - повышение проч"ности и трещиностойкости.П р и м е р. Отходы АНС образуются в производстве реагента антигололедного гранулированного и представляют собой смесь Са(1 ЧО) + СО(1 ЧН),с добавкой поверхностно-активных веществ 1,ПАВ) типа ОПили ОП,причем массовая доля Са(1 ЧО) составляет не менее 30%, массовая долякарбамида СО(1 ЧН). - не более 62%массовая доля ПАВ - не менее 1%.Состав для изготовления...

Номер патента: 1389695

Опубликовано: 23.04.1988

Авторы: Лапшин, Феликсов

МПК: A01B 1/02

Метки: лопата

...имеет острый выступ 17, препятствующий ее смещению при развороте вил.Лопата работает следующим образом, Надавливая ногой на опорную площадку 13, загоняют вилы 3 в почву до опорной части 2. Затем, надавливая ногой на педаль 4, закрепленную на рычаге, разворачивают ее относительно оси 15. Одновременно через тягу 8, шарнирно соединенную с рычагом педали 4 и вилами 3, вилы поворачивают на 90 относительно оси 14.В это время лопата опирается на опорную часть 2. Земля удерживается на вилах 3 с помощью пилообразного профиля зубьев, Зубья вил 3, проходя между прутками 7 решетки 6, насквозь рыхлят удерживаемую на вилах 3 землю. Для более мелкого рыхления почвы возможно использование вил 3 с регулируемым положением зубьев, а на решетку 6 в этом...

Номер патента: 1387961

Опубликовано: 15.04.1988

Авторы: Аничхин, Лапшин, Лебедев, Русанов

МПК: A23L 3/02

Метки: стерилизации

...команд.С приходом сигналов кода этапов стерилизации, кода рассогласования действительных параметров температуры и давления с заданными по программе и кода знака рассогласования (температура выше или ниже нормы, давление выше или ниже нормы), которые формируются на шинах переноса АЛУ 11, блок 13 формирования управляющих команд осуществляет переключение ис-. полнительных механизмов 14-17, регулирующих клапанов на трубопроводах подачи пара, воды, воздуха, слива воды и конденсатора для приведения действительных параметров (температуры и давления) в соответствие с требуемыми на данном микроинтервале по программе. При этом длительность управляющих импульсов, а следовательно, время, в течение которого соответствующий клапан будет открыт или...

Номер патента: 1381446

Опубликовано: 15.03.1988

Авторы: Гаврилов, Гудков, Кривошеин, Лапшин

МПК: G05D 13/10

Метки: вала, вращения, датчик, регулятора, скорости, центробежный

...ресурса работы регулятора скорости.На чертеже представлена конструкция центробежного датчика регулятораскорости вращения вала,Устройство содержит корпус 1 иэизолирующего материала, имеющий внешние электрические выводы 2 и 3, неподвижный контакт 4, рабочий контакт5, расположенный на подвижном штоке6 с отверстием 7 для плоской хлопающей пружины 8 с регулировочным винтом 9, герметизирующий элемент, выполненный в виде жестко связанной соштоком эластичной мембраны 10 изэлектропроводного материала, соединенной с электрическим выводом 3, атакже круглую пружину 11 и регулнровочный винт 12,Центробежный датчик регулятораскорости работает следующим образом,Плоская хлопающая пружина 8 можетиметь два устойчивых состояния придействии продольной...

Номер патента: 1381393

Опубликовано: 15.03.1988

Авторы: Болотный, Земзеров, Лапшин, Сизиков

МПК: G01N 33/38

Метки: бетона, заполнителей, запыленности

...осуществляют следующим образом. 30В виброорган,1 загружают пробу В испытуемого материала и сообщают ибрационные колебания, режим которых олжен быть стационарным и обеспечиать однопериодное движение пробы35 атериала с непрерывным отрывом слоя т днища виброоргана 1. Толщина слоя робы испытуемого материала не должна ревышать 150-200 мм, а ускорение рузонесущего органа должно быть не еньше 10 м/с .Верхний предел ускорения вибрации ограничивают величиной 40 м/с, так Как при большем ускорении происходит е однодиодное движение слоя вибропе 45 ремещаемого материала, Это приводит К тому, что наступает нестационарный режим вибропримешивания слоя материала, что затрудняет проведение необходимых замеров и снижает их точность, С помощью...

Номер патента: 1381064

Опубликовано: 15.03.1988

Авторы: Булгакова, Краснюков, Круглова, Лапшин

МПК: C01B 17/44

Метки: сернистого, стронция

...относится к химическойтехнологии, в частности к способамполучения сульфидов стронция.Цель изобретения, - повышение содержания водорастворимых солей стронция в плане.Способ осуществляют следующимобразом.Шихту, состоящую из целестинонойруды, содержащей в основном сульфатстронция, и кокса в массовом соотношении (2-3):1 подают во вращающуюсябарабанную печь, где поддерживаюттемпературу в зоне выгрузки 12401300 С и 640-700 С в зоне загрузки.о, о,Скорость движения шихты в печи поддерживают 0,0028-0,0035 м/с, а количество подаваемого воздуха соответствует теоретически необходимомудля реакции.Указанный режим позволяет восстанавливать целестиноную руду н п ресчете на сульфид стронция до 94,17,при содержании н плане нодорастворимых...

Номер патента: 1379568

Опубликовано: 07.03.1988

Авторы: Волков, Лапшин, Нечаева, Фальшпун, Шифрин

МПК: F22D 5/32

Метки: питательного, турбонасоса

...сдвигается вправо и давление всопле 11, подводимое по трубопроводу79 каналу 78, через полость 80 и далее по трубопроводу 8 1 в верхнюю полость сервомотора 15, будет превышать давление в сопле 12, подводимоев нижнюю полость сервомотора 15, Врезультате поршень сервомотора 15будет двигаться вниз уменьшая подачупара к турбонасосу 1 до тех пор, покаперепад давления на регулирующем органе не примет заданного (с учетомвведенного статизма) значения,Лекало 17 и пружина 18 обеспечивают статизм системе регулирования,Это необходимо в случае использованиятурбонасосов в параллельной работе.При уменьшении перепада давленияна регулирующем органе 4 рычаг 14регулятора 5 будет поворачиваться почасовой стрелке, в результате поршень сорвомотора 15 начнет...

Номер патента: 1375974

Опубликовано: 23.02.1988

Авторы: Зацепа, Лапшин, Орадовский, Симонов

МПК: G01N 1/10

Метки: воды, микрослоя, отбора, поверхностного, проб

...за счет капилляр ных сил происходит втягивание поверхностных вод в устройство. После заполнения водой нижнего смачиваемого капилляра отбор прекращается, так как капиллярные силы не дают возмож ность воде проникать в несмачиваемый капилляр 3 (фиг. 3). Существенным в устройстве является выбор параметров капилляров,Для Фиксирования толщины слоя, 45 из которого производится отбор пробы, время заполнения первого капилляра выбирается сравнимым с временем прохождения устройства через изучаемый слой, Время заполнения регулируется скоростью опускания устройства на спуско-подъемном приспособлении и может изменяться в широких пределах по желанию экспериментатора. Принатуральных океанографических ис 55 следованиях к скорости перемещения...

Номер патента: 1375869

Опубликовано: 23.02.1988

Авторы: Альтшуль, Заколесник, Клещев, Кравченко, Лапшин, Минаков, Садовник, Степаненко, Ушенин

МПК: F15B 21/12

Метки: пневматический, пульсатор, шариковый

...газа через патрубок 2шариковый прерыватель 4 потока отбрасывается струей вверх и открываетпатрубок 3, по которому газ отводится к потребителю, Упругие силы газа,сжатого шариком в верхней части камеры 5, или деформации прерывателя4 потока и упора 7 при их соударениивозвращают прерыватель 4 потока вниз,При равномерной подаче газа прерыватель потока совершает колебательные движения. В положении ниже отводящего патрубка 3 он перекрывает поступление газа, вверху - пропускает, а потому газ подается в отводящий патрубок 1 в пульсирующем режиме. Колебания прерывателя 4 потока вынужден.ные. На нисходящей части цикла давление газа на прерыватель 4 потокаменьше, чем на восходящей; на запертом прерывателем 4 потока подводящемучастке камеры 5 газ...

Номер патента: 1374180

Опубликовано: 15.02.1988

Авторы: Акопян, Донцов, Ещенко, Карасев, Лапшин, Николаенко

МПК: G05B 19/10

Метки: программно-временное, системы, смазки

...одновибратор 20.Поступающий с выхода одновибратора 20 единичный импульс через элемент ИЛИ 32 переключает регистр 10 45 на второй разряд, При этом регистр О единичным сигналом с выхода Ъ своего второго разряда через открытый элемент И 25 переключает по входу 1 Я 35-триггер 18 в единичное состояние, Элементы И 29, 31 блоки-"50 руются нулевым сигналом с нулевого выхода КЯ-триггера 1 8, что приводит к остановке исполнительного механизма 6 привода насоса и самой обслуживаемой машины узлом блокировки ее55 главнсго привода 7.При нормальном режиме работы регистр 10 переключается на второй разряд сигналом от реле 4 давления через элемент И 22 и элемент ИЛИ 32 и по-прежнему поддерживает включенное состояние механизма 6 нулевым сигналом с...

Номер патента: 951941

Опубликовано: 07.02.1988

Авторы: Крючков, Лапшин, Сухов

МПК: G01M 13/04

Метки: испытания, карданных, качения, передач, подшипников

...подшипников качения карданных передач, содержащее смонтированный на основании кривошипно-шатунный механизм с приводом для сообщения качательного движения испытуемым подшипникам и механизм статического нагружения с пружинами, снабжено расположенным на основании электродинамическим нагружателем с вибрационным столом для размещения испытуемых подшипников и тягами, соединяющими его с механизмом статического нагружения, и подвижно установленной на этих тягах инерционной массой, одна сторона которой обращена к испытуемым подшипникам, а противоположная соединена с пружинами механизма статического нагружения.На фиг. 1 показано данное устройство; на фиг, 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг.1.1941 10 15 20 25 30 35 40 45 50...

Номер патента: 1370236

Опубликовано: 30.01.1988

Авторы: Бабихин, Кокорин, Лапшин

МПК: E21B 49/00

Метки: бурения, исследования, пластов, процессе

...перемещение цилиндра 1 и корпуса 5 пошпонкам 13. В результате эластичныйэлемент 4 пакерного узла разобщаетисследуемый пласт от остальной части скважины.Далее включают привод 25, внутренний вал 20, вращаясь вместе с контейнером 18 через механизм 10 фиксации, воздействует на обратный клапан 9 и открывает его.Механизм 10 фиксации (фиг,3) состоит из гайки 29 с левой резьбойсо встроенными в нее подпружиненными . шариками 30 втулки 31, установленной в корпусе 5 с возможностьюосевого перемещения по направляющим32 без вращения, имеющей сферическиегнезда для взаимодействия их с шариками 30, причем втулка 31 подпружинена пружиной 33 и имеет цапфу 34 иканалы А для прохода жидкости, подпружиненного толкателя 35, имеющегопяту 36 и кулачок 37,...

Номер патента: 1368006

Опубликовано: 23.01.1988

Авторы: Козико, Лапшин, Ловская

МПК: B01D 46/30, B01D 46/52

Метки: фильтр, цепной

...6 фильтрующего элемента 5возрастает гидравлическое сопротивление фильтра, При достижении.определенной величины гидравлического сопротивления фильтр автоматически переключается на регенерацию. Подача запыленного газа вфильтр через патрубок 2 прекращается.Одновременно выпускной патрубок 3 перекрывается дроссельной заслонкой 15.80062 б 10 16 20 25 30 35 степень очистки загрязненных газов.Выполнение решетки из двух рядов параллельных прутьев, размещенных во взаимно перпендикулярных направлениях, с отверстиями в одном из них, через которые пропущены параллельные прутья другого ряда, позволяет во время регенерации произвести наиболее полную очистку указанной решетки, так как прутья соударяются друг о друга за счет того, что диаметр прутьев...

Номер патента: 1367993

Опубликовано: 23.01.1988

Авторы: Величкин, Кукушкин, Лапшин

МПК: A63F 13/00

Метки: игр, проведения, телевизионных

...игрой (на входы формирователя 8) для управления сменой цвета стереосимвола. Если сигнал поступает на первый выход триггера 25, то далее он приходит на второй вход элемента И 27. На первый вход элемента И 27 поступают со схемы 7 совпадения сигналы совпадения стереосимволов. При этом с выхода элемента И 27 эти сигналы приходят на формирователь 11 счета. Каждый импульс, поступающий с выхода элемента И 27, изменяет счет на единицу в пользу первого игрока. Соот-, ветственно каждый импульс с выхода элемента И 28 изменяет счет на едини" цу в пользу второго игрока, Кроме того, при поступлении сигнала с первого выхода триггера 25 на первый вход элемента И 29 и при наличии сигналов на втором входе (это или сигнал совпадения стересимволов,...

Номер патента: 1366883

Опубликовано: 15.01.1988

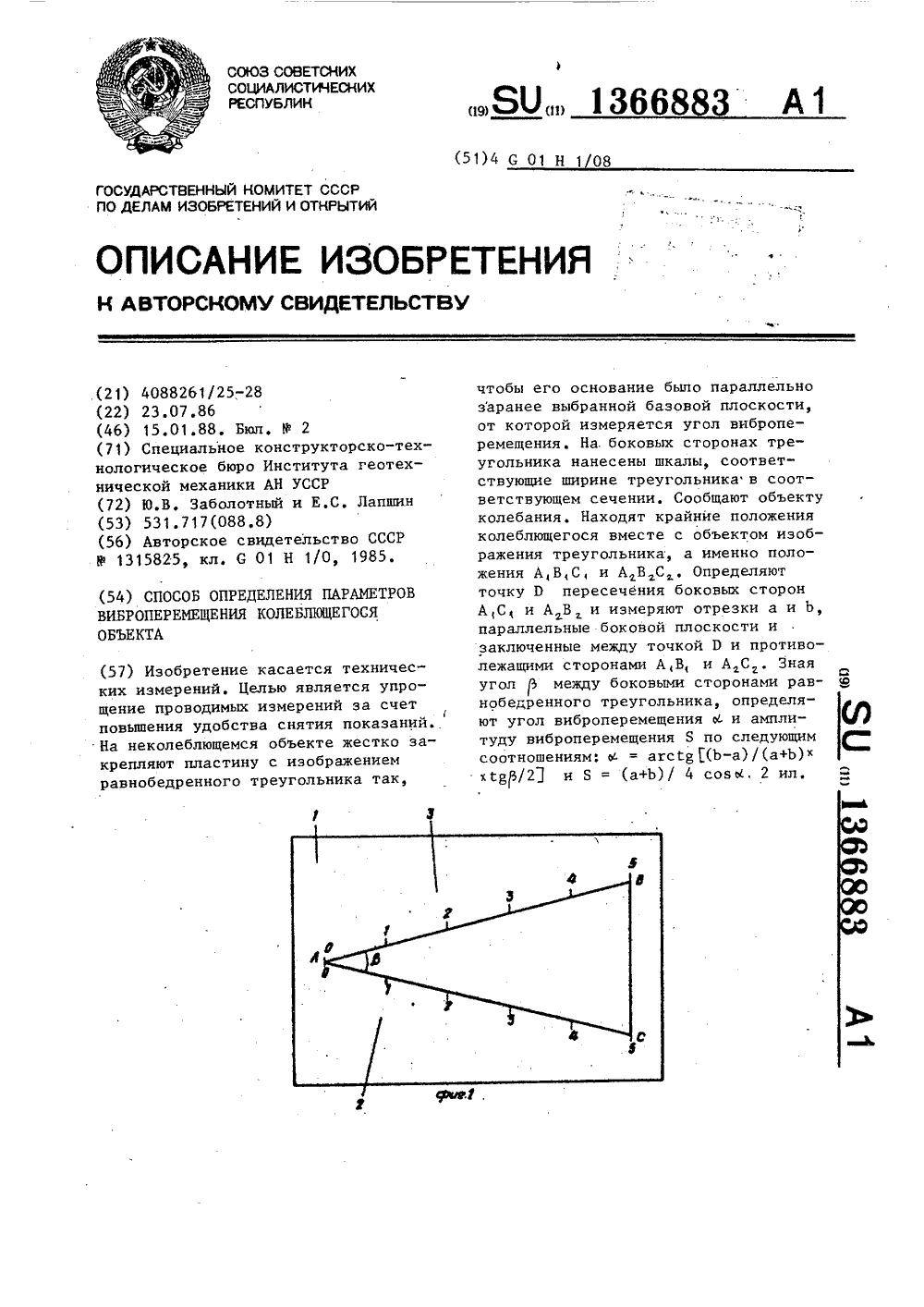

Авторы: Заболотный, Лапшин

МПК: G01H 1/08

Метки: виброперемещения, колеблющегося, объекта, параметров

...2 - крайние положения изображения треугольника, колеблющегосявместе с объектом,Способ осуществляют следующим образом.1На неколеблющемся объекте жесткозакрепляют пластину 1 с изображениемравнобедренного треугольника АВС так,чтобы его основание ВС было параллельно заранее выбранной базовойплоскости, от которой измеряют уголвиброперемещения (не показана), Набоковых сторонах треугольника нанесены шкалы 2 и 3. Оцифровка деленийобеих шкал соответствует ширине треугольника в соответствующих сечениях,Сообщают объекту колебания. Находяткрайние положения колеблющегосявместе с объектом изображения треугольника. Эти положения обозначенына фиг. 2 как А,В,С, и АВ С, Определяют точку 0 пересечения боковыхсторон А,С и АВ и измеряют отрезки а и Ь,...

Номер патента: 1366767

Опубликовано: 15.01.1988

Авторы: Ермохин, Исаев, Киреев, Кряковкин, Куприянов, Лапшин

МПК: F16L 59/14

Метки: криогенный, трубопровод

...представлена схема 10криогенного трубопровода,Криогенный трубопровод содержиттрубопровод 1 и охватывающий егокожух 2, полость 3 между которыми вакуумирована с помощью адсорбента 4, 15размещенного в замкнутом пространстве, образованном трубчатым патроном5 и трубопроводом 1, а также тканыйугольный адсорбент б, размещенный встенках трубчатого патрона 5, 20Трубопровод работает следующим образом.В трубопровод 1 подается криогенчая жидкость. При этом он охлаждается, охлаждается также трубчатый патрон 5, Тканый угольный адсорбент 6,находящийся. в стенках трубчатого патрона 5, интенсивно охлаждается, поскольку теплоотвод от него осуществляется со всех сторон, а толщина слоя ЗОадсорбента 6 при размещении четырехпяти слоев угольной ткани не...

Номер патента: 1363051

Опубликовано: 30.12.1987

Авторы: Калинин, Лапшин

МПК: G01N 27/90

Метки: неразрушающего, устройству, фазовращатель

...напряжения квадра Б туры О от 0 до ЕЕфаза выходного напряжения сумматора 18 изменяетОся от О до 90 с дискретностью90угла ьс = , где Ьу - дискрет- Зо ность изменения фазы; и - число разрядов реверсивного счетчика 10. При достижении фазы выходного напряженияосумматора 18 90 для дальнейшего плавного изменения фазы в заданном ЗБ 1 направлении на входы сумматора 18 должны поступать квадратурные напряжения ЕЕ и ЕЕ, причем квадратурное напряжейие ЕЕ должно увеличиваться3по амплитуде, а квадратурное напря жение У - уменьшаться пропорционально коду. с выхода реверсивногосчетчика 10 (см. фиг,З). Соответствующее второму циклу работы фазовращателя подключение квадратурных 4 Б напряжений ЕЕ, Б к входам сумматора ,18 происходит следующим...

Номер патента: 1359832

Опубликовано: 15.12.1987

Авторы: Гудков, Кривошеин, Куранов, Лапшин, Никонов, Чернышева

МПК: H01R 43/06

Метки: коллектора, многокольцевого

...цектрах 15 (фиг.7) и формируют спомощью шлифовального круга 16 цилиндрическую основу 7 коллектора сфланцем, на цилиндрическую поверх"ность которой выходят контактные площадки токоподводов 8.Полученную цилиндрическую основуколлектора отжигают в вакууме с цельюснятия поверхностных напряжений иподвергают очистке, например, ионнойбомбардировкой,В дальнейшем изготовление коллектора идет двумя путями.гВ первом случае формируют сначалакольца, для чего на цилиндрическуютрубку 19, которую, например, с помощью слоя 20 припоя припаивают к основе 17, осуществляя одновременнотермоусадку трубки 19 (фиг.8). Затемна цилиндрическую основу коллекторананосят слой фотореэиста, устанавливают его в центрах 15 и, медленно поворачивая вокруг оси,...

Номер патента: 1354177

Опубликовано: 23.11.1987

Авторы: Ворновицкая, Задерей, Лапшин, Сурогин

МПК: G05F 1/569

Метки: источник, стабилизированный

...характеристикаупранления употранса, т,е. зависи 77 2мость его выходного напряжения Свы, п. от неличины тока управления 1В характеристике управления употранса существуют две рабочие зоны: А - в области малых токов управления, Б - в области больших токов управления.В известных устройстнах рабочая точка употранса находится н зоне Б, что достигается выбором отношения числа витков первичной обмотки к чис" лу витков обмотки управления упо-. транса в пределах С,5-0,8,и для стабилизации выходного напряжения источника служит контур отрицательной обратной связи, для обеспечения которой вход усилителя б постоянного тока соедчнен с неиннертирующим выходом дифференциального усилителя 4. В этом случае при увеличении выходного напряжения источника...

Номер патента: 1353602

Опубликовано: 23.11.1987

Авторы: Буткус, Карасев, Кузьмина, Кумеров, Лапшин, Лащавер, Онищенко, Петерс, Поташев

МПК: B27N 3/06

Метки: древесно-стружечных, облицованных, плит

...пленки на основе бумаги массой ф 0 г/м с воздухопроницаемостью 1000 мл/мин, пропитанной карбамидоформальдегидной смолой с содержанием 25 связующего 357, летучих 37 и при содержании 107 модификатора при расходе лака кислотного отверждения 30 г/мго прессуют при давлении 2,4 МПа и 160 С в течение 7 мин. Облицовку противоположной стороны осуществляют пленкой на основе бумаги массой 120 г/м 2 с воздухопроницаемостью 540 мл/мин, пропитанной меламиноформальдегидной смолой, при содержании связующего35 607. летучих 5%, прессуют при давлеоонии 1,7 МПа, 185 С в течение 30 с. П р и м е р 5. Набирают пакет из стружечного ковра с осмолением 147. 4 о наружного слоя, пленки-подслоя на основе бумаги массой 80 г/м, пропитанной...
