Лапшин

Номер патента: 1520298

Опубликовано: 07.11.1989

Авторы: Глебов, Ельчинов, Лапшин, Попов, Смородин

МПК: F17C 7/00, F25B 39/02

Метки: испаритель, криогенный

...1, кольцевые коллекторы 2 спатрубками входа 3 и выхода 4 криопродукта, и теплообменйые панели 5с внутренними и внешними торцами. Па нели 5 выполнены различной ширины засчет того, что внутренние торцы 6 панелей 5, обращенные к центральномустержню 1, расположены на разных диаметрах двух концентрических окружнос Отей, а наружные торцы 7 панелей 5расположены на одинаковом расстоянииот центрального стержйя 1, при этомпанели 5 расположены в чередующейсяпоследовательности. Патрубок 3 входа 25подсоединен через трубопровод 8 ккриогенному резервуару 9,Испаритель работает следующим образом.Жидкий криопродукт из криогенно Ого резервуара 9 по трубопроводу 8 ипатрубку 3 поступает в коллектор итеплообменные панели 5, в которых...

Номер патента: 1516823

Опубликовано: 23.10.1989

Авторы: Ершов, Лапшин, Михеев

МПК: G02B 27/00, G02B 6/04

Метки: изображения, оптического, преобразования

...рассеяния с памятью ДРП при подаче на ПВМС соответствующего напряжения. Затем ПВМС и плоскопараллельная стеклянная пластина устанавливаются соответственно под углом 45 и 90 к мозаичной поверхности, причем поверхность с мозаичной структурой и рабочая поверхность ПВИС должны иметь общую плоскость изображения, формируемую выходным объективом, а нормали к мозаичной поверхности нрабочей поверхности ПВМС, совпадающие с оптической осью выходного объектива, а также нормаль к поверхности плоскопараллельной стеклянной пластины лежат в одной плоскости и пересекаются в одной точке. Затем на ПВМС подают соответствующие напряжение и.считывающее излучение и посредством вращакцихся поляризаторов добиваются инвертирования (обращения) контраста,...

Номер патента: 1513168

Опубликовано: 07.10.1989

Авторы: Арон, Лапшин, Леонтьев, Седых

МПК: F02F 1/18

Метки: внутреннего, гильза, двигателя, сгорания, цилиндра

...соответственно на наружной цилиндрической поверхности 2 фланца 1, горизонтальной опорной поверхности и наружной цилиндрической поверхности 4 гильзы. Внутренний контур пояса 3 описывается плавной выпуклой линией. Одна точка 8 пересечения внешнего и внутреннего контуров расположена на наружной цилиндрической поверхности 2 фланца 1 и приближена к опорной поверхности. Вторая точка 9 пересечения контуров расположена на наружной цилиндрической поверхности 4 гильзы. Внутренний контур пояса 3 выполнен в виде линии, соединяющей точки 8 и 9 пересечения внешнего и внутреннего контуров и проходящей через точку 10, расположенную на биссектрисе прямого у гла 11, образованного линиями 6 и 7 наружного контура, Точка 9 пересече чя контуров...

Номер патента: 1509146

Опубликовано: 23.09.1989

Авторы: Антипанов, Жигалов, Кочубеев, Лапшин, Масленников, Попов

МПК: B21B 31/02

Метки: валка, опора, прокатного

...углом а 5055 и их концы в точках Р и С удалены от боковых сторон вкладыша на 0,0650,085 его ширины.Оптимальность граничных значений указанных диапазонов можно доказать в условиях рабочих режимов блюминга 1150.На опорах рабочих валков блюминга устанавливают текстолитовые вкладыши с углом охвата Р=140, шириной .=620 мм; радиусом кривизны Я=340 мм; толщиной 6=40 мм, при ширине канавки 11 мм и глубине 8 мм,В серии опытов при постоянной величине 1=0,2 Я=68 мм изменяют величины а и Ь. Наибольшая продолжительность работы вкладышей при 1=соы 1 (канавка в опытах заполняется твердой антикоррозийной смазкой) получена для канавок с а= =5055 и составляет 6430 в 68 т проката.Уменьшение а при Ь=сопв 1=50 мм::0,081 1. (от 45 до 30 через каждые 5) и...

Номер патента: 1507992

Опубликовано: 15.09.1989

Авторы: Лапшин, Малахов, Миндрин, Речнов

МПК: F01D 25/10, F01K 13/00

Метки: консервации, турбины

...турбины в горячем 801507992 Е 01 Р 25/1 О, Е 01 К 13/О 2(54) (57) СПОСОБ КОНСЕРВА 1 ИИ 1 УРБИНЫ, содержащей конденсатор, путем подачи осушенного и подогретого воздуха в цилиндры высокого и низкого давления, отличающийся тем, что, с целью повышения экономичности, воздух перед подачей в ци. линдры турбины предварительно подают в трубный пучок конденсатора, затем разделяют его в вихревой трубе на холодный и горячий потоки, при этом холодный поток подают в цилиндр низкого давления через конденсатор, а горячий поток - в цилиндр высокого давления. оводом 11 с ЦВД 1 турбины, а хоконец 12 трубопроводом 13 через тосборник 14 и паровое пространстнденсатора 3 - с ЦНД 2. Конденимеет дренажные трубопроводы 16,и ЦНД 2 кольцевые уплотнения 17.Способ...

Номер патента: 1499097

Опубликовано: 07.08.1989

Авторы: Бугров, Лапшин

МПК: G01B 5/14

Метки: зазора, между, поверхностями

...оси 4, соединенной со стрелкой 5, и шкалы. В корпусе 1 вдольего оси установлены направляющие 6,на которых установлено с возможностьюперемещения вдоль них основание 7 стремя самоустанавливающимися опорами 8. Центрирующие клинья 9 подпружинены пружинами 10 к основанию 7и.соединены с ним с помощью стержней 11 . Торсионный вал 2 имеет воэможность поворачиваться под действием пружины кручения. Арретир12 соединен со штоком, выполненньщв виде зубчатой рейки, находящейсяв зацеплении с трибкой на выходнойоси 4.Устройство работает следующим образом.Перемещением основания 7 устанавливают глубину измеряемого зазора,При нажатии на арретир 1 2 зубчатаярейка перемещается и поворачиваетвыходную ось 4 и связанный с нейчерез торсионный вал 2...

Номер патента: 1495806

Опубликовано: 23.07.1989

Авторы: Генке, Лапшин, Лещенко, Милашенко, Надененко, Оганян, Щеглов, Яськова

МПК: G06F 13/00

Метки: адаптер, многоканальный

...единичный сигнал на выходе 6 (ИНФ-А:=1) для приема следующего байта данных. Если канал заканчивает обмен данными, ан формирует сигнал на входе 7 адаптера (УПА-К:=1), Через элемент ИЛИ 72 сбрасывается триггер 141 (ИНФ-А:= =0), Через элементы И 136, ИЛИ 143 Формируются байты состояния "Канал55 кончил" на элементах И 122, ИЛИ 131 и "Устройство кончило" на элементах И 123, ИЛИ 132, Через регистр 12 байта сасгаяния И 5, 1 БИ 19 байт сост 051 ния подготавливает ся к выд 1 ч и вканал через выход 2 (ШИН-А) . При этомчерез элементы И 151, ИЛИ б устанавливается в единичное состояниетриггер 169, Установкой единичногопотенциала на выходе 11 - адаптерасообщается об окончании обмена данными между адаптерам и каналом, Единичный сигнал на выходе...

Номер патента: 1194190

Опубликовано: 30.06.1989

Авторы: Абалин, Арсеньев, Беломытцев, Бродер, Киселев, Кружилин, Лапшин, Лепешков, Новиков, Портнова, Прусаков, Рассохин, Старков, Стекольников, Трушевский, Федулов

МПК: G21C 1/10

Метки: жидкий, теплоноситель, установок, энергетических

...термоядер,ных реакторов,Целью изобретения является поиавевие корроэионной стойкости оборудования при длительной эксплуатации.Жидкий теплоноситель на основеегидроксида и хлорида лития предлаОПИСАНИЕ ИЗОБРЕТЕНИЯП р и м е р 4, Исследовалась термическая устойчивость эвлита (мас,Х) гидроокиси лития 44 и хлористого ли-, тия 56 на дериватогрофе, В золотые тигли помещался эвлнт и нагревался на воздухе со скоростью О град/мин от 25 до 600 С, охлаждался, а затем вторичиЬ нагревался, Опыты показали, что потери массы не происходит. Корректор С.Черни Техред М.Ходанич Редактор Л.Письман Заказ 472 В Тираа 369 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 415Юв...

Номер патента: 1481578

Опубликовано: 23.05.1989

Авторы: Безносов, Лапшин, Миндрин

МПК: F28C 1/00

Метки: воды, градирне, охлаждения

...кл. Г 28 С энергетике, в частно охлаждения воды в гр оборотного водоснабж быть использовано на тения - повьппение инепломассообмена,На чертеже изображена градирняализующая предлагаемый способ ожденияБОй 8157 В 2(54)(5) СПОСОБ ОХЛАЖДЕН 1ГРАДИРЕ 1 Е путем смешениямой воды с потоками окрсжатого воздуха, о т л ищ и й с я тем, что, с целшения интенсификации теплмена, охлаждаемую воду смс потоком сжатого воздухадачей на охлаждение, привоздух подают в количестгот расхода охлаждаемой во Охлаждение воды в градирне согласно предлагаемому способу осуществля- ется следующим образом.Нагретую воду из теплообменника (не показан) подают по трубопроводу 3 в вертикальный стояк 4, В нижнюю часть стояка 4 по трубопроводу 5 подают сжатый воздух в...

Номер патента: 1481847

Опубликовано: 23.05.1989

Авторы: Демидов, Лапшин, Моисеев, Серов, Юшин

МПК: G11B 5/09

Метки: записи-воспроизведения, магнитной, цифровой

...перемещения. Благодаря этому после набора магнитной лентой номинальной скорости перемещения в блок 8 записи-воспроизведения начинают поступать измерительнал, поступающий на формирователь 30сигнала конца режима. Последний посовпадению задних Аронтов сигналовконца режима и сигнала элемента 28сравнения вырабатывает импульс, устанавливающий второй дополнительныйР-триггер 26 в единичное состояние,и он через второй элемент ИЛИ 34 за. -крывает дополнительный блок 35 ключей. Благодаря этому ввод измерительной информации в линию 36 обработкиинформации прекращается до тех пор,пока формирователь 29 сигнала началарежыка не перебросит второй дополнительный Р-триггер 26 в нулевое состояние. При этом дополнительный блок35 ключей открывается, а...

Номер патента: 1479810

Опубликовано: 15.05.1989

Авторы: Куроедов, Лапшин, Лещинер, Лукашев

МПК: F27D 1/16

Метки: ввода, индукционных, канальных, миксеров, печей, эксплуатацию

...наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 з 147981 прерывного литья. Миксер щ)едназначался под работу на меди. Футеровочная масса: молотый кварцит рекомендуемого гранулометрического состава и 1,5 Х борной кислоты, Средняя скорость подъема температуры медных шаблонов составляла 22 С/ч. Выдержка футеровки под сплавом Л 90 при 1160-1180 С 24 часа. После выдержки 10 миксер в течение суток производил слитки сплава Л 90, после чего был переведен на производство меди, Срок службы футеровки при этом составил 14 мес при средней стойкости футеров ки вводимых в эксплуатацию миксеров по известному способу 9 мес. Использование предлагаемого способа ввода печей и миксеров в эксплуатацию обеспечивает по...

Номер патента: 1478052

Опубликовано: 07.05.1989

Авторы: Заболотный, Лапшин, Морус

МПК: G01H 1/08

Метки: амплитуды, виброперемещения, колеблющегося, объекта

...направлении за счет определенияее величины путем непосредственногозамера параметра смещения изображения мерного клина без дополнительныхвычислений, 10На фиг.1 показана установленнаяна объекте пластина с мерным клином,с помощью которого реализуется предлагаемый способ; на фиг,2 - схема,поясняющая определение величины амплитуды виброперемещения в заданномнаправлении.Мерный клин представляет собойпластину 1, на которой нанесено изображение угла со сторонами 2 (АВ) и 203 (АС) . На стороне АВ нанесена шкала 4, которая соответствует минимальному расстоянию между сторонами в лю-,бой текущей точке стороны АВ,Способ осуществляют следующим об разом,На контролируемом объекте 5 устанавливают пластину 1 и ориентируютее так, чтобы сторона АС...

Номер патента: 1476384

Опубликовано: 30.04.1989

Авторы: Добрецов, Красовицкий, Лапшин, Рухтин, Скрипкина

МПК: G01N 33/52

Метки: выявления, гиперлипидемии

...10 мин, к 1 мл супернатанта добавляют 10 мкл 1 мМ эталонного раствора ФК. Интенсивность флуоресценции при длине волны возбуждения 440 нм и длине волны наблюдения 550 нм измеряют на флуоресцентном спектрофотометре в 1-сантиметровой кювете. По приведенной формуле 20 рассчитывают суммарное содержание ТГ и ХС (;Е), равное 550 мгХ (время ана. лиза 1 мин). Величина :Е, измеренная с помощью прототипа, составляет 546 мгХ (объем плазмы крови 50 мкл, 25 время анализа 15 мин). Верхняя граница нормы (И) суммарного содержания указанных липидов составляет 470 мгЕ, Таким образом,) И,И470 мгХ и в исследуемой пробе выявлено повьппен- ЗО ное содержание ТГ и ХС.1П р и м е р 2. Пробу крови разводят в 50, 100, 200 и 500 раз. К полученным после...

Номер патента: 1476155

Опубликовано: 30.04.1989

Авторы: Ашимов, Герасимов, Джумабаев, Лапшин, Мельников

МПК: E21F 15/00

Метки: дробленых, закладочных, пород, приготовления, смесей

...измельчение крупных частиц, и готовая закладочнаясмесь через патрубок 11 поступает вгоризонтальный трубопровод 4.Устройство работает следующимобразом,Закладочная смесь поступает из закладочного трубопровода в циклон 3:по касательнЬй относительно внутренней стенки цилиндрической частиклассификатора. Крупные частицы прижимаются центробежным усилием к стенке классификатора и по спиральнойкривой опускаются в коническую полость циклона 3.С другой стороны, закрученная закладочная смесь, обладая высокойвязкостью, приводит во вращение дробильные шары 8причем те шары, которые находятся вблизи стенки циклонаначинают выталкиваться основной массой шаров вверх до какого-то предельного положения и скатываются вниз кцентру, как показано на фиг,2...

Номер патента: 1474386

Опубликовано: 23.04.1989

Авторы: Канин, Лапшин, Лобзин, Ридер, Шуркин

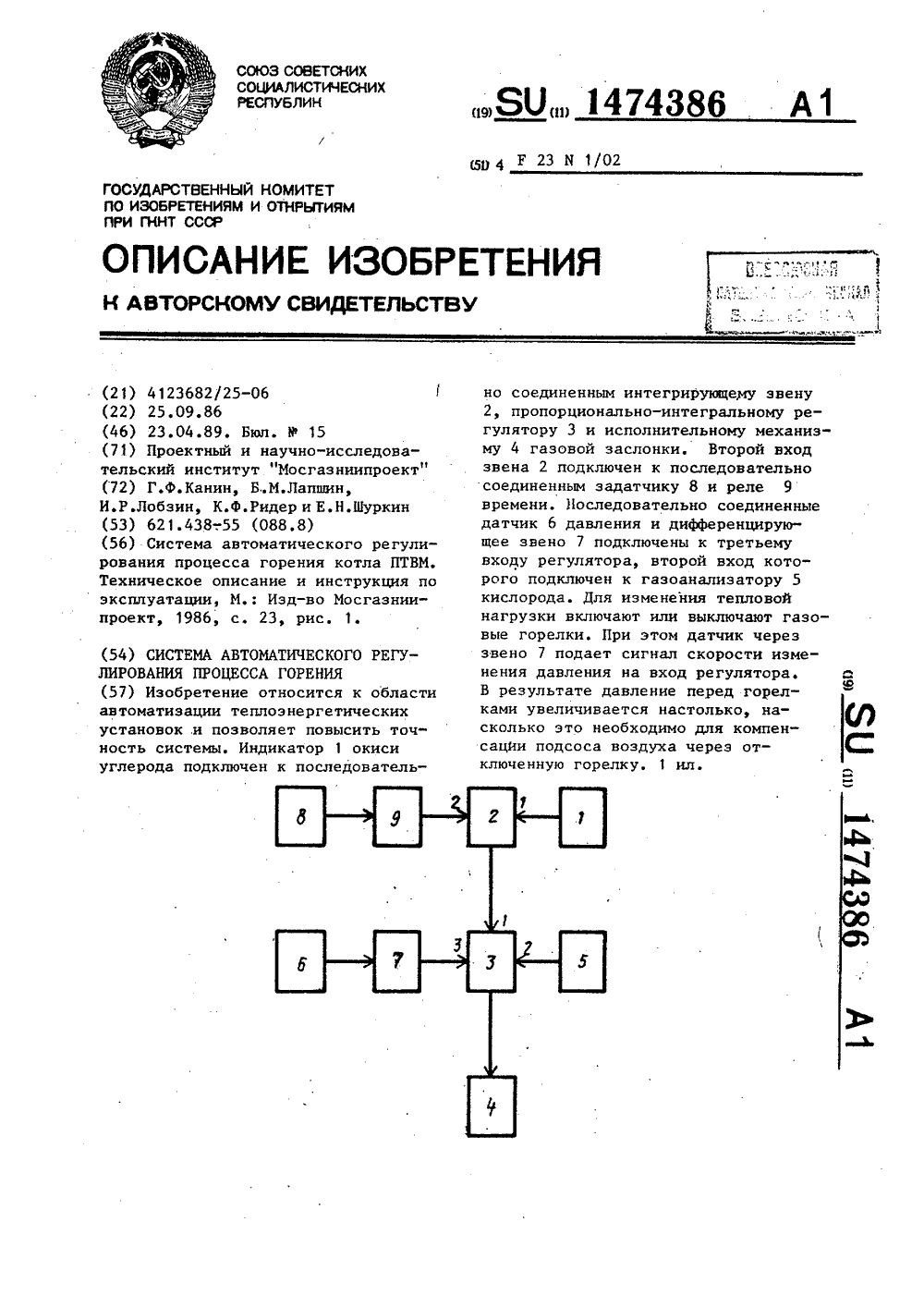

МПК: F23N 1/02

Метки: горения, процесса

...работает следующим образом,Через заданный промежуток време 30 ни выход задатчика 8 через реле 9времени соединяется с вторым входоминтегрирующего звена 2. В результате этого выходной сигнал интегрирующего звена 2 постепенно растет. Этоприводит к увеличению выходног сигнала .1 ропорционально-интегральногорегулятора 3. Исполнительный механизм 4 газовой заслонки приоткрывает газовую заслонку. Расход газа4 О постепенно растет, а концентрациякислорода в дымовом газе уменьшается до тех пор, пока концентрацияокиси углерода в дымовом газе превысит заданное значение. Выходнойсигнал индикатора 1 окиси углерода при этом становится равным "1".Происходит уменьшение выходного сигнала интегрирующего звена 2 и, следовательно,...

Номер патента: 1469359

Опубликовано: 30.03.1989

Авторы: Лапшин, Лапшина, Столяров, Шайхатаров

МПК: G01J 1/44

Метки: концентратомер

...величина Я , с 1 находится в оптимальЪных, с точки зрения заданной погреш 1 а; ности измерения 1 п - ,-, пределах. Ука%; занный выбор может быть практическивсегда осуществлен, так как практически для любых сред можно выбратьтакие длины волн Ъ;, на которых величины показателя .1 ослабленияданного вещества отличаются на порядки.Устройство работает следующим образом,Поток источника 1 излучения, проходя через один из оптических фильтров поворотного диска 2, светоделитель 7 и поворотные зеркала 8, разделяется на две части, которые оптическим разделителем 9 направляютсячерез контрольную 11 и измерительную 12 кюветы соответственно. Собранное оптическим сумматором 13 излучение направляется на фотоприемник 14.На выходе фотоприемника...

Номер патента: 1468853

Опубликовано: 30.03.1989

Автор: Лапшин

МПК: B67D 5/372

Метки: заправочный, пистолет

...повышение надежности работы за счет возможности более полного сбора капель после спина.На фиг.1 изображен заправочный пистолет, общий вид; на фиг. 2 - сливной патрубок.Запраночйый пистолет состоит из корпуса 1 с рычагом 2 управления, сливного патрубка 3 и каплесборника, 15 представляющего собой смонтированные с наружной поверхности сливного патрубка 3 у его сливного конца диффузор 4 с сегментными перегородками 5 и сообщенную с ним камеру 6 с распо ложенным в нем шаровым клапаном 7 для перекрытия отверстия 8 в ней,при этом в слинном патрубке 3 образованы отверстия 9 для сообщения с каме-. рой б. 25Устройство работает следующим образом. Перед заправкой емкости жидкостью сливной патрубок 3 опускают в горловину емкости и нажимают на...

Номер патента: 1465990

Опубликовано: 15.03.1989

Авторы: Крижановский, Кузьмичев, Лапшин, Ртищев, Шендаков

МПК: H03K 17/52

Метки: коммутации

...3 тока с магнитным управлением. Ток разряда выбирают на уровне(1-3) 1 д,1, при котором еще поддерживается устойчивый разряд в прерывателе 3 тока и незначительно разряжается емкостный накопитель 1. В этотпериод анодное напряжение на преры90 ния между резисторами 4 и 5, В случае применения цепи из дополнительного резистора 8 и конденсатора 9последняя разряжается аналогичнымобразом. Таким образом, к моментусоздания в прерывателе магнитногополя с индукцией возбуждения разрядана анод снова подают напряжениеУ ( 6 кВ,Разряд емкости анодной цепи прерывателя 3 может вызвать переходразрядника 11 в режим непрерывногогорения и к его повторному включению,что нарушит режим работы устройства,Для исключения этого скорость разряда емкости анодной...

Номер патента: 1465703

Опубликовано: 15.03.1989

Авторы: Лапшин, Морозов

МПК: G01B 21/00

Метки: геометрических, линейного, объекта, параметров, перемещения

...изменение его Размеров. При 45этом шторка, перемещаясь в направляющих относительно измерительной линейки 1, изменяет длину периодичес- .кой световой структуры,В исходном состоянии сканирующаясистема 3 находится в одном из крайних положений на измерительной линейке 1, закрепленной на базовой поверхности 2. При подаче на вход логического блока 10 командного сигнала с его первого выхода на управляющий вход отсчетнога блока 9 поступает импульс сбрасывавщий счетчик в.нуль. Затем на втором выходе логического блока 10 формируется импульс,включавший электропневматическийраспределитель 11, который приводитв действие пневмотолкатель 8, перемещающий сканирующув систему 3 изодного крайнего положения в другое.В процессе этого перемещения с выхода...

Номер патента: 1465207

Опубликовано: 15.03.1989

Авторы: Гришин, Лапшин, Литвиненко, Лиходей, Проволоцкий

МПК: B23H 1/04, B23H 9/00

Метки: электрод-инструмент, электрообработки

...3-5 с осевыми отверстиями, К свободному 25 концу токоподвода 2 прикреплена шпилька 6 с резьбой, на которую навинчен сферический элемент 7. Сферический элементы выполнены из легирующего материала и расположены в ви де чередующихся групп переменного диаметра, причем диаметр сферических элементов в группе уменьшается в обе стороны от элемента с наибольшим диаметром. Между сферическими элементами установлены упругие элементы 8, выполненные в виде металлических тарельчатых пружин или в виде резиновыхколец.При использовании инструмента для электрообработки в многоэлектродном вращающемся инструменте (фиг.3,4) инструменты для электрообработки закрепляются на диске 9, посаженном навал 10. Инструмент для электрообработки работает следующим...

Номер патента: 1463373

Опубликовано: 07.03.1989

Авторы: Болотов, Лапшин, Локтионов, Проскурин

МПК: B21F 13/00

Метки: включения, механизма, отрезного, правильно, проволоки, реза, станка

...фиг.3 - разрез Б-Б на фиг.2; накг,4 - разрез В-В на фиг.2,Приемным устройством для прямолиейно движущейся проволоки служит 15аправляющал 1, выполненная в видеголка, установленного с наклономгоризонтальной плоскости. На наЙравляющей с помощью скоб 2 установлен корпус 3, фиксируемый болтами 4. 20корпус для улучшения условий заходаЭрматуры снабжен неподвижным заходвым клином 5 и регулируемой по диаметру проволоки заходной планкой 6.На корпусе 3 в кронштейне -7 установлен неподвижный электроконтакт 8 вйзолирующей пробке 9, соединенныйЭтеккером 10 и изолированным проводомс электросхемой механизма реза, приэтом токоподводящий провод с помощью 30специальных передвигающихся подвесовразмещен вдоль направляющей ниже ее.К неподвижному...

Номер патента: 1462037

Опубликовано: 28.02.1989

Авторы: Лапшин, Шаплов

МПК: F16D 13/38, F16D 25/063

Метки: муфта, фрикционная

...подшипника 14. Наружный стакан10 снабжен кольцевой полостью 15,соединенной с источником давления,шейке коленвала 17, манжетой 18 икольцевым поршнем 19 взаимодействующим с наружной отбортовкой внутреннего стакана 9Внутри стакана 10установлена регулировочная гайка 20с наружной резьбой, Нажимная пружинЗ 11 установлена между внутреннейотбортовкой стакана 9.и гайкой 20.Маховик 1 установлен на ведомом ваолу 13 посредством подшипника 21.фрикционная муфта работает следующим образом,Для выключения муфты в кольцевую 45полость 15 наружного стакана 10 подается давление через переходник 16на шейке коленвала 17. Кольцевойпоршень 19, упираясь в наружную отббртовку внутреннего стакана 9, сжимает нажимную пружину 11, при этомнажимные рычаги 5...

Номер патента: 1452707

Опубликовано: 23.01.1989

Авторы: Вольнов, Дариенко, Клеванов, Красавин, Лапшин, Лебедев, Логинова, Мигунов, Муслаев, Портный, Ройтбурд, Россин, Хомутинников, Шейнберг, Штейнберг

МПК: B29D 30/16, B29D 30/30

Метки: барабан, ленточного, наложения, сборочного, станка

...от ленточного материала. На выходном конце рольганга 6 под прикаточным роликом 20 установлен дополнительный прикаточный ролик 25 на осн 26, которая укреплена на подпружиненных стержнях 27, смонтированных на роль- ганге б и обеспечивающих усилие прижима профильного ролика к барабану 28, не превышающее усилие прижима основного прикаточного ролика. Прикаточный ролик 25 имеет профильную поверхность радиусом г, по меньшей мере равным радиусу К профильной поверхности заплечика барабана на участке перехода горизонтальной его поверхностй к его бортовой части. Та" кая конфигурация дополнительного ролика обеспечивает заворот ленточного материала на цилиндрическую поверхность сборочного барабана 28 с пониженной короной. Для обеспечения...

Номер патента: 1445712

Опубликовано: 23.12.1988

Авторы: Бидерман, Кирилюк, Лапшин, Михайлович, Рябинкин, Юдин

МПК: A61B 17/24

Метки: инструмент, трахеостомии

...мандрен 2 с ножом 3 на рабочем конце и рукояткой 4 на другом конце, На рабочем конце трубки 1 выполнены боковые отверстия 5, а в рукоятке 4 вы полнены параллельные продольной оси ее сквозные каналы 6 для сообщения полости трубки 1 с атмосферой. Применяется инструмент для трахеостомии следующим образом.20После обработки места прокола дезинфицирующим раствором пальпаторно определяется место пункции. Трахея фиксируется пальцами левой руки. Инструмент для трахеостомии извлекают из контейнера 7 и над предполагаемым местом пункции ножом 3 делают надсечку кожи в продольном направлении длиной 0,3 - 0,5 см. Затем производят пункцию трахеи мандреном 2 с ножом 3, Как только трубка 1 попадает в просвет трахеи, появляется звук, вызываемый пото- З 0...

Номер патента: 1439465

Опубликовано: 23.11.1988

Авторы: Лапшин, Сопкин, Шаплов

МПК: G01N 3/56

Метки: трения

...вдоль оси коромысла 9, датчики 16 отклонения от по-., ложения равновесия коромысла 9, установленные на его большем плече иэлектрически связанные с дополнитель ным приводом 12, опоры 17, установленная в них с возможностью перемещения вдоль торца диска 4 скалка 18,закрепленный на ней резцедержатель 19с резцом 20, и ось 21, один конец 40которой соединен с коромыслом 9, адругой с держателем 7 образца 8,1. Машина трения, содержащая основание, установленный на нем привод, связанный с ним держатель контробразца в виде диска, узел нагружения с толкателем и соединенный споследним держатель образца, о т -л и ч а ю щ а я с я тем, что, с це"лью повышения точности, она снабженанеравноплечим коромыслом, меньшее плечо,которого соединено с...

Номер патента: 1439040

Опубликовано: 23.11.1988

Авторы: Бойко, Гузей, Конаныхин, Лапшин, Литовка, Мигунов, Наркунский, Розовский, Смирнов, Щепотьев

МПК: B65B 55/20

Метки: упаковывания

...с находящимся в нем30 . изделием размещают с зазором во втором чехле, После этого в зазор между чехлами заливают также с помощью дозирующего устройства полимерную вспенивающуюся пластифицированную 35 композицию на основе фенолформальдегидной смолы, имеющую прочность в отвержденном состоянии 1,0-4,5 МПа, например композицию состава, мас.7:Фенолформальдегидная 40 смола 74,4Дибутилфталат 8,6Фталевый ангидрид . 2,1Продукт ВЛГОстальноедо 100Заливка композиции с пониженнойпрочностью во внутренний (первыи)чехол повышает качество упаковывания,позволяет искпючить покрытие изделий воском, осушение воздуха в чехле, обеспечивает сохранность изделий и создает инертную среду в полости чехла,Упакованное изделие транспортируютбез дополнительного...

Номер патента: 1438940

Опубликовано: 23.11.1988

Авторы: Богаевский, Дзюба, Кирьяков, Лапшин, Мойсов, Осипов, Петрова, Сафронов, Филиппов, Хохлов

МПК: B23K 35/365

Метки: низколегированных, покрытия, сварки, состав, сталей, углеродистых, электродного

...углерода. Присутствие в шлаке небольших количеств никеля и кобальта обеспечивает дополнительное микролегирование шва, повышая его атмосферокоррозиоццую стойкость, 40Для разработки покрытия изготовле" ны и испытаны три варианта электродов, составы которых приведены в табл. 2.При изготовлени электродов в качестве связующего используется жидкое калиево-натриевое стекло. Покрытие наносится на стержни диаметром 4 мм методом опрессовки.При сварке в качестве источника питания дуги используется трансфор" матор. Сила сварочного тока составляет 170"190 Л. Перед сваркой электроды прокаливают при 400 С в течениео90 мин. Для определения механических 5 свойств металла шва производится1 сварка пластин из стали толщиной 12 мм,Механические испытания...

Номер патента: 1435955

Опубликовано: 07.11.1988

Авторы: Лапшин, Лапшина, Столяров, Шайхатаров

МПК: G01J 1/44

Метки: дисперсных, сред, фотометр

...отключены, первый каналготов к подключепию) и сбрасывает всезначения напряжений на аналоговыхзапоминающих устройствах. Поток источника 1 излучения, проходя через первый оптический Фильтр вращающегосядиска 2, приводимого в движение двигателем 3, светоделителем 7 и системой зеркал 8, преобразуется в два потока (измерительный и опорный), направляемые на двухчастотный модулятор 9,модулирующий потоки с разной частотой.Системой зеркал 10 и 11 измерительныйи опорный потоки направляются нафотоприемник 12. Электрический сигналс Фотоприемника 12 усиливается усилителем 13 и попадает на вход блока 14частотного разделения и преобразования, где он разделяется в блоках 15разделения по частотам, усиливаетсяусипителями 16 и демодулируетсяуправляемыми...

Номер патента: 1430855

Опубликовано: 15.10.1988

Авторы: Буров, Куксинский, Лапшин

МПК: G01N 27/02

Метки: датчик, керамических, масс, параметров, пластичных, электрических

...с первым диском при помощи поперечных соединительных стержней 4. Две тяги 5 шарнирно крепят ось 2 к основанию конвейера б. Между дисками 1 имеются сквозные каналы, рабочая поверхность которых в направлении к центру дисков в сечении имеет клиновидную Форму 7, переходящую в прямоугольную часть 8. В прямоугольной части 8 сквозных каналов установлены для боковой поверхности35 дисков измерительные элементы 9. Диски установлены один ст другого на расстоянии А= (0,5-0,8) (Пндр-Пн), где Р В- наружный и внутрен,чар фний диаметры кольцевых дисковых электродов, при этом расстояние между стержнями не меньше величины А. Рабочая поверхность каналов, образованных дисковыми электродами, в направлении к их центру выполнена клиновид"...

Номер патента: 1417904

Опубликовано: 23.08.1988

Авторы: Величкин, Кукушкин, Лапшин

МПК: A63F 13/00

Метки: игр, проведения, телевизионных

...его местоположение в пространстве, При захвате "летающей тарелкой" "космического пришельца" (или наоборот) блок 10 управления выдает сигнал на пульты 2 и 3 управления, стереосимволы отскакивают в разные стороны, по сигна лу с блока 10 одновременно переключа-. ется цвет стереосимволов в формирователе 8 полного видеосигнала, меня.ется звуковой сигнал в блоке звуковой имитации, коммутаторы 17 и 18 подключают сигналы озвучиваемого в35 данный момент стереосимвола к дешифратору-распределителю 21 и к управляемому регулятору 19 громкости.В положении А стереосрмвол воспри нимается расположенным наиболее близко к игроку в середине левой половины экрана. При этом управляемый регулятор .19 громкости выдает максимальный уровень .звукового сигнала,...
