Способ определения параметров виброперемещения колеблющегося объекта

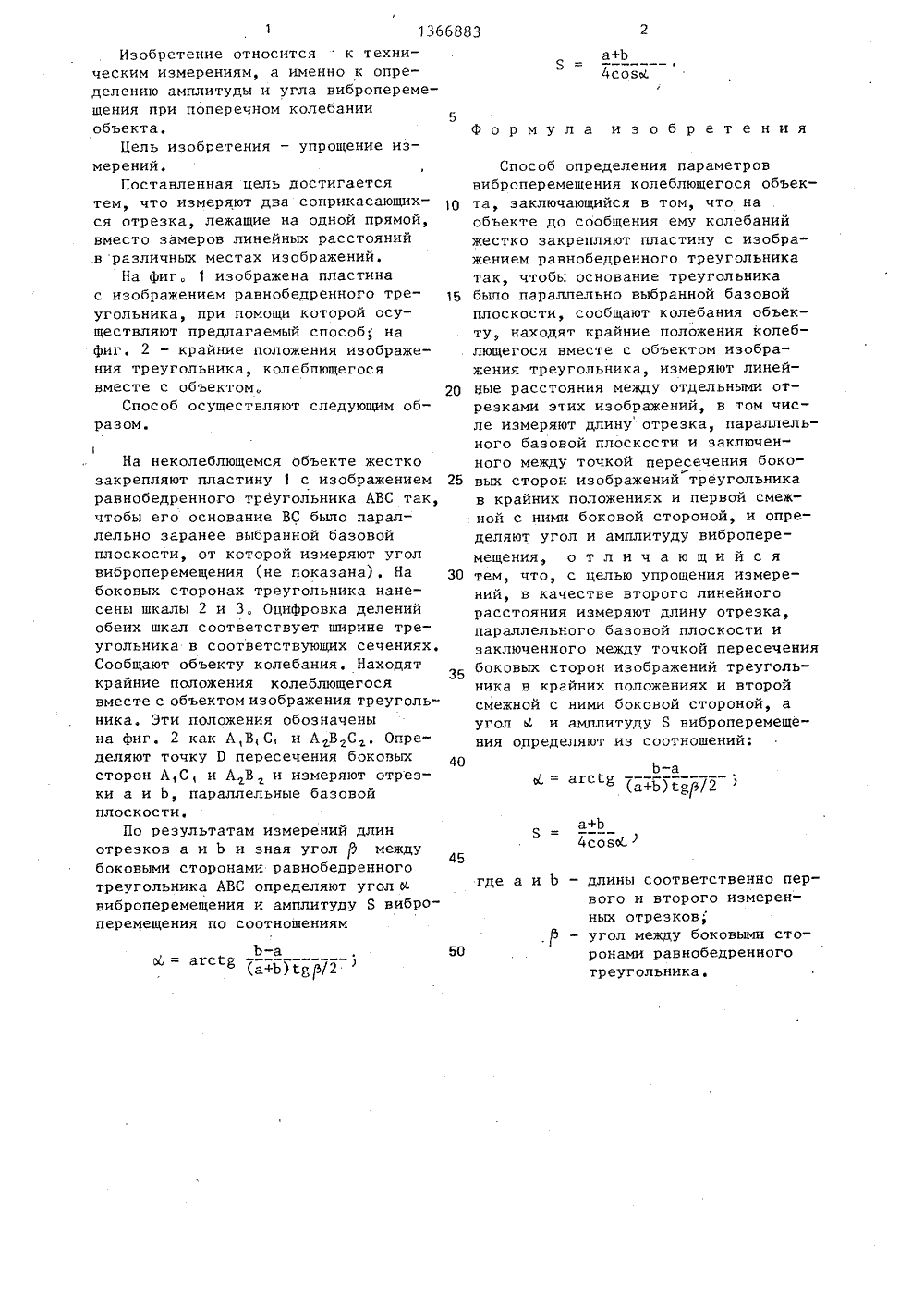

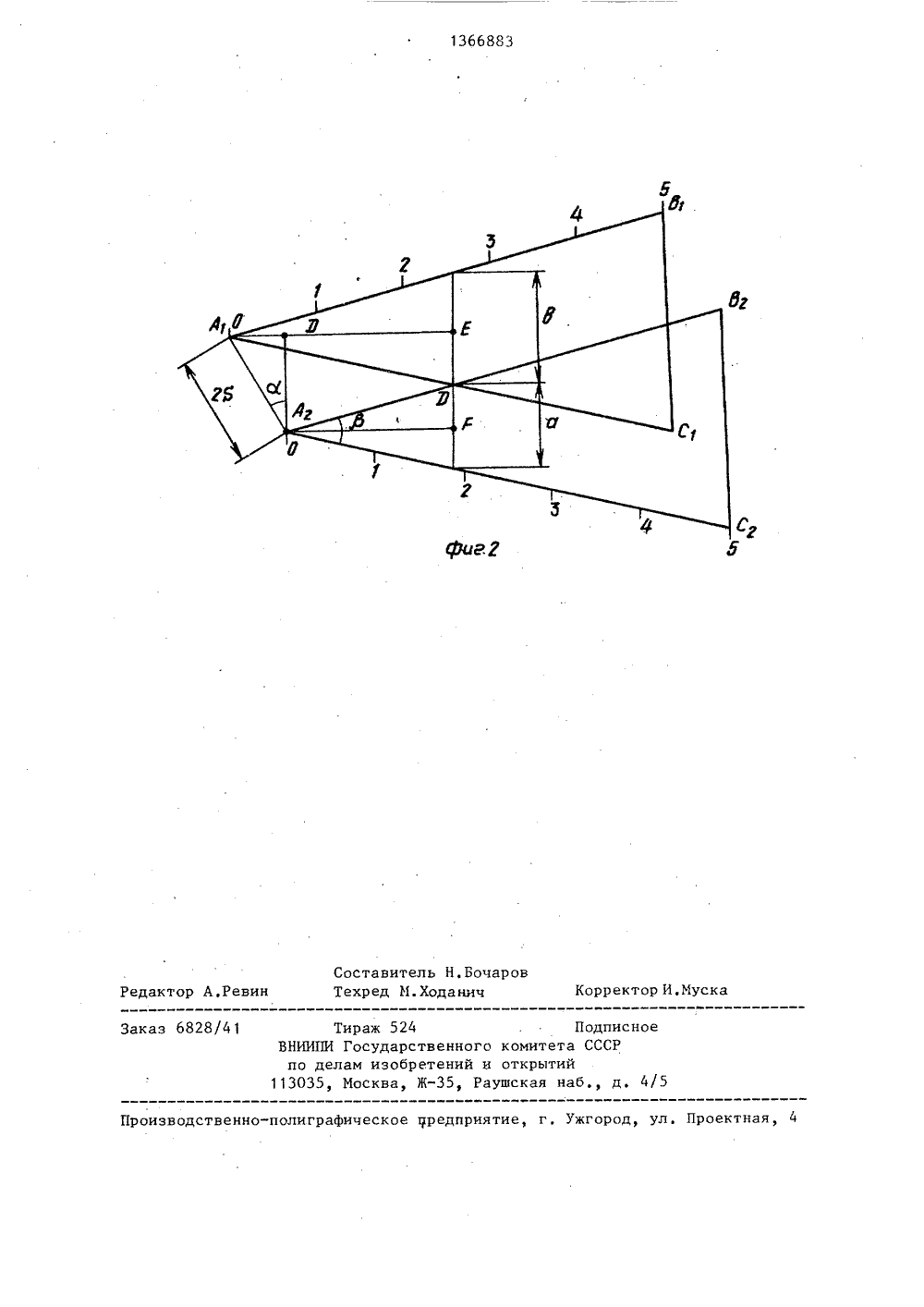

(19) 51)4 С 01 Н ОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Специальное кнологическое бюронической механики(57) Изобретение кас ких измерений, Целью щение проводимых изм повьппения удобства с На неколеблющемся об крепляют пластину с равнобедренного треу ется техничесявляется упрорений за счетятия показаний. екте жестко зазображением ольника так,СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 54) СПОСОБ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОИБРОПЕРЕМЕЩЕНИЯ КОЛЕБЛЮЩЕГОСЯБЪЕКТА чтобы его основание было параллельно заранее выбранной базовой плоскости, от которой измеряется угол виброперемещения. На. боковых сторонах треугольника нанесены шкалы, соответствующие ширине треугольника в соответствующем сечении, Сообщают объекту колебания. Находят крайние положения колеблющегося вместе с объектом изображения треугольника, а именно положения А,В,С, и АВ С. Определяютчку Р пересечения боковых сторон С, и А В и измеряют отрезки а и Ь,аллельные боковой плоскости и заключенные между точкой 0 и противолежащими сторонами АВ и А С, Зная угол (3 между боковыми сторонами равнобедренного треугольника, определяют угол виброперемещения Ы и амплитуду виброперемещения Б по следующим соотношениям: м = атство (Ь-а)/(а+Ь) г 8/23 и Б = (а+Ь)/ 4 совЫ, 2 ил,Изобретение относится к техническим измерениям, а именно к определению амплитуды и угла виброперемещения при поперечном колебанииобъекта,Цель изобретения - упрощение измерений,Поставленная цель достигаетсятем, что измеряют два соприкасающихся отрезка, лежащие на одной прямой,вместо замеров линейных расстоянийв различных местах изображений.На фиг, 1 изображена пластинас изображением равнобедренного треугольника, при помощи которой осуществляют предлагаемый способ нафиг, 2 - крайние положения изображения треугольника, колеблющегосявместе с объектом,Способ осуществляют следующим образом.1На неколеблющемся объекте жесткозакрепляют пластину 1 с изображениемравнобедренного треугольника АВС так,чтобы его основание ВС было параллельно заранее выбранной базовойплоскости, от которой измеряют уголвиброперемещения (не показана), Набоковых сторонах треугольника нанесены шкалы 2 и 3. Оцифровка деленийобеих шкал соответствует ширине треугольника в соответствующих сечениях,Сообщают объекту колебания. Находяткрайние положения колеблющегосявместе с объектом изображения треугольника. Эти положения обозначенына фиг. 2 как А,В,С, и АВ С, Определяют точку 0 пересечения боковыхсторон А,С и АВ и измеряют отрезки а и Ь, параллельные базовойплоскости,По результатам измерений длинотрезков а и Ь и зная уголмеждубоковыми сторонами равнобедренноготреугольника АВС определяют уголвиброперемещения и амплитуду В виброперемещения по соотношениям Ь-а45 где а и Ь - длины соответственно первого и второго измеренных отрезков- угол между боковыми сторонами равнобедренноготреугольника50 Способ определения параметроввиброперемещения колеблющегося объек та, заключающийся в том, что наобъекте до сообщения ему колебанийжестко закрепляют пластину с изображением равнобедренного треугольникатак, чтобы основание треугольника 15 быпо параллельно выбранной базовойплоскости, сообщают колебания объекту, находят крайние положения колеблющегося вместе с объектом изображения треугольника, измеряют линей ные расстояния между отдельными отрезками этих изображений, в том числе измеряют длину отрезка, параллельного базовой плоскости и заключенного между точкой пересечения боко 25 вых сторон изображений треугольникав крайних положениях и первой смежной с ними боковой стороной, и определяют угол и амплитуду виброперемещения, о т л и ч а ю щ и й с я 30 тем, что, с целью упрощения измерений, в качестве второго линейногорасстояния измеряют длину отрезка,параллельного базовой плоскости изаключенного между точкой пересечениябоковых сторон изображений треугольника в крайних положениях и второйсмежной с ними боковой стороной, аугол 1 и амплитуду Б виброперемещения определяют из соотношений: 401366883 Составитель Н.БочаровТехред М.Ходанич Корректор И.Муска едакт еви Заказ 682 ом отк ауш изводственно-полиграфическое предприятие, г, Ужгород,Проект Тираж 524ВНИИПИ Государственнопо делам изобретений13035, Москва, Ж,Подписнотета СССРытийя наб., д, 4
