Кузьмичев

Номер патента: 1108008

Опубликовано: 15.08.1984

Авторы: Воронин, Земель, Кузьмичев, Покручин

МПК: B27B 13/10

Метки: ленточной, обеспечения, пилы, устойчивости

...корпус 6 с встроенными в него фрикционными элементами 7, ис- З полнительные механизмы 8, бесконтактный датчик температуры 9 зоны зубчатого венца пилы и бесконтактные датчики температуры 10 отдельных участков ширины пилы против каждого фрикционного элемента 7. 4 Офрикционные элементы 7 свободно перемещаются в корпусе 6 под действием исполнительных мехаиизмов 8. В качестве последних могут быть использованы электромагниты - пневмо- или гидроцилиндры.Для автоматического управления рабо-той исполнительных механизмов 8 устройство комплектуют электронными блоками 11. Количество последних соответствует числу фрикционных элементов 7, Каждый электронный блок содержит логический элемент 12, сравнивающее устройство 13 и усилитель 14.Предлагаемый...

Номер патента: 1103274

Опубликовано: 15.07.1984

Авторы: Кузьмичев, Раптовский

МПК: G08C 9/06

Метки: вала, код, поворота, угла

...от количествазубьев на зубчатых колесах 1 и 2.Зубчатые колеса 1 и 2 выполненыс равным количеством зубьев.е Конструкция преобразователя углаповорота вала в код (фиг. 2) содержит зубчатые колеса 1 и 2, во впадины которых уложены световоды 3, связанные с источником света и собранные в кабель 5 (фиг. 2), и световоды6, связанные с фотоприемниками исобранные в кабель 8, элементы корпуса 11 и 12 преобразователя, жестко соединенные с, зубчатыми колесами1 и 2, которые разделены установочным кольцом 13 и .стянуты шпильками14 (фиг. 2 и фиг. 4)Измерительный. элемент 9 выполнен например, ввиде тонкого диска с зубчатым контуром, установлен по посадке на валу 15 и укреплен между фланцами 16и 17, причем фланец 16 установленна валу 15 по прессованной...

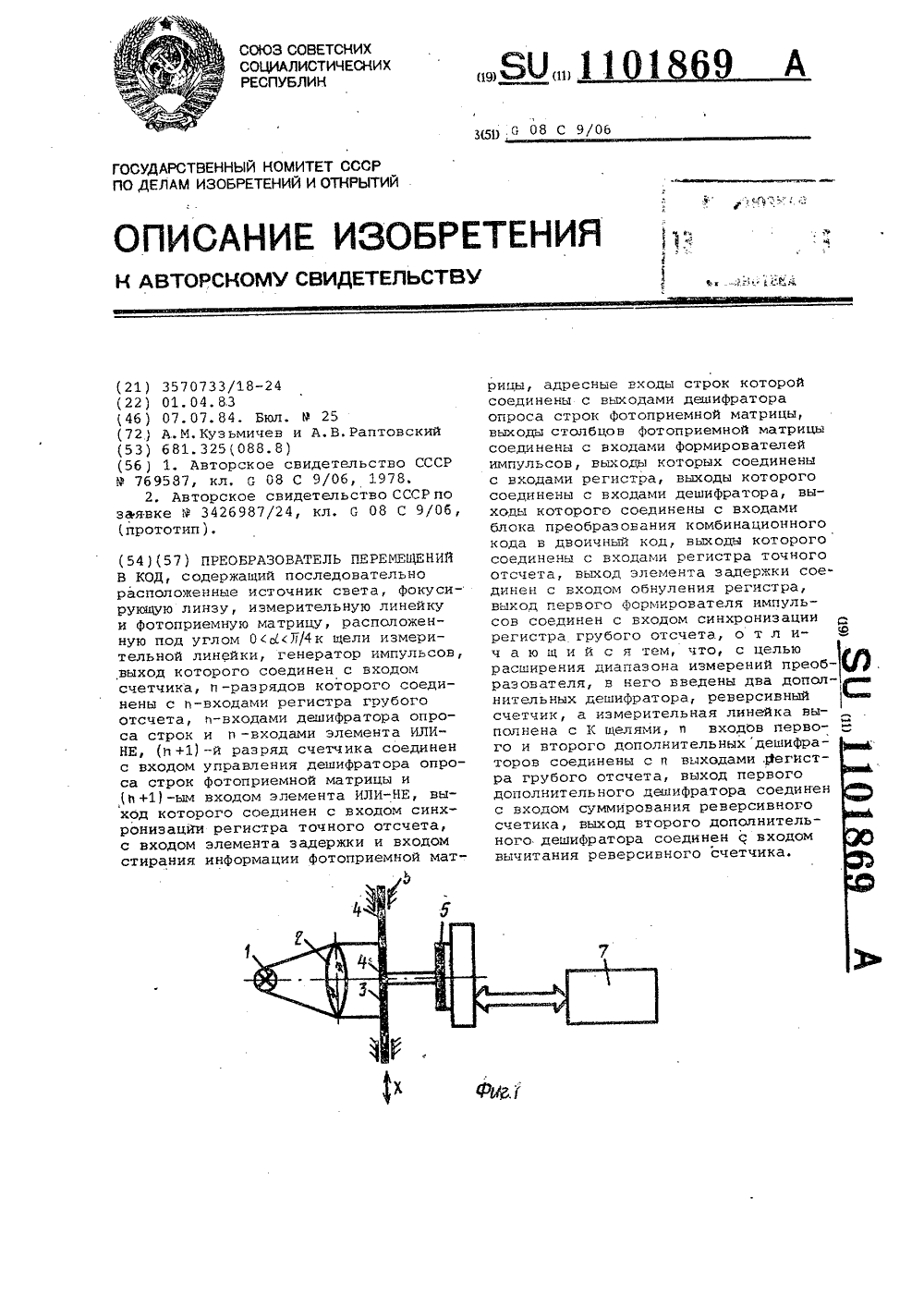

Номер патента: 1101869

Опубликовано: 07.07.1984

Авторы: Кузьмичев, Раптовский

МПК: G08C 9/06

Метки: код, перемещений

...перемещений вкад на фиг. 2 - взаимное распаложе 111 Е ф О Т О 51 Р И Е М Н О й М с; Т Р И Ц Ы И И:3 М Е а Х -тельной линейки с К щелями; на фиг. 3 схе.ла блока обработки информации.Преабраз сват ель содержит источник1 света, факусирующую линзу 2, измерит, ьную лиейку 3 са целчми 4, устаон 1 с;ную В 1 а 1 равпяющлх 5, фатопри: 1 уо матрицу 6, блок 7 абрабатк;лискормаци, содержащий генератор 8импульсавс счетчик 9, регистр 10 грубагс отсчета, дешифратор 11 опроса". - рок, элемент ИЛИ-НЕ 12, регистр 13ГОНОГО ОТСЧЕс 1, ЭЛЕМЕНТ 14 ЗадаржКИ,ормирава 11 ели . 5 РмГ 1 у 1 ьсав ре 1 истр16, дешифратор 17, блок 8 преабразоВа 11 И 53 КОМбИаЦИОННОГО КОДа В ДБОИЧный кодгешифратары 19 и 20, реверсив ный счетчик 2. . 4 отаприем 13 ая латрица б содержит...

Номер патента: 1101335

Опубликовано: 07.07.1984

Авторы: Агеев, Ефанов, Кузьмичев, Просвирин

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

....несущее прижимной ролики пружину с элементом регулирования 55ее усилия, пружина выполнена в видепетли и снабжена пластиной с фиксирующими канавками и сквозным пазом,335 2один конец петли закреплен с возможностью поворота на коромысле, а на1другом закреплена пластина, причемэлемент регулирования усилия пружины выполнен в виде стержня, закрепленного на основании с возможностьюпоступательного перемещения и контактирования с канавкой и фиксирующимсквозным пазом.Расположение пружины перпендикулярно относительно коромысла делаетгабариты механизма меньше, так каквсе его части стремятся в центру(подающий ролик), Плоская пружинаснабжена также пластиной, в которойвыполнены фиксирующая канавка исквозной паз. Фиксирующая канавканужна для...

Номер патента: 671147

Опубликовано: 23.05.1984

Авторы: Демьяненко, Кузьмичев, Решетов, Якомаскин

МПК: B24B 49/00, G01B 7/02

Метки: активного, размеров

...тока. Операционный уси,литель снабжен фильтром верхних частот, включенным между инвертирующим входом операционного усилителя и его выходом.На фиг,1 изображена функциональная схема устройства; на фиг.2 - характеристики преобразования сигналов,Устройство содержит автогенератор 1., выполненный на транзисторе Т 1 по схеме емкостной трех точек, в колебательный контур которого включена обмотка одинарного индуктивного преобразователя перемещения 2 с переменным воздушным зазором в магнитной цепи. Характеристика преобразования преобразователя показана на фиг.2,а. Выход автогенератора 1 через детектор М 1 соединен с неинвертирующим входом операционного усилителя А 1, на инвертирующий вход ко"торого подано постоянное опорное на,пряжение с...

Номер патента: 1090586

Опубликовано: 07.05.1984

Авторы: Алимов, Бибик, Вольф, Есаулов, Калоч, Кузьмичев, Лишка, Староселецкий

МПК: B60B 9/00

Метки: железнодорожное, колесо

...ЕЗНОДОРОЖНОЕ КОЛЕ- ее соосно расположенные соединяющий их диск с одбразной выпуклостью, отличто, с целью повышения его ск в вершине С-образной олнен в виде двух волн, впаорыми расположена по его1090586 1Изобретение относится к железнодорожному транспорту.Известно железнодорожное колесо, содержащее соосно расположенные обод, ступицу и соединяющий их диск с односторонней С-образной выпуклостью 11.Недостатком известного колеса является низкая надежность.. Цель изобретения - повышение надежности.Цель достигается тем, что диск в верши- О не С-образной выпуклости выполнен в виде двух волн, впадина между которыми расположена по его середине,2На чертеже изображено железнодорожное колесо, разрез.Железнодорожное колесо содержит обод 1 с гребнем...

Номер патента: 1087675

Опубликовано: 23.04.1984

Авторы: Гоголев, Калентьев, Кузьмичев, Юрченко

МПК: F01D 1/04

Метки: осевая, турбомашина

...в форме обтекаемого профиля 11.Недостатком данной осевой турбомашины является наличие повышенных центробежных нагрузок на лопатках, развиваемых при вращении рабочего колеса.Наиболее близкой к изобретению по технической сущности является осевая турбомашина, содержащая корпус и расположенное в нем рабочее колесо с лопатками, имею щими периферийные бандажные полки, на каждой из которых выполнен скос, образующий с корпусом зазор переменной величины 21.Недостатком известной осевой турбомашины является относительно низкая надежность из-за высоких центробежных нагрузок, развиваемых полкой и дополнительно усиливаемых действием гидродинамических сил.Целью изобретения является повышение 25 надежности работы турбомашины.Указанная цель...

Номер патента: 1087584

Опубликовано: 23.04.1984

Авторы: Веселов, Герасимов, Демидов, Захарова, Зименков, Корягин, Кузьмичев, Мельников, Осьминин

МПК: D06B 1/08

Метки: жидкостной, полотна, текстильного

...под угломо100-150 к поверхности и навстречудвижущемуся полотну также обеспечивает максимальную скорость вхожденияструи в толщину полотна ввиду сложения скорости движения полотна и проекции скорости струи пара и обрабатывающего раствора. При увеличенииугла подачи свыше 150 затрудняетсявхождение струи пара и обрабатывающего раствора в толщину ткани засчет возрасФания сопротивления воздушной прослойки, движущейся вместес полотном, и отражения струи отповерхности полотна,Фиксация участка полотна шириной 1,0-3,0 см позволяет получать максимальные величины деформации в полотне при его обработке струей пара из сопла, Расширение верхней границы диапазона свыше 3,0 см при обработке той же струей пара соответственно уменьшает значение...

Номер патента: 1087557

Опубликовано: 23.04.1984

Авторы: Босис, Дюбченко, Козловский, Кузьмичев, Мирошниченко, Озимина, Перков, Рыков, Староселецкий, Узлов, Шевченко, Школа

МПК: C21D 9/34

Метки: железнодорожных, колес, термической, цельнокатаных

...изделий, необходимо получить более высокие значения отношения 6 к Й , что характерно для стали со структурой сорбита закалки и свидетельствует о ее большей способности к перераспределению напряжений и меньшей чувствительности к концентрации напряжений по сравнению со структурой сорбита отпуска.Целью изобретения является повышение конструктивной прочности путем получения дисперсных структур с пластинчатым строением карбидной фазы и снижения остаточных напряжений,Поставленная цель достигаетсятем, что согласно способу термической обработки цельнокатаных железнодорожных колес, включающему нагревдо температуры аустенизации, независимое охлаждение обода и диска и от уск, охлаждение обода ведут до среднемассовой температуры 400-450...

Номер патента: 1086366

Опубликовано: 15.04.1984

Авторы: Багов, Кузьмичев

МПК: G01N 9/10

Метки: воды, горных, количества, породах, связанной

...цепь достигается тем, что в устройстве дпя определения копиюества связанной воды в горных породах, содержащем центрифугу с размещенной 66 ъв ней подвесной корзиной, распаокенныйв корзине стакан дпя образца, средстводня обжима боковой поверхности образцапри центрифугировании, выпопненное ввиде эластичной манжеты, поддон, помещенный на дно стакана, эластичныйматериал манжеты содержит в качественапатнителя твердый сыпучий материал.На фиг. 1 изображено устройство дпяопределения связанной воды в горныхпородах, в котором твердый сыпучийматериал введен в материал эластичнойманжеты в качестве напопнителя; нафиг; 2 - пример устройства, при применении жидкого материала,Устройство с одержи т центрифугу(не показана), подвесную корзину...

Номер патента: 1082885

Опубликовано: 30.03.1984

Авторы: Веселов, Кузьмичев, Павленков

МПК: D06F 71/28

Метки: брюк, влажно-тепловой

...в участке канавки верхней направляющей 37 установлено верхнее основание неподвижной пластины 30. Подвижная пластина 31,технологического отделочного раствора, соединенная с паропроводам8 посредством нагнетательного паропровода 12, связанного с входным отверстием емкости 11, и дозатор, содержащий вертикальный патрубок 13,и клапан 14. Дозатор соединен с выходным отверстием емкости 11 и блоком 15 управления.Устройство содержит средство 16для регулирования подачи обрабатывающего технологического растворана заданные участки брюк, установленное внутри Формующей оболочки4, и нагревательные элементы 17,расположенные в средней и верхней 15 частях .колонки 2 корпуса 1 научастке подачи пара и.технологического раствора в .паропровод 8 иземкости...

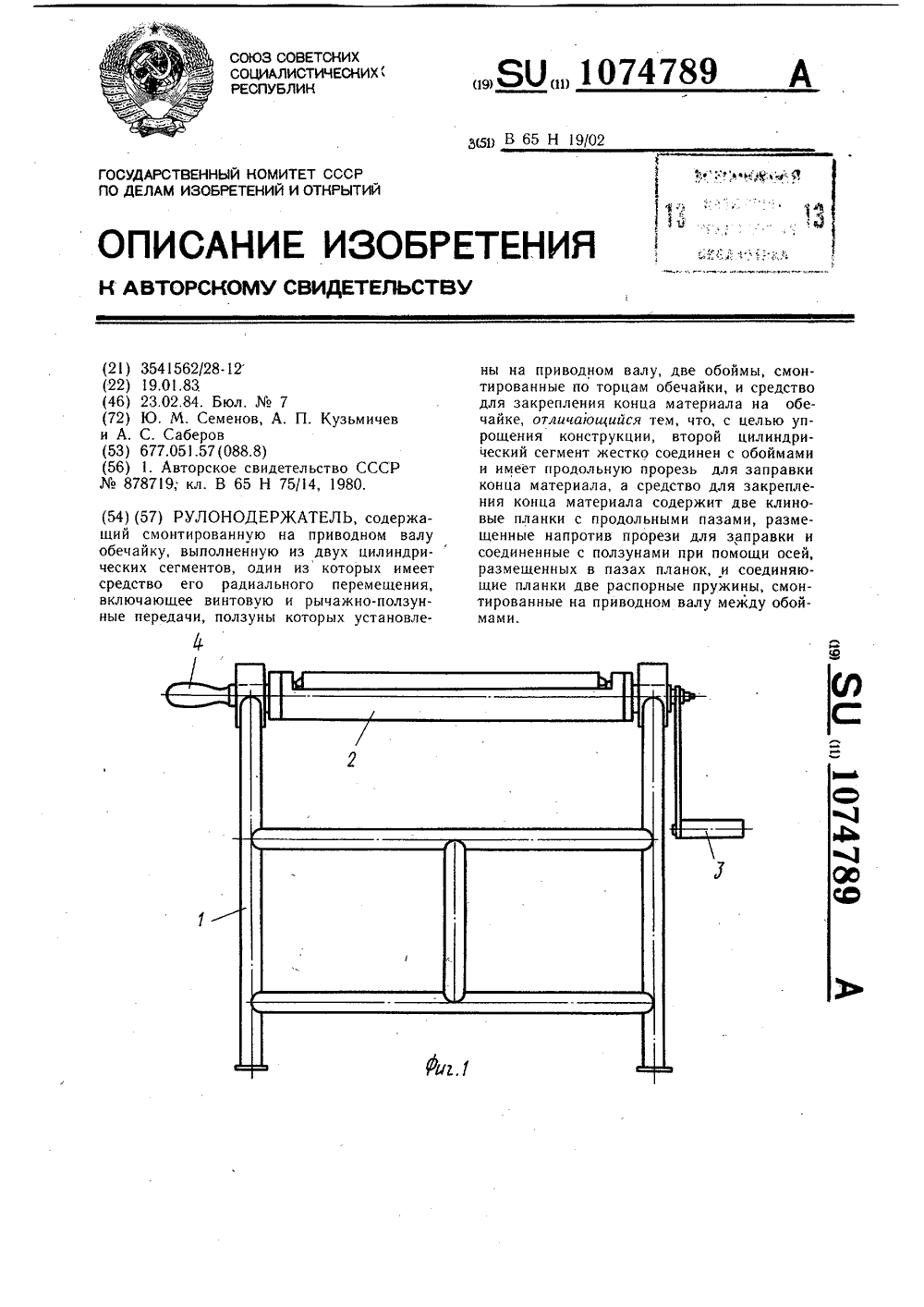

Номер патента: 1074789

Опубликовано: 23.02.1984

Авторы: Кузьмичев, Саберов, Семенов

МПК: B65H 19/02

Метки: рулонодержатель

...с обоймами и имеет продольную прорезь для заправки конца материала, а средство для закрепления конца материала содержит две клиновые планки с продольными пазами, размещенные напротив прорези для заправки и соединенные с ползунами при помощи осей, размещенных в пазах планок, и соединяющие планки две распорные пружины, смонтированные на приводном валу между обоймами:На фиг, 1 изображена установка рулонодержателя в опорах; на фиг. 2 - рулонодержатель, вид сбоку; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2.Устройство для сматывания длинномерных гибких изделий в рулон содержит подставку 1 со съемным рулонодержателем 2, снабженным рукояткой 3 и ручкой 4. Рулонодержатель 2 представляет собой обе 5 1 О 15 20 25...

Номер патента: 1066680

Опубликовано: 15.01.1984

Авторы: Борисенко, Горбанев, Колосов, Кузьмичев, Лохматов, Степанов, Шулаев

МПК: B21B 1/18

Метки: непрерывный, прокатный, стан

...четырехниточном проволочном стане коэффициент использования стана прн скорости прокатки 50-55 м/с составляет лишь. О,б 5.35Таким образом, повышение производительности проволочных станов эа счет более полного использования устанонленного оборудования, что особенно важно при значительном повышении скорости прокатки, 40 имеет большое значение.Известен непрерывный прокатный стан, содержащий мкогокиточкые черновую и промежуточную и однониточные чистоные группы рабочих 45 клетей, при этом каждая из чистовых групп имеет одноручьеные проводки от соответствующего рабочего калибра промежуточной группы клетей к соответствующей моталке П 50той чистовой группой рабочих клетей 18, которая через многоручьевую проводку 19 связана со всеми моталками, а...

Номер патента: 1063368

Опубликовано: 30.12.1983

Авторы: Гладушняк, Гуртовой, Кузьмичев

МПК: A23N 15/00

Метки: протирочная

...барабаном в том случае, когда они укреплены непосредственно яа поверхности внешнего дополнительного перфорированного барабана).,Протирочная машина включает ситчатый барабан 1, внутри которого на валу 2 установлены бичи 3. У торцовой поверхности корпуса 4 выполнен загрузочный патрубок 5, на самой торцовой поверхности укреплен неподвижно дополнительный перфорированный барабан б, охватывающий лопасти 7 на диске 8, укрепленном на валу 2. Дополнительный перфорированный барабан б вместе с диском 8 образует камеру, сообщающуюся с загрузочным патрубком 5. На фиг. 1 показан пример, когда протирочная машина содержит два дополнительных перфорированных барабана б и 9, причем барабан 6 выполнен неподвижным, а барабан 9 укреплен на плоской...

Номер патента: 1054189

Опубликовано: 15.11.1983

Авторы: Кузьмичев, Люлькис, Песок, Семенов

МПК: B63B 21/00

Метки: гравитационное, кранца, постановки, судна, хранения, швартовного

...на фиг. 2 - то же, вид сверху.Гравитационное устройство для постановки и хранени: швартовного кранца судна состоит из балки с боковыми 2 и нижним 3 борт-блоками, опирающейся на две поперечные шарнирные опоры 4, и упора 5 со стопором 6, удерживающим балку 1 в положении по-проходному при снятии нагрузки с лопаря 7. Один конец лопаря 7 пропущен через канифасблок 8,. направляющий блок 9 на надстройке судна 10, направляющий ролик 11 на ноке балки 1, ролик 12 на верхнем фланце крана 13 и закреплен к обуху 14 на коке балки 1, Другой конец лопаря 7 заведен на шпиль (не показан). 40Для удержания балки 1 в вертикальном положении при вываливании шва ртов ного кранца 13 за борт на палубе судна установлен упор 15 с приводом 16.Устройство работает...

Номер патента: 1052265

Опубликовано: 07.11.1983

Авторы: Кузьмичев, Кузьмичева

МПК: B03D 1/14

Метки: аэрозольной, подачи, пульпу, реагентов, флотационных

...изображено устройство, общий вид; на фиг.2 - порог, общий 65 вид; на фиг.3 - разрез А-А на фиг.2;на фиг.4 - металлическая пластина,общий вид. Устройство для аэроэольной подачифлотационных реагентов содержит смесительную камеру 1, подводящийканал 2, внутри которого расположены пороги 3 с продольными канавками 4 на поверхности, подводящие реагент (или смесь реагентов)штуцеры 5. На внутренней поверхности смесительной камеры 1 по спирали. выполнены щелевидные нарезы б. Внутри смесительнойкамеры установлена металлическаяпластина 7, которая с одной стороныжестко закреплена нинтом 8, а другойее конец является свободным. Частьметаллической пластины ныпрлненаволнистой, Подвод сжатого воздуха иреагента н 4:месительную камеру осуществляется...

Номер патента: 1047772

Опубликовано: 15.10.1983

Авторы: Андреев, Докучаев, Кузьмичев

МПК: B63B 21/26

Метки: конструкция, морская, подводная

...твердых пород морского дна,Известны якорные устройства, содержащие насос, устанрвленный на платформе и обеспечивающий подачу псевдосжиженного материала (грунта) из зоны подякорем в зону над ним 1 1,Недостатком таких устройств является их неработоспособность при наличии 10твердых пород дна в месте постановкиякоря.Известно также устройство, содержашее выполненные на дне рейда углубления, заполняемые мягкими породами грунта или отверждаюшим веществом 1.21,Однако данная конструкция обеспечивает только однократное использованиеуглубления для заякоривания и можетприменяться лишь при мягких грунтах 20иа дне рейда.Целью изобретения является обеспечение многократного использования по всейширине:рейда обычных судовых якорейпри твердых...

Номер патента: 1046241

Опубликовано: 07.10.1983

Авторы: Газизова, Злотский, Кузьмичев, Мусавиров, Недогрей, Рахманкулов

МПК: C07C 149/14

Метки: монотиоацеталей

...фильтрат перегоняют в вакууме. Выделяют 147 г (выход 99,3) 1-метокси-зтилтиоизобутана с Т 144 С, 640,9117, пГ 114469П р и м е р 2. Аналогично примеру 1 загружают 118 г (1 моль) 1,1- диметоксиизобутана, 90 г (0,5 моль) диметилдиэтилтиосилана. Температуру ,поддерживают 0 С, прибавляют четыреххлористое олово в количестве 0,3 г на 1 моль 1,1-диметоксиизобутана, Получают 144 г (ныход 974) метокси-этилтиоизобутана (на исходный диметилдиэтилтиосилан).П р и м е р 3. Аналогично примеру 1 загружают 118 г (1 моль) 1,1- диметоксиизобутана, 270 г (1,5 моль) диметилдиэтилтиосилана. Температуру поддерживают 0 С, прибавляют четыреххлористое олово в количестве 0,3 г на 1 моль 1,1-диметоксиизобутана. Получают 145 г (98,2) 1-метокси-этилтиоизобутана.П р...

Номер патента: 1041274

Опубликовано: 15.09.1983

Авторы: Багов, Кузьмичев

МПК: G01N 7/14

Метки: воды, горных, образцах, пород, связанной

...поверхности контак"та с эластичной манжетой, рассчитываемой по, Формулеяу 1:р+,8,ф 6 В 1+ шарнирно соединенных со стаканом спомощью стержней, расположенных в два яруса под углом к оси, рассчитываемымпо Формуле рюг+в О=оп с 1 ф.2(с) - ф Ъф ст3 грузовых шайЬы и диска, где Я (х 1 радиус профиля поверхности контакта плашек и эластичной манжеты на рассто янии х от нижнего основания манжеты (торца образца); Бо - толщина стенки эластичной манжеты у нижнего основания манжеты (торца образца); С 1 и г - вес, длина и радиус образца породы; Я + 12 - радиус его вращения; 8 2 - расстояние от оси вращения до верхнего торца оЬразца породы ( манжеты) 8- радиус вращения грузового диска 4 и Й- вес грузовых диска и шайЬы;- вес эластичной манжеты;Й 4 -...

Номер патента: 1040387

Опубликовано: 07.09.1983

Авторы: Багов, Кузьмичев

МПК: G01N 21/64

Метки: анализа, горных, образцов, пород

...раствором. Целью изобретения является по; вьппение точности определения насыщенности образцов пластовой нефтью.Данная цель достигается благодаря тому, что согласно способу анализа образцов горных пород, отобранных при бурении скважин, путем обработки породы растворителем, получения из нее вытяжки нефти, облучения УФ-светом и регистрации люминесценции вытяжки, образец породы разрезают перпендикулярно оси бурения, смачивают растворителем плоский срез образца, осуществляют вытяжку нефти плотным контактированием среза с фильтровальной бумагой, облучают Уф-светом отпечаток вытяжки на фильтроваельной бумаге, сопоставляют интенсивность люминесценции центральной и периферийной частей, по соотношению которых судят о загрязнении. образца...

Номер патента: 1040004

Опубликовано: 07.09.1983

Авторы: Веселов, Колотилова, Кузьмичев, Мельников, Черноусов

МПК: D06F 71/18

Метки: влажно-тепловой, тканей, швейных, шерстяных

...ванием иэделия 2 (арт. 231171) обрабатывают паровойНедостатком способа является неравно-у средой в течение 2,5 с при давлении мерность пропитки иэделия, что снижает 0,45 10 н/м . Время пропаривания6 2- качество готовых изделий. устанавливают по величине вводимой порИзвестен также способ влажно-тепло- ции раствора, в предложенном способе вой обработки швейных иэделий из шерстя зто время сокращается в два раза, при нйх тканей путем подачи на изделие паро- этом влагосодержание ткани в изделии вой среды, содержащей мочевину и би- после пропаривания не снижается. При обсульфит натрия с последующей сушкой и работке паровой средой, содержащее моохлаждением изделия 3чевину и бисульфит натрия, осуществляютНедостатком известного способа яв-...

Номер патента: 1038070

Опубликовано: 30.08.1983

Авторы: Блажнов, Валетов, Козлов, Кузьмичев, Серяченко

МПК: B23B 1/00

Метки: железнодорожных, колес

...а последние дают команду на отключение электро- муфт ускоренного перемещения суппортов. Дальнейшая работа протекает в копировальном режиме. Каждый суппорт работает по своей циклограмме и управляется своими конечными выключателями. После окончания копирования .суппорты ускоренно отходят в свое исходное положение 11 1. Недостатком известного способа является его низкая производительность.5 О Это связано с тем, что при обработке контура обода левым боковым суппортом резец производит обработку гребня и боковой поверхности обода, не обеспечивая образования Фаски на ободе с 55 внутренней стороны колеса, Для обработки этой Фаски необходима дополни- тельная операция. Цель изобретения - повышение производительности за счет совмещения операций...

Номер патента: 1038032

Опубликовано: 30.08.1983

Авторы: Антипов, Валетов, Дмитриев, Кузьмичев, Шумилин

МПК: B21H 1/04

Метки: осесимметричных

...согпасно способу изготовпения осесиммет:- ричных издепий типа копес, при котором осуществпяют формовку осаженной заготовки, прокатку колеса, калибровку обоца и прошивку отверстия в ступице ведут 55 перед капибровкой обода, а формовку осуществляюг в два этапа при этом на первом этапе - в открытом штампе и второй этап совмещают с операцией капибровки,На фиг. 1 изображен первый этап формовки ссаженной заготовки," на фиг. 2 -операция прошивки отверстия в ступице;на фиг: 3 - второй этап формовки и капибровки обода.Сущность предпагаемого способазакпючается в спедующем.Нагретую заготовку после осадки ираэгонки формуют на прессе оправками1 и 2 с образованием части внутреннейповерхности ступицы и перемычки В ней,формовочными штампами 3 и 4 с...

Номер патента: 1037900

Опубликовано: 30.08.1983

Авторы: Андрейчук, Васильев, Красовский, Кузьмичев, Эпельбаум

МПК: A01K 63/04, C02F 3/24, C02F 7/00 ...

Метки: аэратор, воды, воздуха, кислородом, насыщения

...- увеличение насыщения воды кислородом воздуха и уменьшение при этом энергозатрат.Поставленная цель достигается тем, что в аэраторе для насыщения воды кислородом воздуха, содержащем понтоны, ротор со стойками и привод стойки выполнены из упругого материала,а на свободном конце каждой стойки укреплены стержни, расположенные под углом к ее оси. 35 На чертеже схематично изображен предлагаемый аэратор.Аэратор состоит из понтонов 1, укрепленной на них рамы 2, установ ленных на раме 2 привода, состоящего из электродвигателя 3, редуктора 4 и муфты 5, ротора 6, на котором смонтированы стойки 7 из упругого материала со стержнями 8, расположен 45 ными под .углом к оси стойки. Ротор на раме монтируется на подшипниках (не показаны),...

Номер патента: 1037311

Опубликовано: 23.08.1983

Авторы: Кузьмичев, Раптовский

МПК: G08C 9/06

Метки: код, перемещений, фотоэлектрический

...15импульсов, выходы которых подсоединены к входам параллельного регистра 16, выходы которого подсоединенык входам дешифратора 17 комбинаций,выходы которого подсоединены к входам блока 18 преобразования комбинационного кода в двоичный код, выходыкоторого подсоединены к входам регистра 13 точного отсчета, причемвыход элемента 14 задержки соединенс входом обнуления параллельного регистра 16, а выход первого формирователя 15 импульсов соединен с входомсинхронизации регистра 10 грубогоотсчета, На Фиг. 3 показана фотоприемная матрица 6 с чувствительными35элементами 19,Преобразователь перемещений в кодработает следующим образом.Параллельный световой пучок, формируемый линзой 2, проходя черезщель 4 измерительной линейки 3,...

Номер патента: 1034841

Опубликовано: 15.08.1983

Авторы: Анисимов, Воробьева, Илюшина, Кудин, Кузьмичев, Некрасов, Петрухин, Самойлов, Черняк, Шведский, Шилин

МПК: B23B 3/06

Метки: станок, токарный

...в станине токарного станка выполнено вертикальное отверстие, ось которого перпендикулярна осишпиндельной бабки и лежит с ней в однойплоскости, при этом револьверная головка 20размещена на введенной в станок гильзе,установленной в указанном отверстии с возможностью осевого перемещения.С целью расширения технологическихвозможностей путем обеспечения обработки прутковых заготовок, станок снабжензахватывающим элементом, закрепленнымна зеркале шпиндельной бабки и предназначенным для взаимодействия с заготовкой.На фиг. 1 изображен токарный станок,продольный разрез; на фиг. 2 - вид А на 30фиг.Станок состоит из станины 1, шпиндельной бабки 2, шпинделя 3 с патроном 4, размещенных в гильзе 5, и револьверной головки 6 с резцедержателеми...

Номер патента: 1031452

Опубликовано: 30.07.1983

Авторы: Кузьмичев, Тучин

МПК: B01D 19/02

Метки: пеногашения

...на ее поверхности, скользят по поверхности сетки ( сверху вниз) и через отверстия также попадают вниз корпуса 1. На пену действуют также инерционные силы, которые перадаются воздушным пузырьком ют перфорированных лопаток 7, укрепленных с двух сторон на диске 6 под углом 30 к радиусу диска и приводимых в движение посредством вертикального вала 5 через приводной шкив 8 от электромотора 9. Воздействие инерционных сил, которые образуются в результате противотока среды, вводимой тангенциально во . вставку 1, и вращающегося в противоположном направлении к тангенциальному движению пены вертикального ва-. ла 5 с дисками 6 и лопатками 7, на пенный продукт приводит к тому, что он прижимается.к стенкам вставки 4 и частично разрушжтся....

Номер патента: 1029417

Опубликовано: 15.07.1983

Авторы: Закиров, Кузьмичев, Ланцман, Лесков

МПК: H03K 29/00

Метки: многоустойчивый, элемент

...7 которого соединен с выходом сумматора 2 и входом функционального преобразователя 3.55 ны Х (например, угла поворота вала). На фиг. 2 приведены характеристики грубого и точного отсчета, а также разности отсчетов На фиг. 2 приняты следующие обозначения:- статические характеристики двухотсчетного по грубому (ГО) и точному(ТО) отсчетам;- разность сигналов грубого и точногохотсчета;Д - максимальное значение величины сигнала ТО;д - ошибка ГО;сигнал на выходе 7 предлагаемого стаЭМф тического многоустойчивого элемента.Функциональный преобразователь 3 преобразует поступающий на его вход сигналв периодическую знакопеременную функцию.Число периодов этой периодической зависимости выходного сигнала равно числу устойчивых состояний...

Номер патента: 1025946

Опубликовано: 30.06.1983

Авторы: Кузьмичев, Николаев

МПК: F16H 25/20

Метки: двухкоординатного, перемещения

...их части,поперек каждойиз направляющих выполнены дополнительные пазы 5 и 7, причемони открыты навстречу соответствующим направляющим и имеют глубину, позволяющую пересекаться направляющим 3 и 4 безсоприкосновения. Ширина каждого из этих 4пазов равна сумме ширины входящей в не-го направляющей и длины хода направляющей по данной координате,В пазу 5 направляющей 4 установленбез зазоров подвижный элемент 6, выполненный в виде квадратной пластины, установленной без зазоров в дополнительном пазу 7 направляющей 3. Устройство двухкоординатного перемещения работает следующим образом,При приложении силы к направляющим 3 или 4, или к обеим одновременно в направлении вдоль их оси направляющие будут перемещаться на требуемое расстояние с...

Номер патента: 1024716

Опубликовано: 23.06.1983

Авторы: Бутвинов, Кузьмичев, Лебедев, Мешков, Рязанов

МПК: G01B 21/00

Метки: изображения, координат, предмета, проекции, центра

...П -вховходового блока, цва блока контроля кода дового блока, два блока онтропя оца, . проекции на четность, каждый иэ оторых проекции на четность, каждый иэ которых связан входом соответственно сщ+1 въ связан входом соответственно се+1 ходомЩ-входового блока выделения кода з 5 выходомп 1-ахоцово 3 о блока выделения проекции изображения на коорцинатные кода проекции иэображения на оординаъоси матрицы ид+1 входом д-входового ные оси матрицы ир+1 входом-вхоцоаналогичного блока выхоцом - соотвеэ вого аналогичного блока, выходом - саоъ)отвеяно сщ+1 водой а+1-входового ветственно с п 1+1,входомщ+1-вхоцового блока установки в ноль крайней правой ф 1 40 блока устаноми в ноль крайней прав оце проекции и с д+1 входом аналоь. вой "1" в коце...
