Формирователь импульсов

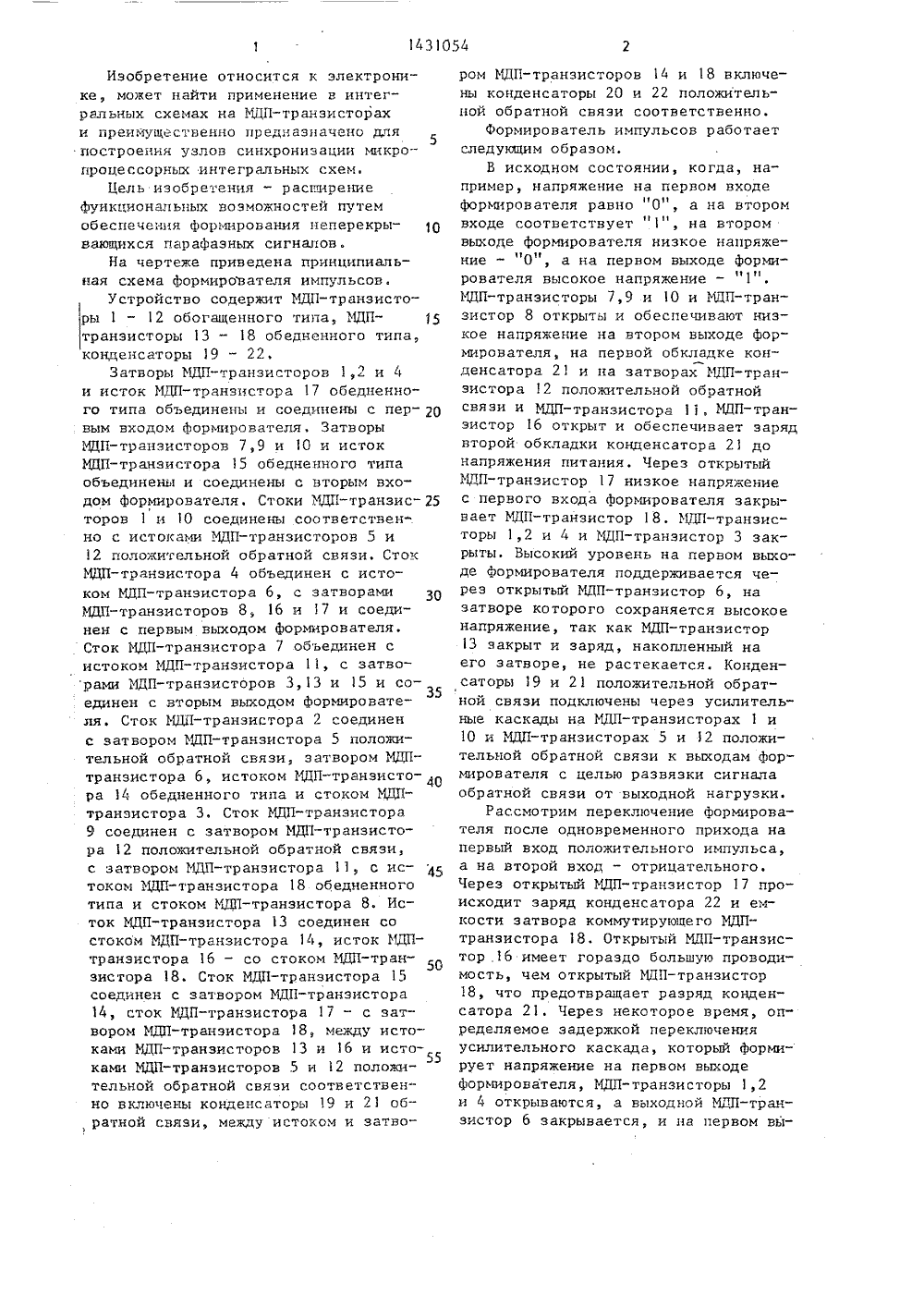

,14 3 К 5/153 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к электроники и может найти пр в интегральных схемах на МДП торах преимущественно для по углов синхронизации микропро ных интегральных схем. Цель ния - расширение функциональ прихоных выхо областименениетранзисстоя теля сени ебуем ессорэобрет ных воз т.е. о рмиров в 1 ил(56) Заявк кл Н 03 К Авторск 1 911692, СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 88. Бюл, У 38рский и С.С.Коваленко4 (088. 8)ЕПВ У 0053014,5/15, 1982.е свидетельство СССРкл . Н 03 К 3/353, 1982. можностей путем обеспечениявания неперекрывающихся парасигналов. Формирователь содетранзисторы 1 12 обогащеныМДП-транзисторы 1318 обедтипа. Формирование выходныхна первом и втором выходах упроисходит в соответствии сониями входных сигналов, постуна истоки МДП-транзисторовобедненного типа, и сигналовдящих на их затворы со смехдов, Вследствие этого сменаний одного из плеч формироваисходит послеустановления трго состояния другого плеча,. ратная связь обеспечивает фоние непрерывакяцихся импульсоИзобретение относится к электронике, может найти применение в интегральных схемах на МДП-транзисторахи преимущественно предназначено для5построения узлов синхронизации микропроцессорных интегральных схем.Цель изобретения - расширениефункциональных возможностей путемобеспечения формирования неперекры -вающихся парафаэных сигналов.На чертеже приведена принципиальная схема формирователя импульсов.Устройство содержит МДП-транзисторы 1 - 12 обогащенного типа, МДПтранзисторы 13 - 18 обедненного типа,конденсаторы 19 - 22,Затворы МДП-транзисторов 1,2 ии исток МДП-транзистора 17 обедненного типа объединены и соединены с первым входом формирователя. ЗатворыМДП-транэисторов 7,9 и 1 О и истокМДП-транэистора 15 обедненного типаобъединены и соединены с вторым входом формирователя. Стоки МДП-транзисторов 1 и 10 соединены соответственно с истоками МДП в транзистор 5 и12 положительной обратной связи, СтокМДП-транзистора 4 объединен с истоком МДП-транзистора 6, с затворами 30МЦП-транзисторов 8, 16 и 17 и соединен с первым выходом формирователя.Сток МДП-транэистора 7 объединен систоком МДП-транзистора 11, с затворами МДП-транзисторов 3,13 и 15 и со 35единен с вторым выходом формирователя. Сток МДП-транзистора 2 соединенс затвором МДП-транзистора 5 положительной обратной связи, затвором МДПтранзистора 6, истоком КЦП-транзистора 14 обедненного типа и стоком 1 ЩПтранзистора 3. Сток МДП-транэистора9 соединен с затвором МДП-транзистора 12 положительной обратной связи,с затвором МДП-транзистора 11, с ис -током МДП-транзистора 18 обедненноготипа и стоком МДП-транзистора 8. Исток МДП-транзистора 13 соединен состоком МДП-транзистора 14, исток МЦПтранзистора 16 - со стоком МДП-тран 50зистора 18. Сток МДП-транзистора 15соединен с затвором МДП-транзистора14, сток МДП-транзистора 17 - с затвором МДП-транэистора 18, между истоками ХДП-транзисторов 13 и 16 и исто 55ками МДП-транзисторов 5 и 12 положительной обратной связи соответственно включены конденсаторы 19 и 21 обратной связи, между истоком и затвором МДП-транзисторов 14 и 18 включены конденсаторы 20 и 22 положительной обратной связи соответственно.Формирователь импульсов работает следующим образом.В исходном состоянии, когда, например, напряжение на первом входе формирователя равно 0, а на втором входе соответствует "1", на втором выходе формирователя низкое напряжение - 0, а на первом выходе формирователя высокое напряжение - "1". МДП-транзисторы 7,9 и 1 О и МДП-транзистор 8 открыты и обеспечивают низкое напряжение на втором выходе формирователя, на первой обкладке конденсатора 21 и на затворах МДП-транзистора 12 положительной обратной связи и МДП-транзистора 1 1, МДП тран зистор 16 открыт и обеспечивает заряд второй обкладки конденсатора 21 до напряжения питания. Через открытый МДП-транэистор 17 низкое напряжение с первого входа формирователя закрывает МЦП-транзистор 18. МДП-транзисторы 1,2 и 4 и МДП-транзистор 3 закрыты. Высокий уровень на первом выходе формирователя поддерживается через открытый МДП-транзистор 6, на затворе которого сохраняется высокое напряжение, так как МДП-транзистор 13 закрыт и заряд, накопленный на его затворе, не растекается. Конден - саторы 19 и 21 положительной обратной связи подключены через усилительные каскады на МДП-транзисторах 1 и 10 и МДП в транзистор 5 и 12 положительной обратной связи к выходам формирователя с целью развязки сигнала обратной связи от выходной нагрузки.Рассмотрим переключение формирователя после одновременного прихода на первый вход положительного импульса, а на второй вход - отрицательного. Через открытый МДП-транзистор 17 происходит заряд конденсатора 22 и емкости затвора коммутирующего МДП- транзистора 18. Открытый МДП-транзистор 16 имеет гораздо большую проводимость, чем открытый МЦП-транзистор 18, что предотвращает разряд конденсатора 21. Через некоторое время, оп" ределяемое задержкой переключения усилительного каскада, который форми- рует напряжение на первом выходе формирователя, МДП-транзисторы 1,2 и 4 открываются, а выходной МДП-транзистор 6 закрывается, и на первом вы 1431054ходе формирователя устанавливаетсянизкое напряжение. Этого времени достаточно для заряда емкости затвораИДП-транэистора 18 и конденсатора 22,поэтому, когда на первом выходе устанавливается низкий уровень и МДПтранзисторы 16 и 17 закрываются, назатворе коммутирующего МДП-транзистора 18 установится высокое напряжение.Только после установления на первомвыходе низкого уровня закрываетсяМДП-транзистор 8 и через открытыйМДП-транзистор 18 начинается нарастание напряжения на затворах выходногоМДП-транзистора 11 и МДП-транзистора12 положительной обратной связи.Выходной МДП-транэистор 11 и МДПтранзистор 12 положительной обратнойсвязи открываются и начинается нарастание напряжения на втором выходеформирователя и на обкладках конденсатора 21. Через конденсатор 21 обратной связи и открытый МДП-транзистор 18 напряжение передается на затворы МДП-транзистора 11 и транзистора 12 положительной обратной связи,а через конденсатор 22 обратной связи напряжение с истока МДП-транзистора 18 передается на его затвор. Спомощью положительной обратной связи,реализуемой посредством конденсаторов 21 и 22, обеспечивается высокаяпроводимость выходного МДП-транзистора 11 и МДП-транэистора 18 в течениевсего переходного процесса, В результате происходит быстрое нарастаниенапряжения сигнала на втором выходеформирователя. Так как МДП-транзисторы 16 и 17 закрыты, то заряд, накапливаемый на затворах выходного МДПтранзистора 11, МДП-транзистора 18,не растекается и в результате напряжение на затворе выходного МДП-транзистора 11 более чем в два раза превышает напряжение питания и напряжение выходного сигнала практическиравно напряжению питания,Предлагаемый формирователь импульсов обеспечивает получение парафазныхнеперекрывающихся импульсов. Кромеэтого, облегчается подключение формирователя к источнику входных сигна.лов, так как он не требует входныхимпульсов, задержанных друг относительно друга на определенное время.Формула изобретенияФормирователь импульсов, содержащий первый, второй и третий МДП-тран объединен с затворами первого и вто 40 рого МДП-транзисторов обедненного 50 55 5 10 15 20 25 30 35 эисторы обедненного типа, первый,второй, третий и четвертый МДП-транзисторы обогащенного типа, первый ивторой конденсаторы, затворы первогои второго МДП-транзисторов обогащенного типа объединены и соединены спервой входной клеммой формирователя,истоки подключены к общей шине, исток первого МДП-транзистора обедненного типа соединен с второй входнойклеммой формирователя, сток соединенчерез первый конденсатор со стокомпервого МДП-транзистора обогащенноготипа, исток второго МДП-транзистораобедненного типа соединен с первымвыводом второго конденсатора, стоксоединен со стоком третьего МДП-транзистора обогащенного типа и с положительной клеммой источника питания,сток второго МДП-транзистора обога-.щенного типа объединен с истоком третьего МДП в транзисто обогащенноготипа и соединен с первой выходнойклеммой формирователя, затвор третьего МДП-транзистора обогащенного типа соединен со стоком первого МДПтранзистора обогащенного типа, о т -л и ч а ю щ и й с я тем, что, сцелью расширения функциональных возможностей, в него введены четвертый,пятый и шестой МДП-транзисторы обедненного,типа, пятый, шестой, седьмой,восьмой, девятый, десятый, одиннадцатый и двенадцатый МДП-транзисторыобогащенного типа, третий и четвертый конденсаторы, затвор четвертого МДП-транзистора обогащенного типа типа и с второй выходной клеммой формирователя, стоки четвертого и первого МДП-транзисторов обогащенного типа объединены и соединены с затвором пятого МДП-транэистора обогащенного. типа и истоком третьего МДП-транзистора обедненного типа, затвор и сток которого соединены соответственно состоком первого и истоком второго МДПтранзисторов обедненного типа, истокпятого и сток шестого МДП-транзисторов обогащенного .типа соединены свторым выводом второго конденсатора,истоки шестого и четвертого МДП-транэисторов обогащенного типа соединеныс общей шиной, затвор .шестого МДПтранзистора обогащенного типа соединен с первой входной клеммой формирователя, сток пятого МДП-транзистора,14 Составитель В.БутинТехред А,Кравчук Корректор О.Кравцова Редактор Е.Копча Заказ 5352/5 б Тираж 929 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 обогащенного типа соединен с положительной клеммой источника питания,истоки седьмого, восьмого, девятогои десятого МДП-транзисторов обогащенного типа соединены с общей шиной,затворы одиннадцатого и двенадцатогоМДП-транзисторов обогащенного типаобъединены со стоками восьмого и де -вятого МДП-транзисторов обогащенноготипа и истоком четвертого МДП-транзистора обедненного типа и через третий конденсатор соединены с затворомчетвертого и стоком пятого МДП-транзисторов обедненного типа, стоки одиннадцатого и двенадцатого МДП-транзисторов обогащенного типа и шестогоМДП-транзистора обедненного типа объединены и соединены с положительнойклеммой источника питания, сток чет 31054,вертого и исток шестого МДП-транзисторов обедненного типа объединены ичерез четвертый конденсатор соединены со стоком десятого и истоком две 5надцатого МДД-транзисторов обогащенного типа, затворы пятого и шестогоМДП-транзисторов обедненного типа ивосьмого МДП-транзистора обогащенного типа соединены с первой выходнойклеммой формирователя, сток седьмогои исток одиннадцатого МДП-транзисторов обогащенного типа соединены свторой выходной клеммой формирователя, затворы седьмого, девятого и десятого МДП-транзисторов обогащенноготипа соединены с второй входной клеммой формирователя, исток пятого МДПтранзистора обедненного типа соединен,с первой входной клеммой формирователя.
