Коган
Устройство для обработки плоских стекол
Номер патента: 1325024
Опубликовано: 23.07.1987
Авторы: Коган, Крейчман, Малышев
МПК: C03B 33/04
...шарнирно соединены с тягами 19. Продольная ось34 обоймы паралельна продольным осямрычагов 14 и 17 и проходит через точкуконтакта обрабатываемой заготовки синструментом и пересекается с вертикальной осью вала 3,В рычаге 31 установлена пиноль 41со шпоночным пазом 42. Шпонка 43 неподвижно закреплена в бугеле 33 ивходит в паэ 42 с возможностью взаимного перемещения. К тяге 19 с возможностью установочного перемещения присоединена куласа 44. Ось 45 паза кулисы параллельна продольной оси тяги 19. В пазу кулисы размещен ползун46 с возможностью перемещения вдольоси 45. Палец 47 шарнирно связан с,ползуном 46. Ось 48 шарнира параллельна оси 37. Палец 47 снабжен проушиной 44549, соединенной с пинолью 41 сооснос воэможностью вращения вокруг оси34....
Способ обработки края полого стеклоизделия
Номер патента: 1325023
Опубликовано: 23.07.1987
Авторы: Коган, Крейчман, Малышев
МПК: C03B 29/04
Метки: края, полого, стеклоизделия
...двух сил - по-верхностного натяжения стекла (300400 дин/см) и жидкости (350-600 дин/см).0 Стеклоизделия 1 при обработкеможно транспортировать вдоль сосуда 2, что позволяет производить поточную обработку стеклоизделий иобеспечить любую требуемую произво дительность установок по оплавкекрая. При этом для достижения требуемой производительности необходимолишь выбрать соответствующим образомдлину сосуда с жидкостью 3, чтобы 0 обеспечить требуемую продолжительность обработки. непрерывности процесса.На чертеже изображено положение 10стеклоизделия относительно свободнойповерхности рабочей жидкости,Для обработки края полого стеклоизделия 1, например заготовки стеклянного фужера с острыми кромками 15края, используют приспособление, содержащее...
Устройство для подачи длинномерных деталей
Номер патента: 1323329
Опубликовано: 15.07.1987
МПК: B23Q 7/00
Метки: длинномерных, подачи
...и может быть использованодля подачи дпинномерных хрупких деталей типа стеклянных капилляров вавтоматы обработки и контроля.Целью изобретения является повышение надежности работы устройстваэа счет исключения перекосов хрупкихдеталей и их поломки,На чертеже схематически изображено предлагаемое устройство, общийвид,Устройство для подачи длинномерных деталей состоит иэ вибратора 1,бункера 2 с наклонным дном 3 и механизма подачи деталей, выполненного ввиде направляющей втулки 4 и приводных роликов 5 с упругой оболочкой,например из резины, В нижней частибункера 2 расположено окно 6 выдачидля прохода только одной детали, сопряженное с дном 3.Устройство работает следующим образом.Детали типа стеклянных капиляровпачкой укладываются на...
Устройство для поштучной выдачи деталей
Номер патента: 1321550
Опубликовано: 07.07.1987
МПК: B23Q 7/02
...надежности работы при выдаче деталей типа длин- номерных хрупких стержней за счет избежания их поломки.На фиг. 1 изображено устройство, обгций вид; на фиг. 2 - сечение А-А на фиг. 1. Устройство состоит из бункера 1 для загрузки стержней и вращающегося диска 2. В нижней части бункера имеется окно 3 выгрузки для выпуска стержней. Дно 4 бункера выполнено с возможностью упругой деформации. Диск выполнен с ободом из нежесткого материала с высокими фрикционными свойствами, например из твердой резины, и имеет на боковой поверхности кольцевую канавку 5, спрофилированную по сечению подаваемых хрупких стержней. На одной стороне диска выполнена лыска 6.Устройство работает следующим образом.Диск 2 при своем вращении с постоянной угловой скоростью...
Способ закладки выработанного пространства
Номер патента: 1320458
Опубликовано: 30.06.1987
Авторы: Дольник, Коган, Махсутов, Мухитов, Ненашев
МПК: E21F 15/00
Метки: выработанного, закладки, пространства
...Каждый слой породной закладки заливается тиксотропной твердеющей закладочной смесью. Высота слоя породной закладки определяется опытным путем в зависимости от гранулометрического состава породы. Верхнюю часть выработанного пространства заполняют высокопластичной тиксотропной закладочной смесью или тиксотропной расширяющейся закладочной смесью на основе тонкоизмельченного инертного заполнителя. Применение тиксотропной закладочной смеси позволяет получать нормативную прочность п 1 и меньшем расходе цемента (50 - 150 кг/м).Для обеспечения растекания смеси в наиболее отдаленные точки выработанного пространства без преждевременного ее схватывания в некоторых случаях используют добавки поверхностно-активных веществ (например,...
Радиальный отстойник
Номер патента: 1320176
Опубликовано: 30.06.1987
Авторы: Грудиновкер, Загоруй, Идрисов, Коган, Корниль, Марголин, Овчинников, Пантелят, Санжаревский, Фишкин, Холодный, Чалый, Эпштейн
МПК: B01D 21/24, C02F 1/52
Метки: отстойник, радиальный
...115 яспс 5 лс 5 жен е 1 О;115 сборньеес отк 19Радиальный отстойник работает следующим обрядом.30 Здгрязненная вада по трубе 2 подводя и впускдм 3 поступает н ряспре 1111 литеп 1 ный желоб 9, а затем но выпускным пятрубкдм 10 - в камеру флокуляции, обрдзонднную цилиндрической 35 перегоролкой 5 и стенкой центральнойкдмеры 6. Открытая верхняя часть распределите:1 ьного желоба 9 позволяетзягря.1 Нн 1 ой ваде цоступдть В желоб1 осто 51 цнс 5 л рдГ 110 лс 5 женные в нижнеЙ .1 О с 1 дстц жс.;Обд В 1,1 Н 1 кны пятруб 1 си 10нрц 011 мес"Г;1 Г)м 15 рдще 1 Н 1 ц жлоГ 5(1 9 Г3 13201 каркасом 4 цилиндрической перегороди 5 равномерно направляют загрязненную воду со шламом в камеру флокуляции на лопасти 14. При попадании загрязненной воды на лопасти...
Способ высокочастотной сварки труб и устройство для его осуществления
Номер патента: 1320035
Опубликовано: 30.06.1987
Авторы: Акимова, Качанов, Коган, Локоть, Ометов, Стрельников
МПК: B23K 13/00
Метки: высокочастотной, сварки, труб
...нагрева свариваемых кромок трубной заготовки 3 под сварку, путем подводак ним тока высокой частоты посредством токоподвода 2. Для получения возможности прекращения генерации т.е. запирания генераторного триода лампового высокочастотного генератора 1, параллельно.транзисторному ключу 9 подключен источник 15 запирающего напряжения,причем его положительный вывод соединен с общей шиной лампового высокочастотного генератора 1, а отрицательный - с эмиттером транзисторногоключа 9. При открытии транзисторногоключа 9 источник 15 запирающего напряжения оказывается закороченным изапирающее напряжение снимается с3 132003 сетки гецераторцого триода б лампового высокочастотного генератора 1.В протиг,цом случае к сетке генераторного триода б...
Проекционно-просмотровое устройство
Номер патента: 1318980
Опубликовано: 23.06.1987
Авторы: Белоус, Бытенский, Коган, Соколовский, Соловьев, Шевц, Щичко
МПК: G03B 21/11
Метки: проекционно-просмотровое
...с защитным стеклом 25, закрепленным на верхнем торце тубуса 29, образует герметичную полость конденсора, защищая его от пыли.Дополнительная электрическая схема ступенчатого управления яркостью проекционной лампы представлена на Фиг. 4. Четыре переменных резистора 34, являющиеся задатчиками апреде51015 25 3035 40 45 50 55 5 13 ленного уровня освещенности при фотопечати, и последовательно соединенные с ними балластные сопротивления 35 подключены к блоку 36 регулирования яркости через параллельно соединенные реле 37 и последовательно соединенные реле 38, тумблер 39 и микро- переключатель 40, Пятый резистор 41 с балластным сопротивлением 42 подключен к блоку 36 регулирования яркости только через микропереключатель 40 и служит задатчиком...
Устройство для бурения скважин
Номер патента: 1318682
Опубликовано: 23.06.1987
Авторы: Данилов, Зимонин, Коган, Костылев, Савельев, Смоляницкий, Сырямин, Тишков
МПК: E21B 1/00, E21B 7/124
...клапана 15 обеспечивает его плотное прилегание к торцовой поверхности центральной ступенчатой стенки 6 корпуса вследствие чего уменьшаются утечки энергоносителя из камеры 14 холосто 55го хода, кроме того, исключается возможность попадания воды и шлама во внутреннюю полость ударного механизма. 82 4Предлагаемая конструкция клапана 15 позволяет также увеличить величину хода ударника да начала выхлопа из камеры 14 холостого хода по сравнению с аналогичными известными устройствами. Вследствие этого возрастают габаритный ход кольцевого ударника 4 и энергия удара, что в конечном счете приводит к увеличению производительности бурения. В камере 12 рабочего хода сжатый воздух воздействует на верхние наружный 7 и внутренний 8 упругие элементы и на...
Устройство для компенсации индукционной установки
Номер патента: 1317694
Опубликовано: 15.06.1987
Авторы: Гроздов, Дубровин, Коган, Красюков, Перецман
МПК: H05B 6/08
Метки: индукционной, компенсации, установки
...выходе появляетсясигнал, который через формирователь(усилитель) импульсов 14 поступаетна первичную обмотку импульсного 20 трансформатора 15. С одной из выходных обмоток импульсного трансформатора импульс поступает на ключ 8, который через резистор 9 осуществляетчастичный разряд конденсатора 7, этим 25достигается регулировка длительностиФормируемого импульса (резистор 9 -переменный) и, кроме того, точностьработы устройства при колебаниях се"тевого напряжения, так как конденсатор 7 заряжается в каждом полупериодедо максимального напряжения сети.Со второй выходной обмотки импульсного трансформатора 15 импульс управления поступает на управляющий элект род силового тиристора 2. Последнийвключается, причем включение происходит в момент...
Шарнирно-рычажный прямолинейно направляющий механизм
Номер патента: 1317210
Опубликовано: 15.06.1987
Авторы: Коган, Крейчман, Малышев
МПК: F16H 21/04
Метки: механизм, направляющий, прямолинейно, шарнирно-рычажный
...устройствах, манипуляторах и устройствах, в которых требуется преобразование качательного,цвижения н прямолинеиное возвратно-поступательное,Пель изобретения - расширение кинематическлх возможностей механизма 10 путем обеспечения прямолине.лного плоскопараллельного движения выхадного звена,.На чертеже представлен предлагае-. мый механизм, общий нид.Механизм содержит основание 1, рь: - чаг 2, связанный с основанием шарниром 3, шатун 4, связанный с рычагом 2 шарниром 5, второй рычаг 6, связанный с основанием 1 шарниром 7, второй шатун 8, связанный с рычагом 6 шарниром 9, и выходное звено 10, связанное шарнирами 11 и 12 с шатунами 4 и 8 соответственна, Оси шарнирон 3, 5 и 12, образующих первую триаду, параллельны между собой и расположены...
Закладочная тиксотропная смесь
Номер патента: 1317164
Опубликовано: 15.06.1987
Авторы: Дольник, Именитов, Коган, Ненашев, Телегин
МПК: E21F 15/00
Метки: закладочная, смесь, тиксотропная
...распора закладочного массива с кровлей выработанногопространства, уменьшение коэффициентакомпрессии и расширение области применения за счет использования местных материалов,В результате реакции аргиллитов,содержащих в своем составе гидроокись 20алюминия и кремнезем, со щелочью вприсутствии гидрата окиси кальция,имеющегося в цементе, образуютсяоболочки гидроалюмината и гидроси 25ликата кальция иэ студнеобраэного геля или твердого фарфоровидйого веще-ства. Эти соединения облекают части- .цу заполнителя, причем щелочь поступает вновь в раствор, а гидроалюминат и гидросиликат в виде гелевойоболочки будут накапливаться вокругчастиц заполнителя, увеличиваясь вобъеме. Это сопровождается расширением закладки. Опытным путем...

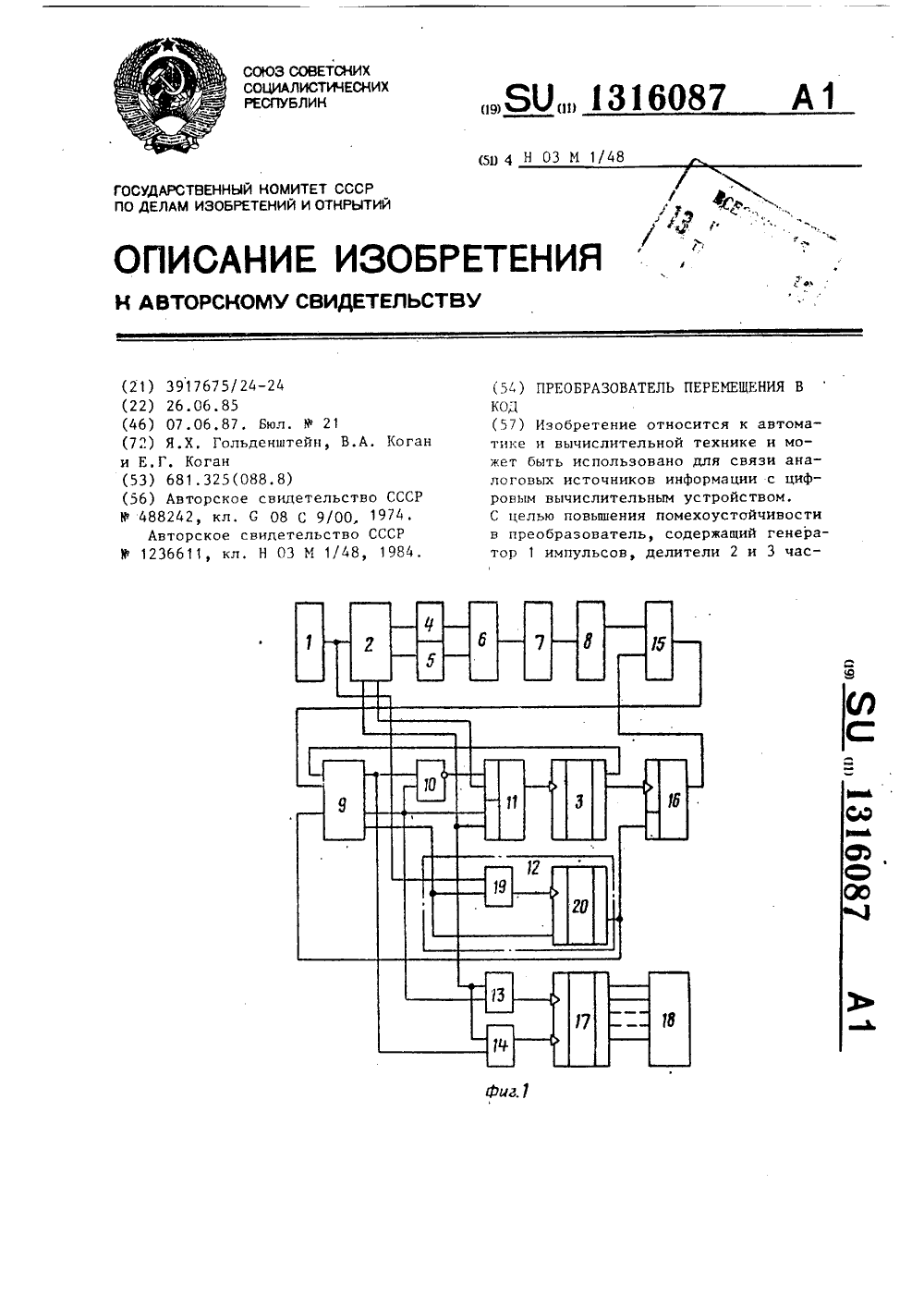

Преобразователь перемещения в код
Номер патента: 1316087
Опубликовано: 07.06.1987
Авторы: Гольденштейн, Коган
МПК: H03M 1/48
Метки: код, перемещения
...выходе делителя 3 частоты на первом блоке 9 сигнал исчезает, а на третьемпоявляется, в результате чего черезнекоторое время преобразователь устанавливается в исходное состояние сигналом переполнения с выхода счетчика 20,В рассмотренных случаях фаза сигнала на выходе делителя 3 частоты изменяется с целью приравнивания к еефазе сигнала, приходящего с фазовращателя 6, Так как реверсивный счетчик 17 подсчитывает количество импульсов, необходимых для сдвига фазысигнала на выходе делителя 3 частоты,в нем хранится в цифровом коде информация о величине абсолютного перемещения ротора фазовращателя 6, Эта информация выводится на блок 18 индикации.При отсутствии очередного импульса с выхода формирователя 8 за времядействия выходного импульса...
Железобетонный анкер
Номер патента: 1314103
Опубликовано: 30.05.1987
Авторы: Битимбаев, Карбачинский, Коган, Корн, Коротков, Костюченко, Телятников, Цой
МПК: E21D 21/00
Метки: анкер, железобетонный
...расположения пластин 4 выполнен упор 7 длиной не менее длины интервала между выступами на штанге,Если в анкере имеется несколько пластин,то они предусматриваются различной длины, увеличивающейся в сторону от опорного устройстваНапример, длина пластины 8 (фиг.5) больше длины пластины 4.Эластичный каркас 3 выполнен из материала, имеющего температурный коэффициент сжатия больший, чем у материала пластины, например, из полиэтилена высокого давления.Эластичный каркас отливают в пресс Форме, где предварительно размещают пластину. После остывания эластичный каркас за счет сжимающих усилий находится в напряженном состоянии на участке контакта со стальной пластиной из-за большего, чем у материала пластины температурного коэффициента...
Колонковый эжекторный снаряд
Номер патента: 1314006
Опубликовано: 30.05.1987
Авторы: Буцаев, Квенцель, Коган, Приходько, Чепурной
МПК: E21B 21/00
Метки: колонковый, снаряд, эжекторный
...труба 14, причем последняя вместе с каналами 15 для обратной циркуляции эжекторнаго потокав переходнике 8 отделяет в периферийной зоне устройства каналы 16 обратной циркуляции очистного агентаот кольцевой шламасбарной камеры17, образованной в зазоре между шламовой трубой 14 и цилиндром 12.Местом промежуточного сбора пульпы со шламам в процессе работы устройства служит центральная полость18 внутри цилиндра 12 и пола а поршня 10, а для выпуска ее из этой полости в кольцевую шламосборную камеру 17 служат выпускные отверстия 19,Поступление очищенного от шламаочистного агента в нижний переходник3 эжектара осуществляется через отверстия 20 в полом штоке и пентральный канал 21 эжектара.Устройство работает следующим образом.В процессе...
Виброразгрузчик смерзшихся сыпучих материалов
Номер патента: 1313786
Опубликовано: 30.05.1987
Авторы: Джансугуров, Едыгенов, Коган, Нестеров, Сагимбаев
МПК: B65G 67/24
Метки: виброразгрузчик, смерзшихся, сыпучих
...от вибровозбудителя 9, минуяпромежуточные элементы, непосредственно передается рабочему органу, а таккак штыри 7 рабочего органа снабженыкожухами 8 и поэтому не зажаты сбоков разгрузочным материалом, то всяэта энергия расходуется на разрыхление смерзшихся материалов до окончательного внедрения штырей 7 с кожухами 8. 30После установки виброразгрузчика направляющей рамой 1 на борта полувагона, внедрения штырей 7 с кожухами 8 в материал, включения вибровозбудителя 9 возмущающая сила последнего вынуждает пригрузочную плиту совершать вертикальные максимальные колебания, а рабочему органу - минимальные, поскольку он зажат между смер эшимся сыпучим материалом и при 4 О грузочной плитой. 1Изобретение относится к устройствам для...
Устройство для автоматического управления установками пожаротушения
Номер патента: 1313452
Опубликовано: 30.05.1987
Авторы: Горин, Демин, Коган, Чистяков
МПК: A62C 37/04
Метки: пожаротушения, установками
...соединенные либо с датчиками 4 давления, либо через систему 7 автоматического управления с магнитным пускателем 3, а также пультом 8 сигнализации. Устройство снабжено средством защиты контактных датчиков, выполненным в виде корпуса 9 с удлиненным хвостовиком 10, в котором установлены два независимых контакта 11 и защитный кожух 12 для прокладки цепей 13 автоматического управления. Контакты 11 взаимодействуют с плоскостью крышки 14, служащей для управления контактами и для защиты их от повреждений. Крышка 14 имеет утолщение 15, охватывающее половину диаметра штока 16 пожарного крана и упирающееся в плоскость маховика 17 пожарного крана,Устройство работает следующим образом.В нормальном положении при закрытомкране 5 два раздельных...
Устройство для измерения вертикальных и боковых сил взаимодействия между колесом и рельсом
Номер патента: 1312412
Опубликовано: 23.05.1987
Метки: боковых, вертикальных, взаимодействия, колесом, между, рельсом, сил
...При отрицательной полярности сигнала вертикальной силы, сигнал боковой силы поступает на вход блока 17 инвертированным, в остальных случаях - без изменения по 12 4лярности, Блок 15 осуществляет послеровательное подключение информативных разнополярных значений боковой силы (в зависимости от направления действия боковой силы) с измерительных схем через блок 17 на регистрирующий канал.Указанный способ размещения и включения тенэорезисторов на диске колеса и порядок их включения в измерительные схемы позволяет при измерении вертикальных сил исключить влияние горизонтальной силы, действующей на колесо, и, наоборот, при измерении горизонтальных сил исключить влияние вертикальной силы и измерять сами силы при углахоповорота колеса...
Устройство для дозирования сыпучих материалов
Номер патента: 1312394
Опубликовано: 23.05.1987
Авторы: Александров, Деев, Коган, Лахтин, Межонов, Просвирин, Строганова
МПК: G01F 11/00
Метки: дозирования, сыпучих
...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, ч 1Изобретение относится к приборостроению и может быть использовано в металлургической и других отраслях промышленности.Цель изобретения - расширение 5 функциональных возможностей путем ббеспечения доэирования в зону высоких температур.На чертеже изображено устройство для дозирования сыпучих материалов, 10Устройство содержит корпус 1 и размещенный в нем между выходными отверстиями 2 и 3 бункеров 4 и 5 и выходной воронкой 6 золотник 7 с двумя мерниками 8 и 9, снабженный приводом возвратно-поступательного движения, полый конус 10 со штуцерами подвода 11 и отвода 12 охлаждающей среды,...
Инклинометр непрерывного действия
Номер патента: 1312161
Опубликовано: 23.05.1987
Авторы: Коган, Миловзоров, Сергеев, Султанаев
МПК: E21B 47/02
Метки: действия, инклинометр, непрерывного
...следующим образом.Сигналы с ПП 1 - 3, пропорциональные искомым угловым параметрам, поступают на входы аналогового коммутатора 4, на управляющий вход которого с выхода матричного диодного дешифратора 14 поступают последовательно шесть управляющих кодов, с помощью которых аналоговоый коммутатор 4 обеспечивает последовательную передачу на выход трех входных сигналов, оторые проходя через детектор 5, ФНЧ 6, ПНВИ 7, преобразуясь во вре" менные интервалы, поступают на первый вход логического элемента И 8, на второй вход которого поступают3 13121тактовые импульсы. с ГПИ 9. При этомс выхода логического элемента И 8на вход первого двоичного счетчика12 поступают пачки тактовых импульсовпропорциональных входным сигналам,количество которых...
Устройство для нанесения магнитных меток на колесо рельсового транспортного средства
Номер патента: 1310274
Опубликовано: 15.05.1987
Авторы: Байцур, Коган, Пономаренко, Черенков
МПК: B61L 25/02
Метки: колесо, магнитных, меток, нанесения, рельсового, средства, транспортного
...действия первого датчика 5 этот датчик формирует сигнал, определяющий такое положение намагничиваемой плоскости колеса 7, которое соответствует равномерному перекрытию полюсов первого электромагнита 1. По сигналу датчика 5 соответствующий формирователь блока 8 формирует импульсный сигнал записи, поступающий на первый электромагнит 1, Г 1 ол яр ность этого и мп ул ьса определяется значением первого разряда кода записи, выставленного блоком 14. Длительность импульса записи, формируемого блоком 8, на порядок меньше времени прохождения колесом зоны действия электромагнита 1 на максимально допустимой скорости прохождения транспортным средством участка записи, что исключает влияние скорости и равномерности движения транспортного средства на...
Струйный пеногенератор
Номер патента: 1310014
Опубликовано: 15.05.1987
Авторы: Анандрей, Коган, Максимов, Яранцев
МПК: B01F 5/04
Метки: пеногенератор, струйный
...генератор содержит последовательно установленные напорную жид жидкостную камеру 1, подсоединеннуюк насосу (не показан)диафрагму 2 ссопловыми отверстиями 3, камеру 4смешения, которая соединена с камерой 5 подвода газообразного агента с 20помощью проходных отверстий 6, На выходе камеры смешения установлен диффуэор 7, Диафрагма 2 снабжена радиальными направляющими пластинами 8,установленными с наклоном напротив 25проходных отверстий 6. Сопловые отверстия 3 выполнены в диафрагме вдольнаправляющих пластин.Устройство работает следующимобразом. ХВ напорную жидкостную камеру 1насосом (не показан) под давлениемподается раствор поверхностно-активного вещества (ПАВ), который, проходячерез сопловые отверстия 3 диафрагмы 2, создает зжекпию в...
Устройство цифровой передачи и приема телевизионного сигнала
Номер патента: 1309327
Опубликовано: 07.05.1987
Автор: Коган
МПК: H04N 7/24
Метки: передачи, приема, сигнала, телевизионного, цифровой
...9 логических "0" логический "0" с выхода элемента ИЛИ 12 записывается в первую ячейку регистра 13 сдвига и на выходе элемента И 14 формируется логический "О", При этом на вход преобразователя 18 параллельного кода в последовательный через третий коммутатор 15 подается код стариших2разрядов с выхода седьмого 50 регистра 17, соответствующий такту "-Т", а с выхода сумматора 16 - служебная посылка " 1", что послужит для приемной части устройства сигналом 55 окончания последовательности кодов старших разрядов.С выхода преобразователя 18 цифровой сигнал поступает на входную шину 19. 7 6С выходкой шины 20 цифровой сигнал поступа.ет на преобразователь 21 последовательного кода в параллельи ный с выходов которого -- разрядов12и подаются в...
Узел заделки бронированного кабеля
Номер патента: 1309146
Опубликовано: 07.05.1987
Авторы: Ведищев, Коган, Комягин, Люлько
МПК: H02G 15/04
Метки: бронированного, заделки, кабеля, узел
...Сравнивающее устройство 21 может быть реализовано с применением компаратора, выполненного, например, на микросхеме 521 СА 2 с предварительным детектированием сигнала с автогенератора 20 посредством однополупериодного выпрямителя, выполненного, например,на диоде ГД 507,Схема 22 совпадения выдает сигнал логической единицы при высоких уровнях напряжений на его входах, поступающих отсравнивающего устройства 21 и устройства23 управления. Схема 22 может быть реализована, например, на микросхеме 564 ЛА 7.Формула изобретения 55 Выход схемы 22 совпадения подключен к .счетному входу счетчика 24 импульсов.Устройство 23 управления выполняет функции генерирования синхронизирующих импульсов, формирования импульсов управления и стробирующих...
Устройство для приема и передачи цифровой информации
Номер патента: 1309069
Опубликовано: 07.05.1987
Авторы: Ильин, Коган
МПК: G08C 15/00
Метки: информации, передачи, приема, цифровой
...в тракте передачи информаци от данного устройства к дальнему. Этот тракт включает направления передачи и приема соответственно данного и дальнего устройств, а также линию связи. Информация, записанная в Р-триггере ЗЗ, используется для дешифрации (в соответствии с табл. 1) отказавшего блока в дешифраторе 35. Логическая 1 с выхода Р-триггера 31 поступает на вход коммутатора 9 и устанавливает шлейф М 1, а также разрешает запись информации в Р-триггер 32 и регистр 27, Кроме того, этот сигнал через элементИ 25 поступает на вход счетчика 28 импульсов, разрешая его работу, а через элемент НЕ 43 и элемент И 22 поступает на вход счетчика 29 импульсов. При наличии логического О на входе счетчика 29 импульсов он устанавливается в исходное...
Устройство для управления следящим приводом
Номер патента: 1308988
Опубликовано: 07.05.1987
Авторы: Гольденштейн, Коган
МПК: G05B 19/40
...С приходом переднего фронта строб-импульса 4 производится соответствующая синхронизация импульсом тактовой последовательности, задержанным на элементе 10 задержки, На третьем выходе многоканального генератора 9 одиночных импульсов формируется одиночный импульс, Этот импульс по первому входу третьего делителя 5 частоты устанавливает в единицу его первый триггер 32.Если же на третий вход устройства поступает программный импульс для перемещения исполнительного механизма в отрицательном направлении, этот импульс так же, как и импульс по второму входу устройства, обеспечивает формирование по строб-импульсу 5 одиночных импульсов на четвертом, выходе многоканального генератора 9 одиночных импульсов. Сформированный одиночный импульспо...
Способ испытания моделей сооружений
Номер патента: 1308678
Опубликовано: 07.05.1987
Авторы: Антонов, Иванов, Коган, Наумов
МПК: E02B 1/02
Метки: испытания, моделей, сооружений
...14 О Составитель В.КазаковТехред В. Кадар Редактор В.Данко Корректор Л Патай Заказ 1779/24 Тираж 607 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб. д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13086Изобретение относится к строительству, точнее к испытанию сооружений,и предназначено для получения уточненных данных о прочности и устойчивости сооружений. 5Цель изобретения - снижение трудоемкости работ и повышение точностиопределения прочностных свойств материала в процессе испытания независимо от системы нагружения. 10Предлагаемый способ испытания моделей сооружений осуществляют следующим образом,Сначала изготавливают модель сооружения и...
Способ обработки сточных вод кокономотальных производств
Номер патента: 1308566
Опубликовано: 07.05.1987
Авторы: Ким, Коган, Копылов, Осипова, Рубин, Скирдов, Швецов
МПК: C02F 3/02
Метки: вод, кокономотальных, производств, сточных
...активность в обработанной воде 27 д/л, Обработанная вода повторно используется в процессе переработки коконов. Удельный расход коконного сырья 3,58 кг/кг шелка-сырца.П р и м е р 2, Процесс ведут аналогично примеру 1, но иловую смесь из первой ячейки аэротенка подают в последнюю в количестве 67 бт общего расхода. Иловый индекс равен 90 см /г. Время вторичного отстаивания 1,5 ч. Скорость фильтрации 10 м/ч, Доза озона 8 мг/л. Протеолитическая активность в обработанной воде 36 ед/л. Удельный расход коконного сырья 3,5 кг/кг шелка-сырца.П р и м е р 3, Процесс ведут аналогично примеру 1, но иловую смесь из первой ячейки аэротенка подают в последнюю в количестве 107 от общего расхода. Иловый индекс 90 см /г. Время вторичного...
Холодильная камера для хранения овощей и фруктов
Номер патента: 1307185
Опубликовано: 30.04.1987
Авторы: Зеленова, Ивахнов, Коган, Тихомирова
МПК: F25D 13/06
Метки: камера, овощей, фруктов, холодильная, хранения
...8 находятся вне камеры в теплом помещении, например в ,ашинном зале.Холодильная камера работает следующим образом, 7185 2 5 О 15 20 25 30 35 40 45 Использование в качестве испарительного сосуда парогенератора позволяет обеспечивать увлажнение газовой среды паром, что с энергетической точки зрения целесообразнее увлажнения горячей водой. Размещение жидкостных сосудов вне корпуса и одного под другим позволяет снизить энергодухоохладитель 4, где охлаждается и осушается, и по каналу, образованному корпусом 1 и воздухонепроницаемой перегородкой 6, поступает в рабочий объем 2 камеры. При необходимости увлажнения воздуха, что контролируется датчиком 17, включается нагреватель 13. Вода в испарительном сосуде 8 доводится до состояния кипения...
Охлаждающая батарея
Номер патента: 1307177
Опубликовано: 30.04.1987
Авторы: Коган, Котляр, Миловидов, Фердман
МПК: F25B 39/02
Метки: батарея, охлаждающая
...в верхней точке линии отвода хладоносителя. Змеевик 1 выполнениз стекла. Ветви 2 нижних рядов змеевика 1 расположены по смежным, попарно перпендикулярным вертикальным плоскостям 7,8 и 9, а ветви 2 верхнегоряда размещены в плоскости 10, смежной с вертикальными плоскостями иимеющей уклон к горизонту, при этомчисло ветвей 2 в вертикальных плоскостях 7,8 и 9 четное,Охлаждающие батареи устанавливаются между балками 11 под потолком 12камеры, в объеме которой размещенштабель 13 с продуктом,Принцип действия предлагаемойохлаждающей батареи заключается вследующем. Хладоноситель посредствомнасоса поступает в змеевик 1 черезпатрубок 4 и, поднимаясь по ветвям 2,выходит через латрубок 5 в циркуляцивместо металла, что обеспечивает доступ к...
