Яранцев

Номер патента: 1814191

Опубликовано: 07.05.1993

Автор: Яранцев

МПК: H03M 7/00

Метки: 8-4-2-1, два, двоично-десятичного, код, кода, пяти

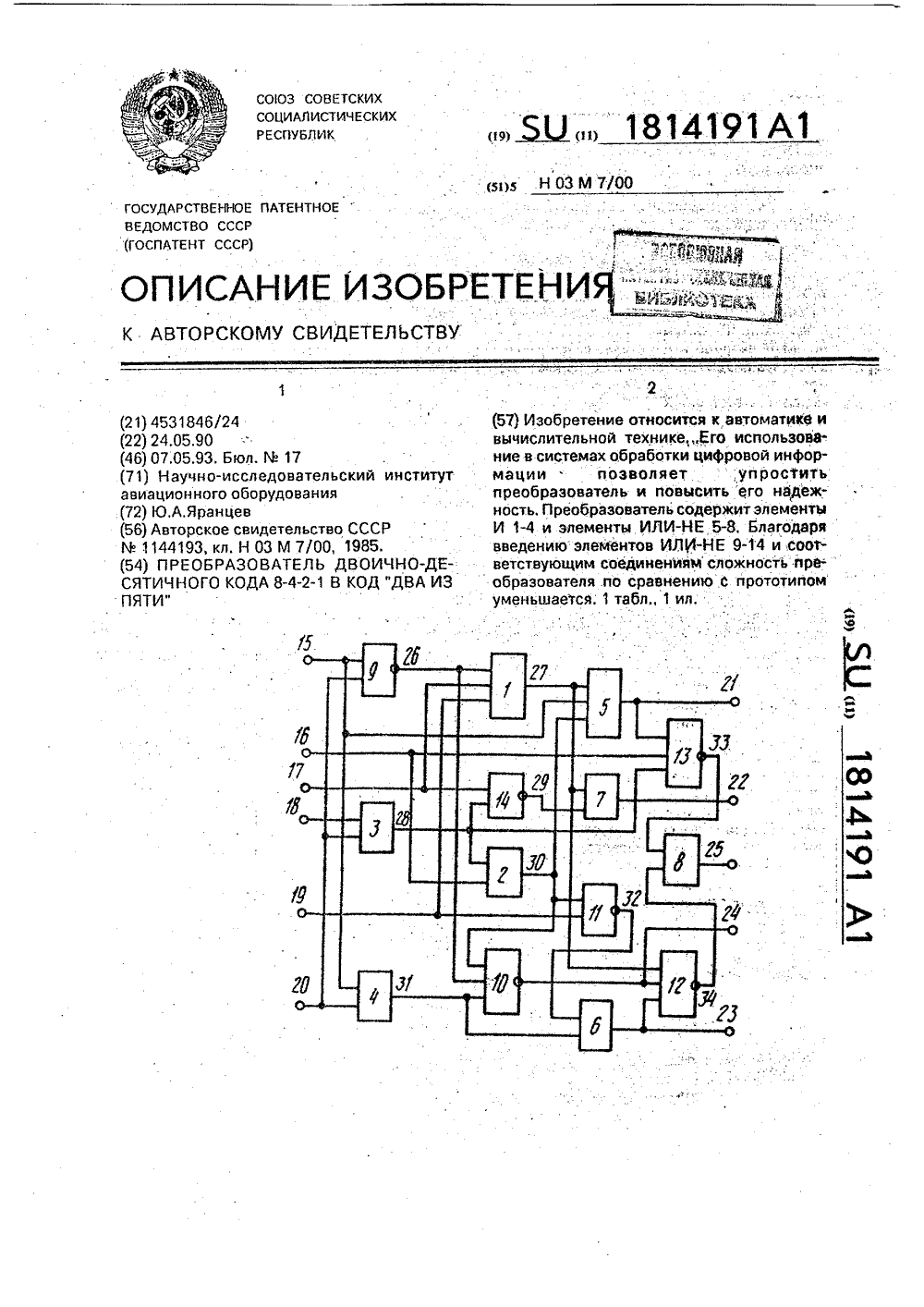

...пятый разряды и промежуточные выходы . к второму входу четвертого элемента И и к 26-34. На входы 15, 16, 18 и 20 подаются в 15 прямом виде разряды входного кода с весами; соответственно "8", "4", "2" и "1". Навыходы 17 и 19 в инверсном виде. подаются третьему входу первого элемента ИЛИ, второй вход подключен к второму входу третьего элемента И, а выход - к третьему входу первогоэлемента И и к первому входу вторазряды с весами "4" и "2" рого элемента ИЛИ-НЕ, второйвход котороПреобразователь работает в соответст го подключен к выходу четвертого элемента вии с таблицей истинности. И, третий вход - к выходу второго элементаблагодаря введению новых элементов и И и к первому входу третьего элемента ИЛИ- соответствующих соединений сложность НЕ,...

Номер патента: 1737737

Опубликовано: 30.05.1992

Авторы: Банк, Колесников, Николаев, Шехтман, Яранцев

МПК: H03D 3/00, H04B 1/06

Метки: аналогового, преобразования, сигнал, сигнала, цифровой, частотно-модулированного

...с выхода компаратора 2 (фиг.4,а) поступает на делитель частоты 3, в котором осуществляется деление в К раз, где К, Тд - период дискретизации,1 макс1тмакс - максимальный период ча 1 остоты 1.На выходе делителя частоты 3 формируется временной интервал, длительность которого пропорциональна мгновенному значению периода промежуточной частоты (фиг, 4,б). Этот временной интервал измеряется в блоке измерения 4 длительности импульсов, В частности, измерение может быть осуществлено путем подсчета импульсов опорной частоты местного генератора 5 10 15 20 25 30 35 40 45 50 55 за время интервала, По окончании измерения на выходе блока измерения 4 формируется код интервала Йт, который поступаетна вход вычислителя 5, реализующего в каждом...

Номер патента: 1686700

Опубликовано: 23.10.1991

Автор: Яранцев

МПК: H03M 7/02

Метки: двоичного, код, кода, фибоначчи

...сигналы на выходах 16,17 и 19 сигналы первого(с весом "5") и третьего (с весом "2") разрядов выходного кода на выходах 12 и 14 с выходов элементов И 2 и 4 соответственно,Сигнал второго (с весом "3") разряда выходного кода на выходе 13 формируется на выходе элемента ИЛИ - НЕ 7, на один из входов которого поступает сигнал с выхода 12 в качестве сигнала обратной связи, а на другой вход поступает сигнал с выхода 18 элемента ИЛИ-НЕ 6, причем на один из входов элемента ИЛИ-НЕ 6 поступает сигнал с входа 9, на другой вход - сигнал с выхода 17, который поступает также на один из входов элемента ИЛИ - НЕ 8, на другой вход которого поступает сигнал с выхода 19, а на выходе элемента ИЛИ - НЕ 8 формируется сигнал четвертого(с весом "1") разряда...

Номер патента: 1649670

Опубликовано: 15.05.1991

Автор: Яранцев

МПК: H03M 7/00

Метки: двоично, десятичный, индикатора, код, кода, семисегментного

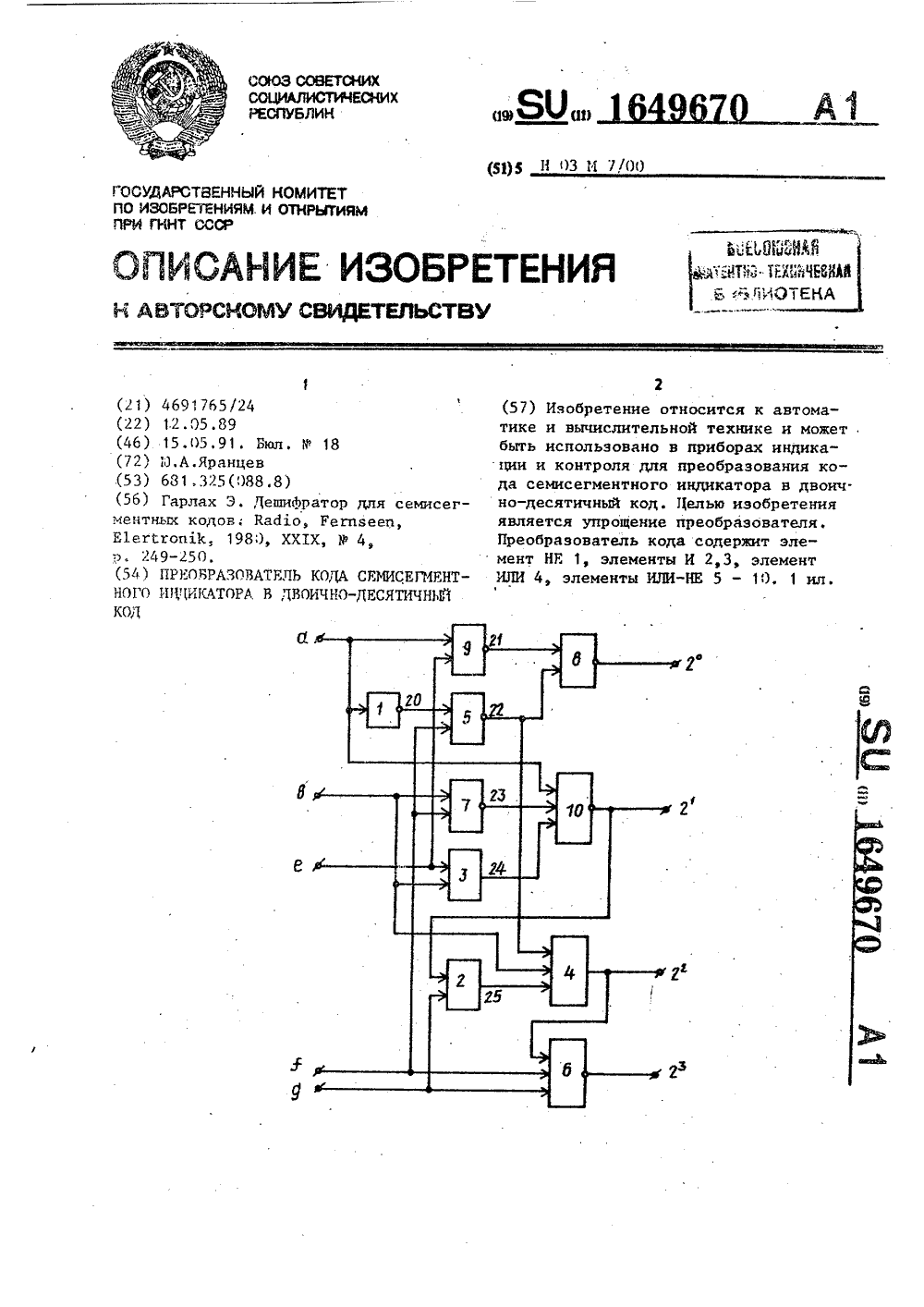

...код.Целью изобретения является упрощение преобразователя,На чертеже представлена функциональная схема преобразователя.Преобразователь содержит элементНЕ 1, элементы И 2,3, элемент ИЛИ 4,элементы И)К-НЯ 5-10.Работа преобразователя осуществляется в соответствии с принципами комбинационной логики и поясняется таблицей. Формула изобретенияр 0 Преобразователь кода семисегментного индикатора в двоична-десятичный кад, содержащий первый элемент И, выход которого соединен с первым вхо, 25 дом элемента ИЛИ, выход которого является первым выходом преобразователя, элемент НЕ выход которого соединен с.первым входом первого элемента ИЛИ-НЕ, выход которого соединен с вторым входам элемента ИЛИ, первый вход первого элемента И объединен с...

Номер патента: 1515371

Опубликовано: 15.10.1989

Автор: Яранцев

МПК: H03M 7/00

Метки: двоично-десятичного, индикатора, код, кода, семисегментного

...На ВХОД 1" ИндИКара 18 Д.; , ш л первого сегмента,и 1 а Вх д э 1 мснт д И0, упрд ВзясмОГО З-, наго,),и ндпВыходаэп-.мен.а И 10 и -. пает на В,:соды элене,1 В ЛН 12 , 1;, На Выходе элемент ЛИ ,2 1 орм 11 у=ся сигнал для гаше, ия ВтОрг. С.ГМЕ,та ИНдИКатОра 18, л 0Еинап, с 1 с; ров:1 ый на Выходеэп менза 11 Л 1:, подается на Вход 22,щения седьм с семента индикато р . 18,В п)гобрсзВВ геле используется по,1ППОВОДН,;",ОВЬ й С."1 л,ЕГМЕНт Ншй ИНДИКВР С О, Шим В 1 Д и,Преобразователь двоично-десятичного кода В код семисегментного индикатора, содержащий элементы И, первый, второй входы первого элемента И и первые Входы второго - четвертого элементов И являются соответственно первым- пятым входами преобразователя, и индикатор, о т л и ч а ю щ и...

Номер патента: 1310014

Опубликовано: 15.05.1987

Авторы: Анандрей, Коган, Максимов, Яранцев

МПК: B01F 5/04

Метки: пеногенератор, струйный

...генератор содержит последовательно установленные напорную жид жидкостную камеру 1, подсоединеннуюк насосу (не показан)диафрагму 2 ссопловыми отверстиями 3, камеру 4смешения, которая соединена с камерой 5 подвода газообразного агента с 20помощью проходных отверстий 6, На выходе камеры смешения установлен диффуэор 7, Диафрагма 2 снабжена радиальными направляющими пластинами 8,установленными с наклоном напротив 25проходных отверстий 6. Сопловые отверстия 3 выполнены в диафрагме вдольнаправляющих пластин.Устройство работает следующимобразом. ХВ напорную жидкостную камеру 1насосом (не показан) под давлениемподается раствор поверхностно-активного вещества (ПАВ), который, проходячерез сопловые отверстия 3 диафрагмы 2, создает зжекпию в...

Номер патента: 836159

Опубликовано: 07.06.1981

Авторы: Арсеньев, Голиков, Казутин, Киреев, Колесов, Манаенко, Манаенков, Перепелица, Светлицкий, Сиволобов, Толикин, Чекрыгин, Яранцев

МПК: C21D 9/56

Метки: обработкипротяжных, термической

...и вытяжного барабана 4, жестко установленных на осях дифференциальной зубчатой передачи 5, цепного пластинчатого вариатора 6 и обводного ролика 7, установленного на тележке 8, оттягиваемой грузом 9 через неподвижный блок 1 О. Барабан 4 приводится от электродвигателя 11. Один вал вариатора 6 кинематически связан с выходным валом дифференциальной передачи 5, а другой вал - с водилом дифференциальной передачи 5. На вариаторе 6 имеется привод 12 для установки требуемого передаточного числа. Обводной ролик установлен с возможностью перемещения, например, на тележке, которая имеет датчик 13 положения ролика 7. В ветви между обводным роликом 7 и барабаном 4 установлены нагреватель 14 для нагрева проволоки и холодильник 15. Установка включает...

Номер патента: 710737

Опубликовано: 25.01.1980

Авторы: Колесов, Максимовский, Семенов, Страздинь, Шлиомензон, Яранцев

МПК: B21F 9/00

Метки: вытягивания, непрерывного

...причем направляющие установлены параллельно образующим барабановмеханизмы перемещения витков изделйявдоль оси барабанов установлены свозможностью синхронного возвратно-посту-пательного перемещения в непрерывном 25автоматическом режиме,На фиг. 1 изображен общий вид устройства для непрерывной вытяжки длинномерных изделий; на фиг, 2 - вид барабанов и механизмов перемещения витков изде-делия вдоль оси барабанов (вид по стрелке А на фиг. 1).Устройство для непрерывного вытягивания изделий содержит вытяжные конические барабаны 1, 2, жестко закрепленные на общем валу 3, вращаемом приводом 4, обводной шкив 5 и механизм перемещения 6 витков изделия 7 вдоль осибарабанов 1, 2. Механизм перемещения6 содержит направляющие 8, установленные...

Номер патента: 553306

Опубликовано: 05.04.1977

Авторы: Бердичевский, Голомазов, Павлов, Пикус, Поляков, Ручкин, Силантьев, Яранцев

МПК: C23C 1/02

Метки: проволоки, стальной, цинкования

...проволоку дополни тельно пропускают через слой, расплавленного цинка, легированного алюминием, со скоростью 0,25 - 1,0 м/сек при времени контакта проволоки с расплавом 0,02 - 0,04 сек.При кратковременном контактировании 15 проволоки с цинкалюминиевым расплавом на ее поверхности формируется тонкий барьерный слой, который не ухудшает условий последующей изотермической закалки в расплаве свинца, однако предохраняет ее от по верхностно-активного и агрессивного воздействия расплава цинка при последующем цпнковании и, тем самым, обеспечивает снижение сбрывности в проце-се обработки.Предложенный способ включает следую щие последовательно выполняемые технологические операции:- термообработку проволоки при температуре перехода в аустенитное...

Номер патента: 518532

Опубликовано: 25.06.1976

Авторы: Белобородов, Бердичевский, Губанов, Корпачев, Павлов, Пикус, Ручкин, Усачев, Яранцев

МПК: C23C 1/14

Метки: длинномерные, изделия, нанесения, покрытия

...перемычке и нижнийотсек стекают в ванну, Поскольку обтирочный ма 15 териал отделен от зеркала расплава газовым отсекоми перемычкой, явление капиллярности в нем исключается,Сравнительные испытания известного и предлагаемого устройств при цинковании на лабораторном20 однониточном цинковальном агрегате проволокидиаметром 0,3 мм показали, что с применением известного устройства (прототипа) бьша достигнутаскорость цинкования порядка 50 - 60 м/мин; отделение обти,.очного материала от зеркала расплаваЯ керамической перемычкой (предлагаемое устройство)позволило увеличить скорость цинкования до 100110 м/мин, При этом равномерность покрытия подлине и периметру проволоки стабилизировалась,Заправка изделия, например проволоки, в камеру производится...

Номер патента: 501317

Опубликовано: 30.01.1976

Автор: Яранцев

МПК: G01L 9/12

Метки: давления

...сложения подсоединен к первому управляющему входу 5 формирователя величины сигнала. Выходтретьей схемы умножения подключен к первому входу второй схемы сложения, выход четвертой схемы умножения - к второму входу второй схемы сложения. Выход второй схе О мы сложения подключен к второму управляющему входу формирователя величины сигнала, а второй вход управления одного из генераторов соединен с одним из выходов другого генератора.15 На фиг. 1 показана блок-схема устройства;на фиг, 2 - временная диаграмма работы у стройства.Каждый импульсный генератор 1 и 2 (например, мультивибратор) имеет два противо фазных выхода и управляющий вход, к которому подключен датчик давления (соответственно 3 и 4) . Каждый датчик включен к цепь, управляющую...

Номер патента: 445052

Опубликовано: 30.09.1974

Авторы: Самойлова, Яранцев

МПК: G06K 15/00

Метки: информации, регистрации

...взаи= мовлияние сигналов.ОбщиЛ стабилизатор 7 напряжения обеспечивает питание задающего генератора и измерительных каналов.Балансный усилитель постоянно. го тока состоит из двух составных эмиттеных повторителеи на транзис- зо торах дс эмиттерными нагрузками-резисторами 12-15 соответственно, причем сопротивление переменного резистора 12 (Гбаланс) в два раза превышает сопротивление резистора 14, чтобы в среднем положении делители были одинаковы и в случае несимметрии сигнала была возможна двусторонняя регулировка нуля токовой нагрузки 16. Регулировка нуля на выходе усилителя из-за развязывающих свойств эмиттерного повторителя не оказывает влияний на входной сигнал.Устройство содержит также (см. иг. 1) светолучевой осцил= логра...

Номер патента: 420934

Опубликовано: 25.03.1974

Автор: Яранцев

МПК: G01P 3/56

Метки: передачах, ременных, скольжения

...контактов и замыкающей эти контакты ламсли, закрепленной на вращающемся элементе звена, а регистратор сигналов выполнен в видесчетчика количества замыканий пары контактов одного из звеньев за период одновременного замыкания двух последовательно соединенных пар контактов обоих, звеньев,На чертеже представлена упрощенная схема предложенного устройства.Оно содержит ведущий 1 и ведомый 2 шки вы ременной передачи, пары контактов 3 датчиков и ламелп 4, источник 5 постоянной э. д. с., счетчик 6 импульсов со входами 7 и 8 запуска и сброса, измерительный прибор 9 с баластным резистором 10.При вращении шкивов 1 и 2 счетчик регистрирует количество импульсов датчика ведущего шкива ло момента, когда цепь источника 5 замкнется через обе пары контактов...

Номер патента: 27785

Опубликовано: 30.09.1932

Автор: Яранцев

МПК: F26B 19/00

Метки: воздушно-огневого, каменкой, обогревания, печи, сушила

...дымоход 2, колено которого, выходящее непосредственно из печи пропущено поперек дымовой трубы 3, а другое колено выведено в трубу 3 выше первого, Как только появятся горячие продукты горения, то они заполняют ближайшие к топочному вает в р , дание в месте ввода второго колена дымохода 2, благодаря чему получается движение газов в дымоходе 2 и трубе 3 вне зависимости от их температуры. Тяга возникает с самого начала топки и позволяет не сокращать длину дымохода, пооходящего через сушило, и не уменьшать коэфициента полезного действия установки. Для пропаривания, имеющего целью увлажнять быстро высыхающую поверхность материала, которая становится менее проницаемой для влаги, находящейся во внутренних слоях дерева, в камеру сушила по трубе...
