Казаков

Номер патента: 900902

Опубликовано: 30.01.1982

Авторы: Багно, Бойко, Гуляев, Казаков, Коба, Миронов, Морозов, Нападайло, Нечипоренко, Пустовойченко, Ратнер, Сильченко, Супрун

МПК: B21B 37/78

Метки: прокатным, станом

...перемещения впроцессе прокатки изделия в направлении изменения зазора между валками.Режим работы привода задается системой управления направлением и скоростью перемещения валка. Эта система содержит входные датчики 2 иположения переднего и заднего концаизделия, которые устанавливаются навходной стороне стана, По сигналудатчика 3 вырабатывается команда дляразведения валков, по сигналу датчика 4 - для сведения валков, но таккак скорости подачи изделия в валкии скорости прокатки для каждого типоразмера прокатки различна, то сигналы датчиков 3 и 4 необходимо задерживать пропорционально изменению упомянутых скоростей, так чтобы совместить начала пермещения валка и захвата изделия валками. Эти функциивыполняют датчики, блоки...

Номер патента: 900153

Опубликовано: 23.01.1982

Авторы: Гаврильчик, Казаков, Нашкевич

МПК: G01N 1/04

Метки: пробоотборник, слабосвязанных, сыпучих

...цилиндре 17. Внутри переходника 2 размещен шток 21, который нижним концом входит в цилиндр 16 и заканчивается толкателем 22. Шток 21 и цилиндр 16 соединены шлицевым соединением с возможностью осевого перемещения. Верхний конец штока 21 пропущен через отверстия штанги 1, вставлен в отверстие стопора 23 и закреплен в нем фиксатором 24. Нижний конец стопора 23 соединен с головкой 12 обсадной трубы 11.Пробоотборник работает следующим образом.Пробоотборник устанавливается на поверхность штабеля фрезерного торфа и через штангу 1 приводится в вращение полая спираль 3. При этом обсадная труба 11 и наружный цилиндр 16 с расположенным в нем составным внутренним цилиндром 17 удерживаются от проворачивания при помощи стопора 23.Основной резец 4...

Номер патента: 900038

Опубликовано: 23.01.1982

Авторы: Вороненко, Казаков, Мальчик, Тен, Янютин

МПК: E21F 13/02

Метки: вагонеток, шахтных

...выполнен из неподвижной части с размещенной на ней первичной обмоткой и подвижной, выполненной с разьемом и установленной с возможностью перемещения в вертикальной плоскости и контакта с кузовом очищаемой вагонетки.На чертеже показано устройство для очистки шахтных вагонеток.Оно состоит из неподвижной части магнитопровода 1 с первичной обмоткой 2 и подвижных разъемных его частей 3 и 4, вагонетки 5. Для перемещения разъемных900038 Составитель И. СиниТехред А, Бойкасираж 469дарственного комитеизобретений и откЖ - 35, Раушскаянт, г. Ужгород, ул каяКорректор С1 одписноеа СССРытийаб., д. 4/5Проектная, 4 3частей 3 и 4 магнитопровода предусмотрены силовые цилиндры 6 и 7.В нерабочем положении обмотка 2 отключена от сети, а подвижные...

Номер патента: 899692

Опубликовано: 23.01.1982

Авторы: Беломестных, Блохин, Гавриленко, Егоров, Затыкин, Казаков, Патрушев, Проскурин, Югов

МПК: C22B 7/00

Метки: переработки, пирофорной, стружки

...со съемнымикрьппками, когда загрязненная нефтепродуктами (Маслом машинным)стружка не пирофорна, все операции обработки(ее обезжиривание, промывка, сушкаи пакетирование) производят в этомже контейнере без перетаривания стружки, при этом сам контейнер при пакетировании устанавливают над матрицей, и он выполняет роль загрузочнойворонки.Предлагаемый способ осуществляютследующим образом.Перфорированный цилиндрическийконтейнер устанавливают под загру 35эочное устройство, открывают крышку и производят заполнение контейнера порцией стружки порядка 2 кг, содержащей до 30 вес. 7 масла, пленкакоторого предохраняет стружку от воз40горания при трении, Заполненные масляной стружкой контейнеры устанавливаются вертикально по периферии кор"зины...

Номер патента: 899656

Опубликовано: 23.01.1982

Авторы: Бердичевский, Захватов, Казаков, Козуб, Курдюков, Мачикин, Смирнов, Чернета

МПК: C21C 1/02

Метки: внепечной, металла

...вниз от колонны до днища, а затем от днища к поверхности, что значительно увеличивает время контакта их с металлом по сравнению с известным устройством), а также улучшается использование и сокращается расход газа.Высокая скорость выхода струи металла иэ колонны достигается установкой газовой камеры 7 между питающим трубопроводом 9 и распределительным клапаном 8, которая обеспечивает высокий мгновенный расход гаэа на выходе при сравнительно низком расходе газа в питающем трубопроводе. Это возможно вследствие того, что время подачи газа в полость колонны составляет 8-203 от времени между двумя подачами газа в колонну.Установка газовой камеры 7 сразу перед распределительным клапаном 8 и патрубком для подвода и отвода га эа 5...

Номер патента: 899305

Опубликовано: 23.01.1982

Авторы: Антонов, Казаков, Лакин, Махов, Фролов

МПК: B23K 20/14

Метки: давлением, сварки

...деталей 1 проводят пружиной 3 (или любым другим способом). Одновременно с этим на свариваемые детали 1 подают совместно по. стояиное напряжение (нанример, 10 кВ) с определенной полярностью через сопротивле. ние 4 от источника 5 постоянного тока и переменное напряжение с частотой более 60 Гц (например, 200 кГц, 50 мГц) через конден.ф899305 1 ль В, ПетросянКастелевич КоМ ав Шеньо Те Г. Волкова еда 0 омитета ССС открытийушская наб., д Тираж 1рственногообретенияодни сное по делам 113035, Мослиал ППП "Патент", г. Ужгород, ул. Проектная, 4 сатор 6 от генератора 7 частот для создания электростатического поля.Сопротивление 4 обеспечивает протекание постоянной составляющей (постоянного тока),Конденсатор 6 обеспечивает прохождение только...

Номер патента: 899046

Опубликовано: 23.01.1982

Авторы: Баженов, Билкун, Казаков

МПК: A62D 1/02

Метки: пенообразователя, пожаров, состав, тушения

...температуры замерзания пенообразователя обусловлено наличием олефинсульфонатов и синергетическим эффектом совместного дей899046 фщие свойства, отвечающие требованиям, предъявляемым к пенообраэователям общего назначения. Кроме того,он менее токсичен и более дешев,Формула изобретения ствия смеси поверхностно-активных веществ и добавок.П р и м е р 1. Состав пенообразователя, вес.%: олефинсульфрнаты 12,5; алкилсульфаты 12,51 этиленгликоль 20,0; бутанол 7,51 вода до 100.Температура замерзания -46 С.П р и м е р 2. Состав пенообра- зователя, вес.%: олефинсульфонаты 16,01 алкилсульфаты 9,01 этиленгликоль 20,0; бутанол 7,5; вода до 100.Температура замерзания состава .-45 С.П р и м е р 3. Состав пенообГ,разователя, вес.%; олефинсульфонаты...

Номер патента: 898423

Опубликовано: 15.01.1982

Автор: Казаков

МПК: G06F 7/52

Метки: двоичных, деления, чисел

...кодом на первый входсумматора. На чертеже условно показаны схемы передачи для одного разряда. Устройство работает следующим образом.В исходном состоянии делитель в дополнительном коде со знаком записывается в регистре 1, делимое (ос 5 Ь0 15 20 25 35 40 45 50 55 таток) - регистре 2. Частное со знаком образуется при сдвигах влево врегистре 4. Знаки делимого, делителяи частного находятся перед старшимзначащим разрядом числа и занимаютодин разряд.Дополнительный триггер 5 в начале каждого шага сложения кода делителя с кодом очередного остатка устанавливается в единичное состояние.В конце сложения, если возникает перенос из нулевого разряда сумматора,содержимое дополнительного триггера инвертируется, Фиксируя знак очередного остатка....

Номер патента: 898195

Опубликовано: 15.01.1982

Авторы: Казаков, Лучин, Семенов

МПК: F16J 15/28

Метки: вала, уплотнение

...С этой целью на внешнем конце. регулировочного винта 7 устанавливают ножкуиндикатора часового типа с ценой деления1 мкм и с его помощью контролируют уста.новку плавающего кольца с нулевым эксцентриситетом, При монтаже в случае невозмож.ности использовать индикатор часового типарасполовинивание диаметрального зазора выполняют с помощью щупа. Система индикации контролирует отсутствие или наличиеконтакта между кольцом и валом, При нали.чии контакта в паре трения электрическаяцепь замыкается и в ней течет ток, которыйвызывает перемещение луча на экране осциллографа. Для исключения передачи электрического сигнала через регулировочный винт7, последний изготавливается из диэлектрика,например текстолита,При врашеши вала 10 кольцо 2...

Номер патента: 897724

Опубликовано: 15.01.1982

Авторы: Бачин, Браун, Казаков

МПК: C03C 27/02

Метки: металлом, соединения, стекла, стеклом

...сталью14 Х 17 Н 2, где сталь является рамк30 к которой должно быть приварено897724 Ниже приведена таблица примеровосуществления способа,Предлагаемый способ обеспечиваетболее высокое качество соединения,повышает эксплуатационные характеристики соединения, снижает возможность образования трещин вследствие наличия меньших остаточных внутренних напряжений в стеклянных деталях,Параметры процессаВ Внутреннеенапряжение в стек"ляниой детали,О а,кт/см Температура, до,котароя пройвводится натревпосле снятиядавления Т ,фс Время выдержки под давлениеммин,Время вдержкнбез давления,мин Соедиияезыематериалы ТемпературанагреваТ аС давлениесжатияр,кт/см Стекло К 8 ++ сталь 14 Х 17 Н 2 600 580 20 150 Кварцевое стекло КУ+кварцевоестекло КУ1050 10...

Номер патента: 896172

Опубликовано: 07.01.1982

Авторы: Анисимов, Бобченко, Величко, Казаков

МПК: E02B 11/00

Метки: возведения, горизонтального, дренажа

...напор воды, равный 1 - 3 мм вод. ст. Затем стыки 20 трубок закрываются стеклохолстом 6 путем приклеивания последнего к стыку расплавленным битумом. Заполненные отрезки трубопровода, длиной около 30 м вместе с896172 Формула изобретения г НИИПИ Заказ 11649/15 Тираж 7 О Подписное илнал ППП Патент, г. Ужгород, ул. Проектная,надетыми на его дренажными трубками 1, механизи рова нно (в опытном варианте с помощью крана и автопогрузчика) поднимается и опускается в траншею 2. При этом за счет растяжения и сжатия капроновой ткани трубопровода 4 повреждений трубок не наблюдается, За счет совпадения внутреннего и наружного диаметров трубок 1 и трубопровода 4, соответственно, трубки плотно охватывают трубопровод, что исключает их несоосность и...

Номер патента: 895640

Опубликовано: 07.01.1982

Авторы: Казаков, Платонов

МПК: B25B 13/06

Метки: дистанционного, извлечения, многолапчатых, шайб

...наружному конусу б втулки 5, а рабочая головка 3 корпуса 1 выполнена с эаходным конусом 8 и косым срезом 9 по его торцу. Втулка 5 и ко 895640жух 4 снабжены соответственно рукоятками 10 и 11; В кожухе 4 имеется стопорный винт 12 для стопорения втулки 5 относительно кожуха 4. Снимаемая шайба 13 устанавливается на стерж" не 14.5Устройство для дистанционного извлечения многолапчатых шайб работает следующим образом.Устройство эа рукоятку 11 устанавливают в отверстие плиты 15, которое соосно с осью стержня 14. Стопор" ный винт 12 ослаблен, поэтому кожух 4 может быть повернут относительно втулки 5, При удалении гайки (на чертеже не показана) со стержня 14 шайба 13 за счет сил трения, возникающих при свинчивании гайки, может...

Номер патента: 895446

Опубликовано: 07.01.1982

Авторы: Казаков, Кравцов, Ставинский

МПК: A61N 1/36

Метки: стимулятор

...- эпюры напряжений, иллюстрирующие работу стимулятора.Стимулятор содержит источник 1 стимулирующих импульсов, соединенный со стимулирующими электродами 2 и последовательно соединенные первый усилитель 3, ключевой каскад ч и регистрирующий прибор 5, а также последовательно соединенные второй усилитель б, формирователь 7 управляющих импульсов и формирователь 8 стробирующих импульсов. Последний соединен с управляющим входом ключевого каскада ч. Вход второго усилителя 6 соединен с выходом первого усилителя 3, а второй выход источника 1 стимулирующих импульсов через интегрирующую цепочку 2 соединен с вторым входом формирователя 8 стробирующих импульсов.Устройство работает следующим образом.Помеха - артефакт сигнал на эпю. ре о на фиг.2)...

Номер патента: 894740

Опубликовано: 30.12.1981

Авторы: Губин, Казаков

МПК: G06G 7/30

Метки: интерполятор, линейный

...на считывание амплитуды первого отсчета, который поступает на инвертирующий вход блока1 (фиг. 2 б), при этом с выхода блока 6 на управляющий вход блока 4 умножения поступает напряжение, обратно пропорциональное интервалу времени Т.До момента 1 напряжение на выходе интегратораравно нулю, поэтому на выходе сумматора 1 после прихода управляющего. импульса появляется напряжение, равное по величине ипротивоположное по знаку амплитудепервого отсчета. Управляющий импульсс выхода блока 9 открывает на короткий интервал времени ключ 2,Амплитуда первого отсчета фиксируется на аналоговом ЗУ 3 и поступаетна вход блока 4 умножения, на выходекоторого формируется постоянное напряжение, пропорциональное амплитуде первого отсчета и обратно...

Номер патента: 894514

Опубликовано: 30.12.1981

Авторы: Горовой, Казаков, Малекин, Ушаков

МПК: G01N 25/32

Метки: изменений, необратимых, фазовых

...образец имеет исходныйучасток 7 и несколько участков 8-10,подвергавшихся термообработке, разделенные переходной областью 11.Концы образца соединены с прибором12, регистрирующим термо-ЭДС принагреве переходной области 11 нагревателе 13. Концы образца охлаждаютхолодильником 14.В обоих случаях нагреватель ихолодильник можно менять местами.Поскольку в предлагаемом способенеобходимо фиксировать наличие илиотсутствие термо-ЭДС, то способ обладает высокой чувствительностью иэкспрессностью, Для регистрациитермо-ЭДС можно применять любой прибор для измерения постоянного напряжения в пределах милливольт. Исследуемый образец может иметь произвольную Форму и размер и любой размер зерна. Он может быть, в частности, выполнен в виде Фольги,...

Номер патента: 894365

Опубликовано: 30.12.1981

Авторы: Боровинский, Казаков

МПК: G01F 11/18

Метки: выдачи, дозированной, сыпучих

...следующим образом,По мере накопления поступающегоматериала в зоне В корпуса 1 под действием его веса происходит открытиеверхней заслонки 2 поворотом ее вокруг своей оси. 3 вращения и перемещения вверх закрепленных на оси вращения этой заслонки рычагов 4 с противовесами 5. Одновременно запираетсянижняя заслонка 2 через ее стопорныеэлементы 6 механизмамификсации 7с помощью закрепленных на них надравляющих 8, отклоняемых связанными с ними противовесами 5 верхней заслонки. Материал под действием своеговеса поступает в зону Г, Освободившись от накопленной порции материала, 2 вверхняя заслонка 2 под действиемсвоих противовесов 5 возвращаетсяв исходное (закрытое) положение, апротивовесы 5 на рычагах 4 опускаются вниз, отклоняя обратно...

Номер патента: 894016

Опубликовано: 30.12.1981

Авторы: Бобовников, Вещева, Гуляева, Дубренская, Захаров, Казаков, Какорина, Мочалов, Радецкая, Румянцев, Скоблов, Щербакова

МПК: C22F 1/057

Метки: алюминий, медь-магний-железо-никель, полуфабрикатов, системы, сплавов

...5 о, что;все детали из ей, обработанных по обу, имеют на 1 5-2 Из табл, 2 вссованных профилдлагаемому с тных свойств и угрекже в 2 раза боль ость, чем детали выше значения прочдела усталости, аше коррозионную ст ся грубая крупнокристаллическая структура с пониженными механическими, кои розионными свойствами и усталостной прочностью.Цель изобретения - повышение механических, корроэионных свойств и уста- лостной прочности деталей.Поставленная цель достигается способом обработки полуфабрикатов из сплавов системы алуоминий-медь-магний-желеэоникель, заключающийся в том, что пооле гомогениэации прессование производят при 300-340 оС со скоростью 0,5- 2,0 м/мин, отжиг осуществляют при 300О340 С, затем проводят холодную деформациуо со степенью...

Номер патента: 893326

Опубликовано: 30.12.1981

Авторы: Андреев, Егоров, Каганер, Казаков, Морозов

МПК: B21D 26/08

Метки: кумулятивной, резки, струей, цилиндрических

...имеет штырь26, наворачиваемый на резьбовуючасть 27 механизма перемещения камеры и проточку 28, взаимодействующую с пружинными зубьями 29 втулки30. Кольцо 31 карданова подвесаимеет упоры 31 и заходные зубья33, взаимодействующие с рельсами 34.Заготовка типа "калач" образованатрубопроводами 35 и 36.Устройство для резки цилиндрических изделий кумулятивной струейработает следующим образом,При помощи механизма 7 перемещения камеры в рабочее положение пред"варительно сориентированное устройство подводится под заготовку, образованную трубопроводами 35 и 36,19 з 13 26 23 ЗО 3 ао Я которые начинают взаимодействоватьс заходными элементами 16. При этомпроисходит самоориентирование устройства с плоскостью заготовки за счетразворота в замке 21 и...

Номер патента: 892387

Опубликовано: 23.12.1981

Авторы: Казаков, Катык, Петяев, Шахнин

МПК: G01R 33/12

Метки: параметров, ферромагнитных

...(фиг.1) содержит П-образный намагничивающий магнитопровод51, на который нанесены намагничивающая обмотка 2, соединенная черезусилитель 3 мощности с выходом источника 4 линейного медленноменяющегося тока, намагничивающая обмотка 5,соециненная с выходом источника б управляемого синусоидального тока через усилитель 7 мощности, обмотка 8,соединенная со входом регулятора 9амплитуды синусоидального тока, выход которого соединен со входом источника б управляемого синусоидальноготока, магнитоиндукционный датчик, состоящий из П-образного магнитопровода10 с нанесенной на него измерительной 20обмоткой 11.Преобразователь работает следующимобразом.Ток Дпротекающий по обмотке 2,создает в магнитопроводе 1 медленноменяющийся по...

Номер патента: 892228

Опубликовано: 23.12.1981

Авторы: Александров, Веселов, Казаков, Котов

МПК: G01G 23/01

Метки: аэродинамических, градуировки, тензовесов

...так, что диаметрально противоположные из них 12-15, 13-16 ф и 14-17 имеют одинаковые массы, Все гири (и базовые, и сменные) аттестованы по массе.Гири 1,2,3 собраны в гирлянду, сцентрированы с помощью конусных зам З ,ков 18 и установлены на подставке 19Каждая из базовых гирь снабжена подхватом 20. Для передачи нагрузки на градуируемые аэродинамические тензовесы 21 от действия веса гирь предусмотрена призматическая опора 22 нагружения. Между этой опорой и гирями помещен механизм 23 наложения гирь и отработки деформации градуируемых тензовесов. 2%Устройство для градуировки аэродинамических тензовесов работает следующим образом.На градуируемых тензовесах закрепляется призматическое нагружающее устройство. В исходном состоянии все базовые...

Номер патента: 890039

Опубликовано: 15.12.1981

Авторы: Анохин, Воробьев, Казаков, Новосельский

МПК: F25D 3/10

Метки: объектов, охлаждения

...отверстия 6, при этом конец другого колена трубки .5 выходит за пределы емкости 2 в полость, образованную наружной стенкой емкости 2 и внутренней стенкой кожу- хаПринцип действия предлагаемого устройства заключается в следующем.При подводе теплопритоков.как внешних от окружающей среды, так и внутренних от охлаждаемого объекта, например лазерного дальномера, к водо- аммиачному раствору 4, залитому в2 емкость 2, начинается его кипение с выделением паров аммиака при расчетных значениях температуры и давления. Перепад давления обеспечивает дросселирующее отверстие 6 в верхней части36 трубки 5. Кипение хладагента 4 сопровождается уменьшением концентрации аммиака в растворе при постоянном давлении и повышающейся температуре...

Номер патента: 889593

Опубликовано: 15.12.1981

Автор: Казаков

МПК: B66C 1/44

Метки: захватное, листовых

...На оси 3 шарнира установлена собачка 13, удерживаемая от перемещения в наружную сторону пластинчатой пружиной 14. Основание 1 содержит .горизонтальное отверстие - гнездо срезьбой для винта 15 и червячного колеса 16, связанных с червяком 17, а также два углубления цилиндрической Формы для втулок 18. Червячное колесо эаФиксировано относительно оси гнезда штиФтами 19. Червяк с 15 шестигранным хвостовиком для съемной приводной рукоятки (не показана) и надетыми на него двумя втулками 18 закреплен в корпусе 1 крышками 20. Винтовая и червячные передачи зак- ,Я рыты кожухом 21.Устройство работает следующим образом.Кромки поднимаемого листового мате риала или равные по толщине обрезки заводятся в зев корпуса всех струб - цин и производится...

Номер патента: 889345

Опубликовано: 15.12.1981

Авторы: Антонов, Голов, Казаков, Лакин, Ломоносов, Махов, Фролов, Хвостов, Шлифер

МПК: B23K 20/14

Метки: детали, защиты, оснастки, приваривания, свариваемой

...которых изготовлена из диэлектри 4 5 ка, а другая - из металла, путем снижения массопереноса между контактирующими поверхностями 12.Недостатком способа является низкая эффективность зашиты из-за загрязнениячной камеры частицами защитногоелью. изобрете является повышениетивности защиты. орых изготовлена из диэлектугая из металла путем сниже ереносц между контактируюшиостями массоперенос снижают,диэлектрике положительный а на металле - отрицательный. осуществляют следующим обра3 889 Здеталям не происходит. Благодаря раэличным электрофнэическим свойствам контактирующих материалов и созданию положительного потенцивла на диэлектрикемвссоперенос ст металла к диэлектрикупрактически не наблюдается, что исключает приваривание оснастки к...

Номер патента: 887382

Опубликовано: 07.12.1981

Авторы: Казаков, Крылов, Лычагин, Малевич, Олефиренко, Поляков, Ратников, Трифонов

МПК: B65G 53/56

Метки: двухходовой, переключатель, пневмотранспортной, установки

...из воздухопроницаемой ткани, лежащим, для придания ему жесткости, на полукруглом каркасе 8 из металлической сетки, жестко закрепленном на выходном патрубке.Ширина каждого перфорированного участка равна 0,5 - 1,0 диаметра патрубка, а его длина зависит от величины инерционного пробега частиц пневматически транспортируемого материала, от геометрических параметров поворота трубопровода, скорости частиц, рабочего давления в трубопроводе и физических свойств транспортируемого материала и принимается равной 1 - 3 диаметра патрубка. Поверх каждого перфорированного участка с зазором, равным 0,1 - 0,3 диаметра выходного патрубка, установлен кожух 9, прикрепленный к корпусу переключателя посредством шпилек. Каждый кожух 9 шлангом 10 соединен с...

Номер патента: 886783

Опубликовано: 07.12.1981

Авторы: Казаков, Колесниченко, Шмат

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...16.Высевающий аппарат работает следующим образом.При работе агрегата с помощью венти 20 лятора в камере 4 создается разрежение.Семена присасываются к находящимся вкамере разрежения 4 отверстиям (ячейкам)вращающегося диска 5 и транспортируетсяиз заборной камеры 3 вниз, к месту сбро 25 са в канал сошника, Удаление лишних семян, присосавшихся к отверстиям диска 5,и направление их обратно в заборную камеру аппарата осуществляется штырямивилки 16, между которыми прн вращенииЗО диска проходят присосавшиеся к отверстиям семена, Поворотом вилки 16 вокруг собственной оси достигается изменение расстояния между ее штырями относительно окружности, по которой расположены отверстия высевающего диска. Расстояние между штырями вилки 16 относительно...

Номер патента: 885975

Опубликовано: 30.11.1981

Авторы: Губин, Казаков

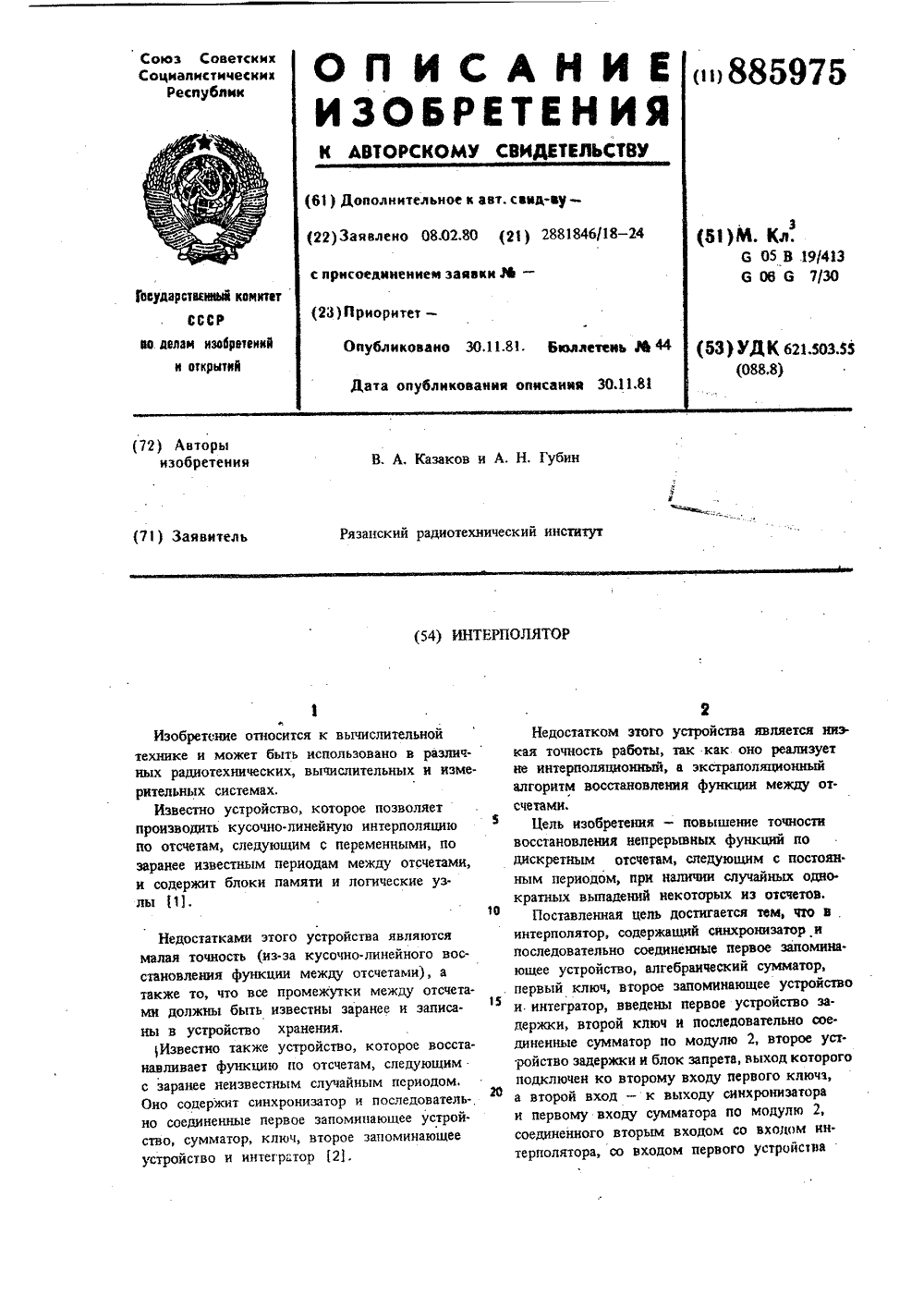

МПК: G05B 19/4105, G06G 7/30

Метки: интерполятор

...а второй вход -ко второму выходу второго устройства задержки и ко второму входу интегратора, соединенного выходом со вторым входом алгебраического сумматора.На фиг, 1 приведена функциональная схемаинтерполятора; на фиг. 2 - временная диа.грамма его работы,Интерполятор содержит первое устройствозадержки 1, сумматор 2 по модулю 2, второйключ 3, первое запоминающее устройство 4,второе устройство 5 задержки, сумматор 6,первый ключ 7, блок 8 запрета, синхронизатор9, второе запоминающее устройство 10 иуправляемое сопротивление 11 интегратора 12.Интерполятор работает следующим образом,Пусть с момента времени .со на вход интерполятора с периодом Т поступают отсчеты(0,9 ф - эффективное значение напряжения),В некоторых точках (например 1 Ь...

Номер патента: 885235

Опубликовано: 30.11.1981

Авторы: Давыдко, Жолнеровский, Казаков, Лопотько, Пекач

МПК: C04B 43/00

Метки: смесь, сырьевая, теплоизоляционных

...позволяетрасширить область их применения,например такие гранулы можно использовать в качестве заполнителя для 10 легких бетонов. Кроме того, гранулына основе предлагаемой массы имеютменьшее водопоглощение и более всокую огнестойкость.Таким образом, использование пред Э лагаемой смеси обеспечивает получение высокоэффективного гранулированного безобжигового теплоизоляционного материала со значительно болеевысокими прочностными показателями.Учитывая наличие в стране огромных запасов сапропеля (только учтенные запасы составляют порядка250 млрд.т.), а также то обстоятельство, что для изготовления гранул 3 З на основе предлагаемой массы не требуется такой сложной технологической операции, как обжиг, теплоизоляционный материал на основе...

Номер патента: 884912

Опубликовано: 30.11.1981

Авторы: Казаков, Сергеев

МПК: B23K 20/16

Метки: алюминевых, диффузионной, сварки, сплавов, сталью

...40 К).Детали сдавливают с усилием7,8% МПа и выдерживают в течение4 мин. Сваренные детали охлаждаютдо комнатной температуры и извлекают15 из камеры.Проведенные механические испытания соединения показали, что прочность на отрыв при растяжении составила 274 МПа., щ Использование предлагаемого изобретения позволит повысить качествосварки при соединении алюминиевыхсплавов со сталью. 25 формула изобретения Составитель В.ПетросянТехред Т. Маточка Корректор М.Демчик Редактор А.Власенко Заказ 10381/16 Тираж 1151 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 камеру для диффузионной сварки и сваривают.Алюминий с титаном могут...

Номер патента: 884632

Опубликовано: 30.11.1981

Авторы: Зарицкий, Ильина, Казаков, Матвеев, Прозоров, Светник, Сыромятников, Шестаков

МПК: A01G 25/16

Метки: автоматизированной, группой, дождевальных, машин, оросительной, системы

...котором производится коррекция нормы полива в соответствии с текущимиКлиматическими условиями. Далее кодовый сигнал нормы полива 1-го участкапоступает на второй вход блока 4. Таким образом происходит передача команды включения 1-го исполнительногооргана и нормы полива 1-го участка.1 ри вклЮчении 1-го исполнительного органа давление в гидравлической15 сети падает, Этот перепад давлениявоспринимается датчиком 16 давления,с выхода которого сигнал поступает вблок 18 измерения давления и расхода, выходной сигнал этого блоказапускает блок 19 коммутации насосных агрегатов, который изменяет порядок включения насосных агрегатов,автоматически включает резервный агрегат при аварийном выходе из строялюбого из работающих агрегатов. Выходкой...

Номер патента: 883606

Опубликовано: 23.11.1981

Авторы: Казаков, Розанов, Тихонов

МПК: F23Q 2/34

Метки: зажигалки, механизм, пьезоэлектрической, ударный

...- повьапение цель достигается тем, ьне выполнено сквозноеосно" направляющей труоверхности, обращенной элементов - кольцевой м размещены крайние витпружины.изображен ударный мехаУдарный механизм пьезоэлектричес кой зажигалки содержит ударный элемент 1, взаимодействующий с ударной 2 и возвратной Э пружинами и наковальней 4, установленной на блоке пьезоэлементов 5, а также приводной элемент 6, причем ударный элементвыполнен в виде стакана 7 с отверстиями 8, в котором установлена дополнительная направляющая трубка 9. В наковальне 4 выполнено сквозное а на, ее поверхностилоку пьезоэлементов3 883606 5, - кольцевой паз 11, в котором размещены крайние витки 12 возвратной пружины 3 Формула изобпетения НИИПИ Заказ 101965Тираж 609 Подписное Филиал...
