Казаков

Номер патента: 1502464

Опубликовано: 23.08.1989

Авторы: Денисов, Казаков, Равикович, Терехов

МПК: C01B 31/36, C01F 7/02

Метки: абразивного, тонкодисперсного

...материала на припримерах очистки от железистых при месей для разлнчных фракций исходных абразивных материалов и данные для известного способа.Под обогащенным продуктом понимается продукт, полученный после 25 очистки от железистых примесей, а термин "извлечение магнитного материала" характеризует степень очистки продукта, и под ним понимается иэЬлечение магнитного материала в магнитную фракцию разделяемого порошка и рассчитывается по формуле где Я - извлечение магнитного материала в магнитную фракцию,ЕВыход немаг нитного продух 4 Ота,содержание магнитного материала в немагнитном продукте;О - содержание магнитного мате 45риала в исходном продукте.Пример расчета на примере очист-"ки зеленого карбида кремния крупностью (- 125+20) мкм и с...

Номер патента: 1500536

Опубликовано: 15.08.1989

Авторы: Дмитраш, Казаков

МПК: B61C 9/50

Метки: моторная, тележка, трехосная

...железнодорожному транспорту и касается конструкции экипажной части локомотива.5Цель изобретения - повышение долговечности рамы и уменьшение ее массы.На чертеже показана трехосная локомотивная тележка с индивидуальным 10 приводом колесных пар.Рама тележки состоит из продольных балок 1, жестко соединенных с ними концевых поперечных балок 2, шкворневой балки 3 и промежуточной 15 поперечной балки 4 Тяговый привод 5 первой колесной пары 6 закреплен на шкворневой балке 3, а тяговые приводы 7 и 8 второй колесной пары и третьей колесной пары закреплены на по перечной балке 4 посредством независимых упругих кронштейнов 9 и 10 соответственно. Свми кронштейны 9 и 10 соединены жестко как с балкой 4, так и с приводами 7 и 8. Посредством жесткого...

Номер патента: 1500415

Опубликовано: 15.08.1989

Авторы: Казаков, Клюев, Смирнов

МПК: B21D 28/36, B23D 65/02

Метки: кромке, ленты, образования, пазов, полосы

...3 при поджиме ее кареткой 14 с роликами 15 обеспечивается направляющей планкой 17, Сжатие пружины 16и отвод каретки 14 при заправке полосы 13 в устройство производитсярукояткой 18, установленной на каретке.Вращение цилиндра 2 осуществляется от вала 19, Предусмотрено такжерегулировочное устройство 20, определяющее исходное положение матрицы5 в начале рабочего цикла.Устройство работает следующимобразом,Обрабатываемую полосу или ленту13 вводят левым концом, в которомпредварительно образоьан паз, взазор, образованный матрицей 5, ограничительными упорами 12, роликами15 и планкой 17, Для этого каретка14 с роликами 15 с помощью рукоятки18.при заправке полосы или ленты40 13 отводится вверх, обеспечивая ее свободный проход и совмещение...

Номер патента: 1499182

Опубликовано: 07.08.1989

Авторы: Казаков, Солодовников

МПК: G01N 3/60

Метки: испытаний, прочность, термомеханическую

...емкостью 3 через шарнирное соединение 8. Установка содержит также захват 9 изделия 10, тягу 11, связанную 35 с вибростендом 12, нагреватель 13, холодильник 14 и эластичную теплоизолированную мембрану 15, выполненную в виде пакета из металлической и изоляционной Фольги, герметически охватыва 0 ющую тягу 11 и термокамеру 1.Установка работает следующим образомИэделие 10 закрепляют на захвате 9, при этом необходимые лепестки 2 криоэкрана находятся в раскрьггом состоянии. Поворотом лепестка 2 относительно шарнирного соединения 8 регулируется расстояние до иэделия, После герметизации двери термокамеры 1 вклю 50 чают ее и осуществляют охлаждение изделия с помощью холодильника 14.Затем включается система 7 подачи хладагента, и хладагент...

Номер патента: 1499158

Опубликовано: 07.08.1989

Авторы: Казаков, Клибанов, Поска

МПК: G01N 3/22

Метки: испытания, кручении, напряжений, релаксацию

...8 изэлектропроводного материала, Боковаяповерхность неутолщенных частей тол"кателей 8 и торцы их утолщенных концов покрыты диэлектриком 9 и 10, например нитридом бора.Кроме того, устройство содержитсилоизмеритель 11 с упругим элементом 12, которого касается торец Меутолщенной части толкателя 8, и электрическую сигнальную цепь 13 с источником 14 питания и сигнальной1499158 торый протекает в образцах 16 материалов при различных уровнях начальных напряжений, при различных температурах и влиянии на образцы рабочих газовых или жидких сред. лампой 15, замыкающуюся концами через плиты 3 и 4, толкателя 8 по линии 7 и стяжки 5, выполцецные из электропроводного материала,Устройство работает следующим обФормула иэ обретения приводит к...

Номер патента: 1498832

Опубликовано: 07.08.1989

Авторы: Аджиашвили, Гелашвили, Казаков

МПК: D01B 3/04

Метки: волокнистого, промывки

...разрыхлению, параллелизации и распрямлению волокна. После выхода из ванны волокно снимается с грабель 4 съемным гребнем 9 и подается на средство отвода к стационарным отжимным цилиндрам (не показаны). 30Предлагаемое устройство интенсивно разрыхляет волокнистый материал, что облегчает выделение частиц загрязнений и их оседание под ложное дно. Последнему способствует и гидродинамический поток, возникающий при прижиме волокна протаскивающе-отжимнымицилиндрами к ложному дну.формула и з о б р е т е н и я1. Устройство для промывки волокнистого материала, включающее ванну для моющей жидкости средство подачи обрабатываемого материала и средство его отвода, средство продвижения материала, имеющее установленные на валу посредством радиальных...

Номер патента: 1498782

Опубликовано: 07.08.1989

Авторы: Бодан, Винницкий, Городнов, Казаков, Литвинов, Олеярш, Павлик, Паксютов, Рогов, Тетерук

МПК: C10G 17/10

Метки: добавки, нефтедобычи

...его нейтрализацией аммиачнойводой вводят 1-18 мас.Е кубового остатка стадии ректификации производства бутиловых спиртов. Образцы, приизготовлении которых вводят менее6 и более 15 иас,Ж кубового остаткастадии ректификации производства бу"тиловых спиртов, имеют недостаточнонизкие температуры застывания и недостаточно высокие нефтевытесняющиесвойства.Образцы 8-11 имеют температуруозастывания в пределах (-21) - (-23) 0и нефтевытесняющую способность 70803 от остаточной нефти.Подтверждением правилЬности. подобранных условий получения добавкислужат данные по свойствам опытныхпартий, представленные в табл. 3и 4,Добавки имеют температуру застывания (-20) - (-24) С и нефтевытесняющую способность 66-77 Х от остаточнойнефти .(табл. 4).Таким...

Номер патента: 1497243

Опубликовано: 30.07.1989

Авторы: Казаков, Колбасин, Малешкин, Рапопорт, Руднев, Рыбаков

МПК: C21D 11/00

Метки: автоматической, заготовок, загрузки, крупногабаритных

...3 и всех заготовок.При достижении толкателем 3 фотодатчика 7 открывается луч от источни ка света на фотоприемник, замыкаетсянормально замкнутый контакт блока 15 реле в цепи задатчика 17 и блока 19 регулирования. Напряжение от задатчика 17 не поступает на вход этого 15 блока, так как контакт блока 16 релеразомкнут в этой цепи.При контакте толкателя 3 с конечным выключателем 4 размыкается контакт блока 16 реле в цепи задатчика 20 18 и блока 20 суммирования, а в цепизадатчика 17 и блока 19 регулирования замыкается, В результате на выходе блока 20 суммирования появляется максимальный сигнал, поступающий 25 на вход блока 13 управления тиристорного преобразователя, обеспечивая максимальную скорость перемещения толкателя 3. При достижении...

Номер патента: 1497235

Опубликовано: 30.07.1989

Авторы: Дмитриев, Дубиня, Казаков, Максимов, Подгайский, Хвостиков

МПК: C21D 1/02

Метки: листового, охлаждения, проката

...проката. Цель изобретения - расширение технологических возможностейрегулирования процесса охлаждения поширине места. Устройство выполненов виде цилиндрического корпуса с отверстиями и подвижным запорным органом в виде соосной с корпусом трубыс продольной прорезью. Эта прорезьвыполнена криволинейной с радиусомкривизны, определяемым по Формуле.Устройство обеспечивает более гибкоеи оперативное регулирование процесса охлаждения 1 ил.3 14972352 в корпусе 1 от его середины к концам, а при повороте в обратную сторону перекрываются отверстия от концов корпуса к его середине. Таким образом обеспечивается воэможность регулирования интенсивности охлаждения по ширине листа 4 в широких пределах. Интенсивность охлаждения может быть увеличена...

Номер патента: 1496762

Опубликовано: 30.07.1989

Авторы: Игнатович, Казаков, Певзнер

МПК: A45B 25/00

Метки: зонт

...положении средство 5 для фиксации трубок стержня в открытом положении (фиг. 3 и 4) выполнено в виде насадки 22, жестко соединенной с концом трубки 2 стержня 1 и взаимодействующей с поверхностью 23 трубки 3 стержня 1, ГРи этом в насадке 22 выполнено отверстие 24, в котором установлены подпружиненные пружиной 25 шарики 26, взаимодействующие с кольцевой вы- штамповкой (канавкой) 27 выполнен 7ной на трубке 3 стержня 1. Насадка 22 (Фиг.5) выполнена в виде трех62 514967 соосных цилиндров разного диаметра(рабочего цилиндра 28, направляющего цилиндра 29 и посадочной цилиндрической части 30. На поверхности рабочего цилиндра 29 равномерного по5 окружности выполнены зубья, состоящие по высоте из двух участков, один из которых имеет форму...

Номер патента: 1495224

Опубликовано: 23.07.1989

Авторы: Бланкенберг, Казаков

МПК: B65B 69/00

Метки: материалом, мешков, растаривания, сыпучим

...27, в конце - подпружиненной решеткой 28, а сверху и снизу - направляющими ребрами 29. Наполненные мешки находятся в кассете 30,Устройство работает следующим образом,При перемещении каретки 4 к ротору 6 горизонтальные элементы 11 своими выступами 12 выталкивают мешок с сыпучим материалом из нижней части кассеты 30 и перемещают его в зону 8 вскрытия. В процессе перемещения мешок получает обжатие с боковых сторон и сверху, проходя между вертикальными 2 и горизонтальным 3 обжимными валками. В результате этого происходит смещение слоев материала один относительно другого и разрыхление его. После выхода переднего тор. ца мешка из-под горизонтального валка 3 происходит принудительный поворот подпружиненных упоров 25 вверх и нанизывание мешка...

Номер патента: 1493845

Опубликовано: 15.07.1989

Авторы: Данилов, Казаков, Яненков

МПК: F16K 31/126

Метки: вакуумный, затвор

...13, имеющий нительный выступ 14. В корпус положен распределительный кла управляемый электромагнитной кой 16, попеременно соединяющ странство между запорным орга и стержнем 2 с атмосферой и с ходным каналом 3Устройство работает следую Включается злектрома тушка 16, пространство ничивающим объемом внут органа 4 стержнем 2 и э горным органом сообщено вакуумный затвор открыт откачка газовой среды чО 15 20 25 рованный по всей поверхности ограничитель 8, а именно через его верхнююи нижнюю части 9 и 10. После отключения электромагнитной катушки 16(которое происходит при определенномдавлении в рабочем объеме) распределительный клапан 15 запирает отверстие, сообщающее пространство междузапорным органом 4 и стержнем 2 сканалом 3 и указанное...

Номер патента: 1493776

Опубликовано: 15.07.1989

Авторы: Ашимов, Джумабаев, Интемиров, Казаков, Мельников

МПК: E21B 49/00

Метки: бетон, границы, руда-закладочный

...эпектродшдсцгчегкиеили пьезоэлектрические реобразовдтепи, позволяющие осуществлять приемакустических колеблшй цл частотахдо 2000 Гц и более. Выводи от сейгмодлтчгкл выводятся к измерительно 1 у прибору ч которьш должен иметьспособность изменять полосу пропускаемых чдстот лирмер иметь набор полосових сэильтров. В рс",еСсе буреярабочГй наблюдает зд цоклсэлцияли прибора, Когда рибор пс клэьздет паде 1 це ц:т г 1 ссцвцости си цала до нуляши до це:значите:и,ного уровня иумов буршьцк прекращает бурение.Дзя осуеспения способа опреде.с цпя грацц руда - заклало 1 ий бетонво 3 6 жддн) Г1 егис рирунэ Г ц с, лидируют акустические колебшя, рц .этом оспедцие зозбуждают уаром буэОзо 1 ко 1 эоцки 0 забой сквлжци, гистрируют упругие колеблши в диапазоне...

Номер патента: 1493547

Опубликовано: 15.07.1989

Авторы: Вихров, Казаков, Румянцев, Чечин

МПК: B65B 25/04

Метки: плодов, укладки

...ул. Гагарина, 101 Изобретение относится к устройствЙм для укладки в тару или кузов т анспортного средства легкоповрежд емых плодов, например арбузов, и манжет быть использовано в уборочных мбшинах для бахчеводства.Цель изобретения - упрощение конструкциии, снижение повреждения плодов и обеспечение укладки плодов раз личных размеров путем оптимизации р жима гашения скорости последних.На чертеже представлено устройств 1 для укладки плодов.Устройство для укладки плодов со д ржит подающий транспортер 1, на р згрузочном конце которого подвешен силовая рамка 2 и гаситель,выполненный в виде расположенных один под д угим вогнутых лотков 3 и 4, одна . 20 с орона каЖдого иэ которых закреплена на рамке 2 жестко, а другая - при пмощи гибких...

Номер патента: 1491860

Опубликовано: 07.07.1989

Авторы: Вакулина, Казаков, Киричек, Пекарский

МПК: C04B 40/00

Метки: бетонной, приготовления, смеси

...технологического бюро Главсанпрома(56) Авторское свид11 р 791683, кл, С 04 Изобретение относится к промышленности строительных материалов,к технологии получения бетонных иэделий.Целью изобретения является повышение прочности бетона на сжатие,,1 ля приготовления бетонной смесииспользуют компоненты, кг: цемент0,58, песок для строительных работс коэФФициентом крупности (модулькрупности 11 К) 1,5 0,58; щебень изестественного камня Фргэкции 5 мм 40 Ерфракции 10 мм 60 Х 1,4; химическаядобавка - кристаллическая соль К БО,измельченная до крупности 120 мкм,0,0058, вода 0,23,оЦемент нагревают при 300 С в течение 1,0 ч, а затем охлаждают ца воздухе до 60 С со скоростью 120 С в1 ч. Полученную температуру 60 Спостоянно поддерживают, включая...

Номер патента: 1491777

Опубликовано: 07.07.1989

Авторы: Кабинетов, Казаков

МПК: B65G 25/04

Метки: грузов, перемещения

...посажена на приливыостовов 6 тележки 3.Остовы 6 жестко прикреплены косям 7, на которых установлены опорные колеса 8 с ребордами, посаженные, 25на подшипники 9На тележке 3 смонтирована педаль10 в виде шарнирно закрепленного наплатформе 4 двуплечего рычага. Дляперемещения тележки 3 имеется вертикально замкнутый гибкий тяговый орган11, расположенные на тележке 3 поддерживающие ролики 12 для вертикальнозамкнутого гибкого тягового органа11 и привод последнего, По разныестороны от верхней и нижней ветвейвертикально замкнутого гибкого тягового органа 11 с воэможностью взаимодействия с ним попарно с поддерживающими роликами 12 установлены 40прижимные ролики 13, каждый из которых связан с соответствующим плечомдвуплечего рычага посредством...

Номер патента: 1489882

Опубликовано: 30.06.1989

Авторы: Казаков, Киняйкина, Лучников

МПК: B21D 5/02

Метки: заготовки, поддержания, процессе

...наконце валика 34 шкив 35. На шкиве 35своей средней частью закреплена посредством планки 36 гибкая тяга 37, 1489882пружины 38 недостаточна, чтобы повернуть шкив 35 с валиком 34 и эксцентриком 33 и переместить нижний рычаг 11 вверх .Одновременно с касанием пуансоном 16 заготовки 40 происходит каса. ние упором 15 толкателя 13 При сгибании заготовки 40 под действием пуансона 16 происходит одновременное перемещение вниз толкателя 13 под действием упора 15. Толкатель поворачивает верхний рычаг 12 и поднимает Г-образную стойку 8. Вместе со стойкой поднимаются опоры 5, вал 4 и 15 трубчатый элемент 1, который одновременно поворачивается под действием тяги 22 и поворотного кронштейна 3. При этом тяга 22 с роликом 23 работает как известная...

Номер патента: 1484313

Опубликовано: 07.06.1989

Авторы: Казаков, Коптева, Магопец, Мартыненко, Подковский, Сухачев, Фоменко, Цепа

МПК: A01C 7/04

Метки: аппарат, высевающий, ленту, посева

...ленту, содержащий раму, бобину с лентой, пленкоукладчик, бункер с семенами, колесо, перфорирующее пленку, и устройство для транспортирования семян в почву, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и снижения металлоемкости, высевающий аппарат снабжен дополнительным перфорационным катком предварительной перфорации и высевающим цилиндром, с выпуклой стороны которого расположена вакуумная камера, причем каток предВарительной перфорации установлен с вогнутой стороны высевающего цилиндра.2. Аппарат по.п, 1, о т л и ч аю щ и й с я тем, что, с целью синхронизации вращения, перфорационные катки соединены цепной передачей.3г Составитель А. НовикоРедактор Г.Волкова Техред М. Дидык орректор С.Ыекма раж 621 аказ...

Номер патента: 1484310

Опубликовано: 07.06.1989

Авторы: Казаков, Костенберг, Никитина

МПК: A01C 1/06

Метки: дражирования, пшеницы, семян, состав

...посеву,Целью изобретения является повы - шение урожайности пшеницы.П,р и м е р. Семена пшеницы фракционируют по массе и помещают в емкость для дражирования. Туда же загружают шлам продуктов термофильного метанового брожения навоза и воду в количестве соответственно 98,0-98,57. и 1,5-2,0% от массы семян. Расход дражировочной смеси составляет О, 1- 0,7 кг на 1 кг семян.Емкость с семенами и дражировочной смесью вращают до тех пор, пока семена не покроются оболочкой, составляющей 10-707 от веса семян. Затем драже извлекают и подвергают сушкеопри 20-70 С в течение 0,1-96 ч.Высушенные семена высаживают в песок и выдерживают в течение 10 дней при 23-25 С, влажности воздуха 60(57) Изобретение относитс му хозяйству, в частности водству, и может...

Номер патента: 1483588

Опубликовано: 30.05.1989

Авторы: Казаков, Смирнов, Якунин

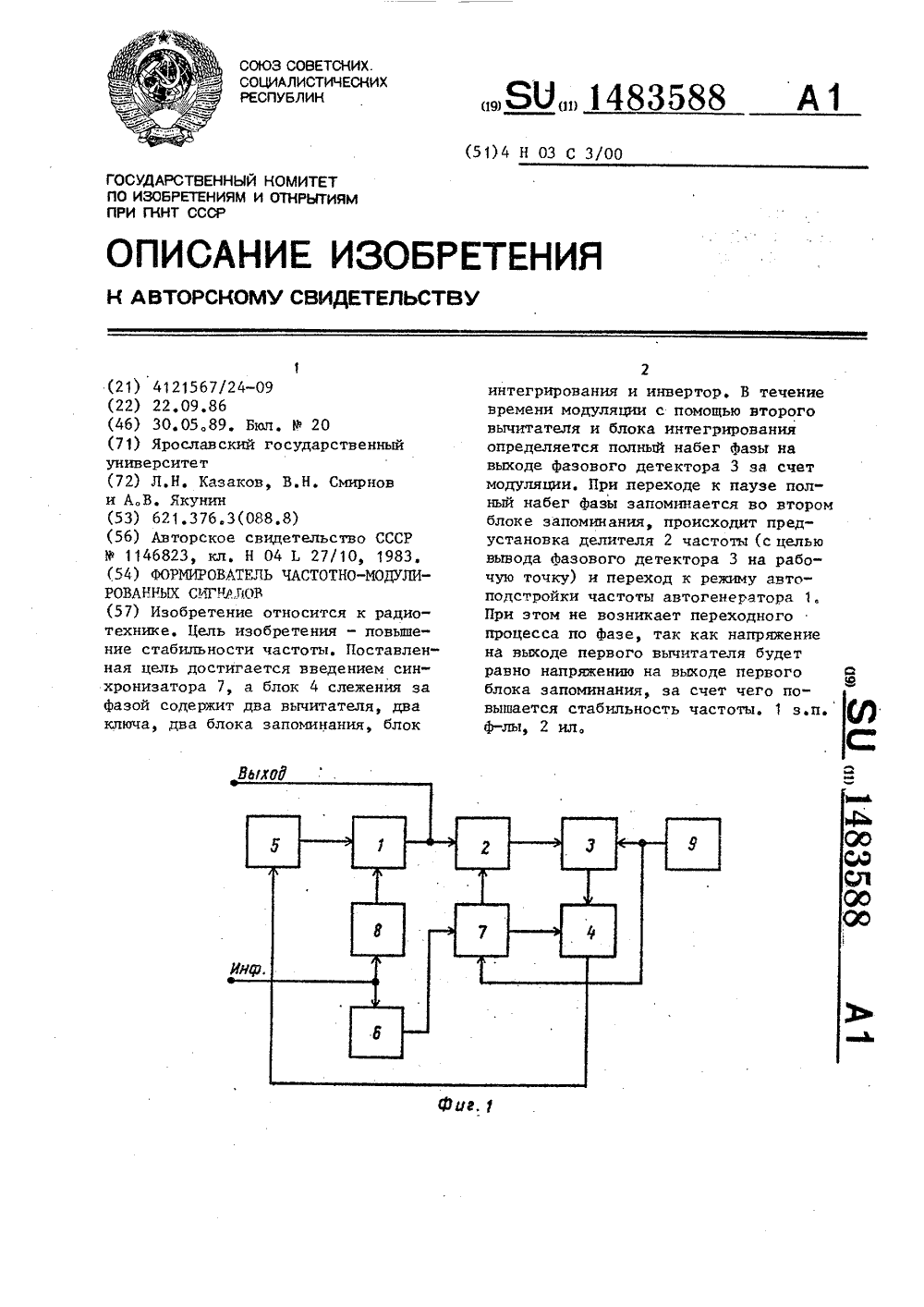

МПК: H03C 3/00

Метки: сигналов, формирователь, частотно-модулированных

...с выхода фазового детектора 3 через вычитатель 10, ключ 11 и блок 12 запоминания блока 4 подается на управляющий55элемент 5, с помощью которого изменяется частота автогенератора 1 иосуществляется ее подстройка до величины 1 = ИГгде И - коэффициент деления делителя 2 частоты; Г 0 - частота колебаний эталонного генератора 9.По окончании паузы на выходе амплитудного селектора 6 появится низкий потенциал, который вызовет высокий потенциал на выходе синхронизатора 7, что, в свою очередь, приведет к закрыванию ключа 11 блока 4, запоминанию в блоке 12 запоминания напряжения подстройки автогенератора 1 и открыванию ключа 15Блок 4 перейдет в режим слежения, за набегом Фазы за счет изменения частоты автогенератора 1 при частотной...

Номер патента: 1483563

Опубликовано: 30.05.1989

Автор: Казаков

МПК: H02K 41/03

Метки: двигатель, линейный, электромагнитный

..."Патент", г.ужгород, ул. Гагарина, 101 Двигатель состоит из электромагнита 1 с магнитопроводом 2 и обмоткой 3 возбуждения. Якорь 4 электромагнита посредством основного и дополнительного стержней 5 и 6 жестко соединен соответственно с фланцем 7 и ограничителем 8 перемещения, при этом дополнительный стержень 6 проходит сквозь отверстие магнитопровода 2, Между корпусом электромагнита 1 и фланцем 7 размещена пружина 9 сжатия. Электромагнит 1 и фланец 7 имеют стопорные элементы (собачки 10, подпружиненные пружинами 11 и взаимодействующие супорами 12 направляющих 13. Фланец 7 посредством тяги 14 связан с нагрузкой Гд двигателя,Двигатель работает следующим об,разом.При включении обмотки 3 электромагнита 1 якорь 4 под действием...

Номер патента: 1483537

Опубликовано: 30.05.1989

Авторы: Казаков, Крячков, Романенко

МПК: H01R 43/12

Метки: машин, притирки, щеток, электрических

...камеры 1, установленной на верхней части плиты 2 сварной станины 3, Габариты камеры определяются габаритами щеточного щи та 4 и длиной крепежных шпилек электрической машины, По оси камеры жестко укреплена полая стойка 5. Внутри стойки установлены два уплотнения 6 и два шарикоподшипника 7, в которых 25 вращается приводной вал 8 со сменным барабаном 9 от привода 10. Крышка 11 с отверстиями 12 сменная, плотно закрывает камеру с помощью уплотнительного кольца 13, 30 На верхнюю часть крышки устанавливается собранный узел (щит) с притираемыми щетками 14 на установочном диаметре А с упором в торец Б. 35Устройство работает следующим образом,На приводной вал 8,вращающийся внутри стойки 5 на шарикоподшипниках 7, защищенных двумя...

Номер патента: 1483206

Опубликовано: 30.05.1989

Авторы: Казаков, Лямин, Морозевич, Чернявский, Шахманов, Шульженко

МПК: F25B 9/02

Метки: вихревая, труба

...состоянии (фиг,1), при котором площадь поверхности теплоизлучения с горячего конца минимальна (гофрированный конец сжат), вихревая труба функционирует на расчетном режиме: газ высокого давления закручивается в улитке 1, поступает через сопловой ввод 2 и разделяется на горячий и холодный потоки, Горячий поток отводится через гофрированный горячий конец, а холодный поток через диафрагму 3, Если в процессе эксплуатации начнет возрастать температура горячего конца (температура горячего потока) и превысит заданную величину, то теплоотдающая поверхность горячего конца начнет азвиваться, причем не по всей длине, а начиная с менее материалоемкого и наиболее тон. кого по толщине стенки выходного сечения вихревой трубы. Произойдет это за счет...

Номер патента: 1482786

Опубликовано: 30.05.1989

Авторы: Казаков, Кузнецов

МПК: B25B 29/02

Метки: соединения, стягивающим, элементом

...После этого устанавливают силовой механизм, рычаги 10 и 11 которого своими зацепами 13 должны 45 зайти в пазы 8 и 9, Вращением.ходового винта 19 перемещают гайки 17 и 18 навстречу друг другу. При этом рычаги 10 и 11 поворачивают втулки 4 и 5 друг относительно друга и распираются между гайкой 2 и деталью стыка, упруго растягивая стягивающий элемент 1, Затем силовой механизм снимают с втулок 4 и 5, предварительно ослабив натяжение ходового винта 19.Формула изобретенияУстройство для соединения деталей стягивающим элементом, содержащее силовой механизм, две коаксиально расположенные втулки, на одной из которых выполнен торцовый цилиндрический выступ с резьбой, а во второй выполнена охватывающая выступ проточка с резьбой, образующая с...

Номер патента: 1482632

Опубликовано: 30.05.1989

Авторы: Казаков, Краснопер, Ляшенко, Христофоров

МПК: A01K 61/00

Метки: заданного, кожи, лососевых, ограничения, подсчета, пятен-фенов, размера, рыб, теле, участка

...перемещения по прорези 1 О, кронштейна 11, неподвижно соединенного с осью 8 и шаблоном 12, образованным взаимно перпендикулярными линейками 13 со шкалами 14 и 15 и визирами 16 и 17, закрепленными на линейках 13 с возможностью перемещения один относительно другого и относительно линеек 13 для образования окна прямоугольной формы и регулируемых размеров, для чего визиры 16 и 17 снабжены указателями 18 и 19, пазами 20 и 21, ручкой-фиксатором 22 и стрелкой-указателем 23, конец которой лежит в вертикальной плоскости внутреннего угла, образованного линейками 13 и обращенного к шкале 15.Благодаря свободному перемещению оси 8 шаблона 12 по прорези 1 О дугообразного элемента 7 и возможности поворота элемента 7 в вертикальной плоскости вместе...

Номер патента: 1482631

Опубликовано: 30.05.1989

Авторы: Казаков, Ляшенко

МПК: A01K 61/00

Метки: лососевых, определении, оценки, подсчета, популяций, пятен-фенов, рыб, фенетической

...вдоль боковой линии так, чтобы начало его приходилось на начало спинного плавника, На каждой особи через окно каждого из трех шаблонов поочередно подсчитывают количество пятен-фенов.Результаты подсчета, среднее значе ние количества пятен для всех 20 особейпри каждом из использованных шаблонов, ошибка среднего и величина вариации этого числа приведены в табл. 2. Как видно из этой таблицы, при размерах выделенного участка меньше заявленного, коэффициент вариации числа подсчитанных пятен-фенов достигает 26,9 Я. В то же время при оптимальных размерах участка эта величина снижается до 18,9 Я. Дальнейшее увеличение размера участка не дает статис тически достоверного улучшения точности,хотя при этом объем подсчета возрастает.Пример 2....

Номер патента: 1481391

Опубликовано: 23.05.1989

Авторы: Казаков, Мельник

МПК: E21B 47/10

Метки: бурового, раствора, скорости, фильтрации

...16 требуемые давления в автоклаве 1, камере1391 10 15 20 25 30 35 45 50 55 з 148 2 гидрообжима и уровень противодавления. Уровень противодавления задают редукционным клапаном 23. После этого, включают электропечь 7 и электропривод 5. Терморегулятором 8 задают необходимую по условиям эксперимента температуру. После прогрева автоклава до заданного значения температуры, убедившись по показаниям манометров 17-19, что значения давлений соответствуют условиям эксперимента, открывают вентиль 22. Открыв вентиль 13 и следя за показаниями манометра 17, поддерживают гидропрессом 16 давление в автоклаве 1 постоянным.Фильтрат через штуцер 29 поступает в преобразователь 24 и вытесняет конденсаторное масло 27 в объем между обкладками конденсатора 28,...

Номер патента: 1481349

Опубликовано: 23.05.1989

Авторы: Казаков, Казакова

МПК: E04B 1/343

Метки: блок-пакет, складываемый, строительный

...поворота и складывания. Побоковым граням стыкуемые ограждающиепанели имеют взаимодействующие петлипроушины, фиксирующие панели междусобой болтами или чеками, С наружнойстороны установлены нащельники.Сборку сооружений из складываемыхблок-пакетов осуществляют следующимобразом.Первый блок-пакет укладывают наподготовленное основание и его нижние ограждающие панели 2 образуют полсооружения, а верхние панели 2 раскрывают, поднимают и удерживают ввертикальном (или слегка наклонном)положении. Второй блок-пакет монтируют на первый с разворотом в планетак, что его нижние ограждающие панели 2 в раскрытом состоянии входятмежду двумя верхними ограждающимипанелями 2 первого блок-пакета и,наоборот, при этом шипы 4, находящиеся в вершинах треугольных...

Номер патента: 1480107

Опубликовано: 15.05.1989

Авторы: Булгаков, Казаков, Камалов, Сафин

МПК: H03K 5/153

Метки: амплитудных, временной, изменений, сигнала, фиксации

...лообразной форме, где участки наибольших изгибов кривой напряжения фиксируются сериями выходных импульсов с частотой следования, задавае,мой ГИ 12.45Большинство контролируемых сигналов, отвечающих каким-либо физическим процессам, имеют участки подъема с той или иной крутизной изменения напряжения, участок стационарного ре 50 жима со значительно меньшей относительной крутизной изменения напряжения и участок спада с той или иной относительно большой крутизной изменения напряжения. Дифференциатор 7, компаратор 15, ИОН 16 и БВАЗ 17 осу 55 ществляют контроль величины крутизны изменений контролируемого напряжения. Напряжение первой производной от дифференциатора 7 независимо от полярности преобразуется в БВАЗ 17 в напряжение одной полярности...

Номер патента: 1479778

Опубликовано: 15.05.1989

Авторы: Артемов, Казаков, Кузнецов, Ларионов, Сосипатов

МПК: F16K 31/02

Метки: переключатель, потоков, электромагнитный

...6 и выключенном электро - магните 5 ферромагнитная жидкость 9 под действием магнитного поля размещается в том участке магистралей 1 и 2, который лежит внутри электро - магнита 6. При этом в магистрали 2 40 . движение рабочей жидкости 10 прекращается, так как ферромагнитная жидкость 9 заполняет собой весь кольцевой зазор между магистралями 1 и 2. Одновременно с этим в магистрали 2 45 ферромагнитная жидкость 9 под действием магнитного поля электромагнита 6 располагается в кармане 4, остав - ляя цилиндрический канал диаметром Й, по которому свободно течет рабочая жидкость 10.Для переключения электромагнитного переключателя потока необходимо одновременно подать напряжение на электромагнит 5 и обесточить электромагнит б. При этом...
