Казаков

Номер патента: 248065

Опубликовано: 01.01.1969

Авторы: Институт, Казаков, Новицкий, Соболевский, Электрометрии

МПК: G01R 27/02

Метки: двухполюсников, нерезонансных, параметров, пассивных, трехэлементных

...Ра, Рз, определяют соответственно по знао ЧЕНШО КОМПЕНСИруищЕГО СИГНаЛа А 32 И ПО значени 1 о составляющих разностного сигнала А - А,На чертеяе показана принципиальная схема устройства, реалазующего предлояенный способ.К выходу источника 1 с э. д. с. Еподсое динен трансформатор 2 с обмотками 3 - 7, имеющими соответственно число витков п, - и;. С помощью этого трансформатора комплексная проводимость исследуемого двухполюсника 8, включающего в себя прово димости 9, 10 и 11 с номинальными значения- МИ д 1, д И Сз, И ОбраэцОВЫЕ ПрОВОдИМОСтИ 12 - 15 с номинальными значениями 4, дв, дв и С-, преобразуются соответственно в сигналы. 45 А - 1 - "в д+ Пз+. Д 2 10 СЗ50сЕ,п, к 1: 1 к - Я 4 ПзоЕопв Ак 2 - 1 к 2 - Й 5 355 ос Акв: 1 кЗ Еоп 41 1 дв 1...

Номер патента: 247101

Опубликовано: 01.01.1969

Авторы: Васильев, Гнездилов, Голосинский, Данилов, Институт, Казаков, Побегайло, Праздников

МПК: B65G 15/46

Метки: канатно-пластинчатого, конвейера, несущее, полотно

...поворот опорных башмаков относительно пластин. На фиг. 1 показан участок полотна, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг, 3 - пластина, вид сбоку; на фиг. 4 - то же, вид сверху.Несущее полотно состоит из отдельных одинаковых пластин (лотков) 1. Каждая пластина имеет днище 2, две боковые стенки 3, фигурные накладки 4, в которых имеются круглые отверстия, и две накладки 5 с вертикально расположенными овальными отверстиями. Вырезы в боковых стенках вокруг накладок б предназначены для днища следующей пластины,Пластины соединяются друг с другом припомощи соединительных осей б, на концы которых надеты башмаки 7, имеющие ступицы В с фигурными вырезами,5 Башмаки свободно лежат на канатах и закреплены на осях б стопорами 9.Таким...

Номер патента: 247097

Опубликовано: 01.01.1969

Авторы: Казаков, Фомин, Чжан

МПК: B65B 23/22, B65B 47/00

Метки: автомат, ампул, коробок, упаковки

...роликами механизма 2 протягивания. При этом лента проходит через механизм 5 нанесения клея, где на нее накладывается слой клея, рицовочные ролики 10 механизма 3 образуют на ленте линии будущих сгибов коробки, а маркировочные ролики 11 наносят на коробку паспортные данные в виде рельефного оттиска. Одновременно этим с бобины 12 тянущими роликами меха низма протягивания подается вторая узкаякартонная лента для изготовления гофриро.ванного вкладыша, Пройдя петлевое устройство 13, лента попадает в механизм б формования, состоящий из формующей звездочки 14, 20 формующего транспортера 1 б и транспортера1 б с гладкой транспортерной лентой.Образование гофрированной ленты осуществляется путем вдавливания гладкой ленты зубьями формующей...

Номер патента: 245904

Опубликовано: 01.01.1969

Авторы: Институт, Казаков, Панков, Электрометрии

МПК: G01R 17/10, G01R 27/26

Метки: индуктивности, катушек, мост, параметров, переменного, цифровой

...7 и 8 компаратора б, между обмотками 11 - 18 вспомогательного компаратора 10 при использовании усилителя с большим коэффициентом усиления и при включении обмотки 12 таким образом, чтобы усилитель 14 по отношению ко входу был охвачен глубокой отрицательной обратной связью, 30 магнитный поток,в сердечнике компарато245904 о1д =, л 1 х = ЙЛаСо фгиР ау Составитель Л. Айрапетов" едактор Гофман Текрсд Л. Я. Левина Корректоры: В. Петрова и Е, ЛасточкинаЗаказ 27472 Тирагк 480ЦНИИПИ Комитета по делам изобретений иоткрытий при Совете МиниМоскьа, Центр, пр. Серова, д. 4 одписно ов ССС Типография, пр. Сапунова, 2 ра 10 будет всегда близким к нулю, и условияравновесия моста будут иметь вид: где Рт, Р 2, Ро - номинальные значения сопротивлений 1 б - 17...

Номер патента: 243378

Опубликовано: 01.01.1969

Авторы: Волоценко, Казаков, Кричевер, Лебенсон, Специальное

МПК: B23Q 3/155

Метки: выталкивания, инструмента

...пружиной 15. Цилиндры 9 и 13 расположены на одной оси с гильзой 1 б коробки скоростей и шпинделем 17,В центральном отверстии гильзы 1 б смонтирован стержень 18, нижний конец которогоопирается на верхний торец толкателя 19, расположенного в расточке шпинделя 17, находящегося в верхнем положении под действиемпружины 20,При этом между толкателем 19 и инструментом 21 имеется зазор, зависящий от размеров шпиндельного конуса и инструмента, степени износа посадочных мест и т. д, Цилиндр9 связан каналом 22 с цилиндром 13 и трубопроводом 23 с бачком 24, который наполняется маслом от системы смазки станка.При повороте рукоятки 8 масло, вытесняемое из цилиндра 2 поступасг и цилиндр 9 идавит на шток 10 и золотник 12.Первоначально поджатый...

Номер патента: 242231

Опубликовано: 01.01.1969

Авторы: Болдов, Гусев, Казаков

МПК: G11C 13/00

Метки: памяти

...предлагается включать последовательно в контур конденсатор с параллельно подсоединенным ключом, вход которого связан с выходом одновибраторов. Вход каждого одновибратора подключен к выходу одной из схем совпадения, причем один из входов каждой схемы совпадения соединен с шиной подачи запоминаемого сигнала. Другой вход схемы совпадения подсоединен к выходу синхронизатора. Последний подключен к источнику переменного напряжения. На фпг. 1 изображена схема описываемогоустройства; на фиг. 2 - зависимость выходного напряжения емкости от напряжения источника э. д, с.; на фиг, 3 - зависимость напряжения источника э. д. с. от времени.Предлагаемое устройство памяти состоит изисточника э. д. с. 1, нелинейной индуктивности 2, линейной...

Номер патента: 241937

Опубликовано: 01.01.1969

Авторы: Казаков, Ногинский, Полищук, Рабинов, Рабинович, Севастопольский, Шерешевский, Ямпольский

МПК: B23Q 7/00

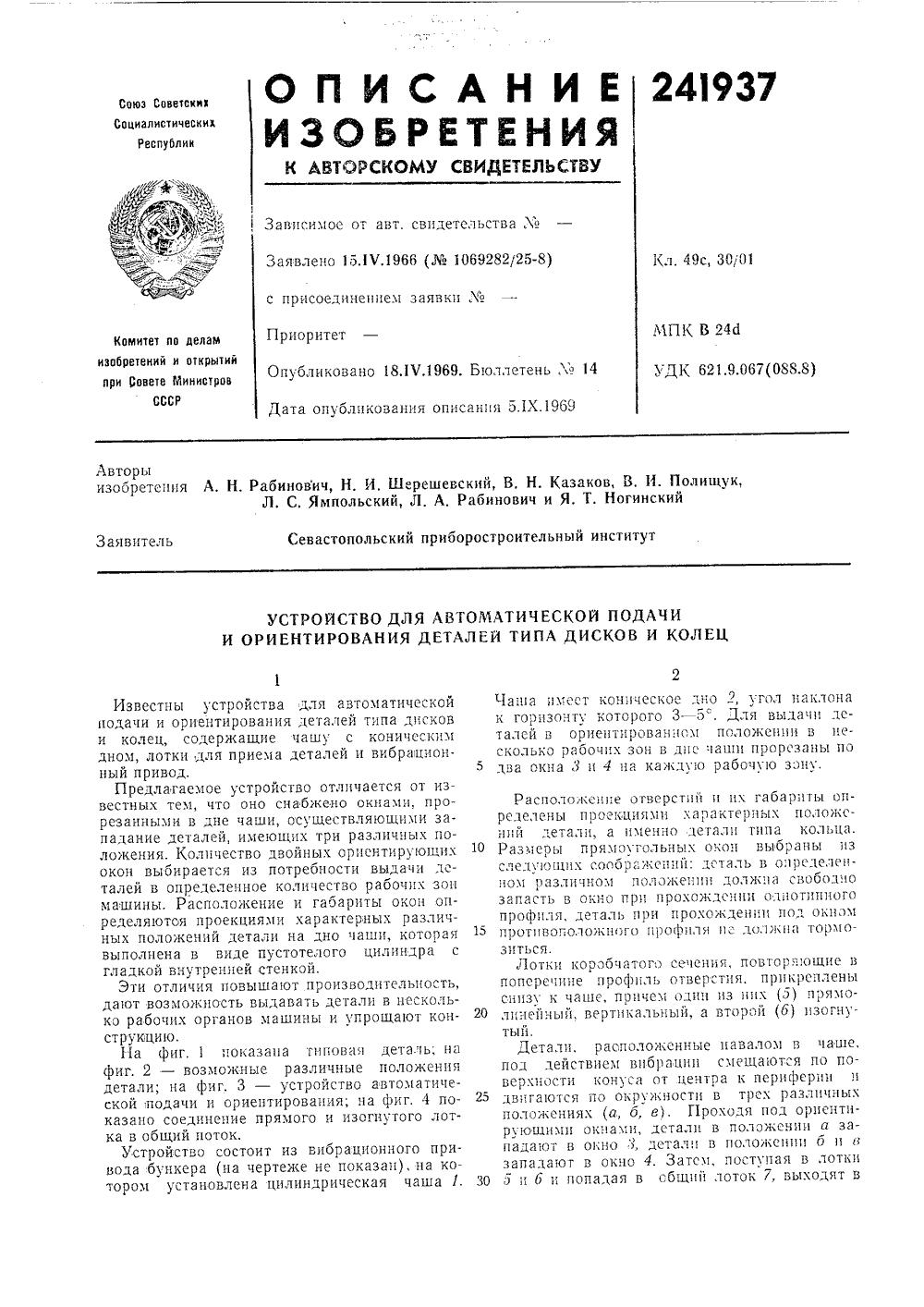

Метки: автоматической, дисков, колец, ориентирования, подачи, типа

...стенкой.Эти отличия повышают производительность, дают возможность выдавать детали в несколько рабочих органов машины и упрощают кон струкцию.11 а фиг. 1 показана типовая деталь; ца фиг. 2 - возможные различные положения детали; ца фиг. 3 - устройство автоматической подачи и ориентирования; на фиг, 4 по казацо соединение прямого и изогнутого лотка в общий поток.Устройство состоит из вибрационного привода бункера (на чертеже не показан), на котором установлена цилиндрическая чаша 1. 30 Расположение отверстии ц цх габар:5 ты определены п 1 зоскция 5 ц характерных положсьп 5 й летали, а именно летали типа кольца. Размеры прямоугольных окон выбраны цз слелующцх соображении: лсталь в оцрелелеццом различном положении должна свободо...

Номер патента: 241605

Опубликовано: 01.01.1969

Авторы: Зайцев, Казаков, Павлыш, Чуквинский

МПК: F23N 1/02, G05D 7/06

Метки: котел, подачи, прямоточный, топлива

...изобретения - повысить качество и надежность регулирования, Это достигается тем, что на регулятор подают дополнительный исчезающий. импульс по расходу пара в промежуточной точке парового тракта.На чертеже представлена схема регулирования, поясняющая предложенный насос.На регулятор 1 топлива подают импульс 2 по температуре пара в промежуточной точке пароводяного тракта, исчезающий импульс 3 по расходу пара в промежуточной точке тракта 4 с демпфирующим звеном 5, учитывающим влияние регулирующих клапанов б на этот импульс и динамически преобразованное задание 7 по нагрузке котла 8. Регулятор топлива воздействует на регулирующий орган 9 подачи топлива в котел.Видимый расход пара в ранней части устойчивого перегрева зависит от...

Номер патента: 241562

Опубликовано: 01.01.1969

Авторы: Гор, Казаков

МПК: B23K 11/02

Метки: выводов, ламп, сварки, трехзвеньевых

...Для подачи среднего звена служит рычаг 6 с зажимом, установленный в кронштейне симметрично боковым рычагам 2.Подача водорода в момент сварки к двум горелкам, смонтированным между боковыми рычагами 2, осуществляется с помощью электроламп. Для защиты глаз от резкого света имеются щитки (на чертеже не показаны). С внешней стороны боковых рычагов установлены концевые выключатели 7. 15 При включешш пакетным выключателемэлектрической сети электромагниты 4 отводят в стороны боковые рычаги 2 с зажимами 8 до упора. Средний подвижный рычаг 6 с зажимом, отведенный на себя рычагом 9, заби рает с полки кассеты среднее звено и обратным движением подается вперед до упора в одну лшппо с боковыми зажимами 8. В левый зажим вкладывается внутреннее звено,...

Номер патента: 241531

Опубликовано: 01.01.1969

Авторы: Институт, Казаков, Панков, Электрометрии

МПК: G01R 17/02

Метки: индуктивно, мост, плечами, связанными

...входам 7 фазочувствительных детекторов, Токовый вход указателя б равновесия подключен к выход ной обмотке 14 индуктивного компаратора токов. Образцовая мера 4 подключена к обмотке 15 с числом витков гг трансформатора напряжения, входная обмотка 1 б которого соединена с выходом источника напряжения 1, и к 25 обмотке 17 с числом витков гг компаратора то241531 ходу 13 и указателя равновесия с токовым входом и фазочувствительными детекторами, реагирующими на квадратурные составляощие тока в выходной обмотке компаратора относительно напрягкения на потенциальном выходе преобразователя, отсутствие сигнала небаланса на выходе одного из фазочувствительных детекторов соответствует равновесию моста по активной составляющей, а отсутствие сигнала...

Номер патента: 239208

Опубликовано: 01.01.1969

Авторы: Казаков, Коновалов, Шубеко

МПК: C10B 57/00

Метки: кокса, металлургического, формованного

...состав смесей входят 20 - 250/о буроугольного карбонизата (полукокса) из углей Березовского и Абанского месторождений Канско-Ачинского бассейна и 75 - 80% газового саяно-партизанского угля или 4055 о/о буроугольного карбонпзата и 45 - 60 о/, угля шахты Байдаевские уклоны (Кузбасс).Из указанных смесей была получена опытная партия кокса при следующих парамет рах технологических режимов: производительность по исходной смеси 160 кг/чис; расход коксового газа 58 - 67 мс/час; коэффициент избытка воздуха при сжигании коксового газа 1,2 - 1,5; давление перед вихревой камерой 10 130 в 1 мм вод, ст.; температура газа-теплоносителя при входе в вихревую камеру 525 в 5 С, в верхней части циклона 470 - 495 С, шнека выдерживания 415 - 440" С; время...

Номер патента: 238410

Опубликовано: 01.01.1969

Авторы: Казаков, Ордена, Подземных, Ухин

МПК: E02F 5/04

Метки: выработок, грунте, образования

...плитами, смонтированными на концах штоков.На фиг. 1 и 2 изоораженройство, общий вид и разр2 - устройство в процессе Ня раме 1 машины смонтированы на станция 2 и гидродомкрат 8 заглублени влечения устройства, содержащего сос раму 4 с секциями 5 и 6. К секции 5 с ной стороны прикреплены шнековые к 7, а с внутренней - силовые цилиндрШтоки 9 словых цилиндров 8 соеди секцией 6, на которой установлены д тельные силовые цилиндры 10. На штоков этих цилиндров смонтированы упорные плиты 11,Устройство, секция 5 которого соединенашарнирно с рамой 1, под действием гидродом 5 крата 3 поворачивается относительно оси рамы и принимает рабочее положение. Разряб О т к и т р а н ш е и 11 т 1) я н с и О 1т и р О в к а Г 1 т у н т я н 11поверхность Осу 1...

Номер патента: 238255

Опубликовано: 01.01.1969

Авторы: Всесоюзна, Гумбург, Казаков, Мелиорации, Томин

МПК: E02F 5/10

Метки: кабблеукладчику, орган, рабочий, трубоукладчику

...орган от известного отличается тем, что средняя часть ножа-стойки выполнена с острозаточенной режущей кромкой, перпендикулярной дну отрываемой траншеи.Это отличие позволяет снизить тяговое уси 1 н 1 ю аким,тьн ю асти, ожа- каль- бщчо Н зан нож.стойка. а ножа-стойки й 1, имеющей пклоненную под зависимости от ющей острозато рпендикулярную нижней 3, имею состоит из лоскую реутлом 35 - рода грунченную редну отрыщей остроа чертеже покаРежущая кром ктрех частей: верхне жущую кромку, на37 к горизонту, в та, средней 2, име жущую кромку, пе ваемой траншеи, и заточенную режущую кромку, отклоне назад по коду движения машины.Наклон нижней части 3 принимается т что позволяет уравновесить вертика, составляющую сил резания в верней т. е. Р=Р,. При...

Номер патента: 237428

Опубликовано: 01.01.1969

Авторы: Казаков, Новикова, Панюшкин, Стронгин, Хазен, Чулев, Швец, Шлыков

МПК: G01L 11/00

Метки: давления, датчик, электроразрядный

...рт. Пт. 5 тс ке представлено датчика. ощ и вид прсд 2 гк состоцТ из зСталлпе внутреннем отверстии ко золяппонная втулка 2 с ода 4, изготовленного, на й проволоки диалетро 5 о половицу наружной пс 1 навинчеиа метал.тичес щаяся вторым электродо виде полого цилиндра,Дат1, воленаэлектртиновоправупусаявляюная в ского кори 5 са торого установдержателем .3 пример, из пла 0,05 лг.зг. На веркностц коркая крышка 6, м и выполненвнутренняп ПОНастояцес изобретение относится к области контрольно-измерительной техники.Известные электроразрядные датчики давления, содержащие рабочую камеру и подсосдиненные к источнику высокого напряжения электроды, мекду которыми осуществляется импульсный иск 1 овой разряд, не обеспечивают возможности измерения малы.;...

Номер патента: 236664

Опубликовано: 01.01.1969

Авторы: Казаков, Максименко, Наумов

МПК: H01P 1/202

Метки: звено, свчб«, фильтра

...трубы Звено фультра С круглого волновода кой, внутри которо ская гантель, о целью уменьшенгя мянутой гантелц обращенных одв объем, ограничен:ь диэлектрической вт заполнен дцэлектрц состоящее из отрезка иэлектрической втул тановлена металличетотт 1 ееся тем, что, с абарцтов, концы упоолцены в виде двух другому стаканов, ч азаннымц стаканами, й и осью гантели,.ива его г й у улко ом. Известно, что при конструировании СВЧ- фильтров из набора звеньев применяется звено типа гантель, Однако существующая конструкция не позволяет добиться значительного уменьшения габаритов, что особенуо важно при конструировании малогабаритных приборов специального назначения.Предложенное устройство отличается тем, что в нем концы гантели выполнены в виде двух...

Номер патента: 236627

Опубликовано: 01.01.1969

Авторы: Ахмаметьев, Добров, Казаков, Соболевский, Титков

МПК: G01R 17/14

Метки: измеритель, квазиуравновешенный, комплексныхпараметров

...к выходу усилителя 13, два коммутатора 16 и 17, с помощью которых вход и выход усигНтел 5) 13 подключаются соответственно к трансформаторам сравиешгя токов и выводам комплексных обьсктов 18 и 19, коммутатор 20, подключающий к опорным вводам детекторов 14 и 15 обмотки 21 и 22 трансформаторов напряжения 2 и 3. Отсчетный прибор 23 подключен к обмотке 24 трансформатора напряжения 3, отсчетиый прибор 25,.как и ы известной схеме, - к ьчгходу фазочуыствительиого детектора 15. Источник 26 напряжения коммутационной частоты управляет работой коммутаторов 16, 17 и 20.Устройство работает следующим образом.В первый полупериод коммутации напряжение иа выходе усилителя зависит от параметров трансформаторов 2 и 6, комплексных объектов 7 и 18: ыо...

Номер патента: 235693

Опубликовано: 01.01.1969

Авторы: Гришко, Казаков, Маросин, Мартыненко, Осипенко, Патара, Юрин

МПК: E21D 13/02

Метки: выработок, пластам, пологим, проходки, тонким

...Савостьянов и Р, В, Юри И Заявите ПОСОБ ПРОХОДКИ ВЫРАБОТОК ПО ТОН ПОЛОГИМ ПЛАСТАМ емП реда етения изо Способ проходки выработок по тонкилогим пластам с раздельной выемкой у боковых пород, ог,гичаюисссссся тем, что, лью сокращения потерь полезного ископ 10 го и повышения темпов проходки на плсо слабымп вмещающими породами, пер чально проводят на всю длину выработ породе с анкерованием к кровле времен тавляемого угольного пласта, по мере вь 15 которого возводяг постоянную крепь,Известные способы проходки выработок с раздельной выемкой угля и породы на пластах со слабыми вмещающими породами пе обеспечивают высоких темпов проходки.Проходка выработок общим забоем связана с большими потерями угля, увеличением объема горной массы, выдаваемой на...

Номер патента: 235258

Опубликовано: 01.01.1969

Авторы: Вители, Казаков, Урусов, Шумицка

МПК: C03C 27/02

Метки: металла, соединения, стеклом

...размягчения стекла и сжимающем усилии до 1 кг,ллс-.Способ осуществляют следующим образом. 10 Детали из стекла и металла, контактирующие поверхности которых имеют шлифовальную или полированную сбезжиренную поверхность, помещают в вакуумную камеру (ост. гакуум 5 10 4), нагреваютдо температуры ни же температургя размягчения стекла, прижимают их друг к другу с усилием до 1 кг/лслс-, выдерживают при температуре спайки в течение 15 - 30 лтин, после чего охлаждают.Сжимающее усилие к металлу и стеклу пе рсдается от пдравлического прссса с по 2мощью герметичного сильфонного узла по схеме, предсгавленной на чертеже, где приняты следующие обозначения: 1 - вакуумная камера, 2 в верхн упорная плита, 3 в заготов стекла, 4 - заготовка металла, 5 -...

Номер патента: 234875

Опубликовано: 01.01.1969

Авторы: Аврашков, Казаков

МПК: B63H 23/04

Метки: движителя, привод, судового, угловой

...каждой из четырех5 ветвей крестовины поворотно насажен равноплсчий рычаг 9, имеющий на концах своик шарниры 10 и 11, которыми он связан с фланцами соответствующих приводных валов. 11 а про гцвоположцых концах приводных валов10 насажены конические пары 12 ц И, соединяющие цх с промежуточцымц вертикальными валами 14 ц 15, которые, в свою очередь, через конические пары 16 ц 17 соединяются сгребным валом 18,15 сывасмый при анчивастся коранцзма, внутри вина д. Через овины свободно валов 5. Другой На чертеие изображен вод.Ведущий вал 1 привода за пусом 2 уравнительного мех которого установлена кресто центральное отверстие 4 крест пропущен один из приводных Враценце от главного двигателя чрез ведущий вал 1 передается корпусу 2 уравнительного...

Номер патента: 234614

Опубликовано: 01.01.1969

Авторы: Атласов, Казаков, Матис, Островска, Центральное, Ямницкий

МПК: A61L 15/08

Метки: бинтов, гипсовой, изготовлении, ларлю, лассы, нанесения, неосыпающихся

...под фиксируемые гайками стойки 10 поддона, выполненные винтовыми, Такая конструкция устройства позволяет обеспечить непрерывность работы при использовании сшивной марлевой ленты, а также получить однородный слой гипса, 15На 1 ертеКе изобра;фкено предлагаемое стройство в двух проекциях с поперечным разрезом.Устройство содержит ванну 1, имеющую проушины 2, с помощью которых ванна уста навливается на винтовых стойках 3 неподвижного поддона 4. Зазор между ванной и поддоном регулируется стопорящимися гайками 5, навинченными на стойки.В нижней части ванны смонтирован ролик б, 25 закрепленный на приводном валу, вращаемом посредством шестерни 7. Г 1 риводной вал уста- нОВ.Ри В Опорах, схОитированнх на стенках ван 11 . При работе устройства...

Номер патента: 234508

Опубликовано: 01.01.1969

Авторы: Казаков, Новицкий, Соболевский

МПК: G01R 27/02, G01R 31/26

Метки: двухполюсников, нерезонансных, параметров, пассивных, трехэлементных

...реактивных составляющих сигнаАвлов Л в и в сразу же после приведения цевпи в первое квазиравновесие.В качестве примера рассмотрим работу измерителя параметров резистивно-емкостного двухполюсника.К выходу источника напряжения 1 рабочей частоты и подключен трансформатор напряжения 12, с помощью которого комплексная проводимость исследуемого двухполюсника и образцовая проводимость преобразуются соответственно в сигналы в, 1А=1=Е, - - о - , --- и1 1г .1 "СЗ 15 А =- = - Ев д20где Ео - э. д. с, источника 1- ток, протекающий в ветви сисследуемым двухполюсником; 251 - ток, протекающии в ветви собразцовой проводимостью,ии, иь а - количество витков обмоток13, 14 и 15 трансформаторанапряжения 12;30д - образцовая проводимость;Яи, Д 2 и,...

Номер патента: 234238

Опубликовано: 01.01.1969

Авторы: Аристархов, Всесоюзный, Казаков, Кузнецов, Мелиорации, Томин, Цейтлин, Чугин

МПК: E02B 11/02

Метки: бестраншейного, кабеле-укладчика, орган, рабочий, трубоили

...отличается тем, что вибратор выполнен с ударником, установленным на рычаге с возможностью перестановки вдоль последнего. Это позволяет регулировать режим колебаний в соответствии с требованиями, определяемыми свойствами грунтов. Кроме того, вибрационная режущая грань ножа соединена с последним шарниром на верхнем конце и возвратной пружиной-амортизатором на нижнем.11 а чертеке схематически изображен описываемый рабочий орган, продольный разрез.Рабочий орган включает раму 1 на транспортных опорах 2, коробчатый нож 3 с вибрационной передней режущей гранью 4 и вибратор, выполненный из вибровозбудителя 5 и ударника б, установленных на двуплечем рычаге 7 с возможностью перестановки ударника вдоль нижнего плеча рычага, Передняя грань ножа...

Номер патента: 233581

Опубликовано: 01.01.1969

Авторы: Алексеев, Бажалг, Казаков, Кус, Мельйи, Пригожий

МПК: E21B 19/086, E21B 7/02

Метки: бурильная, самоходная

...в трансключает 2, повои пульт анатно- направзобретен родст Самош,ая впы справлялиндращеияот вибПОЛНЕНпо обе ходная оурилсебя ходовуюподатчиками,ющих опораот.шчаопадкопстрмкципрации, гидроы с двумя шстороны порш ьная установка часть, бурильт перемещающих с помощью сл тем, что, с иразгрузки ход плшдры подат токами, распол ня.включаюые машиися в нагидроц- льюпроовой части чиков вы- оженными ка уста-штокака уста- которойгидроциая платПОЛОое ип Известны самоходные бурильные удля бурения вееров сквакин, вклходовую часть и бурильные машинычиками, перемещающимися в напраопорах с помощью гидроцилиндра.Предложенная самоходная бурильнновка отличается от известных тем, чтцилиндры податч иков выполненыштоками, расположенными по обепоршня. Такое...

Номер патента: 257826

Опубликовано: 01.01.1969

Авторы: Казаков, Писклин, Савко, Тупицын, Шевцов

МПК: E01C 23/07, G09B 25/00

Метки: 257826

...устройства для динамического нагружения моделей дорожных одежд, содержащие стол с цилиндром для образца, груз, подпружиненную разъемную направляющую штангу, штамп, электродвигатель с редуктором и кулачок. Такие устройства позволяют моделировать продолжительность действия нагрузки от 1,23 до 4,4 сек, В реальных же условиях продолжительность действия нагрузки составляет 0,01 - 0,06 сек,С целью повышения точности моделирования процесса динамического нагружеgия дорожных одежд и предотвращения возвратно- затухающих импульсов при каждом падении груза, в предлагаемом устройстве кулачок выполнен с поверхностью, очерченной по логарифмической спирали.На фиг. 1 изображено предлагаемое устройство в двух проекциях; на фиг 2 - устройство в процессе...

Номер патента: 231497

Опубликовано: 01.01.1968

Авторы: Иванчинов, Иконников, Казаков, Петров, Поль, Цин, Юдин

МПК: E21D 19/04, E21D 23/00

Метки: временная, выработок, горных, крепь, подготовительных, секционная

...из трех секций 1, 2 и 3.Передняя секция 1 и средняя секция 2 имеют по две рамы, задняя 3 - три рамы, связанные между собой лыжами 4 и стяжками 5,Кровля перекрывается лыжами 4, которые 25 крепятся к рамам скользящими соединениями. Стяжки 5 обеспечивают жесткость между рамами.Основания 0 и лыжи соединены между собой шарниром 7, что позволяет проходить вы работку с малым радиусом. Частота выбирается в зависимости от устойчивости кровли.Для обеспечения устойчивости крепи ири передвижке в каждую стойку вмонтирован силовой домкрат 8, нижняя часть которого ( 01- линдр) шарнирно соединена с опорой 10, а шток 11 с направляющими 12 - со стойкой.Предложенная крепь унифицированная, т. е, за счет замены сегментов 13 или стоек и балок она может...

Номер патента: 221155

Опубликовано: 01.01.1968

Авторы: Ахмаметьев, Гриневич, Доброе, Казаков, Соболевский

МПК: G01R 17/02, G01R 17/12

Метки: 221155

...измерения и улучшить защиту от влияния электромагнитных помех и паразитных утечек. Особенность моста заключается в применении дополнительного компаратора тока с тремя входными и одной выходной обмотками. Часть выводов обмоток соединена с корпусом, Свободные выводы первой и третьей входных обмоток через образцовую реактивную и дополнительную образцовую активную проводимости соединены соответственно с выходами первого и второго управляемых элементов. Вывод второй входной обмотки соединен с исследуемой проводимостью, а выходная обмотка подключена к указанному детектору равновесия.На чертеже приведена блок-схема описываемого моста.Автокомпенсационный ьтока содержит реактивнуобразцовые проводимости, тпряжения 3 с обмотками 4,тор тока 8...

Номер патента: 220660

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Казаков, Мелиорации, Пигур

МПК: E02B 11/02

Метки: бестраншейной, орган, рабочий, укладкидрен

...усилия,10П р едм ст изобретенияРабочий орган машины для бестраншейнойукладки дрен, включающий нож с пилообразной режущей кромкой, от.гицагощийся тем, что,15 с целью его применения для укладки дрен вторфяниках с погребенной древесиной и снижения потребного тягового усилия, нож выполнен составным и имеющим неподвижнуювнутреннюю часть и наружную часть, соеди 20 ненцую с внутренней посредством кривошипонс возможностью направленного колебания ввертикальной плоскости,Известны рабочие органы машины для бестраншейной укладки дрен, включающие нож с пилообразной режущей кромкой.Цель изобретения - обеспечить возможность использования рабочего органа для укладки дрен в торфяниках с погребенной древесиной и снизить потребное тяговое...

Номер патента: 220346

Опубликовано: 01.01.1968

Авторы: Ахмаметьев, Гриневич, Доброе, Казаков, Соболевский

МПК: G01R 17/14

Метки: квазиуравновешенный, комплексной, мост, одновременного, параметров, переменного, проводимости, трех

...с числом витков и,); фазовогодетектора квазиравновесия 12, сигнальный и опорные входы которого соединены соответственно с выходами усилителя и источника питания, а выход - с управляющим входом 25 управляемого элемента; двух нефазочувствительных вольтметров 13 и 14, подключенных к выходу усилителя и выходу управляемого элемента, и вольтметра 15 постоянного тока, подсоединенного к управляющему входу 30 управляемого элемента.3Мост работает следующим образом.Ток 1,=О,У протекающий по обмотке и компаратора токов, создает в сердечнике компаратора магнитный поток, вызывающий э,д,с. на обмотке и, компаратора токов, подключенного к входу усилителя. При бесконечно большом коэффициенте усиления усилителя и нулевом выходном сопротивлении на его...

Номер патента: 220345

Опубликовано: 01.01.1968

Авторы: Ахмаметьев, Институт, Казаков, Электрометрии

МПК: G01R 17/14

Метки: комплексных, мостовая, полууравновешенная, сопротивлении, составляющих, цепь

...питания и плечевыми обмотками отношения, регулируемый образцовый элемент, одинаковый по характеру с уравновешиваемой составляющей исследуемого комплексного сопротивления, и модулятор напряжения, включенный в плечо отношения, смежное с измерительным плечом. Эти мостовые цепи позволяют определять составляющие комплексных сопротивлений в последовательной схеме замещения.Предложенная мостовая цепь обеспечивает измерение составляющих комплексных сопротивлений в параллельной схеме замещения благодаря тому, что модулятор напряжения включен в плечо отношения, смежное с плечом сравнения.На чертеже представлена принципиальная схема мостовой цепи.Мостовая цепь содержит трансформатор напряжения 1 с плечевыми обмотками 2 и 3 и вспомогательной...

Номер патента: 219734

Опубликовано: 01.01.1968

Авторы: Волгоградский, Днепровский, Жога, Казаков

МПК: F23D 14/02

Метки: газовая, горелка, предварительного, смешения

...горелка отличается от известных тем, что генератор акустических колебаний выполнен в виде камеры с соплом и тангенциальными отверстиями для ввода газо- воздушной смеси.Такое выполнение горелки позволяет: а) интенсифицировать процесс смешивания газа с воздухом, снизить химический недожог топлива и повысить температуру факела за счет завихрения газо-воздушной смеси и наложения на факел акустических колебаний;б) устранить проскок пламени, так как камера с тангенциальными отверстиями выполняет функции отсечного устройства; в) создать устоичивое горение без примене.ния специального стабилизатора, так как засчет разряжения, возникающего внутри вращающегося факела, раскаленные продукты гоБ рения подсасываются к его корню и непрерывно...
